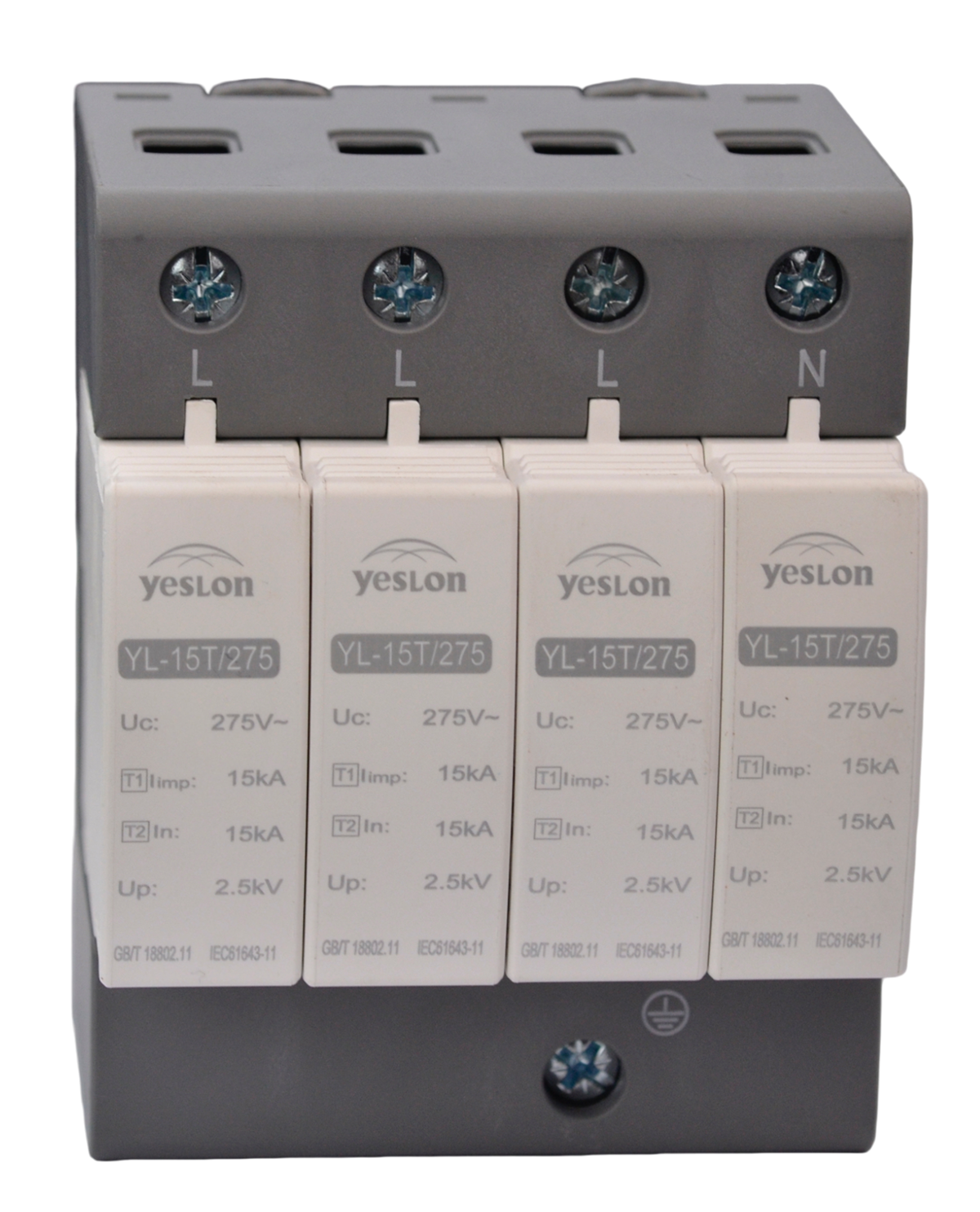

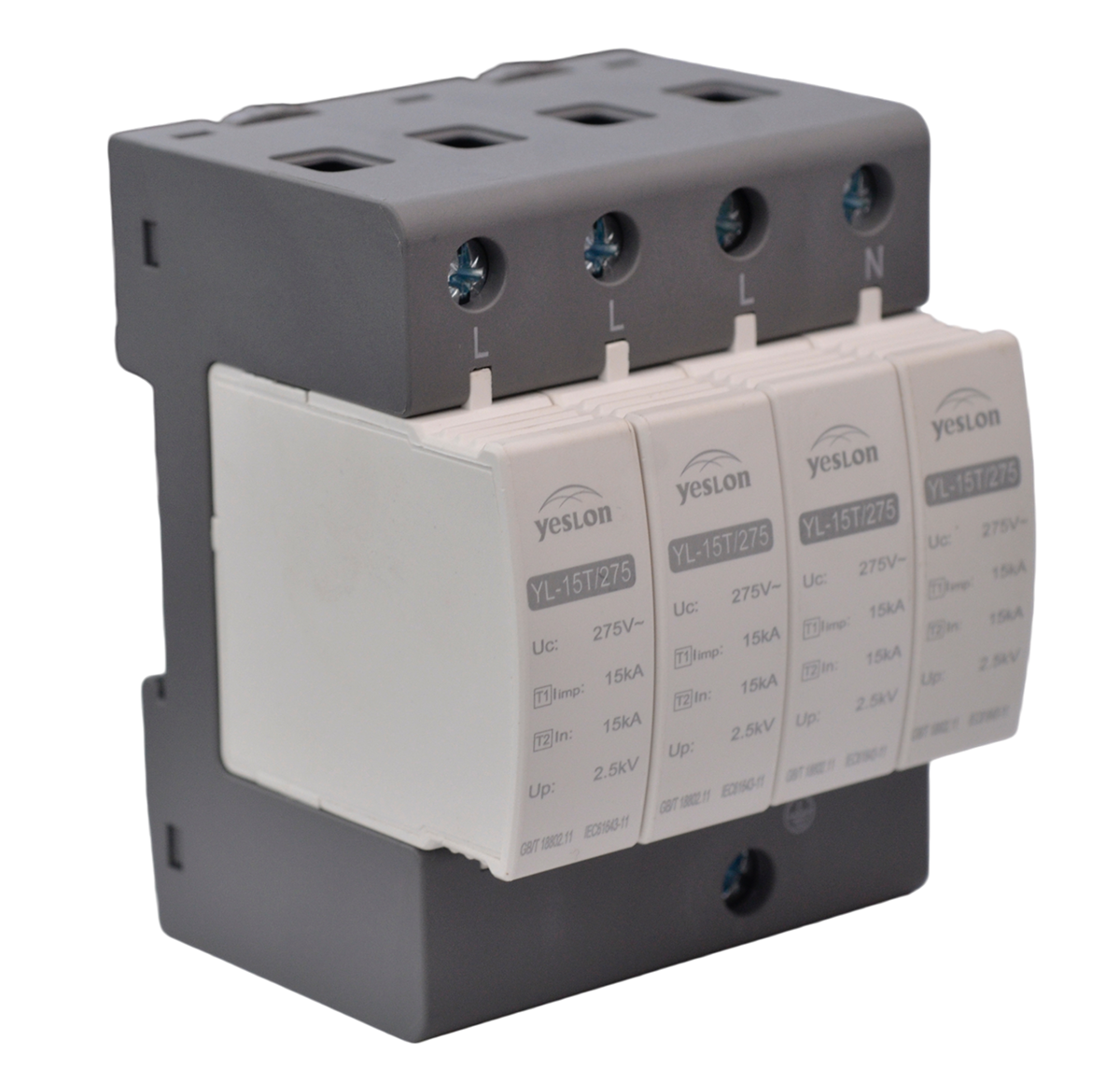

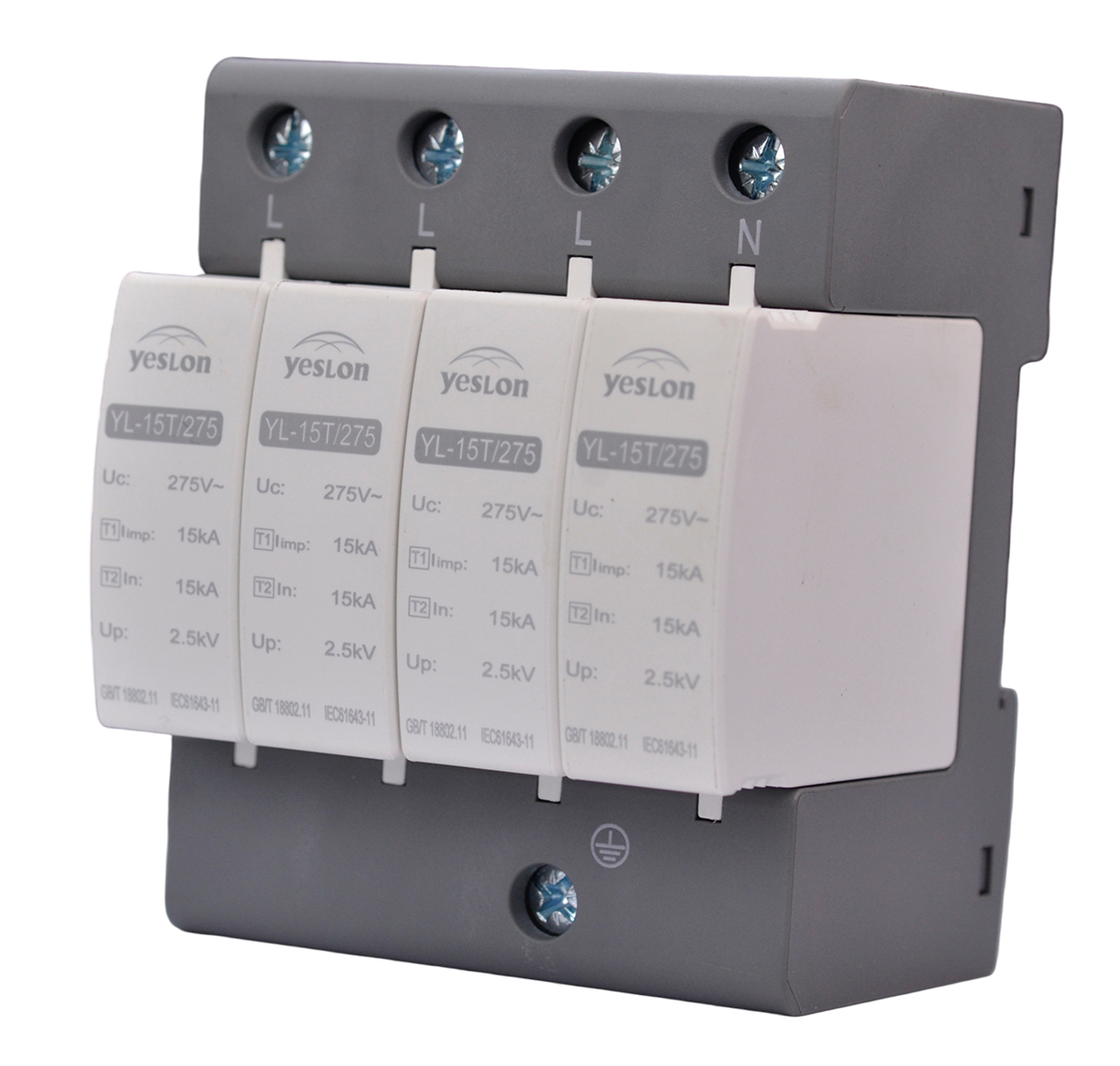

Product Overview
产品概述
ZL(S)2电涌保护器(T1)采用石墨间隙技术，专为泄放高能直击雷而生。超越普通压敏电阻，可承受最大50kA(10/350us)的极高冲击电流(Iimp)，是进线端(LPZ0-1)防护的理想选择。
放电后能有效切断工频续流，从根本上避免了因SPD劣化短路而引发的"热崩溃"与火灾风险。72mm超紧凑机身集成T1级全套防护电路，符合GB 18802.11、IEC 61643-11标准。
核心能力
- 强大的直击雷承受能力：泄能能力与热容量远超普通压敏电阻，可承受高达50kA（10/350us波形）冲击电流。
- 本质安全无火灾风险：放电后能有效切断工频续流，避免因SPD劣化短路引发的"热崩溃"与火灾。
- 模块化可插拔设计：模块与底座分离，保护模块失效后可单独热插拔更换，无需停电或拆卸接线。
- 高性能密度设计：72mm超紧凑机身内集成T1级全套防护电路，小体积大性能。
Product Features
产品特点
强大直击雷承受能力
泄能能力与热容量远超普通压敏电阻(MOV)，可承受高达50kA(10/350us波形)冲击电流(Iimp)，完美满足T1级防护对直接雷击部分能量泄放的严苛要求。
本质安全无火灾风险
放电后能有效切断工频续流，从根本上避免了因SPD劣化短路而引发的"热崩溃"与火灾风险，保障配电系统安全运行。

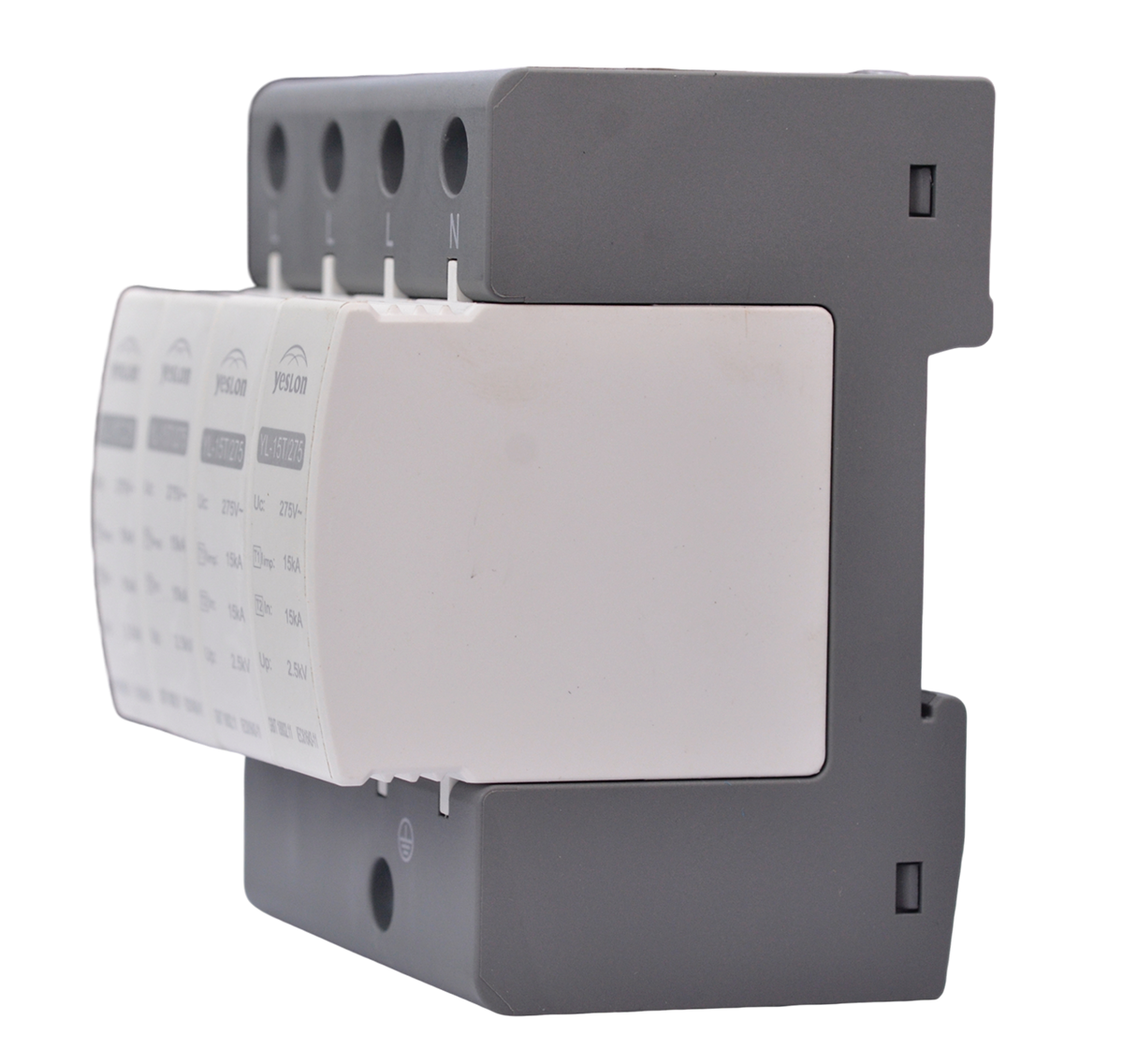

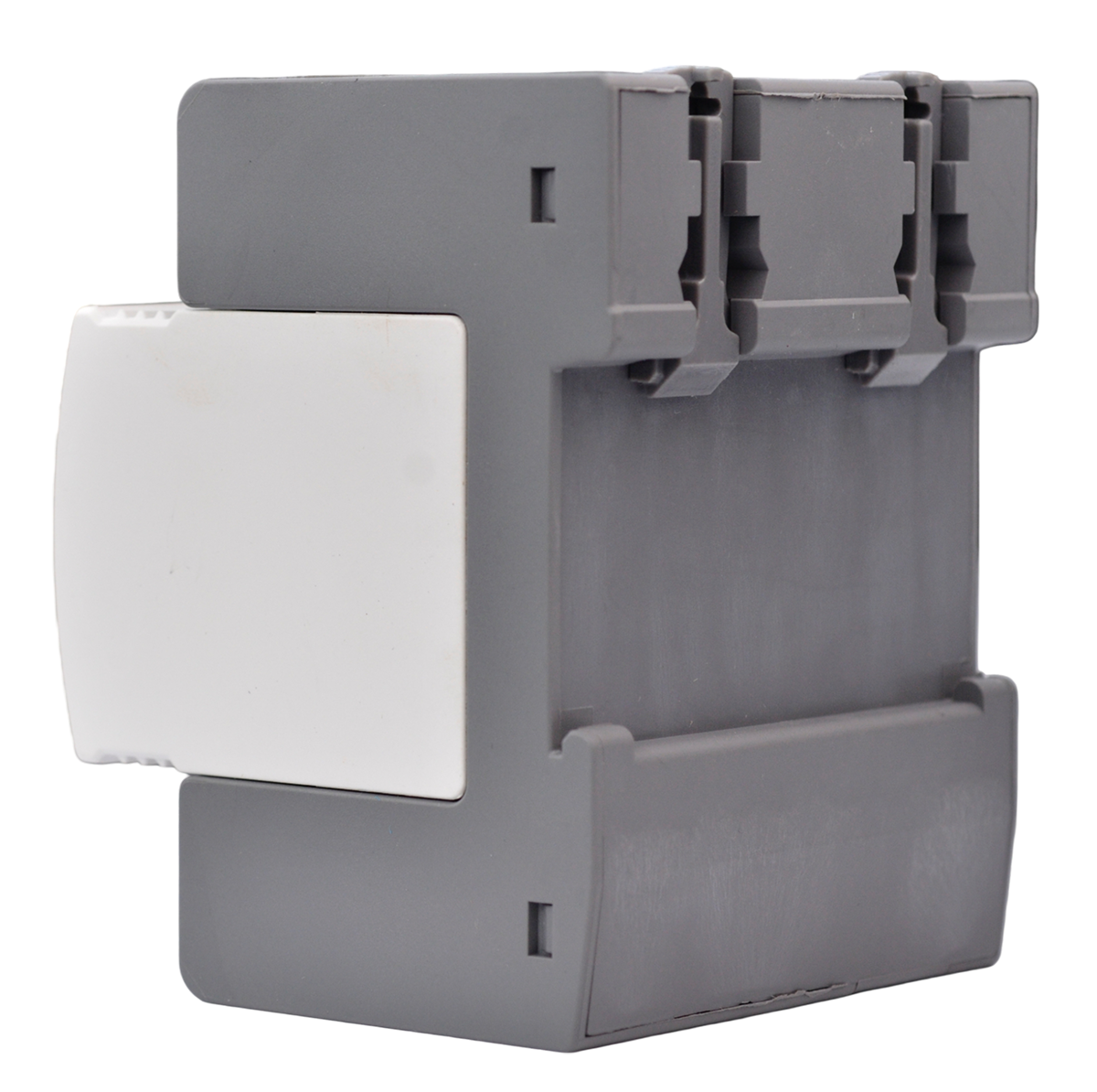

模块化可插拔设计
采用模块与底座分离设计，保护模块失效后可单独热插拔更换，无需停电或拆卸接线，降低维护成本与时间。
高性能密度设计
在极致紧凑的72mm宽度内，集成满足T1级要求的全套防护电路。275V、2.5kV的Up值，小体积大性能，与微型断路器尺寸相仿。
寿命长衰减慢
石墨材料耐电弧、抗冲击，在多次动作后性能参数稳定，预期使用寿命和可靠性高于常规器件，防护成本更低。
快速响应低残压
响应时间≤100ns，能在过电压波头上升的极早期迅速动作。电压保护水平(Up)低至2.5kV，为UPS、服务器、PLC等设备提供精细保护。
Selection Guide
选型说明
型号命名规则
ZLx
-
结构
-
Iimp
/
Uc
-
保护模式
ZLx
产品类别
1：T1电源防雷器；S1：T1电源防雷器（遥信）；2：T2电源防雷器；S2：T2电源防雷器（遥信）；3：T3防雷器；4：信号防雷器
结构
核心结构
V：压敏；F：放电管；G：石墨间隙；BC：复合型
Iimp
最大冲击电流
6kA（6.25kA）；12kA（12.5kA）；15kA；25kA；40kA；50kA
Uc
最高持续运行电压
AC：255/275/320/385/440/690/760V；DC：500/600/800/1000/1200/1500/1800/2000V
模式
保护模式
AC：1P；2P；3P；4P；1+NPE；3+NPE；DC：U；Y
Imax
最大放电电流
20kA；40kA；60kA；80kA；100kA
| 型号 | 结构 | 级数 | Uc | Iimp | Up | 响应时间 | 尺寸（长×宽×高mm） | 本地指示 | 遥信 |
|---|---|---|---|---|---|---|---|---|---|
| ZL1-G-12.5/275-4P | 石墨间隙 | 4P | 275V | 12.5kA | 2.5kV | ≤100ns | 72×83×67 | √ | --- |
| ZLS1-G-15/385-4P | 石墨间隙 | 4P | 385V | 15kA | 2.5kV | ≤100ns | 72×83×67 | √ | √ |
| ZL1-G-25/320-3+NPE | 石墨间隙 | 3+NPE | 320V | 25kA | 2.5kV | ≤100ns | 72×90×71 | √ | --- |
| ZLS1-G-25/275-1+NPE | 石墨间隙 | 1+NPE | 275V | 25kA | 2.5kV | ≤100ns | 36×90×71 | √ | √ |
| ZL1-G-40/385-4P | 石墨间隙 | 4P | 385V | 40kA | 2.5kV | ≤100ns | 144×91×65 | √ | --- |
| ZL1-G-50/690-3+NPE | 石墨间隙 | 3+NPE | 690V | 50kA | 2.5kV | ≤100ns | 144×91×65 | √ | --- |
Technical Parameters
技术参数
基本参数
| 工作电压 | AC 220V |
| 安装方式 | 标准35mm导轨装 |
| 工作温度 | -40℃~70℃ |
| 工作湿度 | 5%~95% |
| 外壳材料 | 热塑性阻燃材料PBT G20 V0 |
| 防护等级 | IP20 |
| 执行标准 | GB 18802.11、IEC 61643-11 |
电涌保护参数
| 保护等级 | T1 |
| 核心结构 | 石墨间隙（G） |
| 最高持续运行电压Uc | 275V/320V/385V/690V/760V AC |
| 最大冲击电流Iimp | 12.5kA/15kA/25kA/40kA/50kA |
| 电压保护水平Up | 2.5kV |
| 响应时间 | ≤100ns |
| 4P 外形尺寸 | 72×83×67 / 144×91×65 mm |
| 3+NPE 外形尺寸 | 72×90×71 / 144×91×65 mm |
| 1+NPE 外形尺寸 | 36×90×71 mm |
Installation Instructions
安装说明
a

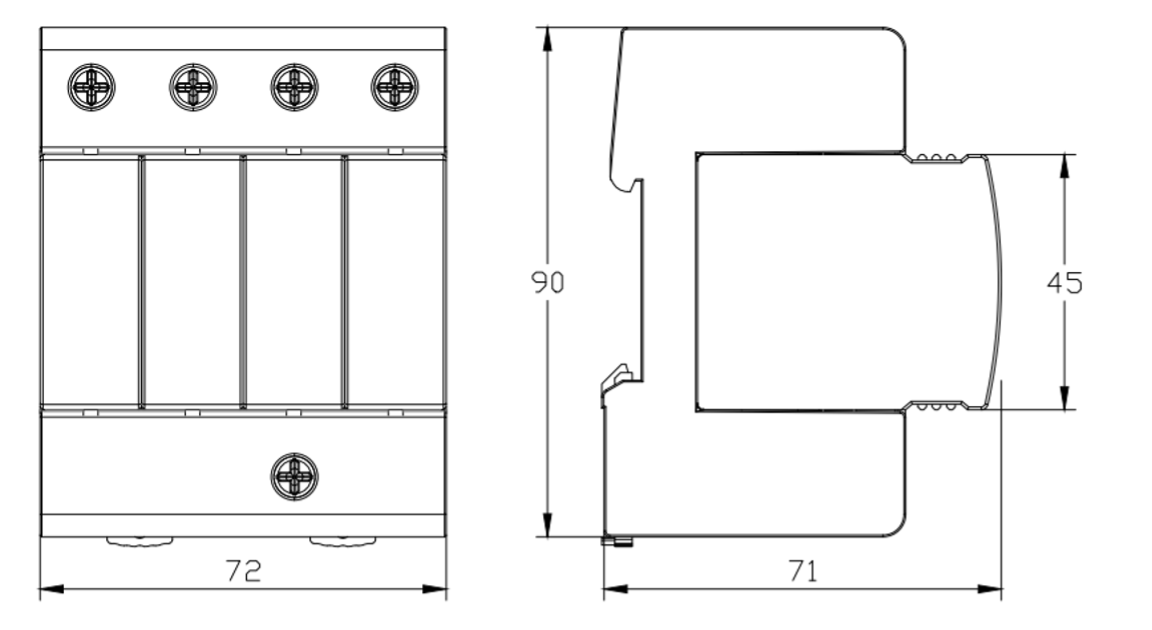

安装尺寸图
ZL(S)2电涌保护器(T1) 安装尺寸图
2电涌保护器(T1)/安装尺寸图.png)
b
接口说明
电源接口定义
| 编号 | 接口 | 定义 |
|---|---|---|
| 1 | L1、L2、L3 | 三相火线 |
| 2 | N | 零线 |
| 3 | PE | 地线 |
