产品概述
本产品为T2级电源电涌保护器，用于配电系统与设备之间，泄放感应雷击及内部过电压。采用压敏元件，响应迅速，残压低。具备本地失效指示，可选遥信功能，支持标准导轨安装，适用于通信、工业等低压配电场景。
符合T2类电源防雷标准，泄放感应雷击及电网内部过电压，有效降低设备损坏风险。带"S"遥信型号内置干接点，可接入监控系统上报失效状态，配合集中管理平台实现远程运维。
核心能力
- T2级防雷保护：符合T2类电源防雷标准，泄放感应雷击及电网内部过电压。
- 大通流容量：标称放电电流达20kA（最大40kA），可承受高能量冲击。
- 低残压输出：电压保护水平低至1.5kV，响应时间≤50ns，迅捷钳制过电压。
- 遥信远程监控：带"S"遥信型号内置干接点，可接入监控系统上报失效状态。
产品特点
T2级防雷保护
符合T2类电源防雷标准，泄放感应雷击及电网内部过电压，有效降低设备损坏风险。
大通流容量
标称放电电流达20kA（最大40kA），可承受高能量冲击，适应严苛的浪涌环境。
低残压输出
电压保护水平低至1.5kV，响应时间≤50ns，迅捷钳制过电压，保障后端设备安全。
多规格适配
提供2P、4P及多种Uc电压（275V/385V等），兼容AC/DC系统，满足不同配电线路需求。
遥信远程监控
带"S"遥信型号内置干接点，可接入监控系统上报失效状态，配合集中管理平台实现远程运维。
导轨安装便捷
标准35mm导轨卡装，结构紧凑，占用空间小，适合配电柜内批量部署。
选型说明
型号命名规则
| 型号 | 结构 | 级数 | Uc | In | Imax | Up | 响应时间 | 尺寸（长×宽×高mm） | 本地指示 | 遥信 |
|---|---|---|---|---|---|---|---|---|---|---|
| ZL2-V-x/275-4P | 压敏 | 4P | 275V | 10/20/30/40kA | 20/40/60/80/100kA | 1.5kV | ≤50ns | 72×83×67 | √ | --- |
| ZLS2-V-x/385-4P | 压敏 | 4P | 385V | 10/20/30/40kA | 20/40/60/80/100kA | 1.8kV | ≤50ns | 72×83×67 | √ | √ |

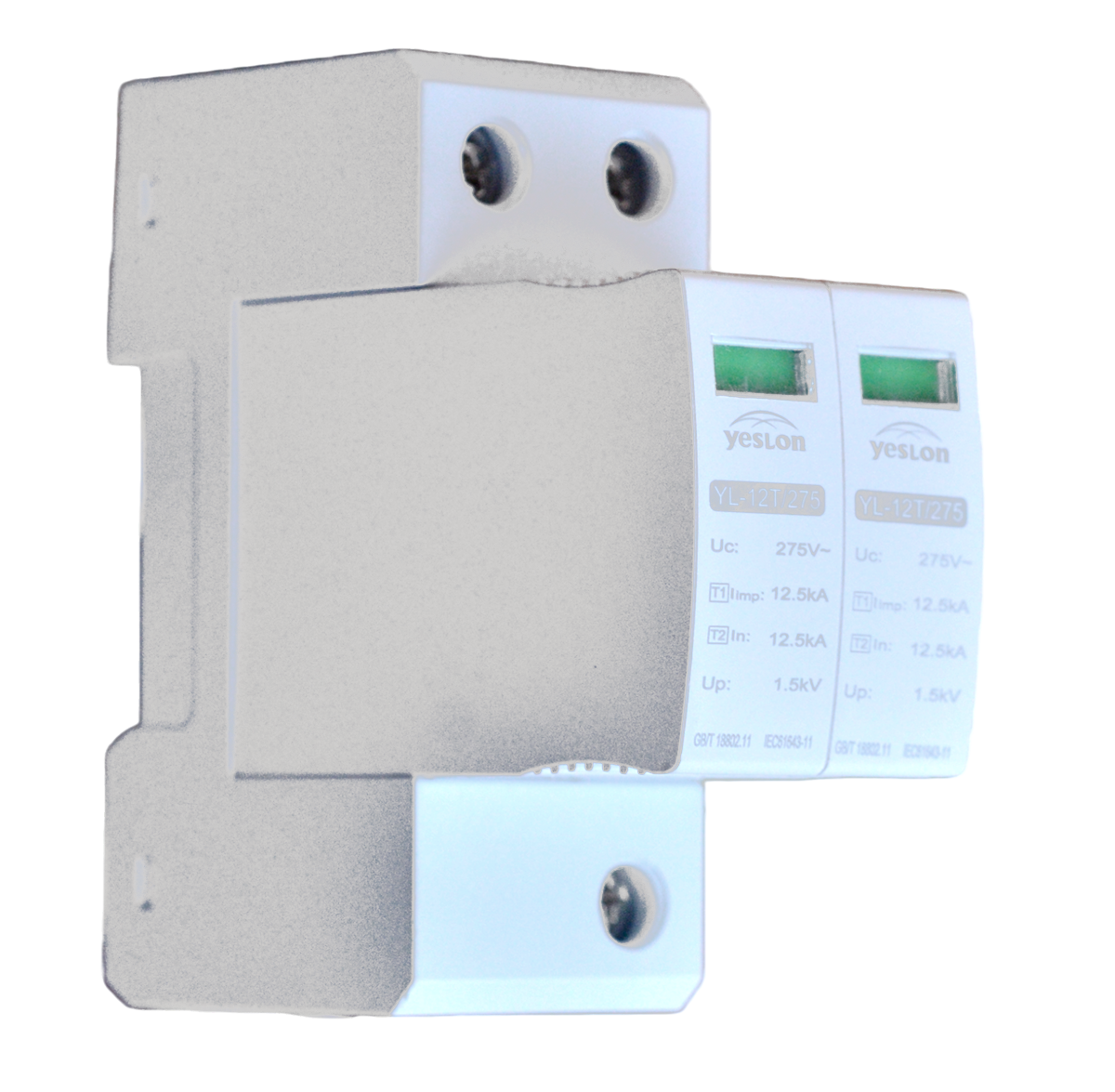

| ZL2-V-x/275-2P | 压敏 | 2P | 275V | 10/20/30/40kA | 20/40/60/80/100kA | 1.5kV | ≤50ns | 36×83×67 | √ | --- |
| ZLS2-V-x/385-2P | 压敏 | 2P | 385V | 10/20/30/40kA | 20/40/60/80/100kA | 1.8kV | ≤50ns | 36×83×67 | √ | √ |
技术参数
基本参数
| 工作电压 | AC 220V |
| 安装方式 | 标准35mm导轨装 |
| 工作温度 | -40℃~70℃ |
| 工作湿度 | 5%~95% |
| 外壳材料 | 热塑性阻燃材料PBT G20 V0 |
| 防护等级 | IP20 |
电涌保护参数
| 保护等级 | T2 |
| 外形尺寸 | 72×83×67mm（长宽高） |
| 最高持续运行电压Uc | 275V/385V AC |
| 标称放电电流In | 20kA |
| 最大放电电流Imax | 40kA |
| 电压保护水平Up | 1.5kV/1.8kV |
| 响应时间 | ≤50ns |
安装说明
安装尺寸图
1电涌保护器/安装尺寸图.png)
接口说明
电源接口定义
| 编号 | 接口 | 定义 |
|---|---|---|
| 1 | L1、L2、L3 | 三相火线 |
| 2 | N | 零线 |
| 3 | PE | 地线 |
核心要点
- 定义： T2-ZL(S)1级电涌保护器是FEXLINK复合型SPD，集成电压开关型与限压型元件，适用于高要求场景。
- 核心能力： 具备电压开关型与限压型复合结构，响应更快、残压更低，适合敏感设备前端精细保护。
- 适用场景： 适用于精密仪器、医疗设备、数据中心等对残压敏感的场景。
- 相关产品： T2级电涌保护器、T1级电涌保护器、FSS智能型电涌保护器。
常见问题
Frequently Asked Questions
T2-ZL(S)1级电涌保护器是什么？
T2-ZL(S)1级电涌保护器是FEXLINK复合型SPD，集成电压开关型与限压型元件，适用于高要求场景。
T2-ZL(S)1级电涌保护器适用于哪些场景？
适用于精密仪器、医疗设备、数据中心等对残压敏感的场景。
T2-ZL(S)1级电涌保护器与传统方案有什么区别？
相比单一限压型SPD，复合型结构在响应速度与残压水平上更优，对后端设备保护更精细。
T2-ZL(S)1级电涌保护器如何安装和接入？
导轨安装于被保护设备前端，按L/N/PE接入，配合前级过电流保护使用。
如何选购 FEXLINK 产品或预约演示？
可通过 FEXLINK 官网联系页面提交需求，或致电 0755-8653 6148 预约演示与选型咨询，工程师将根据应用场景提供匹配方案与报价。
