某体育赛场防雷安全监测
采用FS雷电流监测仪、FSS智能型电涌保护器、FL瞬态电流监测仪与FG智能网关,对体育赛场场馆配电系统与防雷设施进行7×24小时在线监测,实时感知雷击事件、SPD状态与防雷系统健康度,保障大型赛事期间电气与防雷系统稳定运行。
01 · BACKGROUND
客户背景
企业类型
某体育赛场运营企业,负责大型体育赛事场馆的建设与运营,承担国际级赛事保障任务,安全运行标准极高。
企业规模:[待补充]
场馆规模
体育赛场含主体育场、训练馆、配套服务设施等多元场馆,配电系统复杂、用电负荷波动大,赛事保障期间对供电可靠性要求极高。
场馆数量/容量:[待补充]
行业地位
国际级赛事场馆,需严格执行GB 50057《建筑物防雷设计规范》及JGJ 352《体育建筑电气设计规范》等标准,防雷安全是赛事保障核心。
合规标准:GB 50057 / JGJ 352
02 · CHALLENGES
业务挑战
山区赛场雷暴频发、雷击风险高
赛场位于山区地带,雷暴日数多、雷击强度大,场馆金属屋面与电气系统承受直击雷与感应雷冲击风险显著,赛事保障期间雷击事件影响极大。
SPD状态无在线监测、隐患难感知
场馆配电柜SPD长期承受雷击冲击存在劣化与失效风险,传统SPD无在线监测能力,故障后无法及时预警,可能影响赛事供电可靠性。
赛事保障期人工巡检压力大
赛事保障期间需高频次巡检配电柜与防雷设施,人工巡检人力投入大、效率有限,难以满足赛事保障的实时性与全覆盖要求。
雷击事件缺乏完整数据记录
雷击事件后缺乏完整连续的雷电流幅值、极性、波形数据,无法支撑雷击影响评估、设备损伤分析与保险理赔取证。
03 · SOLUTION
解决方案
系统架构图
注:上图为占位图,待替换为真实系统架构图。架构图应展示感知层(FS/FSS/FL等终端)→ 网络层(FG智能网关)→ 平台层(FEXLINK Cloud)的三层结构。
部署产品清单

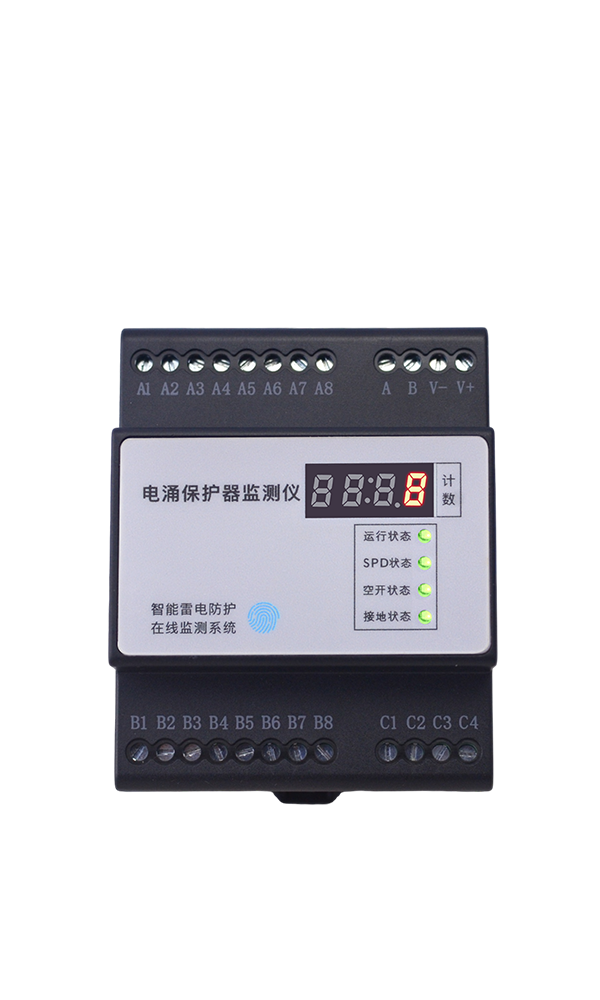

| 产品名称 | 型号 | 数量 | 作用 |
|---|---|---|---|
| FS雷电流监测仪 | FS | [待补充] | 部署于场馆避雷针引下线,实时监测雷电流幅值、极性、波形,记录雷击事件并分级告警 |
| FSS智能型电涌保护器 | FSS | [待补充] | 部署于场馆配电柜电源入口,旗舰级全要素SPD,内置8组传感器,实时监测SPD劣化与雷击事件 |

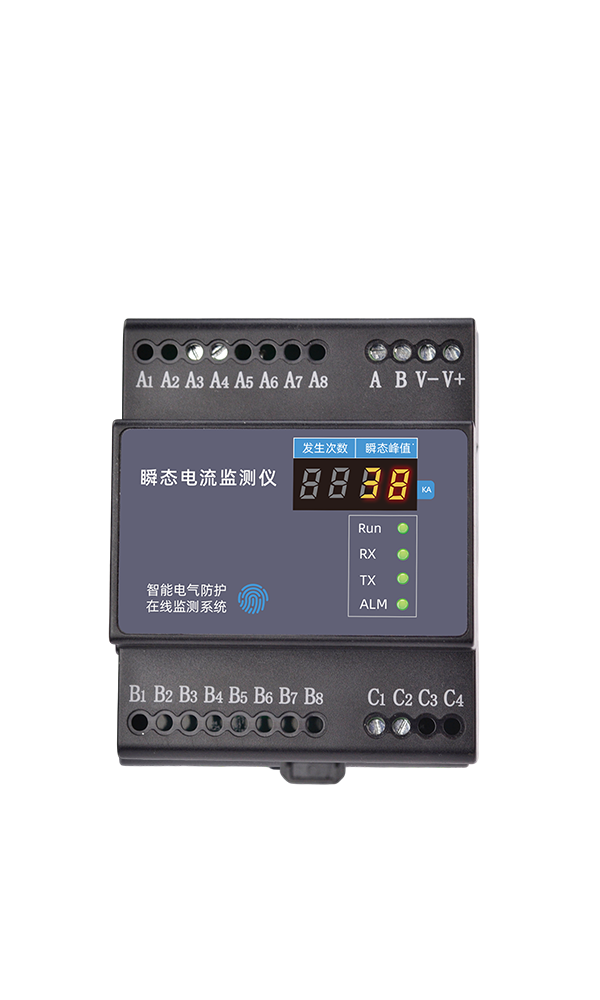

| FL瞬态电流监测仪 | FL | [待补充] | 部署于场馆关键电源回路,监测SPD浪涌泄放电流,评估SPD动作次数与剩余寿命 |
| FG智能网关 | FG | [待补充] | 汇聚FS/FSS/FL等终端数据,边缘处理,通过光纤/4G上传云平台 |
| FEXLINK Cloud云平台 | Cloud 3.0 | 1 套 | 数据汇聚、可视化展示、雷击事件告警、合规报表自动生成、保险理赔取证支持 |
注:产品数量为待补充项,实际部署数量将根据场馆规模与监测点位密度确定,后续由项目实施方提供。
网络拓扑
感知层:FS雷电流监测仪部署于场馆避雷针引下线点位,FSS智能型电涌保护器部署于场馆配电柜电源入口,FL瞬态电流监测仪部署于关键电源回路SPD后端,覆盖雷击监测、SPD监测、浪涌电流监测三大维度。
网络层:各感知终端通过RS485总线(Modbus-RTU协议)就近接入FG智能网关,FG网关通过场馆光纤专网/4G蜂窝网络上行接入赛场运营公司内部网络,关键节点支持双链路冗余备份,保障赛事期间数据传输可靠性。
平台层:数据汇聚至FEXLINK Cloud云平台(私有化部署于赛场数据中心),提供Web端与移动端可视化看板、雷击事件实时告警、历史雷击数据库、合规报表自动生成、多角色权限管理等功能,支持赛事保障指挥中心大屏展示。
集成层:云平台通过标准REST API / Modbus TCP协议,与场馆既有BAS楼宇自控系统、安保指挥系统、赛事保障指挥系统对接,实现雷击事件联动告警与应急指挥协同。
04 · IMPLEMENTATION
实施过程
现场勘测与方案设计
工程师赴赛场各场馆现场勘测,梳理避雷针布置、配电系统结构、SPD安装位置,输出点位清单与系统部署方案。
周期:[待补充]
设备安装与接线
FS安装于避雷针引下线,FSS/FL安装于各配电柜,FG智能网关集中部署,完成RS485总线接线与电源接入,严格遵循赛事场馆作业规范。
周期:[待补充]
系统调试与平台对接
配置FG网关采集参数与上传周期,完成FEXLINK Cloud云平台账号开通、点位绑定、雷击告警阈值设定、与赛事保障指挥系统对接联调。
周期:[待补充]
试运行与人员培训
系统试运行并校准数据准确性,对赛事保障团队进行平台操作、雷击告警处置、报表导出、应急联动等培训,完成项目验收交付。
周期:[待补充]
05 · RESULTS
应用效果
7×24h
全天候在线监测
[待补充]
监测点位覆盖数
[待补充]
减少人工巡检工时
[待补充]
雷击事件记录次数
[待补充]
SPD劣化提前预警次数
100%
雷击事件可追溯率
客户证言
"[待补充] 本案例客户证言待客户方确认后补充,证言内容将围绕赛事保障期间系统部署效果、雷击事件处置案例、防雷合规审计改善等维度展开。"
— 客户方负责人 [待补充]
