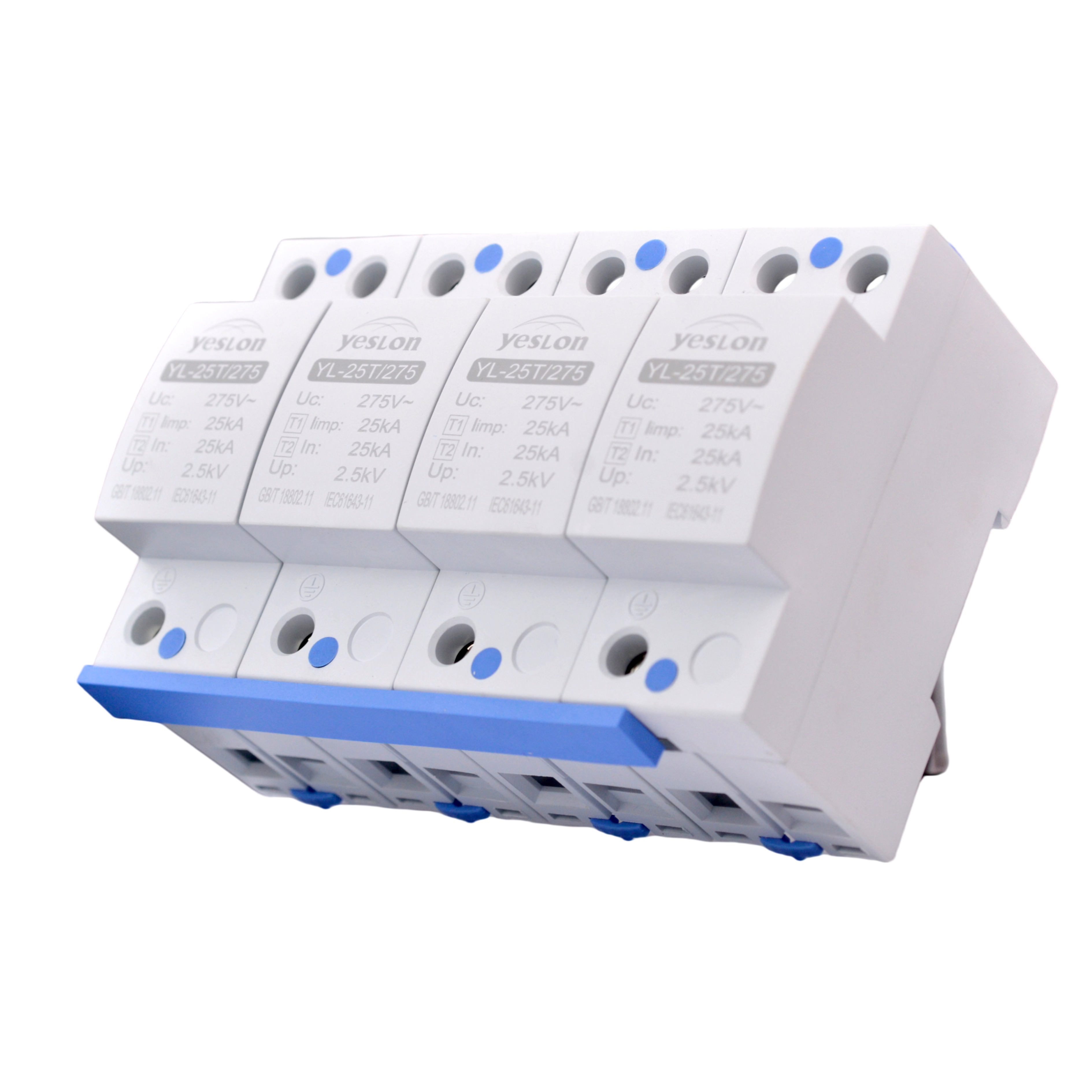

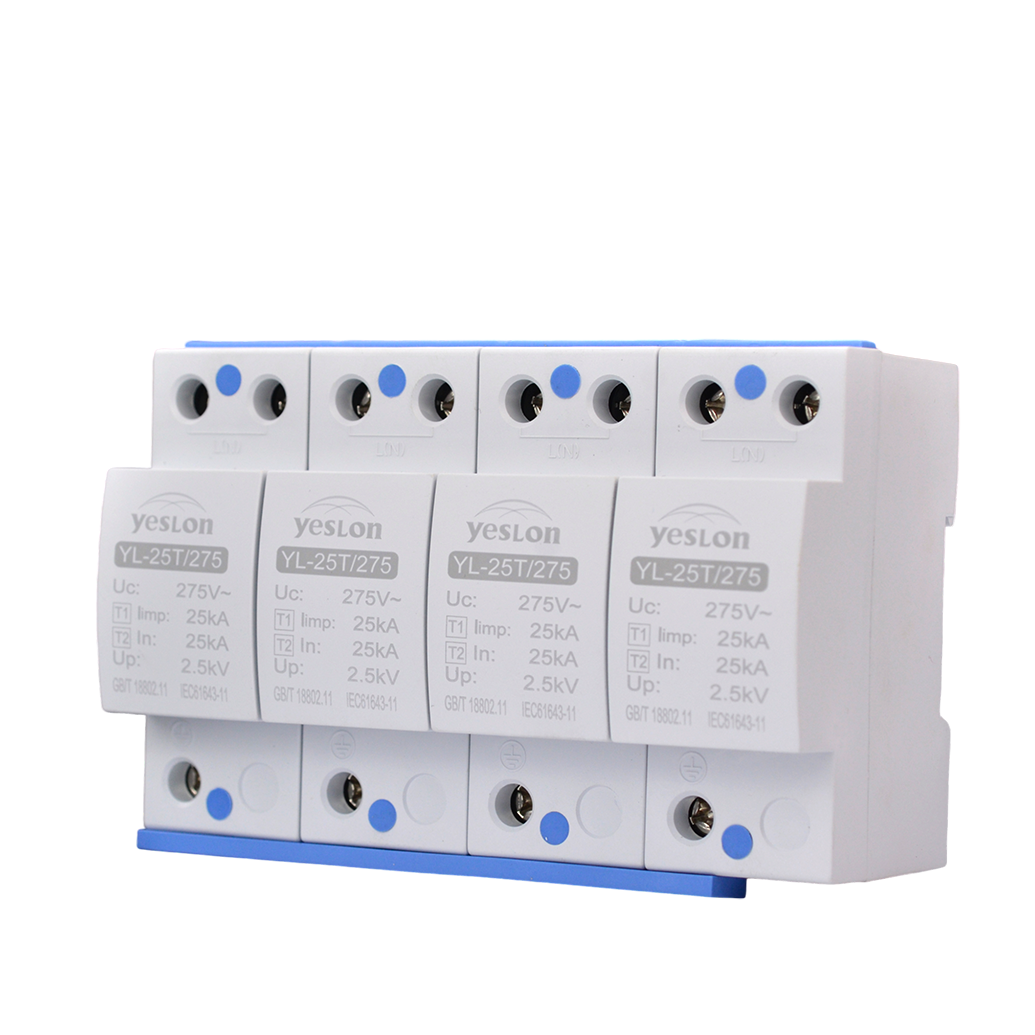

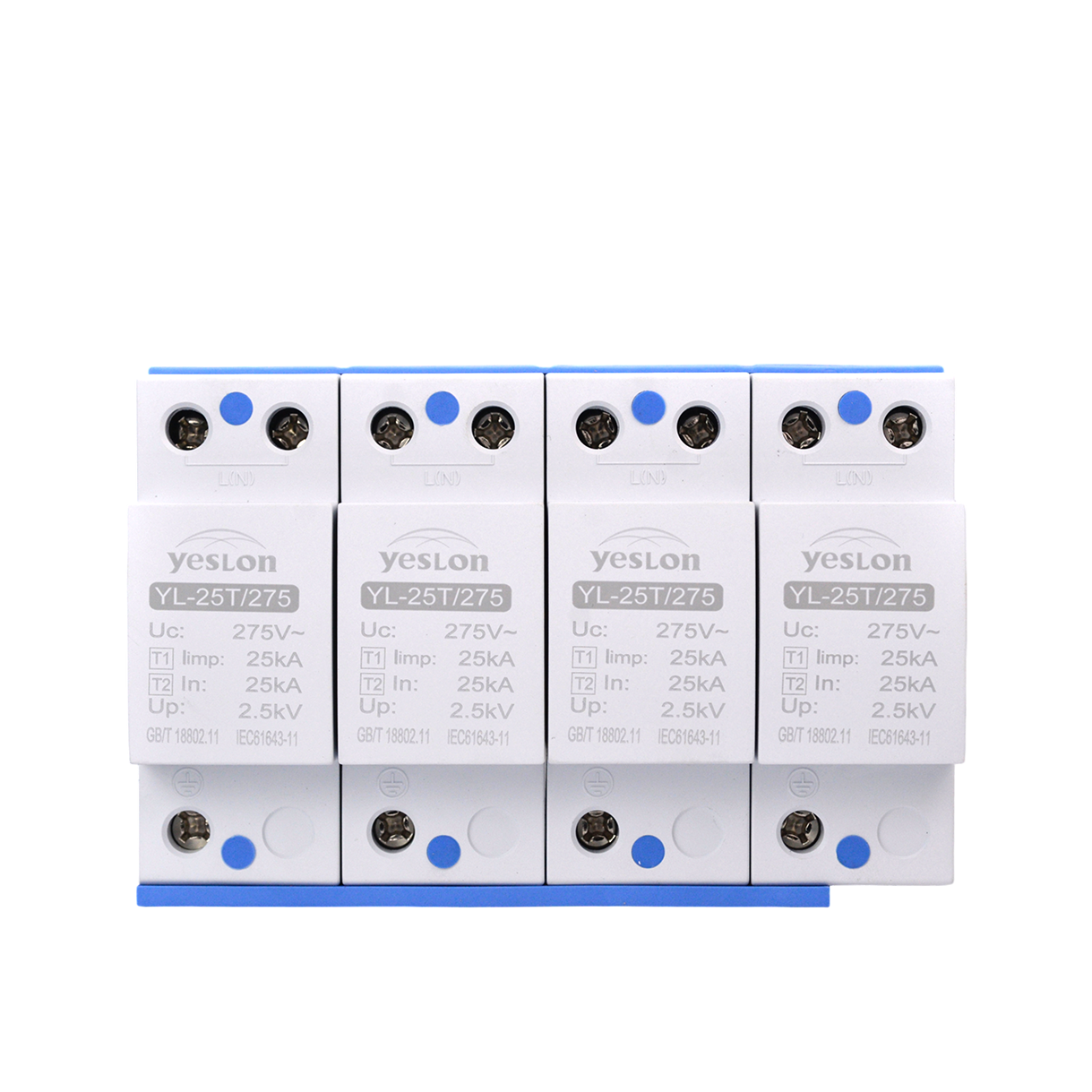

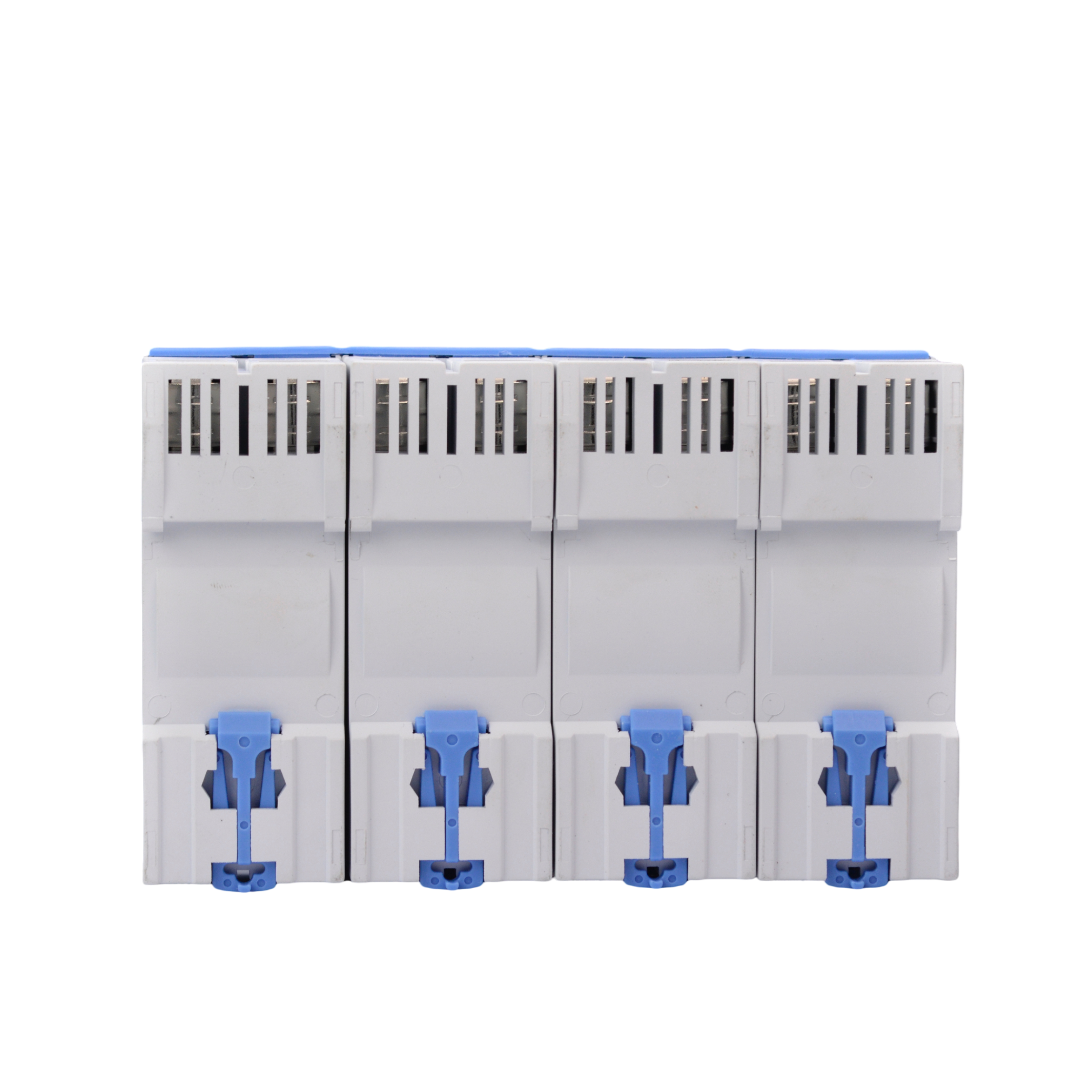

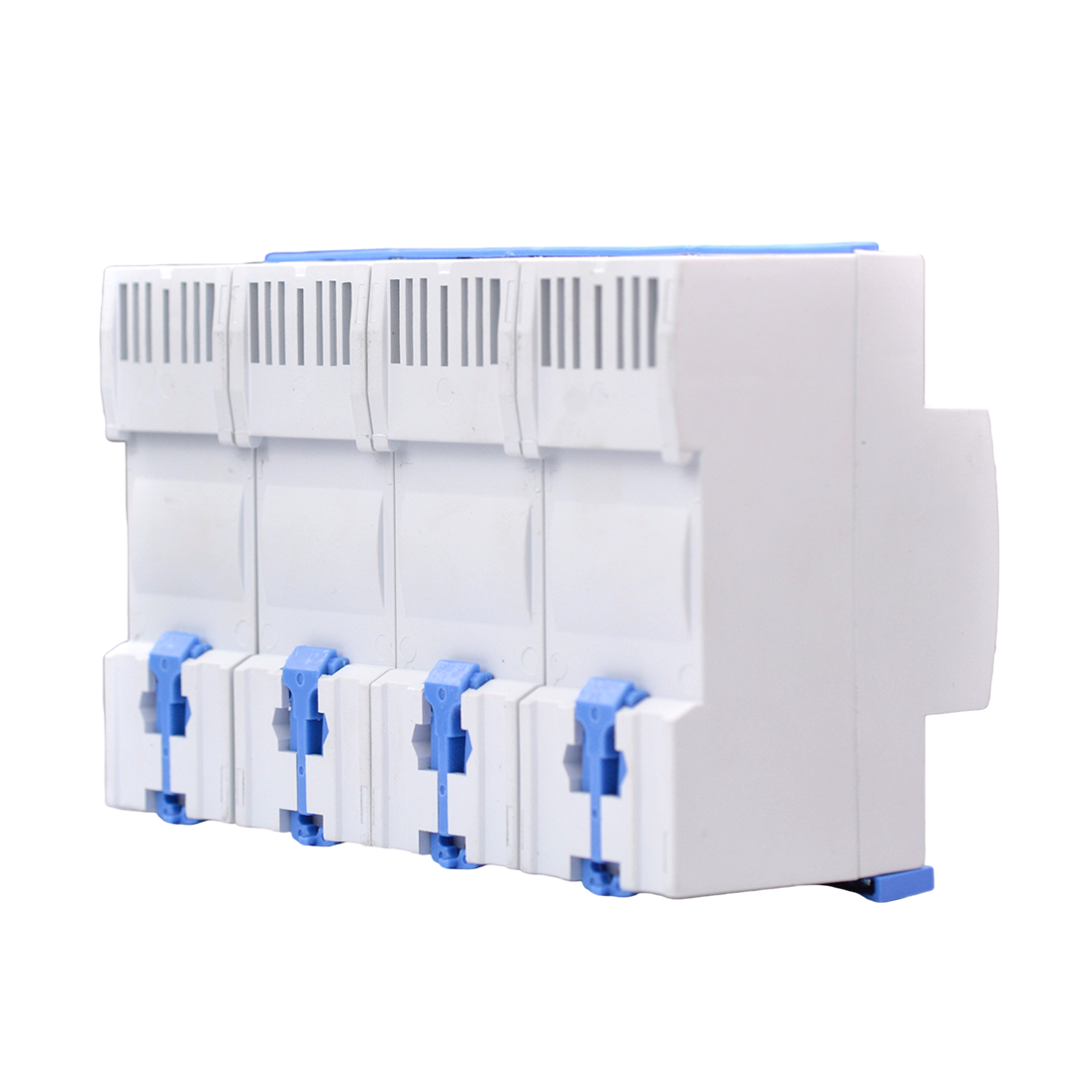

Product Overview
产品概述
ZL(S)1为T1级电涌保护器，用于低压配电系统泄放直击雷与感应雷过电压。提供压敏、放电管等多种结构，最大冲击电流25kA，响应最快≤50ns，适用于建筑物总配电入口等高暴露场合。
Uc覆盖AC 255~760V与DC 500~2000V，适配多种供电制式。带遥信型号可远程上报失效状态，配合本地窗口变色指示，便于巡检与集中运维。
核心能力
- T1级顶尖防护：符合T1级电涌保护标准，最大冲击电流达25kA，泄放直击雷和感应雷大能量。
- 多种结构可选：提供压敏、放电管、复合型等多种核心结构，适配不同电网特性和防护偏好。
- 极速响应保护：响应时间最快≤50ns，纳秒级动作泄放浪涌，有效钳制过电压。
- 遥信远程报警：带"S"型号内置遥信干接点，可接入监控系统远程上报失效状态。
Product Features
产品特点
T1级顶尖防护
符合T1级电涌保护标准，最大冲击电流达25kA，泄放直击雷和感应雷大能量，适用于建筑物总配电入口等高暴露场合。
多种结构可选
提供压敏、放电管复合型等多种核心结构，适配不同电网特性和防护偏好，灵活应对各类应用场景。
宽电压覆盖
Uc范围覆盖AC 255~760V及DC 500~2000V，兼容多种供电系统电压等级，满足国内外不同配电制式需求。
极速响应保护
响应时间最快≤50ns，纳秒级动作泄放浪涌，有效钳制过电压，显著降低后端设备遭受冲击损坏的风险。
遥信远程报警
带"S"型号内置遥信干接点，可接入监控系统远程上报失效状态，实现配电系统集中运维管理。
本地状态指示
内置窗口变色指示，巡检人员可直观查看SPD失效状态，配合遥信功能实现本地+远程双重运维管理。
Selection Guide
选型说明
型号命名规则
ZLx
-
结构
-
Iimp
/
Uc
-
保护模式
ZLx
产品类别
1：T1电源防雷器；S1：T1电源防雷器（遥信）；2：T2电源防雷器；S2：T2电源防雷器（遥信）；3：T3防雷器；4：信号防雷器
结构
核心结构
V：压敏；F：放电管；G：石墨间隙；BC：复合型
Iimp
最大冲击电流
6kA（6.25kA）；12kA（12.5kA）；15kA；25kA
Uc
最高持续运行电压
AC：255/275/320/385/440/690/760V；DC：500/600/800/1000/1200/1500/1800/2000V
模式
保护模式
AC：1P；2P；3P；4P；1+NPE；3+NPE；DC：U；Y
Imax
最大放电电流
20kA；40kA；60kA；80kA；100kA
| 型号 | 结构 | 级数 | Uc | Iimp | Up | 响应时间 | 尺寸（长×宽×高mm） | 本地指示 | 遥信 |
|---|---|---|---|---|---|---|---|---|---|
| ZL1-V-12/275-4P | 压敏 | 4P | 275V | 12.5kA | 1.5kV | ≤50ns | 72×83×88 | √ | --- |
| ZLS1-V-12/275-2P | 压敏 | 2P | 275V | 12.5kA | 2.5kV | ≤100ns | 36×83×88 | √ | √ |
| ZL1-F-15/275-4P | 放电管 | 4P | 275V | 15kA | 2.5kV | ≤100ns | 72×90×71 | √ | --- |
| ZL1-BC-25/320-3+NPE | 复合型 | 3+NPE | 320V | 25kA | 2.5kV | ≤100ns | 72×90×71 | √ | --- |
| ZL1-BC-25/385-3+NPE | 复合型 | 3+NPE | 385V | 25kA | 2.5kV | ≤100ns | 144×91×65 | √ | --- |
| ZL1-BC-15/275-1+NPE | 复合型 | 1+NPE | 275V | 15kA | 2.5kV | ≤100ns | 36×90×71 | √ | --- |
Technical Parameters
技术参数
基本参数
| 工作电压 | AC 220V |
| 安装方式 | 标准35mm导轨装 |
| 工作温度 | -40℃~70℃ |
| 工作湿度 | 5%~95% |
| 外壳材料 | 热塑性阻燃材料PBT G20 V0 |
| 防护等级 | IP20 |
电涌保护参数
| 保护等级 | T1 |
| 最高持续运行电压Uc | 275V/320V/385V AC |
| 最大冲击电流Iimp | 12.5kA/15kA/25kA |
| 电压保护水平Up | 1.5kV/2.5kV |
| 响应时间 | ≤50ns / ≤100ns |
| 4P 外形尺寸 | 72×83×88 / 72×90×71 / 144×91×65 mm |
| 2P 外形尺寸 | 36×83×88 / 36×90×71 / 72×91×65 mm |
| 3+NPE 外形尺寸 | 72×90×71 / 144×91×65 mm |
| 1+NPE 外形尺寸 | 36×90×71 mm |
Installation Instructions
安装说明
a

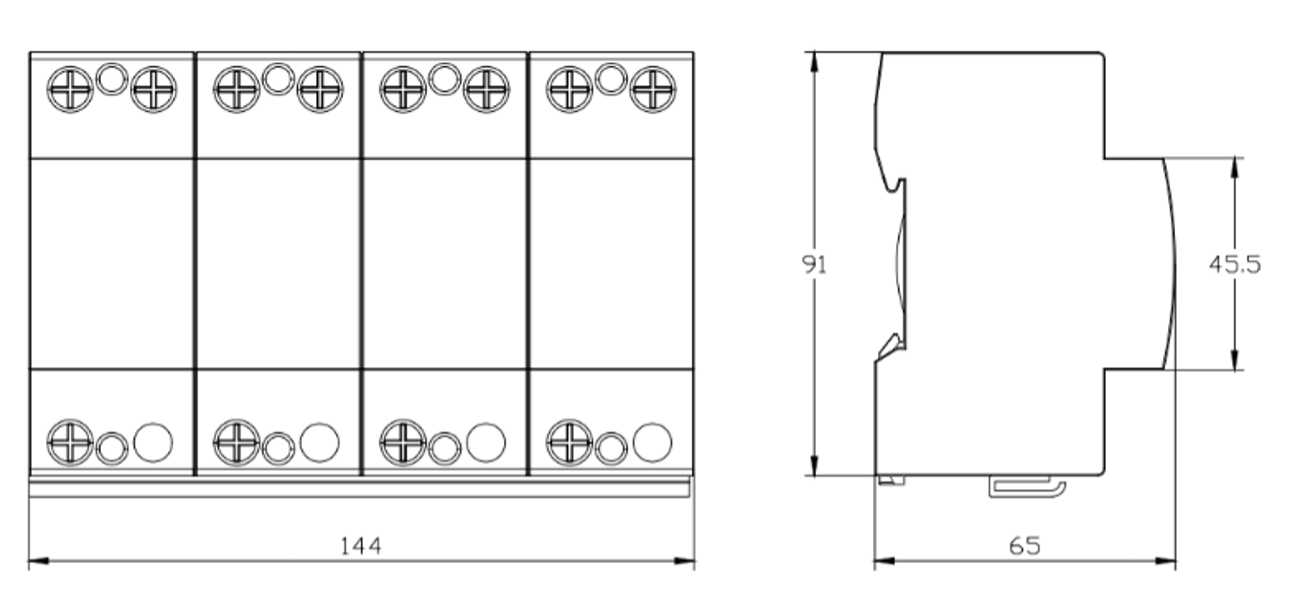

安装尺寸图
T1级电涌保护器 安装尺寸图
b
接口说明
电源接口定义
| 编号 | 接口 | 定义 |
|---|---|---|
| 1 | L1、L2、L3 | 三相火线 |
| 2 | N | 零线 |
| 3 | PE | 地线 |
