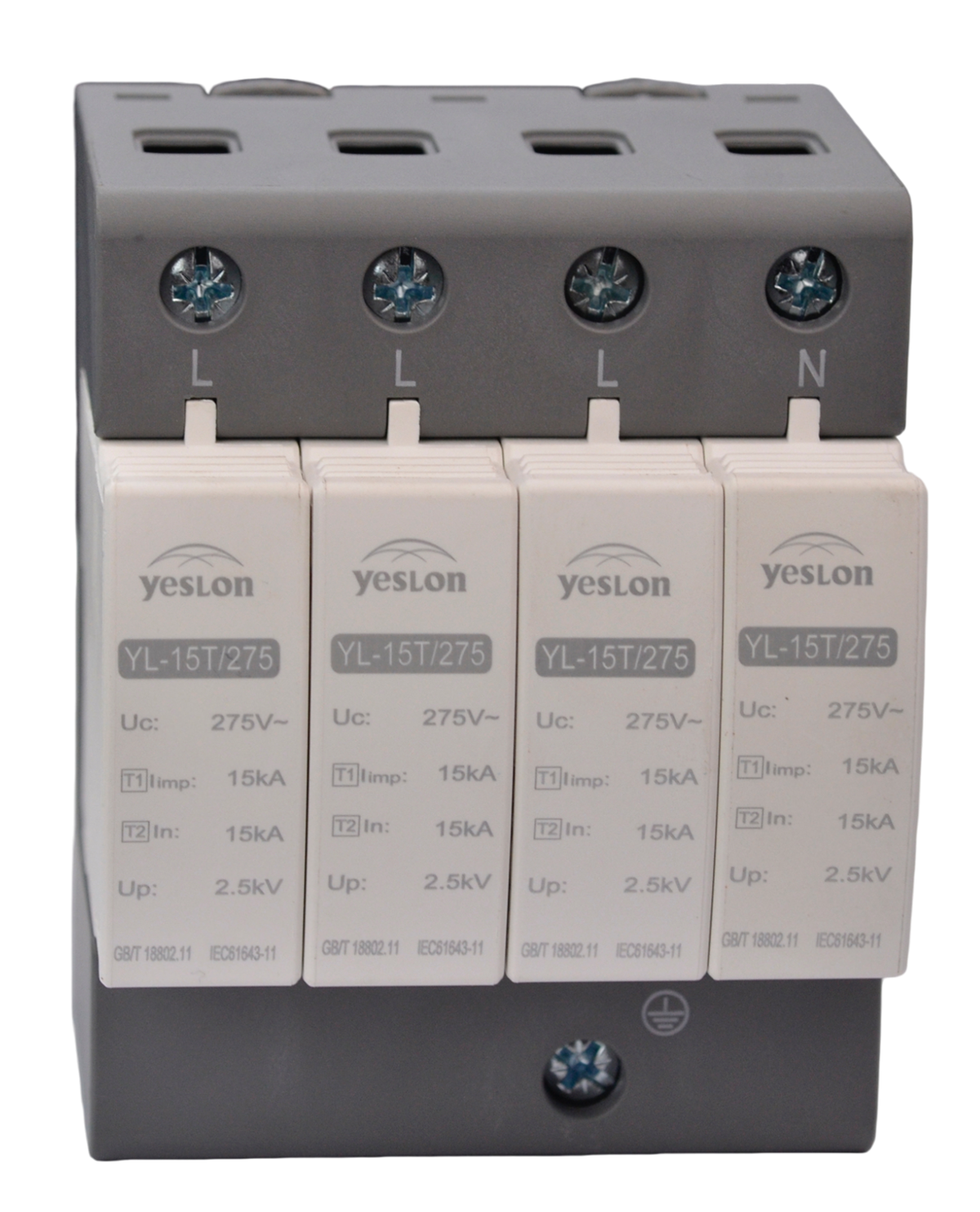

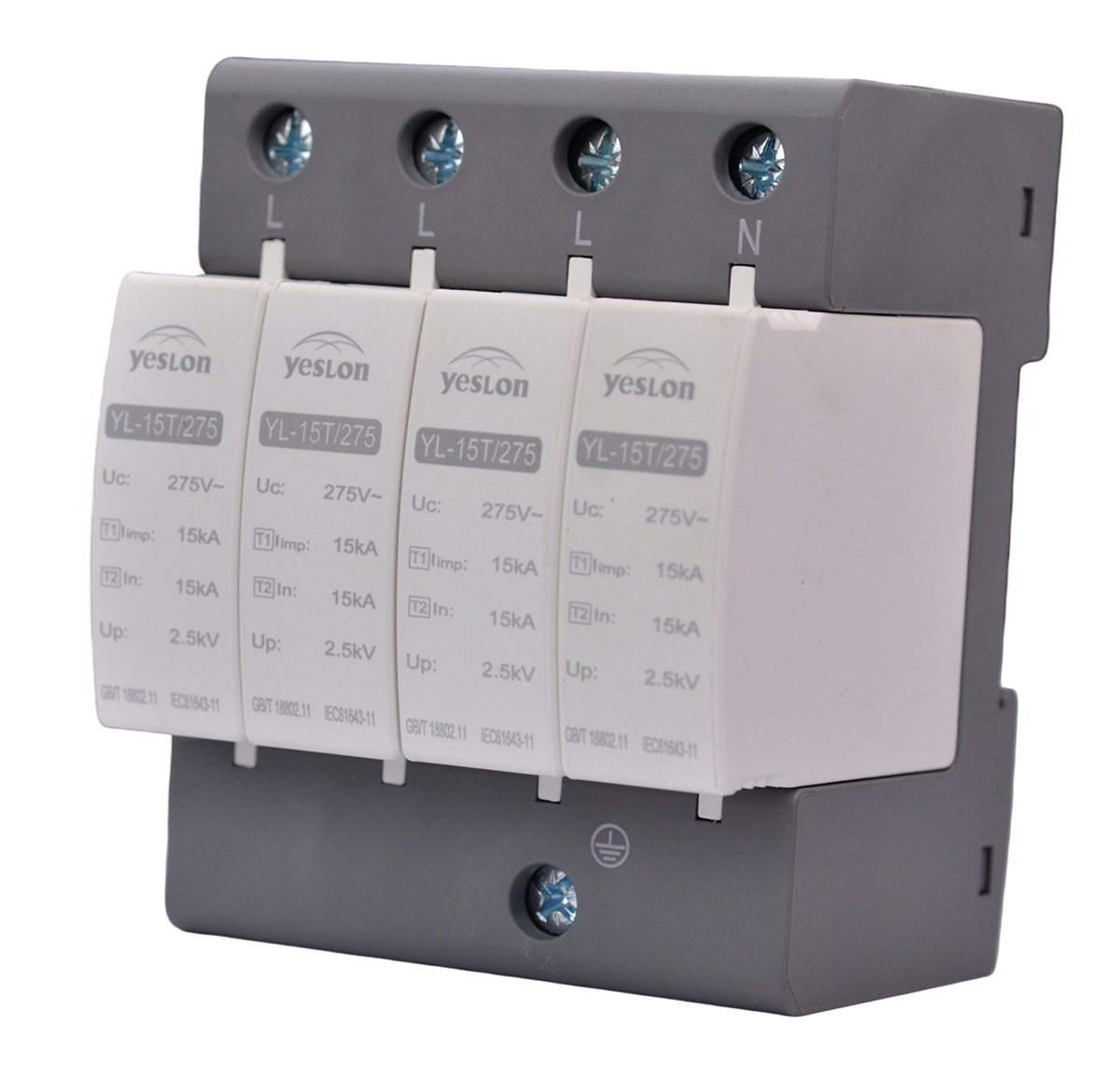

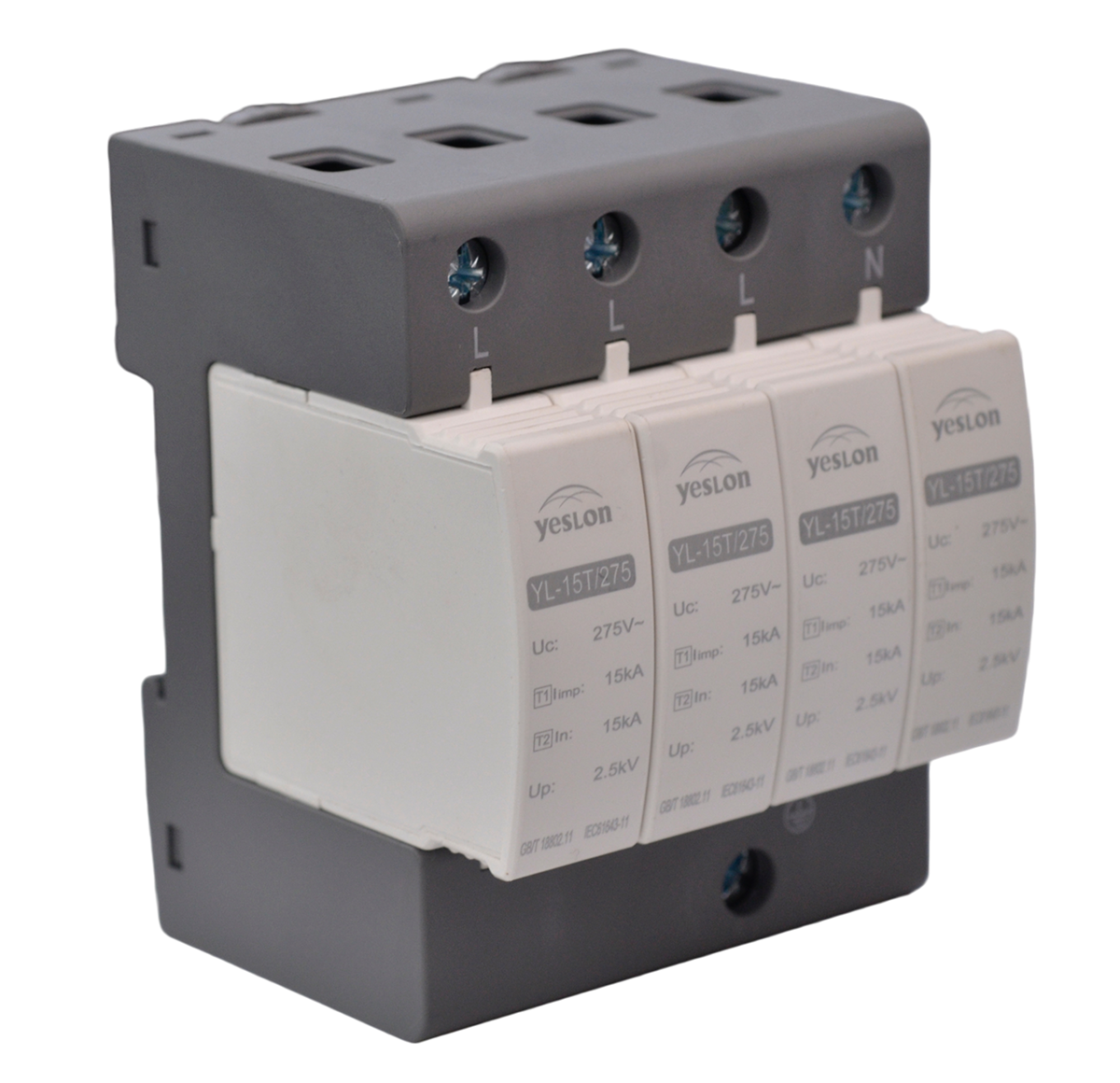

Product Overview
產品概述
ZL(S)2電湧保護器(T1)採用石墨間隙技術，專為洩放高能直擊雷而生。超越普通壓敏電阻，可承受最大50kA(10/350us)的極高衝擊電流(Iimp)，是進線端(LPZ0-1)防護的理想選擇。
放電後能有效切斷工頻續流，從根本上避免了因SPD劣化短路而引發的"熱崩潰"與火災風險。72mm超緊湊機身整合T1級全套防護電路，符合GB 18802.11、IEC 61643-11標準。
核心能力
- 強大的直擊雷承受能力：洩能能力與熱容量遠超普通壓敏電阻，可承受高達50kA（10/350us波形）衝擊電流。
- 本質安全無火災風險：放電後能有效切斷工頻續流，避免因SPD劣化短路引發的"熱崩潰"與火災。
- 模組化可插拔設計：模組與底座分離，保護模組失效後可單獨熱插拔更換，無需停電或拆卸接線。
- 高效能密度設計：72mm超緊湊機身內整合T1級全套防護電路，小體積大效能。
Product Features
產品特點
強大直擊雷承受能力
洩能能力與熱容量遠超普通壓敏電阻(MOV)，可承受高達50kA(10/350us波形)衝擊電流(Iimp)，完美滿足T1級防護對直接雷擊部分能量洩放的嚴苛要求。
本質安全無火災風險
放電後能有效切斷工頻續流，從根本上避免了因SPD劣化短路而引發的"熱崩潰"與火災風險，保障配電系統安全執行。
模組化可插拔設計
採用模組與底座分離設計，保護模組失效後可單獨熱插拔更換，無需停電或拆卸接線，降低維護成本與時間。
高效能密度設計
在極致緊湊的72mm寬度內，整合滿足T1級要求的全套防護電路。275V、2.5kV的Up值，小體積大效能，與微型斷路器尺寸相仿。
壽命長衰減慢
石墨材料耐電弧、抗衝擊，在多次動作後效能參數穩定，預期使用壽命和可靠性高於常規器件，防護成本更低。
快速響應低殘壓
響應時間≤100ns，能在過電壓波頭上升的極早期迅速動作。電壓保護水平(Up)低至2.5kV，為UPS、伺服器、PLC等裝置提供精細保護。
Selection Guide
選型說明
型號命名規則
ZLx
-
結構
-
Iimp
/
Uc
-
保護模式
ZLx
產品類別
1：T1電源防雷器；S1：T1電源防雷器（遙信）；2：T2電源防雷器；S2：T2電源防雷器（遙信）；3：T3防雷器；4：訊號防雷器
結構
核心結構
V：壓敏；F：放電管；G：石墨間隙；BC：複合型
Iimp
最大沖擊電流
6kA（6.25kA）；12kA（12.5kA）；15kA；25kA；40kA；50kA
Uc
最高持續執行電壓
AC：255/275/320/385/440/690/760V；DC：500/600/800/1000/1200/1500/1800/2000V
模式
保護模式
AC：1P；2P；3P；4P；1+NPE；3+NPE；DC：U；Y
Imax
最大放電電流
20kA；40kA；60kA；80kA；100kA
| 型號 | 結構 | 級數 | Uc | Iimp | Up | 響應時間 | 尺寸（長×寬×高mm） | 本地指示 | 遙信 |
|---|---|---|---|---|---|---|---|---|---|
| ZL1-G-12.5/275-4P | 石墨間隙 | 4P | 275V | 12.5kA | 2.5kV | ≤100ns | 72×83×67 | √ | --- |
| ZLS1-G-15/385-4P | 石墨間隙 | 4P | 385V | 15kA | 2.5kV | ≤100ns | 72×83×67 | √ | √ |
| ZL1-G-25/320-3+NPE | 石墨間隙 | 3+NPE | 320V | 25kA | 2.5kV | ≤100ns | 72×90×71 | √ | --- |
| ZLS1-G-25/275-1+NPE | 石墨間隙 | 1+NPE | 275V | 25kA | 2.5kV | ≤100ns | 36×90×71 | √ | √ |
| ZL1-G-40/385-4P | 石墨間隙 | 4P | 385V | 40kA | 2.5kV | ≤100ns | 144×91×65 | √ | --- |
| ZL1-G-50/690-3+NPE | 石墨間隙 | 3+NPE | 690V | 50kA | 2.5kV | ≤100ns | 144×91×65 | √ | --- |
Technical Parameters
技術參數
基本參數
| 工作電壓 | AC 220V |
| 安裝方式 | 標準35mm導軌裝 |
| 工作溫度 | -40℃~70℃ |
| 工作溼度 | 5%~95% |
| 外殼材料 | 熱塑性阻燃材料PBT G20 V0 |
| 防護等級 | IP20 |
| 執行標準 | GB 18802.11、IEC 61643-11 |
電湧保護參數
| 保護等級 | T1 |
| 核心結構 | 石墨間隙（G） |
| 最高持續執行電壓Uc | 275V/320V/385V/690V/760V AC |
| 最大沖擊電流Iimp | 12.5kA/15kA/25kA/40kA/50kA |
| 電壓保護水平Up | 2.5kV |
| 響應時間 | ≤100ns |
| 4P 外形尺寸 | 72×83×67 / 144×91×65 mm |
| 3+NPE 外形尺寸 | 72×90×71 / 144×91×65 mm |
| 1+NPE 外形尺寸 | 36×90×71 mm |
Installation Instructions
安裝說明
a

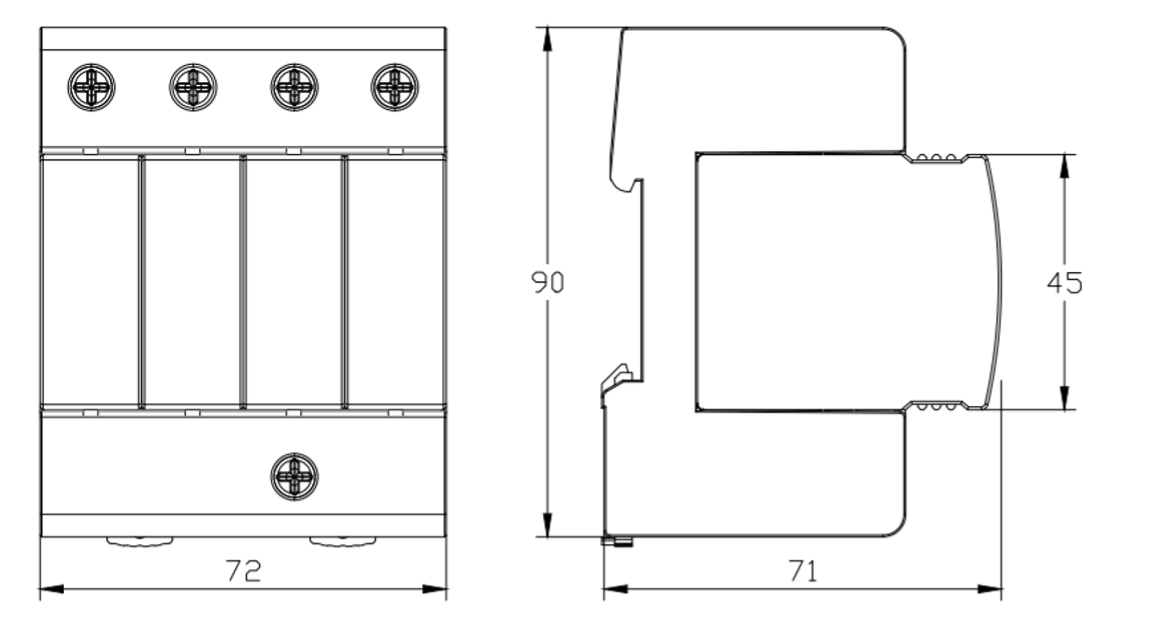

安裝尺寸圖
ZL(S)2電湧保護器(T1) 安裝尺寸圖
2%E7%94%B5%E6%B6%8C%E4%BF%9D%E6%8A%A4%E5%99%A8(T1)/%E5%AE%89%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.png)
b
介面說明
電源介面定義
| 編號 | 介面 | 定義 |
|---|---|---|
| 1 | L1、L2、L3 | 三相火線 |
| 2 | N | 零線 |
| 3 | PE | 地線 |
