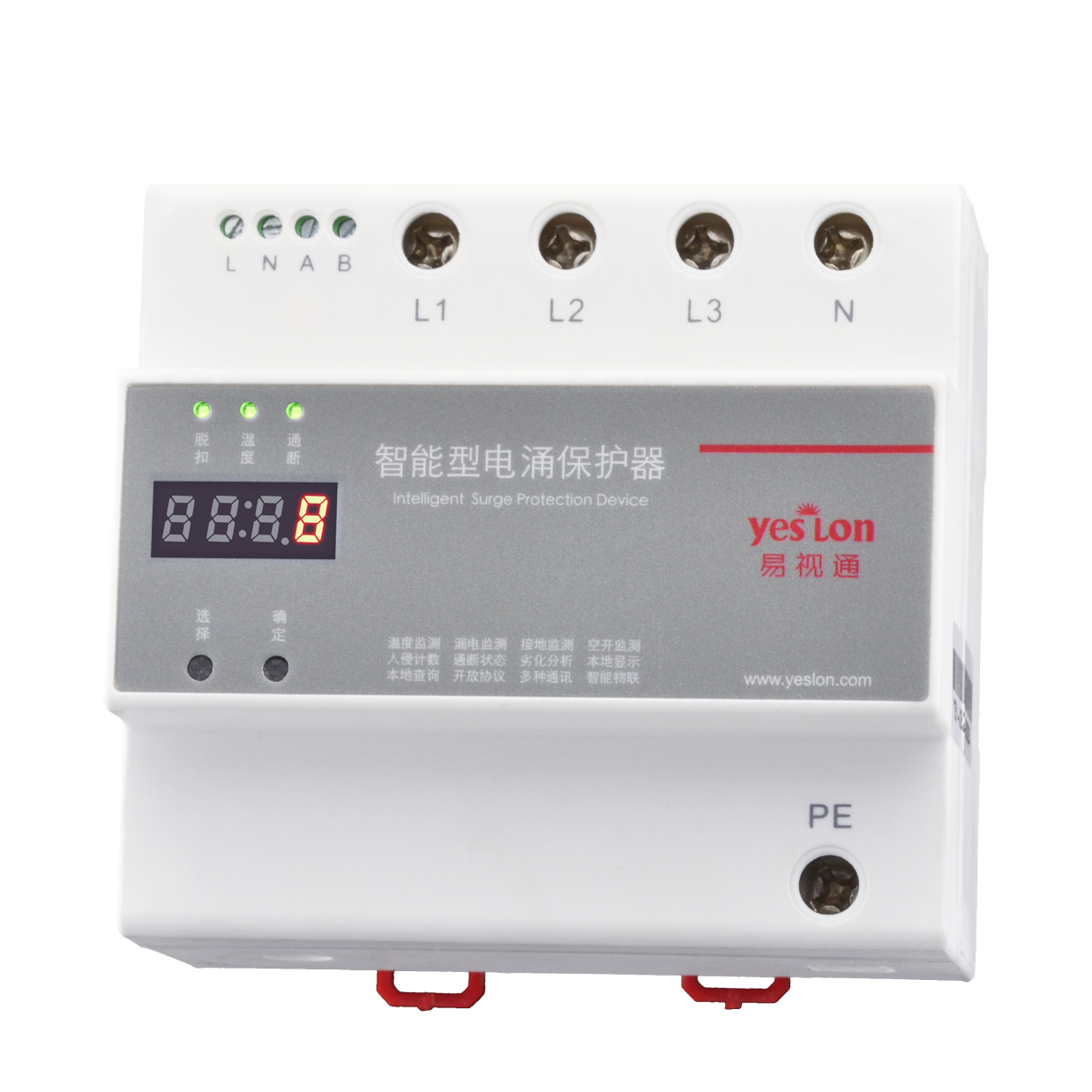

FSS智能型电涌保护器是FEXLINK旗舰级全要素智能型浪涌保护器，支持10KA-80KA防护范围，支持单相、三相场景下的产品。内置防拆功能，默认支持RS485通讯，同时允许支持RJ45、ZIGBEE通讯，也可配合开发基于NB-IOT/CAT1等的通讯。
特有的软件算法专利技术及嵌入式程序，匹配工业级测控芯片，精准实现数据处理、通讯、预测性分析等。内置4路温度传感器、3路泄漏电流传感器、电涌入侵动作互感器等，实现多维精准感知，彻底解决劣化分析不准等问题。
核心能力
- 一体式设计：所有传感器、采集板均内置，支持数码管/OLED显示+实体按键菜单查询。
- 监测要素全：4路压敏温度、3路泄漏电流、雷击计数、前置SCB、接地状态、工作电压。
- 内置协议：模糊算法实现基于温度、泄漏电流的劣化分析与寿命预估。
- 支持多种通讯：RS485/Ethernet/Zigbee，支持缓存、本地计算，支持私有化/本地化部署。
Product Features
产品特点
支持多种通讯
内置防拆功能，默认支持RS485通讯，同时允许支持RJ45、ZIGBEE通讯，也可配合开发基于NB-IOT/CAT1等的通讯。支持基于通讯的缓存、本地计算等。
内置协议
彻底解决劣化分析不准等问题，通过专用配置软件，实现不同器件的差异化配置，并能通过模糊算法实现基于温度、基于泄漏电流等的劣化分析。
型号全
电涌保护器支持10KA-80KA防护范围，支持单相、三相场景下的产品；支持多组通讯方式下的混合组网；支持私有化/本地化部署等。

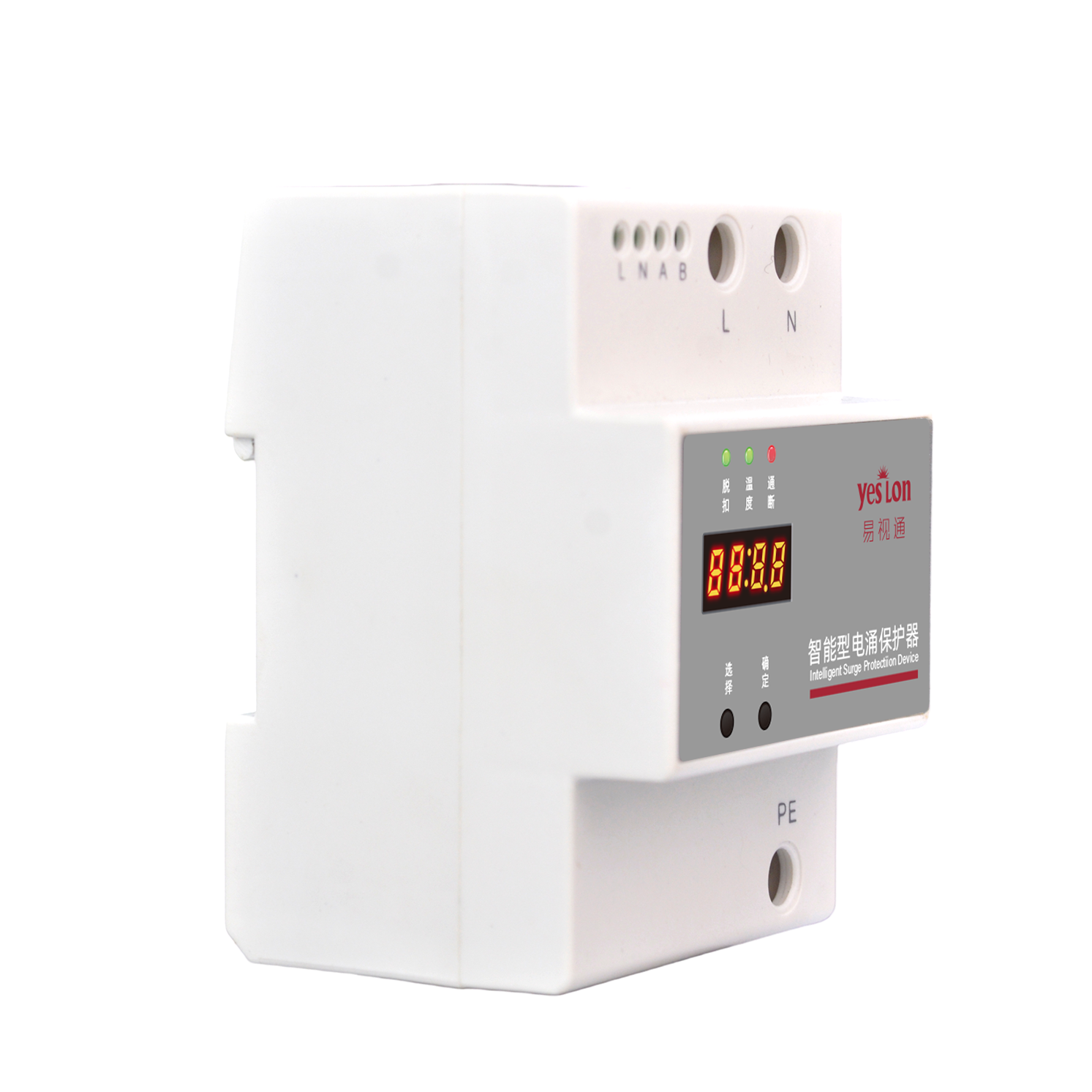

一体式设计
支持数码管、OLED屏显示各数据；实体按键，支持菜单式查询；支持通过按键进行配置、设置；所有传感器、采集板等均内置。
监测要素全
内置4路温度监测单元，直接实现压敏电阻等器件的本体温度监测及分析。前置断路器、SCB监测、雷击计数均有。
用途广泛
设备生命周期管理、故障电弧/拉弧监测、外过电压监测、高低压配电柜内电气安全隐患监测；负载电机预测性维护。
Selection Guide
选型说明
型号命名规则
FSS
-
1
2
0
0
2
-
R
FSS
产品
智能型电涌保护器
1
级数
1=2P；2=4P
2
压敏
1=Imax20kA；2=Imax40kA；3=Imax60kA；4=Imax80kA
0
漏流功能
0=无漏流；1=全电流
0
显示方式
0=数码管；1=OLED
2
温度
2=2路；4=4路
R
通讯方式
R=RS485；E=Ethernet；Z=Zigbee
| 型号 | 级数 | Imax | In | Up | 漏流监测 | RS485 | Zigbee | Ethernet |
|---|---|---|---|---|---|---|---|---|
| FSS-11000-R/Z/E | 2P | 20kA | 10kA | 1.5kV | --- | √ | √ | √ |
| FSS-11100-R/Z/E | 2P | 20kA | 10kA | 1.5kV | 支持 | √ | √ | √ |
| FSS-12000-R/Z/E | 2P | 40kA | 20kA | 1.8kV | --- | √ | √ | √ |
| FSS-12100-R/Z/E | 2P | 40kA | 20kA | 1.8kV | 支持 | √ | √ | √ |
| FSS-13000-R/Z/E | 2P | 60kA | 30kA | 2.0kV | --- | √ | √ | √ |
| FSS-13100-R/Z/E | 2P | 60kA | 30kA | 2.0kV | 支持 | √ | √ | √ |
| FSS-14000-R/Z/E | 2P | 80kA | 40kA | 2.2kV | --- | √ | √ | √ |
| FSS-14100-R/Z/E | 2P | 80kA | 40kA | 2.2kV | 支持 | √ | √ | √ |
| FSS-21000-R/Z/E | 4P | 20kA | 10kA | 1.5kV | --- | √ | √ | √ |
| FSS-21100-R/Z/E | 4P | 20kA | 10kA | 1.5kV | 支持 | √ | √ | √ |
| FSS-22000-R/Z/E | 4P | 40kA | 20kA | 1.8kV | --- | √ | √ | √ |
| FSS-22100-R/Z/E | 4P | 40kA | 20kA | 1.8kV | 支持 | √ | √ | √ |
| FSS-23000-R/Z/E | 4P | 60kA | 30kA | 2.0kV | --- | √ | √ | √ |
| FSS-23100-R/Z/E | 4P | 60kA | 30kA | 2.0kV | 支持 | √ | √ | √ |
| FSS-24000-R/Z/E | 4P | 80kA | 40kA | 2.2kV | --- | √ | √ | √ |
| FSS-24100-R/Z/E | 4P | 80kA | 40kA | 2.2kV | 支持 | √ | √ | √ |
Technical Parameters
技术参数
基本参数

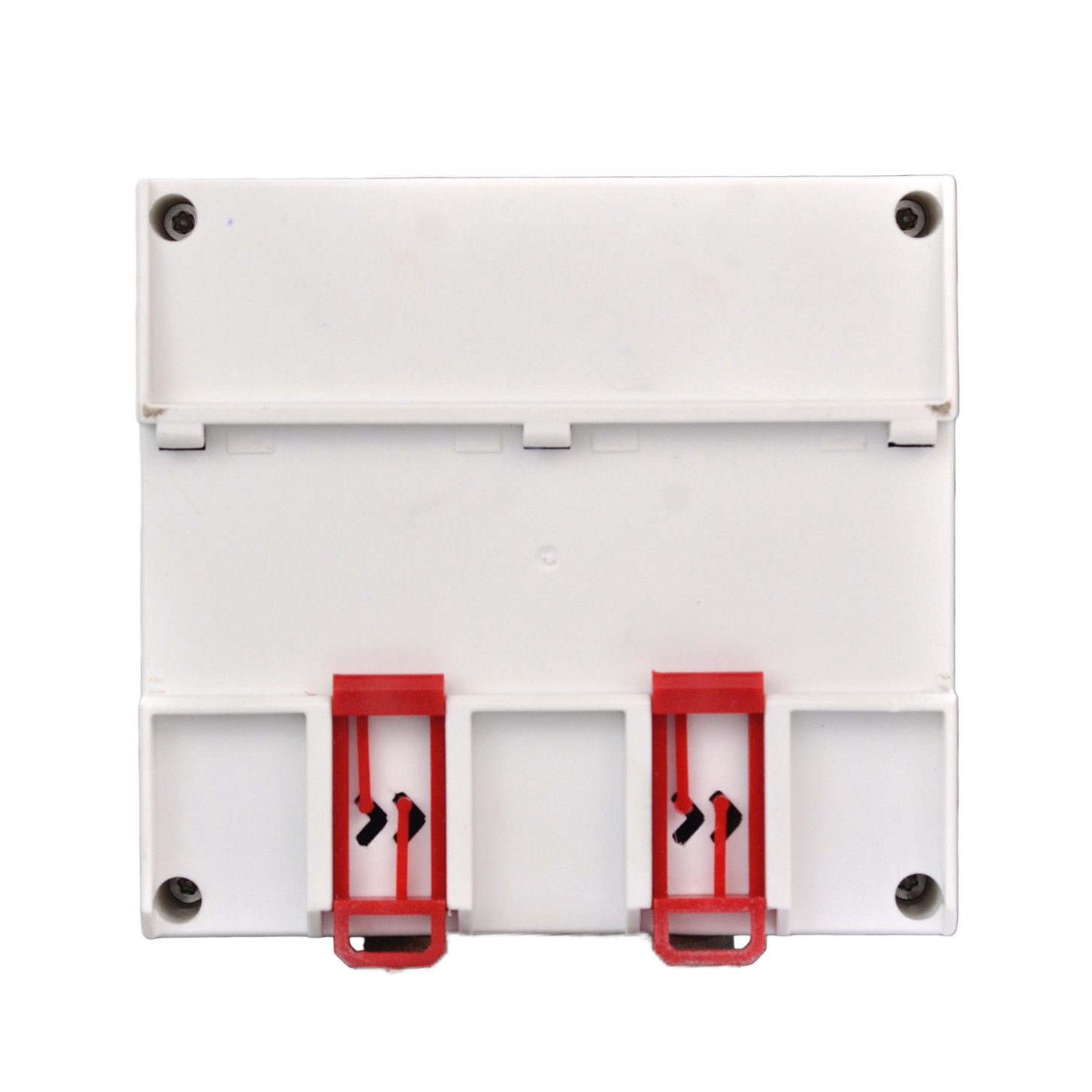

| 工作电压 | AC 220V±20% |
| 产品功耗 | 2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 600g |
| 2P 外形尺寸 | 72*100*68mm（长宽高） |
| 4P 外形尺寸 | 108*100*68mm（长宽高） |
| 外壳材料 | 热塑性材料UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
电涌保护功能
| SPD符合标准 | GB/T 18802.1 |
| SPD试验类别 | T2 |
| 最大持续运行电压Uc | 385V |
| 标称放电电流In | 10/20/30/40kA |
| 最大放电电流Imax | 20/40/60/80kA |
| 电压保护水平Up | 1.5/1.8/2.0/2.2kV |
| 响应时间 | 25ns |
| 级数 | 2P/4P |
智能监测功能
| 通讯方式 | RS485/Zigbee/Ethernet |
| 通讯协议 | Modbus协议/MQTT协议 |
| 雷击计数 | 0~9999次，最小触发0.1kA |
| 状态监控 | SPD电压、接地、脱扣状态 |
| 温度采集 | -20.0~105.0℃，±0.5℃ |
| 漏流采集 | 50.0~1500.0μA，±10μA |
| 寿命预估 | 0~100.0% |
Installation Instructions
安装说明
a
安装尺寸图

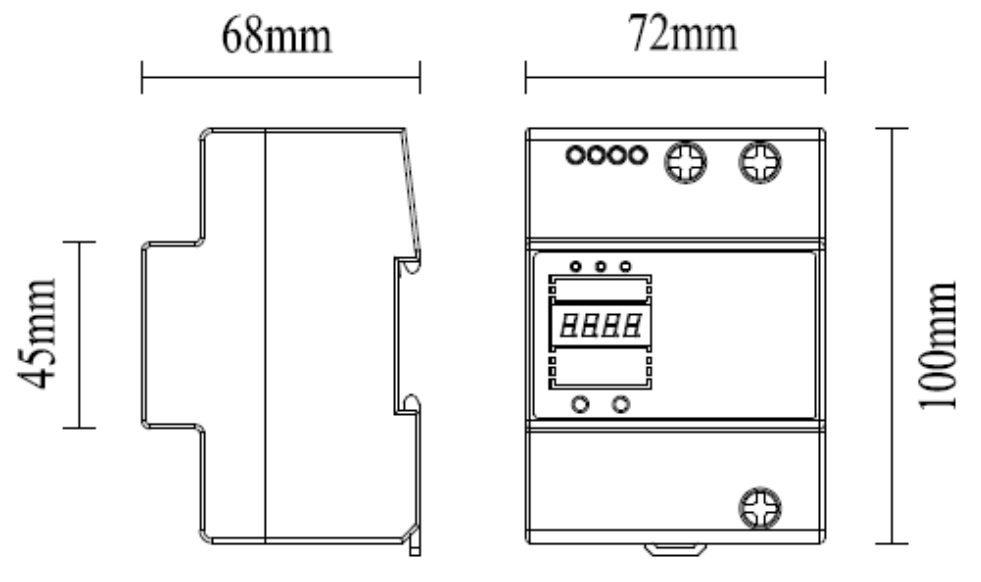

2P 尺寸图（72×100×68mm）

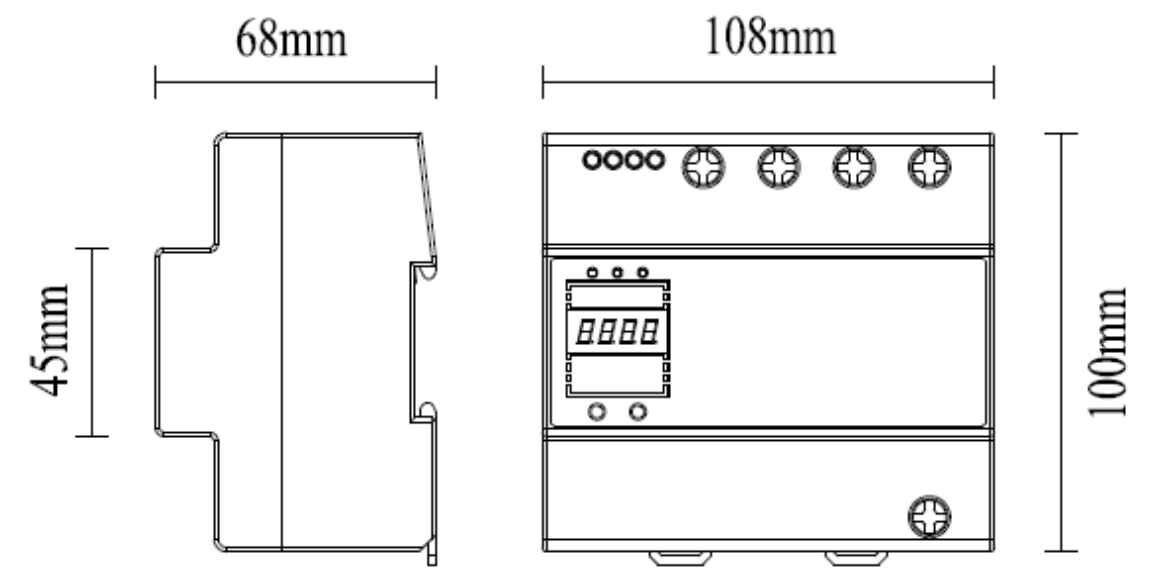

4P 尺寸图（108×100×68mm）
b
接口说明

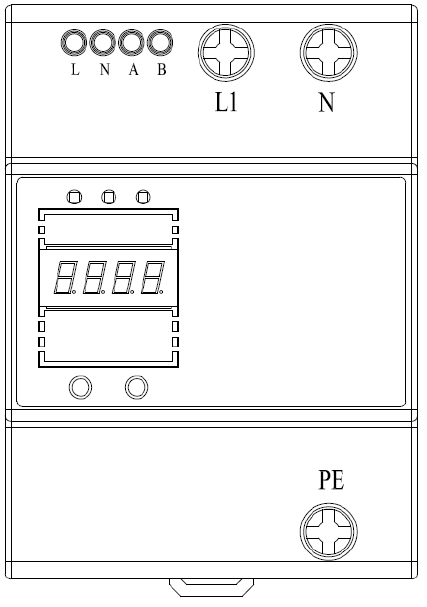

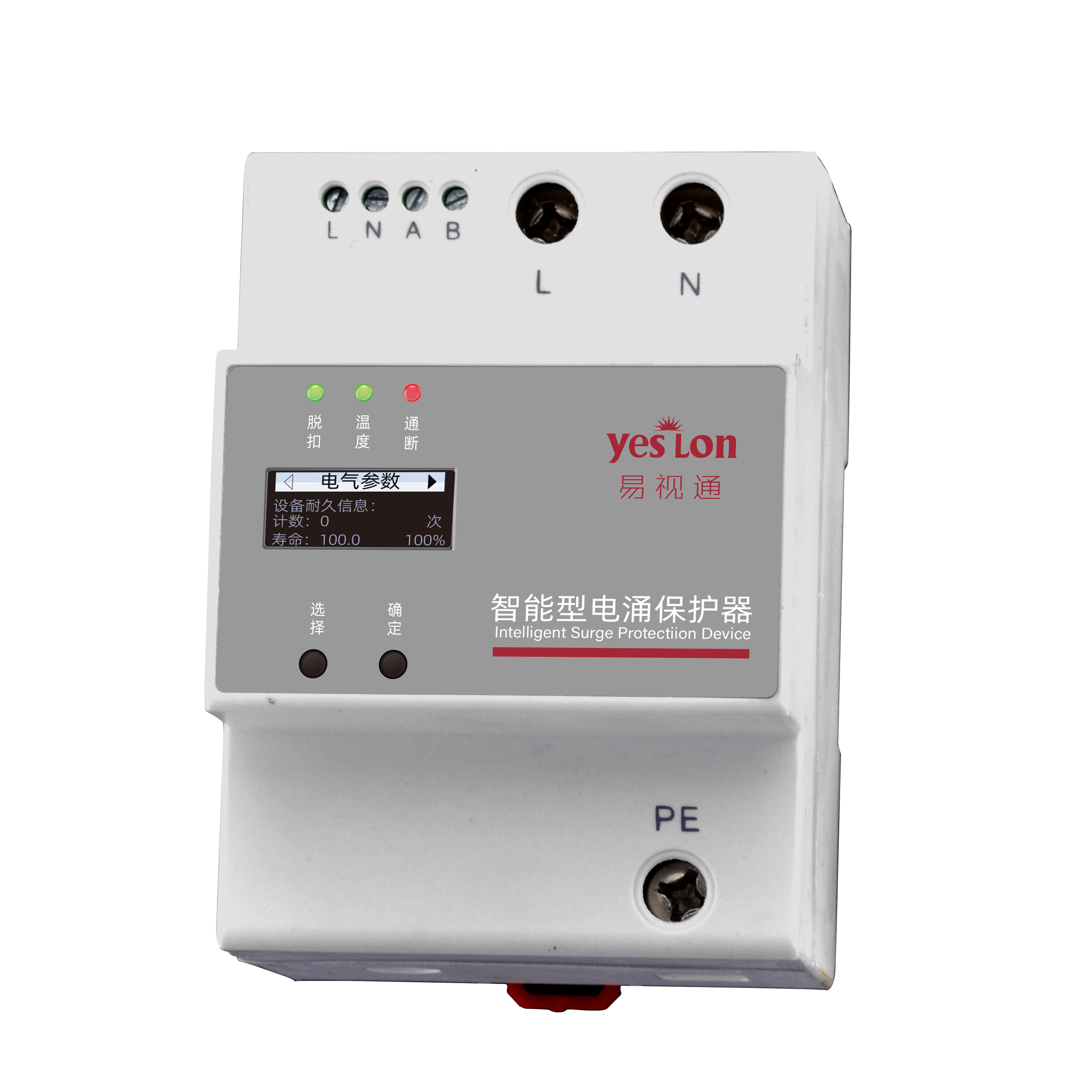

2P 智能型电涌保护器

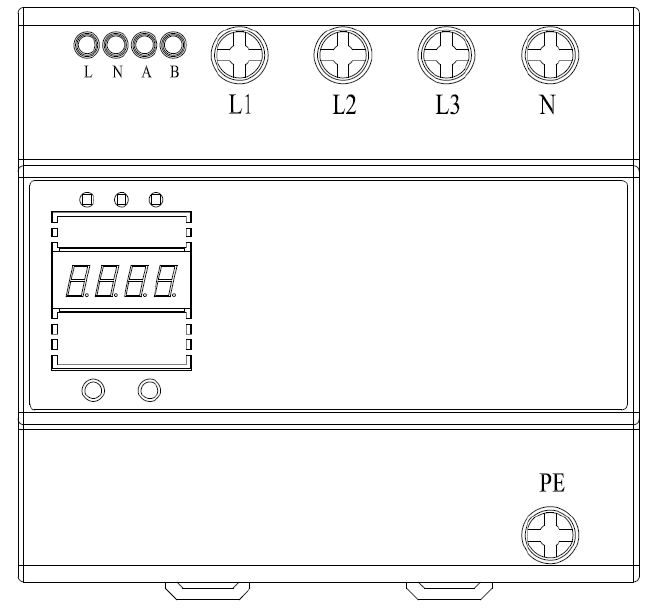

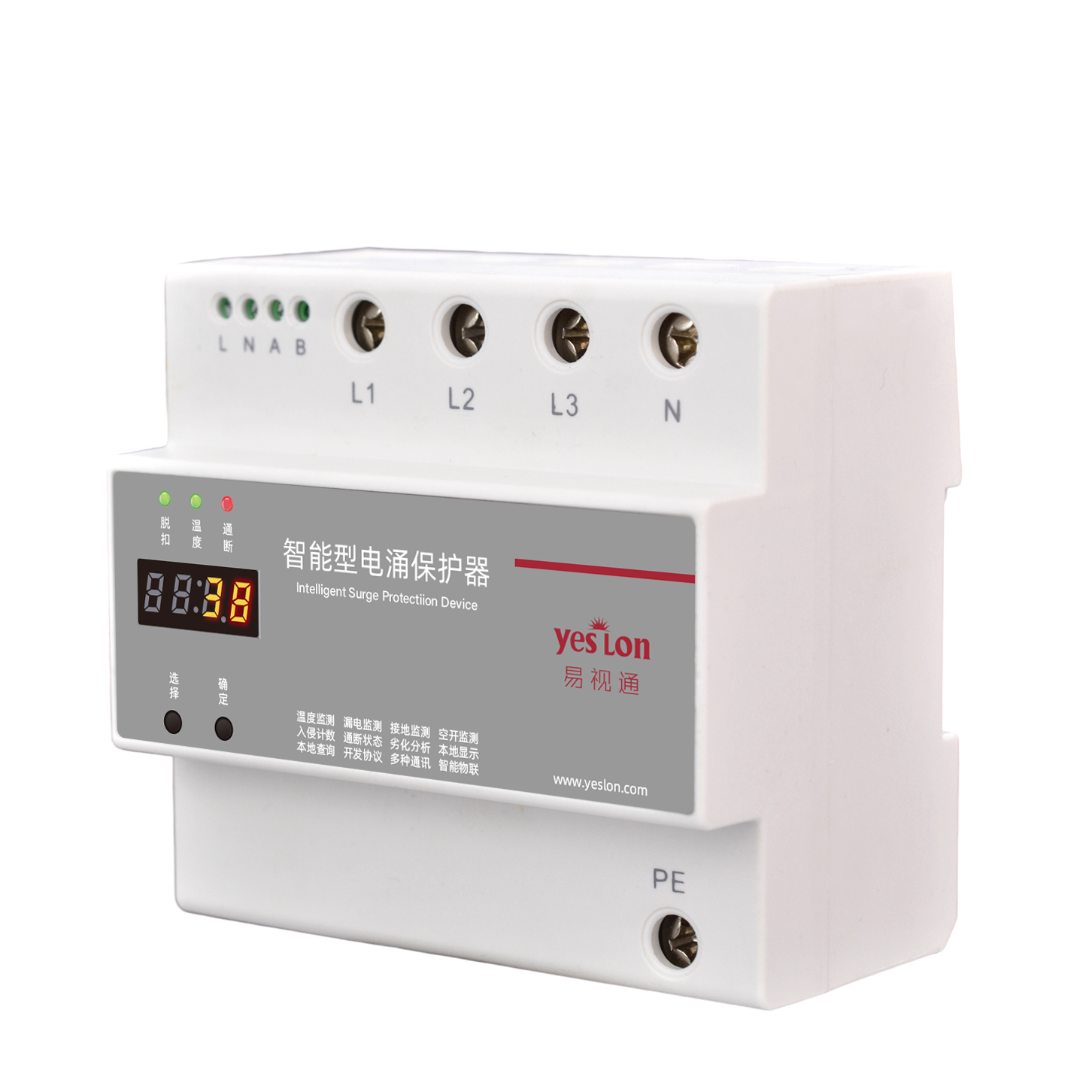

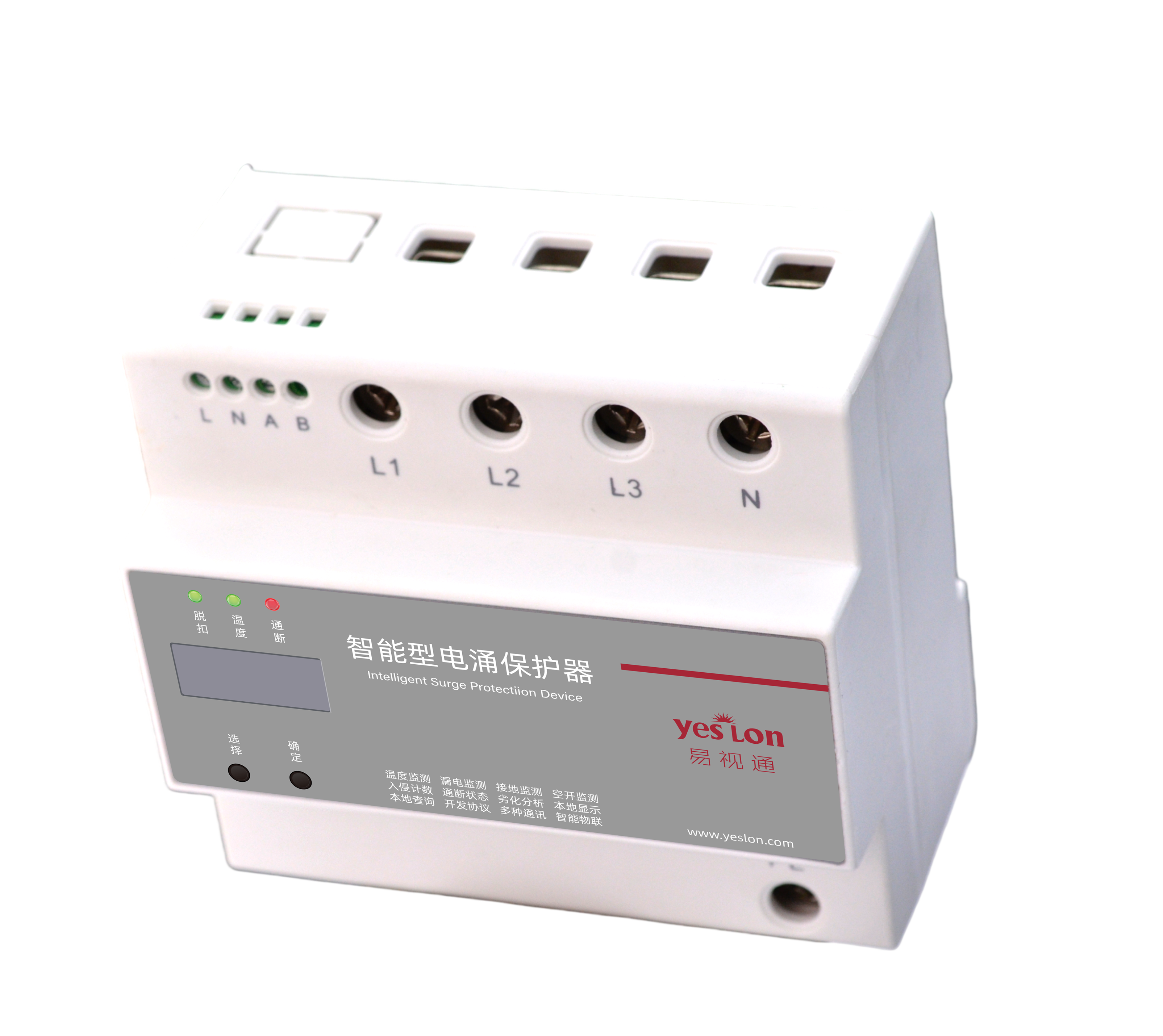

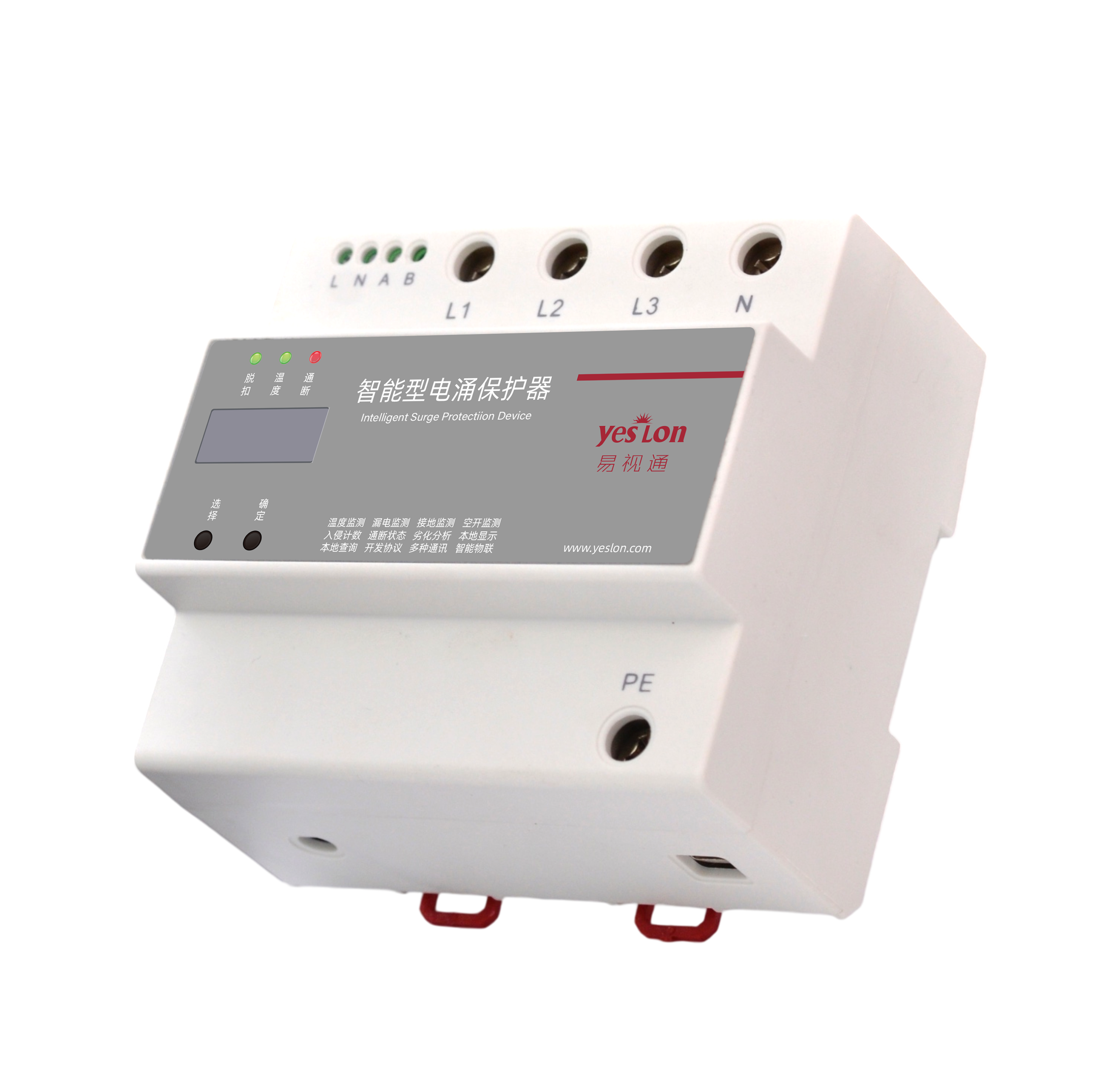

4P 智能型电涌保护器
接口定义
| 编号 | 定义 |
|---|---|
| 1 | L、N：电源输入AC 220V |
| 2 | A、B：RS485总线接口 |
| 3 | L1、L2、L3、N：接入相线，零线和地线 |
| 4 | 天线接口：无线通讯时，模块底部有天线接口 |
| 5 | 网口：Ethernet通讯时，模块顶部有网线接口 |
