Product Overview
產品概述
ESX智慧邊緣運算網關內建邊緣運算開發引擎，可對資料進行二次開發、處理。開放式資料採集開發引擎，支援使用者自定義資料採集協議。內建防拆功能，配合使用者進行遠端催款。
集資料採集、邊緣運算、協議轉換、網路傳輸於一體，是連線現場裝置與雲端平臺的核心樞紐。
核心能力
- 內建邊緣運算開發引擎，支援資料二次開發、處理。
- 開放式資料採集開發引擎，支援使用者自定義資料採集協議。
- 集資料採集、邊緣運算、協議轉換、網路傳輸於一體。
- 內建防拆功能，配合使用者進行遠端催款，連線現場與雲端。
Product Features
產品特點
資料準
內建主流PLC、HMI等裝置的通訊協議，簡單設定即可連線網。
內建協議
內建異常判斷演算法，可以對資料進行毫秒級報警處理。
報警預判
內建異常判斷演算法，可以對資料進行毫秒級報警處理。
聯網方便
支援4G、WiFi、乙太網連線平臺，設定即可。
斷網續傳
可以插入SD卡，支援本地儲存，網路恢復後自動補傳。
節省流量
資料支援逢變+週期上傳，可以極大節省流量。
路由功能
可當做4G路由器使用，給現場裝置提供網路。
資料安全
內建非對稱加密演算法，資料傳輸過程加密。
交換功能
可以當做交換機使用，觸控式螢幕+PLC透過模組組成區域網。
Selection Guide
選型說明
型號命名規則
ESX
-
02
2
3
G
R
ESX
產品
智慧網關
02
網關型別
02=協議轉換
2
安裝方式
2=室內
3
供電方式
3=DC5V
G
上行通訊方式
E=Ethernet / G=4G
R
下行通訊方式
R=RS485
| 型號 | 供電 | 顯示 | 支援接入裝置數量 | 資料點數 | 向下通訊RS485 | 向上通訊有線乙太網 | 向上通訊無線4G |
|---|---|---|---|---|---|---|---|
| ESX-0223-GR | 5V | OLED | 30 | 2000 | 2 | -- | 1 |
| ESX-0223-ER | 5V | OLED | 30 | 2000 | 2 | 1 | -- |
Technical Parameters
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V (5V) |
| 產品功耗 | ≤12W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 150g |
| 外形尺寸 | 36*110*69mm (長寬高) |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |

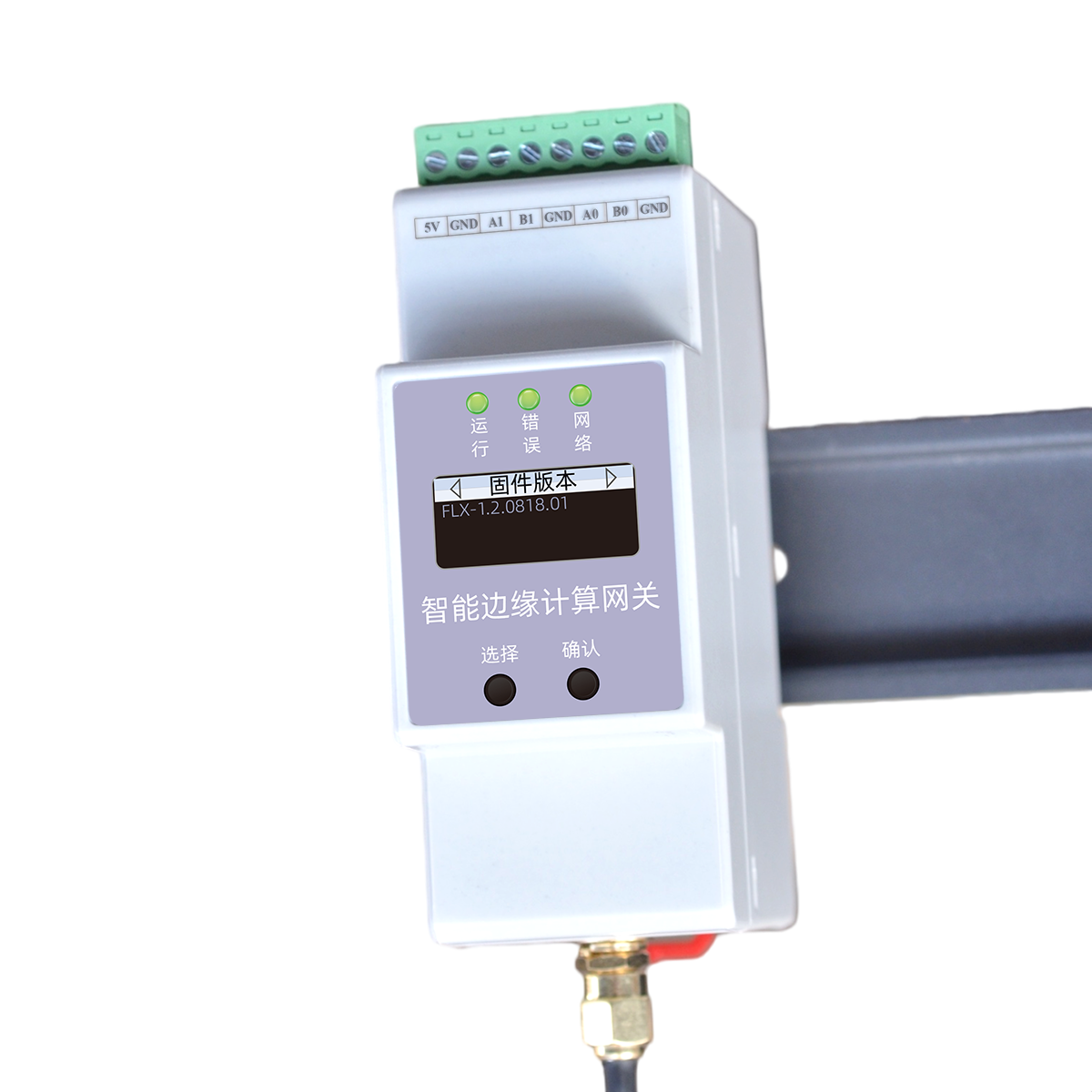

| 安裝方式 | 標準35mm導軌裝 |
| 顯示方式 | OLED |
監測功能
| 向下通訊方式 | RS485 |
| 向上通訊方式 | 有線/RS485 |
| 支援接入裝置數量 | 30 |
| 資料點數 | 2000 |
| 向下通訊RS485 | 2路 |
| 向上通訊有線乙太網 | 1路（ESX-0223-ER） |
| 向上通訊無線4G | 1路（ESX-0223-GR） |
Installation Instructions
安裝說明
a

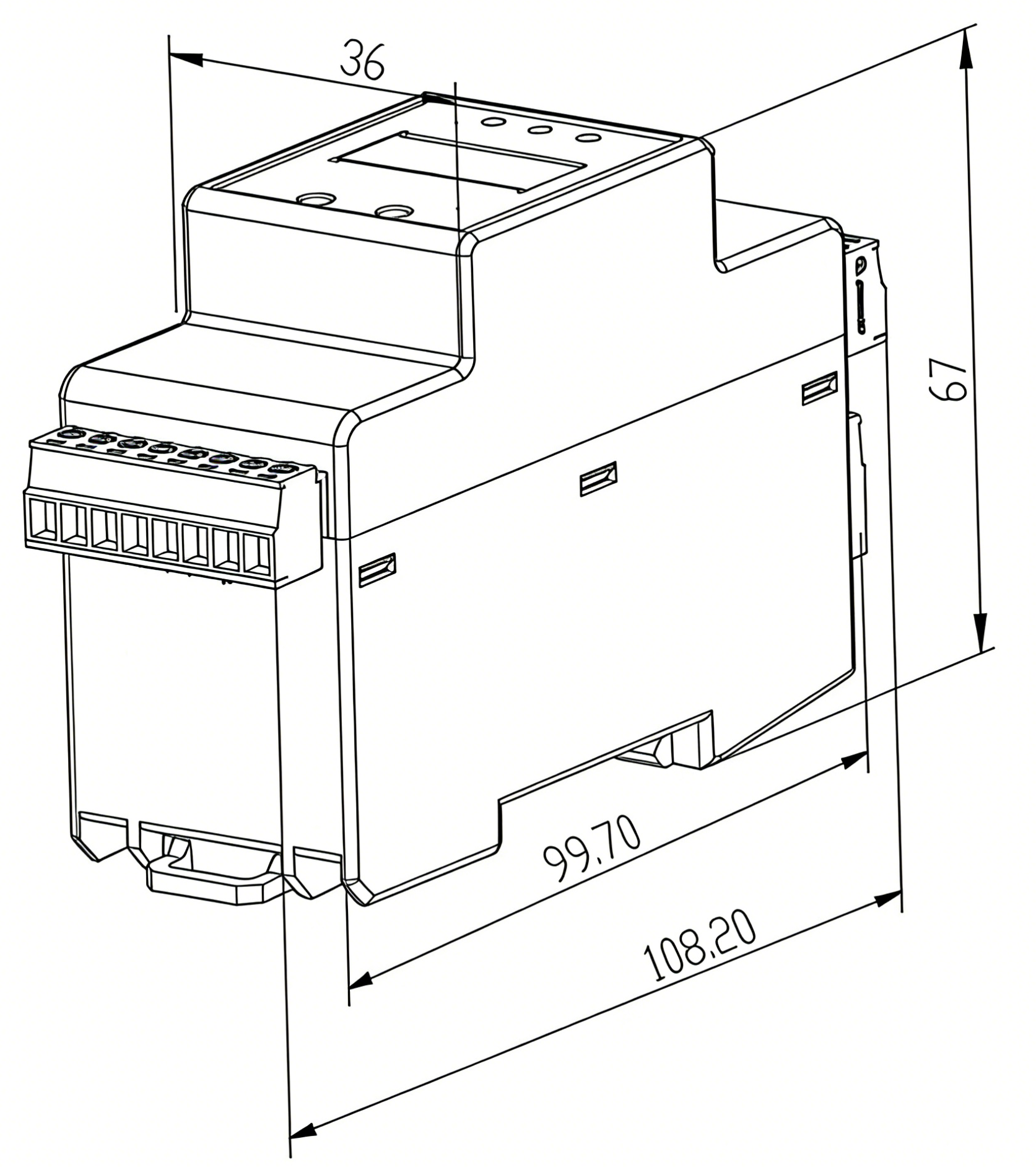

安裝尺寸圖
36mm
寬度
110mm
高度
69mm
深度
35mm
標準導軌
b
介面說明
接線定義
| 端子 | 定義 |
|---|---|
| 5V | 5V直流電源輸入 |
| GND | 0V |
| A0 | RS485 A端 |
| B0 | RS485 B端 |
| A1 | RS485 A端 |
| B1 | RS485 B端 |
