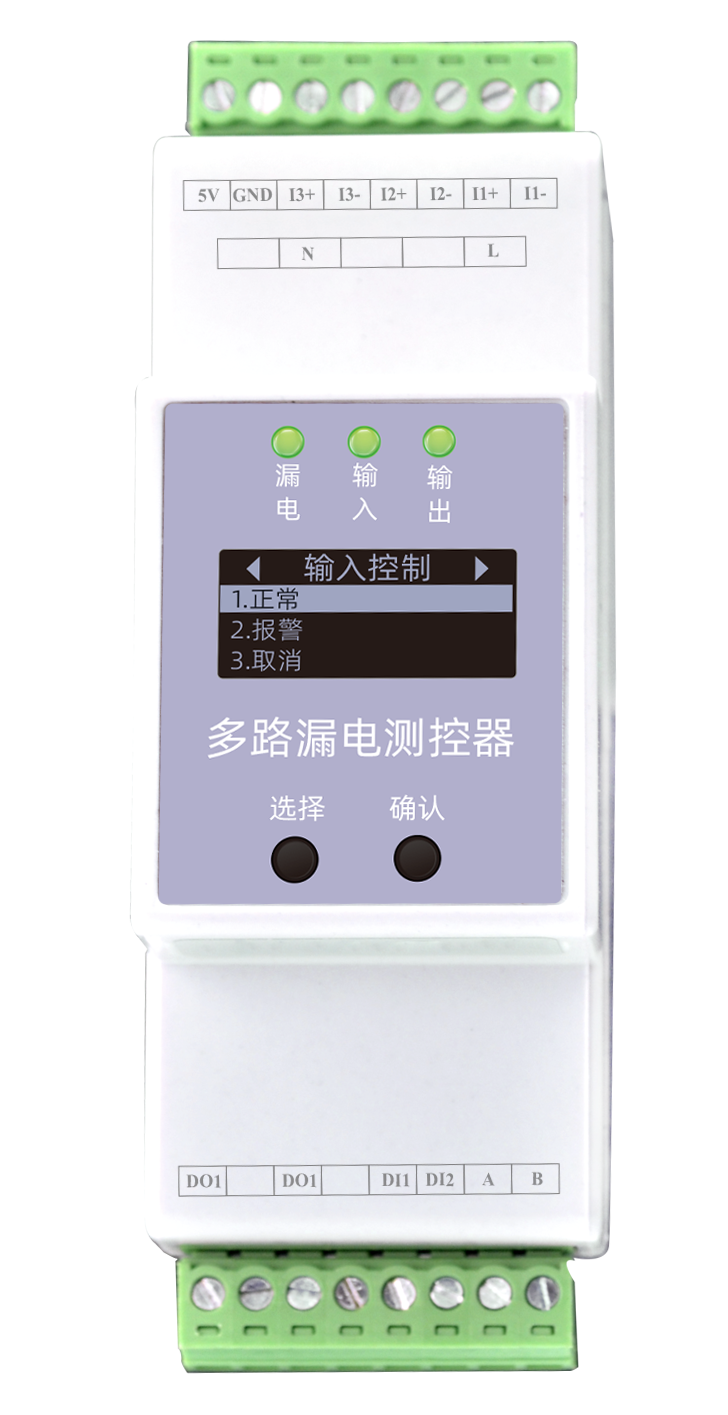

Product Overview
產品概述
ESC多路漏電測控器採用特有的軟體演算法專利技術及嵌入式程式，匹配工業級測控晶片，精準實現資料處理、預測性分析。用糾錯演算法、高速取樣等技術，徹底解決"不報警"、"假報警"等現存問題，讓資料"可信賴"、"可智控"。
支援三路剩餘電流監測，獨立配置；支援2路DI輸入、1路繼電器輸出；支援閾值設定，能夠快速基於現場的應用特性增加更多監測功能、監測數量。集"測、控、傳、智"一體，廣泛應用於園區、鐵路、港口、機場、農業、礦山、裝備、氣象、水務、環保、新能源等領域。

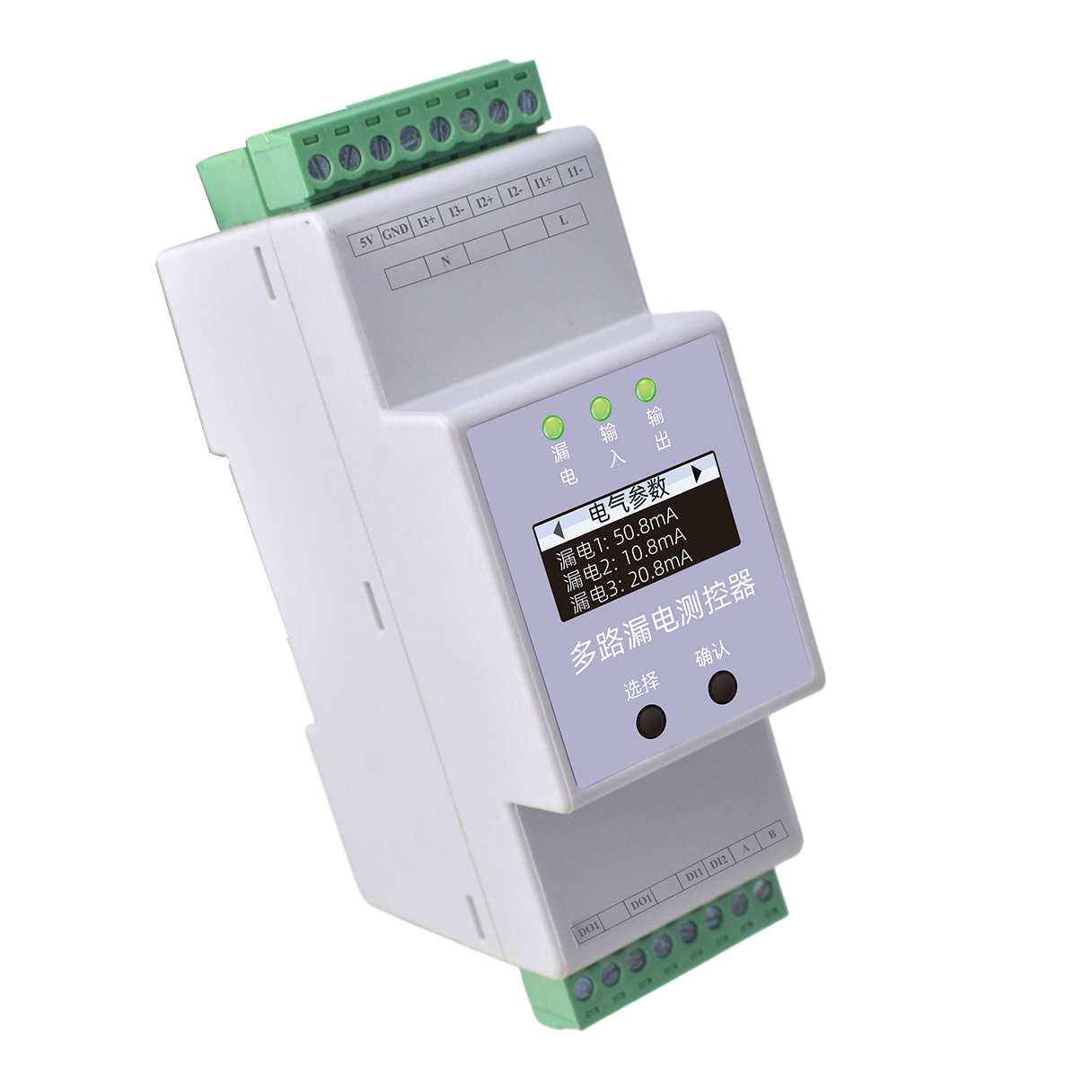

核心監測能力
- 3路剩餘電流獨立監測（10~3000mA，1級精度）。
- 糾錯演算法+高速取樣，資料準、快、穩。
- 2路DI輸入 + 1路繼電器輸出，支援聯動控制。
- 開合式高精度感測器，強電磁干擾下穩定執行。

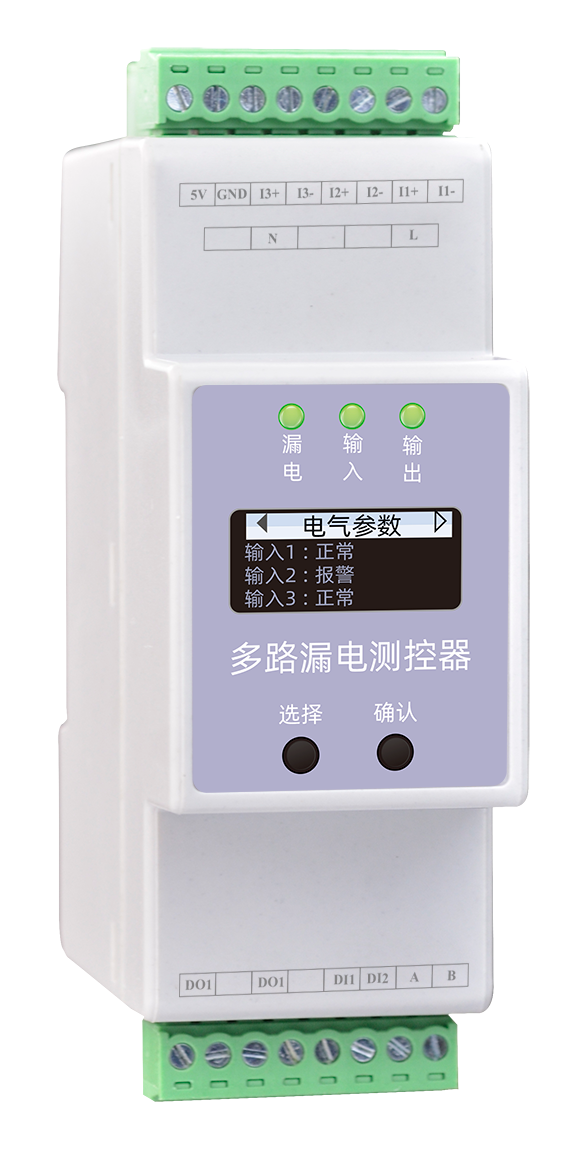

Product Features
產品特點

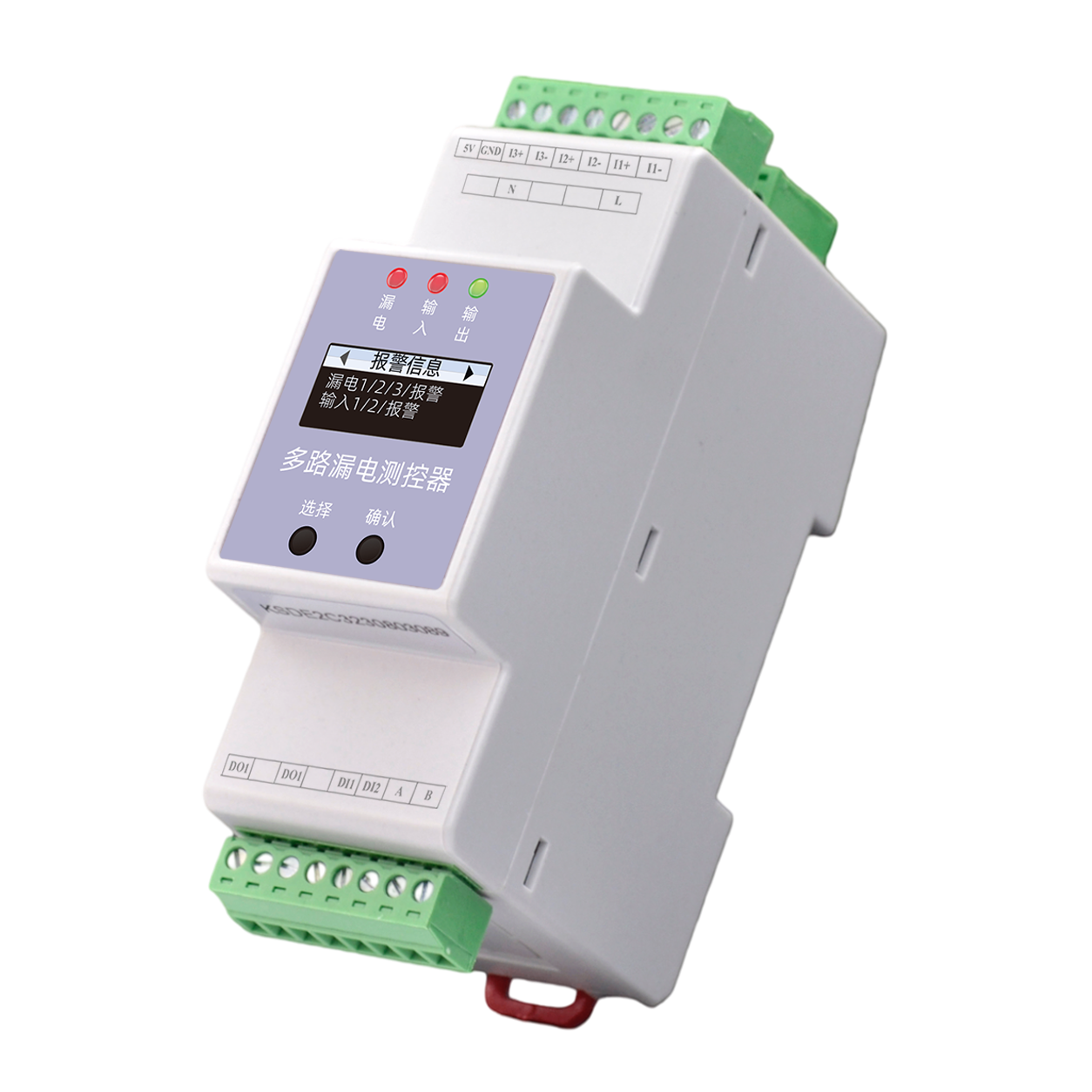

資料準
高速晶片讓關鍵參數捕捉準、快、穩，並實現早期預測功能。糾錯演算法徹底解決"不報警"、"假報警"問題。
增配關鍵參數
開合式高精度感測器能夠在強電磁干擾下穩定執行，確保監測資料準確可靠。
全候性感測器
支援三路剩餘電流監測，獨立配置；支援2路DI輸入、1路繼電器輸出；支援閾值設定，可快速增加監測功能和數量。
採集要素全
支援聯動控制，標配OLED屏、物理按鍵，便利現場查詢、設定。RS485通訊、Modbus協議，36mm袖珍寬度。
專利演算法預測
特有軟體演算法專利技術及嵌入式程式，匹配工業級測控晶片，精準實現資料處理、預測性分析。
便捷靈活小巧
OLED屏顯+物理按鍵，插拔端子，35mm導軌安裝，36mm袖珍寬度，再小位置也方便佈設。
Selection Guide
選型說明
型號命名規則
ESC
-
1
2
3
1
0
-
R
1
電源
1=DC5V / 2=AC220V
2
顯示
1=數碼管 / 2=OLED屏
3
電流路數
1=1路 / 2=2路 / 3=3路
1
電流參數
1=10~3000mA（1A/0.5mA）
0
預留
0=預留
R
通訊方式
R=RS485（Modbus）
| 型號 | 供電 | 顯示 | 剩餘電流 | 開關量輸入 | 繼電器輸出 | RS485 Modbus |
|---|---|---|---|---|---|---|
| ESC-12110-R | DC 5V | OLED | 1路 | 2路 | 1路 | 支援 |
| ESC-12210-R | DC 5V | OLED | 2路 | 2路 | 1路 | 支援 |
| ESC-12310-R | DC 5V | OLED | 3路 | 2路 | 1路 | 支援 |
| ESC-22110-R | AC 220V | OLED | 1路 | 2路 | 1路 | 支援 |
| ESC-22210-R | AC 220V | OLED | 2路 | 2路 | 1路 | 支援 |
| ESC-22310-R | AC 220V | OLED | 3路 | 2路 | 1路 | 支援 |
剩餘電流互感器選型
型號命名：ZRCT-45(C)/0.5
ZRCT
剩餘電流互感器
內徑（母排為橫方向）
30mm / 45mm / 65mm / 80mm / 100mm / 150mm
應用範圍 / 精度等級
C=電纜 / B=母排；0.2 / 0.5 / 1.0級
* 配電櫃母線用剩餘電流互感器需額外定製。
Technical Parameters
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V（5V款）/ AC 180~250V（220V款） |
| 產品功耗 | ≤ 2W |
| 工作溫度 | -20℃ ~ 60℃ |
| 工作溼度 | < 95% |
| 產品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（長×寬×高） |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |

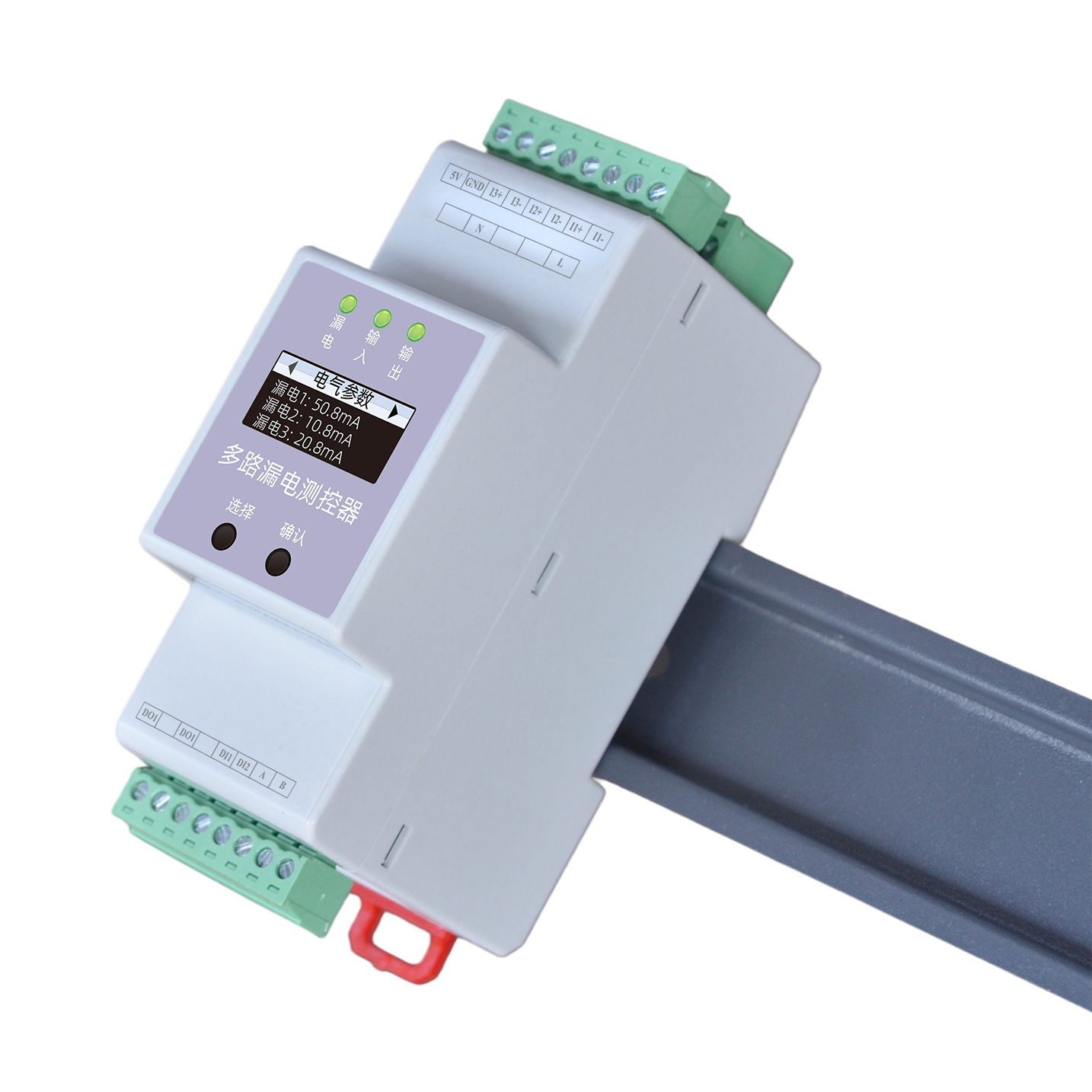

| 安裝方式 | 標準35mm導軌安裝 |
| 顯示方式 | OLED |
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
監測功能
| 剩餘電流(AC) | 10~3000mA，精度：1級，最多3路獨立監測 |
| 開關量輸入 | 幹接點輸入，內建電源，2路 |
| 開關量輸出 | 繼電器輸出，觸點容量AC250V/3A、DC30V/3A，繼電器常開觸點，1路 |
| 聯動控制 | 支援DI聯動控制 |
| 閾值設定 | 支援閾值設定，可基於現場應用特性靈活配置 |
Installation Instructions
安裝說明
a
安裝尺寸圖
36mm
寬度
110mm
高度
69mm
深度
35mm
標準導軌
b

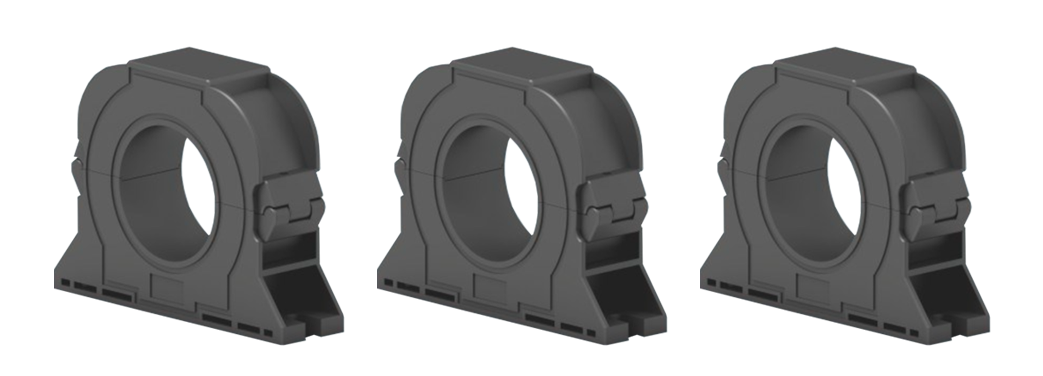

感測器說明
| 感測器 | 規格參數 |
|---|---|
| 剩餘電流互感器 | 電流比：1A/0.5mA；孔徑：45mm 型號：ZRCT-45(C)/0.5 可選內徑：30/45/65/80/100/150mm 應用範圍：C=電纜 / B=母排 精度等級：0.2 / 0.5 / 1.0級 |
c

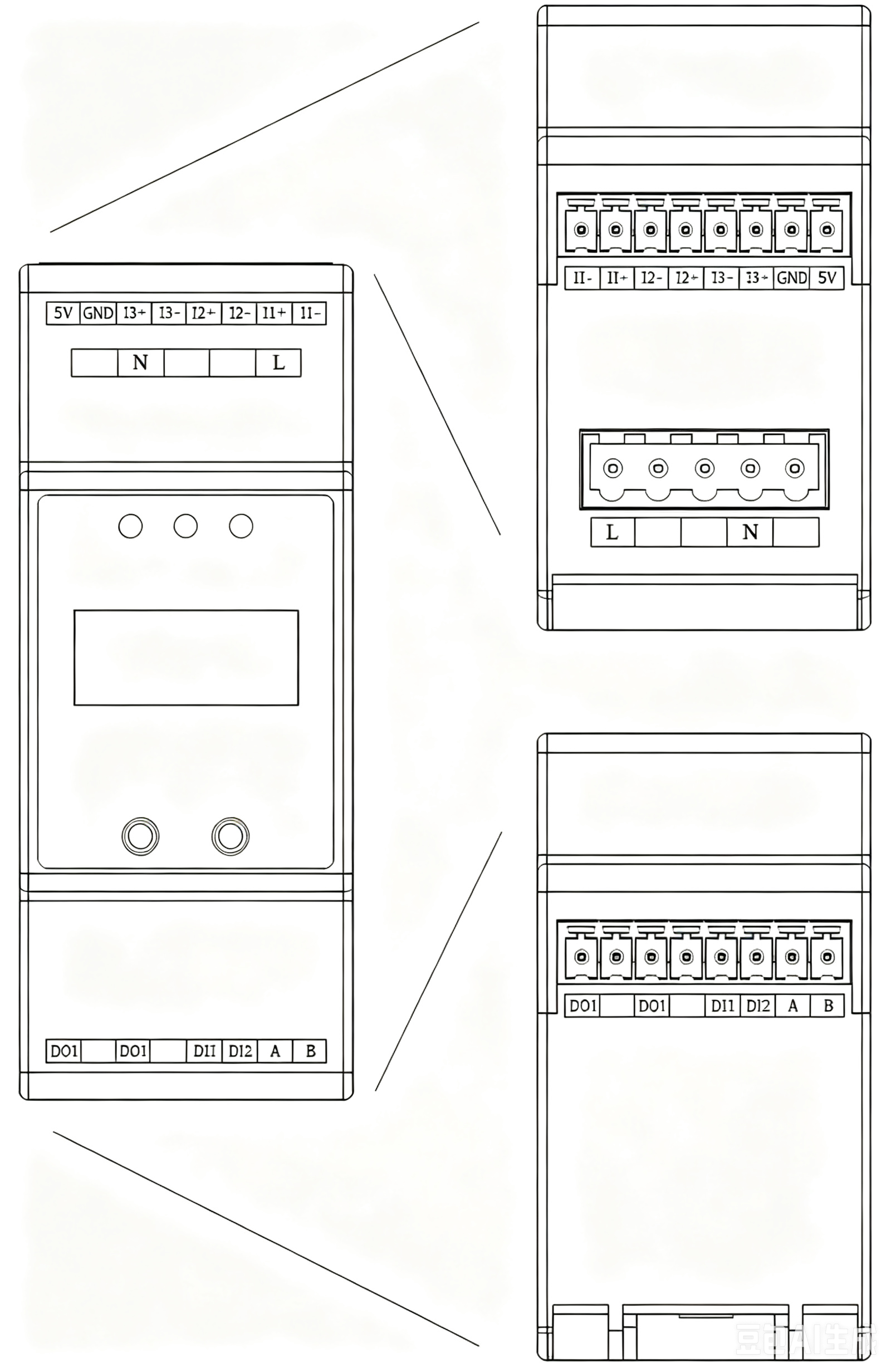

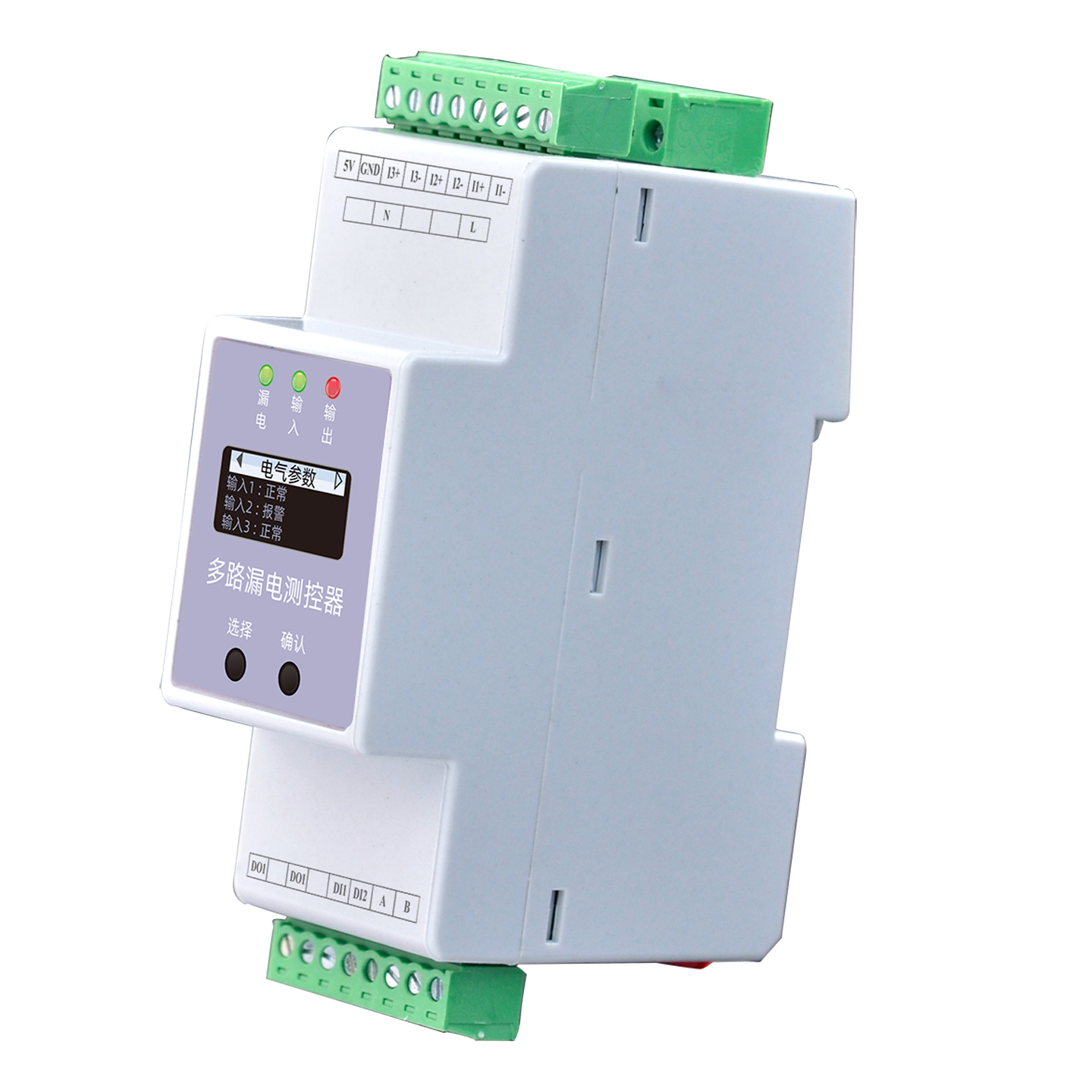

介面說明
接線定義
| 端子標識 | 名稱 | 說明 |
|---|---|---|
| L1 / N | 電源 | L1：火線；N：零線（220V款） |
| 5V / GND | 電源 | 5V：正極；GND：0V（5V款，與220V二選一） |
| A / B | RS485通訊 | A：RS485 A端；B：RS485 B端 |
| DI1 / DI2 | 開關量輸入 | 另一頭接GND，輸入不分方向 |
| DO1 / DO1' | 繼電器輸出 | 輸出不分方向 |
| I1+ / I1- | 漏電1輸入 | 漏電1輸入正端/負端 |
| I2+ / I2- | 漏電2輸入 | 漏電2輸入正端/負端 |
| I3+ / I3- | 漏電3輸入 | 漏電3輸入正端/負端 |
注意：220V交流輸入與5V直流電源輸入只能二選一，請勿同時接入。
