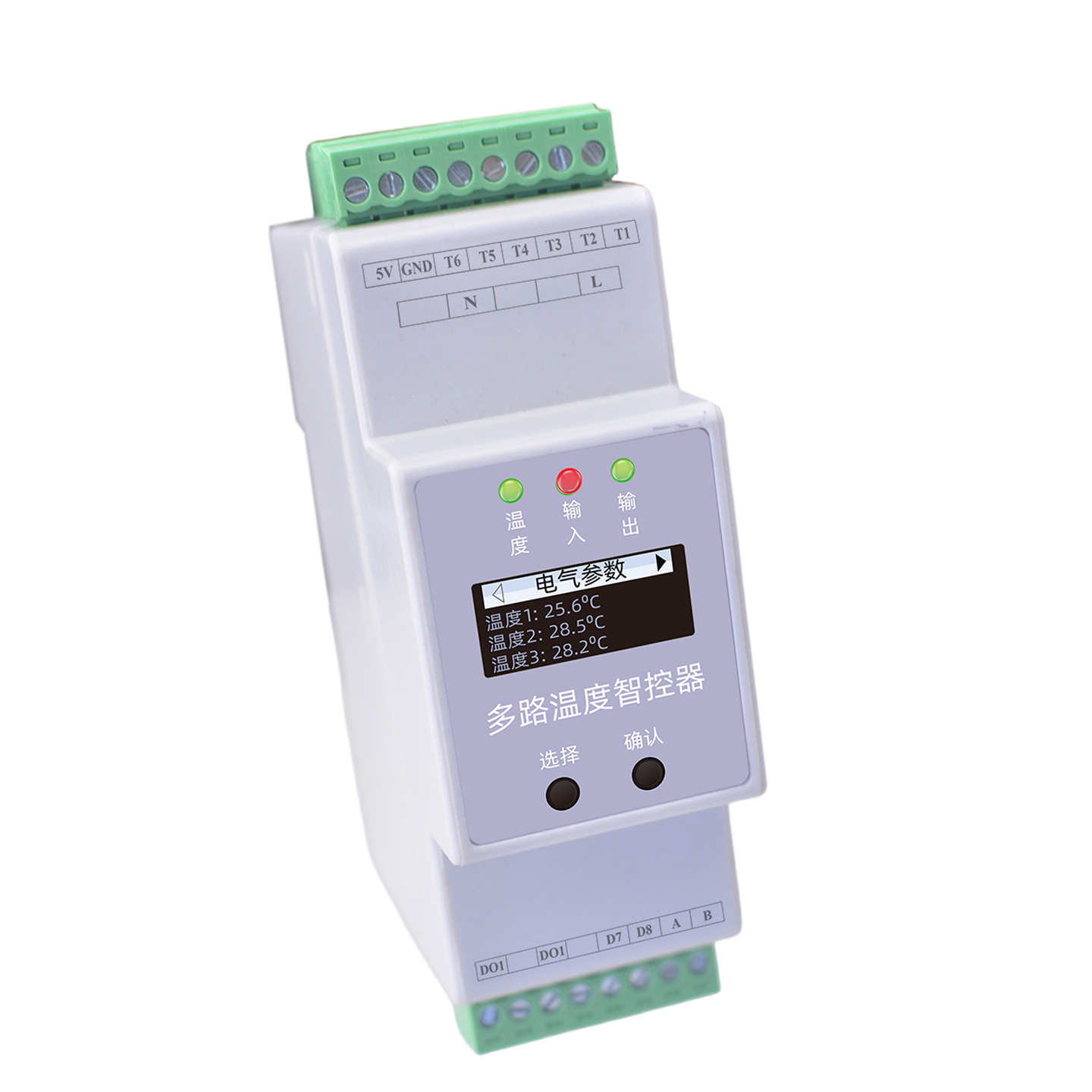

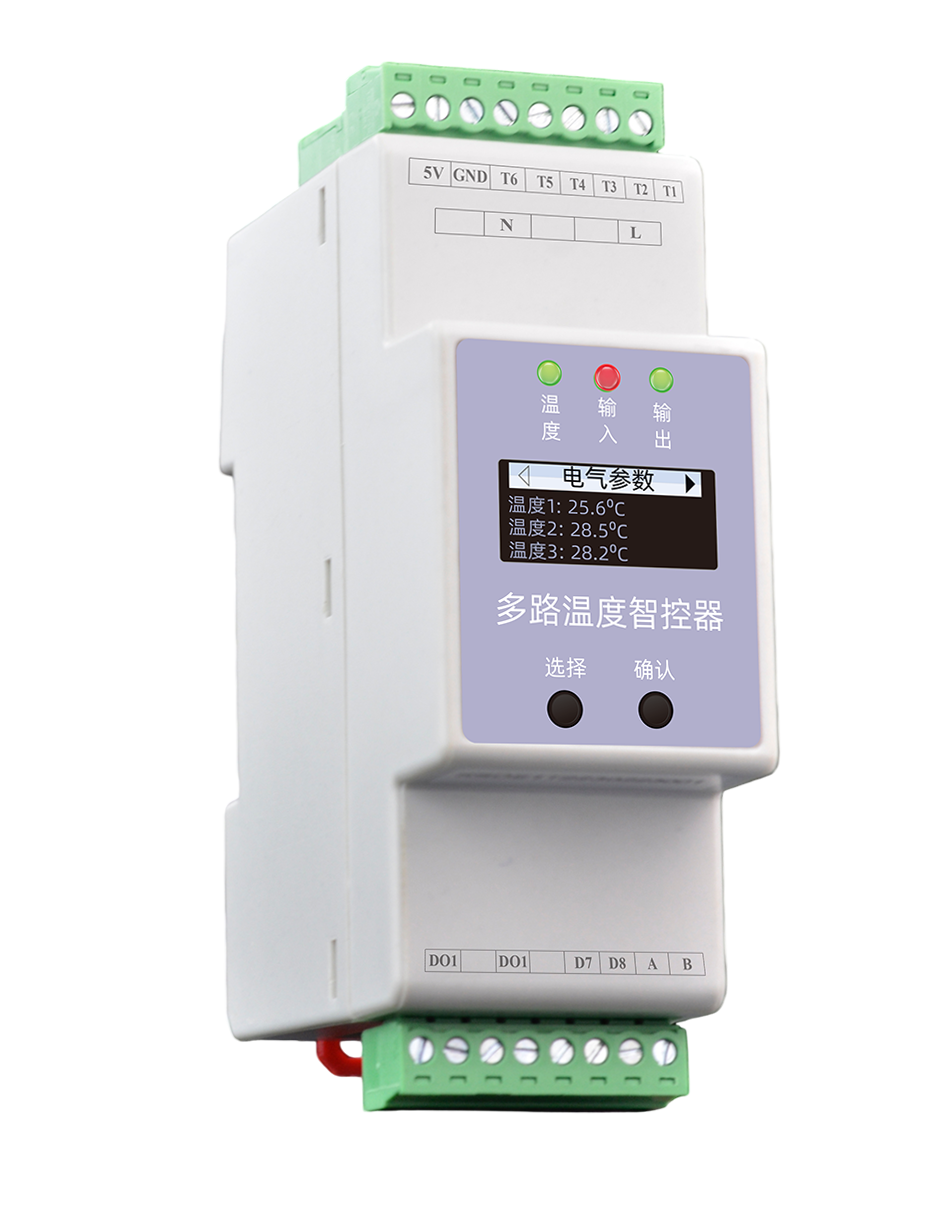

Product Overview
產品概述
EST多路溫度智控器採用特有的軟體演算法專利技術及嵌入式程式，匹配工業級測控晶片，精準實現資料處理、預測性分析等。透過實時監測開關觸頭等發熱點溫度，可發現異常發熱故障苗頭，從而防止故障的發生，並且透過溫度歷史記錄，對開關櫃"狀態維修"提供科學資料依據。
溫度感測不僅依賴溫度感測器，也與智控器的溫度採集、溫度分析、趨勢判斷等深度關聯，讓資料"可信賴"、"可智控"。
核心監測能力
- 8/100路溫度監測，支援有線NTC與無線433雙模式測溫。
- 專利演算法+高速晶片，資料準、快、穩，實現早期預測。
- 高精度溫度感測器，強電磁干擾下穩定執行，±1℃精度。
- OLED屏顯+物理按鍵，RS485通訊、Modbus協議，36mm袖珍寬度。
Product Features
產品特點
資料準
高速晶片讓關鍵參數捕捉準、快、穩，並實現早期預測；同時去掉無用參數，如：電流、溼度監測。
增配關鍵參數
高精度溫度感測器能夠在強電磁干擾下，穩定執行。
全候性感測器
應用範圍如配電櫃、配電箱內的一路或多路觸點的溫度監測及管理；也可以用於環境、特定空間的多路測溫。
適用範圍廣
適用於配電櫃、配電箱、開關觸頭、環境空間等多場景溫度監測。
便捷、靈活、小巧
支援聯動控制；標配為OLED屏、物理按鍵，便利現場查詢、設定等；RS485通訊、Modbus協議；36mm袖珍寬度，再小位置也方便佈設。
Selection Guide
選型說明
型號命名規則
EST
-
1
2
2
1
0
-
R
EST
產品
溫度監測模組
1
電源
1=DC5V / 2=AC220V
2
顯示
1=數碼管 / 2=OLED屏
2
測溫路數
2=8路 / 9=100路
1
測溫方式
1=有線NTC測溫 / 2=無線433測溫
0
預留
0=預留
R
通訊方式
R=RS485（Modbus）
| 型號 | 供電 | 顯示 | 溫度路數 | 繼電器輸出 | RS485/MODBUS |
|---|---|---|---|---|---|
| EST-12210-R | 5V | OLED | 8 | 1 | 支援 |
| EST-22210-R | 220V | OLED | 8 | 1 | 支援 |
| EST-12920-R | 5V | OLED | 100 | --- | 支援 |
| EST-22920-R | 220V | OLED | 100 | --- | 支援 |
Technical Parameters
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V (5V) 或 AC 180~250V (220V) |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 150g |
| 外形尺寸 | 36*110*69mm (長寬高) |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
| 顯示方式 | OLED |
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
監測功能
| 有線測溫 | NTC測溫：-30~125℃，±1℃ |
| 無線測溫 | 有源測溫：-20~100℃，±1℃；通訊方式：lora通訊；通訊最大路數：100路；取樣週期：1min（可設）；通訊有效距離：≤300m |
| 開關量輸出 | 繼電器輸出；觸點容量：AC250V/3A，DC30V/3A；繼電器常開觸點 |

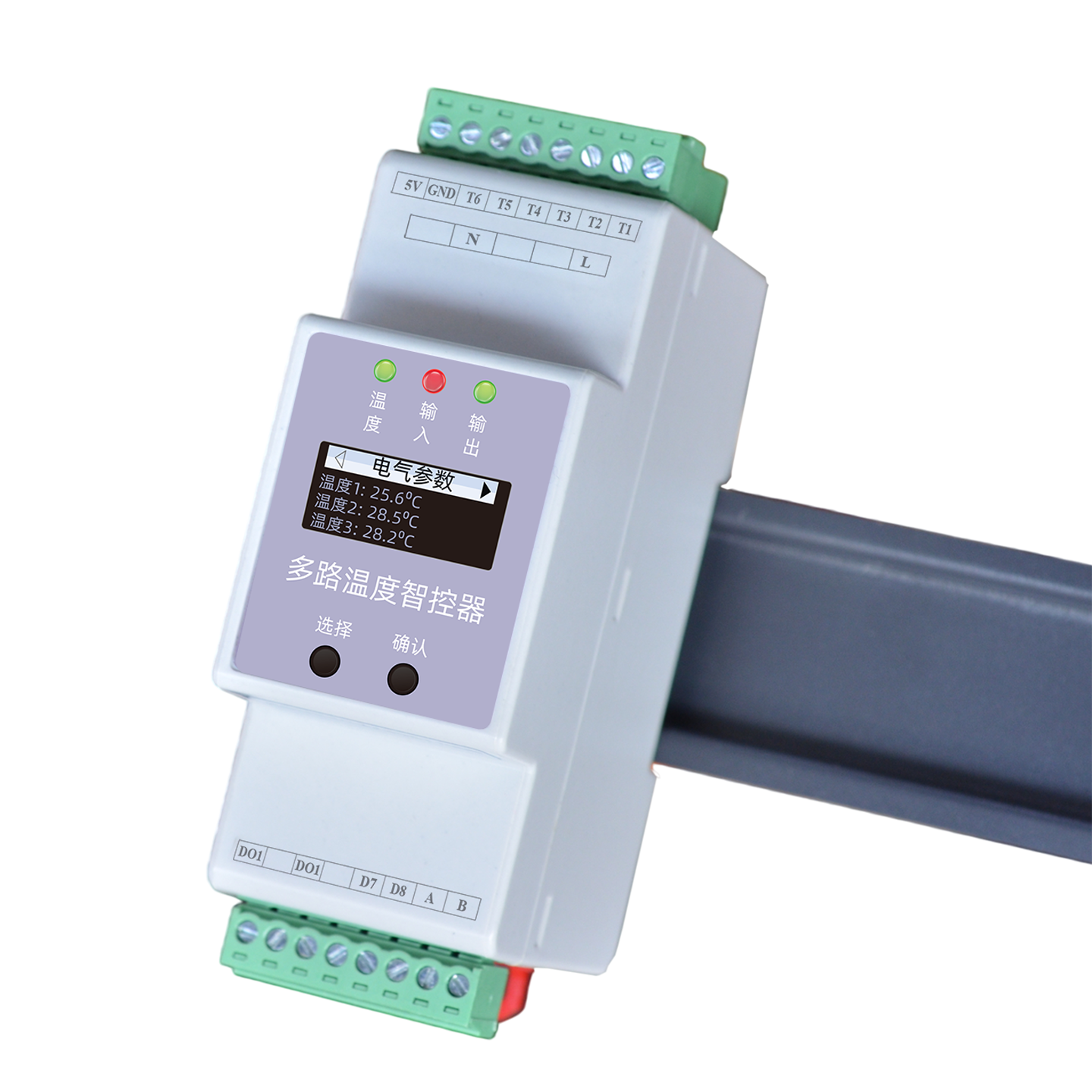

Installation Instructions
安裝說明
a
安裝尺寸圖
36mm
寬度
110mm
高度
69mm
深度
35mm
標準導軌
b
感測器說明

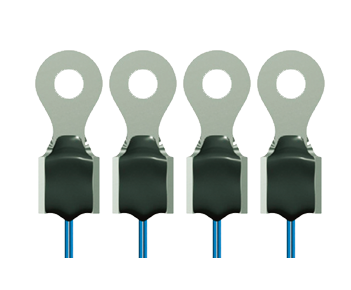

NTC感測器規格
| 參數 | 規格 |
|---|---|
| 阻值 (R25℃) | 10kΩ |
| 線長（預設） | 1m |
c

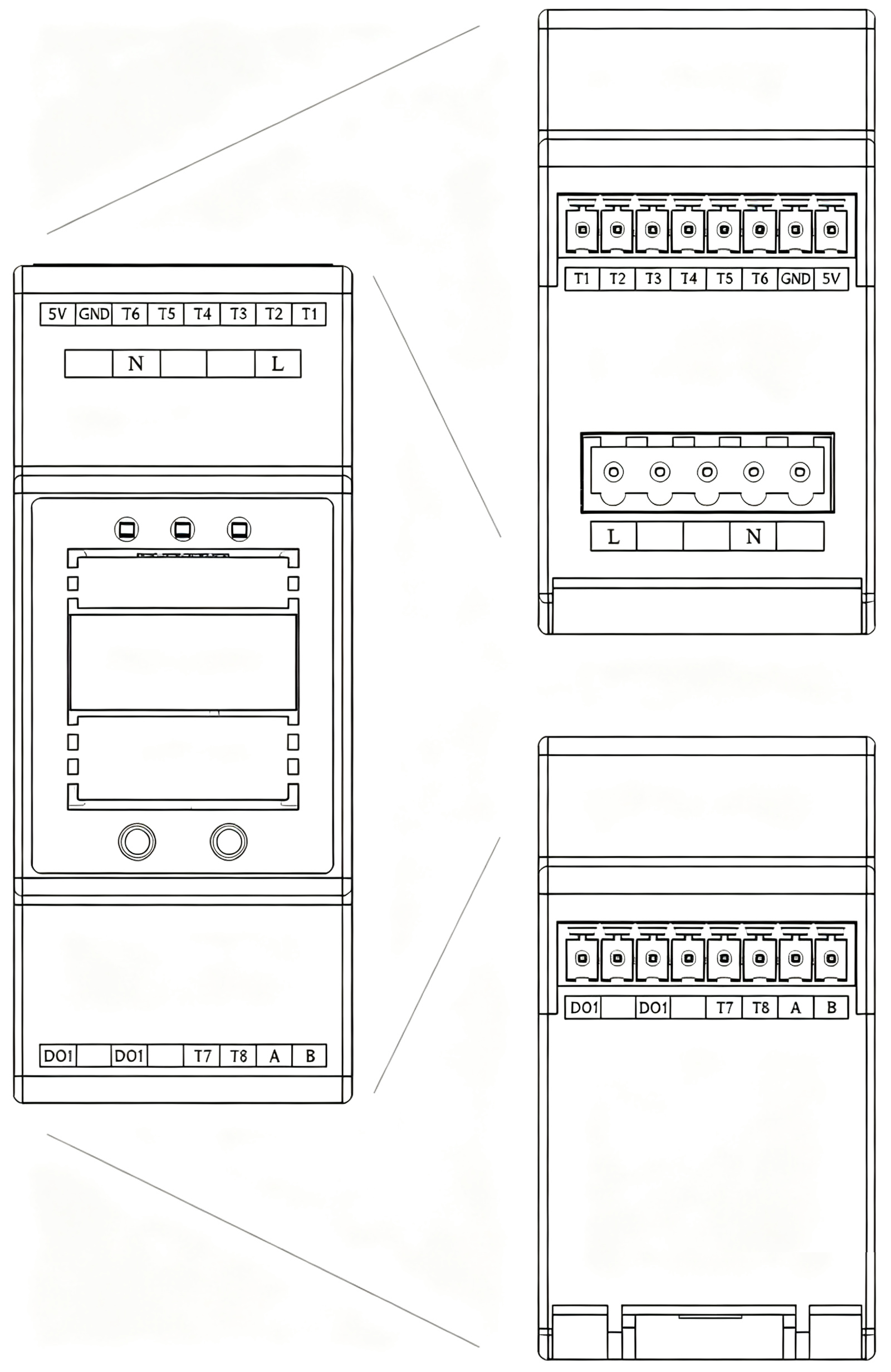

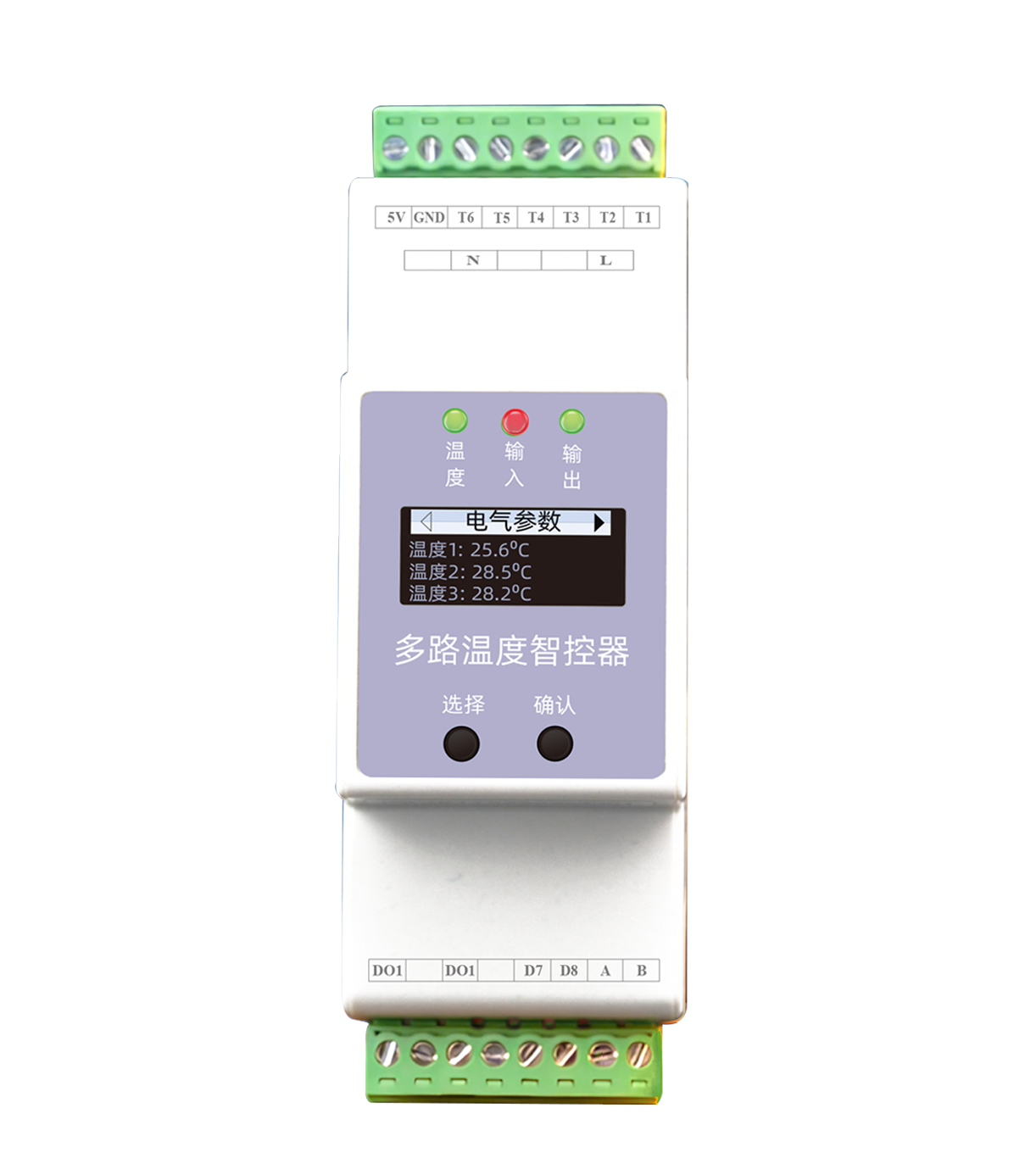

介面說明
接線定義
| 端子 | 定義 |
|---|---|
| L1 | 火線 |
| N | 零線 |
| 5V | 5V直流電源輸入 |
| GND | 0V |
| A | RS485 A端 |
| B | RS485 B端 |
| DO1 | 輸出端（繼電器輸出，輸出不分方向） |
| DO1' | 輸出端'（繼電器輸出，輸出不分方向） |
| T1 | NTC溫度1輸入（另一頭接GND，輸入不分方向） |
| T2 | NTC溫度2輸入（另一頭接GND，輸入不分方向） |
| T3 | NTC溫度3輸入（另一頭接GND，輸入不分方向） |
| T4 | NTC溫度4輸入（另一頭接GND，輸入不分方向） |
| T5 | NTC溫度5輸入（另一頭接GND，輸入不分方向） |
| T6 | NTC溫度6輸入（另一頭接GND，輸入不分方向） |
| T7 | NTC溫度7輸入（另一頭接GND，輸入不分方向） |
| T8 | NTC溫度8輸入（另一頭接GND，輸入不分方向） |
注意：220V交流輸入和5V直流電源輸入只能二選一。
