Product Overview
产品概述
ESX智能边缘计算网关内置边缘计算开发引擎，可对数据进行二次开发、处理。开放式数据采集开发引擎，支持用户自定义数据采集协议。内置防拆功能，配合用户进行远程催款。
集数据采集、边缘计算、协议转换、网络传输于一体，是连接现场设备与云端平台的核心枢纽。
核心能力
- 内置边缘计算开发引擎，支持数据二次开发、处理。
- 开放式数据采集开发引擎，支持用户自定义数据采集协议。
- 集数据采集、边缘计算、协议转换、网络传输于一体。
- 内置防拆功能，配合用户进行远程催款，连接现场与云端。
Product Features
产品特点
数据准
内置主流PLC、HMI等设备的通讯协议，简单设置即可连接网。
内置协议
内置异常判断算法，可以对数据进行毫秒级报警处理。
报警预判
内置异常判断算法，可以对数据进行毫秒级报警处理。
联网方便
支持4G、WiFi、以太网连接平台，设置即可。
断网续传
可以插入SD卡，支持本地存储，网络恢复后自动补传。
节省流量
数据支持逢变+周期上传，可以极大节省流量。
路由功能
可当做4G路由器使用，给现场设备提供网络。
数据安全
内置非对称加密算法，数据传输过程加密。
交换功能
可以当做交换机使用，触摸屏+PLC通过模块组成局域网。
Selection Guide
选型说明
型号命名规则
ESX
-
02
2
3
G
R
ESX
产品
智能网关
02
网关类型
02=协议转换
2
安装方式
2=室内
3
供电方式
3=DC5V
G
上行通讯方式
E=Ethernet / G=4G
R
下行通讯方式
R=RS485
| 型号 | 供电 | 显示 | 支持接入设备数量 | 数据点数 | 向下通讯RS485 | 向上通讯有线以太网 | 向上通讯无线4G |
|---|---|---|---|---|---|---|---|
| ESX-0223-GR | 5V | OLED | 30 | 2000 | 2 | -- | 1 |
| ESX-0223-ER | 5V | OLED | 30 | 2000 | 2 | 1 | -- |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V (5V) |
| 产品功耗 | ≤12W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 150g |
| 外形尺寸 | 36*110*69mm (长宽高) |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

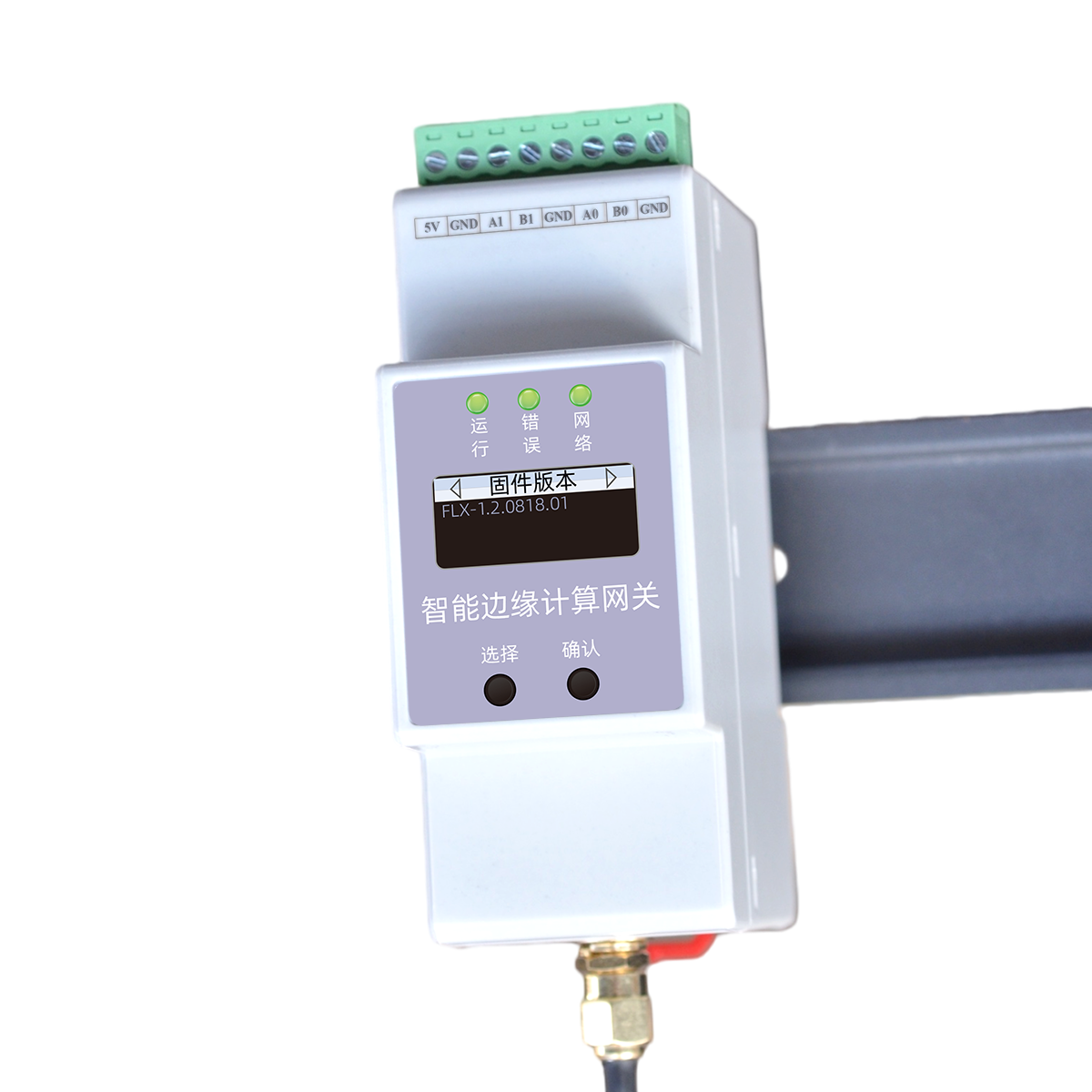

| 安装方式 | 标准35mm导轨装 |
| 显示方式 | OLED |
监测功能
| 向下通讯方式 | RS485 |
| 向上通讯方式 | 有线/RS485 |
| 支持接入设备数量 | 30 |
| 数据点数 | 2000 |
| 向下通讯RS485 | 2路 |
| 向上通讯有线以太网 | 1路（ESX-0223-ER） |
| 向上通讯无线4G | 1路（ESX-0223-GR） |
Installation Instructions
安装说明
a

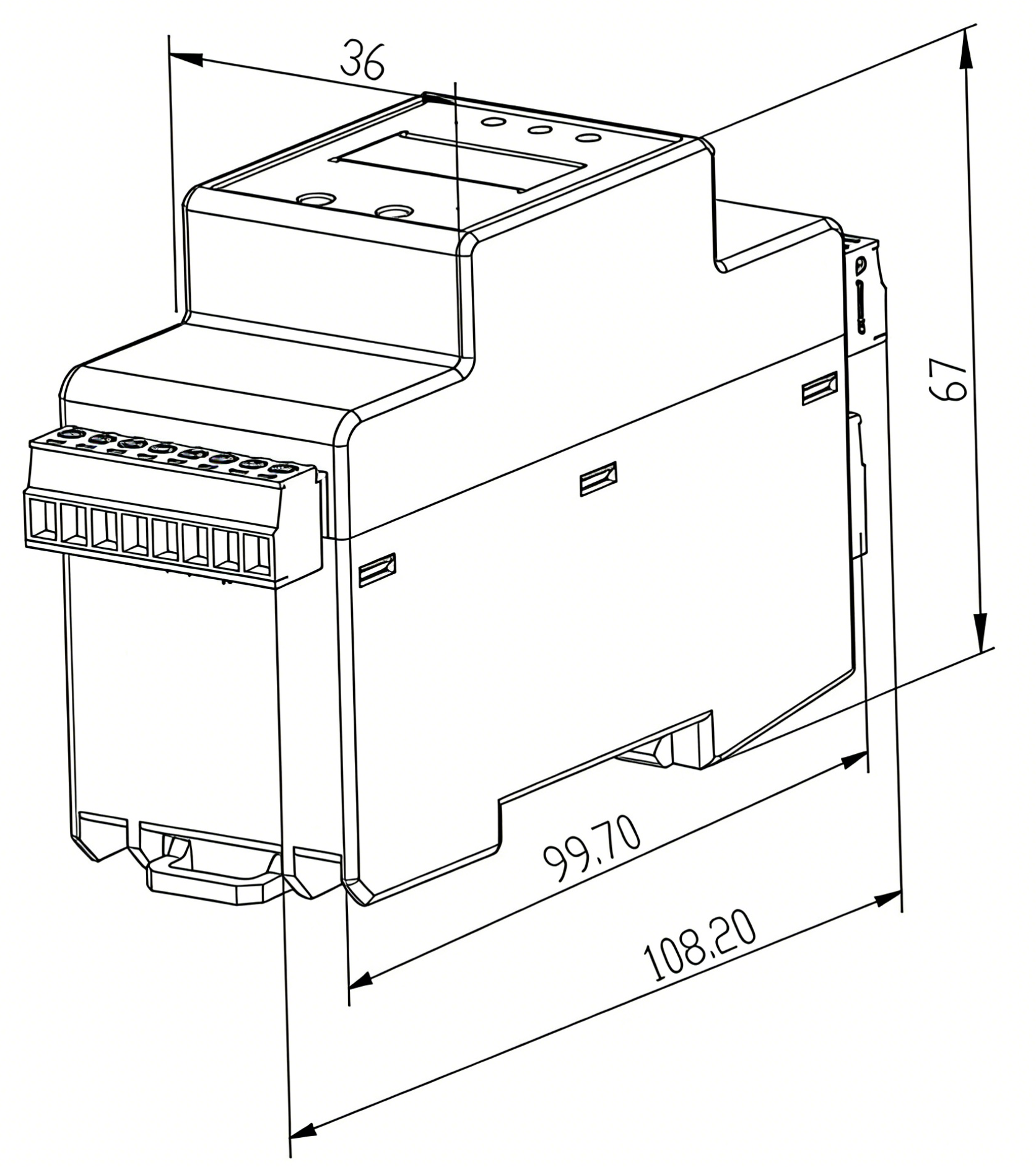

安装尺寸图
36mm
宽度
110mm
高度
69mm
深度
35mm
标准导轨
b

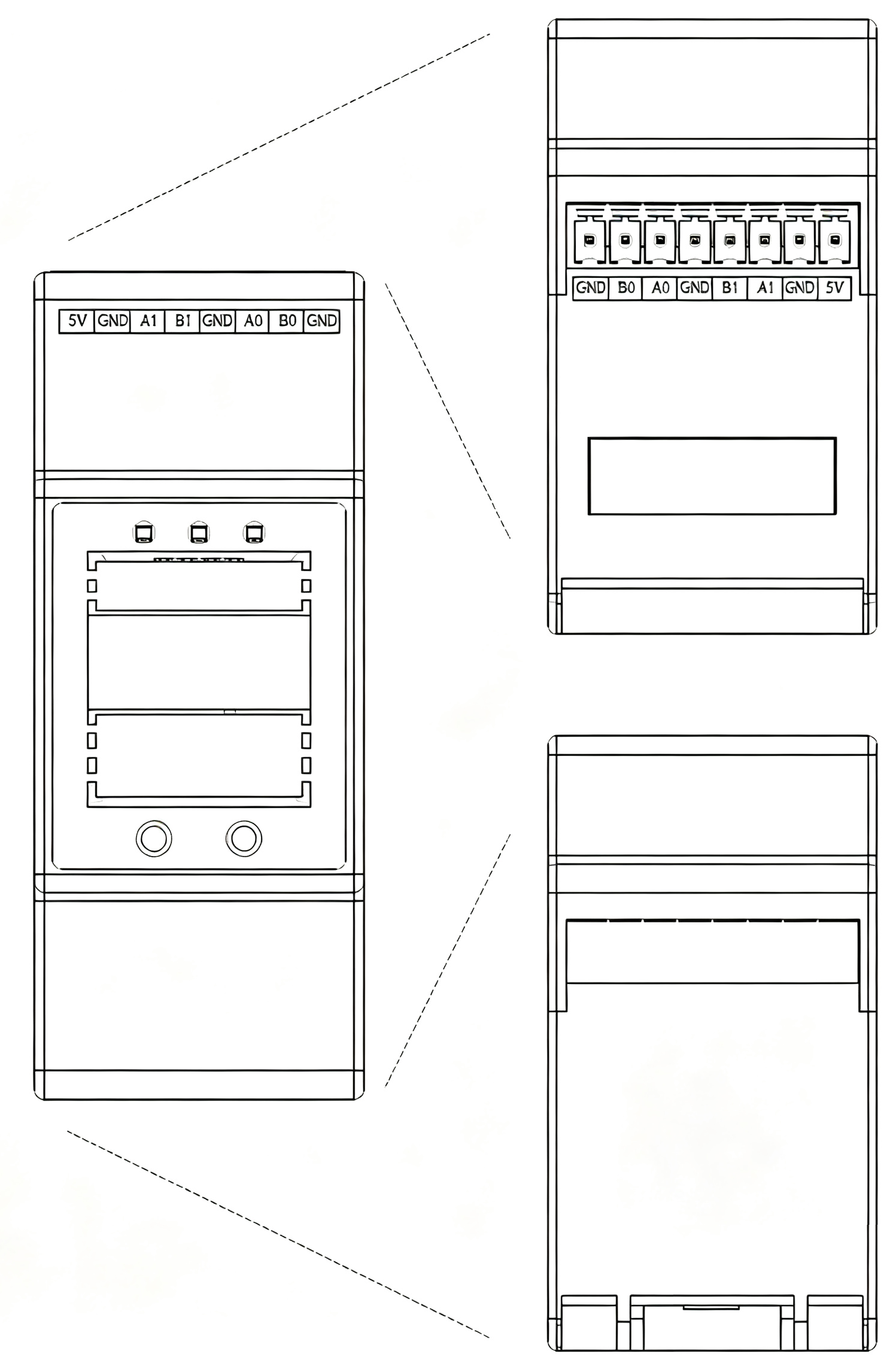

接口说明
接线定义
| 端子 | 定义 |
|---|---|
| 5V | 5V直流电源输入 |
| GND | 0V |
| A0 | RS485 A端 |
| B0 | RS485 B端 |
| A1 | RS485 A端 |
| B1 | RS485 B端 |
