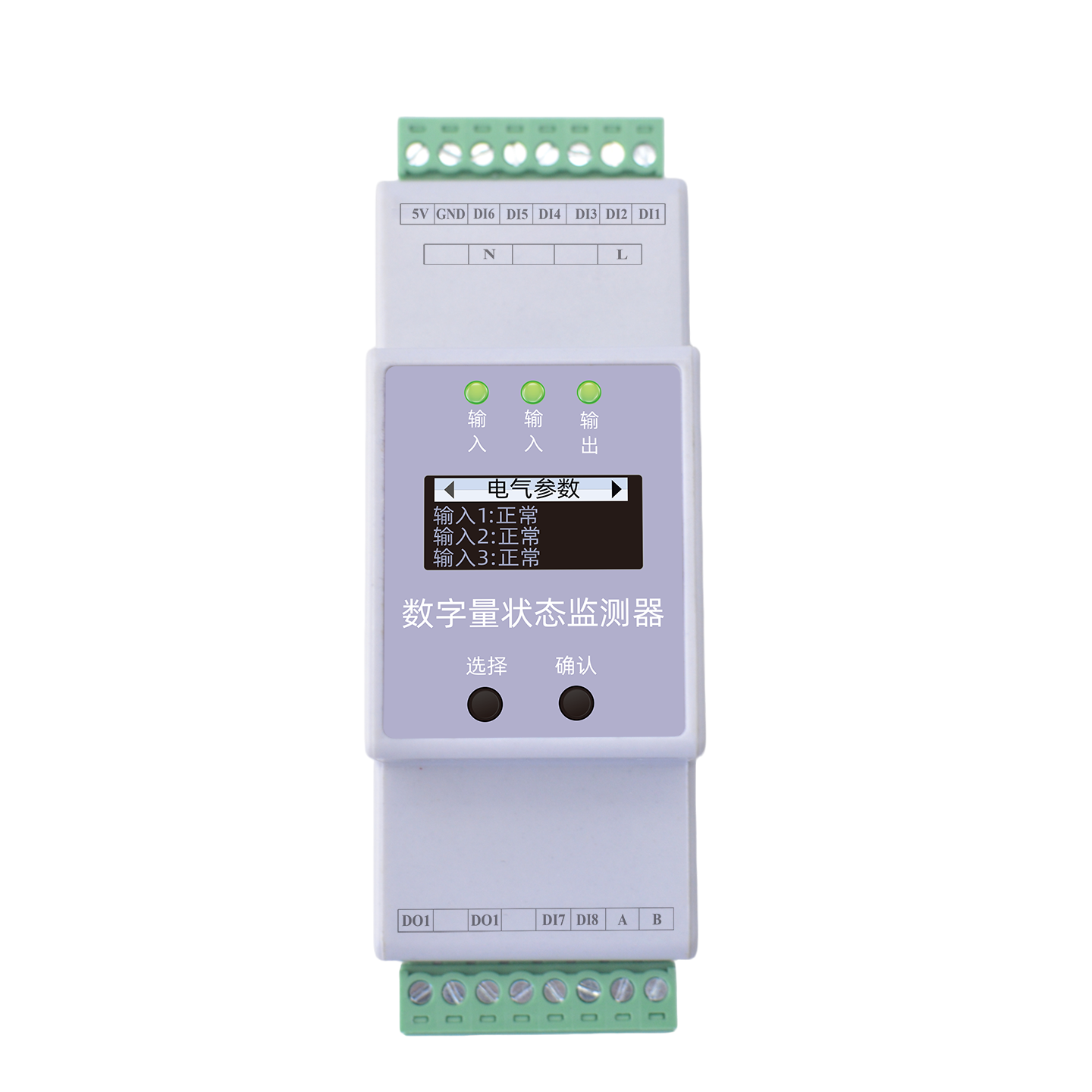

Product Overview
產品概述

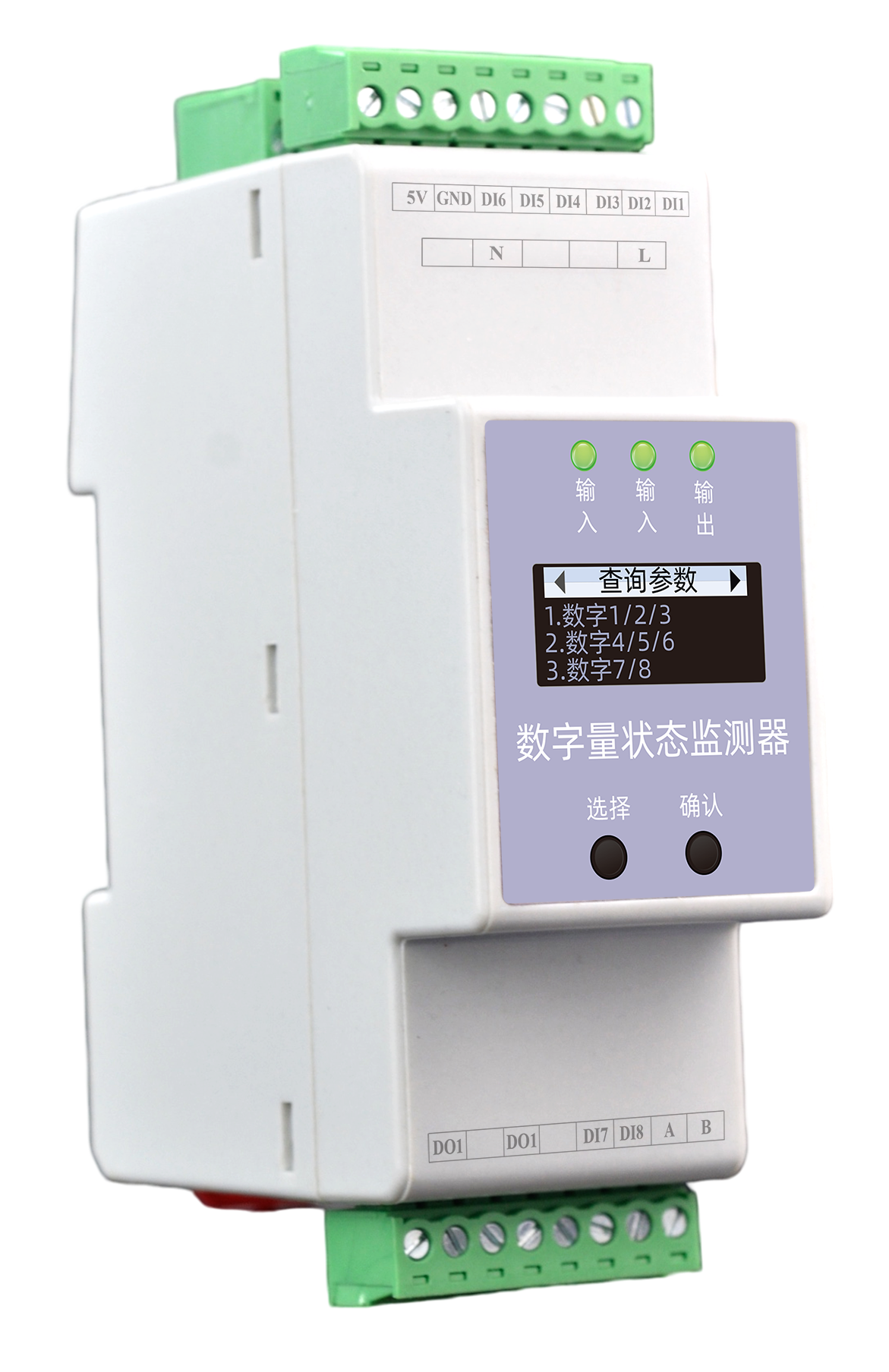

ESI數字量狀態監測器採用特有的軟體演算法專利技術及嵌入式程式，匹配工業級測控晶片，精準實現資料處理、預測性分析等。集"測、控、傳、智"一體，廣泛應用如：軍隊、石化、建築、園區、鐵路、港口、機場、農業、礦山、裝備、氣象、水務、環保、新能源等領域。
徹底解決"不報警"、"假報警"等現存問題，用糾錯演算法、高速取樣等技術，讓資料"可信賴"、"可智控"。
核心監測能力
- 8路幹接點開關量輸入，獨立配置，狀態精準監測。
- 糾錯演算法+高速取樣，資料準、快、穩，實現早期預測。
- 1路繼電器輸出，支援聯動控制，快速響應現場應用。
- OLED屏顯+物理按鍵，RS485通訊、Modbus協議，36mm袖珍寬度。

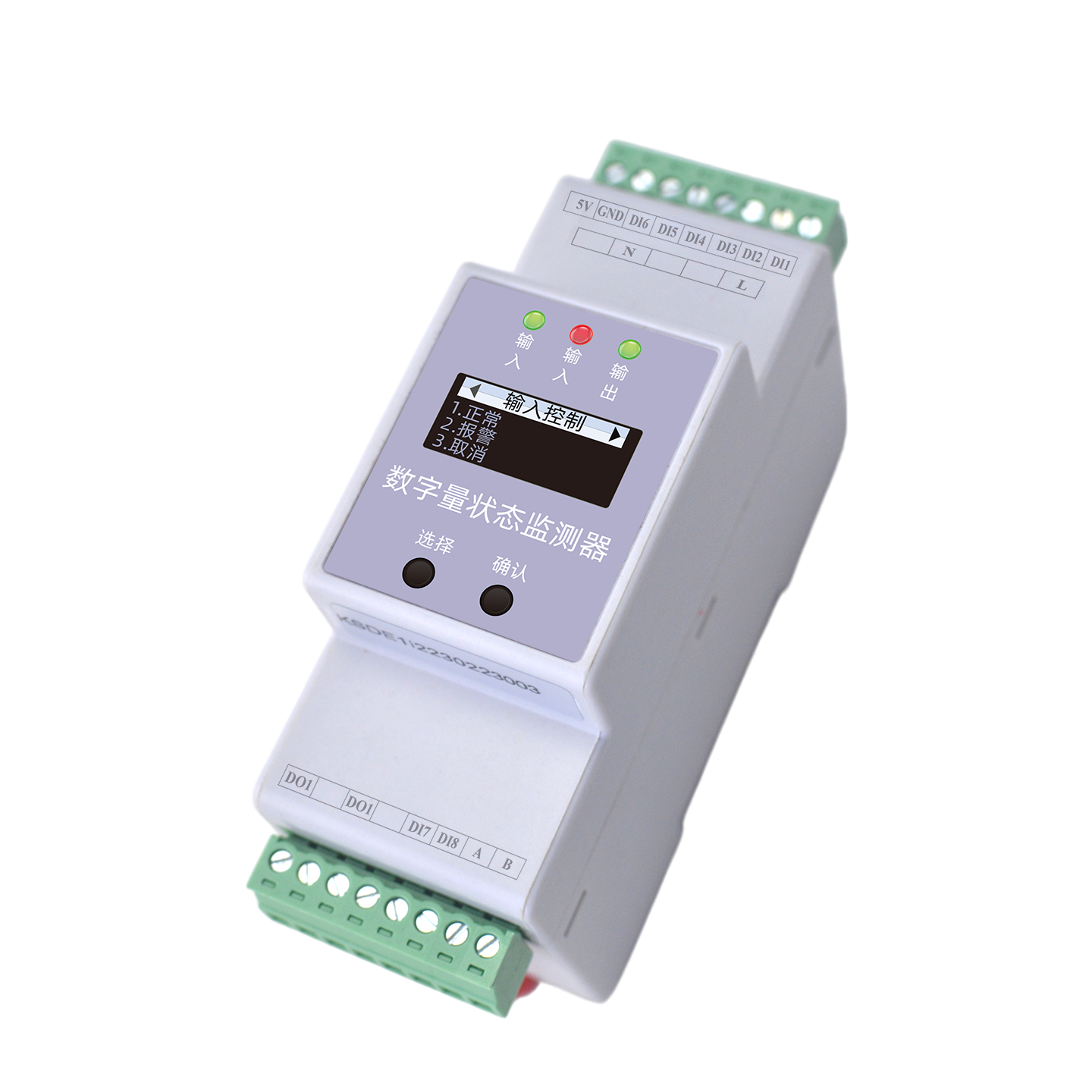

Product Features
產品特點
資料準
高速晶片讓關鍵參數捕捉準、快、穩並實現早期預測，同時去掉無用參數，如：電流、電壓監測。
增配關鍵參數
開合式高精度感測器能夠在強電磁干擾下，穩定執行。
全候性感測器
支援三路剩餘電流監測，獨立配置；支援2路DI輸入、1路繼電器輸出；支援閾值設定。能夠快速的基於現場的應用特性，增加更多監測功能、監測數量。
採集要素全
支援聯動控制；標配為OLED屏、物理按鍵，便利現場查詢、設定等；RS485通訊、Modbus協議；36mm袖珍寬度，再小位置也方便佈設。
便捷、靈活、小巧
36mm袖珍寬度設計，導軌安裝，適應各類緊湊安裝場景。
Selection Guide
選型說明
型號命名規則
ESI
-
1
O
1
1
0
-
R
ESI
產品
輸入監測模組
1
電源
1=DC5V / 2=AC220V
O
顯示
O=OLED屏
1
輸入路數
1=8路
1
輸入方式
1=幹接點輸入，內建電源
0
預留
0=預留
R
通訊方式
R=RS485（Modbus）
| 型號 | 供電 | 顯示 | 開關量輸入 | 繼電器輸出 | RS485/MODBUS |
|---|---|---|---|---|---|
| ESI-12110-R | 外部供電 5V | OLED | 8 | 1 | 支援 |
| ESI-22110-R | 220V | OLED | 8 | 1 | 支援 |
Technical Parameters
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V (5V) 或 AC 180~250V (220V) |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~70℃ |
| 工作溼度 | <95% |
| 產品重量 | 150g |
| 外形尺寸 | 36*110*69mm (長寬高) |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
| 顯示方式 | OLED |
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
監測功能
| 開關量輸入 | 幹接點輸入，內建電源 |
| 開關量輸出 | 繼電器輸出；觸點容量：AC250V/3A，DC30V/3A；繼電器常開觸點 |

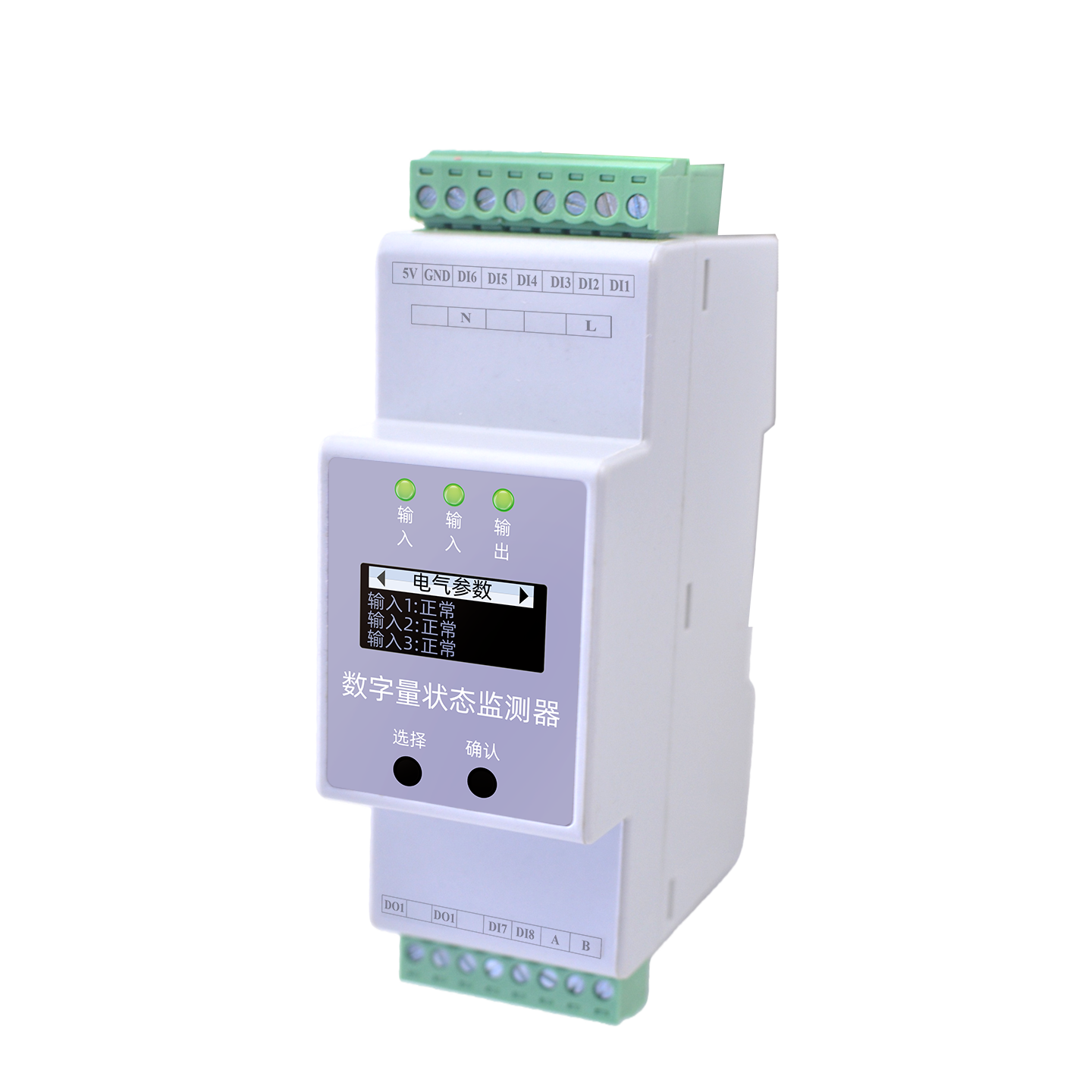

Installation Instructions
安裝說明
a
安裝尺寸圖
36mm
寬度
110mm
高度
69mm
深度
35mm
標準導軌
b

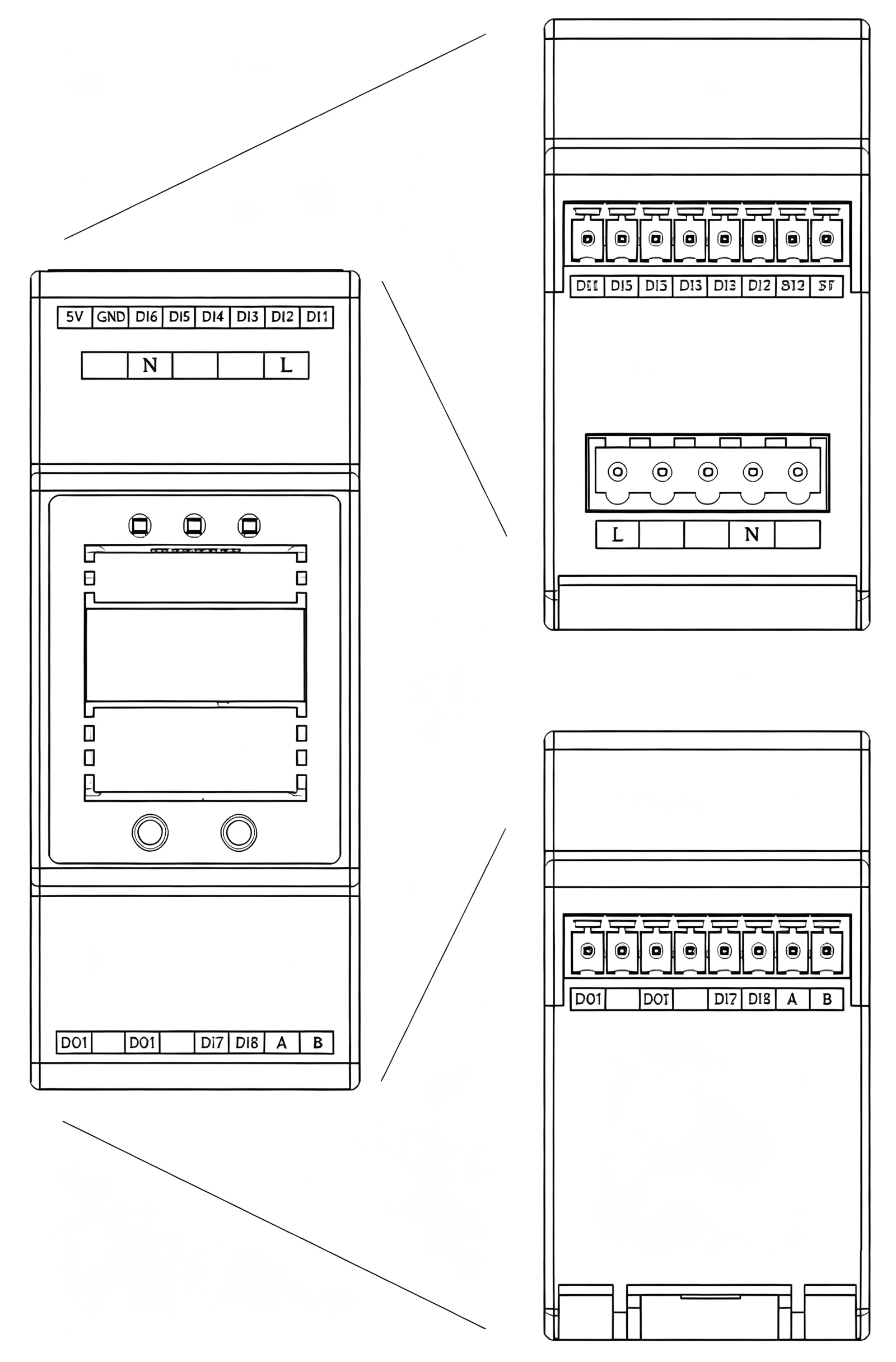

介面說明
接線定義
| 端子 | 定義 |
|---|---|
| L1 | 火線 |
| N | 零線 |
| 5V | 5V直流電源輸入 |
| GND | 0V |
| A | RS485 A端 |
| B | RS485 B端 |
| DO1 | 輸出端（繼電器輸出，輸出不分方向） |
| DO1' | 輸出端'（繼電器輸出，輸出不分方向） |
| DI1 | 開關量1輸入（另一頭接GND，輸入不分方向） |
| DI2 | 開關量2輸入（另一頭接GND，輸入不分方向） |
| DI3 | 開關量3輸入（另一頭接GND，輸入不分方向） |
| DI4 | 開關量4輸入（另一頭接GND，輸入不分方向） |
| DI5 | 開關量5輸入（另一頭接GND，輸入不分方向） |
| DI6 | 開關量6輸入（另一頭接GND，輸入不分方向） |
| DI7 | 開關量7輸入（另一頭接GND，輸入不分方向） |
| DI8 | 開關量8輸入（另一頭接GND，輸入不分方向） |
注意：220V交流輸入和5V直流電源輸入只能二選一。
