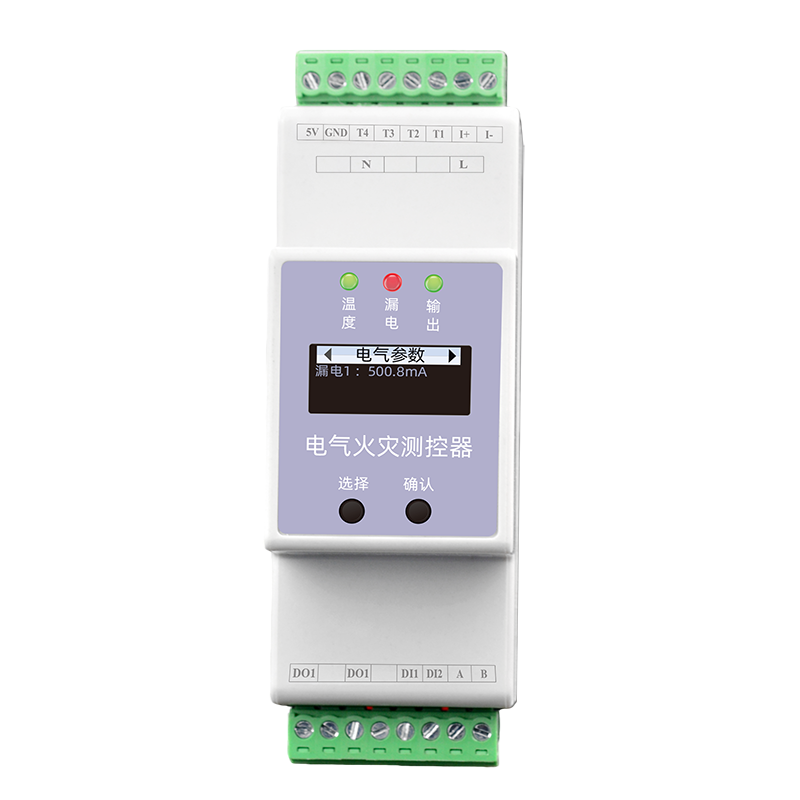

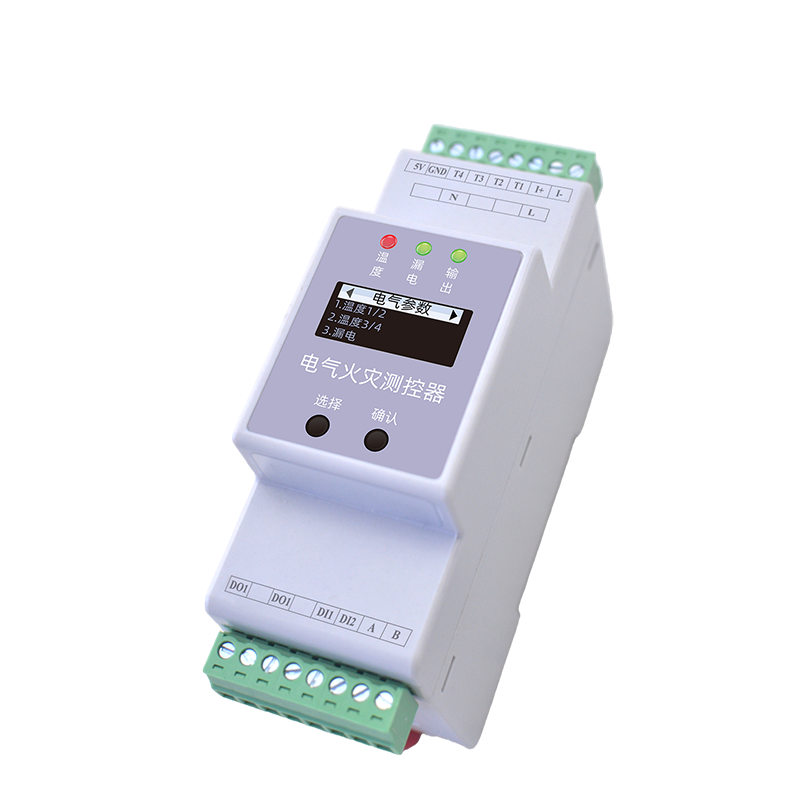

產品概述
ESF電氣火災測控器採用特有軟體演算法專利技術，實現對電氣系統中溫度、剩餘電流的準確監測和預測。電氣裝置的剩餘電流、溫度等資料指標出現異常時，感測器透過電磁感應原理、溫度變化效應收集指標變化資訊，輸送至訊號處理單元。
經過濾、放大、A/D轉換、分析、判斷、對比等智慧分析後，傳遞即時資料至電氣火災監控系統。高速晶片讓關鍵參數捕捉準、快、穩，並實現早期預測，同時去掉無用參數，專注核心安全指標。
核心監測能力
- 4路NTC溫度監測（-30~125°C，±1°C）。
- 1路剩餘電流監測（10~3000mA，1級精度）。
- 2路開關量輸入 + 1路繼電器輸出，支援聯動控制。
- 非接觸式開合型感測器，強電磁干擾下穩定執行。
產品特點
精準感知能力強
高速晶片讓關鍵參數捕捉準、快、穩，並實現早期預測，同時去掉無用參數如電流、電壓監測，專注核心安全指標。
增配關鍵參數
非接觸式開合型感測器能夠在強電磁干擾下穩定執行，確保監測資料準確可靠。
全候性感測器
支援4路溫度、1路剩餘電流監測，支援2路DI輸入、1路繼電器輸出，支援值設定，可快速基於現場應用特性增加監測功能。
採集要素全

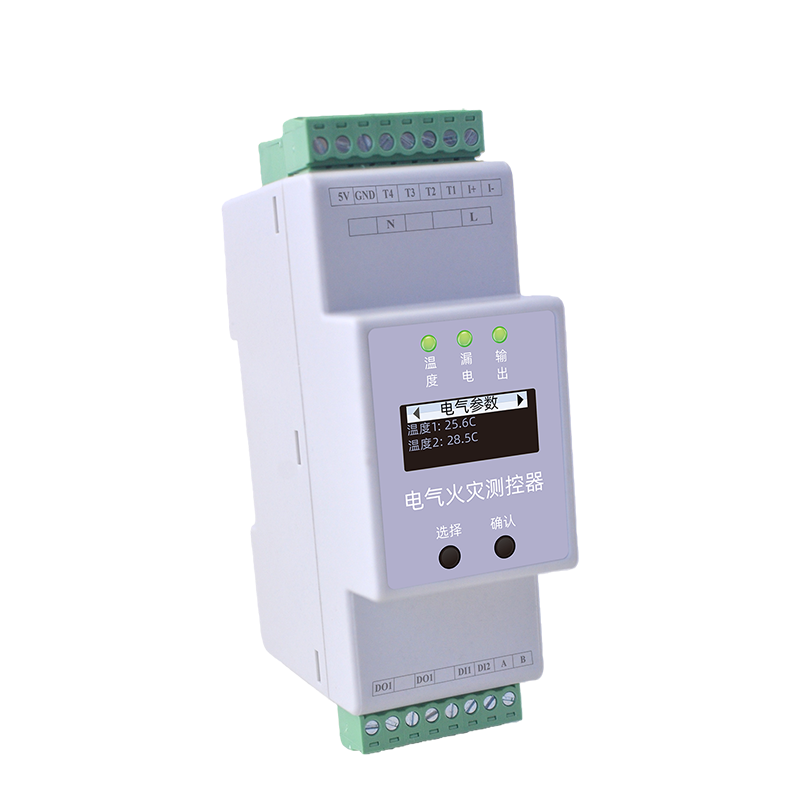

支援聯動控制，標配OLED屏、物理按鍵，便利現場查詢、設定。RS485通訊、Modbus協議，36mm袖珍寬度，再小位置也方便佈設。
專利演算法預測
採用特有軟體演算法專利技術，經過濾、放大、A/D轉換、分析、判斷、對比等智慧分析，實現對溫度、剩餘電流的準確監測和預測。
便捷靈活小巧

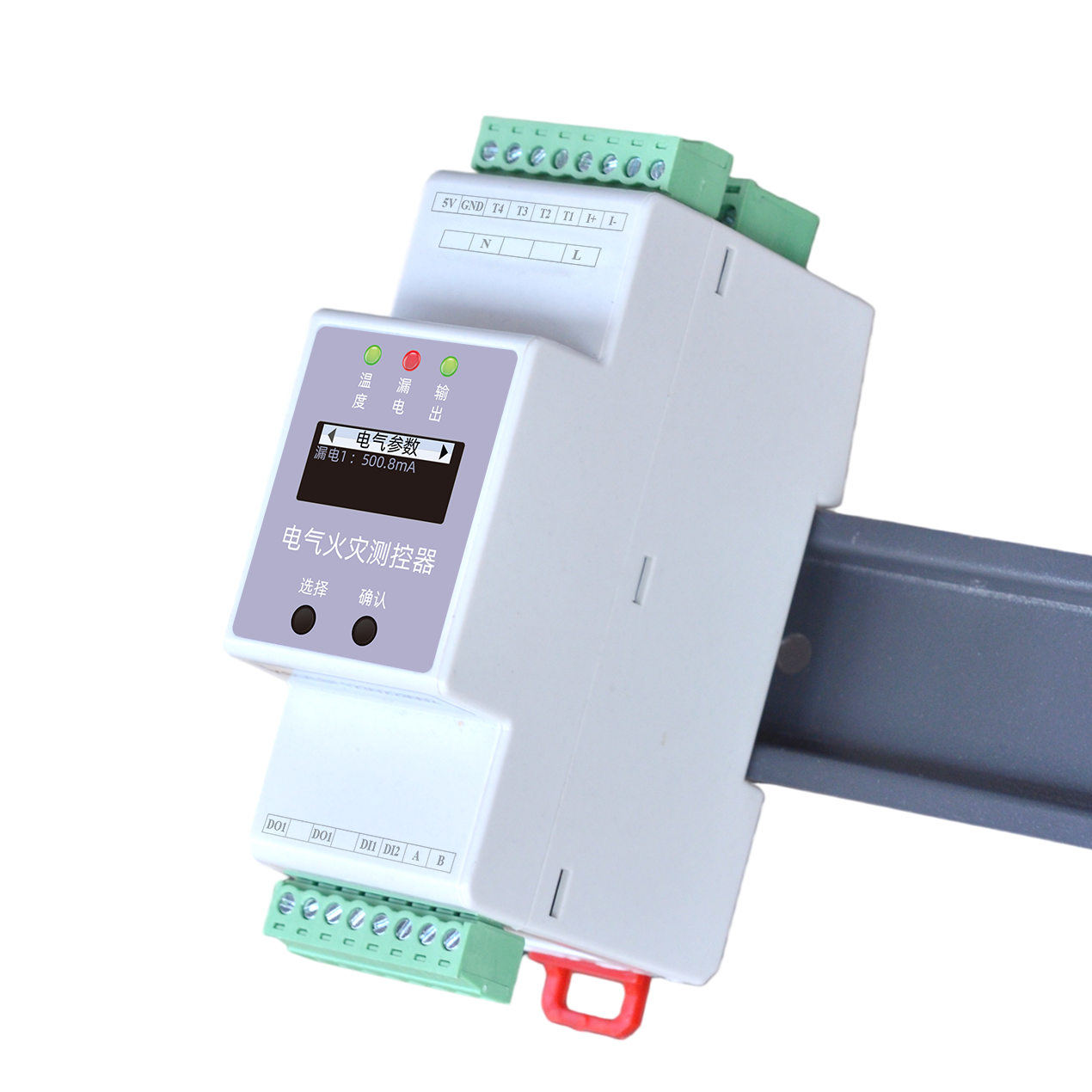

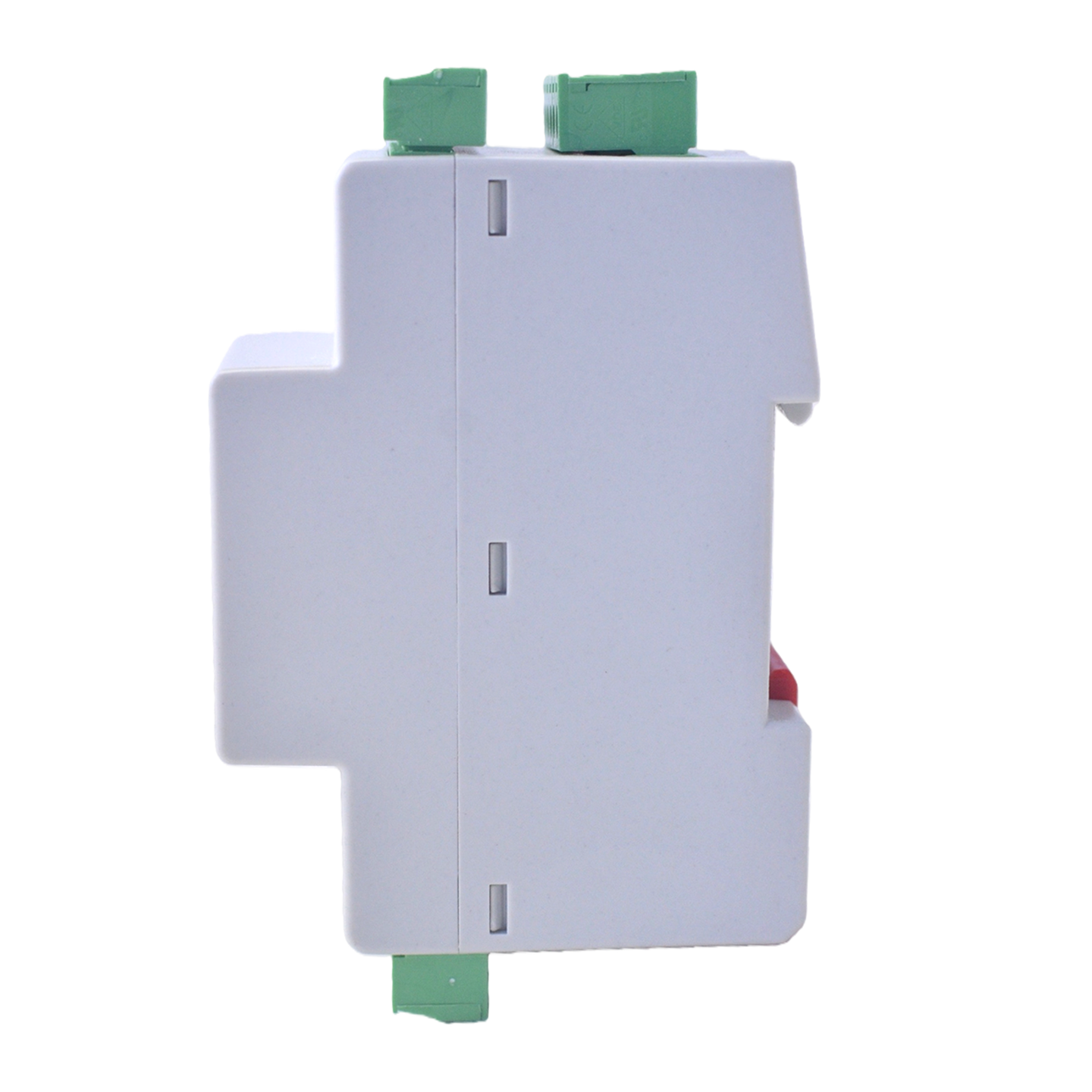

OLED屏顯+物理按鍵，插拔端子，35mm導軌安裝，36mm袖珍寬度，再小位置也方便佈設。
選型說明
型號命名規則
| 型號 | 供電 | 顯示 | 剩餘電流 | 溫度 | 開關量輸入 | 繼電器輸出 | RS485 Modbus |
|---|---|---|---|---|---|---|---|
| ESF-12111-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-12121-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-12131-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-12141-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-22111-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-22121-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-22131-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
| ESF-22141-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支援 |
* 如需其他配置，請聯絡銷售獲取定製方案。
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V（5V款）/ AC 180~250V（220V款） |
| 產品功耗 | ≤ 2W |
| 工作溫度 | -20℃ ~ 60℃ |
| 工作溼度 | < 95% |
| 產品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（長×寬×高） |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌安裝 |
| 顯示方式 | OLED |
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
監測功能
| 剩餘電流(AC) | 10~3000mA，精度：1級 |
| 溫度 | NTC測溫：-30~125°C，精度±1°C，4路 |
| 開關量輸入 | 幹接點輸入，內建電源，2路 |
| 開關量輸出 | 繼電器輸出，觸點容量AC250V/3A、DC30V/3A，繼電器常開觸點，1路 |
| 聯動控制 | 支援DI聯動控制 |
安裝說明
安裝尺寸圖

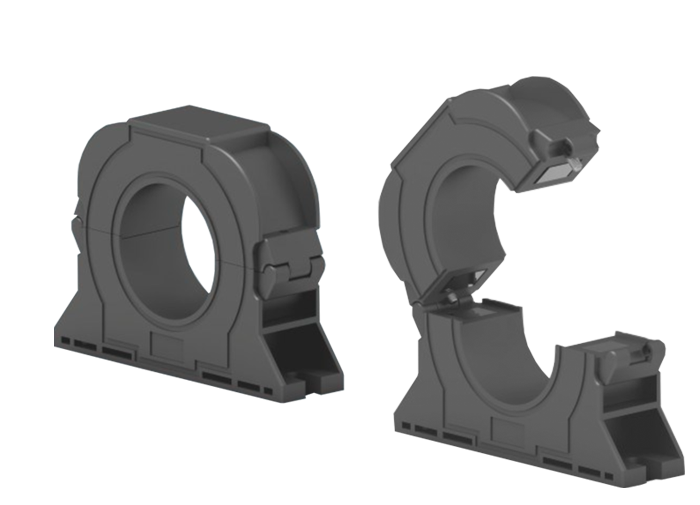

感測器說明
| 感測器 | 規格參數 |
|---|---|
| 剩餘電流互感器 | 電流比：1A/0.5mA；孔徑：45mm；線長（預設）：1m |
| NTC溫度感測器 | 阻值（R25°C）：10kΩ；線長（預設）：1m |

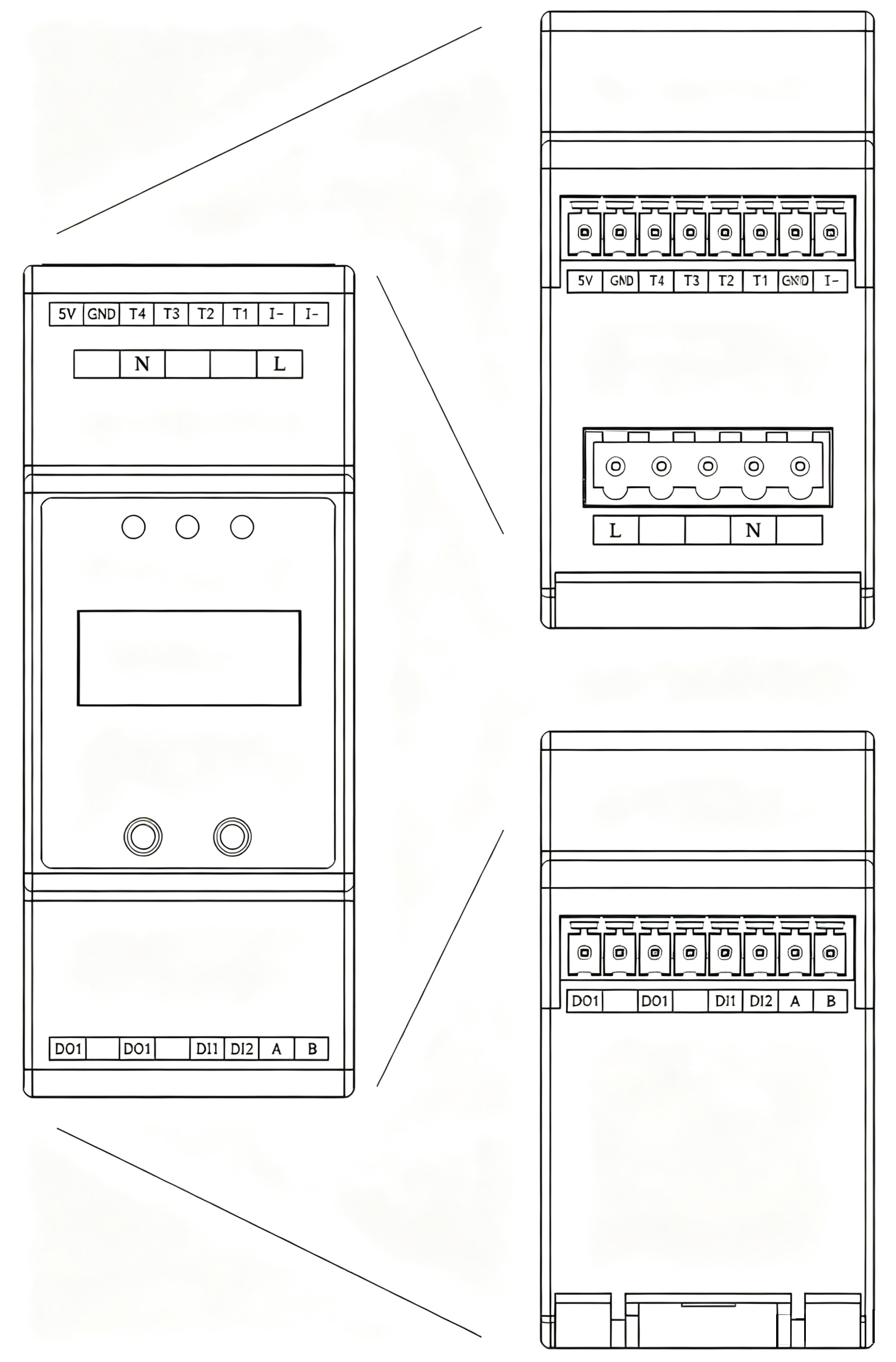

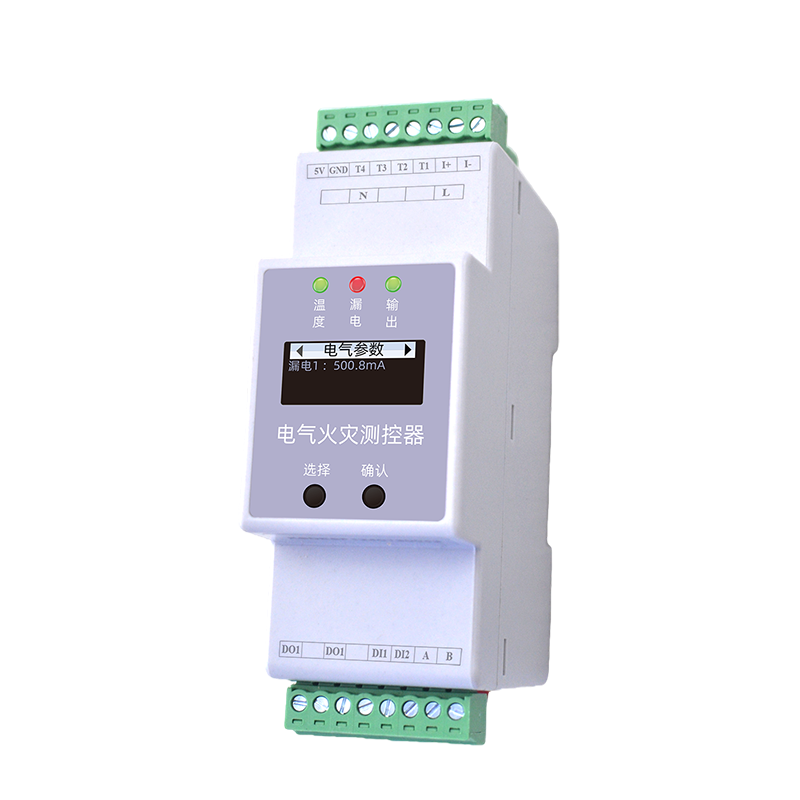

介面說明
接線定義
| 端子標識 | 名稱 | 說明 |
|---|---|---|
| L1 / N | 電源 | L1：火線；N：零線（220V款） |
| 5V / GND | 電源 | 5V：正極；GND：0V（5V款，與220V二選一） |
| A / B | RS485通訊 | A：RS485 A端；B：RS485 B端 |
| DI1 / DI2 | 開關量輸入 | 另一頭接GND，輸入不分方向 |
| DO1 / DO1' | 繼電器輸出 | 輸出不分方向 |
| T1 / T2 / T3 / T4 | 溫度輸入 | NTC溫度輸入，另一頭接GND，輸入不分方向 |
| I+ / I- | 漏電輸入 | 漏電輸入正端/負端 |
注意：220V交流輸入與5V直流電源輸入只能二選一，請勿同時接入。
核心要點
- 定義： ESF電氣火災測控器是FEXLINK專用於電氣火災監測的裝置，符合GB 14287標準，提供剩餘電流與溫度監測。
- 核心能力： 支援剩餘電流、線纜溫度監測，符合電氣火災監控系統標準，支援閾值報警與RS485上傳。
- 適用場景： 適用於高層建築、商業綜合體、醫院、學校等電氣火災監測場景。
- 相關產品： ESA電氣安全監測終端、ESC多路溫度測控器、SFA多要素測控器。
常見問題
Frequently Asked Questions
ESF電氣火災測控器是什麼？
ESF電氣火災測控器是FEXLINK專用於電氣火災監測的裝置，符合GB 14287標準，提供剩餘電流與溫度監測。
ESF電氣火災測控器適用於哪些場景？
適用於高層建築、商業綜合體、醫院、學校等電氣火災監測場景。
ESF電氣火災測控器與傳統方案有什麼區別？
相比普通剩餘電流繼電器，ESF符合電氣火災監控系統標準，提供專業報警與聯動介面。
ESF電氣火災測控器如何安裝和接入？
導軌安裝於配電櫃內，接入剩餘電流感測器與溫度感測器，連接RS485匯流排即可。
