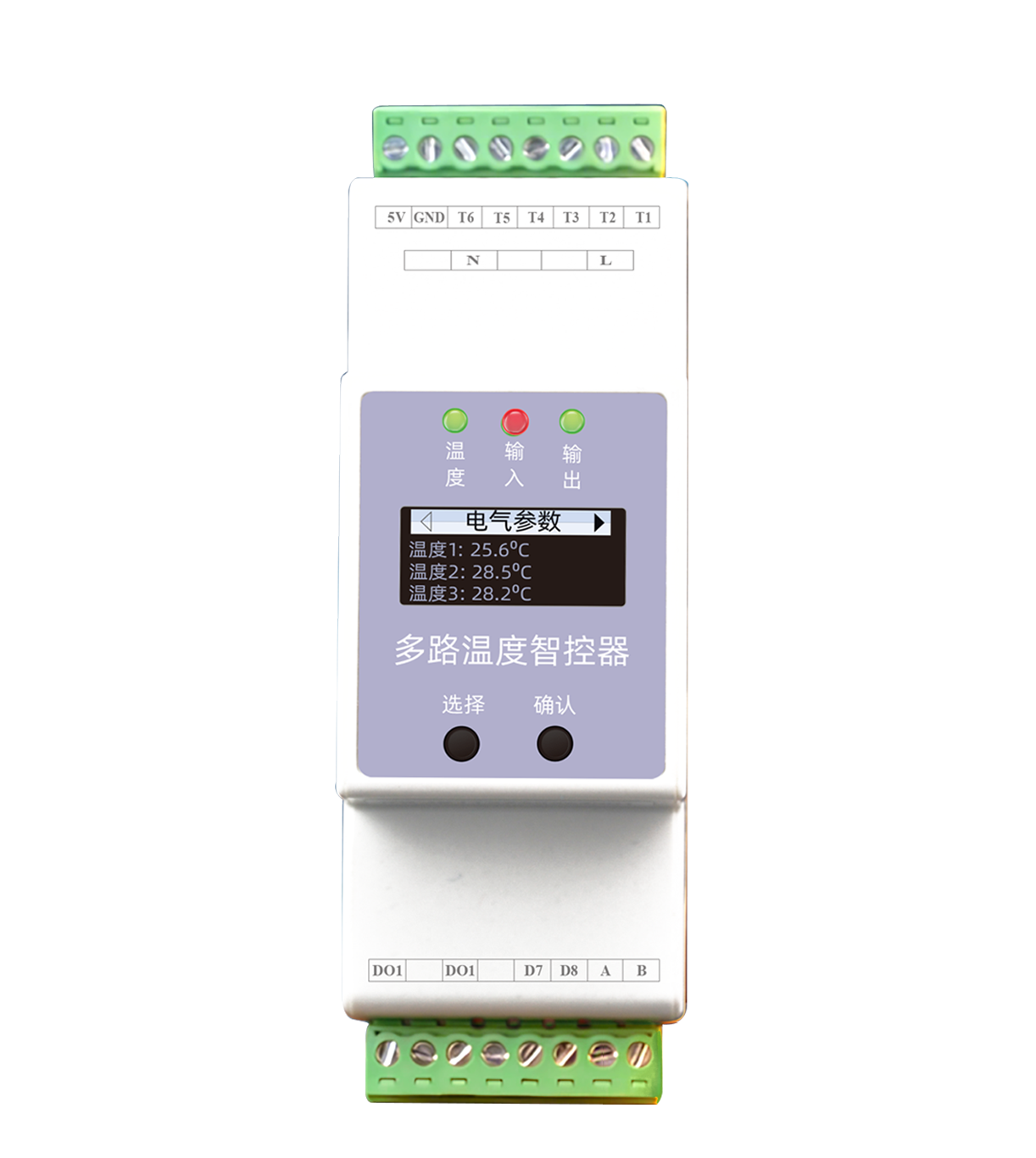

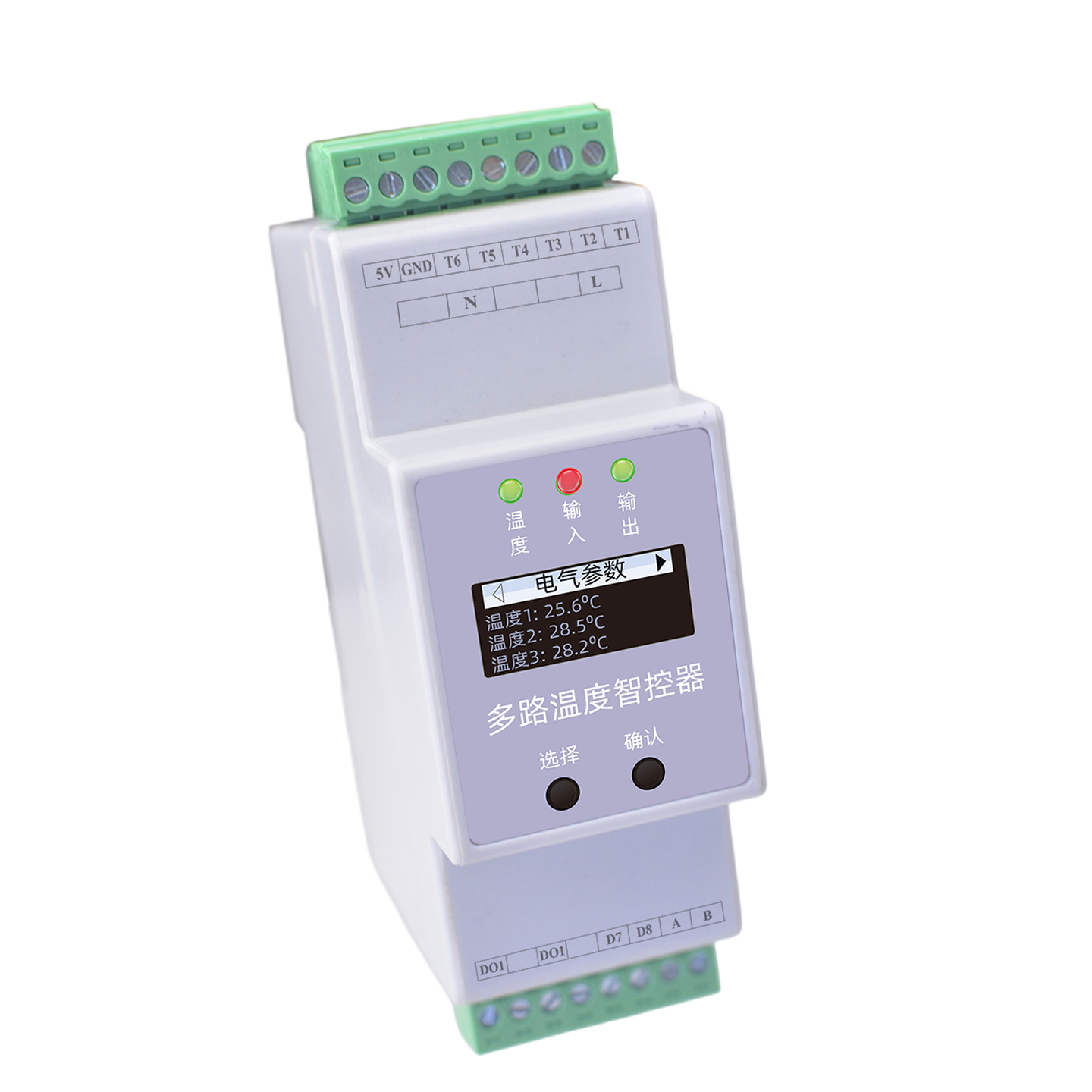

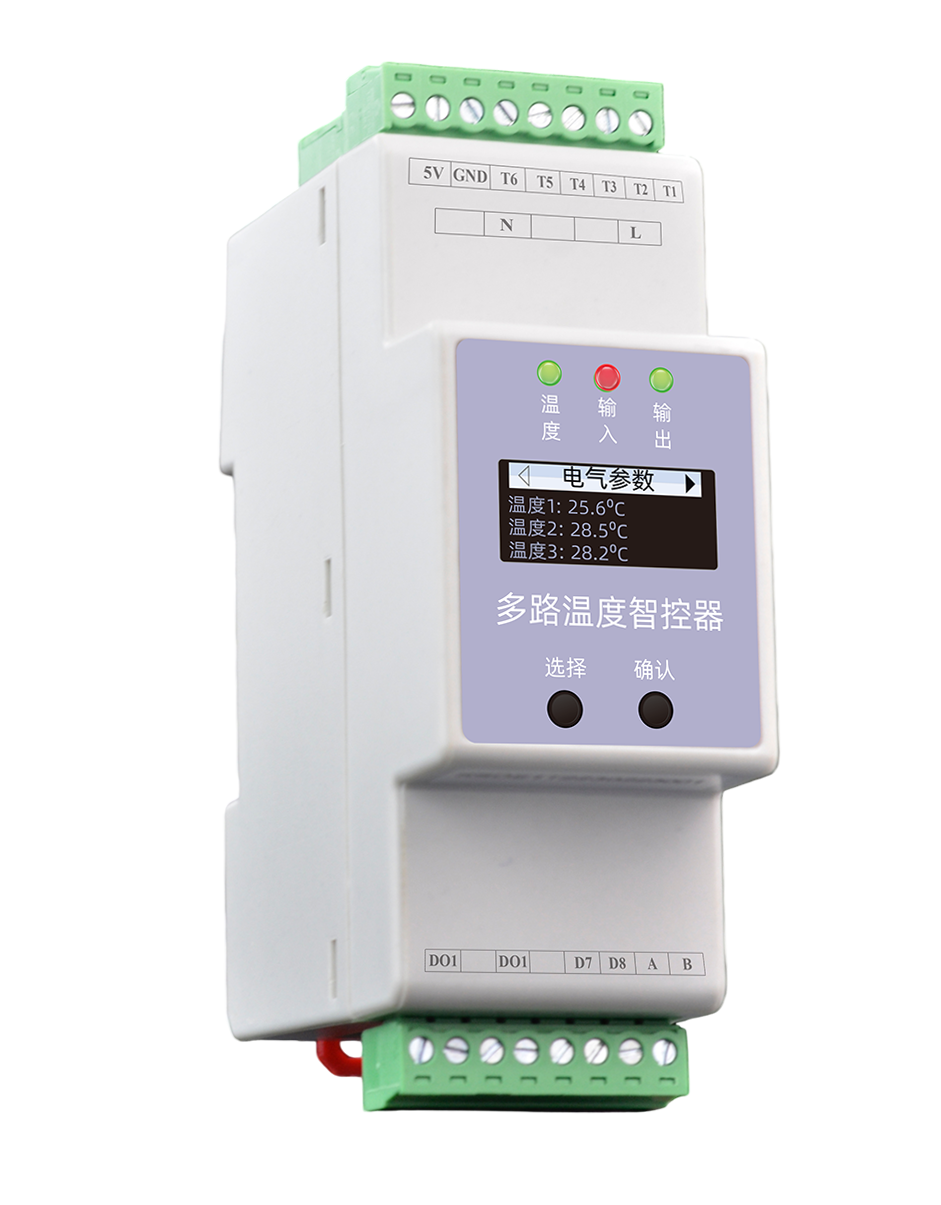

Product Overview
产品概述
EST多路温度智控器采用特有的软件算法专利技术及嵌入式程序，匹配工业级测控芯片，精准实现数据处理、预测性分析等。通过实时监测开关触头等发热点温度，可发现异常发热故障苗头，从而防止故障的发生，并且通过温度历史记录，对开关柜"状态维修"提供科学数据依据。
温度感测不仅依赖温度传感器，也与智控器的温度采集、温度分析、趋势判断等深度关联，让数据"可信赖"、"可智控"。
核心监测能力
- 8/100路温度监测，支持有线NTC与无线433双模式测温。
- 专利算法+高速芯片，数据准、快、稳，实现早期预测。
- 高精度温度传感器，强电磁干扰下稳定运行，±1℃精度。
- OLED屏显+物理按键，RS485通讯、Modbus协议，36mm袖珍宽度。
Product Features
产品特点
数据准
高速芯片让关键参数捕捉准、快、稳，并实现早期预测；同时去掉无用参数，如：电流、湿度监测。
增配关键参数
高精度温度传感器能够在强电磁干扰下，稳定运行。
全候性传感器
应用范围如配电柜、配电箱内的一路或多路触点的温度监测及管理；也可以用于环境、特定空间的多路测温。
适用范围广
适用于配电柜、配电箱、开关触头、环境空间等多场景温度监测。
便捷、灵活、小巧
支持联动控制；标配为OLED屏、物理按键，便利现场查询、设置等；RS485通讯、Modbus协议；36mm袖珍宽度，再小位置也方便布设。
Selection Guide
选型说明
型号命名规则
EST
-
1
2
2
1
0
-
R
EST
产品
温度监测模组
1
电源
1=DC5V / 2=AC220V
2
显示
1=数码管 / 2=OLED屏
2
测温路数
2=8路 / 9=100路
1
测温方式
1=有线NTC测温 / 2=无线433测温
0
预留
0=预留
R
通讯方式
R=RS485（Modbus）
| 型号 | 供电 | 显示 | 温度路数 | 继电器输出 | RS485/MODBUS |
|---|---|---|---|---|---|
| EST-12210-R | 5V | OLED | 8 | 1 | 支持 |
| EST-22210-R | 220V | OLED | 8 | 1 | 支持 |
| EST-12920-R | 5V | OLED | 100 | --- | 支持 |
| EST-22920-R | 220V | OLED | 100 | --- | 支持 |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V (5V) 或 AC 180~250V (220V) |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 150g |
| 外形尺寸 | 36*110*69mm (长宽高) |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

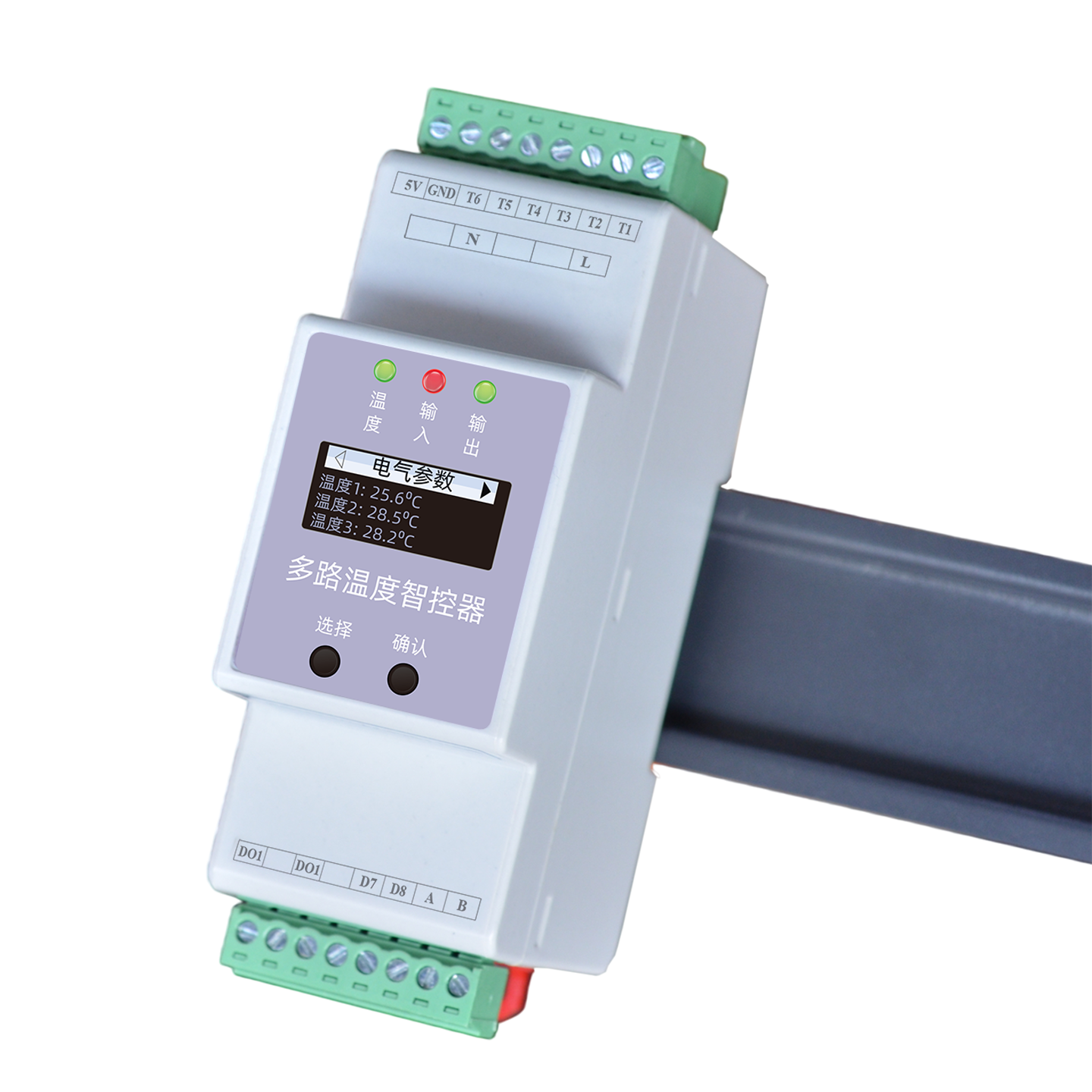

| 安装方式 | 标准35mm导轨装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 有线测温 | NTC测温：-30~125℃，±1℃ |
| 无线测温 | 有源测温：-20~100℃，±1℃；通信方式：lora通信；通信最大路数：100路；采样周期：1min（可设）；通信有效距离：≤300m |
| 开关量输出 | 继电器输出；触点容量：AC250V/3A，DC30V/3A；继电器常开触点 |
Installation Instructions
安装说明
a
安装尺寸图
36mm
宽度
110mm
高度
69mm
深度
35mm
标准导轨
b

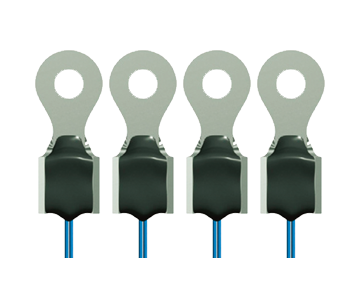

传感器说明
NTC传感器规格
| 参数 | 规格 |
|---|---|
| 阻值 (R25℃) | 10kΩ |
| 线长（默认） | 1m |
c

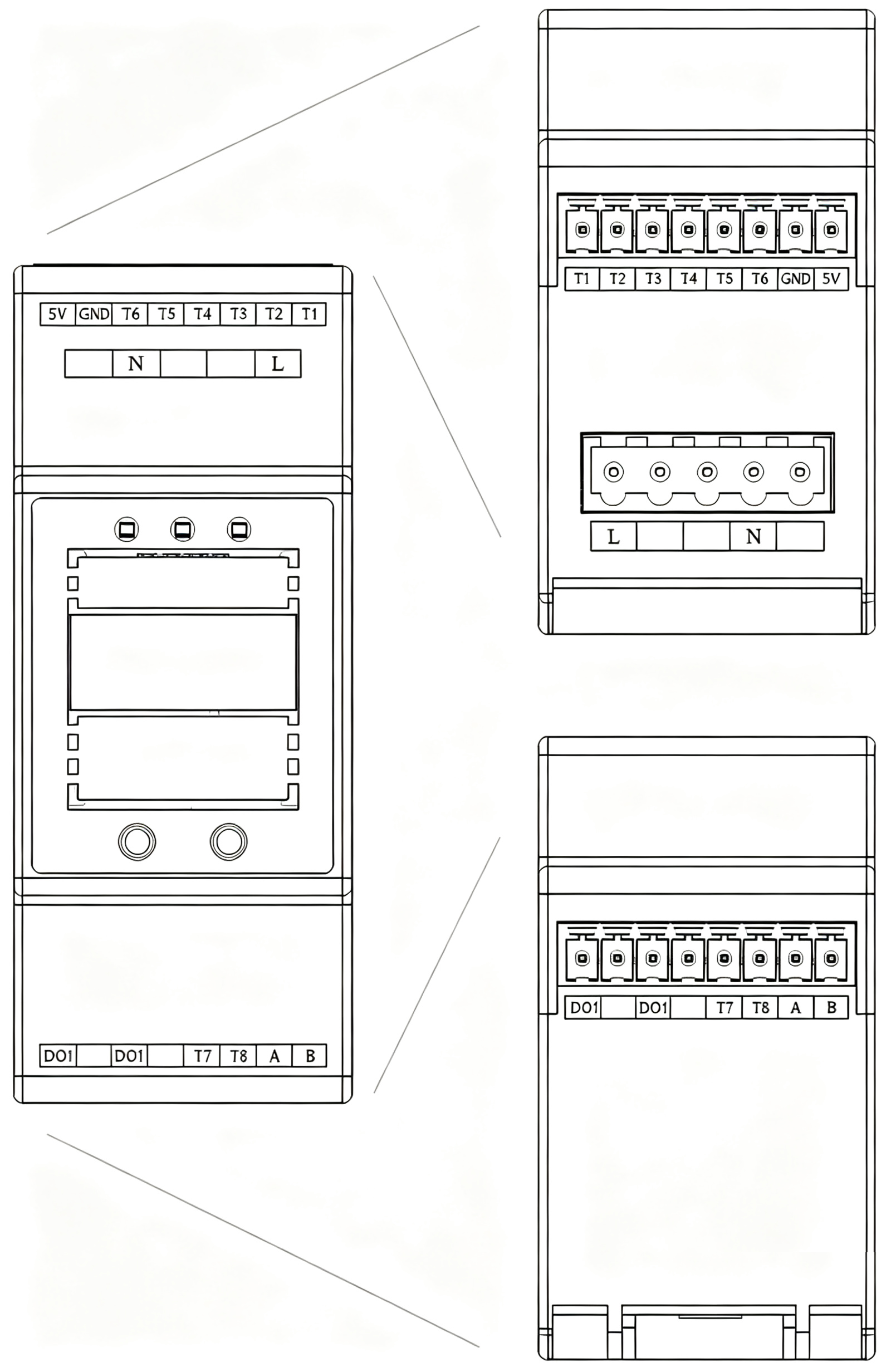

接口说明
接线定义
| 端子 | 定义 |
|---|---|
| L1 | 火线 |
| N | 零线 |
| 5V | 5V直流电源输入 |
| GND | 0V |
| A | RS485 A端 |
| B | RS485 B端 |
| DO1 | 输出端（继电器输出，输出不分方向） |
| DO1' | 输出端'（继电器输出，输出不分方向） |
| T1 | NTC温度1输入（另一头接GND，输入不分方向） |
| T2 | NTC温度2输入（另一头接GND，输入不分方向） |
| T3 | NTC温度3输入（另一头接GND，输入不分方向） |
| T4 | NTC温度4输入（另一头接GND，输入不分方向） |
| T5 | NTC温度5输入（另一头接GND，输入不分方向） |
| T6 | NTC温度6输入（另一头接GND，输入不分方向） |
| T7 | NTC温度7输入（另一头接GND，输入不分方向） |
| T8 | NTC温度8输入（另一头接GND，输入不分方向） |
注意：220V交流输入和5V直流电源输入只能二选一。
