Product Overview
产品概述

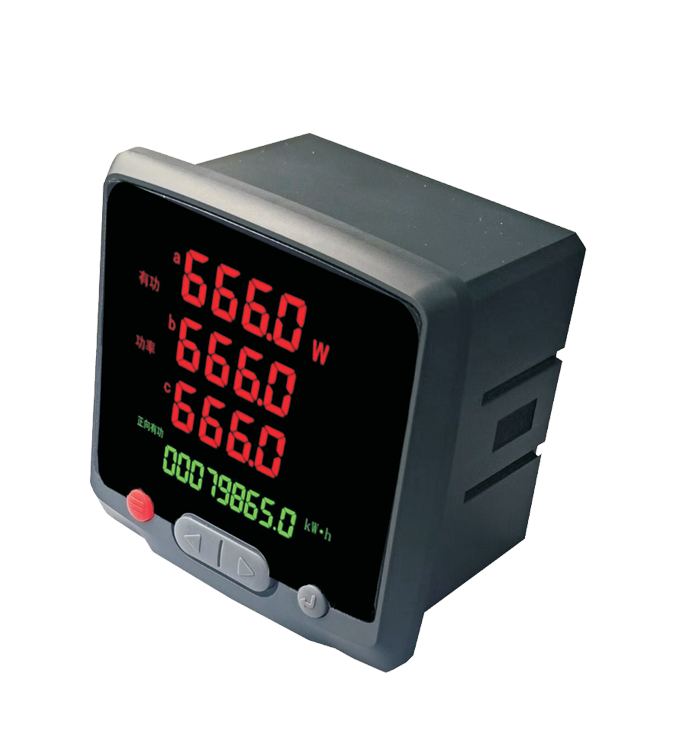

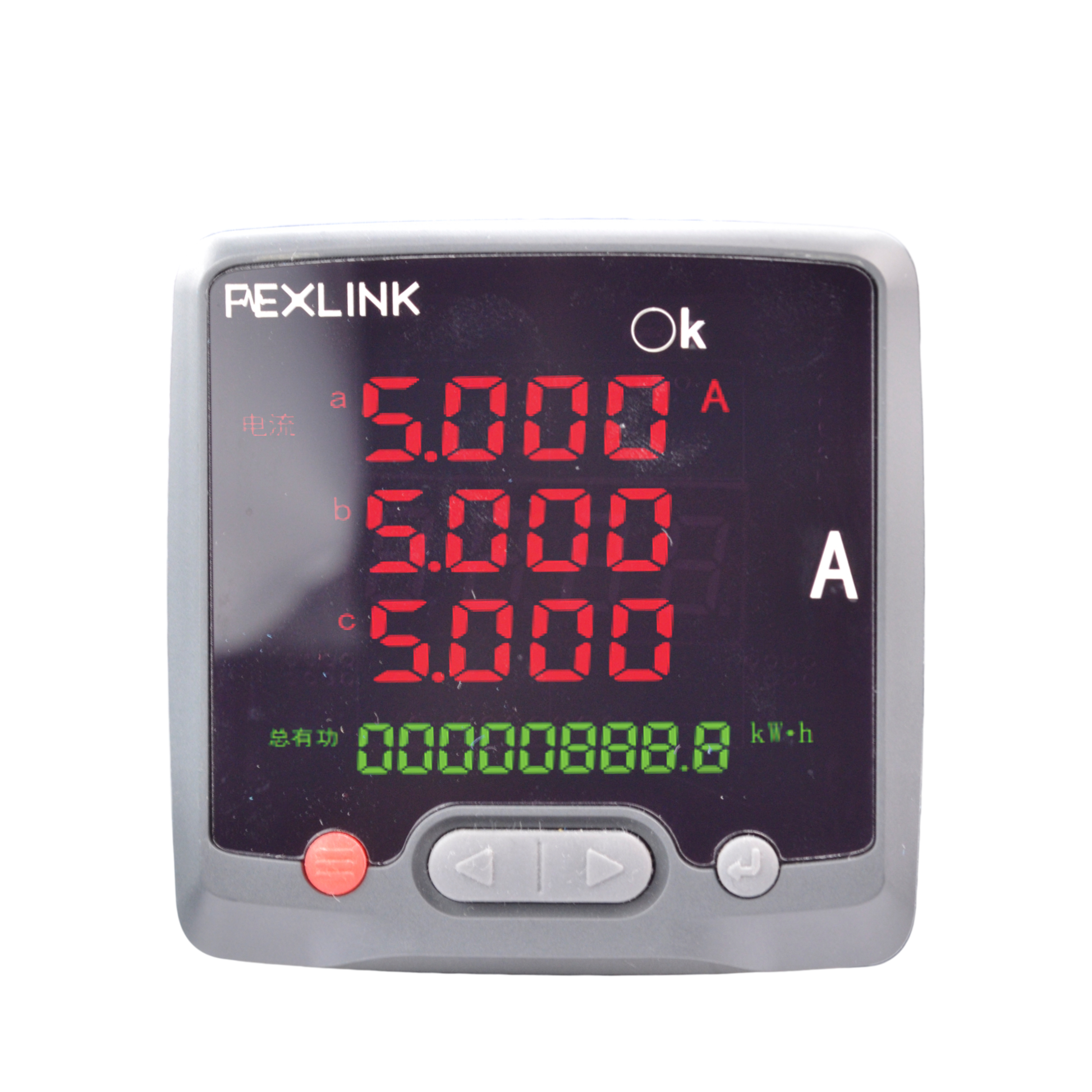

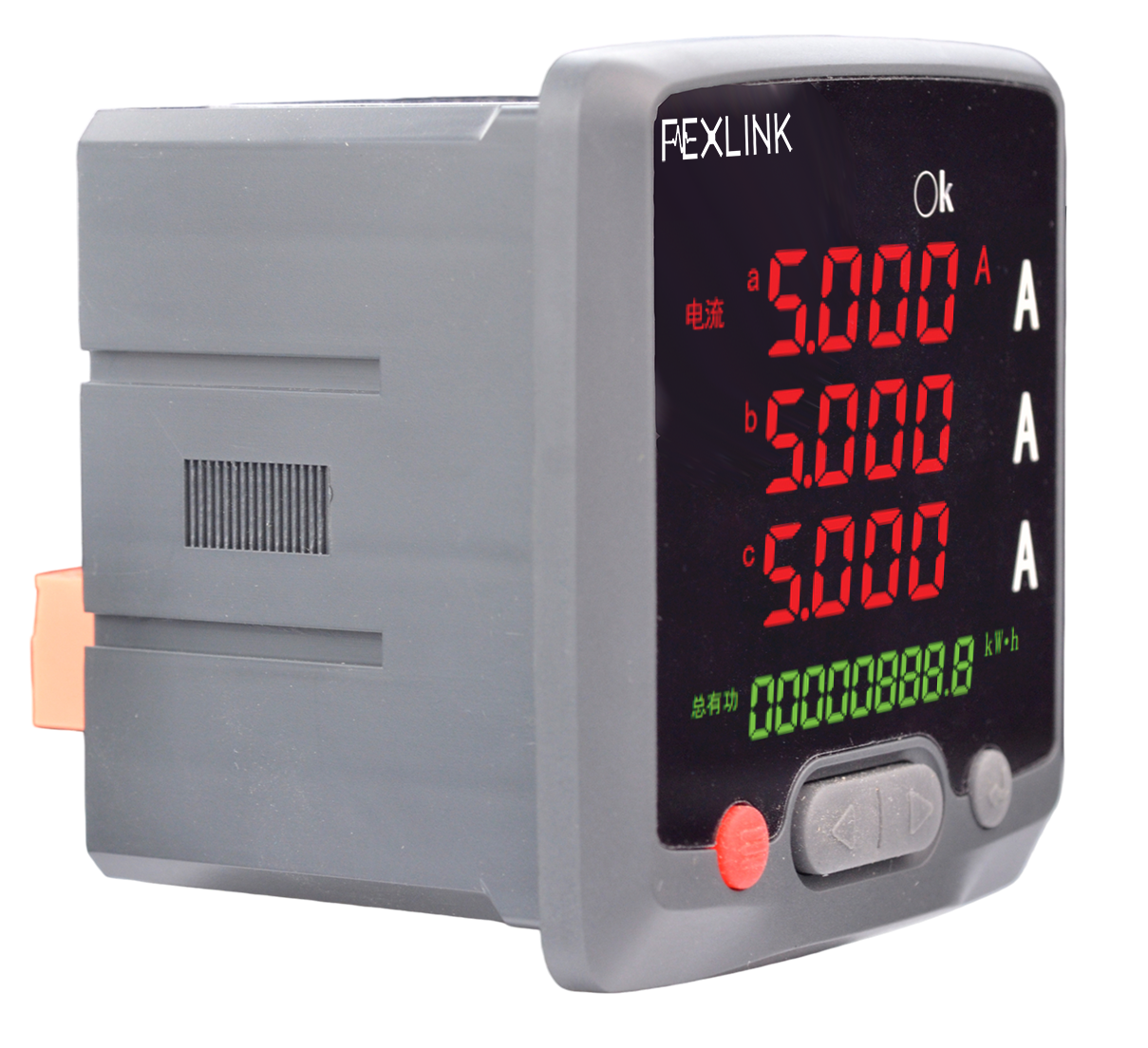

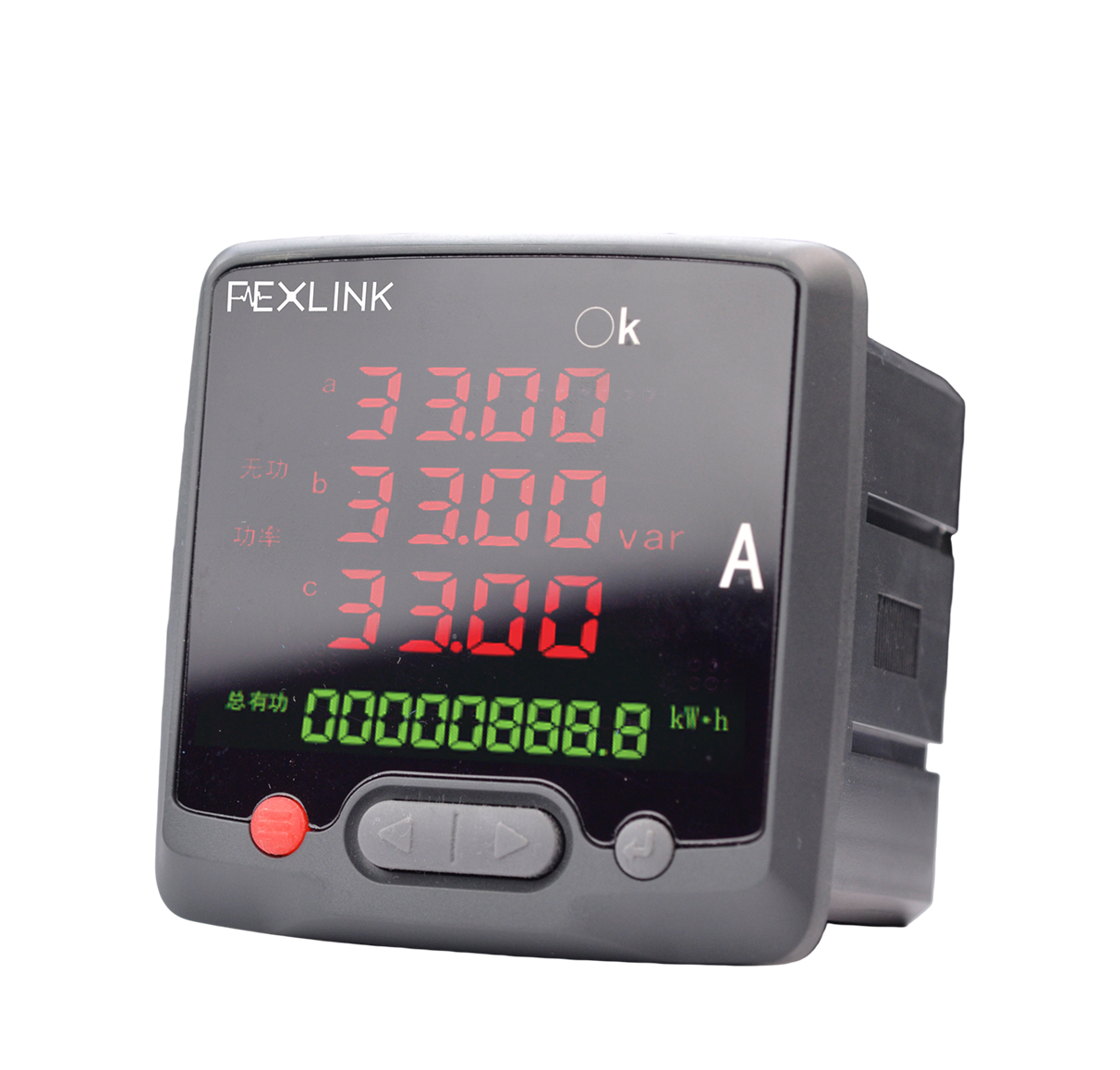

ZSA嵌入式多功能智能仪表专为低压配电柜设计，监测三相/单回路的电压、电流、功率、电能及2~31次谐波。高精度计量，多尺寸面板可选，适配各类配电柜嵌入安装。
支持过压过流、断相、DI联动等报警输出，可驱动继电器执行保护动作。标配RS485(Modbus)通讯，便于接入监控系统，实现远程抄表与能耗分项管理。
核心能力
- 全电量监测：支持电压、电流、功率、功率因数、频率、电能等全参数测量，一表覆盖三相回路主要用电指标。
- 高精度计量：电压电流精度0.2级，有功电能0.5级，无功电能1级，满足精细化用电统计与能耗分析需求。
- 谐波分析功能：支持2~31次谐波监测，辅助诊断配电系统畸变问题，提升供电质量与设备运行可靠性。
- RS485组网通讯：标配Modbus RTU协议，可接入电力监控系统或能耗管理平台，实现远程抄表与分项计量。
Product Features
产品特点
全电量监测
支持电压、电流、功率、功率因数、频率、电能等全参数测量，一表覆盖三相回路主要用电指标，替代多表组合。
高精度计量
电压电流精度0.2级，有功电能0.5级，无功电能1级，满足精细化用电统计与能耗分析需求。
谐波分析功能
支持2~31次谐波监测，辅助诊断配电系统畸变问题，提升供电质量与设备运行可靠性。

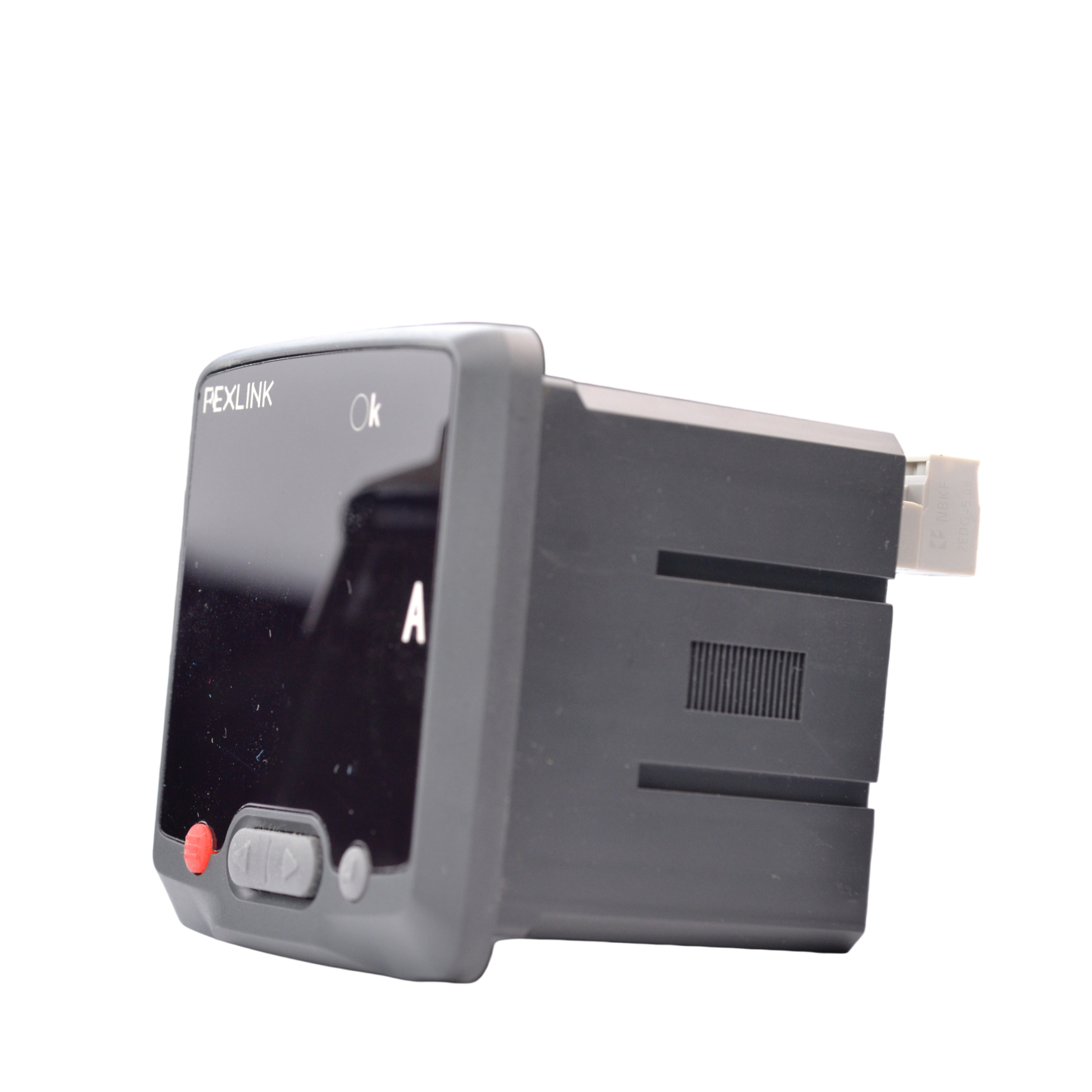

多尺寸嵌入式安装
提供48/72/80/96/120mm多种面板尺寸，适配不同配电柜开孔，嵌入安装便捷美观。
报警联动输出
内置过压欠压、过流欠流、DI联动等报警逻辑，可驱动继电器输出或脉冲输出，实现声光或分合闸控制。
RS485组网通讯
标配Modbus RTU协议，可接入电力监控系统或能耗管理平台，实现远程抄表与分项计量。
Selection Guide
选型说明
型号命名规则
ZSA
-
功能
谐波
接线
尺寸
输出
-
通讯
ZSA
产品类别
嵌入式多功能智能仪表
功能
功能类型
1：电压表；2：电流表；3：多功能计量表
谐波
谐波功能
0：无；1：有
接线
接线方式
1：单相两线；2：三相三线；3：三相四线
尺寸
安装尺寸(mm)
0：44×44；1：67×67；2：76×76；3：91×91；4：110×110
输出
输入与输出
0：无；1：2路继电器+4路开关量；2：脉冲输出；3：DI+DO+脉冲输出
通讯
通讯方式
R：RS485；N：无通讯
| 型号 | 功能 | 接线方式 | 电压监测 | 电流监测 | 电能功能 | 谐波监测 | DI输入 | 脉冲输出 | 继电器输出 | 安装尺寸(mm) | 通讯 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZSA-10210-N | 电压表 | 单相两线 | √ | 不支持 | 不支持 | 不支持 | 0 | 0 | 0 | 44×44 | 不支持 |
| ZSA-20100-N | 电流表 | 三相三线 | 不支持 | √ | 不支持 | 不支持 | 0 | 0 | 0 | 67×67 | 不支持 |
| ZSA-30321-R | 多功能表 | 三相四线 | √ | √ | √ | 不支持 | 4 | 0 | 2 | 76×76 | RS485 |
| ZSA-31332-R | 多功能表 | 三相三线 | √ | √ | √ | √ | 0 | 2 | 0 | 91×91 | RS485 |
| ZSA-31333-R | 多功能表 | 三相四线 | √ | √ | √ | √ | 4 | 2 | 2 | 91×91 | RS485 |
Technical Parameters
技术参数
基本参数
| 工作电压 | AC 220V |
| 产品功耗 | ≤3W |
| 工作温度 | -20℃~70℃ |
| 工作湿度 | <85% |
| 产品尺寸 | 48×48 / 72×72 / 80×80 / 96×96 mm |
| 安装尺寸 | 44×44 / 67×67 / 76×76 / 91×91 mm |
| 外壳材料 | 热塑性材料 |
| 防护等级 | IP20 |
| 安装方式 | 嵌入式安装 |
| 显示方式 | LED |
监测功能
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
| 电压(AC) | 额定值: 220V/380V；过负荷: 1.2倍额定值(连续)、2倍额定值(1秒)；精度: 0.2级 |
| 电流(AC) | 额定值: 5A/100A/200A/400A/600A/1000A；过负荷: 1.2倍额定值(连续)、2倍额定值(1秒)；精度: 0.2级 |
| 频率 | 45~65 Hz，精度: 0.01 Hz |
| 有功电能 | 精度: 0.5级 |
| 无功电能 | 精度: 1级 |
| 谐波 | 2~31次谐波 |
| 开关量输入 | 干接点输入，内置电源 |
| 开关量输出 | 继电器常开触点，触点容量：AC250V/5A、DC30V/5A |
Installation Instructions
安装说明
a

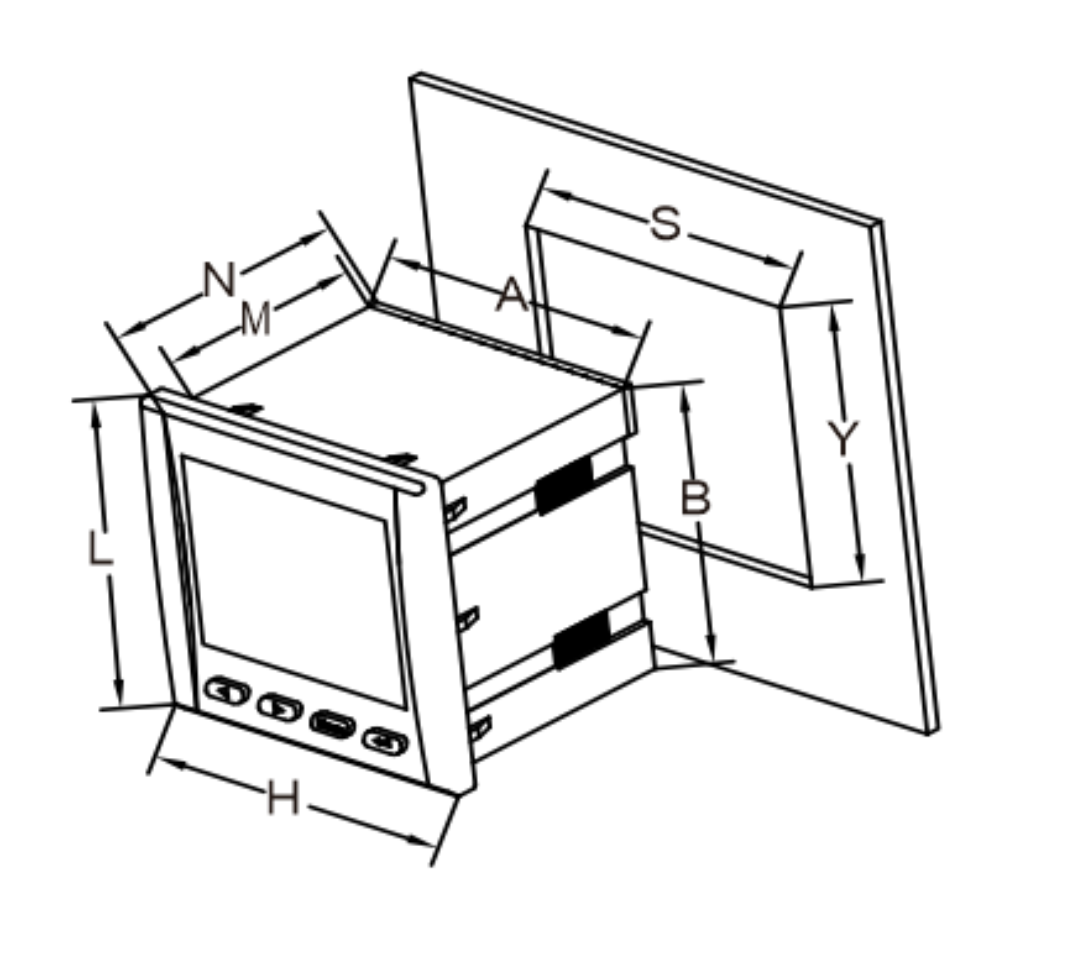

安装尺寸图
ZSA嵌入式多功能电表 安装尺寸图
各规格尺寸对照表（单位：mm）
| 规格 | 外观尺寸(L×H) | 开孔尺寸(N×M) | 面板尺寸(A×B) | 开孔尺寸(S×Y) |
|---|---|---|---|---|
| 48×48 | 48×48 | 68×58 | 43×43 | 44×44 |
| 72×72 | 72×72 | 68×58 | 66×66 | 67×67 |
| 80×80 | 80×80 | 68×58 | 76×76 | 77×77 |
| 96×96 | 96×96 | 68×58 | 90×90 | 91×91 |
| 120×120 | 120×120 | 68×58 | 107×107 | 110×110 |
b

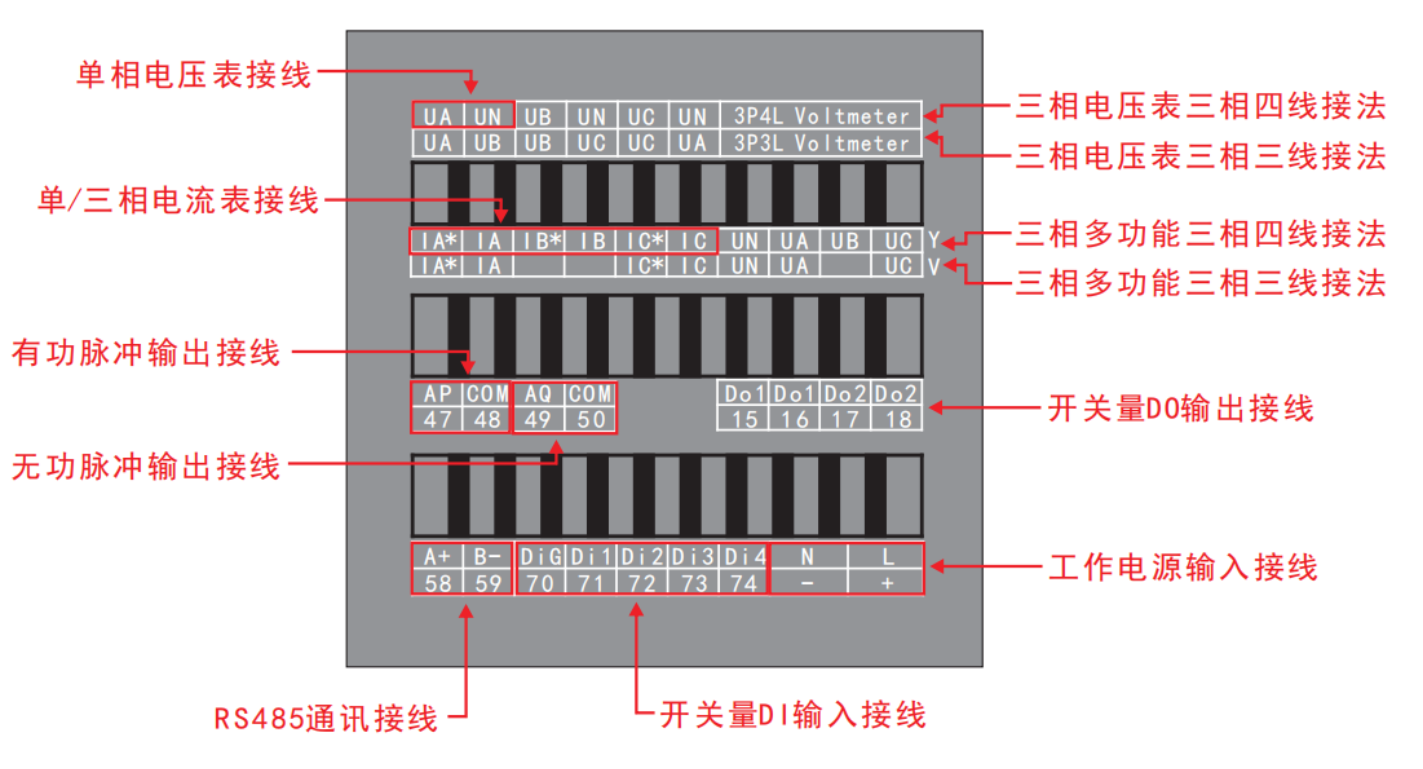

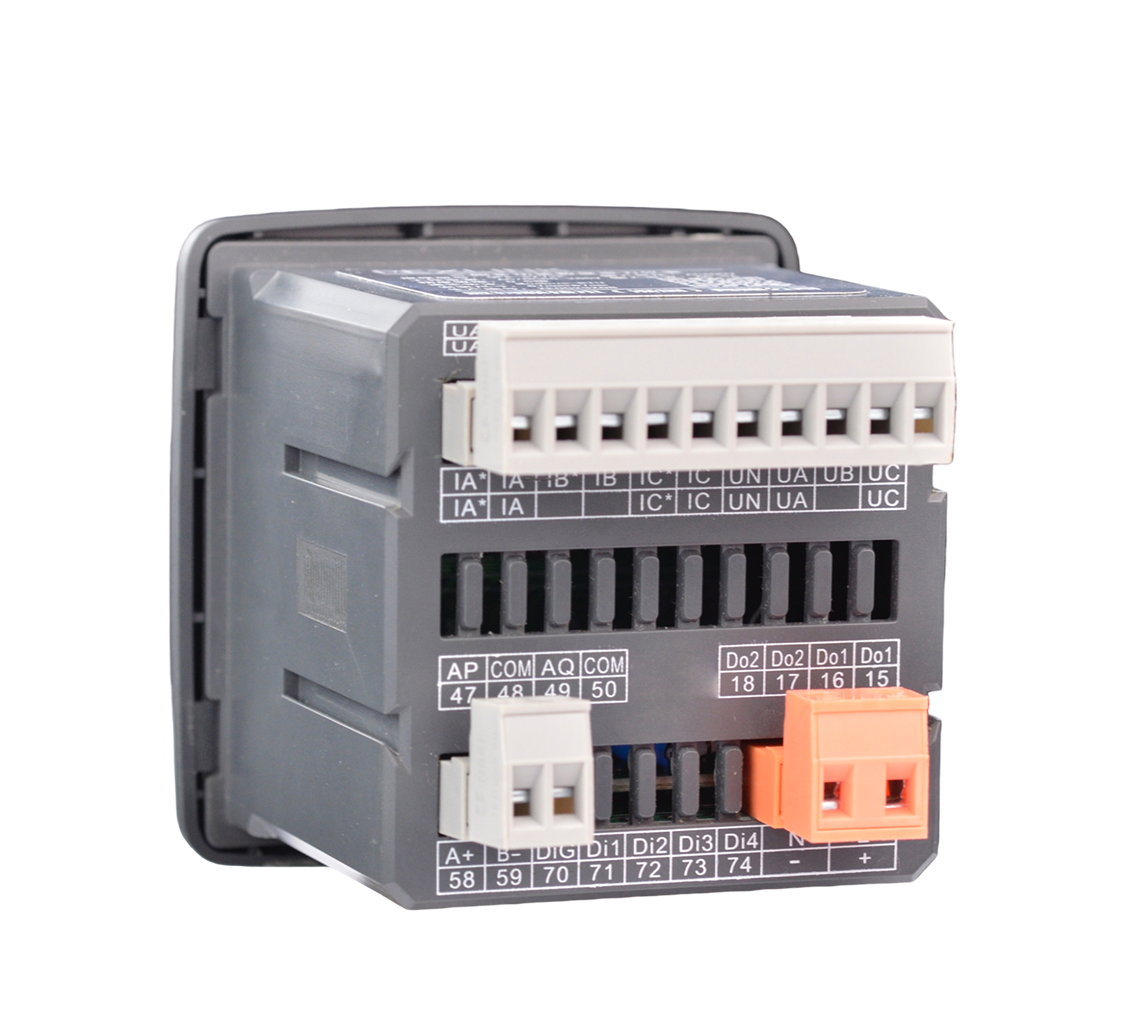

接口说明
ZSA嵌入式多功能电表 接口说明
接口定义
| 分类 | 接口 | 定义 |
|---|---|---|
| 电源 | L | 火线 |
| 电源 | N | 零线 |
| RS485 | A+ | RS485 A端 |
| RS485 | B- | RS485 B端 |
| DI输入 | Di1~Di4 | 开关量1~4输入（公共端DiG） |
| DO输出 | Do1~Do2 | 继电器1~2输出端 |
| 脉冲输出 | AP/AQ | 有功/无功脉冲输出（公共端COM） |
| 电流 | IA*/IA、IB*/IB、IC*/IC | A/B/C相电流输入正负端 |
| 电压 | UA、UB、UC、UN | A/B/C相电压输入端、零线输入端 |
