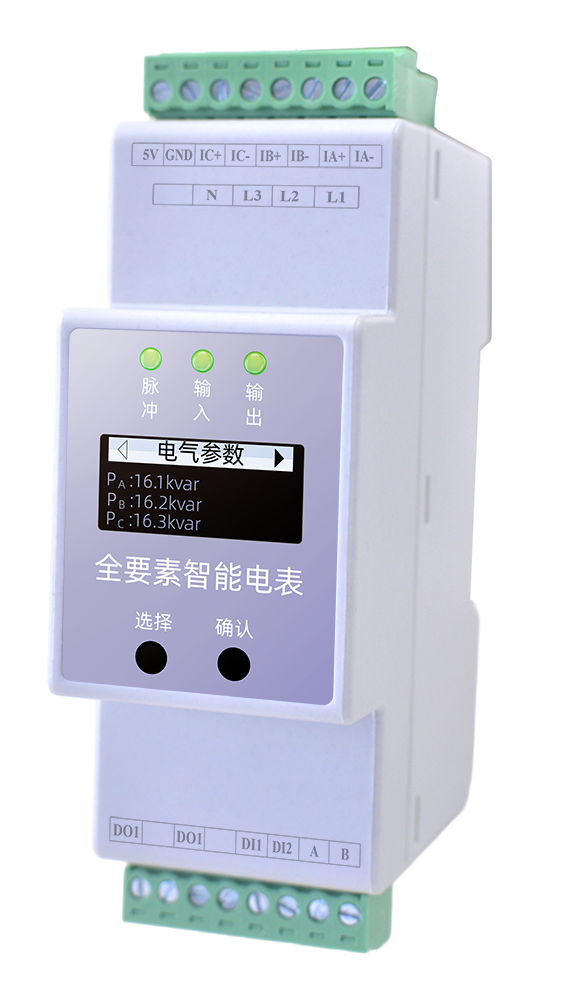

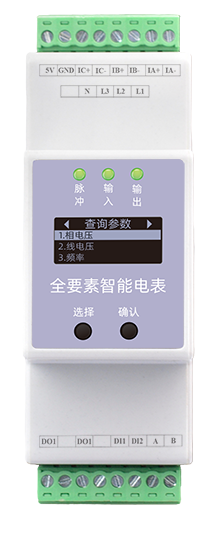

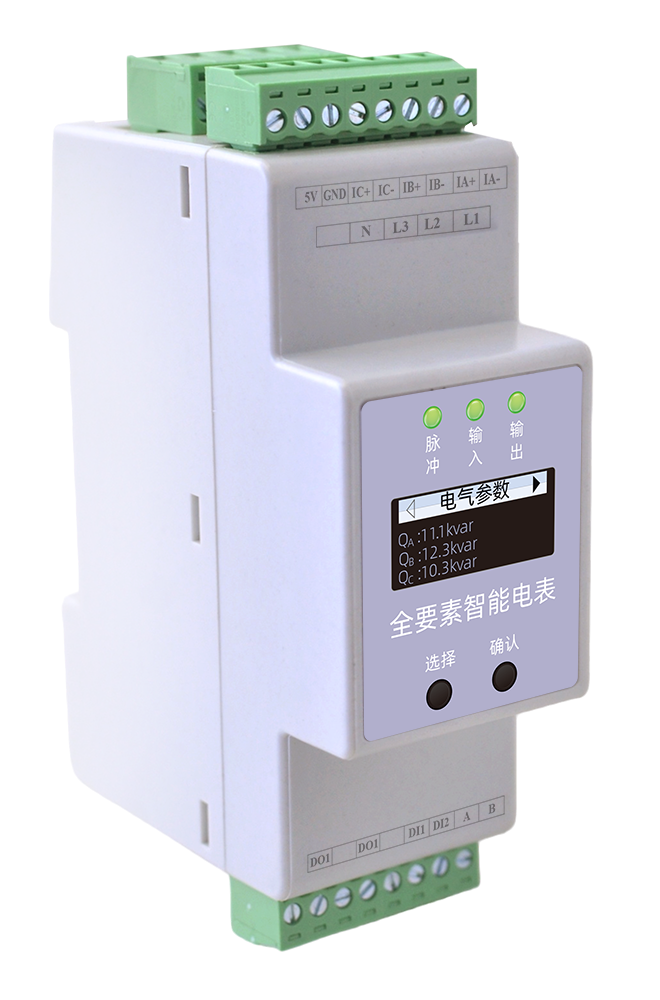

产品概述
Product OverviewESA全要素智能电表采用专用计量芯片与高精度传感器，实现高达40余个变量的动态感知。专用于低压三相回路用电参数监测，可监测电压、电流、功率、功率因数、用电能耗等参数。支持过压、过流、断相、DI联动等报警输出。独家支持软件自校准功能，确保精度在整个使用寿命内（通常超过10年）不衰减，避免因精度下降导致的"数据贬值"和更换成本。
产品特点
Key Features监测要素全
监测三相电压/电流（电流互感器外置）、频率、三相功率、总功率（有功、无功、视在）、三相功率因数等全参数
增配关键参数
高速芯片让关键参数捕捉准、快、稳，实现早期预测，同时增加更多参数，支持0-2000A计量
全候性传感器
非接触式开合型传感器，能够在强电磁干扰环境下稳定运行
输出报警全
输出报警状态正常OB号常，可写入控制输出报警设管：合O断开，可设管控
便捷灵活小巧
支持联动控制；标配OLED屏、物理按键，便利现场查询设置；RS485通讯、Modbus协议；36mm袖珍宽度
精度高
默认0.5级，匹配开口传感器最小可达0.2s级，电流监测范围0-6000A
产品优势
Product Advantages精度永久在线
核心测量精度达0.2S级，远超常见1.0级表。独家支持软件自校准，精度漂移后可远程或本地完成校准，维护成本降低90%。
一表全能
70余组电气数据，DC5V/AC220V双供电，集成2路DI/1路DO/RS485。高度集成设计替代传统方案中多个设备，安装效率提升50%。
智能哨兵
从监测、报警到自动处置。支持8种报警源自动联动，超越简单阈值报警，可实现"过流且门开"等复杂逻辑判断，并自动启动风机、报警器。
完整数据字典
超过200个可读写寄存器的完整地址表，所有参数、数据、设置项完全透明。标准Modbus-RTU协议，SCADA/BA/EMS/云平台直接读取。

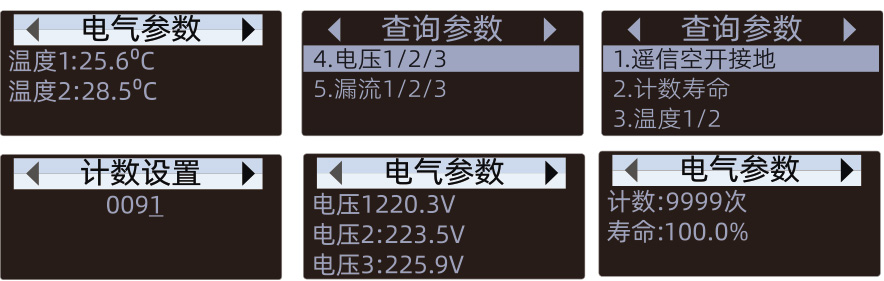

极致交互体验
高亮OLED屏匹配智能菜单，红/绿/脉冲三色独立指示灯，设备运行状态、报警类别在10米外、0.1秒内即可准确识别。
宽温可靠运行
-20°C~60°C宽温运行，UL94V0阻燃材料，5万小时平均无故障时间。插拔端子免工具接线，效率提升80%。
选型说明
Model Selection Guide位1 · 电源
1=DC5V
2=AC220V
位2 · 显示
1=数码管
2=OLED屏
位3 · 接线方式
1=三相四线
位4 · 电流参数
1=0~5A
2=0~100A
3=0~400A
4=0~600A
位5 · 输入输出
1=1路继电器输出
2路开关量输入
R · 通讯方式
RS485
选型表
| 型号 | 供电 | 显示 | 电流 | 电压 | 其他电参量 | 开关量输入 | 继电器输出 | RS485 MODBUS |
|---|---|---|---|---|---|---|---|---|
| ESA-12111-R | DC5V | OLED | 0~5A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-12121-R | DC5V | OLED | 0~100A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-12131-R | DC5V | OLED | 0~400A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-12141-R | DC5V | OLED | 0~600A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-22111-R | AC220V | OLED | 0~5A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-22121-R | AC220V | OLED | 0~100A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-22131-R | AC220V | OLED | 0~400A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
| ESA-22141-R | AC220V | OLED | 0~600A | 220/380V | 全参量 | 2路 | 1路 | 支持 |
其他电参量包括：频率、功率、功率因数等。
技术参数
Technical Specifications基本参数
| 参数项 | 规格值 |
|---|---|
| 工作电压 | DC 4.75~5.25V(5V) / AC 180~250V(220V) |
| 工作温度 | -20℃ ~ 60℃ |
| 产品重量 | 150g |
| 外壳材料 | 热塑性材料 UL94V0 |
| 安装方式 | 标准35mm导轨装 |
| 通讯方式 | RS485 |
| 产品功耗 | ≤2W |
| 工作湿度 | <95% |
| 外形尺寸 | 36×110×69mm（长×宽×高） |
| 防护等级 | IP20 |
| 显示方式 | OLED |
| 通讯协议 | Modbus协议 |
监测功能
| 参数项 | 规格值 |
|---|---|
| 电压(AC) | 额定值220V/380V, 过负荷1.2倍(连续)/2倍(1秒), 精度0.5级/0.2s |
| 电流(AC) | 额定值5A/100A/400A/600A, 过负荷1.2倍(连续)/2倍(1秒), 精度0.5级/0.2s |
| 频率 | 45~65Hz, 精度0.01Hz |
| 有功电能 | 精度1级 |
| 无功电能 | 精度2级 |
| 开关量输入 | 干接点输入, 内置电源 |
| 开关量输出 | 继电器输出, 触点容量AC250V/3A DC30V/3A, 常开触点 |
安装说明
Installation Guide安装尺寸图
Dimensions

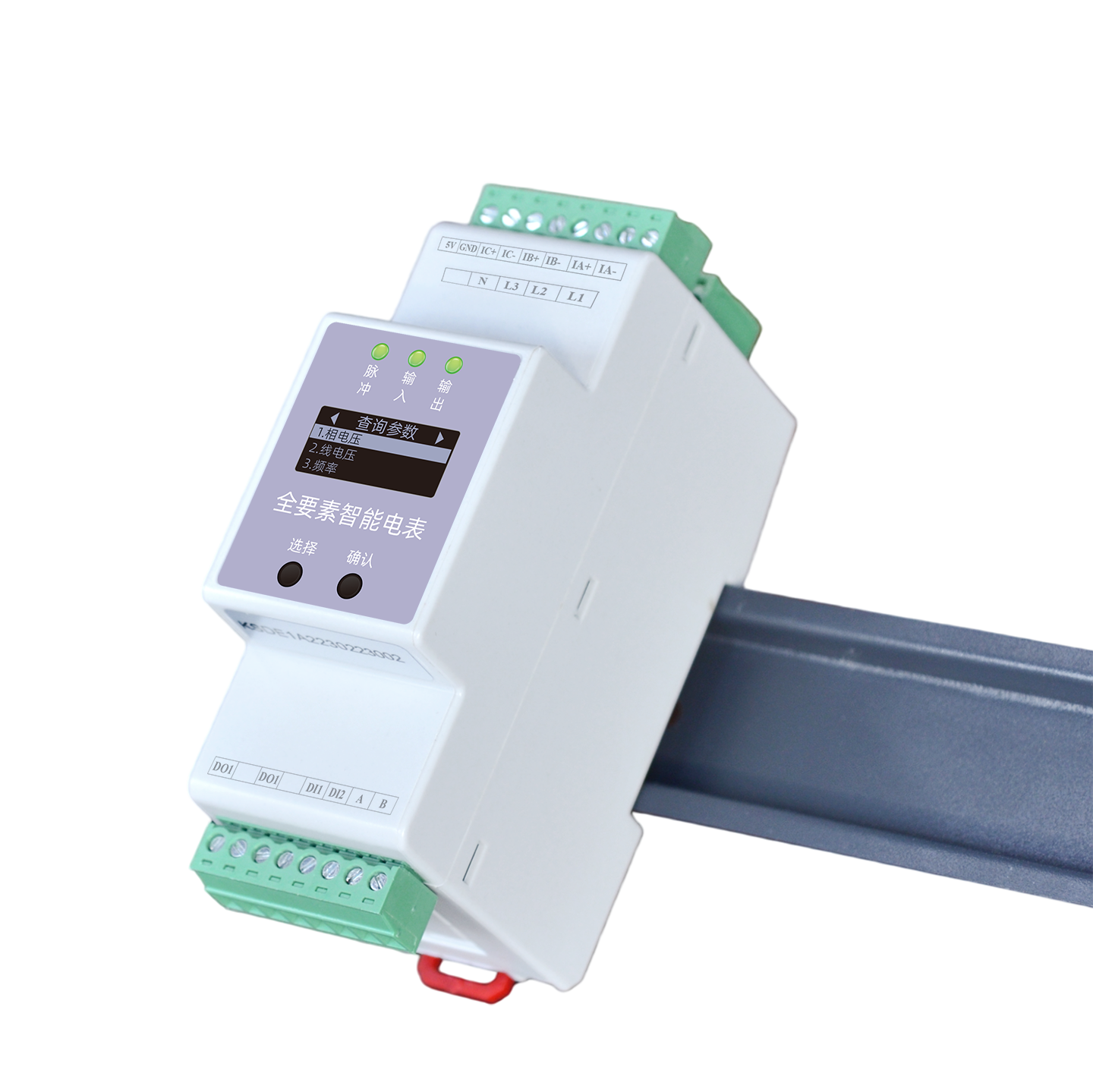

标准35mm导轨安装, 外形尺寸: 36×110×69mm（长×宽×高）
传感器说明
Sensor Description5A传感器
电流比 5A/0.33V
孔径 16mm
100A传感器
电流比 100A/0.33V
孔径 24mm
400A传感器
电流比 400A/0.33V
孔径 36mm
600A传感器
电流比 600A/0.33V
孔径 36mm

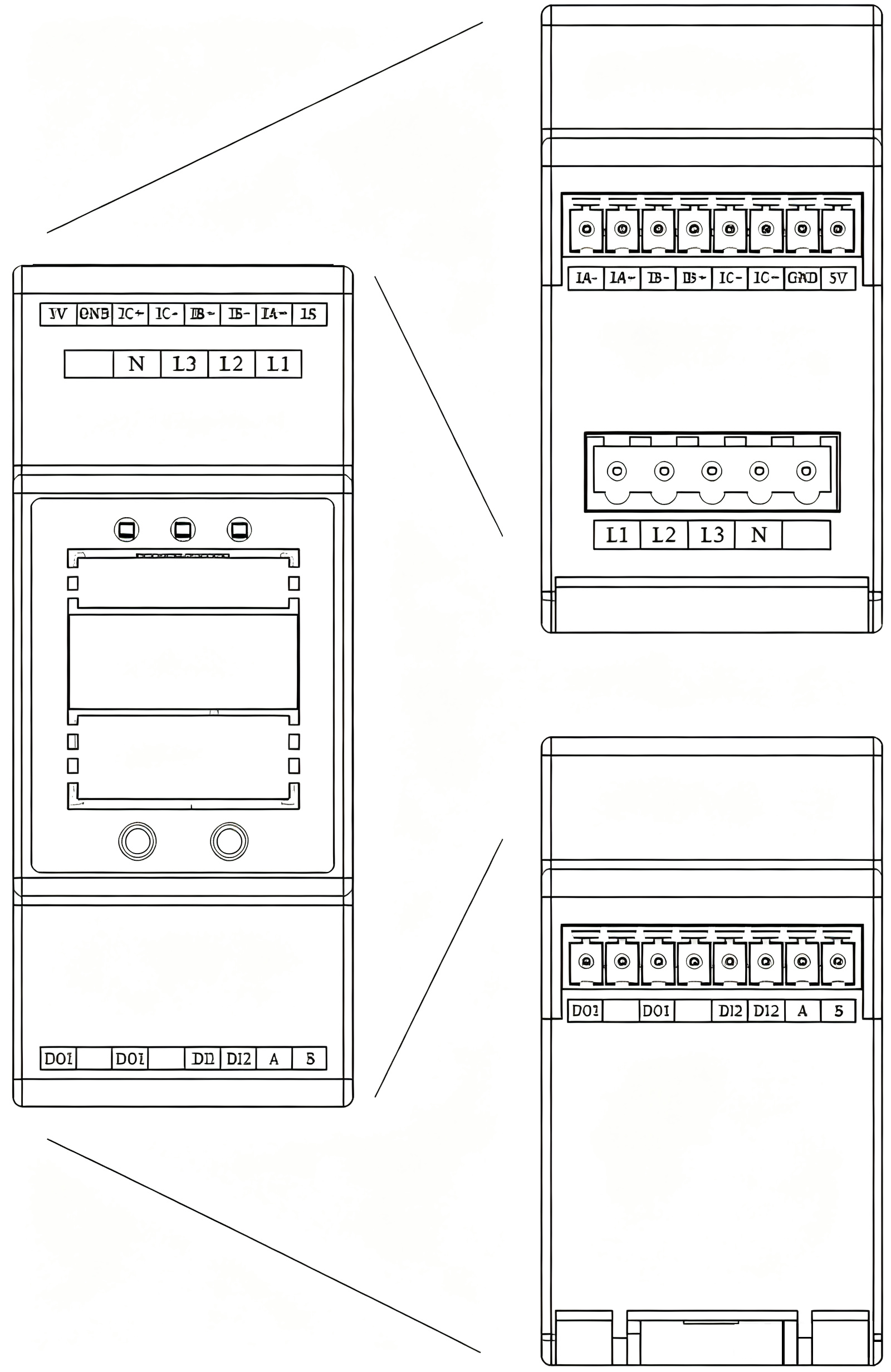

接口说明
Interface Description
