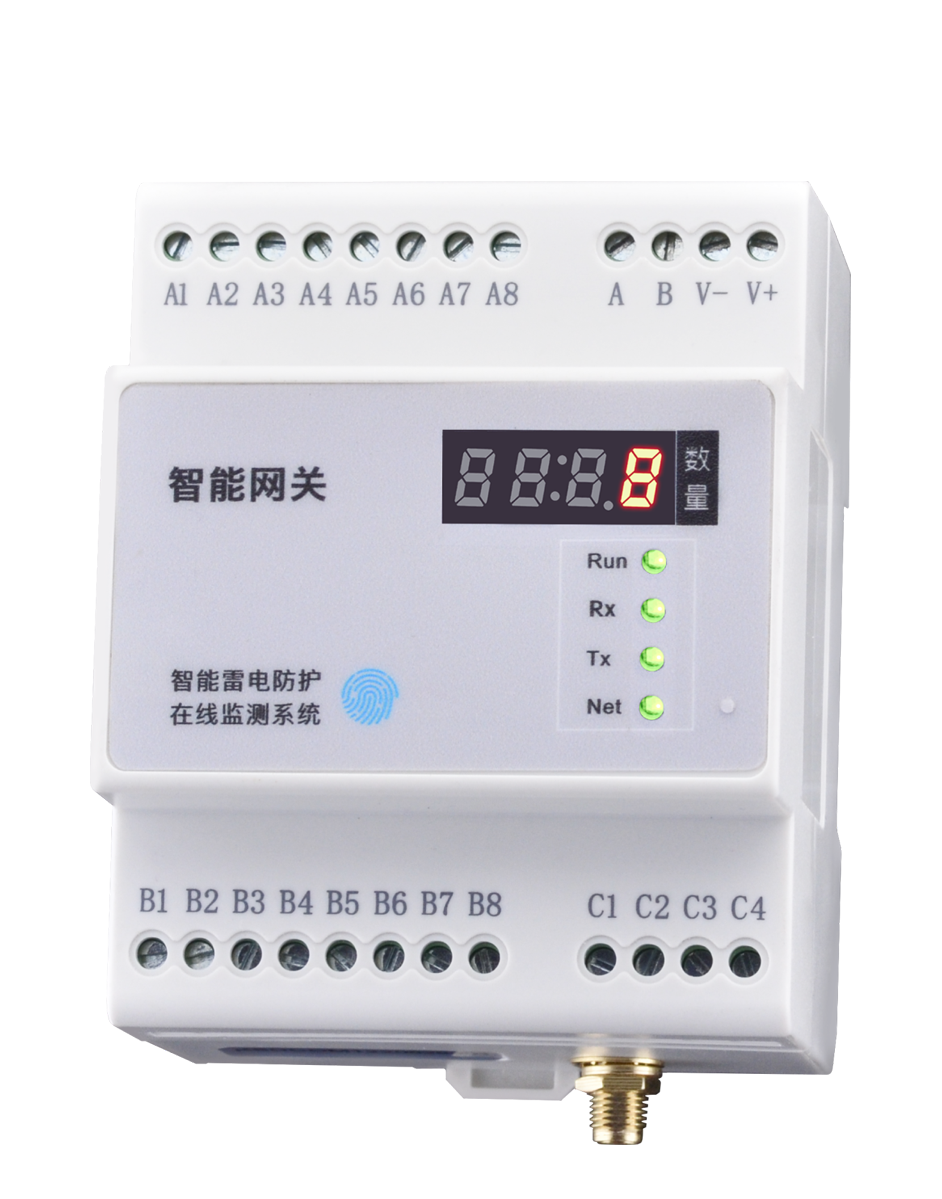

Product Overview
产品概述
FG智能网关适用于电力、铁路、石油石化、新能源、通讯、环保水利、机场鹏头避雷针、配电电源接地系统等行业，实现各监测终端的数据汇聚、协议转换与远程上传。
具备多种上下行通讯方式、故障报警、定时采集等功能，数据处理效率高，具有数据存储、断点续传、断网保护等功能。可根据后台指令联动调控各终端设备，实现系统级自动化响应，构建智能防雷物联网络。
核心能力
- 数据处理效率高，具备数据存储、断点续传、断网保护功能。
- 下行RS485/Zigbee，上行Ethernet，支持多种通讯组合。
- 本地指示灯查看报警状态，支持本地及联网云端报警。
- 内置异常判断算法，毫秒级报警处理与预判。
Product Features
产品特点
效率高
数据处理效率高，具有数据存储、断点续传、断网保护等功能，保证数据完整性与连续性。
智能报警
本地指示灯查看报警状态，可自由设置多个参数预警/报警预组，支持本地报警及联网云端报警。
报警预判
内置异常判断算法，可以对数据进行毫秒级报警处理，提前预判异常趋势。
支持多种通讯
可通过RS485/Zigbee/Ethernet等连接至网关，将各种数据远传到云服务系统。
智能联动控制
可根据后台指令联动调控各终端设备，实现系统级自动化响应，构建智能防雷物联网络。
定时自主采集
支持定时轮询采集终端数据并按设定周期上传服务器，减少人工干预，保证数据实时性与连续性。
Selection Guide
选型说明
型号命名规则
FG
-
02
2
1
-
E
R
FG
产品
智能网关
02
网关类型
01=透传；02=协议转换
2
安装方式
1=室外；2=室内
1
供电方式
1=DC12V；2=AC220V
E
上行通讯方式
E=Ethernet
R
下行通讯方式
R=RS485；Z=Zigbee
| 型号 | 供电方式 | 下行通讯方式 | 上行通讯方式 | 4G |
|---|---|---|---|---|
| FG-0221-ER | DC12V | RS485 | Ethernet | -- |
| FG-0221-EZ | DC12V | Zigbee | Ethernet | -- |
| FG-0222-ER | AC220V | RS485 | Ethernet | -- |
| FG-0222-EZ | AC220V | Zigbee | Ethernet | -- |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 12V |
| 产品功耗 | ≤1W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 260g |
| 外形尺寸 | 72*90*69mm（长宽高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
通讯参数
| 通讯方式 | 下行 RS485/Zigbee；上行 Ethernet |
| 通讯协议 | Modbus协议/MQTT协议 |
| 下行RS485 | 支持 |
| 下行Zigbee | 支持 |
| 上行Ethernet | 支持 |
| 数据存储 | 支持 |
| 断点续传 | 支持 |
| 断网保护 | 支持 |
| 定时采集 | 支持 |
Installation Instructions
安装说明
a

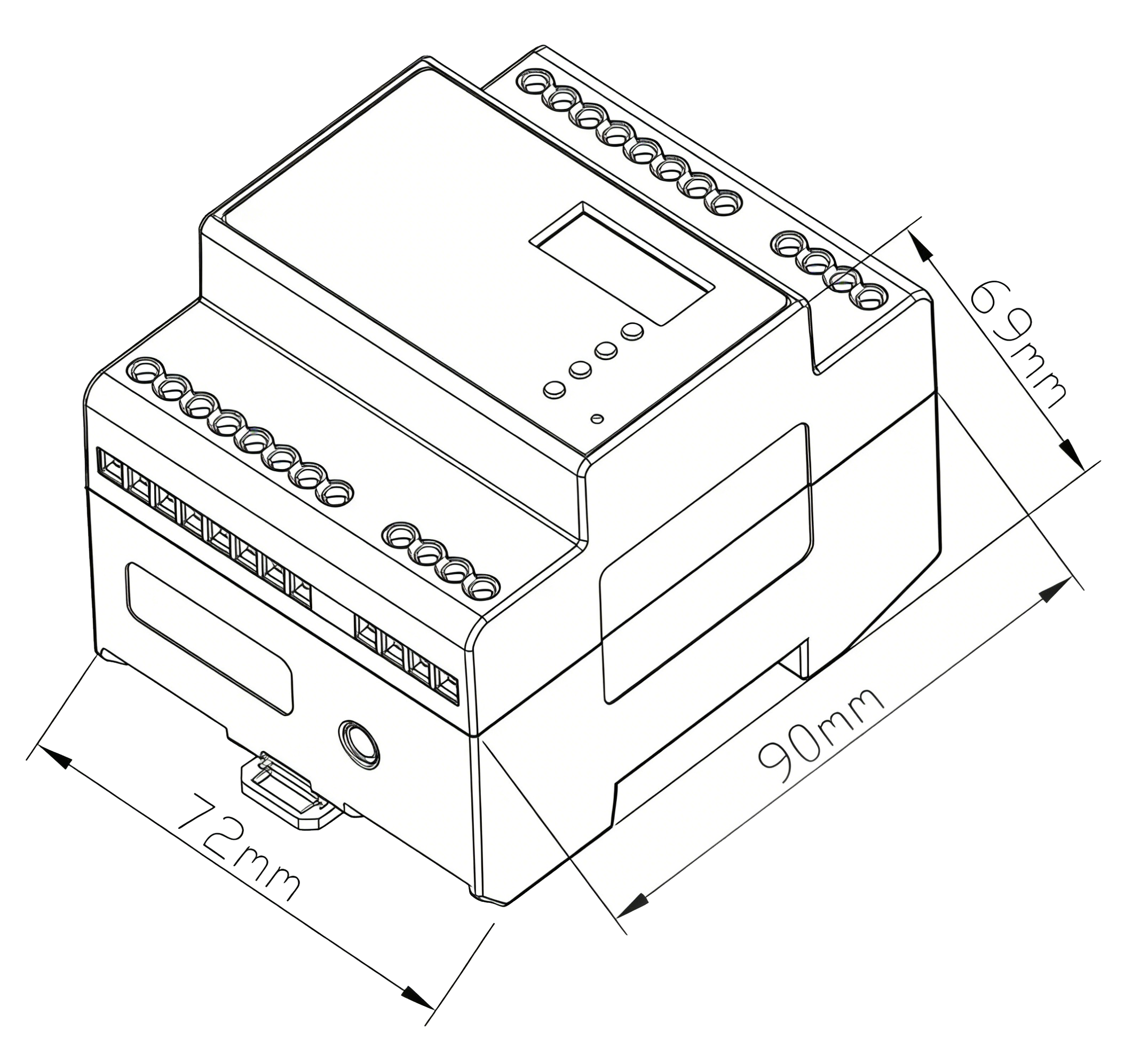

安装尺寸图
72mm
长度
90mm
宽度
69mm
高度
35mm
标准导轨
b

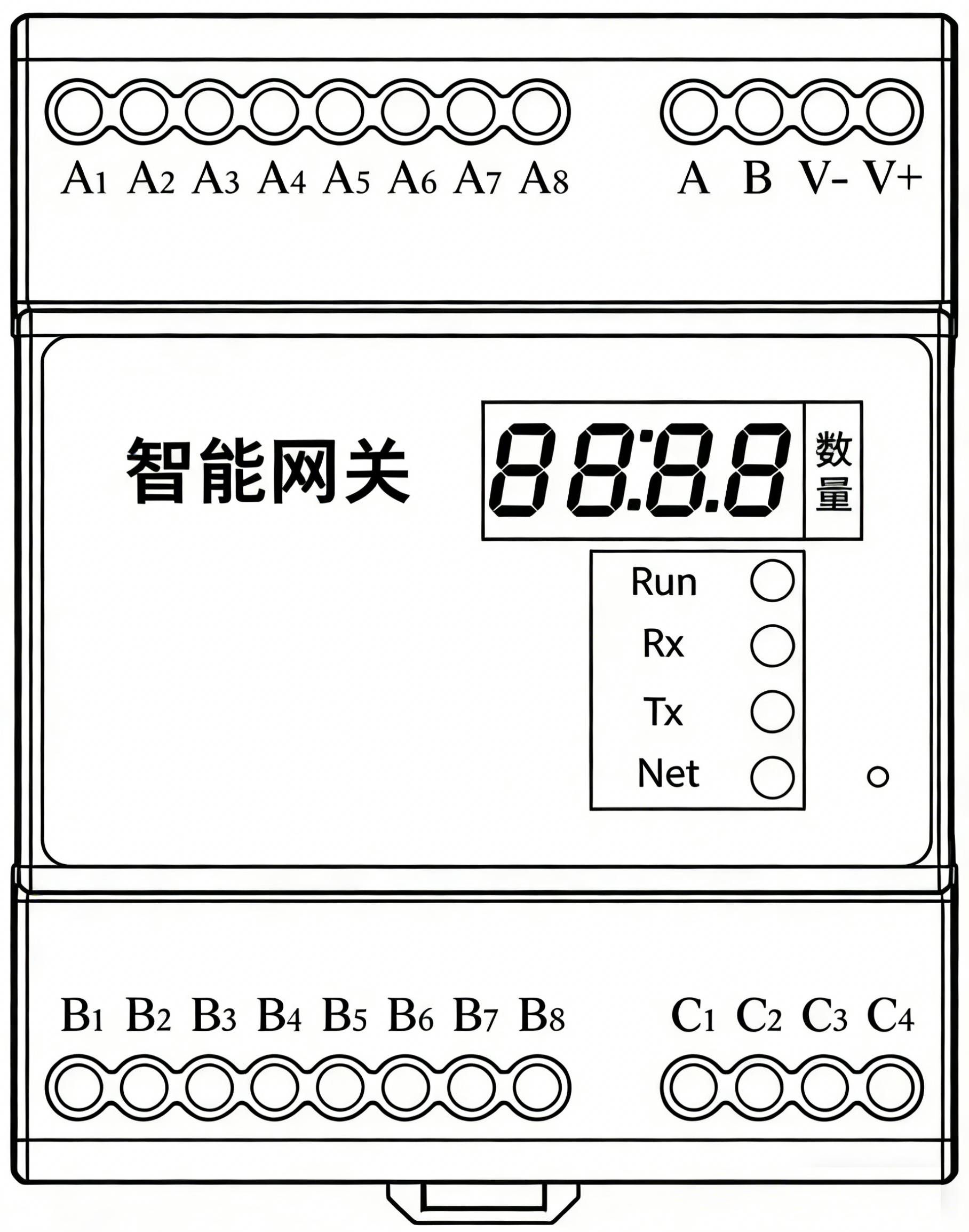

接口说明
接口定义
| 编号 | 定义 |
|---|---|
| 1 | V+、V-：电源输入 DC12V |
| 2 | A、B：RS485总线接口 |
| 3 | 天线接口（无线通讯时，模块底部有天线接口） |
| 4 | 网口（模块顶部有网线接口） |
