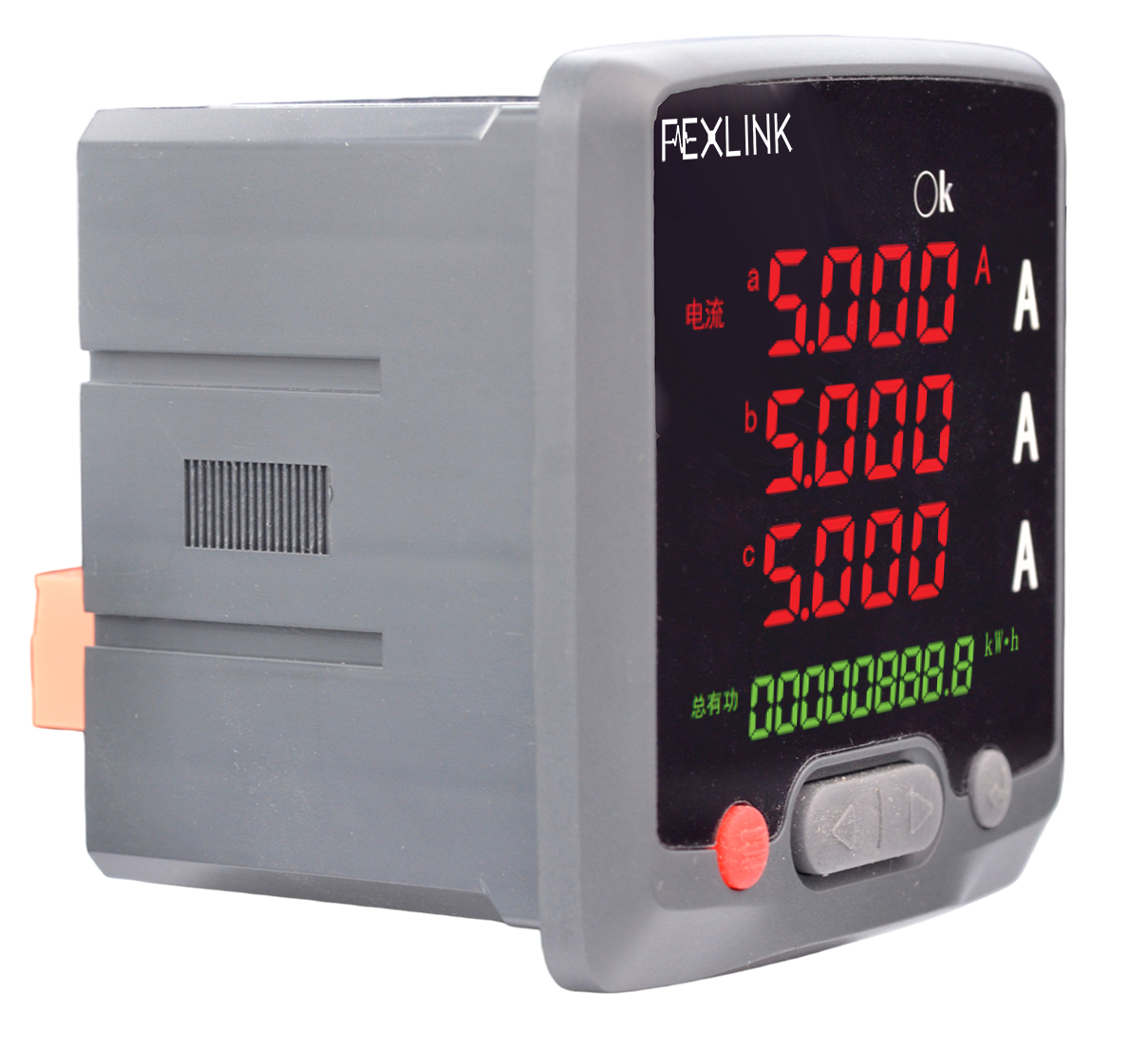

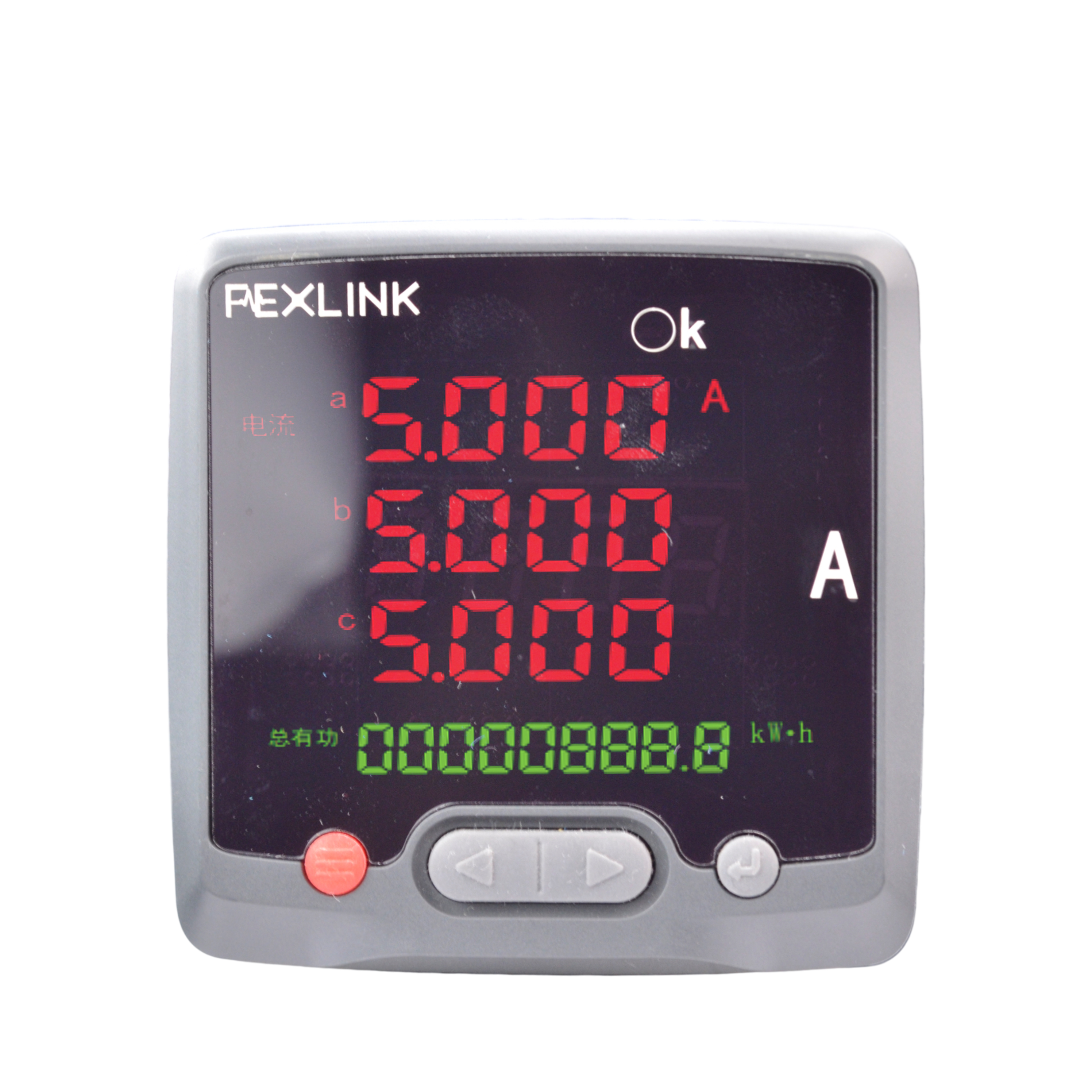

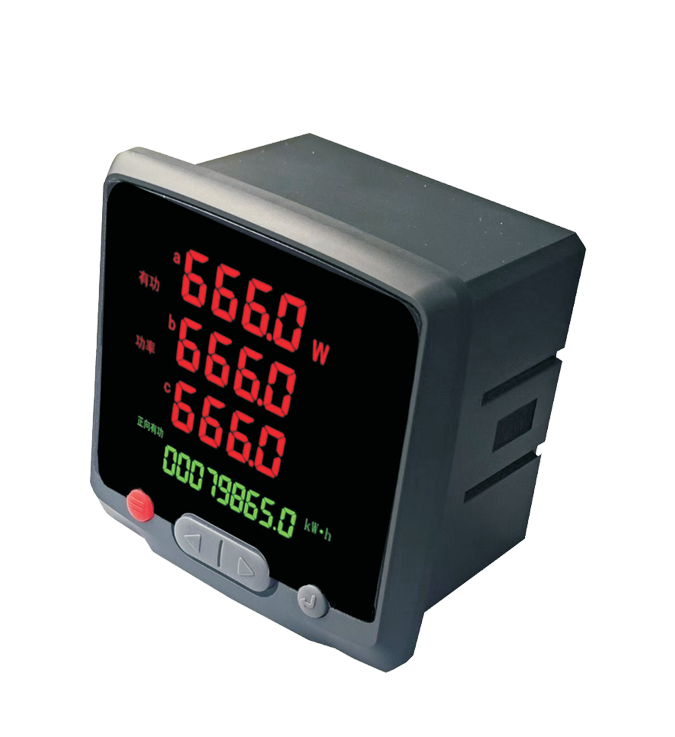

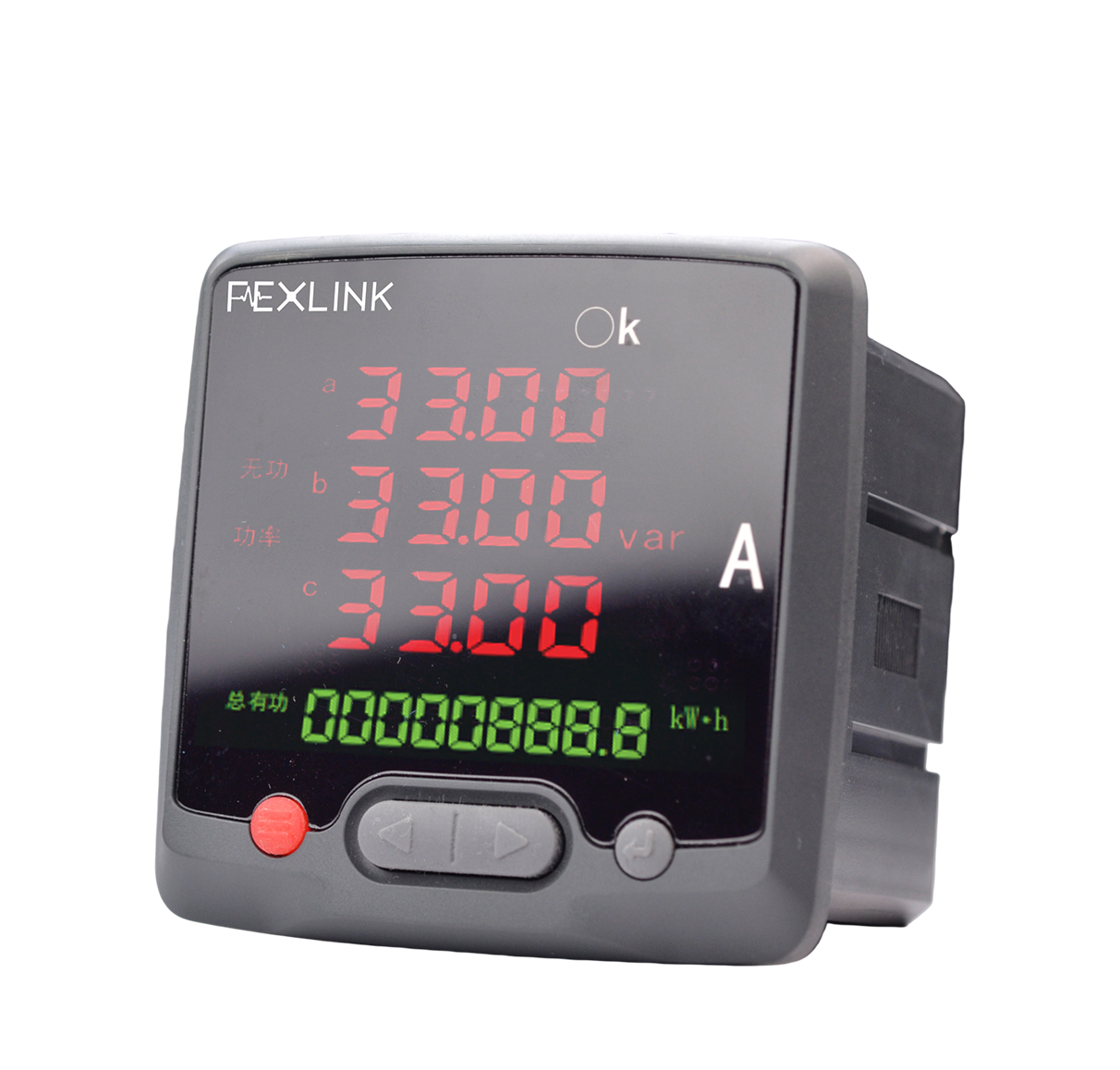

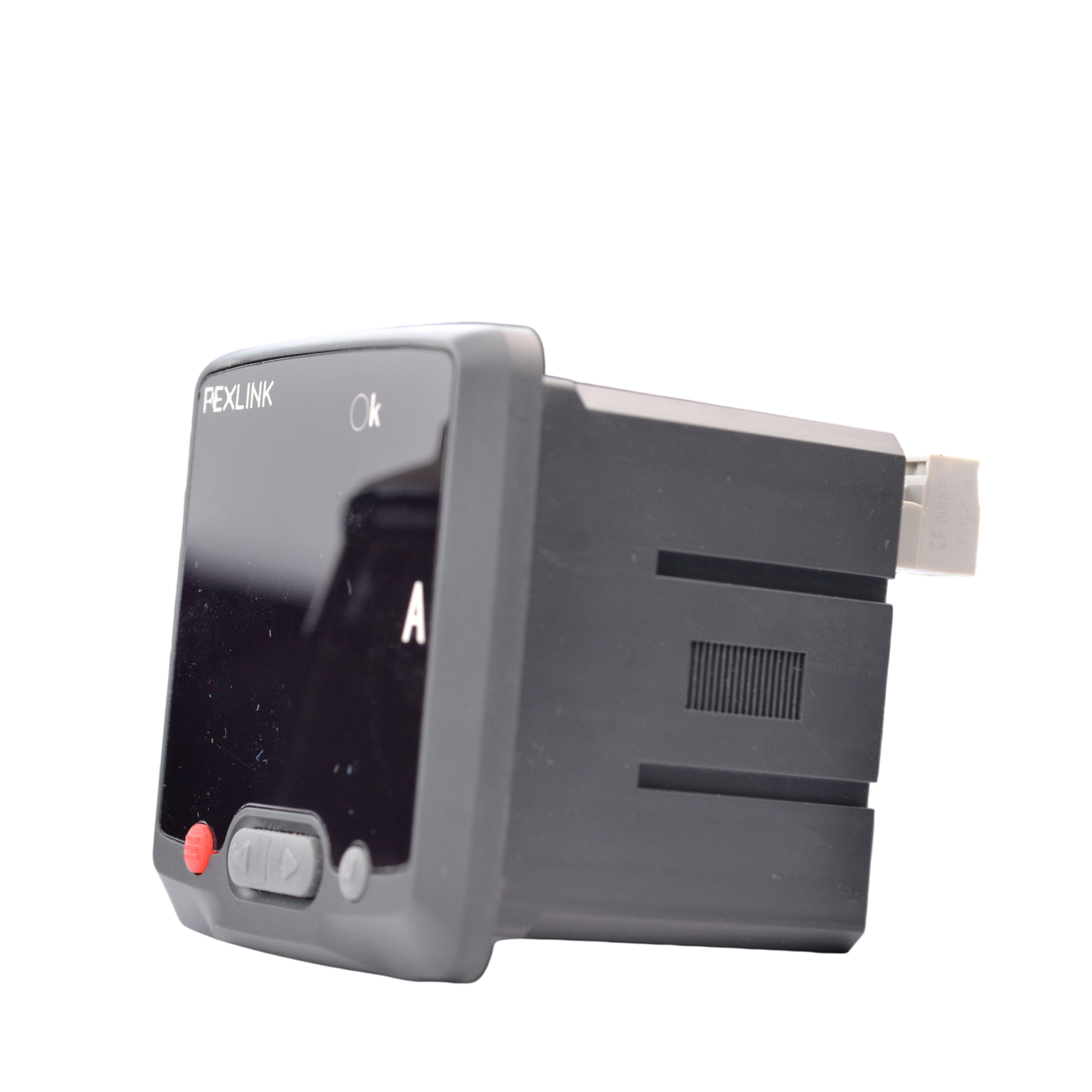

Product Overview
產品概述
ZSA嵌入式多功能智慧儀表專為低壓配電櫃設計，監測三相/單迴路的電壓、電流、功率、電能及2~31次諧波。高精度計量，多尺寸面板可選，適配各類配電櫃嵌入安裝。
支援過壓過流、斷相、DI聯動等報警輸出，可驅動繼電器執行保護動作。標配RS485(Modbus)通訊，便於接入監控系統，實現遠端抄表與能耗分項管理。
核心能力
- 全電量監測：支援電壓、電流、功率、功率因數、頻率、電能等全參數測量，一表覆蓋三相迴路主要用電指標。
- 高精度計量：電壓電流精度0.2級，有功電能0.5級，無功電能1級，滿足精細化用電統計與能耗分析需求。
- 諧波分析功能：支援2~31次諧波監測，輔助診斷配電系統畸變問題，提升供電品質與裝置執行可靠性。
- RS485組網通訊：標配Modbus RTU協議，可接入電力監控系統或能耗管理平臺，實現遠端抄表與分項計量。
Product Features
產品特點
全電量監測
支援電壓、電流、功率、功率因數、頻率、電能等全參數測量，一表覆蓋三相迴路主要用電指標，替代多表組合。
高精度計量
電壓電流精度0.2級，有功電能0.5級，無功電能1級，滿足精細化用電統計與能耗分析需求。
諧波分析功能
支援2~31次諧波監測，輔助診斷配電系統畸變問題，提升供電品質與裝置執行可靠性。
多尺寸嵌入式安裝
提供48/72/80/96/120mm多種面板尺寸，適配不同配電櫃開孔，嵌入安裝便捷美觀。
報警聯動輸出
內建過壓欠壓、過流欠流、DI聯動等報警邏輯，可驅動繼電器輸出或脈衝輸出，實現聲光或分合閘控制。
RS485組網通訊
標配Modbus RTU協議，可接入電力監控系統或能耗管理平臺，實現遠端抄表與分項計量。
Selection Guide
選型說明
型號命名規則
ZSA
-
功能
諧波
接線
尺寸
輸出
-
通訊
ZSA
產品類別
嵌入式多功能智慧儀表
功能
功能型別
1：電壓表；2：電流表；3：多功能計量表
諧波
諧波功能
0：無；1：有
接線
接線方式
1：單相兩線；2：三相三線；3：三相四線
尺寸
安裝尺寸(mm)
0：44×44；1：67×67；2：76×76；3：91×91；4：110×110
輸出
輸入與輸出
0：無；1：2路繼電器+4路開關量；2：脈衝輸出；3：DI+DO+脈衝輸出
通訊
通訊方式
R：RS485；N：無通訊
| 型號 | 功能 | 接線方式 | 電壓監測 | 電流監測 | 電能功能 | 諧波監測 | DI輸入 | 脈衝輸出 | 繼電器輸出 | 安裝尺寸(mm) | 通訊 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZSA-10210-N | 電壓表 | 單相兩線 | √ | 不支援 | 不支援 | 不支援 | 0 | 0 | 0 | 44×44 | 不支援 |
| ZSA-20100-N | 電流表 | 三相三線 | 不支援 | √ | 不支援 | 不支援 | 0 | 0 | 0 | 67×67 | 不支援 |
| ZSA-30321-R | 多功能表 | 三相四線 | √ | √ | √ | 不支援 | 4 | 0 | 2 | 76×76 | RS485 |
| ZSA-31332-R | 多功能表 | 三相三線 | √ | √ | √ | √ | 0 | 2 | 0 | 91×91 | RS485 |
| ZSA-31333-R | 多功能表 | 三相四線 | √ | √ | √ | √ | 4 | 2 | 2 | 91×91 | RS485 |
Technical Parameters
技術參數
基本參數
| 工作電壓 | AC 220V |
| 產品功耗 | ≤3W |
| 工作溫度 | -20℃~70℃ |
| 工作溼度 | <85% |
| 產品尺寸 | 48×48 / 72×72 / 80×80 / 96×96 mm |
| 安裝尺寸 | 44×44 / 67×67 / 76×76 / 91×91 mm |
| 外殼材料 | 熱塑性材料 |
| 防護等級 | IP20 |
| 安裝方式 | 嵌入式安裝 |
| 顯示方式 | LED |
監測功能
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
| 電壓(AC) | 額定值: 220V/380V；過負荷: 1.2倍額定值(連續)、2倍額定值(1秒)；精度: 0.2級 |
| 電流(AC) | 額定值: 5A/100A/200A/400A/600A/1000A；過負荷: 1.2倍額定值(連續)、2倍額定值(1秒)；精度: 0.2級 |
| 頻率 | 45~65 Hz，精度: 0.01 Hz |
| 有功電能 | 精度: 0.5級 |
| 無功電能 | 精度: 1級 |
| 諧波 | 2~31次諧波 |
| 開關量輸入 | 幹接點輸入，內建電源 |
| 開關量輸出 | 繼電器常開觸點，觸點容量：AC250V/5A、DC30V/5A |
Installation Instructions
安裝說明
a

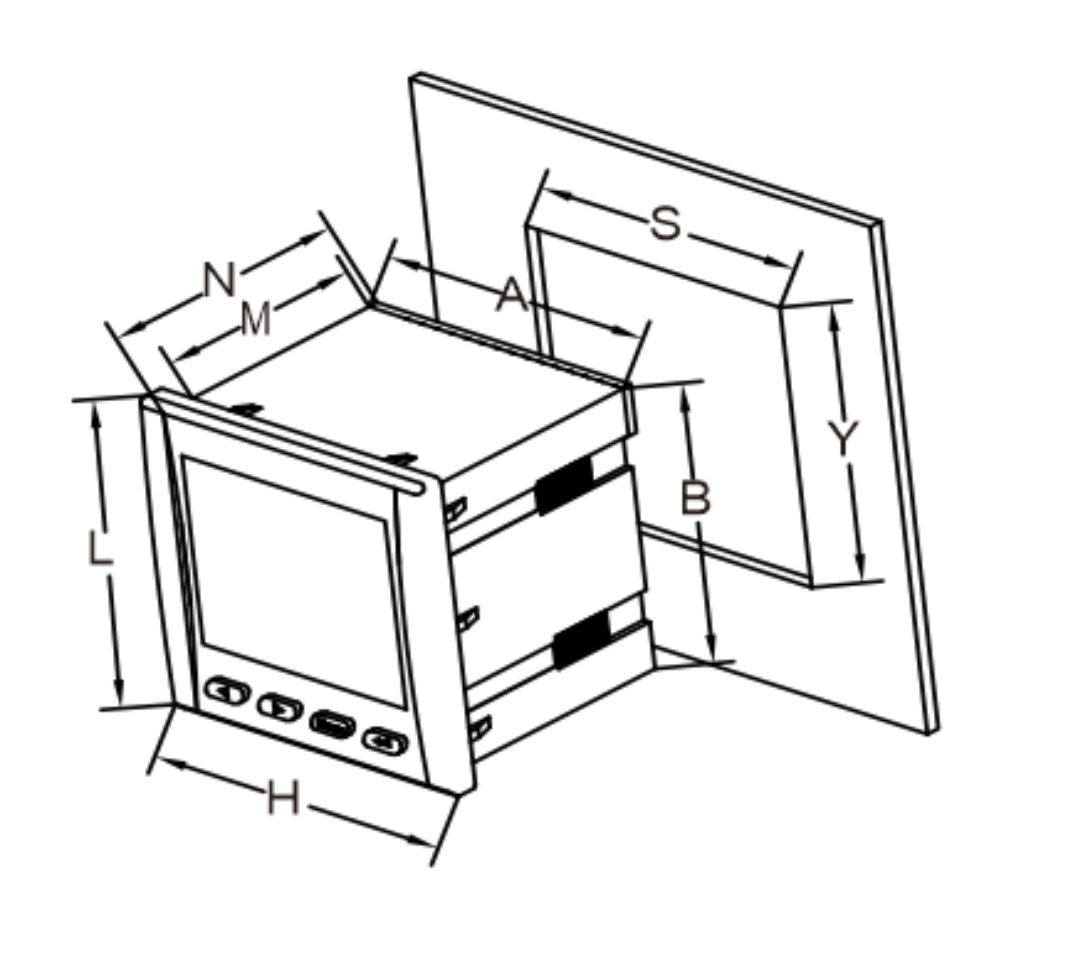

安裝尺寸圖
ZSA嵌入式多功能電錶 安裝尺寸圖
各規格尺寸對照表（單位：mm）
| 規格 | 外觀尺寸(L×H) | 開孔尺寸(N×M) | 面板尺寸(A×B) | 開孔尺寸(S×Y) |
|---|---|---|---|---|
| 48×48 | 48×48 | 68×58 | 43×43 | 44×44 |
| 72×72 | 72×72 | 68×58 | 66×66 | 67×67 |
| 80×80 | 80×80 | 68×58 | 76×76 | 77×77 |
| 96×96 | 96×96 | 68×58 | 90×90 | 91×91 |
| 120×120 | 120×120 | 68×58 | 107×107 | 110×110 |
b

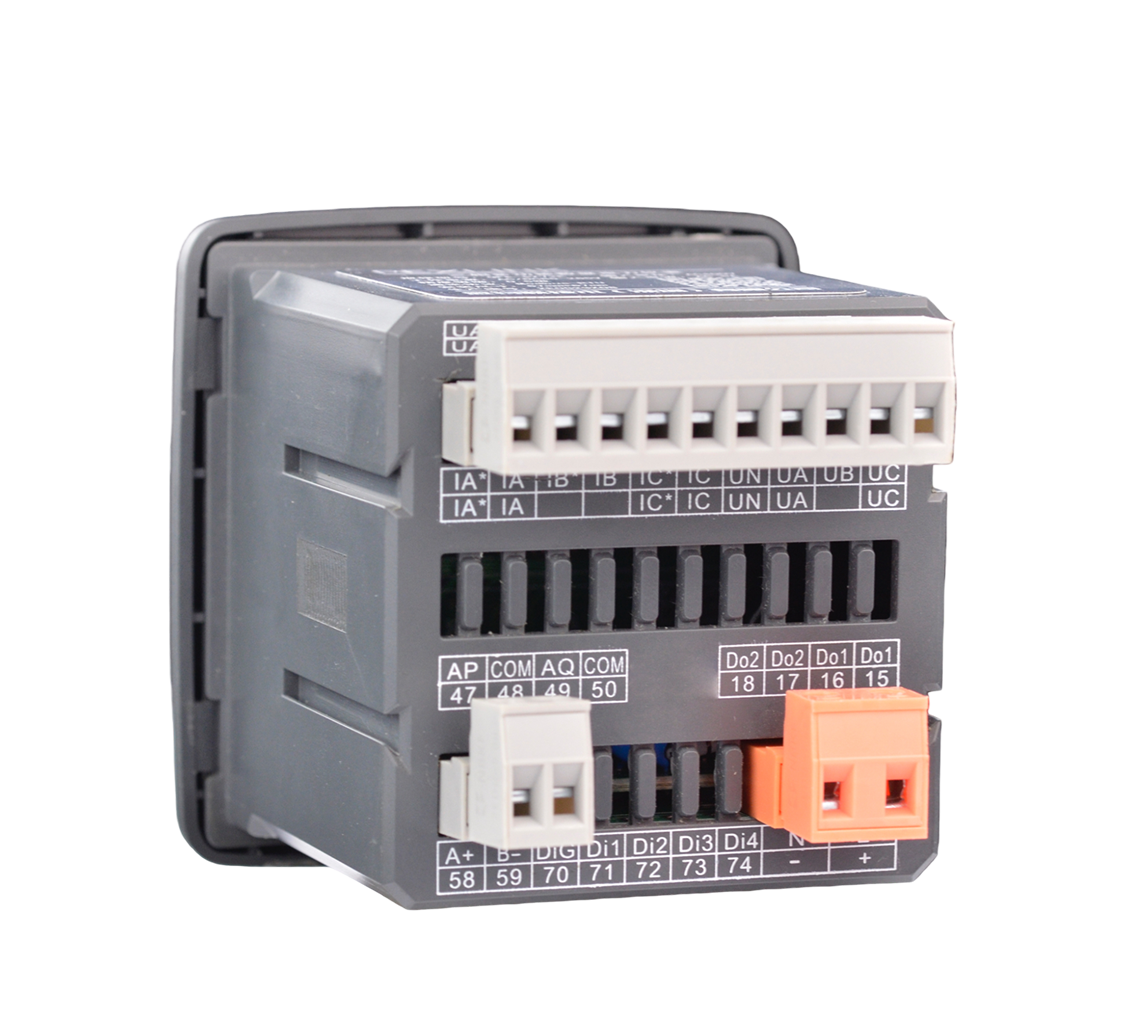

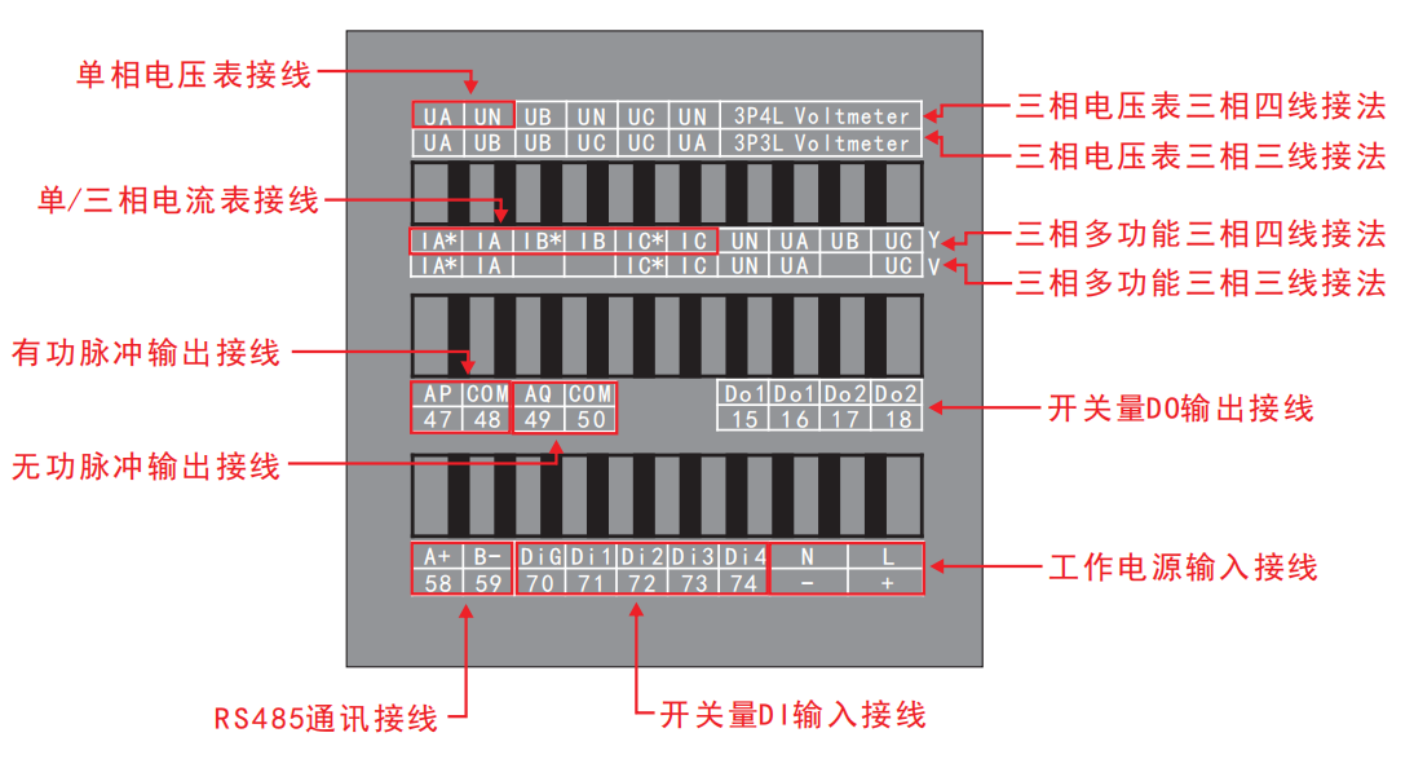

介面說明
ZSA嵌入式多功能電錶 介面說明
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| 電源 | L | 火線 |
| 電源 | N | 零線 |
| RS485 | A+ | RS485 A端 |
| RS485 | B- | RS485 B端 |
| DI輸入 | Di1~Di4 | 開關量1~4輸入（公共端DiG） |
| DO輸出 | Do1~Do2 | 繼電器1~2輸出端 |
| 脈衝輸出 | AP/AQ | 有功/無功脈衝輸出（公共端COM） |
| 電流 | IA*/IA、IB*/IB、IC*/IC | A/B/C相電流輸入正負端 |
| 電壓 | UA、UB、UC、UN | A/B/C相電壓輸入端、零線輸入端 |
