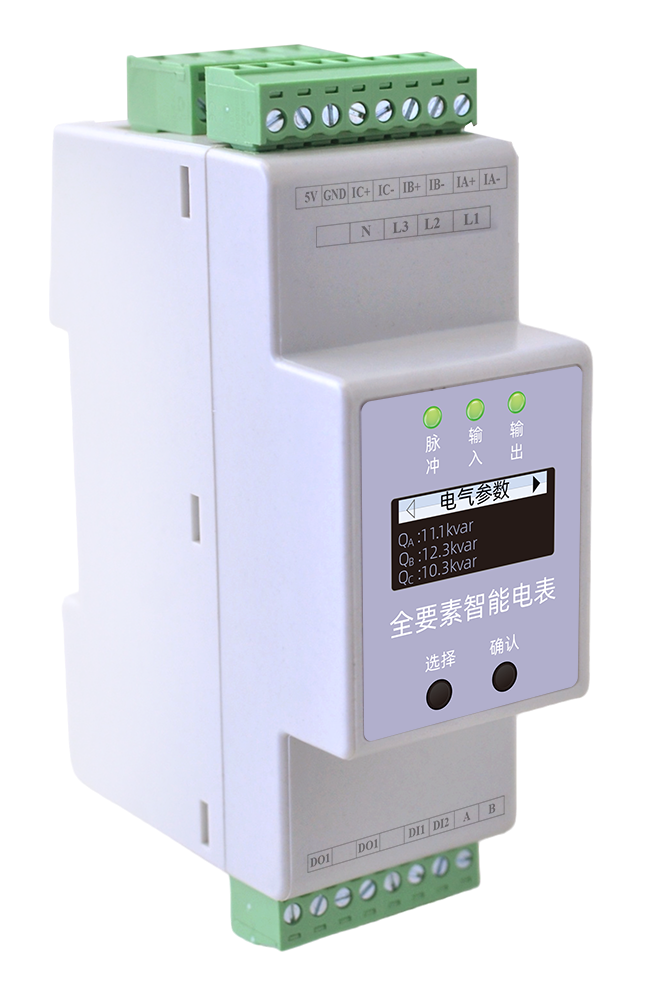

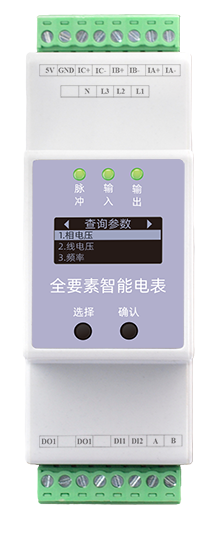

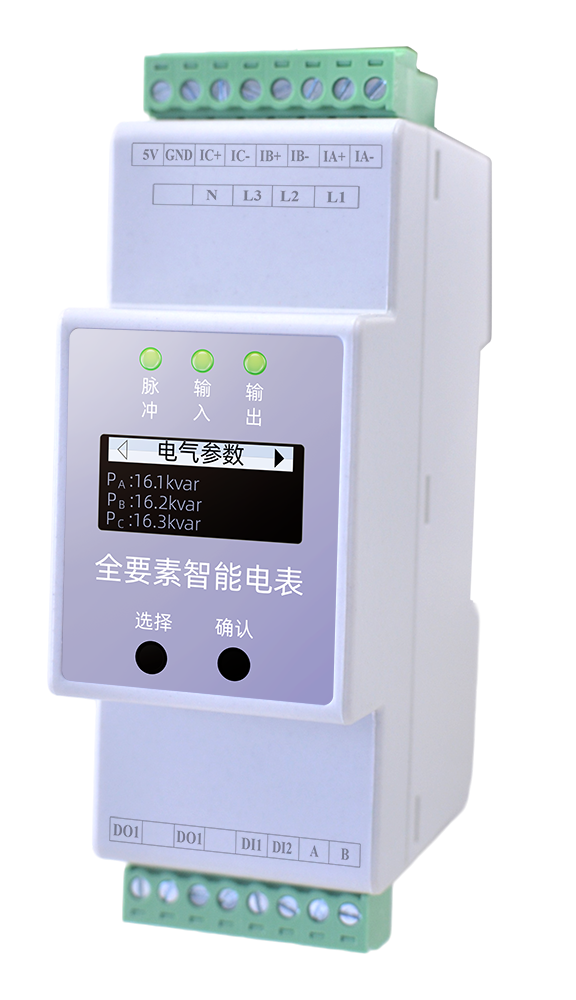

产品概述
ESA全要素智能电表是一款面向低压三相配电系统的多功能监测终端。产品以专用计量芯片为核心，搭配高精度传感器，可对三相电压、三相电流、频率、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能等40余个电气变量进行实时采集与动态感知。
除基础电参量监测外，ESA还支持过压、欠压、过流、欠流、过功率、欠功率、断相以及DI联动等多种报警输出，帮助用户及时掌握配电运行状态，提升电气安全管理水平。
核心应用场景
- 低压配电柜三相回路监测。
- 数据中心、机房能效管理。
- 工业产线用电分析与节能诊断。
- 商业建筑分项计量与运维。
产品特点
监测要素全
三相电压/电流、频率、有功/无功/视在功率、功率因数、有功/无功电能等全电参量实时监测。
量程覆盖宽
支持0~2000A计量，匹配开口传感器最小可达0.2S级，电流监测范围可覆盖0~6000A。
全天候传感器
采用非接触式开合型电流传感器，可在强电磁干扰环境下长期稳定运行。
输出报警全
报警状态可写入控制，报警设置可配置为"闭合"或"断开"，灵活适配不同联动逻辑。
便捷灵活小巧
配备OLED显示屏与物理按键，支持RS485/Modbus通讯，导轨宽度仅36mm。
精度高
默认精度0.5级，匹配开口传感器最小可达0.2S级，满足高要求计量场景。
选型说明
型号命名规则
| 型号 | 供电方式 | 显示方式 | 电流规格 | 电压规格 | 开关量输入 | 继电器输出 | RS485 Modbus |
|---|---|---|---|---|---|---|---|
| ESA-12111-R | DC 5V | OLED | 3×5A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-12121-R | DC 5V | OLED | 3×100A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-12131-R | DC 5V | OLED | 3×400A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-12141-R | DC 5V | OLED | 3×600A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-22111-R | AC 220V | OLED | 3×5A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-22121-R | AC 220V | OLED | 3×100A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-22131-R | AC 220V | OLED | 3×400A | 3×220/380V | 2路 | 1路 | 支持 |
| ESA-22141-R | AC 220V | OLED | 3×600A | 3×220/380V | 2路 | 1路 | 支持 |
* 其他电参量包括：频率、功率、功率因数等。如需其他量程或通讯配置，请联系销售获取定制方案。
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V（5V款）/ AC 180~250V（220V款） |
| 产品功耗 | ≤ 2W |
| 工作温度 | -20℃ ~ 60℃ |
| 工作湿度 | < 95% |
| 产品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（长×宽×高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

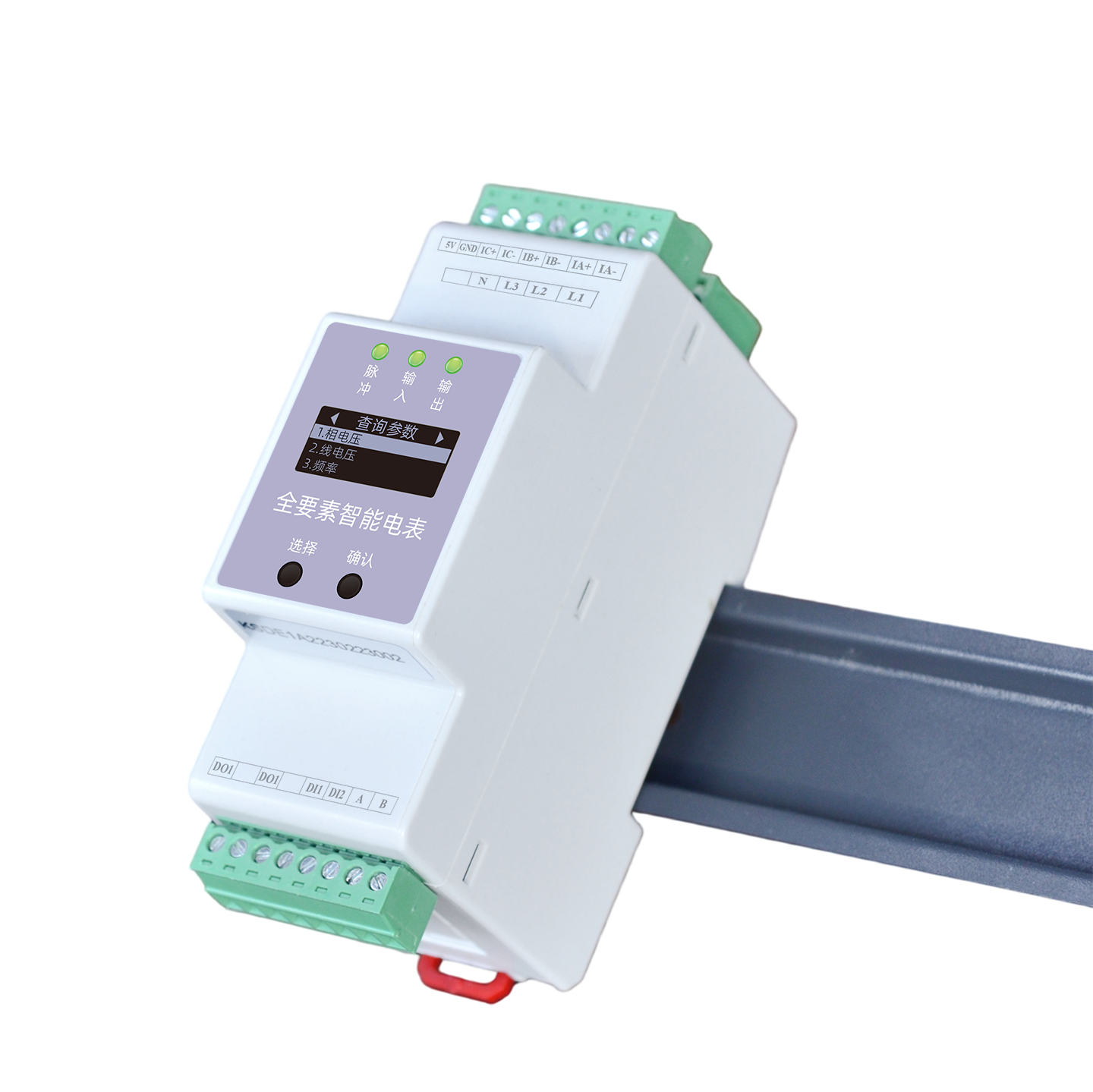

| 安装方式 | 标准35mm导轨安装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 电压（AC） | 额定值：220V/380V；过负荷：1.2倍额定值连续、2倍额定值1秒；精度：0.5级/0.2S级 |
| 电流（AC） | 额定值：5A、100A、400A、600A；过负荷：1.2倍额定值连续、2倍额定值1秒；精度：0.5级/0.2S级 |
| 频率 | 45~65Hz，精度：0.01Hz |
| 有功电能 | 精度：1级 |
| 无功电能 | 精度：2级 |
| 开关量输入 | 干接点输入，内置电源 |
| 开关量输出 | 继电器输出，触点容量 AC250V/3A、DC30V/3A，继电器常开触点 |
安装说明
安装尺寸图
传感器说明

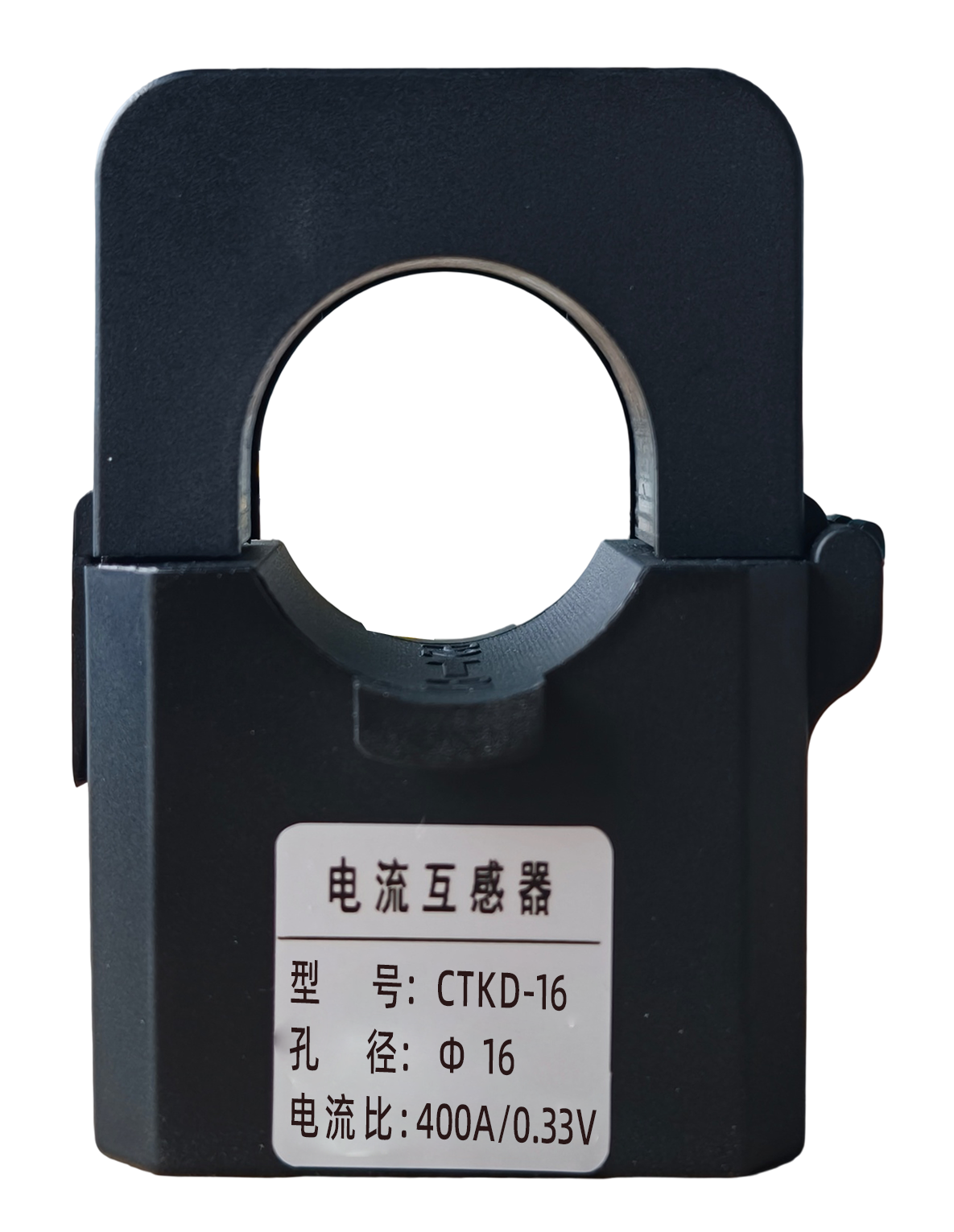

产品采用外置三相电流互感器（开合型开口式设计），可在不停电状态下完成安装，适配电缆/母排等多种现场工况；不同额定值对应不同孔径规格，覆盖5A~1000A量程。
| 额定值 | 5A | 100A | 200A | 400A | 600A | 1000A |
|---|---|---|---|---|---|---|
| 电流比 | 5A/0.33V | 100A/0.33V | 200A/0.33V | 400A/0.33V | 600A/0.33V | 1000A/0.33V |
| 孔径 | 16mm | 24mm | 24mm | 36mm | 36mm | 36mm |

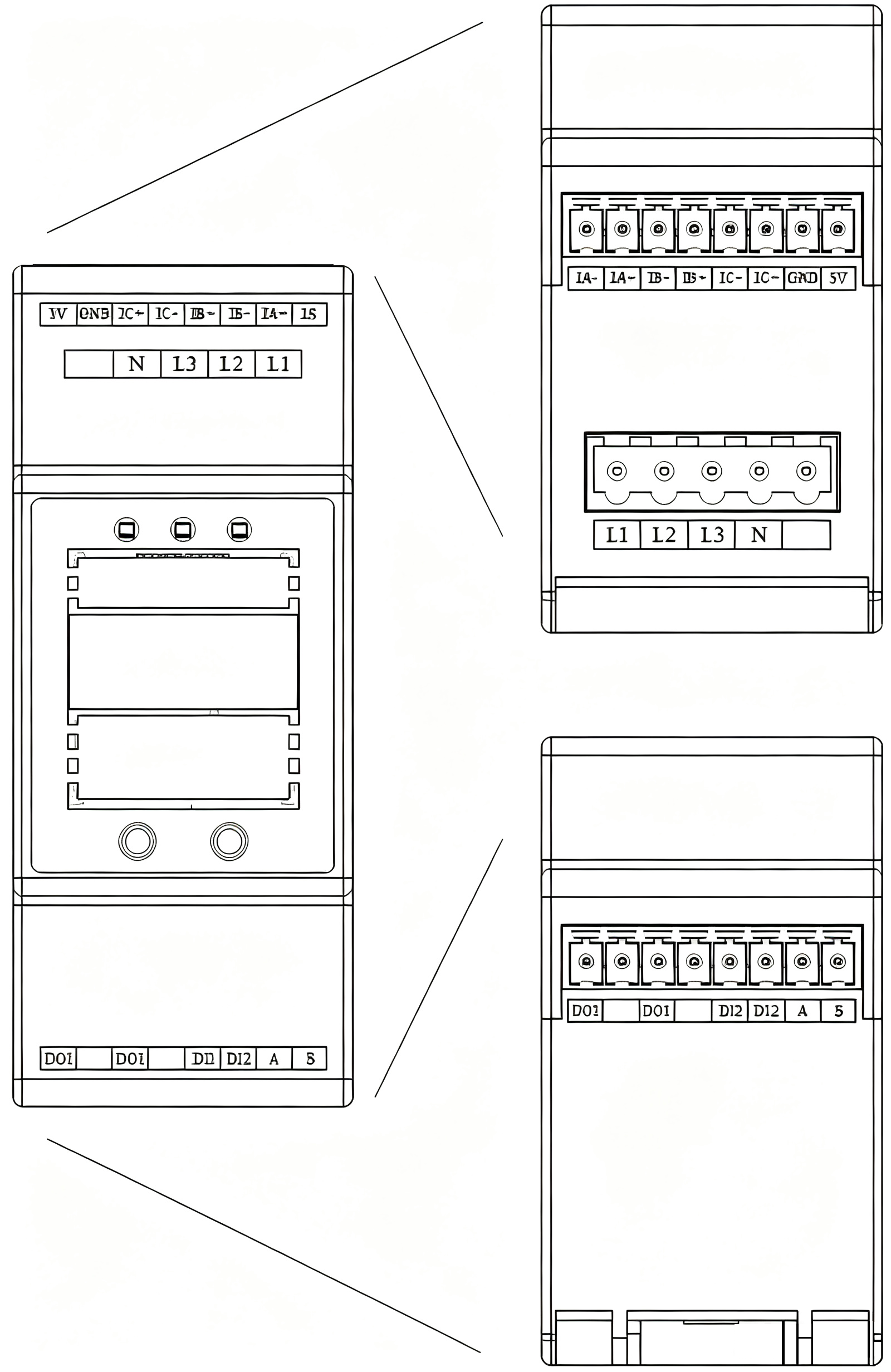

接口说明
接线定义
| 220V交流电源 | L1：火线；N：零线 |
| 5V直流电源 | 5V：正极；GND：0V |
| RS485通讯 | A：RS485 A端；B：RS485 B端 |
| DI输入 | DI1/DI2：开关量输入，另一头接GND，不分方向 |
| DO输出 | DO1/DO1'：继电器输出，不分方向 |
| 电流输入 | IA+/IA-、IB+/IB-、IC+/IC-：三相电流正负端 |
| 电压输入 | L1/L2/L3：三相电压；N：零线 |
注意：220V交流输入与5V直流电源输入只能二选一，请勿同时接入。
核心要点
- 定义： ESA电气安全监测终端是FEXLINK电气安全监测核心设备，集成剩余电流、温度、电压、电流等多要素监测能力。
- 核心能力： 支持剩余电流、线缆温度、电压、电流、功率、谐波等多参数监测，符合GB 14287标准，支持RS485上传。
- 适用场景： 适用于配电柜、楼层配电箱、机房PDU等电气火灾监测与电气安全监测场景。
- 相关产品： ESF电气火灾测控器、SFA多要素测控器、FG智能网关。
常见问题
Frequently Asked Questions
ESA电气安全监测终端是什么？
ESA电气安全监测终端是FEXLINK电气安全监测核心设备，集成剩余电流、温度、电压、电流等多要素监测能力。
ESA电气安全监测终端适用于哪些场景？
适用于配电柜、楼层配电箱、机房PDU等电气火灾监测与电气安全监测场景。
ESA电气安全监测终端与传统方案有什么区别？
相比传统剩余电流继电器，ESA提供多参数综合监测与云端上传，支持电气火灾预测性预警。
ESA电气安全监测终端如何安装和接入？
导轨安装于配电柜内，接入剩余电流互感器与温度传感器，连接RS485总线即可。
如何选购 FEXLINK 产品或预约演示？
可通过 FEXLINK 官网联系页面提交需求，或致电 0755-8653 6148 预约演示与选型咨询，工程师将根据应用场景提供匹配方案与报价。
