Product Overview
產品概述

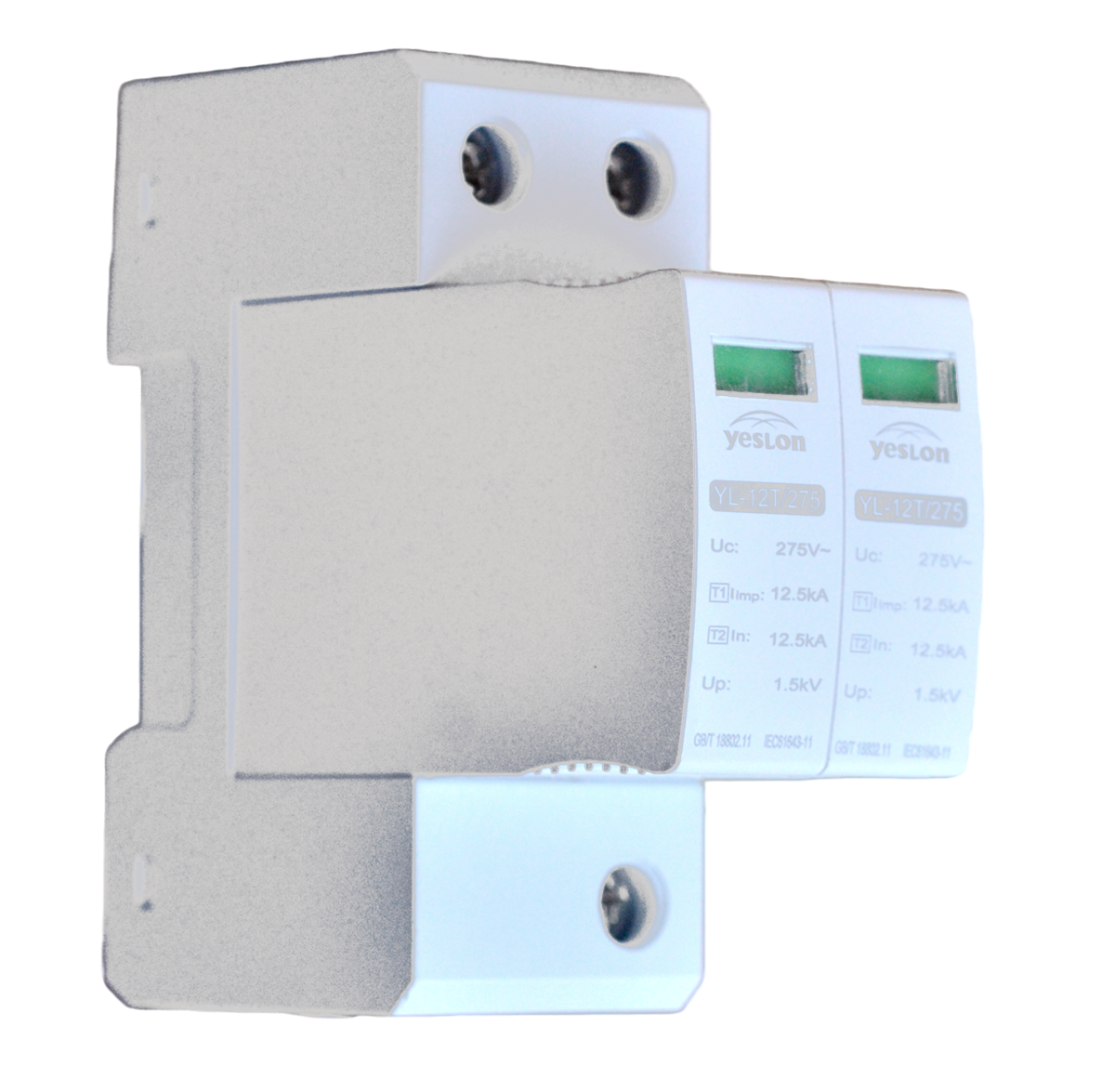

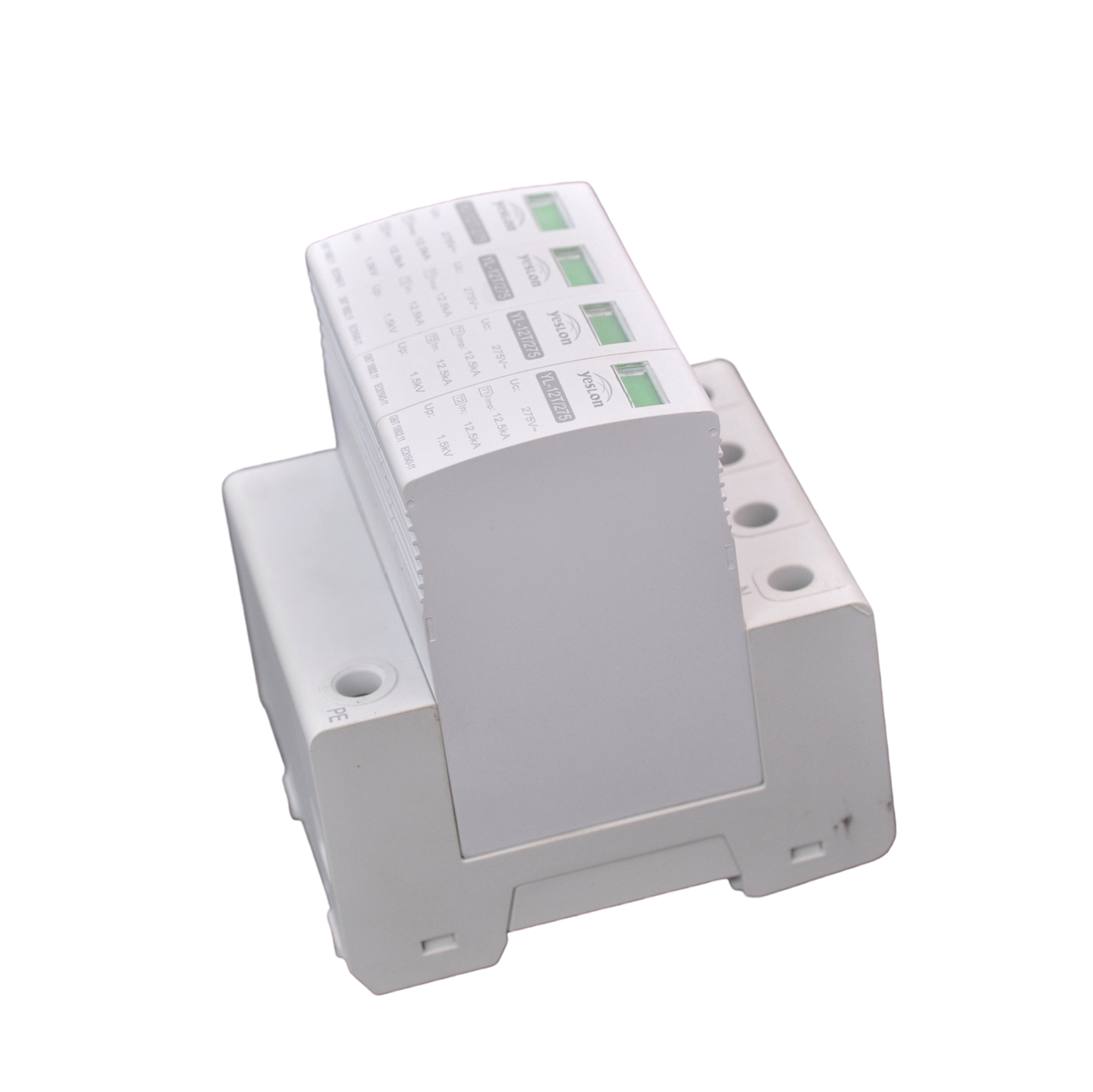

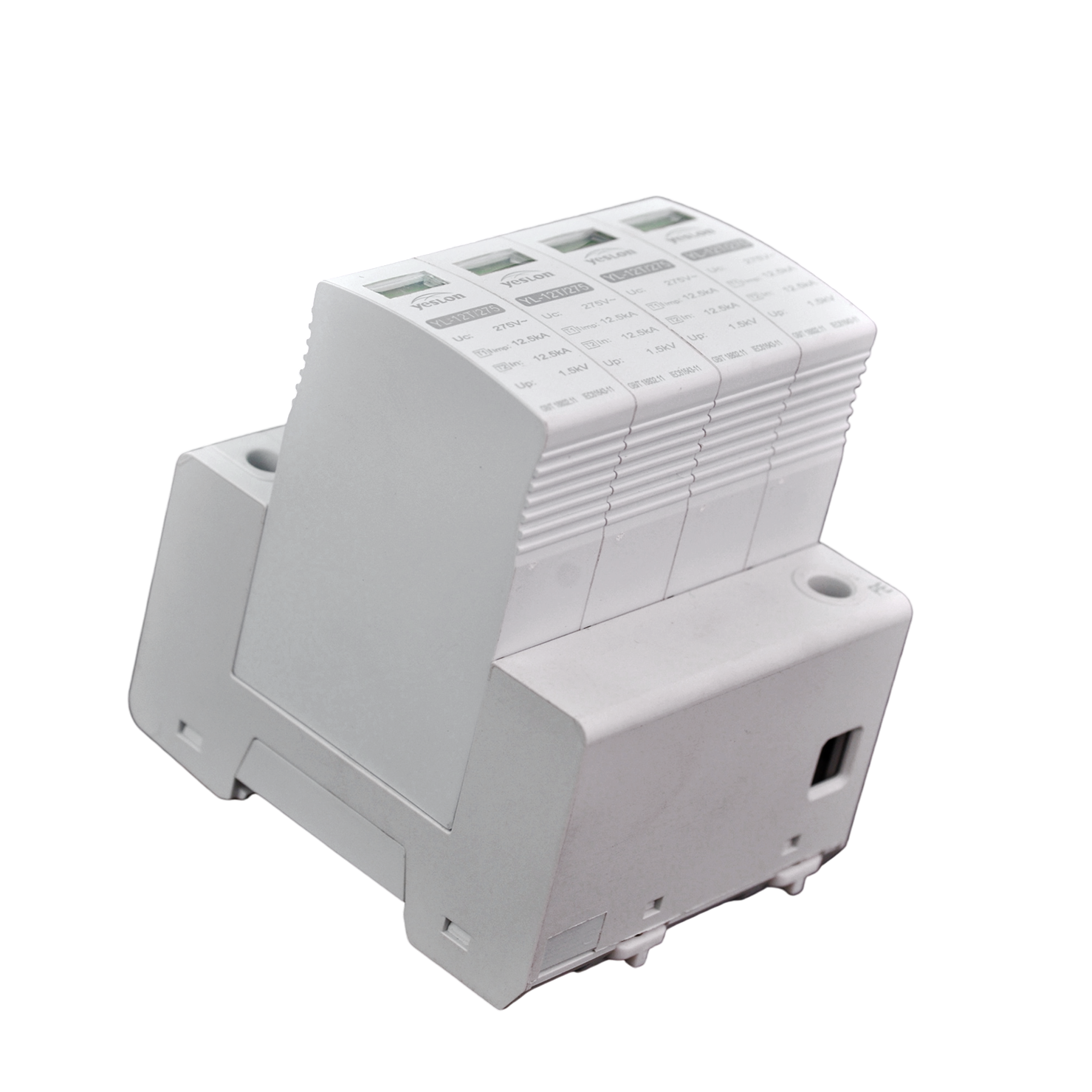

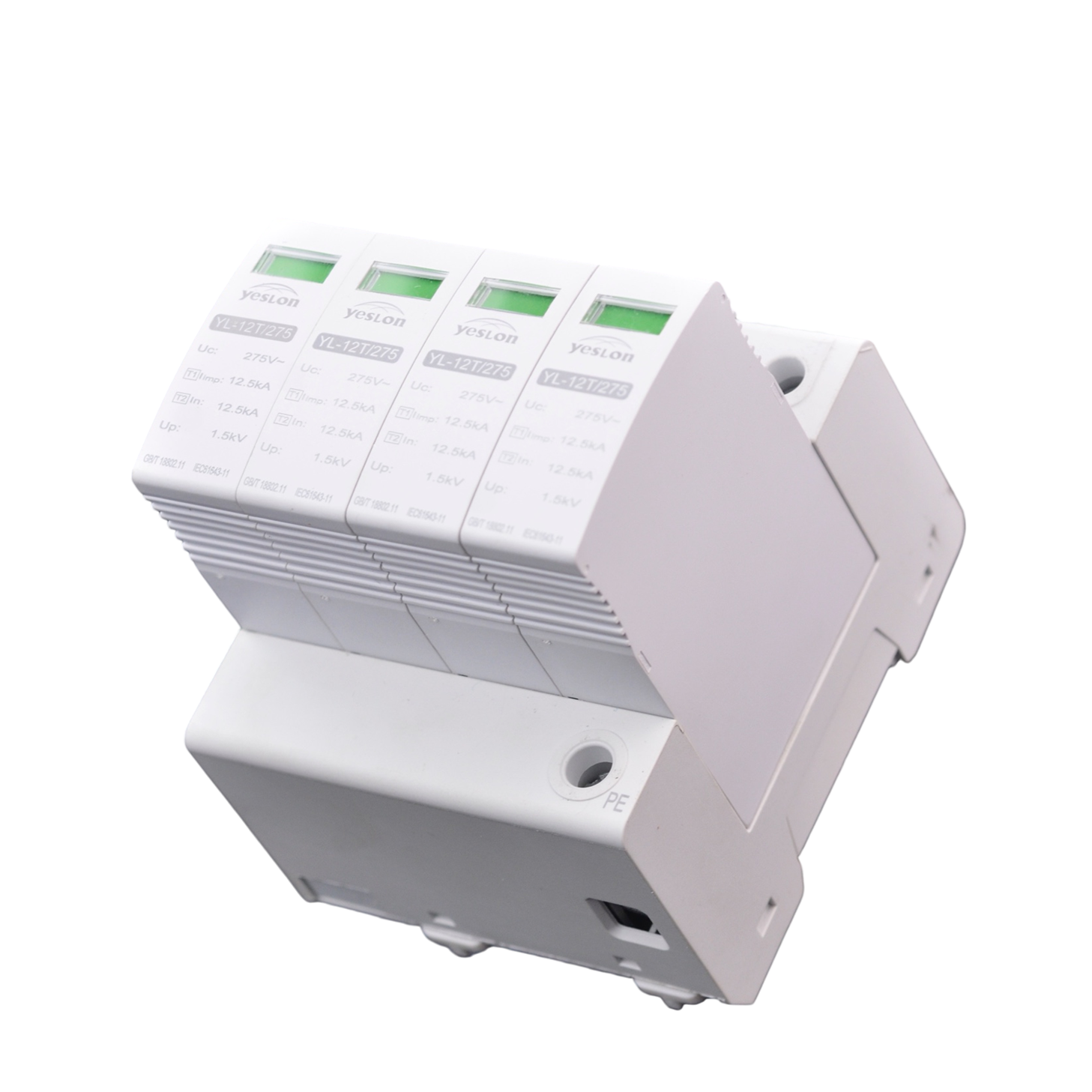

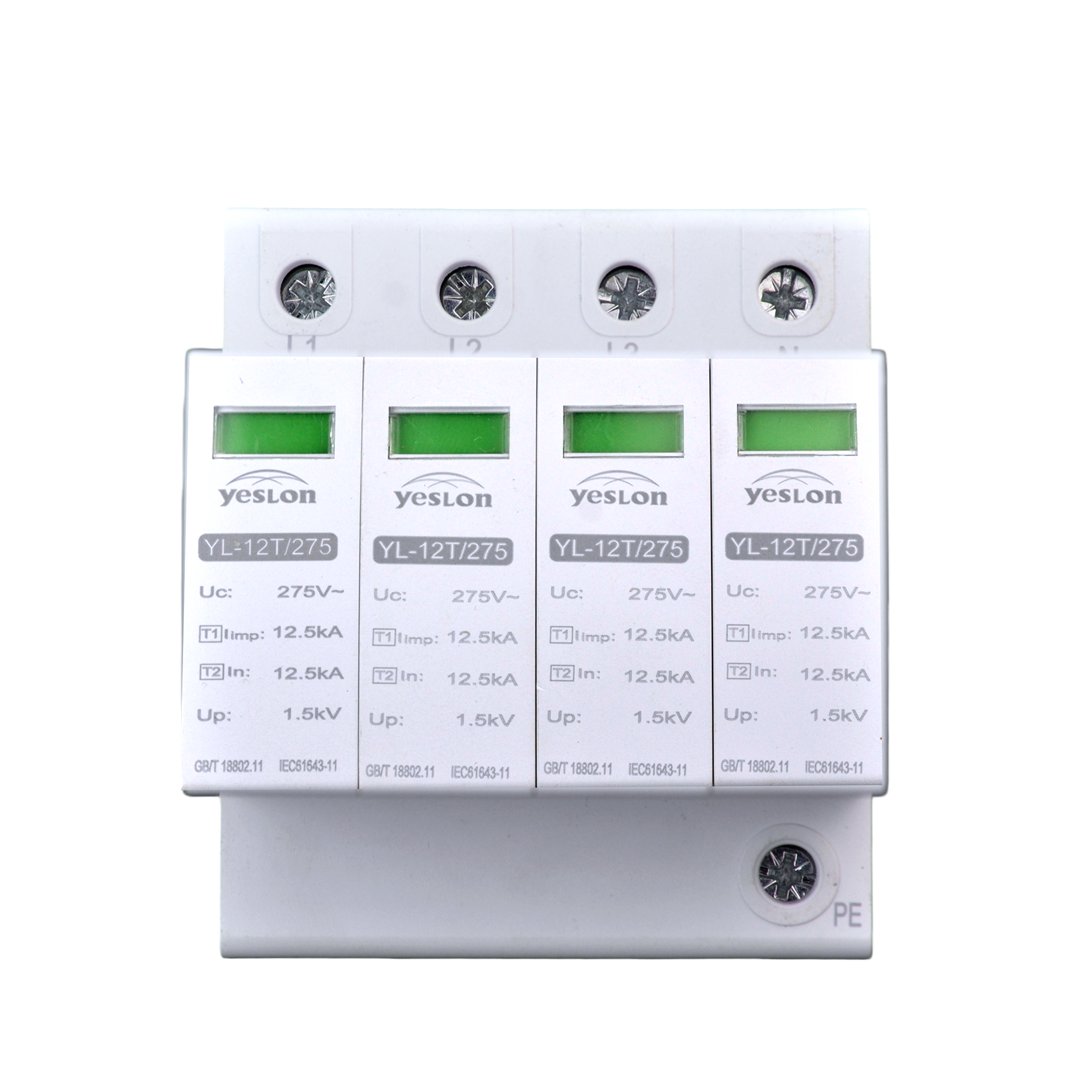

本產品為T2級電源電湧保護器，用於配電系統與裝置之間，洩放感應雷擊及內部過電壓。採用壓敏元件，響應迅速，殘壓低。具備本地失效指示，可選遙信功能，支援標準導軌安裝，適用於通訊、工業等低壓配電場景。
符合T2類電源防雷標準，洩放感應雷擊及電網內部過電壓，有效降低裝置損壞風險。帶"S"遙信型號內建幹接點，可接入監控系統上報失效狀態，配合集中管理平臺實現遠端運維。
核心能力
- T2級防雷保護：符合T2類電源防雷標準，洩放感應雷擊及電網內部過電壓。
- 大通流容量：標稱放電電流達20kA（最大40kA），可承受高能量衝擊。
- 低殘壓輸出：電壓保護水平低至1.5kV，響應時間≤50ns，迅捷鉗制過電壓。
- 遙信遠端監控：帶"S"遙信型號內建幹接點，可接入監控系統上報失效狀態。
Product Features
產品特點
T2級防雷保護
符合T2類電源防雷標準，洩放感應雷擊及電網內部過電壓，有效降低裝置損壞風險。
大通流容量
標稱放電電流達20kA（最大40kA），可承受高能量衝擊，適應嚴苛的浪湧環境。
低殘壓輸出
電壓保護水平低至1.5kV，響應時間≤50ns，迅捷鉗制過電壓，保障後端裝置安全。
多規格適配
提供2P、4P及多種Uc電壓（275V/385V等），相容AC/DC系統，滿足不同配電線路需求。

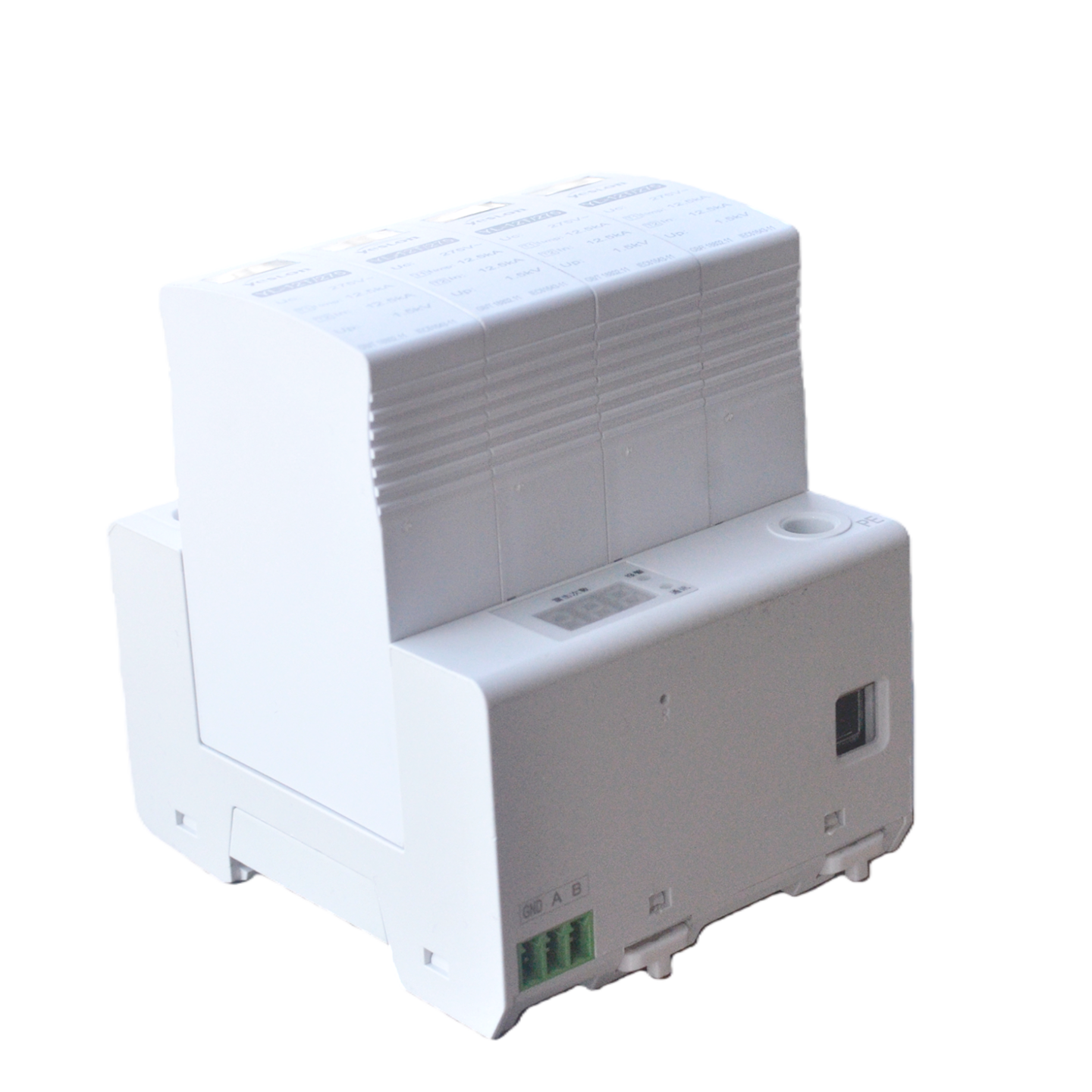

遙信遠端監控
帶"S"遙信型號內建幹接點，可接入監控系統上報失效狀態，配合集中管理平臺實現遠端運維。
導軌安裝便捷
標準35mm導軌卡裝，結構緊湊，佔用空間小，適合配電櫃內批次部署。
Selection Guide
選型說明
型號命名規則
ZLx
-
結構
-
Iimp
/
Uc
-
保護模式
ZLx
產品類別
1：T1電源防雷器；S1：T1電源防雷器（遙信）；2：T2電源防雷器；S2：T2電源防雷器（遙信）；3：T3防雷器；4：訊號防雷器
結構
核心結構
V：壓敏；F：放電管；G：石墨間隙；BC：複合型
Iimp
最大沖擊電流
6kA（6.25kA）；12kA（12.5kA）；15kA；25kA
Uc
最高持續執行電壓
AC：255/275/320/385/440/690/760V；DC：500/600/800/1000/1200/1500/1800/2000V
模式
保護模式
AC：1P；2P；3P；4P；1+NPE；3+NPE；DC：U；Y
Imax
最大放電電流
20kA；40kA；60kA；80kA；100kA
| 型號 | 結構 | 級數 | Uc | In | Imax | Up | 響應時間 | 尺寸（長×寬×高mm） | 本地指示 | 遙信 |
|---|---|---|---|---|---|---|---|---|---|---|
| ZL2-V-x/275-4P | 壓敏 | 4P | 275V | 10/20/30/40kA | 20/40/60/80/100kA | 1.5kV | ≤50ns | 72×83×67 | √ | --- |
| ZLS2-V-x/385-4P | 壓敏 | 4P | 385V | 10/20/30/40kA | 20/40/60/80/100kA | 1.8kV | ≤50ns | 72×83×67 | √ | √ |
| ZL2-V-x/275-2P | 壓敏 | 2P | 275V | 10/20/30/40kA | 20/40/60/80/100kA | 1.5kV | ≤50ns | 36×83×67 | √ | --- |
| ZLS2-V-x/385-2P | 壓敏 | 2P | 385V | 10/20/30/40kA | 20/40/60/80/100kA | 1.8kV | ≤50ns | 36×83×67 | √ | √ |
Technical Parameters
技術參數
基本參數
| 工作電壓 | AC 220V |
| 安裝方式 | 標準35mm導軌裝 |
| 工作溫度 | -40℃~70℃ |
| 工作溼度 | 5%~95% |
| 外殼材料 | 熱塑性阻燃材料PBT G20 V0 |
| 防護等級 | IP20 |
電湧保護參數
| 保護等級 | T2 |
| 外形尺寸 | 72×83×67mm（長寬高） |
| 最高持續執行電壓Uc | 275V/385V AC |
| 標稱放電電流In | 20kA |
| 最大放電電流Imax | 40kA |
| 電壓保護水平Up | 1.5kV/1.8kV |
| 響應時間 | ≤50ns |
Installation Instructions
安裝說明
a
安裝尺寸圖
T2-ZL(S)1電湧保護器 安裝尺寸圖
1%E7%94%B5%E6%B6%8C%E4%BF%9D%E6%8A%A4%E5%99%A8/%E5%AE%89%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.png)
b
介面說明
電源介面定義
| 編號 | 介面 | 定義 |
|---|---|---|
| 1 | L1、L2、L3 | 三相火線 |
| 2 | N | 零線 |
| 3 | PE | 地線 |
