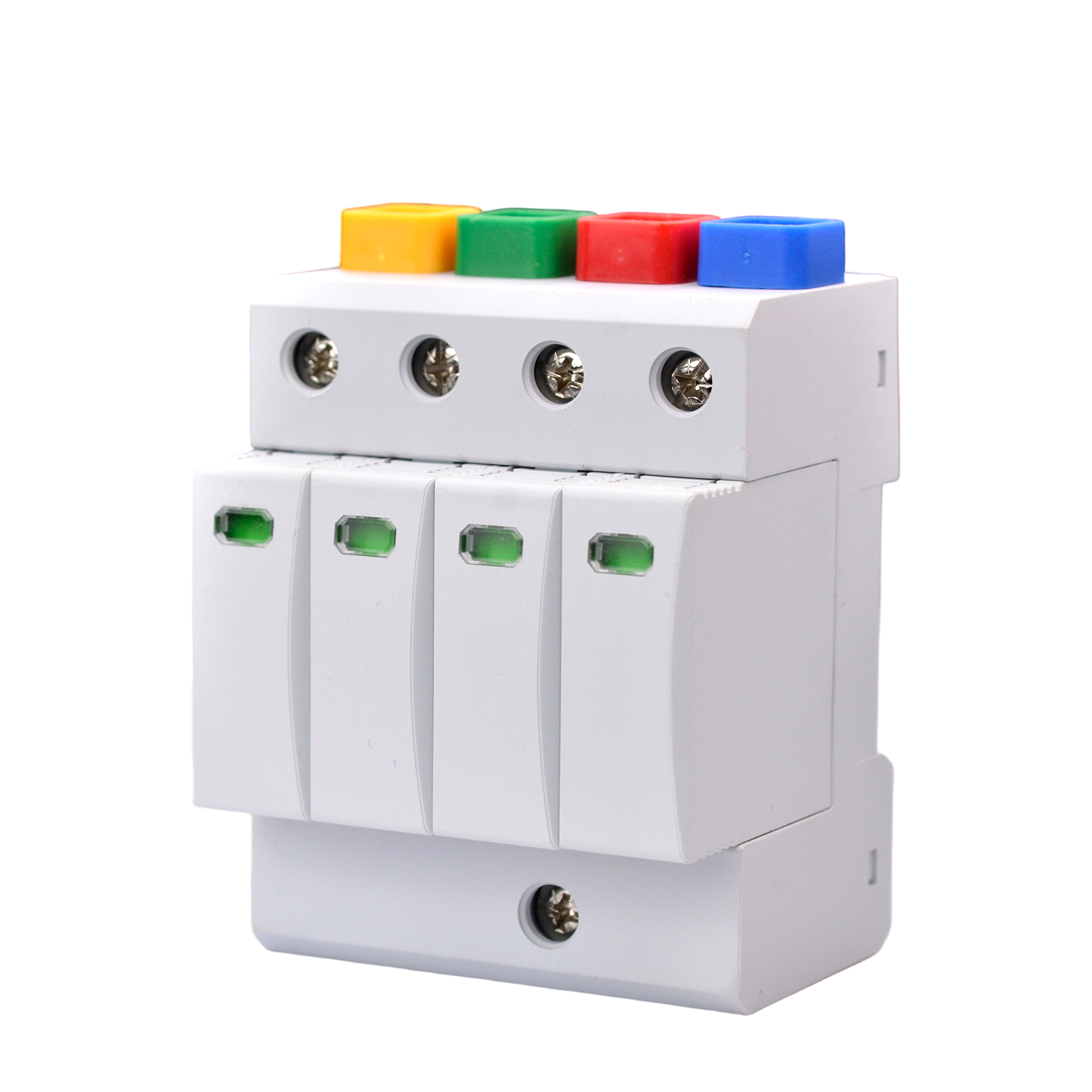

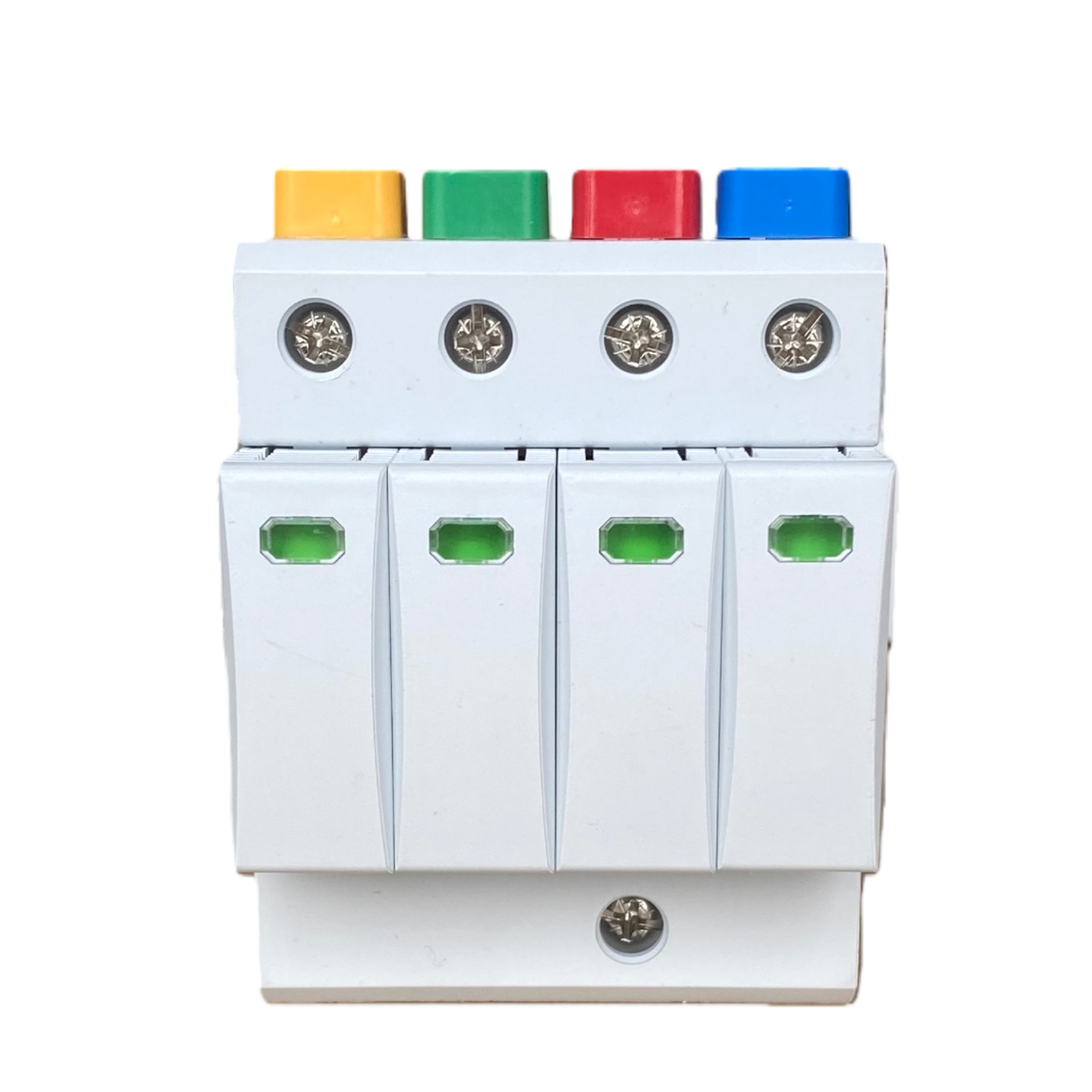

Product Overview
产品概述
T2级-压敏型电涌保护器符合T2类电源防雷标准，安装在供电系统与设备之间，用于抑制感应雷击及电网内部过电压。采用高品质压敏元件，具备大通流能力和低残压输出，响应迅速，有效降低设备损坏风险。
产品支持2P/4P多种接线模式，内置失效指示窗口，标准35mm导轨安装，结构紧凑，占用空间小，适合配电柜内批量部署。带"S"遥信型号内置干接点，可接入监控系统上报失效状态。
核心能力
- T2级防雷保护，标称放电电流20kA，最大40kA。
- 电压保护水平低至1.5kV，响应时间≤50ns。
- 2P/4P多种规格，兼容275V/385V多种Uc电压。
- 带"S"型号支持遥信远程监控，上报失效状态。

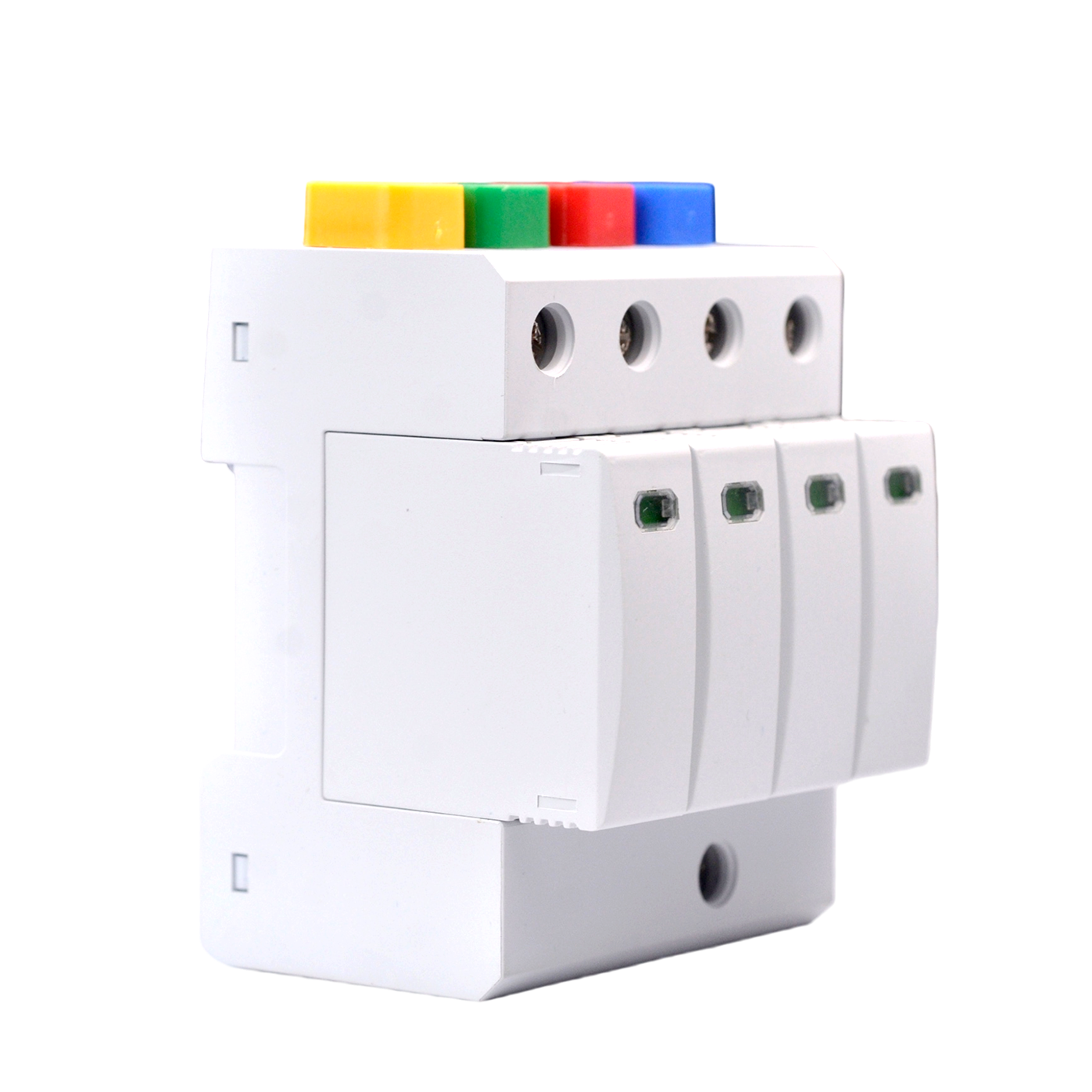

Product Features
产品特点
T2级防雷保护
符合T2类电源防雷标准，泄放感应雷击及电网内部过电压，有效降低设备损坏风险。
大通流容量
标称放电电流达20kA（最大40kA），可承受高能量冲击，适应严苛的浪涌环境。
低残压输出
电压保护水平低至1.5kV，响应时间≤50ns，迅捷钳制过电压，保障后端设备安全。
多规格适配
提供2P、4P及多种Uc电压（275V/385V等），兼容AC/DC系统，满足不同配电线路需求。
遥信远程监控
带"S"遥信型号内置干接点，可接入监控系统上报失效状态，配合集中管理平台实现远程运维。

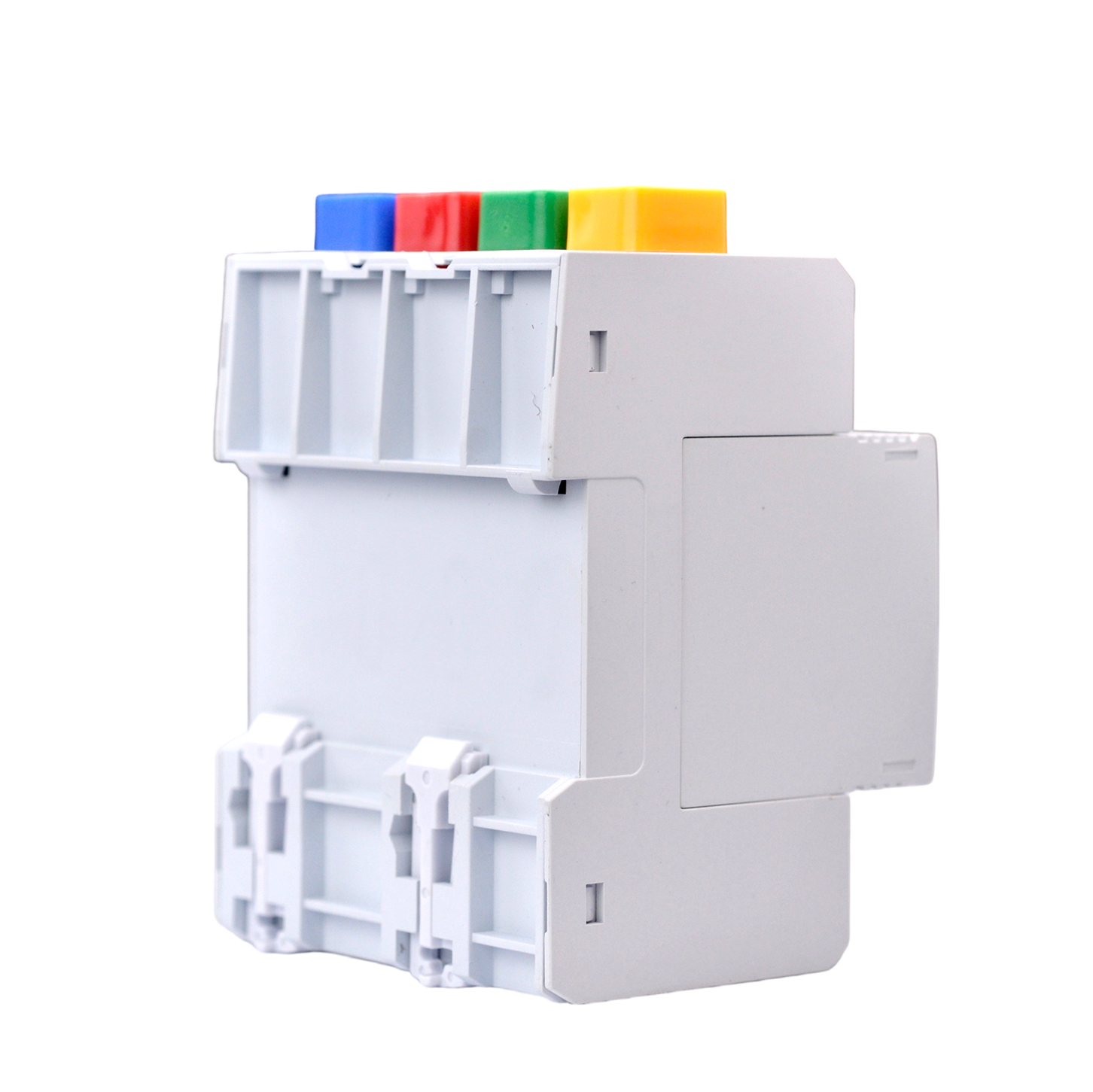

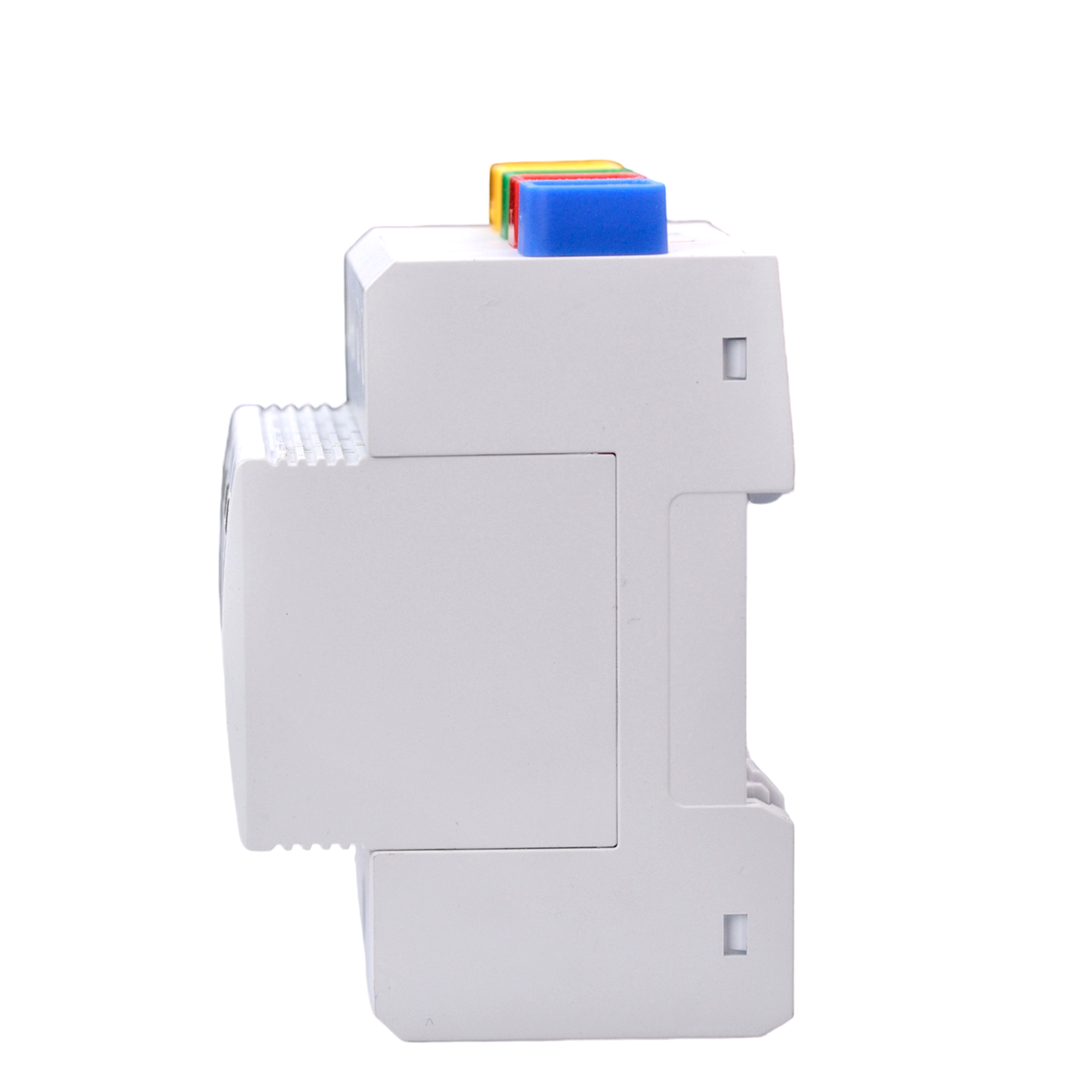

导轨安装便捷
标准35mm导轨卡装，结构紧凑，占用空间小，适合配电柜内批量部署。
Selection Guide
选型说明
型号命名规则
ZLx
-
x
-
V
/
x
-
x
ZLx
产品类型
1=T1电源防雷器；2=T2电源防雷器；S1=T1（遥信）；S2=T2（遥信）；3=T3防雷器；S3=T3（遥信）；4=信号防雷器；S4=信号防雷器（遥信）
x
结构
V=压敏；F=放电管；G=石墨间隙；BC=复合型
x
最大放电电流Imax
20kA；40kA；60kA；80kA；100kA
x
最大冲击电流Iimp
6kA（6.25kA）；12kA（12.5kA）；15kA；25kA
x
最高持续运行电压Uc
AC：255/275/320/385/440/690/760V；DC：500/600/800/1000/1200/1500/1800/2000V
x
保护模式
AC：1P；2P；3P；4P；1+NPE；3+NPE；DC：U；Y
| 型号 | 保护等级 | 最高持续运行电压Uc | 标称放电电流In | 最大放电电流Imax | 电压保护水平Up | 响应时间 | 级数 | 尺寸（长*宽*高mm） | 遥信 | 失效本地查看 |
|---|---|---|---|---|---|---|---|---|---|---|
| ZL2-V-40/275-2P | T2 | 275V | 20kA | 40kA | 1.5kV | ≤50ns | 2P | 36*83*67 | -- | √ |
| ZLS2-V-40/385-2P | T2 | 385V | 20kA | 40kA | 1.8kV | ≤50ns | 2P | 36*83*67 | √ | √ |
| ZL2-V-40/275-4P | T2 | 275V | 20kA | 40kA | 1.5kV | ≤50ns | 4P | 72*83*67 | -- | √ |
| ZLS2-V-40/385-4P | T2 | 385V | 20kA | 40kA | 1.8kV | ≤50ns | 4P | 72*83*67 | √ | √ |
Technical Parameters
技术参数
基本参数
| 工作电压 | AC 220V |
| 安装方式 | 标准35mm导轨装 |
| 工作温度 | -40℃~70℃ |
| 工作湿度 | 5%~95% |
| 外形尺寸 | 72*83*67mm（4P）/ 36*83*67mm（2P） |
| 外壳材料 | 热塑性阻燃材料PBT G20 V0 |
| 防护等级 | IP20 |
电气性能
| 保护等级 | T2 |
| 最高持续运行电压Uc | 275V/385V AC |
| 标称放电电流In | 20kA |
| 最大放电电流Imax | 40kA |
| 电压保护水平Up | 1.5kV/1.8kV |
| 响应时间 | ≤50ns |
Installation Instructions
安装说明
a
安装尺寸图
36mm
2P宽度
72mm
4P宽度
83mm
高度
35mm
标准导轨
