Product Overview
产品概述

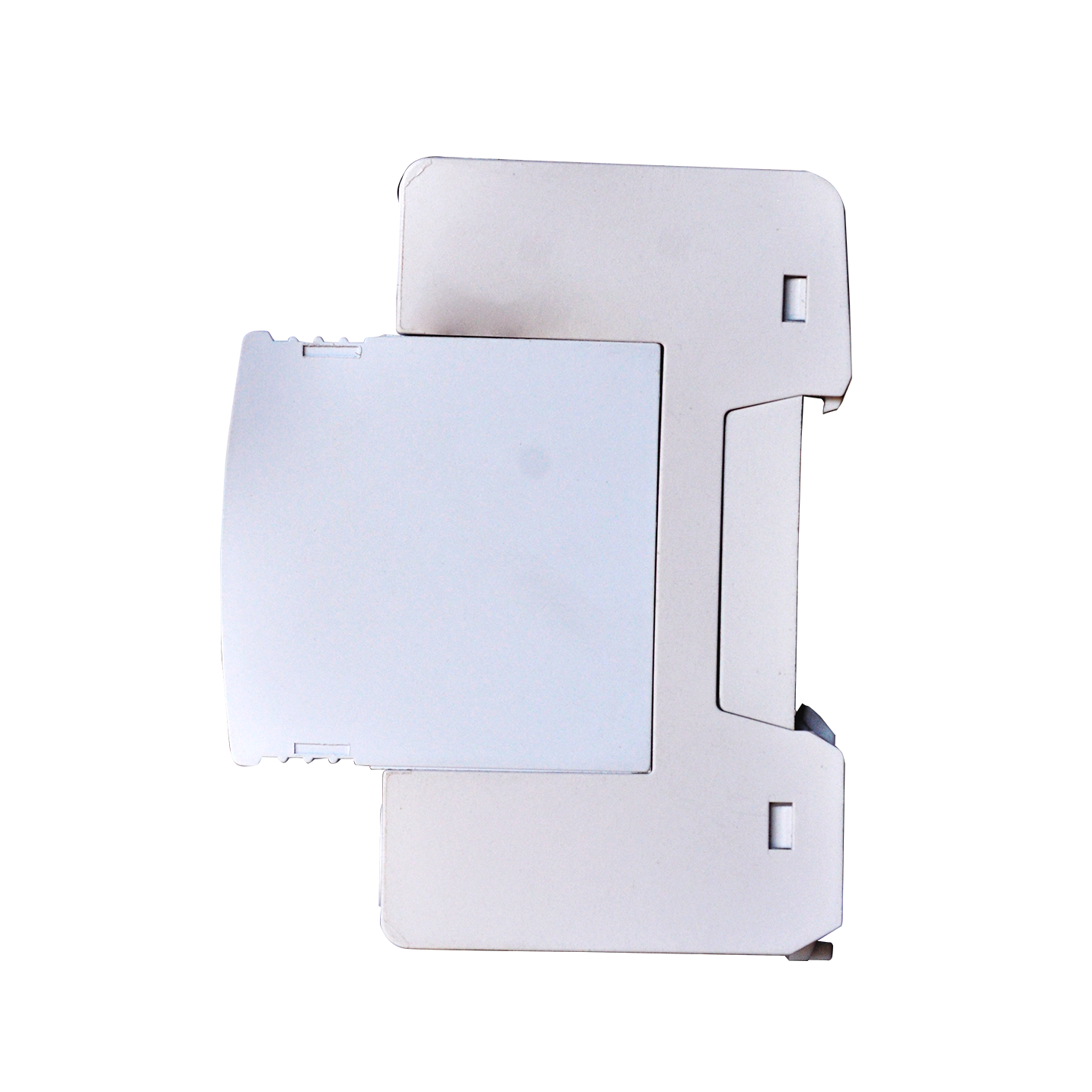

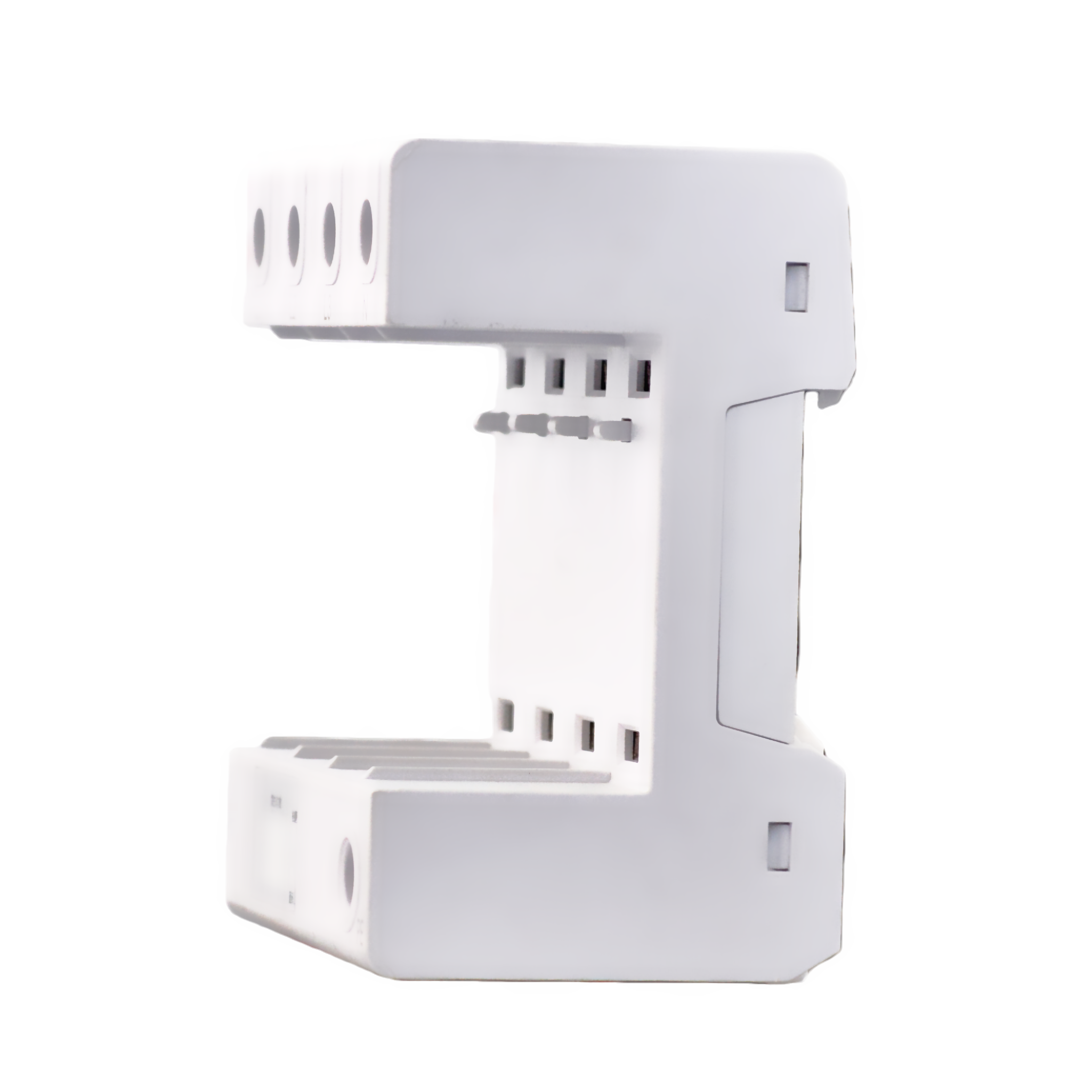

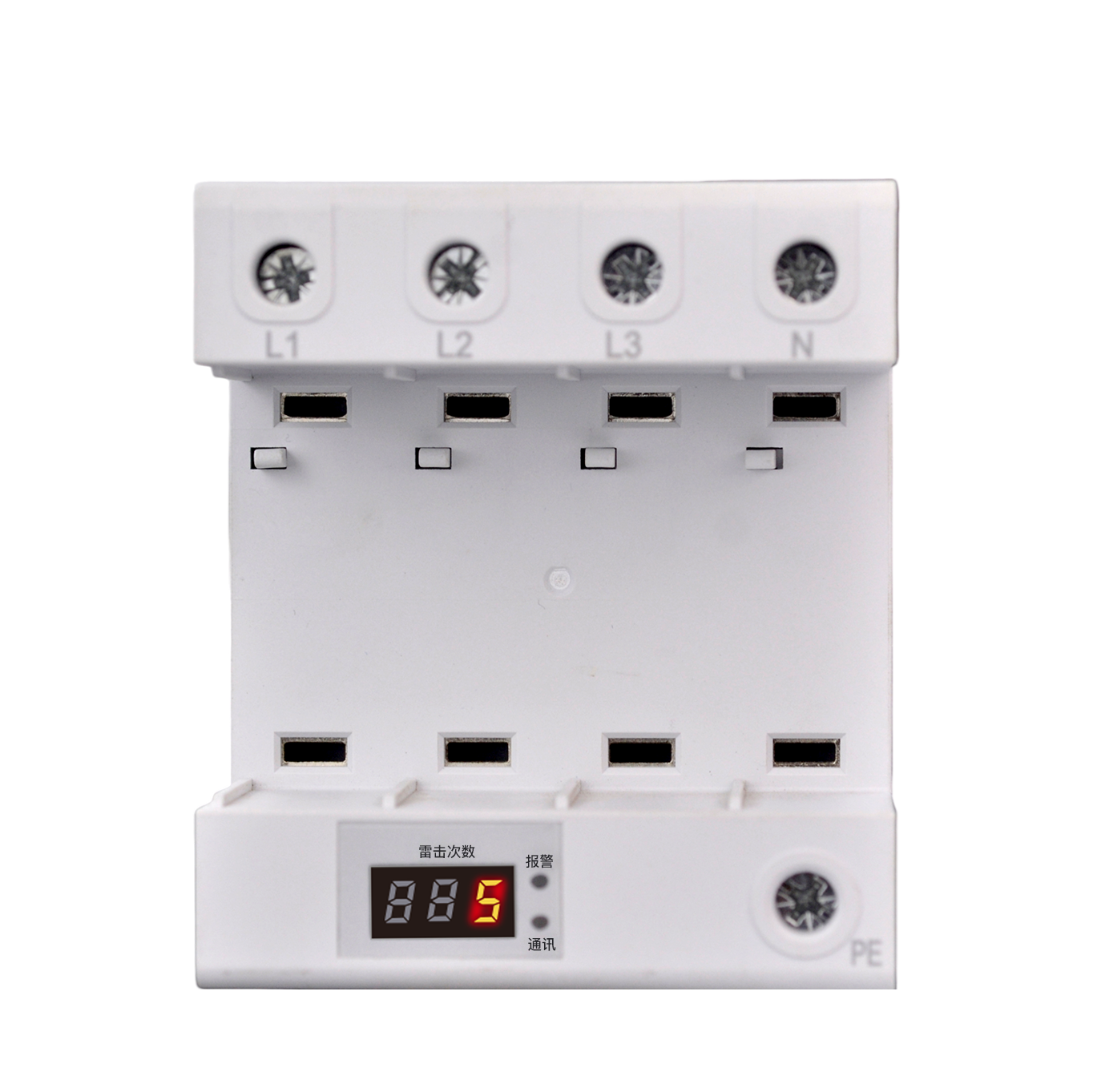

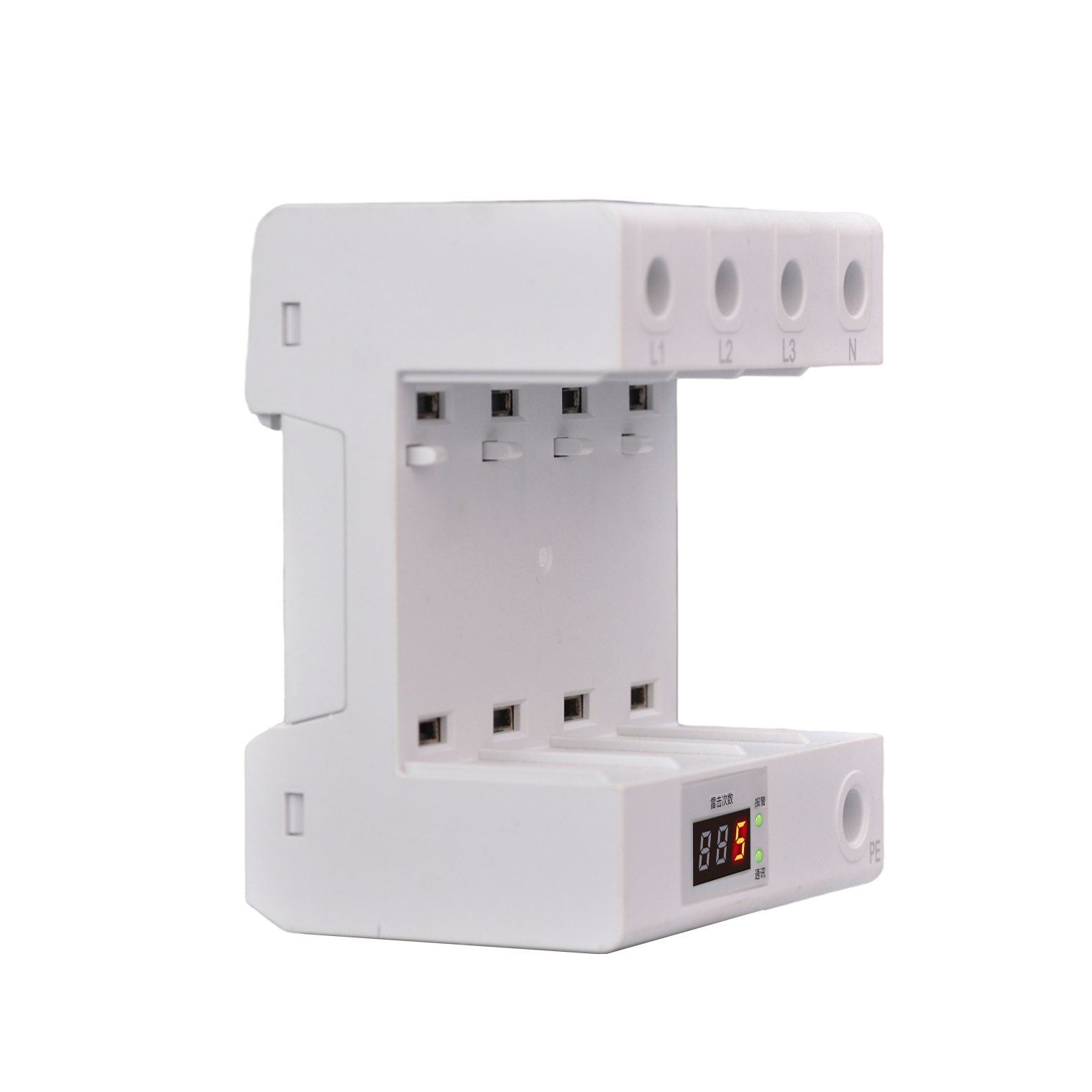

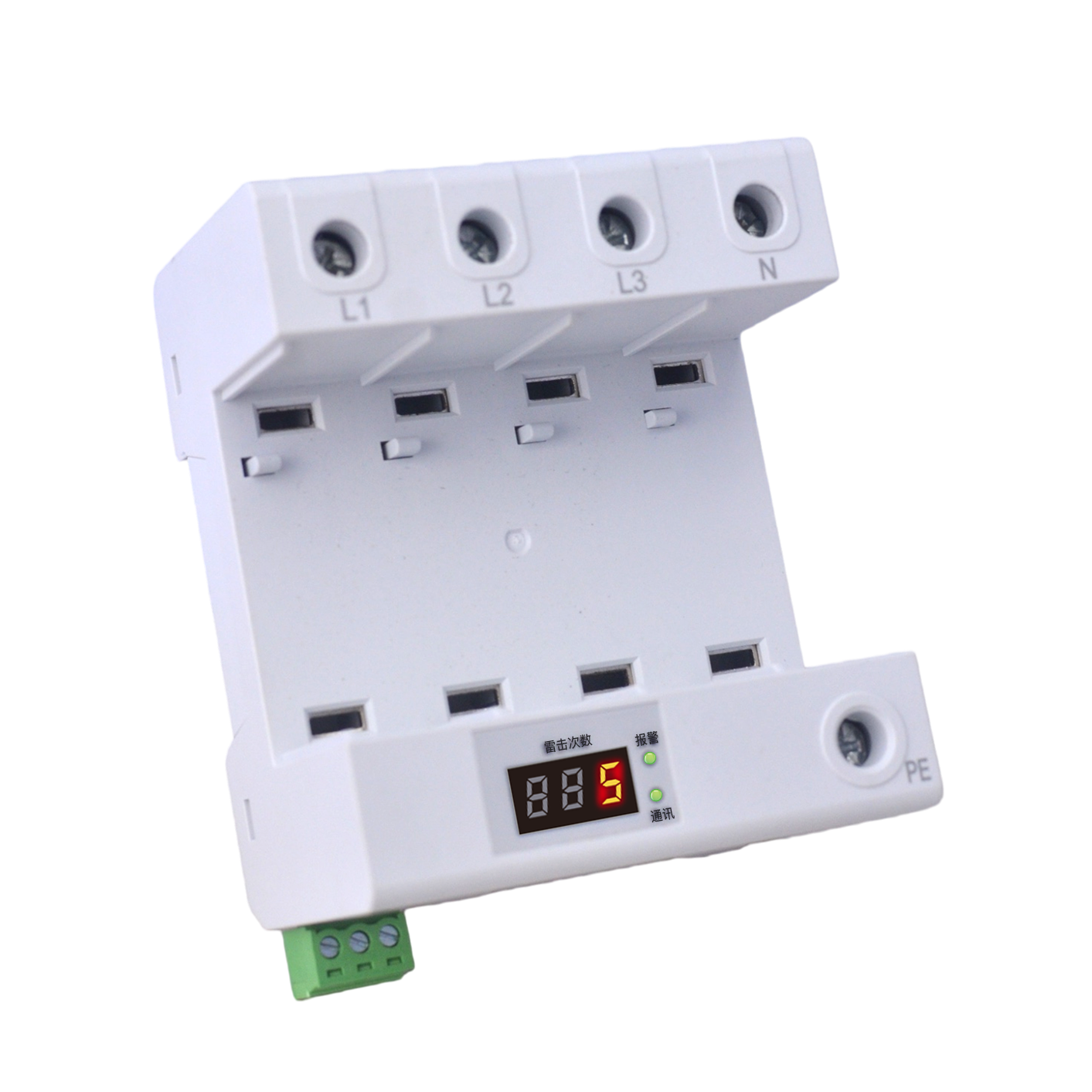

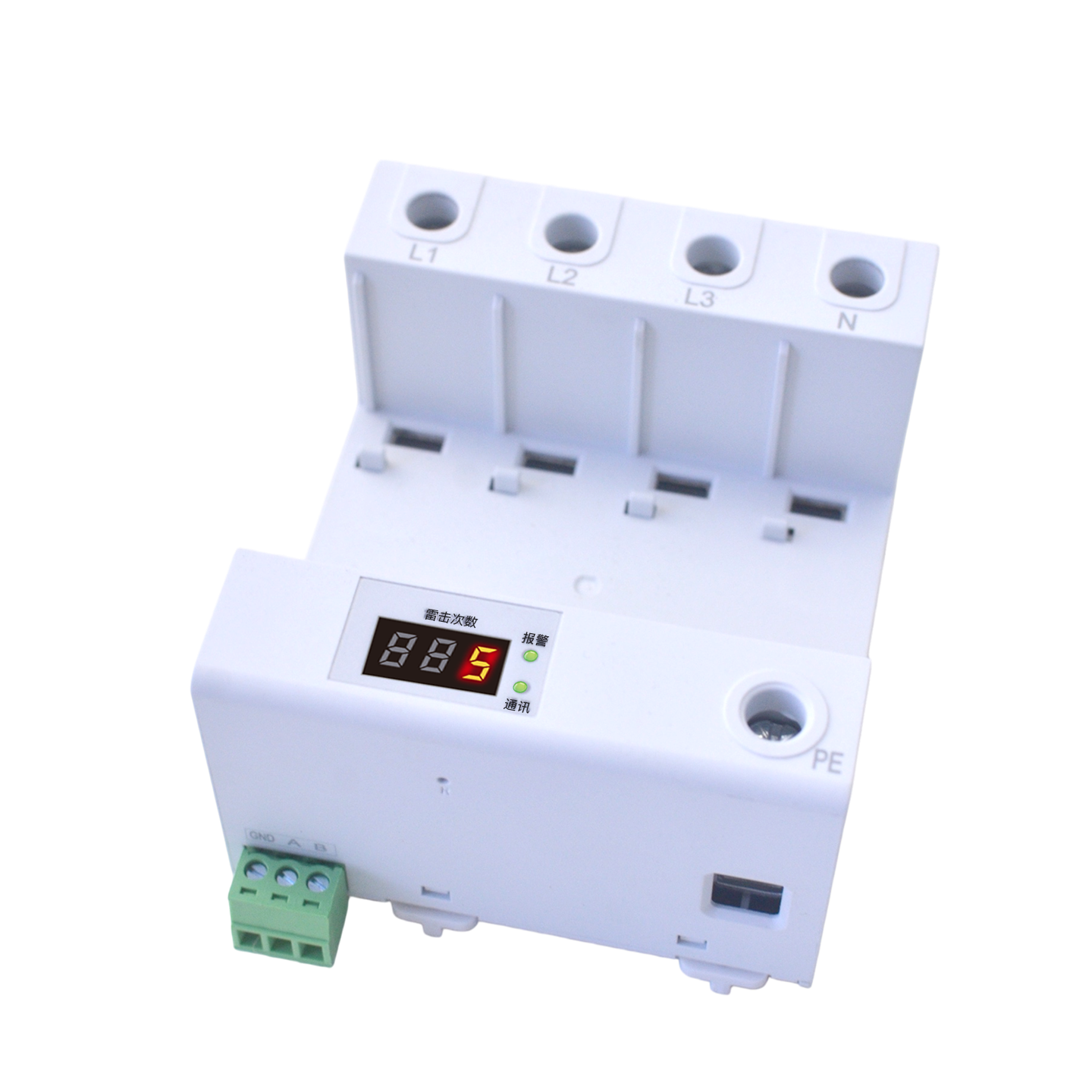

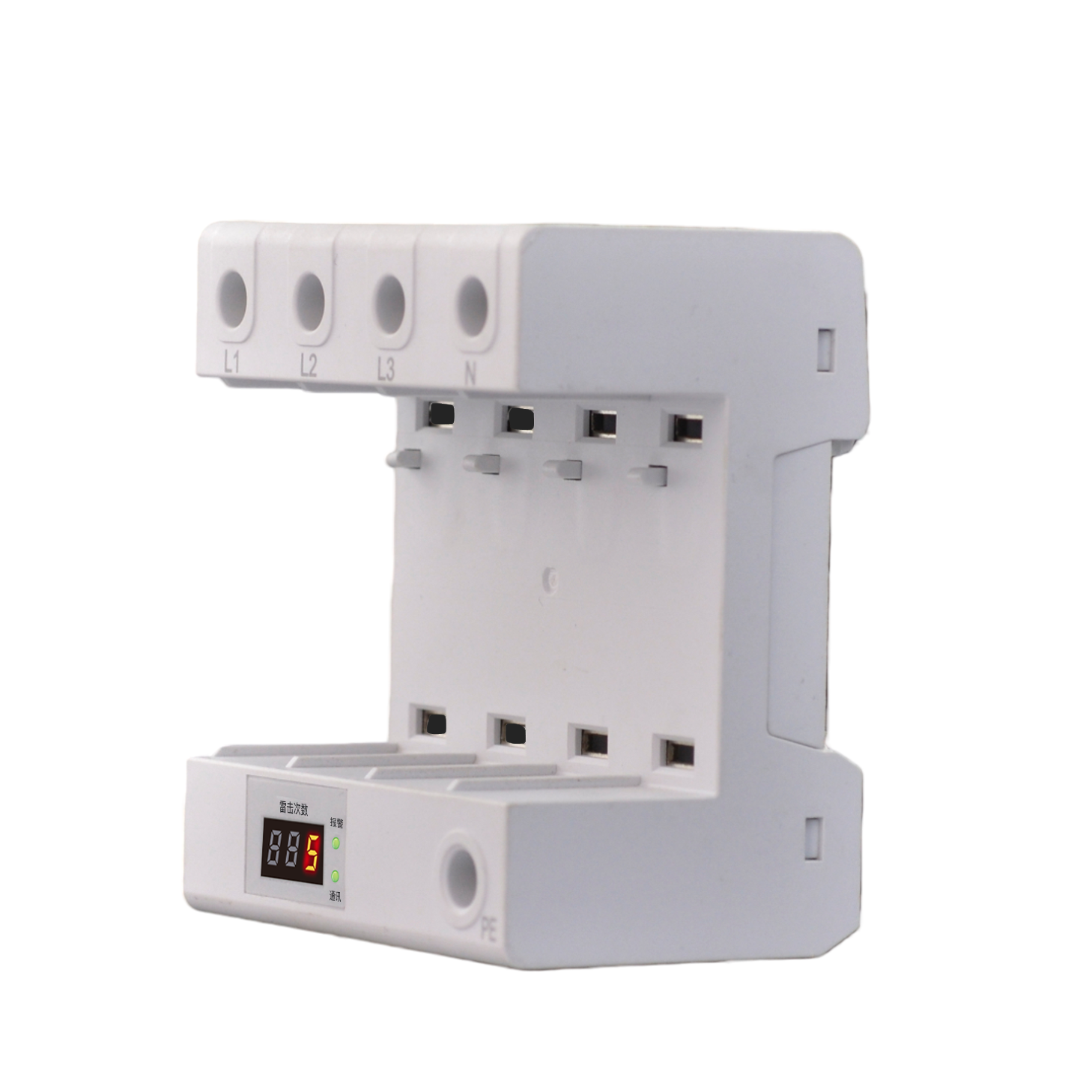

FSP防雷监测底座是插拔式智能型浪涌保护器，外观与传统防雷器基本一致，常规防雷器的插拔模块可以直接插入底座。底座集成高精主控电路板，无需复杂的配置，插上端子即智能。
产品涵盖T2级防雷器的保护要求，部分T1级防雷器的保护要求，广泛应用在各种领域的用电场景下。支持RS485通讯方式，轻松接入第三方监测平台。集"采、测、传、智"为一体，全内置传感器设计，但仍保留插拔式模块支持本地显示，无需外部电源。
核心能力
- 插拔式设计，可适配常规模块，外观精致小巧。
- 集"采、测、传、智"为一体，全内置传感器设计。
- 内置雷电传感器，雷击计数0~9999次，最小触发0.1kA。
- 实时监测SPD内部脱扣连接状态，任意一路脱扣断开即本地红灯报警。
Product Features
产品特点
高度集成
产品涵盖T2级防雷器的保护要求，部分T1级防雷器的保护要求，广泛应用在各种领域的用电场景下。支持RS485通讯方式，轻松接入第三方监测平台。
广泛适用
温度监测功能：内置式温度传感器，时刻洞察电涌模块的温度变化情况。雷击计数功能：内置雷电传感器，高精准的捕捉雷电入侵数据等。
功能强大
支持联动控制（匹配专用网关）、数码管显示、插拔式设计；外观精致小巧、可以轻松替换现有的防雷器。无需外接电源，支持缓存功能、MODBUS标准协议。
便捷、小巧
外观精致小巧，可以轻松替换现有的防雷器；插拔式设计，可适配常规模块；插上端子即智能，无需复杂的配置等。
脱扣遥信报警
实时监测SPD内部脱扣连接状态，任意一路脱扣断开即本地红灯报警，第一时间提示失效风险，避免防雷失效引发事故。
多电源版本可选
提供AC220V供电版与DC5V供电版，适配不同配电柜取电条件，选型灵活，部署便捷。
Selection Guide
选型说明
型号命名规则
FSP
-
2
1
0
0
0
-
R
FSP
产品
防雷监测器底座
2
电源
2=AC220V；1=DC5V
1
显示
1=数码管
0
遥信
1=有；0=无
0
雷击计数
1=有；0=无
0
温度
1=有；0=无
R
通讯方式
R=RS485
| 型号 | 供电 | 显示 | 遥信输入 | 雷击计数 | 温度监测 | 通讯方式 |
|---|---|---|---|---|---|---|
| FSP-21000-R | AC220V | 数码管 | 1路 | 无 | 无 | RS485 Modbus |
| FSP-21100-R | AC220V | 数码管 | 1路 | 有 | 无 | RS485 Modbus |
| FSP-11000-R | DC5V | 数码管 | 1路 | 无 | 无 | RS485 Modbus |
| FSP-11100-R | DC5V | 数码管 | 1路 | 有 | 无 | RS485 Modbus |
Technical Parameters
技术参数
基本参数
| 工作电压 | AC 220V / DC 5V |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 155g |
| 外形尺寸 | 72*83*50mm（长宽高） |
| 外壳材料 | 热塑性材料UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
| 显示方式 | 数码管 |
智能监测功能
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
| 遥信输入 | 监测SPD状态（脱扣连接状态） |
| 雷击计数 | 0~9999次，最小触发0.1kA |
| 温度监测 | 内置测温：-30~125℃，±1℃ |
| 本地报警 | 任意一路脱扣断开即本地红灯报警 |
| 缓存功能 | 支持 |
| 联动控制 | 支持（匹配专用网关） |
Installation Instructions
安装说明
a

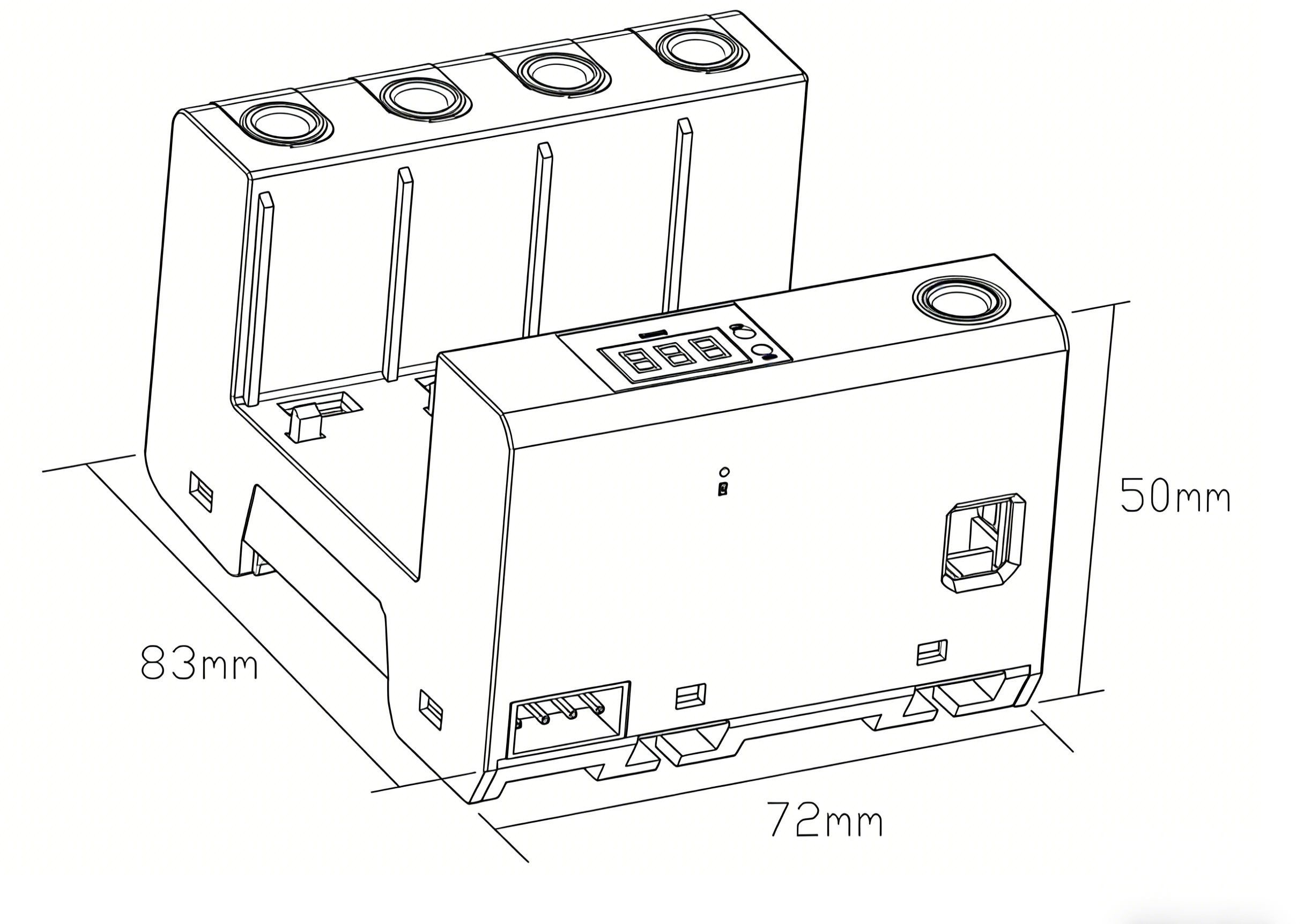

安装尺寸图
72mm
长度
83mm
宽度
50mm
高度
35mm
标准导轨
b

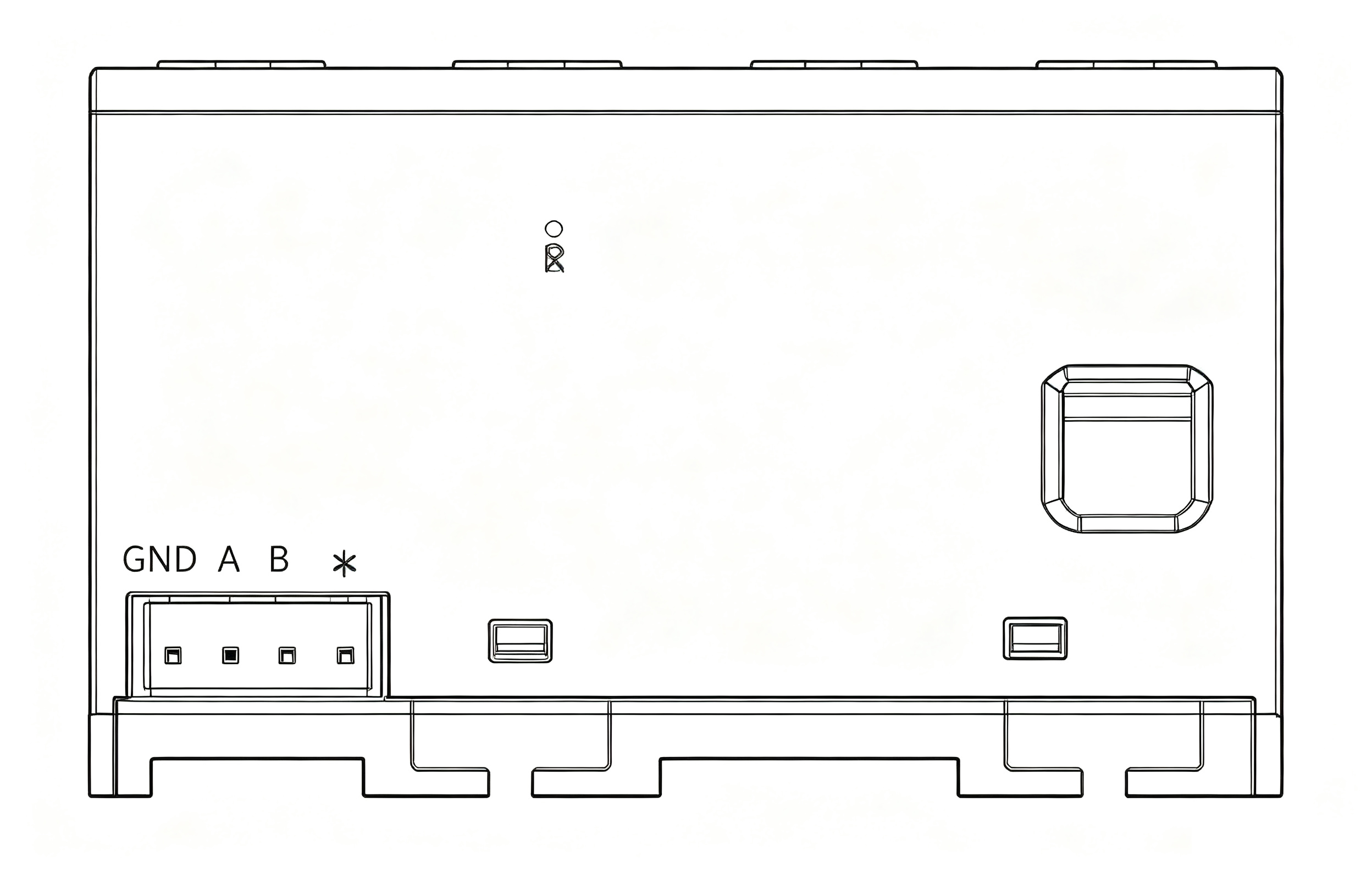

接口说明
接口定义
| 分类 | 编号 | 定义 |
|---|---|---|
| 防雷器 | L1 | A相 |
| L2 | B相 | |
| L3 | C相 | |
| N | 零线 | |
| PE | 地线 | |
| 电源 | * | 外接5VDC（外置供电版） |
| GND | 0V | |
| RS485通讯 | A | RS485 A端 |
| B | RS485 B端 | |
| 按键 | R | 设置及计数清零 |
