Product Overview
产品概述

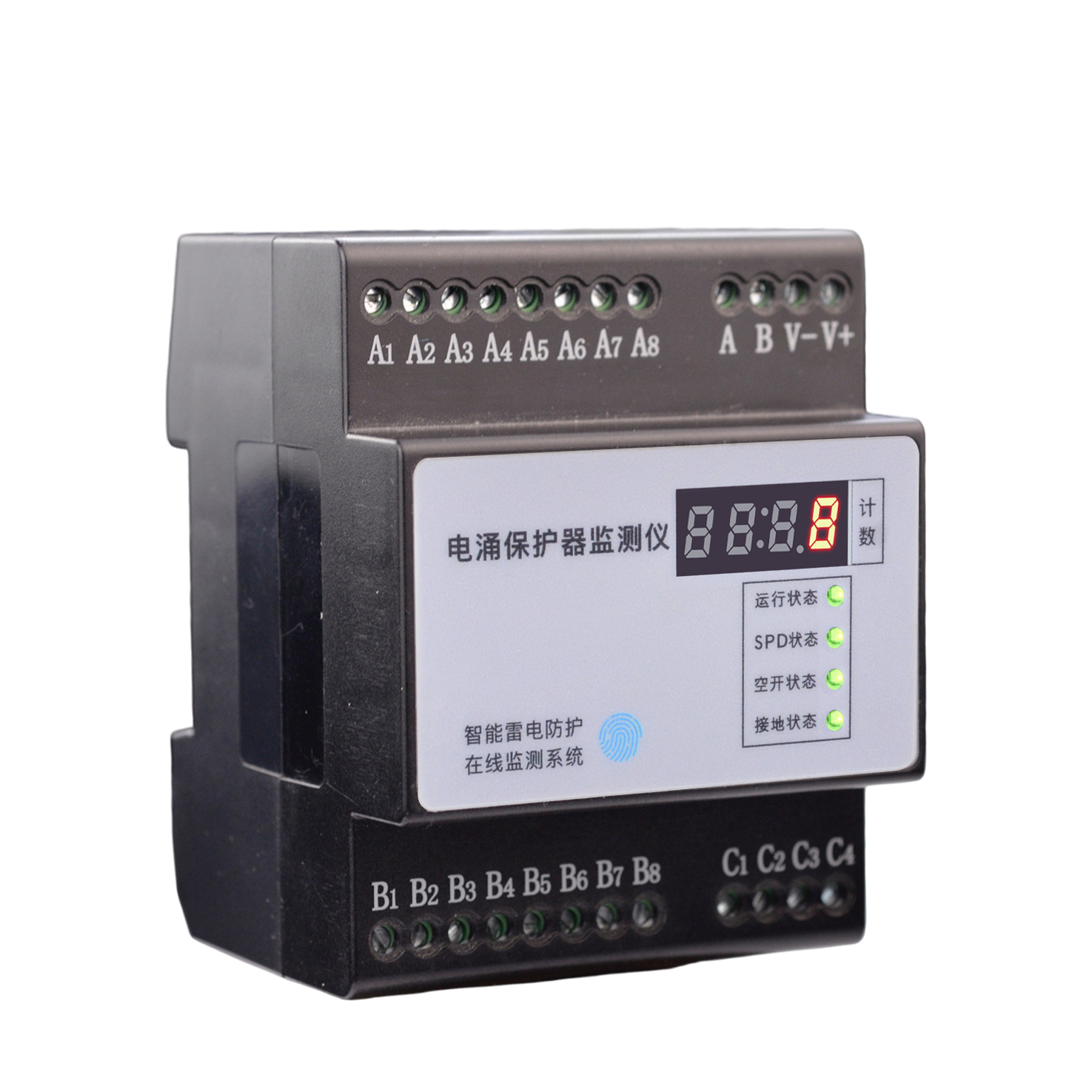

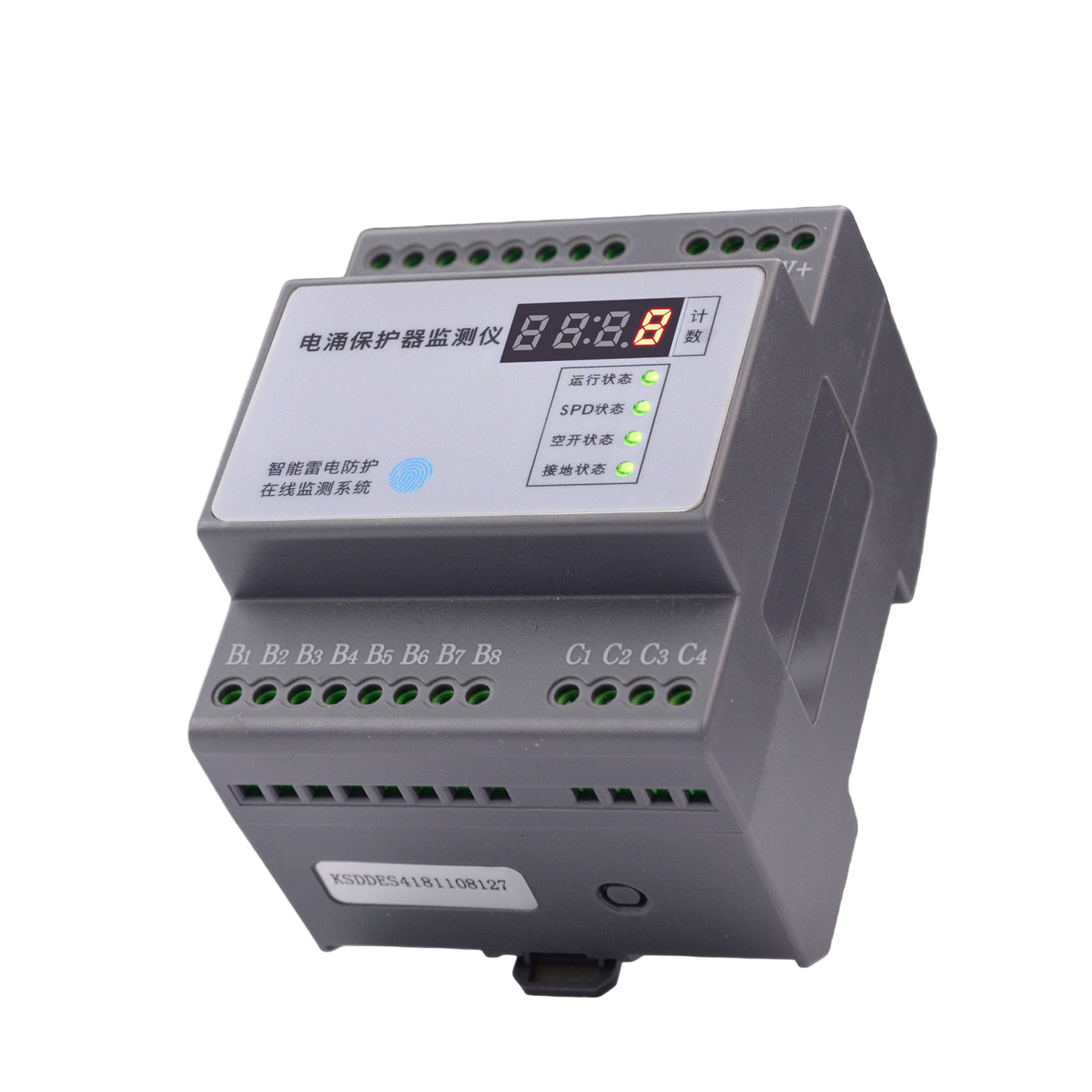

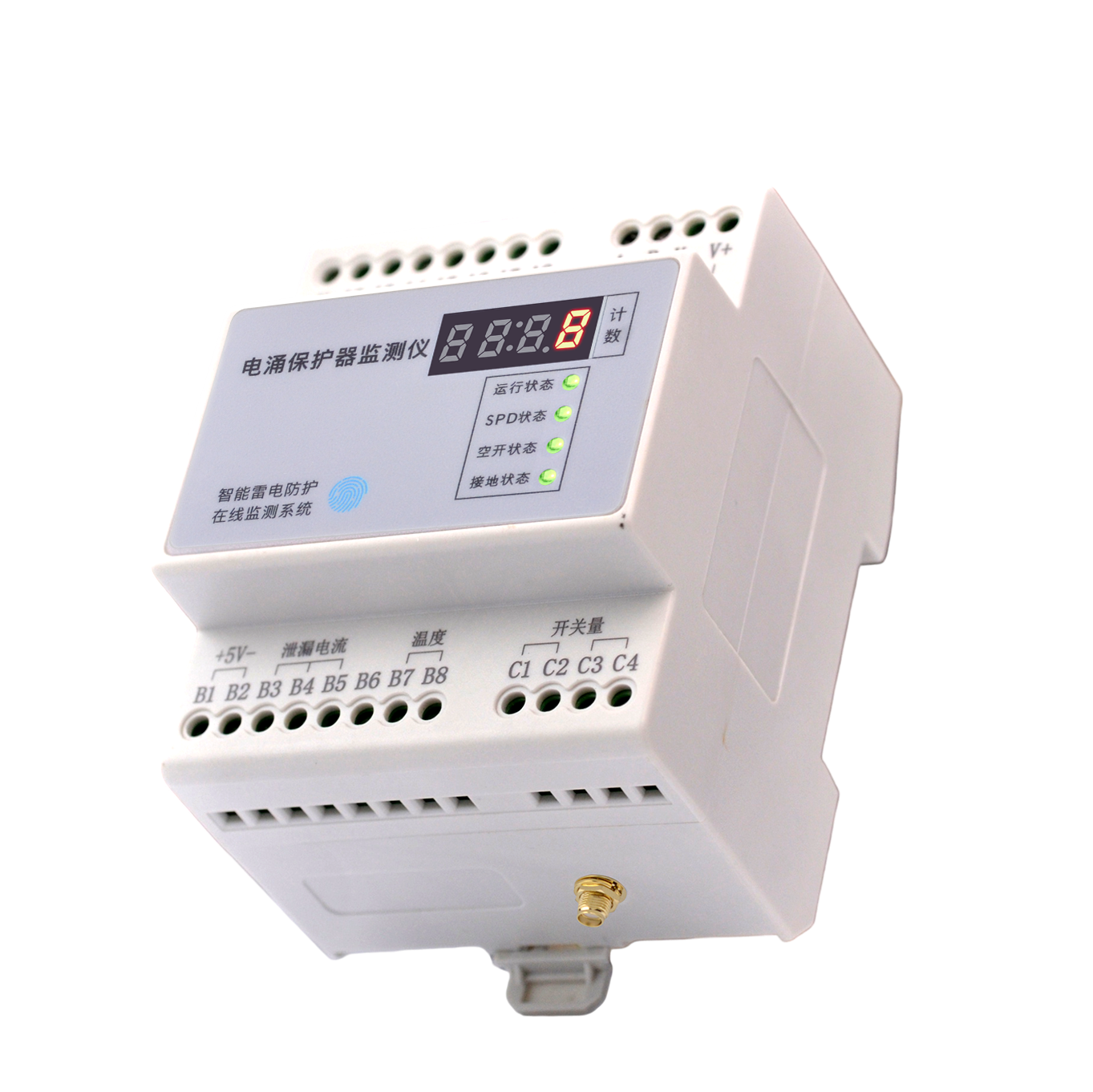

FS电涌保护器监测仪实时采集SPD漏流、温度、电压、雷击次数、遥信及接地状态，覆盖核心劣化指标，替代人工巡检。采集泄漏电流、SPD温度和环境温度、SPD损坏状态、空开跳闸状态、SPD假接地和接地不良状态及SPD泄放雷击次数等功能。
监测浪涌保护器（SPD）的状态，一般在室内安装使用，通常安装在浪涌保护器旁边。支持RS485（Modbus）、Zigbee、Ethernet（Modbus TCP/MQTT）多种通讯方式，可对接本地监控或云端平台。
核心能力
- 3路漏流（50~1500μA）与2路温度（-20~105℃）高精度测量。
- 雷击计数最小触发0.1kA，计数范围0~9999次，本地数码管直观显示。
- 基于监测数据推算剩余寿命（0~100%），提前告警更换。
- SPD、空开、接地三路状态指示灯独立亮红报警，阈值可设。
Product Features
产品特点
全参数监测
支持3路漏流（50~1500μA）与2路温度（-20~105℃）高精度测量，精准感知SPD性能衰减。
漏流/温度双采
3路泄漏电流与2路温度独立监测，覆盖SPD核心劣化指标，精准掌握运行健康度。
雷击计数精准
最小触发0.1kA，计数范围0~9999次，本地数码管直观显示，便于统计雷击频次与寿命评估。
寿命预估预警
基于监测数据推算剩余寿命（0~100%），提前告警更换，避免防雷失效引发火灾或设备损坏。
本地声光报警
SPD、空开、接地三路状态指示灯独立亮红报警，阈值可设，现场快速定位故障，无需后台查询。
多协议灵活组网
支持RS485（Modbus）、Zigbee、Ethernet（Modbus TCP/MQTT），可对接本地监控或云端平台。
Selection Guide
选型说明
型号命名规则
FS
-
0
3
2
1
1
-
R
FS
产品
防雷监测模块
0
监测电压路数
0=无；1=1路；2=2路；3=3路
3
监测漏电流路数
0=无；1=1路；2=2路；3=3路
2
监测温度路数
0=无；1=1路；2=2路
1
四要素监测功能
0=无；1=有（遥信、空开、接地、计数）
1
供电方式
1=DC12V；2=AC220V；3=太阳能；4=锂电池
R
通讯方式
R=RS485；E=Ethernet；Z=ZigBee；G=GPRS
| 型号 | 安装环境 | 遥信/空开/接地/计数 | 漏流监测 | 温度监测 | 电压监测 | 寿命预估 | 通讯方式 |
|---|---|---|---|---|---|---|---|
| FS-00011-R | 室内版 | 支持 | --- | --- | --- | --- | RS485 Modbus |
| FS-00011-Z | 室内版 | 支持 | --- | --- | --- | --- | Zigbee Modbus |
| FS-00011-E | 室内版 | 支持 | --- | --- | --- | --- | Ethernet Modbus TCP/MQTT |
| FS-03211-R | 室内版 | 支持 | 3路 | 2路 | --- | 支持 | RS485 Modbus |
| FS-03211-Z | 室内版 | 支持 | 3路 | 2路 | --- | 支持 | Zigbee Modbus |
| FS-03211-E | 室内版 | 支持 | 3路 | 2路 | --- | 支持 | Ethernet Modbus TCP/MQTT |
| FS-33211-R | 室内版 | 支持 | 3路 | 2路 | 3路 | 支持 | RS485 Modbus |
| FS-33211-Z | 室内版 | 支持 | 3路 | 2路 | 3路 | 支持 | Zigbee Modbus |
| FS-33211-E | 室内版 | 支持 | 3路 | 2路 | 3路 | 支持 | Ethernet Modbus TCP/MQTT |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 9~27V |
| 产品功耗 | 1W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 260g |
| 外形尺寸 | 72*90*69mm（长宽高） |
| 外壳材料 | 热塑性材料UL94V0 |
| 防护等级 | IP20 |

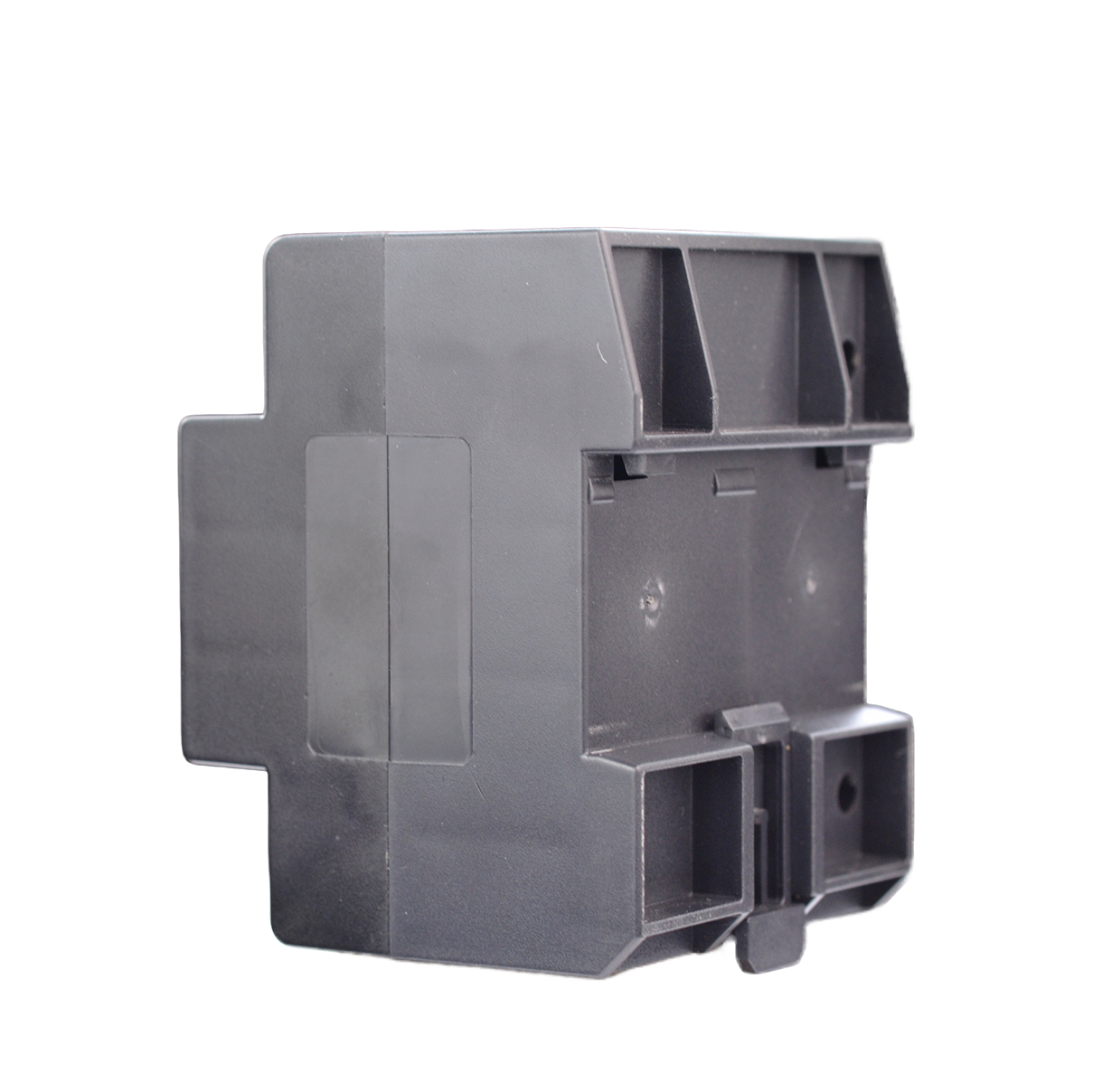

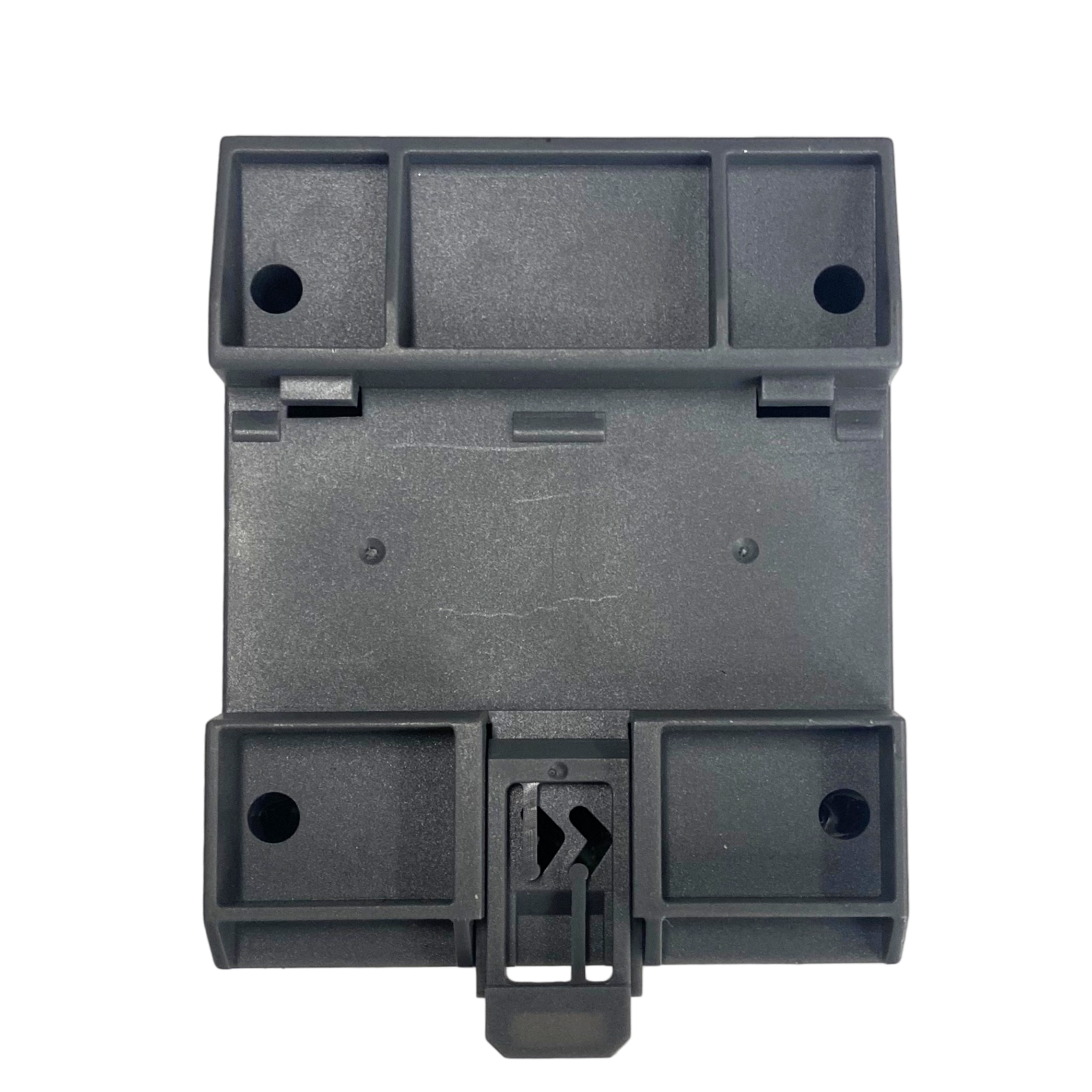

| 安装方式 | 标准35mm导轨装 |
智能监测功能
| 通讯方式 | RS485/Zigbee/Ethernet |
| 通讯协议 | Modbus协议/MQTT协议 |
| 雷击计数 | 0~9999次，最小触发0.1kA |
| 状态监控 | SPD遥信接地状态、空开状态 |
| 温度采集 | -20.0~105.0℃，±0.5℃ |
| 漏流采集 | 50.0~1500.0μA，±10μA |
| 电压采集 | 0~600.0V，±1V |
| 寿命预估 | 0~100.0% |
Installation Instructions
安装说明
a

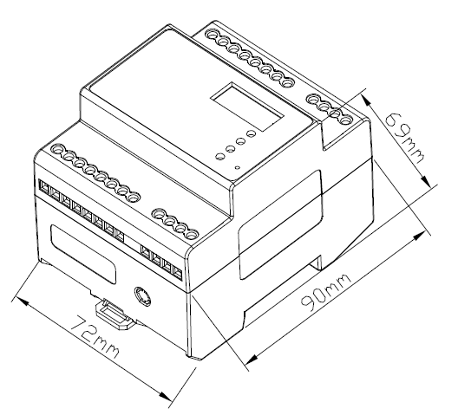

安装尺寸图
72mm
长度
90mm
宽度
69mm
高度
35mm
标准导轨
b

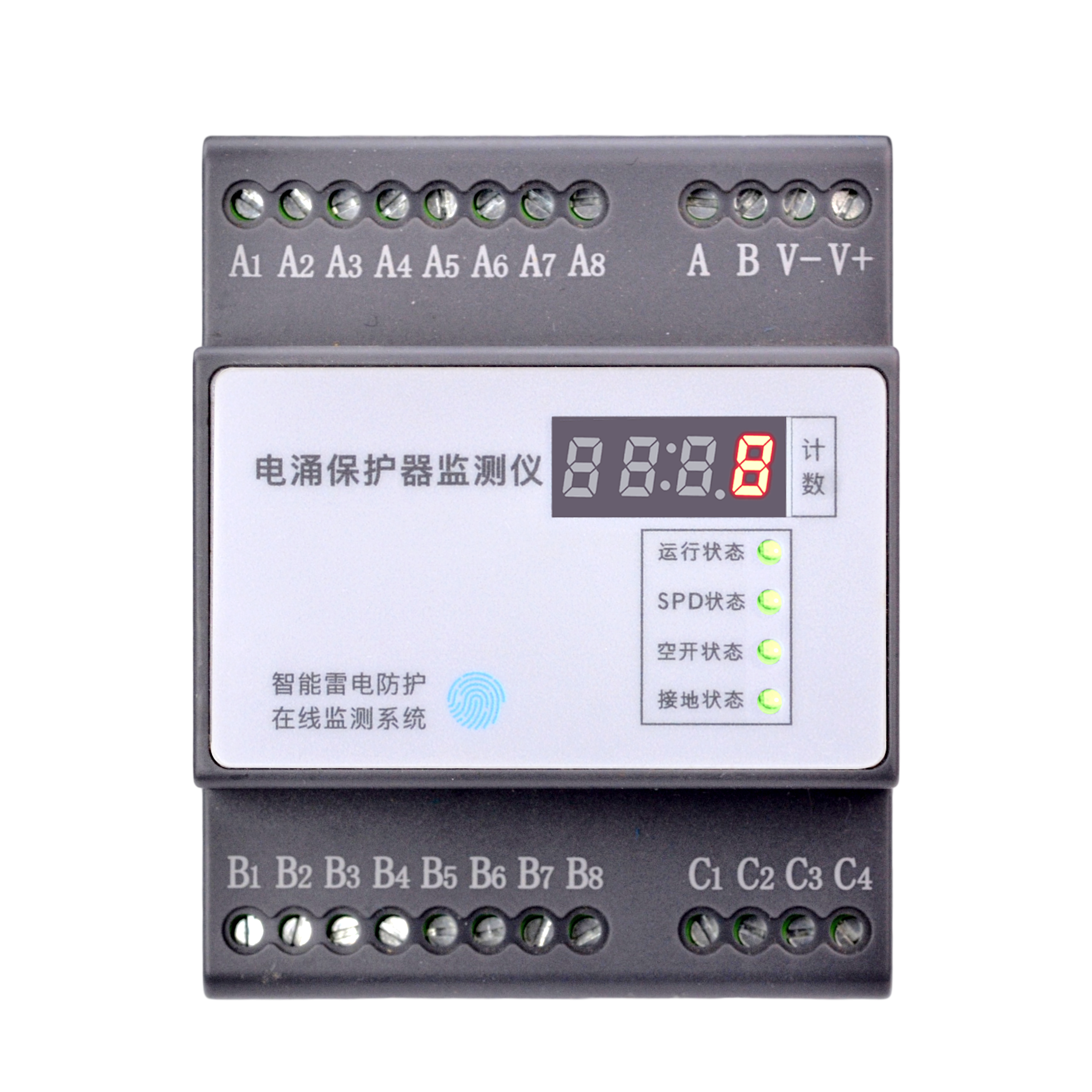

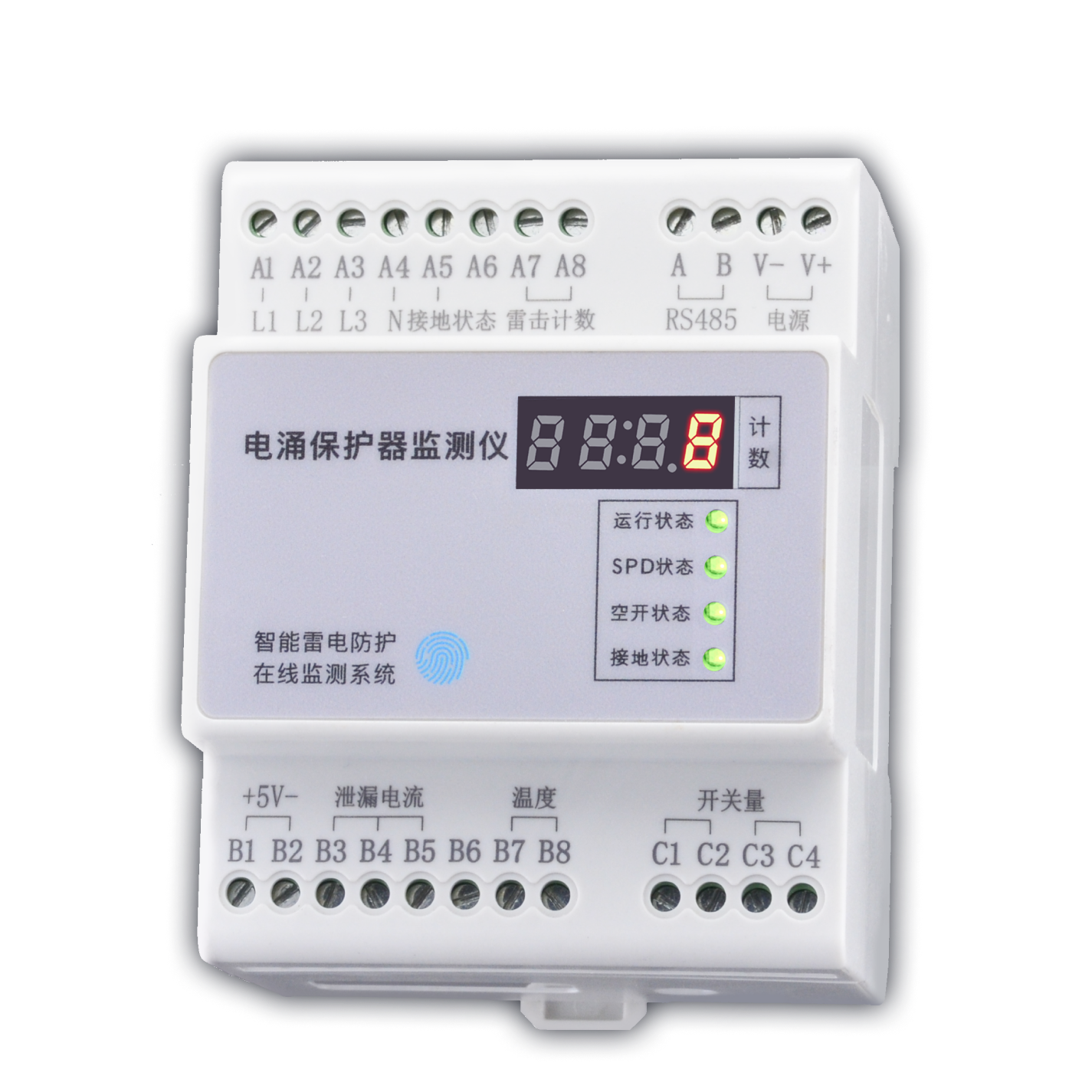

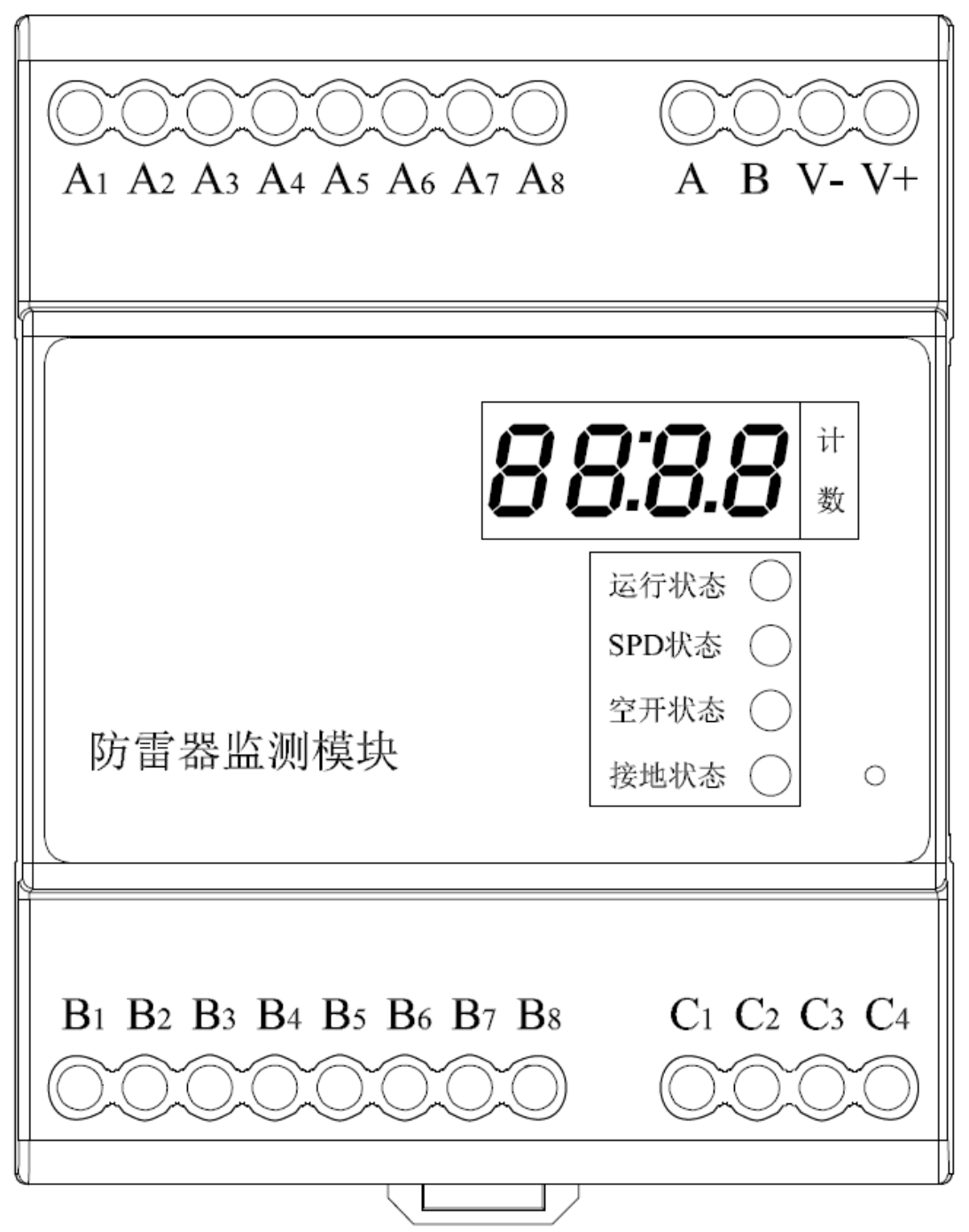

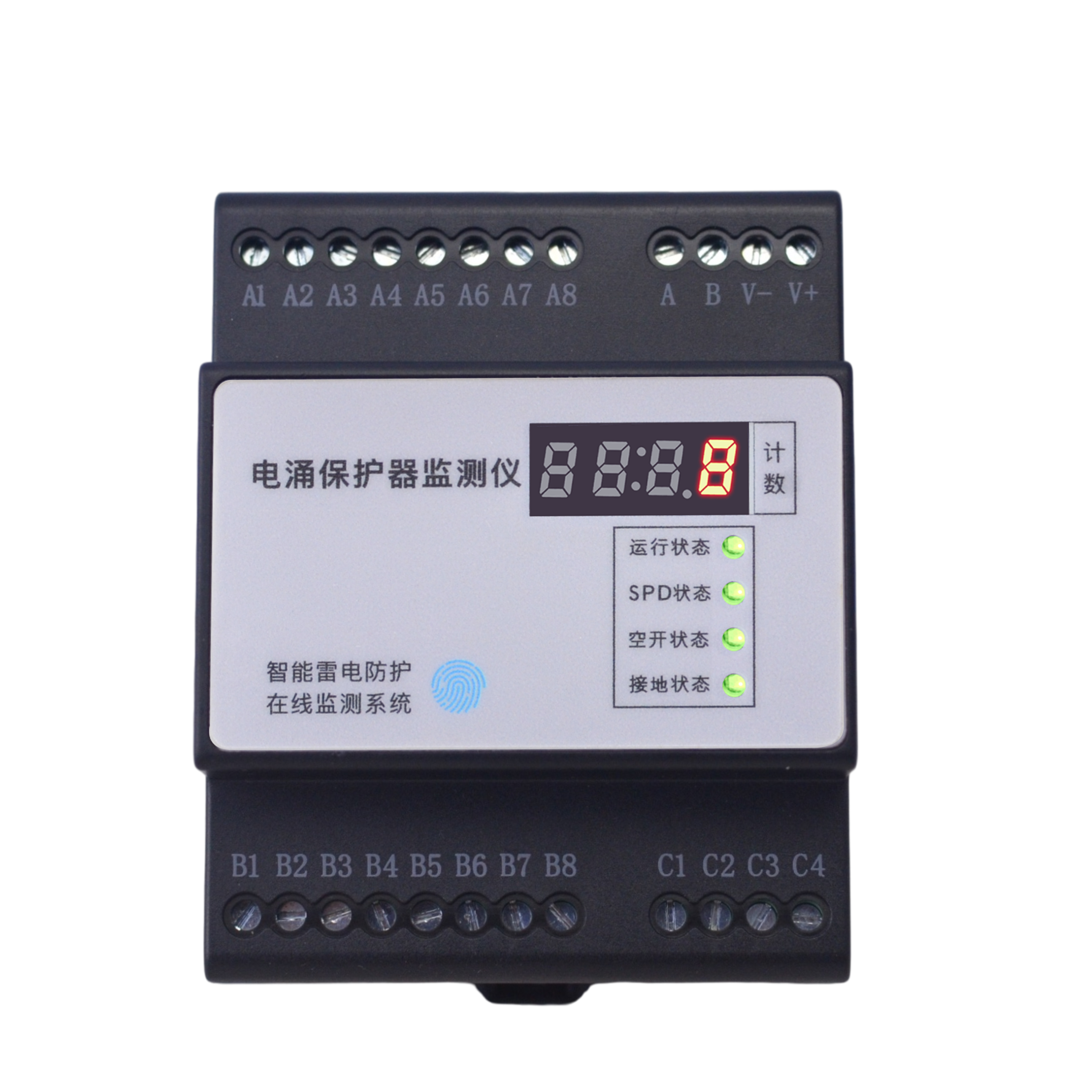

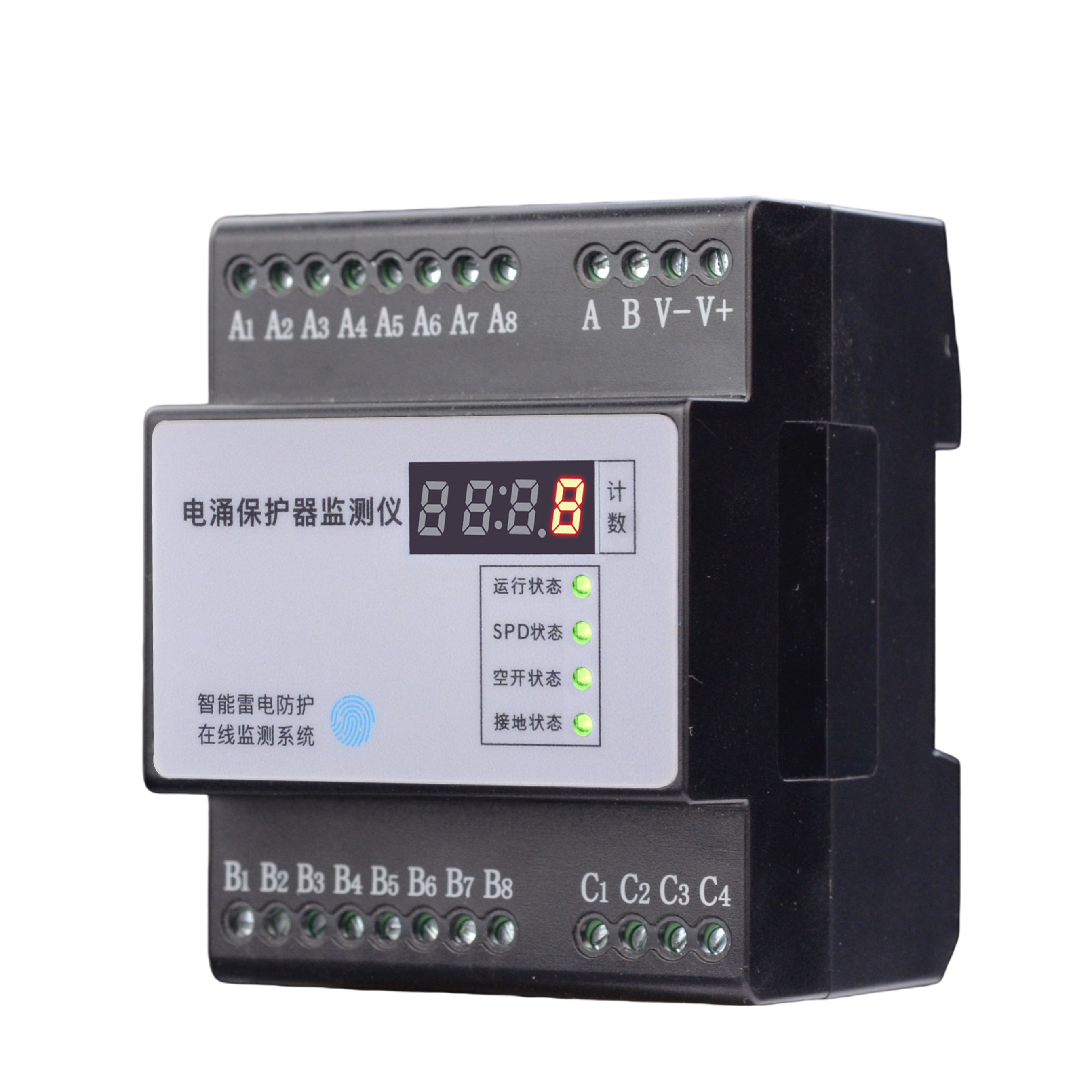

接口说明
接口定义
| 编号 | 定义 |
|---|---|
| 1 | V+、V-：电源输入DC12V |
| 2 | A、B：RS485总线接口 |
| 3 | A1~A5：A1-L1，A2-L2，A3-L3，A4-N，A5-PE，用作监测各相电压和接地状态 |
| 4 | A7、A8：雷击计数线圈输入（不分正负） |
| 5 | B1、B2：B1-5V，B2-0V，给泄漏电流线圈和温度传感器供电 |
| 6 | B3、B4、B5：路3/路2/路1漏流信号，接漏流线圈的黄色信号线 |
| 7 | B7、B8：路2/路1温度信号，接温度传感器的黄色信号线 |
| 8 | C1、C2：用作监测空开状态（开关量），不区分方向 |
| 9 | C3、C4：用作监测SPD遥信状态（开关量），不区分方向 |
| 10 | 天线接口：无线通讯时，模块底部有天线接口 |
| 11 | 网口：Ethernet通讯时，模块顶部有网线接口 |
