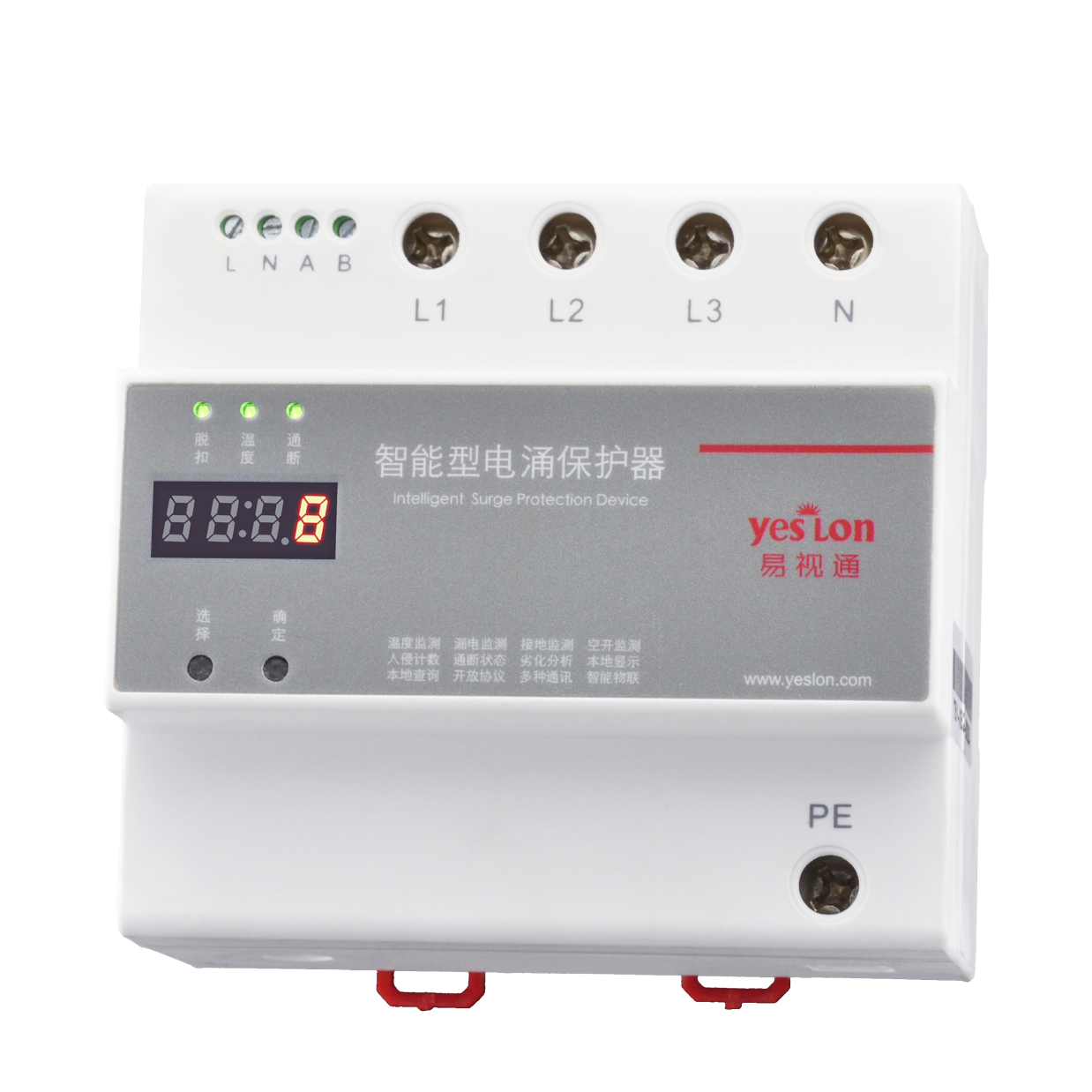

Product Overview
產品概述
FSS智慧型電湧保護器是FEXLINK旗艦級全要素智慧型浪湧保護器，支援10KA-80KA防護範圍，支援單相、三相場景下的產品。內建防拆功能，預設支援RS485通訊，同時允許支援RJ45、ZIGBEE通訊，也可配合開發基於NB-IOT/CAT1等的通訊。
特有的軟體演算法專利技術及嵌入式程式，匹配工業級測控晶片，精準實現資料處理、通訊、預測性分析等。內建4路溫度感測器、3路洩漏電流感測器、電湧入侵動作互感器等，實現多維精準感知，徹底解決劣化分析不準等問題。
核心能力
- 一體式設計：所有感測器、採集板均內建，支援數碼管/OLED顯示+實體按鍵選單查詢。
- 監測要素全：4路壓敏溫度、3路洩漏電流、雷擊計數、前置SCB、接地狀態、工作電壓。
- 內建協議：模糊演算法實現基於溫度、洩漏電流的劣化分析與壽命預估。
- 支援多種通訊：RS485/Ethernet/Zigbee，支援快取、本地計算，支援私有化/本地化部署。
Product Features
產品特點
支援多種通訊
內建防拆功能，預設支援RS485通訊，同時允許支援RJ45、ZIGBEE通訊，也可配合開發基於NB-IOT/CAT1等的通訊。支援基於通訊的快取、本地計算等。
內建協議
徹底解決劣化分析不準等問題，透過專用配置軟體，實現不同器件的差異化配置，並能透過模糊演算法實現基於溫度、基於洩漏電流等的劣化分析。
型號全
電湧保護器支援10KA-80KA防護範圍，支援單相、三相場景下的產品；支援多組通訊方式下的混合組網；支援私有化/本地化部署等。
一體式設計
支援數碼管、OLED屏顯示各資料；實體按鍵，支援選單式查詢；支援透過按鍵進行配置、設定；所有感測器、採集板等均內建。
監測要素全
內建4路溫度監測單元，直接實現壓敏電阻等器件的本體溫度監測及分析。前置斷路器、SCB監測、雷擊計數均有。
用途廣泛
裝置生命週期管理、故障電弧/拉弧監測、外過電壓監測、高低壓配電櫃內電氣安全隱患監測；負載電機預測性維護。
Selection Guide
選型說明
型號命名規則
FSS
-
1
2
0
0
2
-
R
FSS
產品
智慧型電湧保護器
1
級數
1=2P；2=4P
2
壓敏
1=Imax20kA；2=Imax40kA；3=Imax60kA；4=Imax80kA
0
漏流功能
0=無漏流；1=全電流
0
顯示方式
0=數碼管；1=OLED
2
溫度
2=2路；4=4路
R
通訊方式
R=RS485；E=Ethernet；Z=Zigbee
| 型號 | 級數 | Imax | In | Up | 漏流監測 | RS485 | Zigbee | Ethernet |
|---|---|---|---|---|---|---|---|---|
| FSS-11000-R/Z/E | 2P | 20kA | 10kA | 1.5kV | --- | √ | √ | √ |
| FSS-11100-R/Z/E | 2P | 20kA | 10kA | 1.5kV | 支援 | √ | √ | √ |
| FSS-12000-R/Z/E | 2P | 40kA | 20kA | 1.8kV | --- | √ | √ | √ |
| FSS-12100-R/Z/E | 2P | 40kA | 20kA | 1.8kV | 支援 | √ | √ | √ |
| FSS-13000-R/Z/E | 2P | 60kA | 30kA | 2.0kV | --- | √ | √ | √ |
| FSS-13100-R/Z/E | 2P | 60kA | 30kA | 2.0kV | 支援 | √ | √ | √ |
| FSS-14000-R/Z/E | 2P | 80kA | 40kA | 2.2kV | --- | √ | √ | √ |
| FSS-14100-R/Z/E | 2P | 80kA | 40kA | 2.2kV | 支援 | √ | √ | √ |
| FSS-21000-R/Z/E | 4P | 20kA | 10kA | 1.5kV | --- | √ | √ | √ |
| FSS-21100-R/Z/E | 4P | 20kA | 10kA | 1.5kV | 支援 | √ | √ | √ |
| FSS-22000-R/Z/E | 4P | 40kA | 20kA | 1.8kV | --- | √ | √ | √ |
| FSS-22100-R/Z/E | 4P | 40kA | 20kA | 1.8kV | 支援 | √ | √ | √ |
| FSS-23000-R/Z/E | 4P | 60kA | 30kA | 2.0kV | --- | √ | √ | √ |
| FSS-23100-R/Z/E | 4P | 60kA | 30kA | 2.0kV | 支援 | √ | √ | √ |
| FSS-24000-R/Z/E | 4P | 80kA | 40kA | 2.2kV | --- | √ | √ | √ |
| FSS-24100-R/Z/E | 4P | 80kA | 40kA | 2.2kV | 支援 | √ | √ | √ |
Technical Parameters
技術參數
基本參數

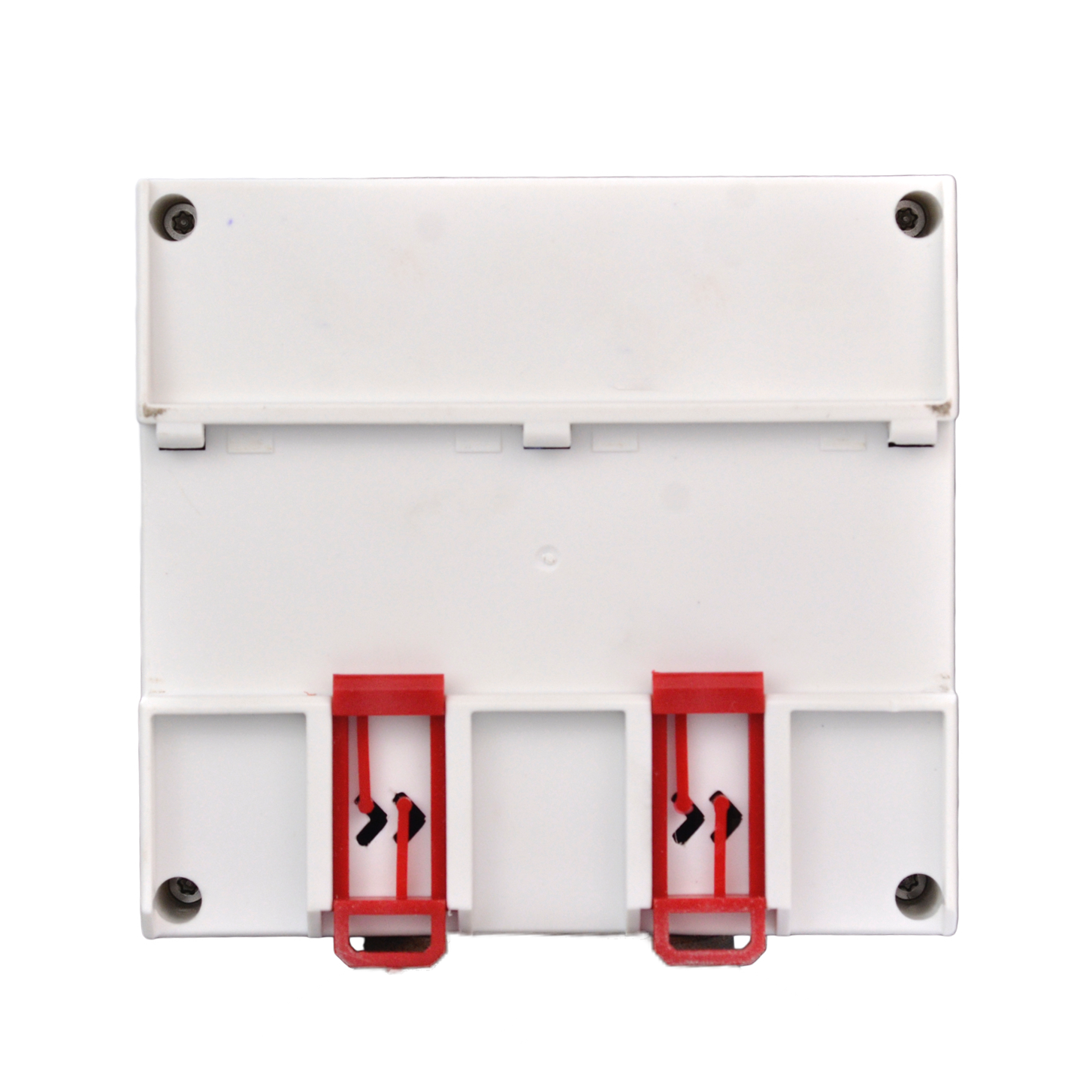

| 工作電壓 | AC 220V±20% |
| 產品功耗 | 2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 600g |
| 2P 外形尺寸 | 72*100*68mm（長寬高） |
| 4P 外形尺寸 | 108*100*68mm（長寬高） |
| 外殼材料 | 熱塑性材料UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
電湧保護功能
| SPD符合標準 | GB/T 18802.1 |
| SPD試驗類別 | T2 |
| 最大持續執行電壓Uc | 385V |
| 標稱放電電流In | 10/20/30/40kA |
| 最大放電電流Imax | 20/40/60/80kA |
| 電壓保護水平Up | 1.5/1.8/2.0/2.2kV |
| 響應時間 | 25ns |
| 級數 | 2P/4P |
智慧監測功能
| 通訊方式 | RS485/Zigbee/Ethernet |
| 通訊協議 | Modbus協議/MQTT協議 |
| 雷擊計數 | 0~9999次，最小觸發0.1kA |
| 狀態監控 | SPD電壓、接地、脫扣狀態 |
| 溫度採集 | -20.0~105.0℃，±0.5℃ |
| 漏流採集 | 50.0~1500.0μA，±10μA |
| 壽命預估 | 0~100.0% |
Installation Instructions
安裝說明
a
安裝尺寸圖

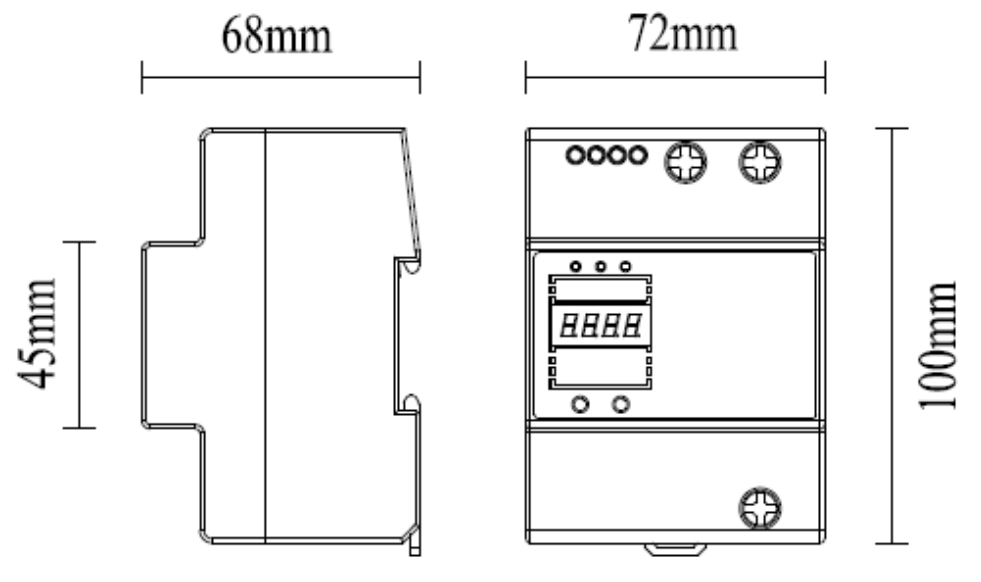

2P 尺寸圖（72×100×68mm）

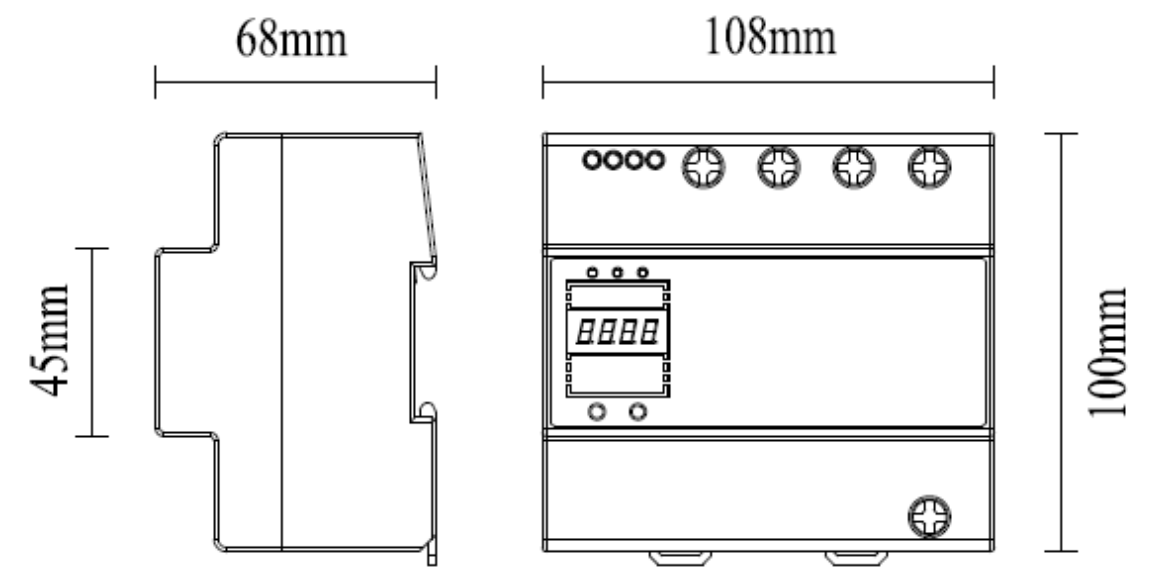

4P 尺寸圖（108×100×68mm）
b
介面說明

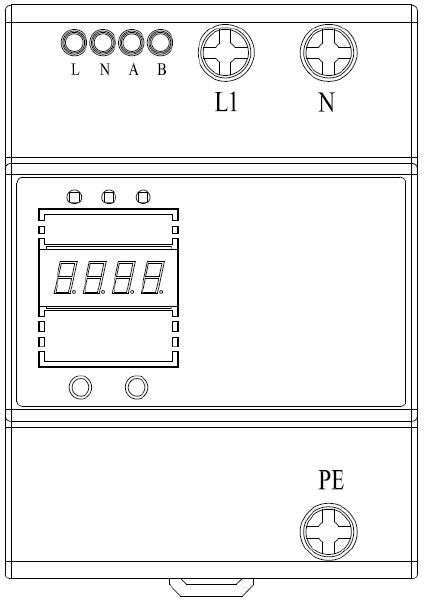

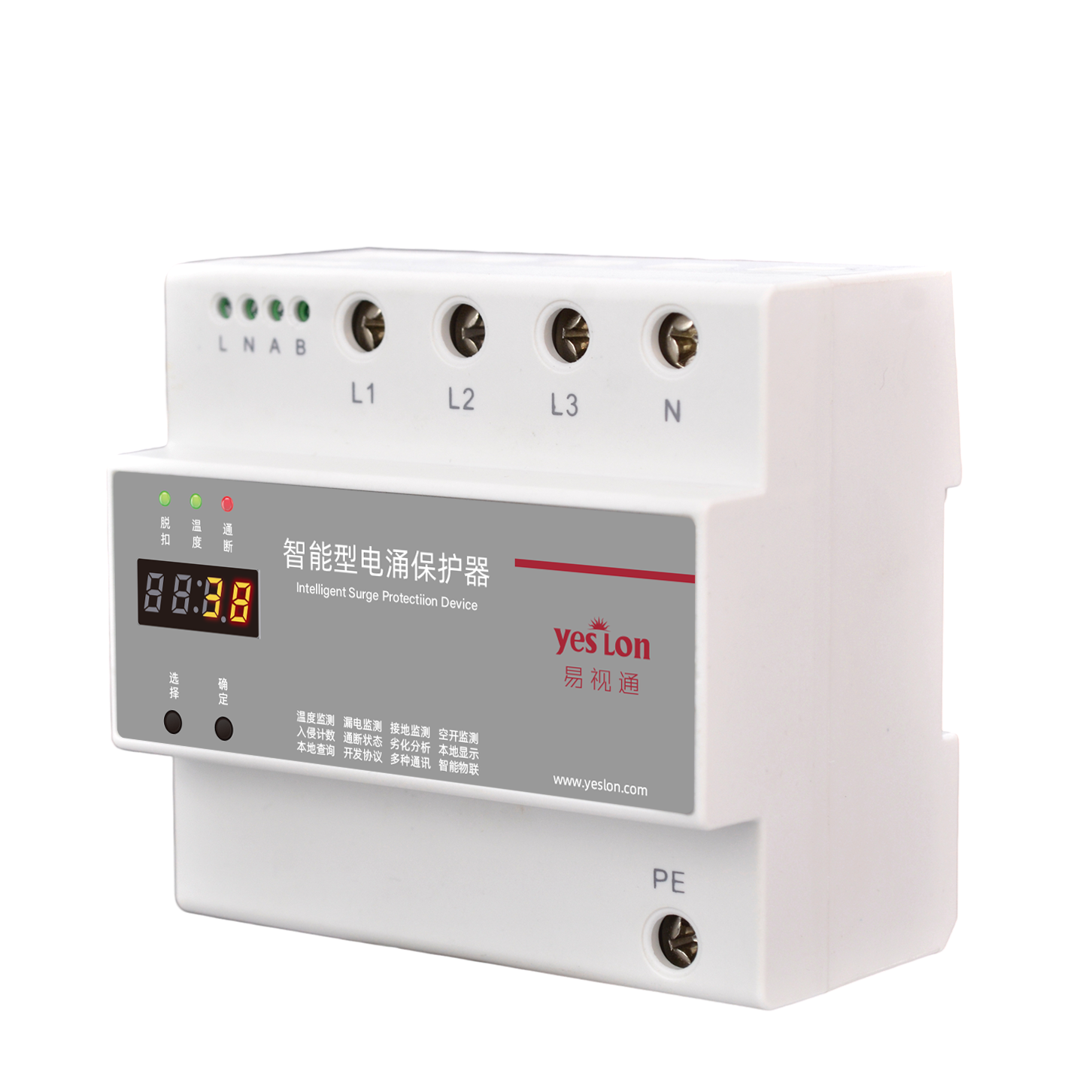

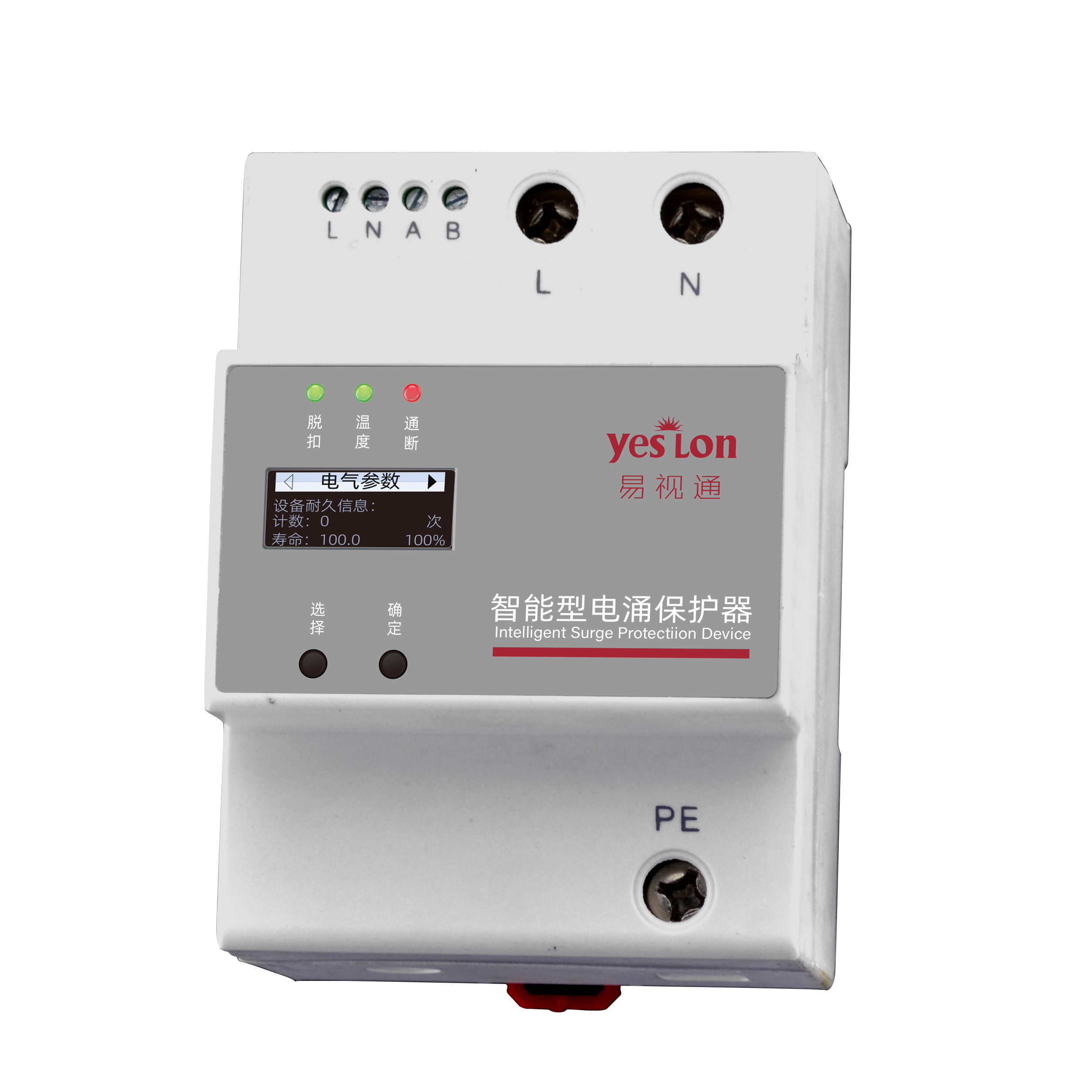

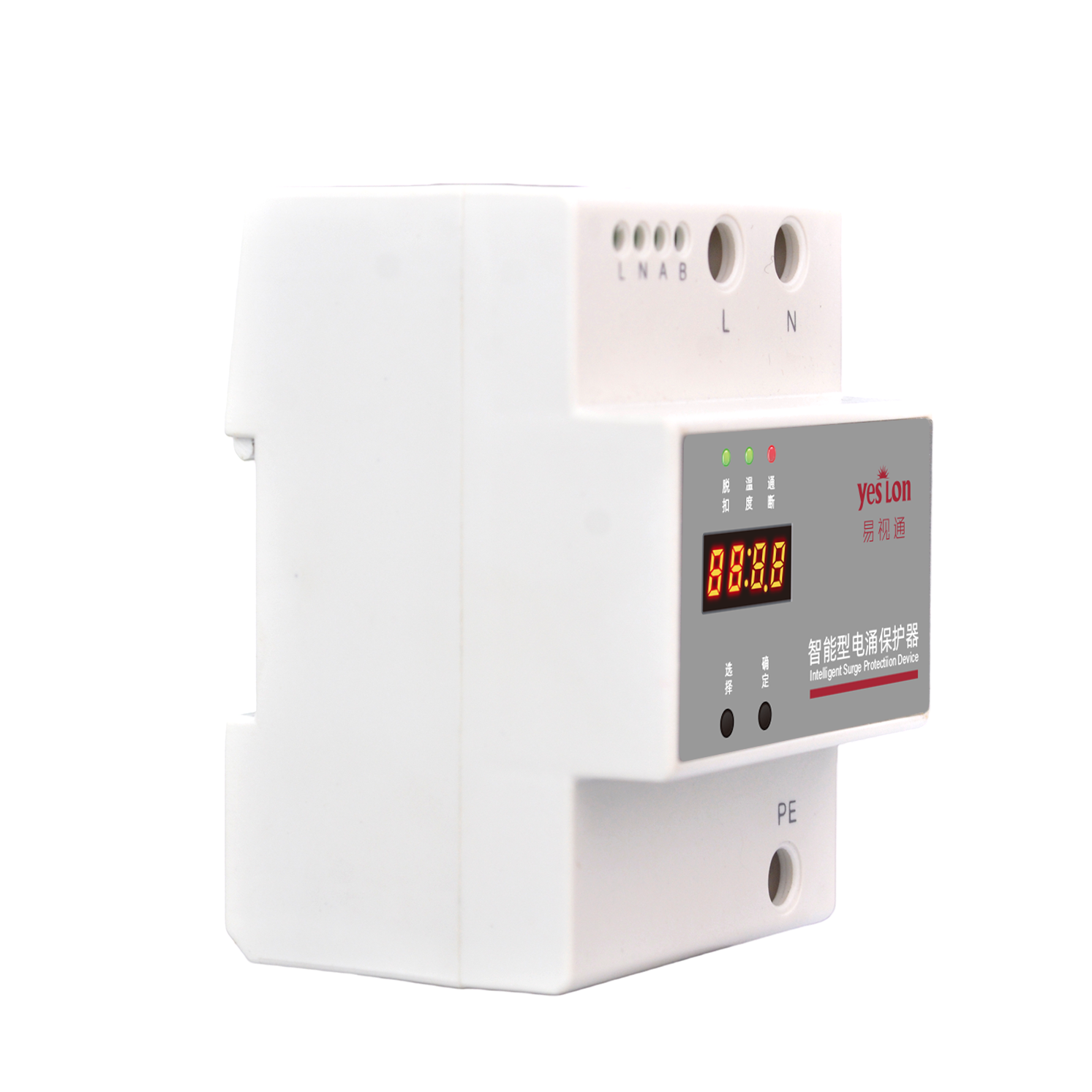

2P 智慧型電湧保護器

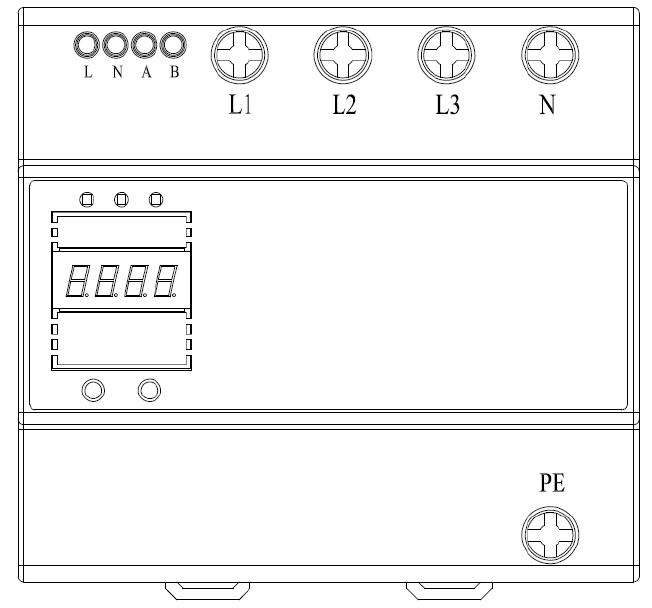

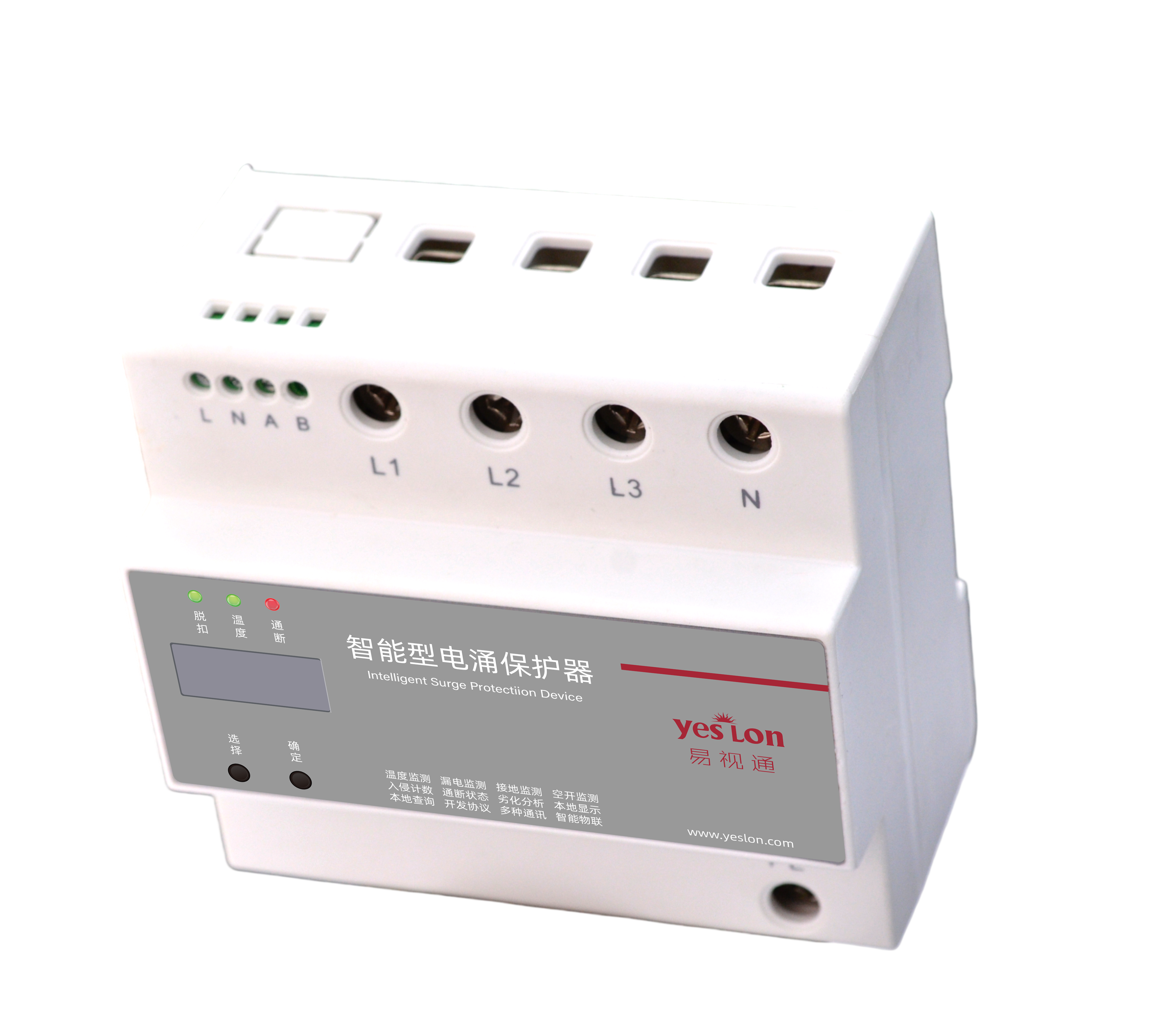

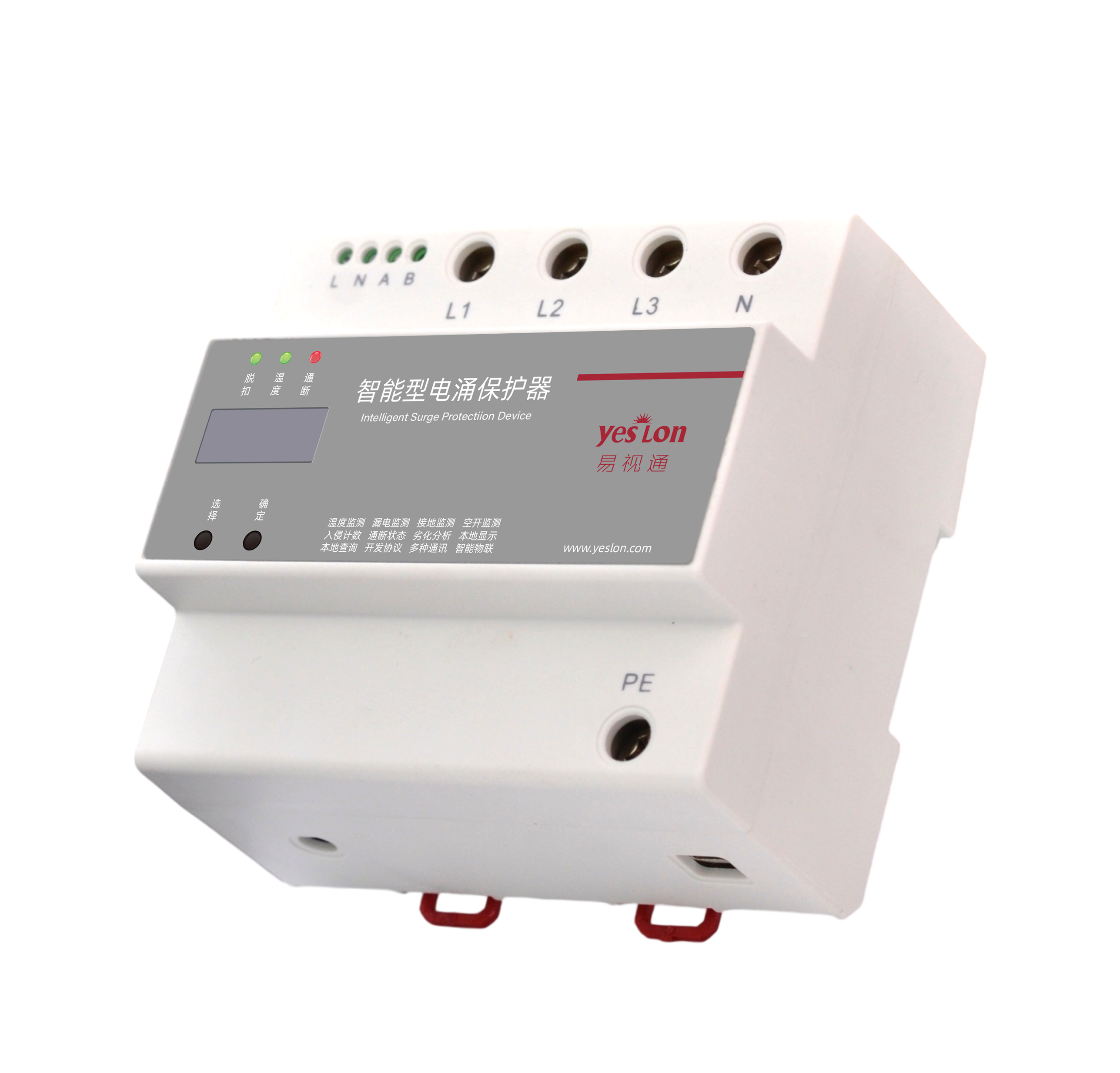

4P 智慧型電湧保護器
介面定義
| 編號 | 定義 |
|---|---|
| 1 | L、N：電源輸入AC 220V |
| 2 | A、B：RS485匯流排介面 |
| 3 | L1、L2、L3、N：接入相線，零線和地線 |
| 4 | 天線介面：無線通訊時，模組底部有天線介面 |
| 5 | 網口：Ethernet通訊時，模組頂部有網線介面 |
