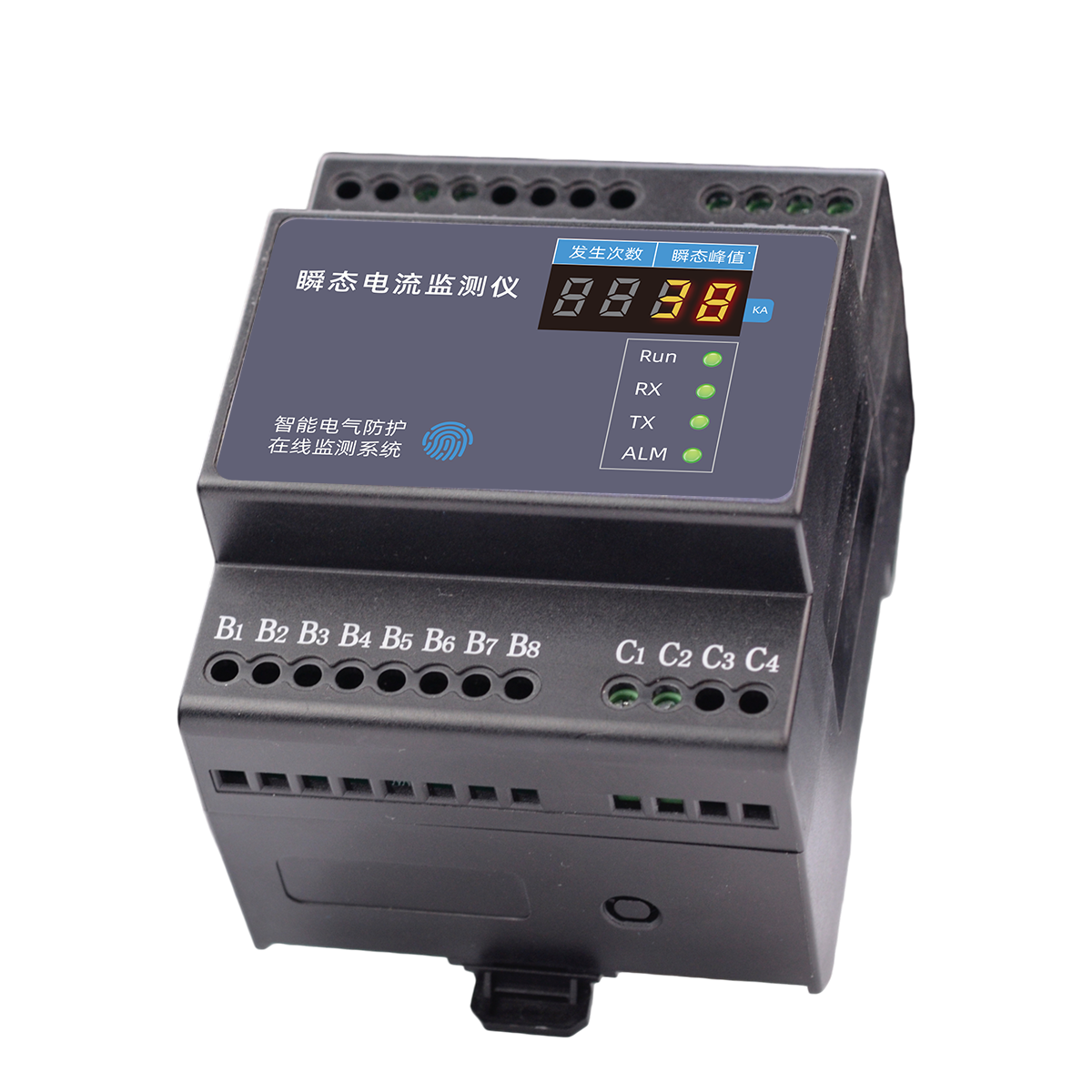

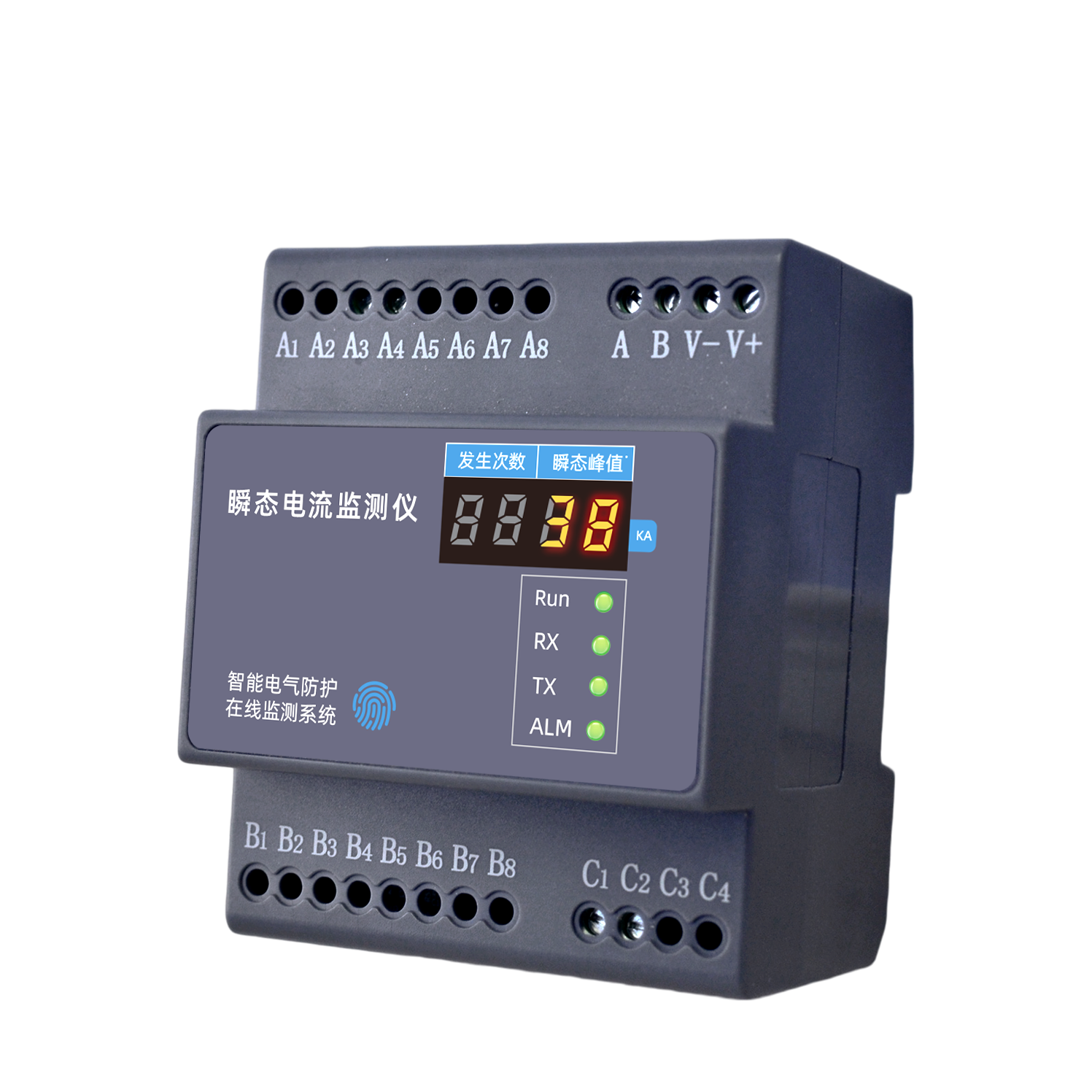

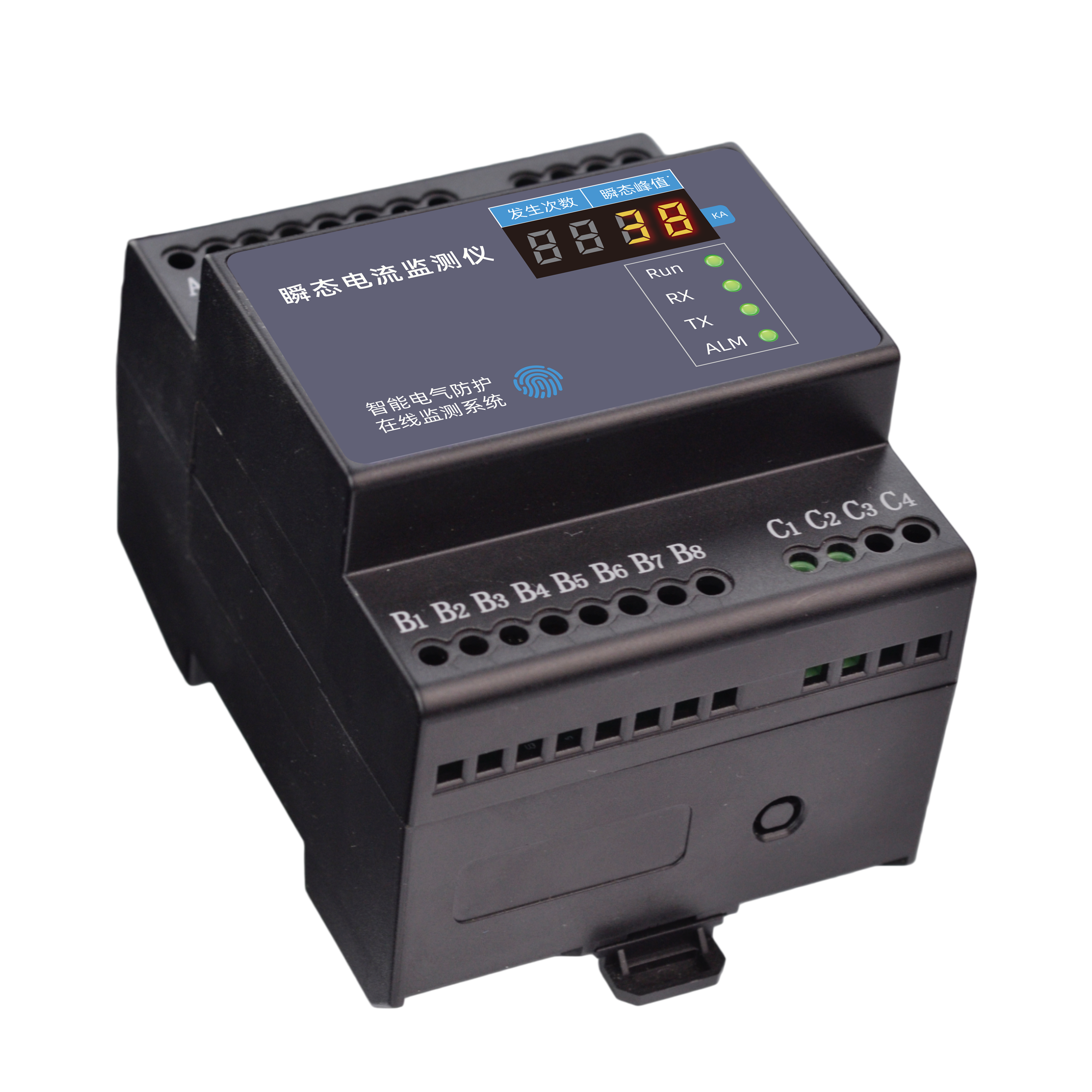

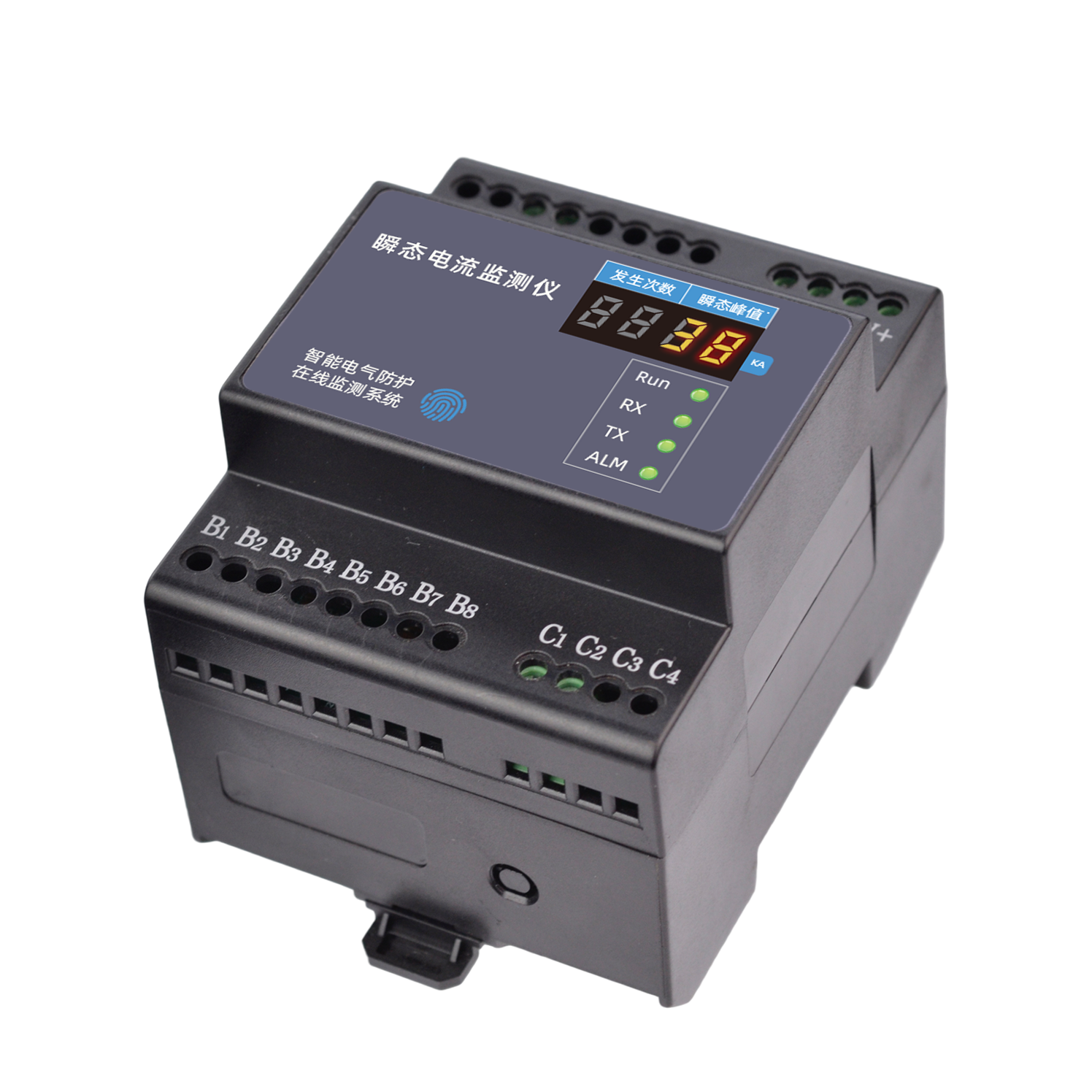

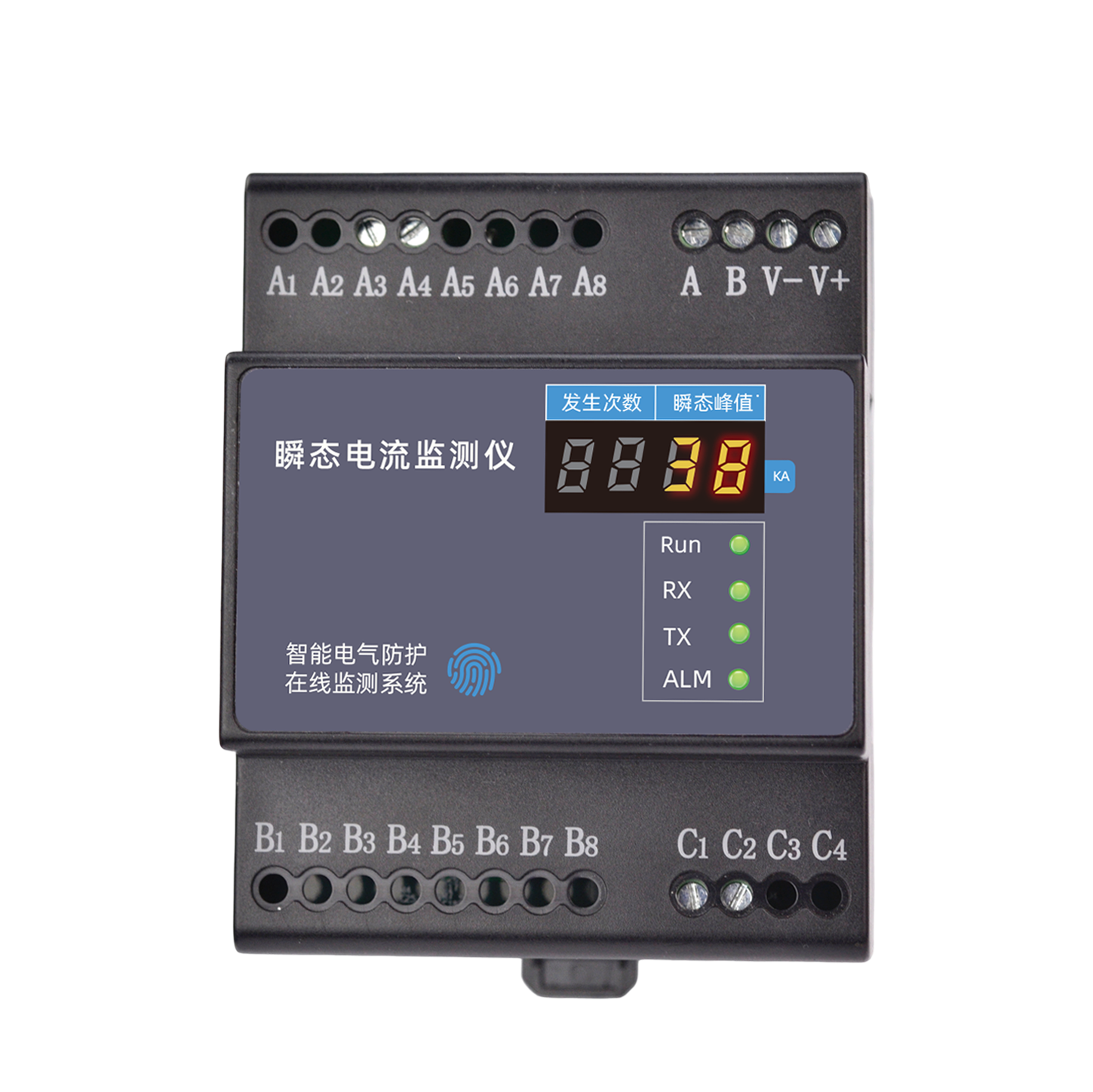

Product Overview
产品概述
FL瞬态电流监测仪集"测、控、传、智"一体，响应快、计算快、次数多、类型多、采集精度高，采用高精度罗氏线圈及数字积分器算法，确保数据高速、准确。
广泛应用于设备生命周期管理、故障电弧/拉弧监测、外过电压监测、高低压配电柜内电气安全隐患监测、负载电机预测性维护等场景，适用于军队、石化、建筑、铁路、港口、机场、新能源等领域。
核心能力
- 响应快1S(微秒)瞬时采集，计算快1mS(毫秒)完成计算。
- 1S周期可完成60次以上过电压监测，支持多种过电压形态采集。
- 采集精度高达±3%，采集范围可定制0.1KA-10KA、1KA-100KA。
- 零磁通、高屏蔽、仿真设计的专用一对一高敏捷型罗氏线圈。
Product Features
产品特点
快
响应快：1S(微秒)瞬时采集(1/1000000秒)；计算快：1mS(毫秒)完成计算(1/1000秒)。
多
次数多：1S周期可完成60次以上过电压监测；类型多：支持多种过电压形态的采集。
高标准
采集精度高：可达±3%；采集范围可定制：0.1KA-10KA、1KA-100KA；实现类型全：多组别、多类型波形峰值检测。
高精度罗氏线
高精度罗氏线圈及数字积分器算法，采用零磁通、高屏蔽、仿真设计的专用一对一高敏捷型罗氏线圈，配合数字积分器，确保数据高速、准确。
全候性传感器
开合式柔性罗氏线圈能够在强电磁干扰下，稳定运行，适应复杂工业现场环境。
用途广泛
设备生命周期管理、故障电弧/拉弧监测、外过电压监测、高低压配电柜内电气安全隐患监测、负载电机预测性维护。
Selection Guide
选型说明
型号命名规则
FL
-
0
1
1
1
2
-
R
FL
产品
瞬态电流监测
0
信号采集范围
0=1kA-120kA；1=0.1kA-1kA
1
信号采集数
1=一路电流；2=二路电流
1
路数
1=一路电流
1
功能
1=峰值；2=峰值+能量；3=波形；4=波形+能量
2
安装方式
1=室外；2=室内
R
通讯方式
R=RS485；E=Ethernet；Z=ZigBee；G=GPRS
| 型号 | 安装环境 | 功能 | RS485 | Zigbee | Ethernet | MQTT |
|---|---|---|---|---|---|---|
| FL-11122-R | 室内版 | 峰值 | 支持 | --- | --- | --- |
| FL-11122-Z | 室内版 | 峰值 | --- | 支持 | --- | --- |
| FL-11122-E | 室内版 | 峰值 | --- | --- | 支持 | 支持 |
Technical Parameters
技术参数
基本参数（室内版）
| 工作电压 | AC 220V±20% |
| 产品功耗 | 2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 160g |
| 外形尺寸 | 72*90*69mm（长宽高） |
| 外壳材料 | 热塑性材料UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
智能监测功能
| 通讯方式 | RS485/Zigbee/Ethernet |
| 通讯协议 | Modbus协议/MQTT协议 |
| 瞬态电流 | 高频脉冲，多波特征 |
| 采集范围 | 50A~5kA（可定制） |
| 采集精度 | ±3% |
| 数据存储 | 100组，自动覆盖 |
| 极性 | 正/负极 |
| 发生时间 | 年.月.日.时.分.秒 |
Installation Instructions
安装说明

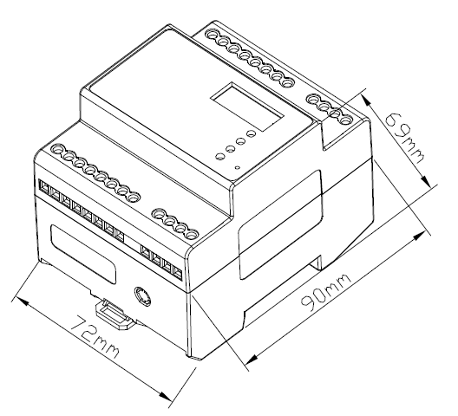

a
安装尺寸图
72mm
长度
90mm
宽度
69mm
高度
35mm
标准导轨
b

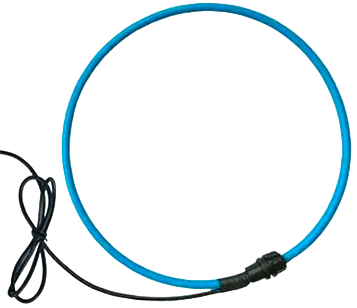

传感器说明
传感器规格
| 传感器类型 | 罗氏线圈 |
| 设计特点 | 零磁通、高屏蔽、仿真设计 |
| 结构形式 | 开合式柔性罗氏线圈 |
| 抗干扰能力 | 强电磁干扰下稳定运行 |
| 配合算法 | 数字积分器 |
| 精度保障 | 专用一对一高敏捷型设计 |

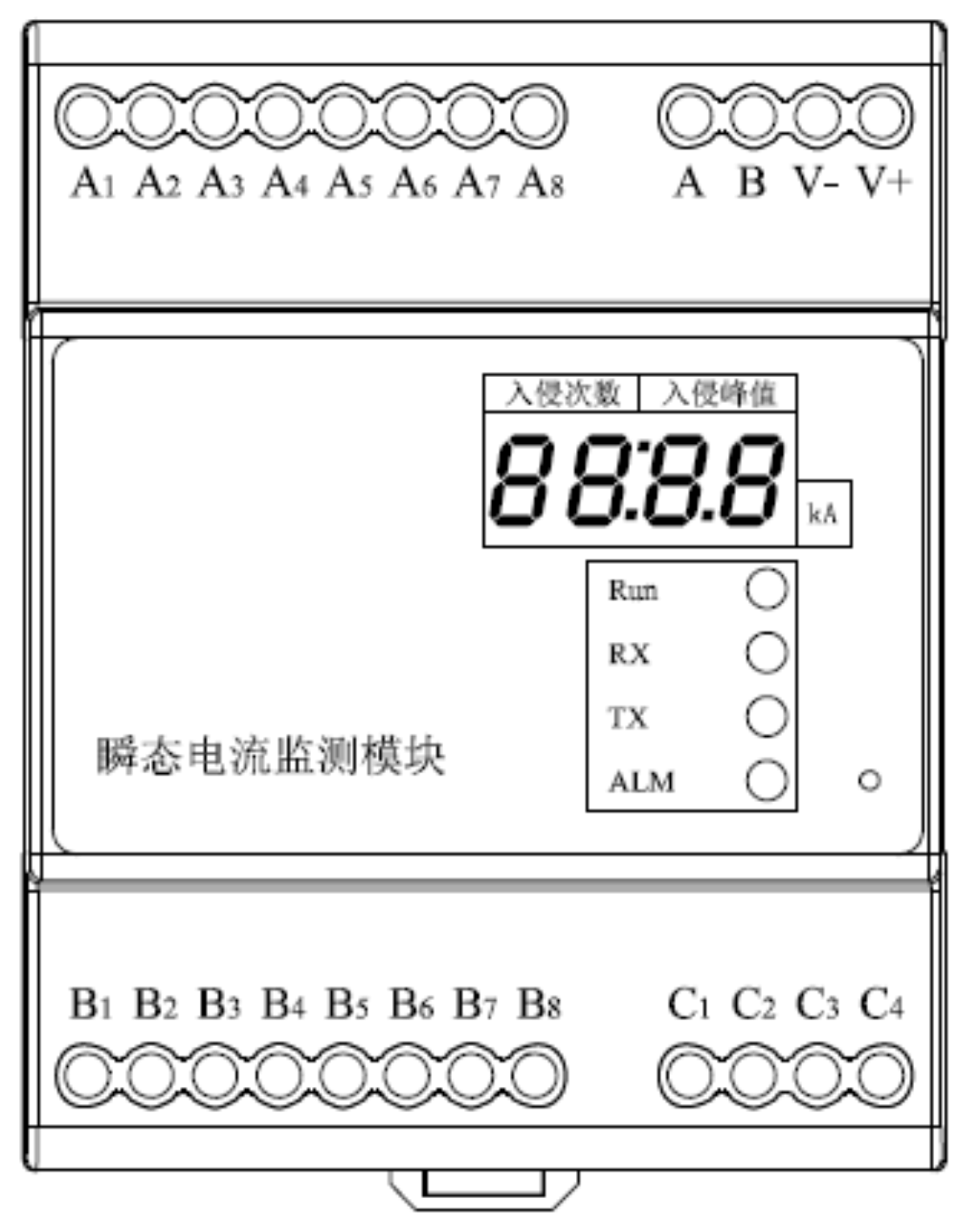

c

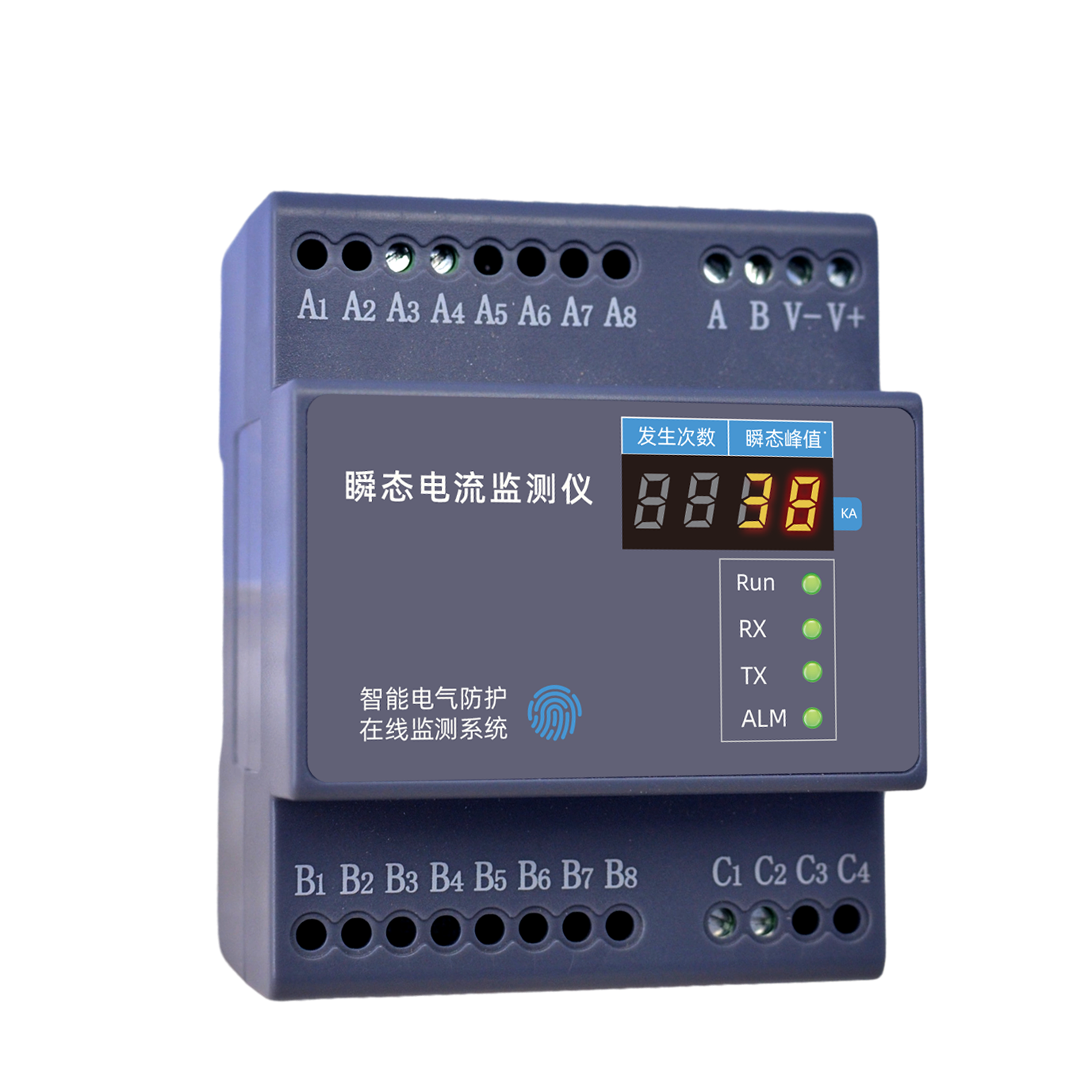

接口说明
接口定义
| 编号 | 定义 |
|---|---|
| 1 | V+、V-：电源输入5V DC（有220V供电时，此接口不需要接电源） |
| 2 | A、B：RS485总线接口 |
| 3 | A3、A4：电源输入220V AC，A3-火线，A4-零线 |
| 4 | C1、C2：C1-罗氏线圈芯线，C2-罗氏线圈屏蔽层线 |
| 5 | 天线接口：无线通讯时，模块底部有天线接口 |
| 6 | 网口：Ethernet通讯时，模块顶部有网线接口 |
