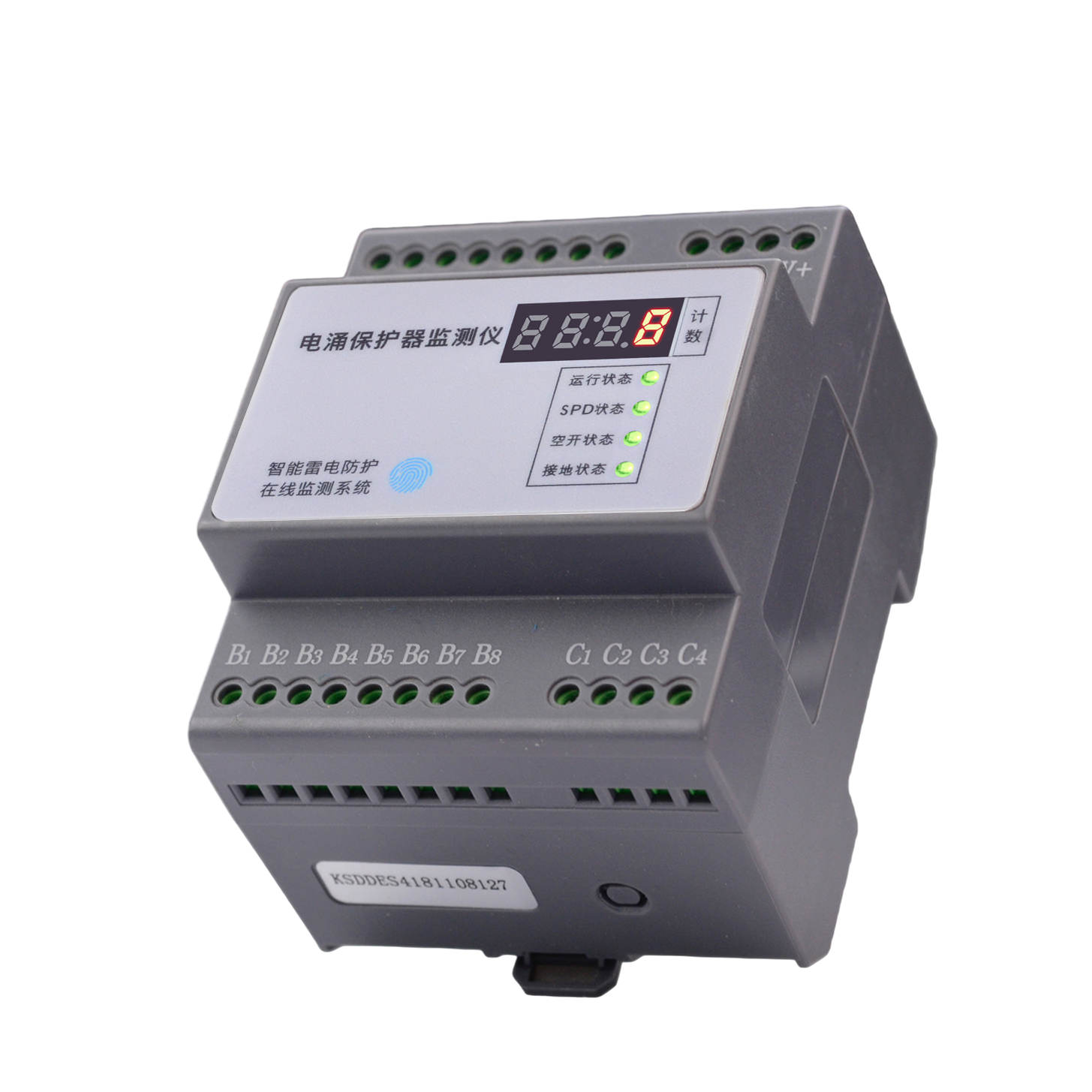

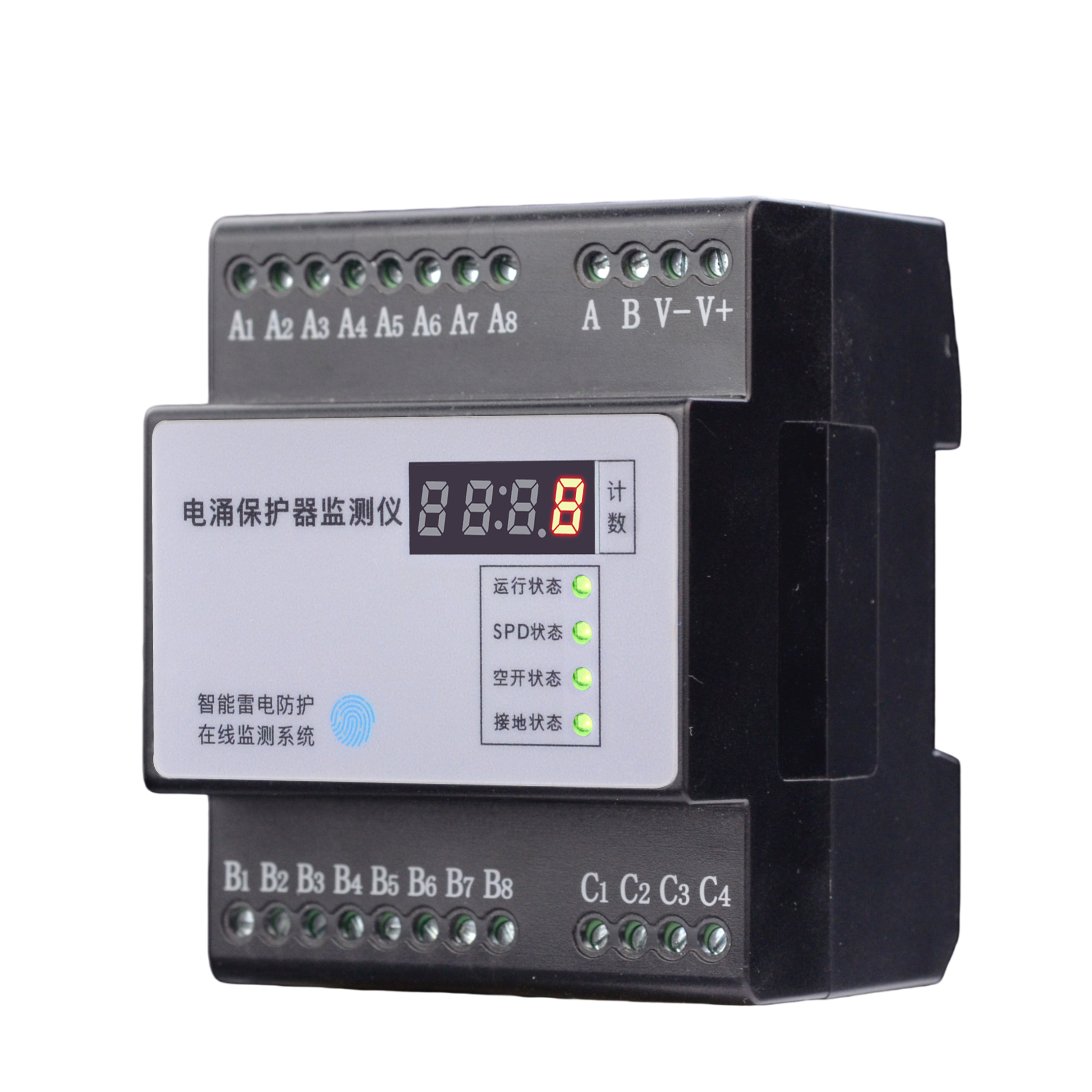

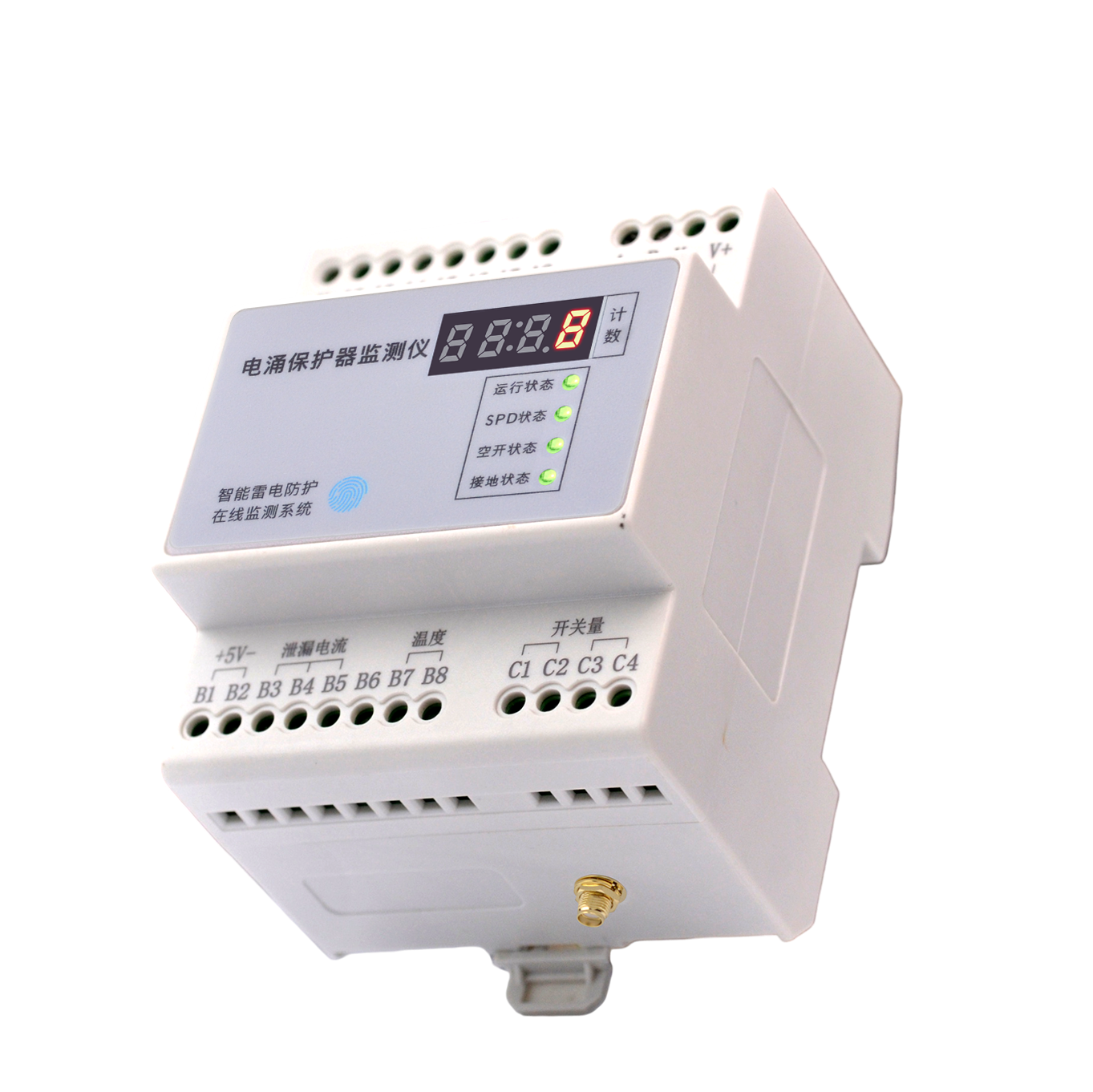

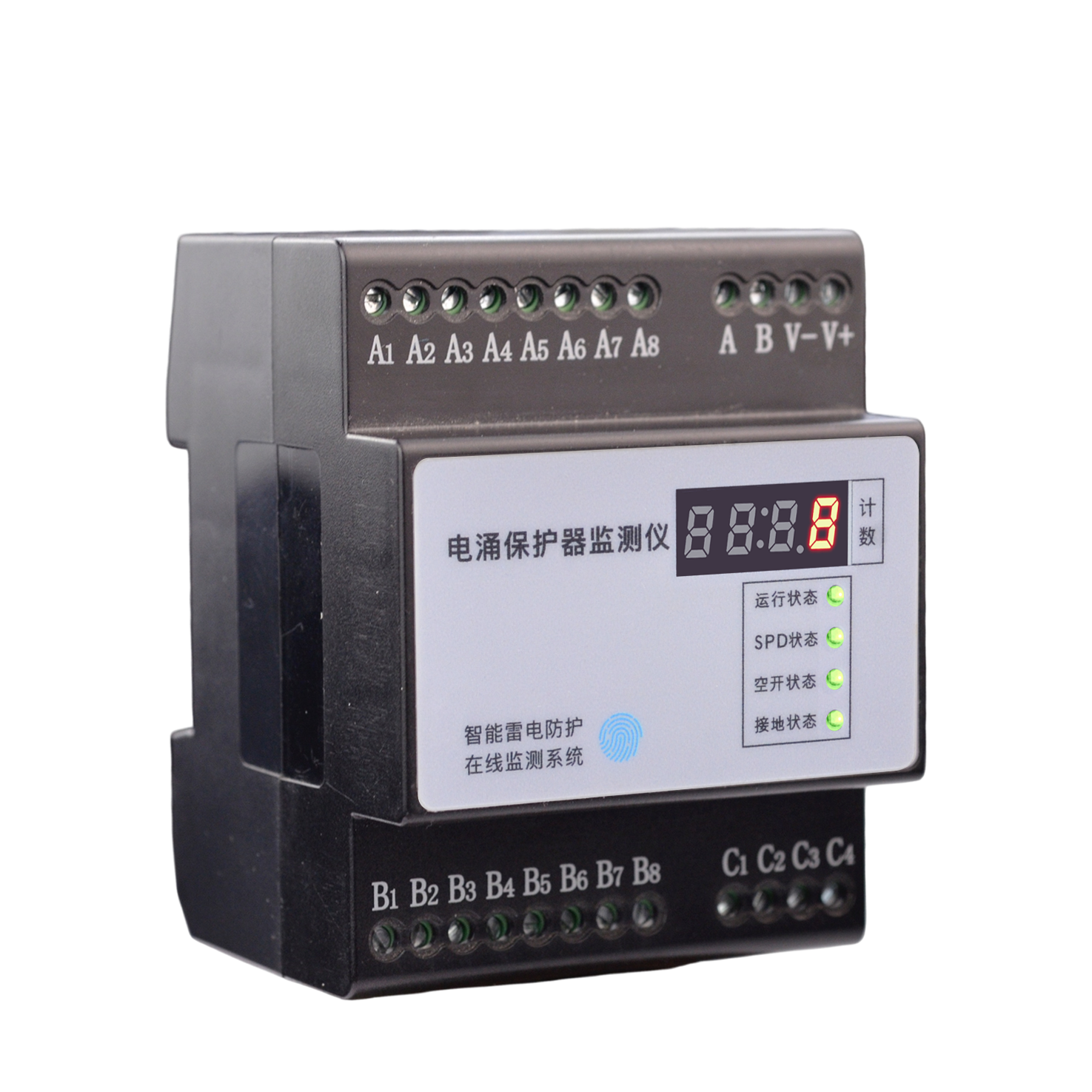

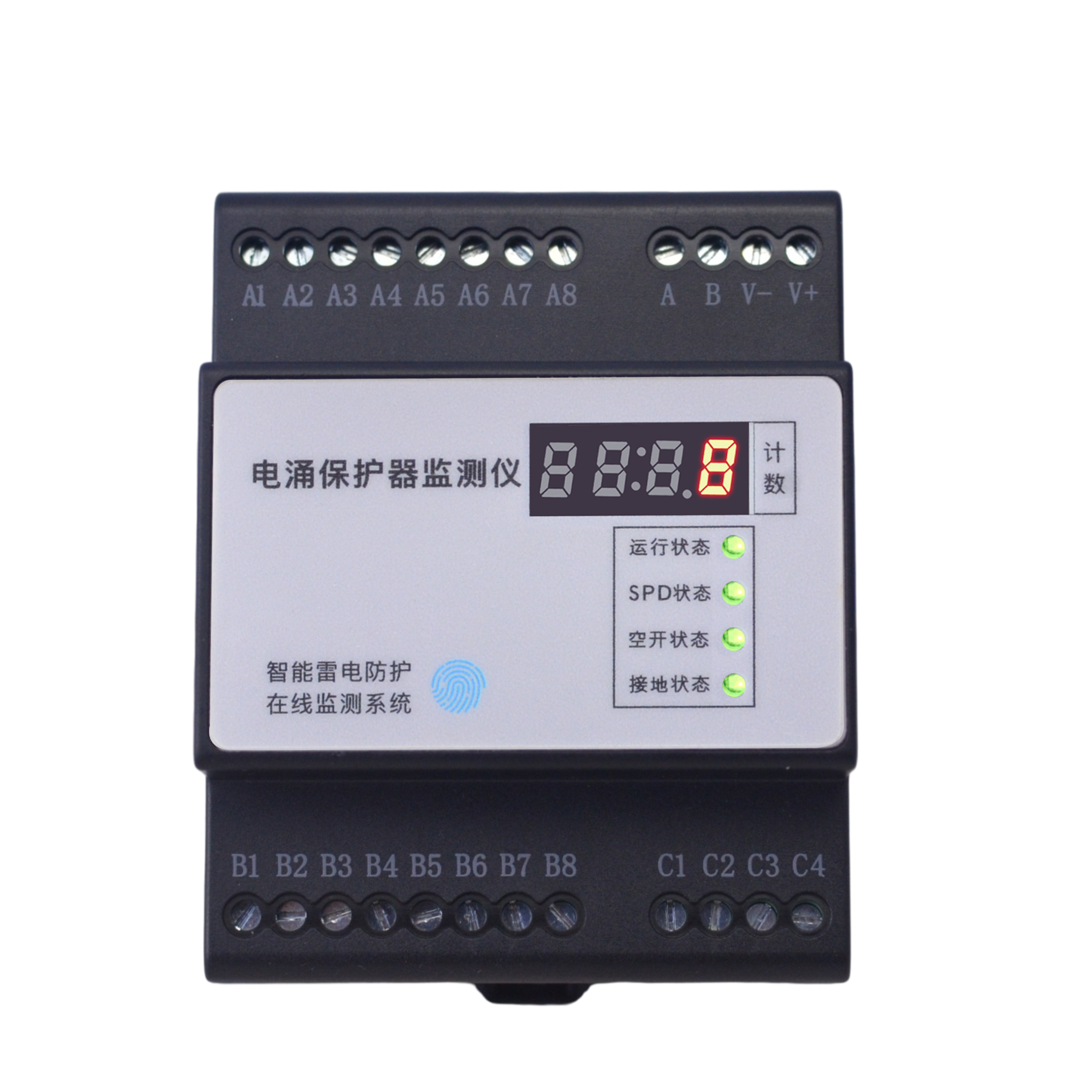

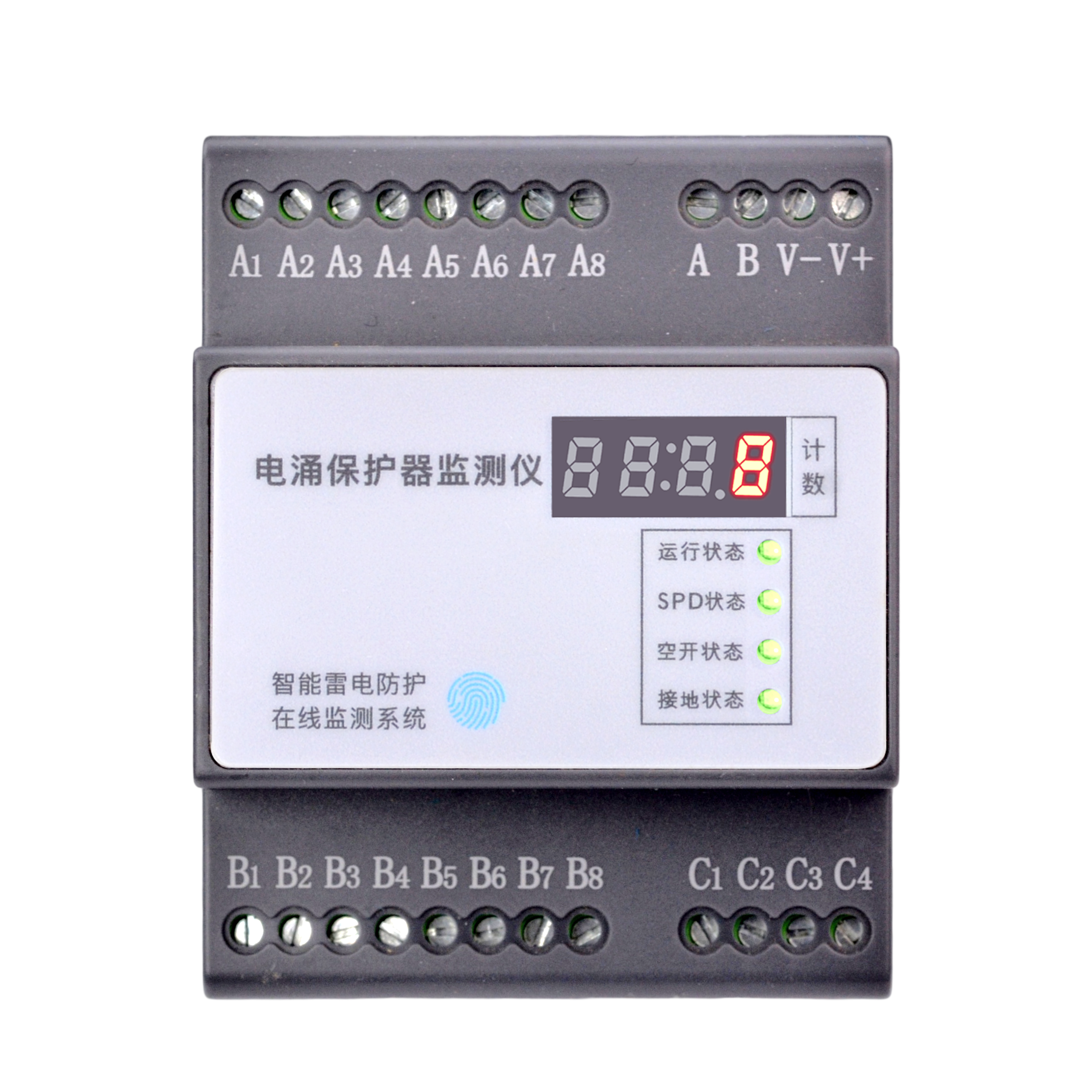

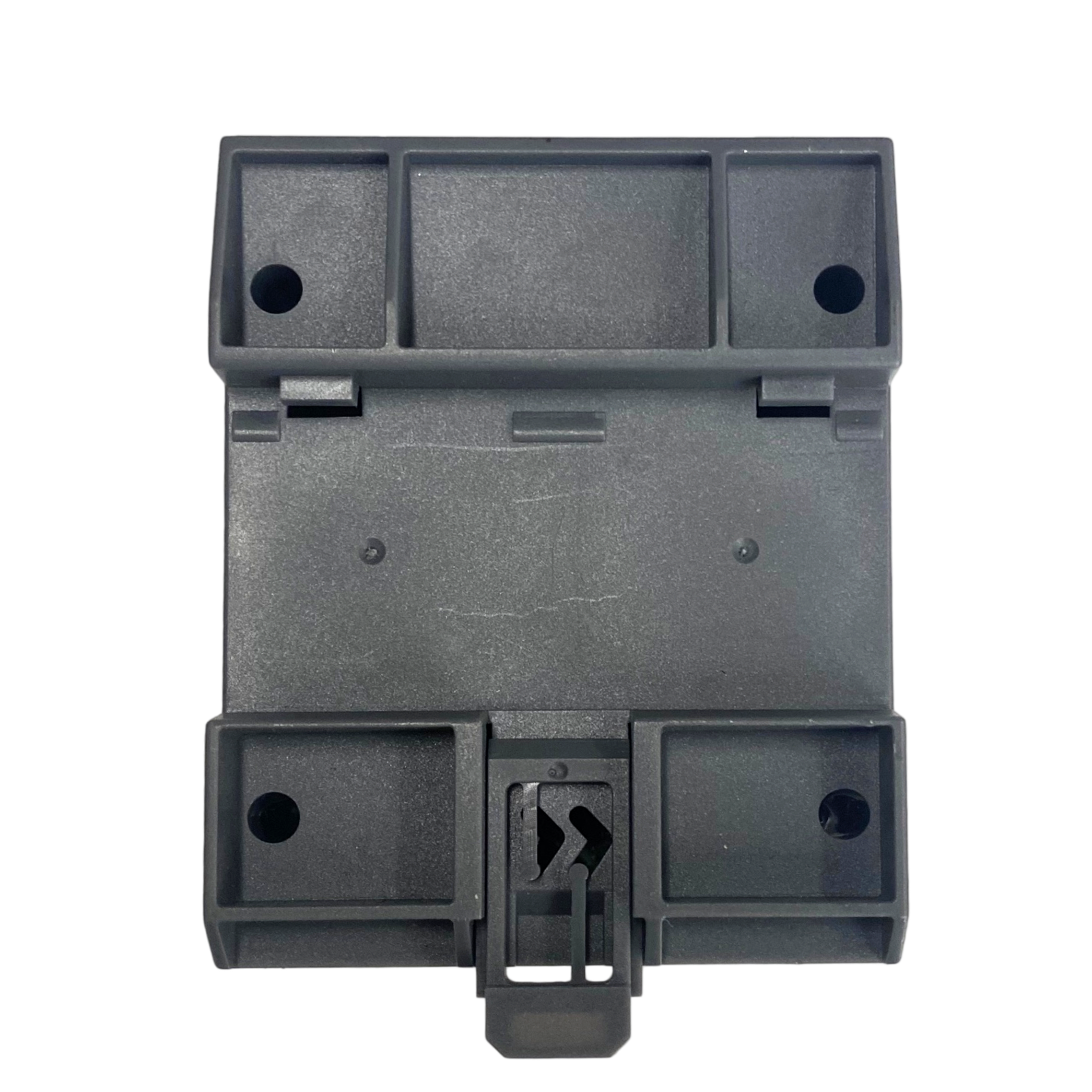

FS電湧保護器監測儀實時採集SPD漏流、溫度、電壓、雷擊次數、遙信及接地狀態，覆蓋核心劣化指標，替代人工巡檢。採集洩漏電流、SPD溫度和環境溫度、SPD損壞狀態、空開跳閘狀態、SPD假接地和接地不良狀態及SPD洩放雷擊次數等功能。
監測浪湧保護器（SPD）的狀態，一般在室內安裝使用，通常安裝在浪湧保護器旁邊。支援RS485（Modbus）、Zigbee、Ethernet（Modbus TCP/MQTT）多種通訊方式，可對接本地監控或雲端平臺。
核心能力
- 3路漏流（50~1500μA）與2路溫度（-20~105℃）高精度測量。
- 雷擊計數最小觸發0.1kA，計數範圍0~9999次，本地數碼管直觀顯示。
- 基於監測資料推算剩餘壽命（0~100%），提前告警更換。
- SPD、空開、接地三路狀態指示燈獨立亮紅報警，閾值可設。
Product Features
產品特點
全參數監測
支援3路漏流（50~1500μA）與2路溫度（-20~105℃）高精度測量，精準感知SPD效能衰減。
漏流/溫度雙採
3路洩漏電流與2路溫度獨立監測，覆蓋SPD核心劣化指標，精準掌握執行健康度。
雷擊計數精準
最小觸發0.1kA，計數範圍0~9999次，本地數碼管直觀顯示，便於統計雷擊頻次與壽命評估。
壽命預估預警
基於監測資料推算剩餘壽命（0~100%），提前告警更換，避免防雷失效引發火災或裝置損壞。
本地聲光報警
SPD、空開、接地三路狀態指示燈獨立亮紅報警，閾值可設，現場快速定位故障，無需後臺查詢。
多協議靈活組網
支援RS485（Modbus）、Zigbee、Ethernet（Modbus TCP/MQTT），可對接本地監控或雲端平臺。
Selection Guide
選型說明
型號命名規則
FS
-
0
3
2
1
1
-
R
FS
產品
防雷監測模組
0
監測電壓路數
0=無；1=1路；2=2路；3=3路
3
監測漏電流路數
0=無；1=1路；2=2路；3=3路
2
監測溫度路數
0=無；1=1路；2=2路
1
四要素監測功能
0=無；1=有（遙信、空開、接地、計數）
1
供電方式
1=DC12V；2=AC220V；3=太陽能；4=鋰電池
R
通訊方式
R=RS485；E=Ethernet；Z=ZigBee；G=GPRS
| 型號 | 安裝環境 | 遙信/空開/接地/計數 | 漏流監測 | 溫度監測 | 電壓監測 | 壽命預估 | 通訊方式 |
|---|---|---|---|---|---|---|---|
| FS-00011-R | 室內版 | 支援 | --- | --- | --- | --- | RS485 Modbus |
| FS-00011-Z | 室內版 | 支援 | --- | --- | --- | --- | Zigbee Modbus |
| FS-00011-E | 室內版 | 支援 | --- | --- | --- | --- | Ethernet Modbus TCP/MQTT |
| FS-03211-R | 室內版 | 支援 | 3路 | 2路 | --- | 支援 | RS485 Modbus |
| FS-03211-Z | 室內版 | 支援 | 3路 | 2路 | --- | 支援 | Zigbee Modbus |
| FS-03211-E | 室內版 | 支援 | 3路 | 2路 | --- | 支援 | Ethernet Modbus TCP/MQTT |
| FS-33211-R | 室內版 | 支援 | 3路 | 2路 | 3路 | 支援 | RS485 Modbus |
| FS-33211-Z | 室內版 | 支援 | 3路 | 2路 | 3路 | 支援 | Zigbee Modbus |
| FS-33211-E | 室內版 | 支援 | 3路 | 2路 | 3路 | 支援 | Ethernet Modbus TCP/MQTT |
Technical Parameters
技術參數
基本參數

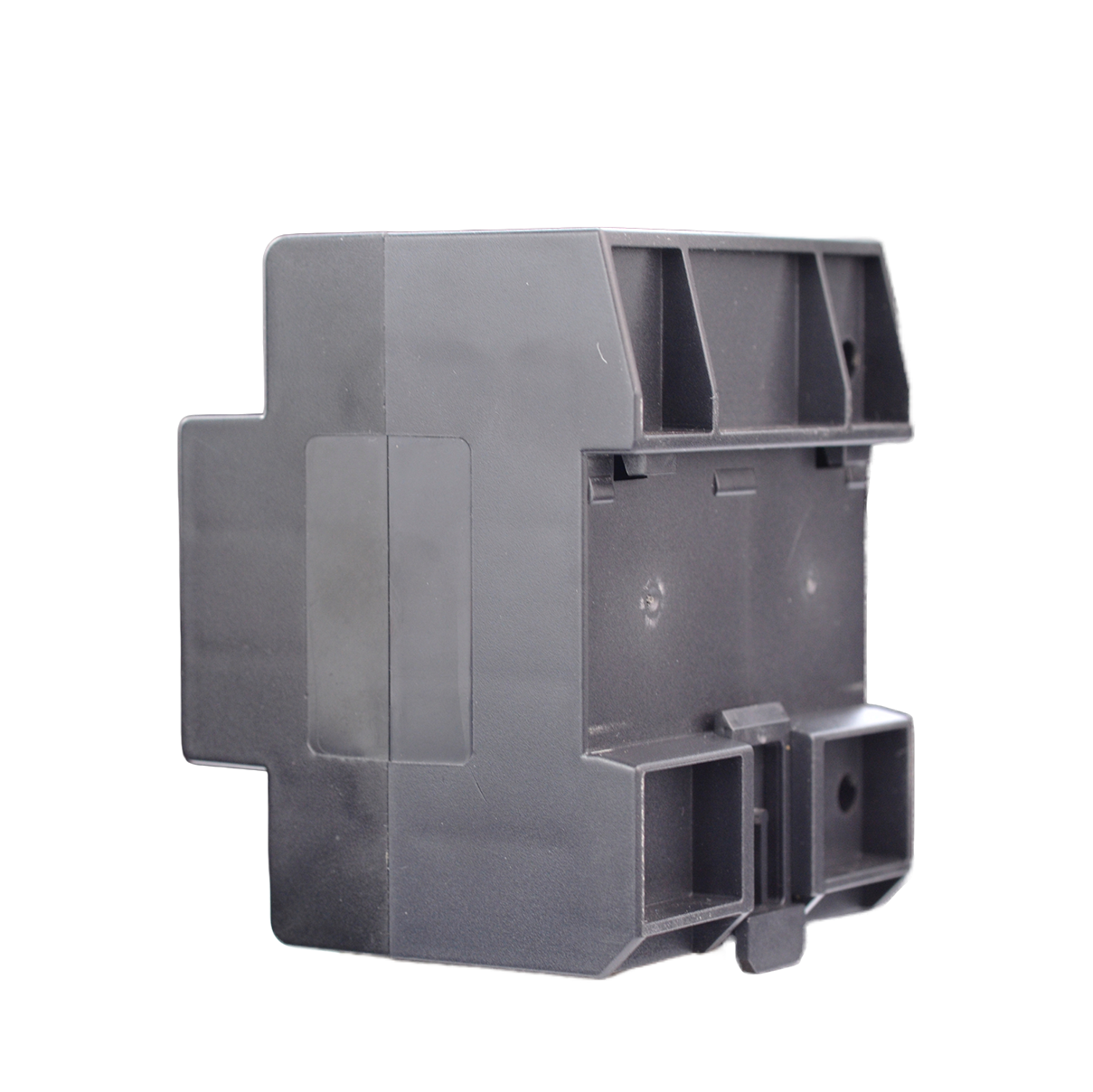

| 工作電壓 | DC 9~27V |
| 產品功耗 | 1W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 260g |
| 外形尺寸 | 72*90*69mm（長寬高） |
| 外殼材料 | 熱塑性材料UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
智慧監測功能
| 通訊方式 | RS485/Zigbee/Ethernet |
| 通訊協議 | Modbus協議/MQTT協議 |
| 雷擊計數 | 0~9999次，最小觸發0.1kA |
| 狀態監控 | SPD遙信接地狀態、空開狀態 |
| 溫度採集 | -20.0~105.0℃，±0.5℃ |
| 漏流採集 | 50.0~1500.0μA，±10μA |
| 電壓採集 | 0~600.0V，±1V |
| 壽命預估 | 0~100.0% |
Installation Instructions
安裝說明
a

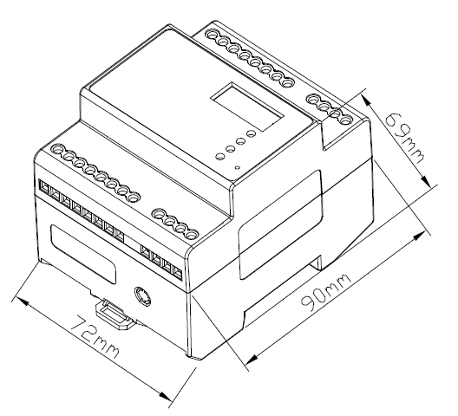

安裝尺寸圖
72mm
長度
90mm
寬度
69mm
高度
35mm
標準導軌
b

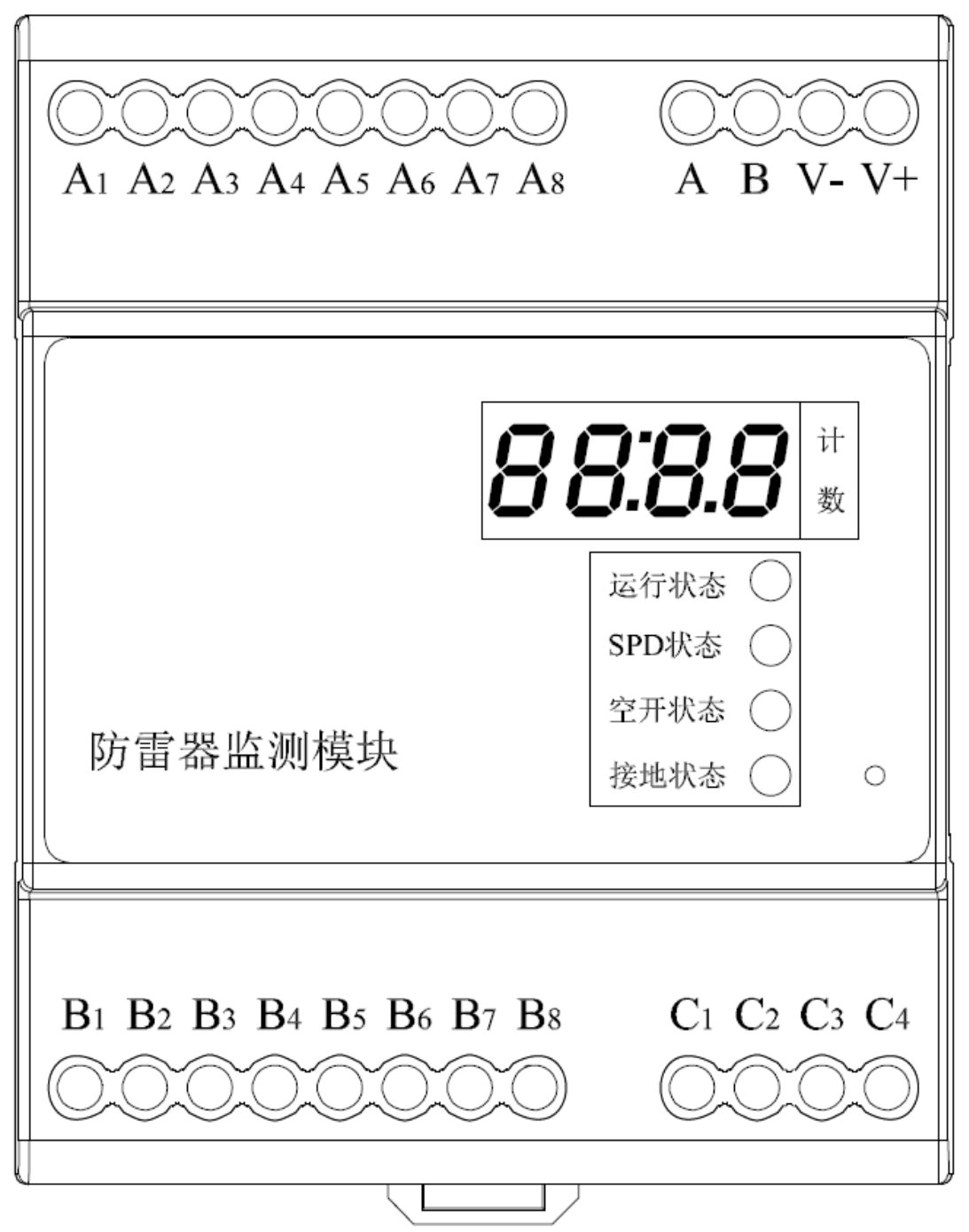

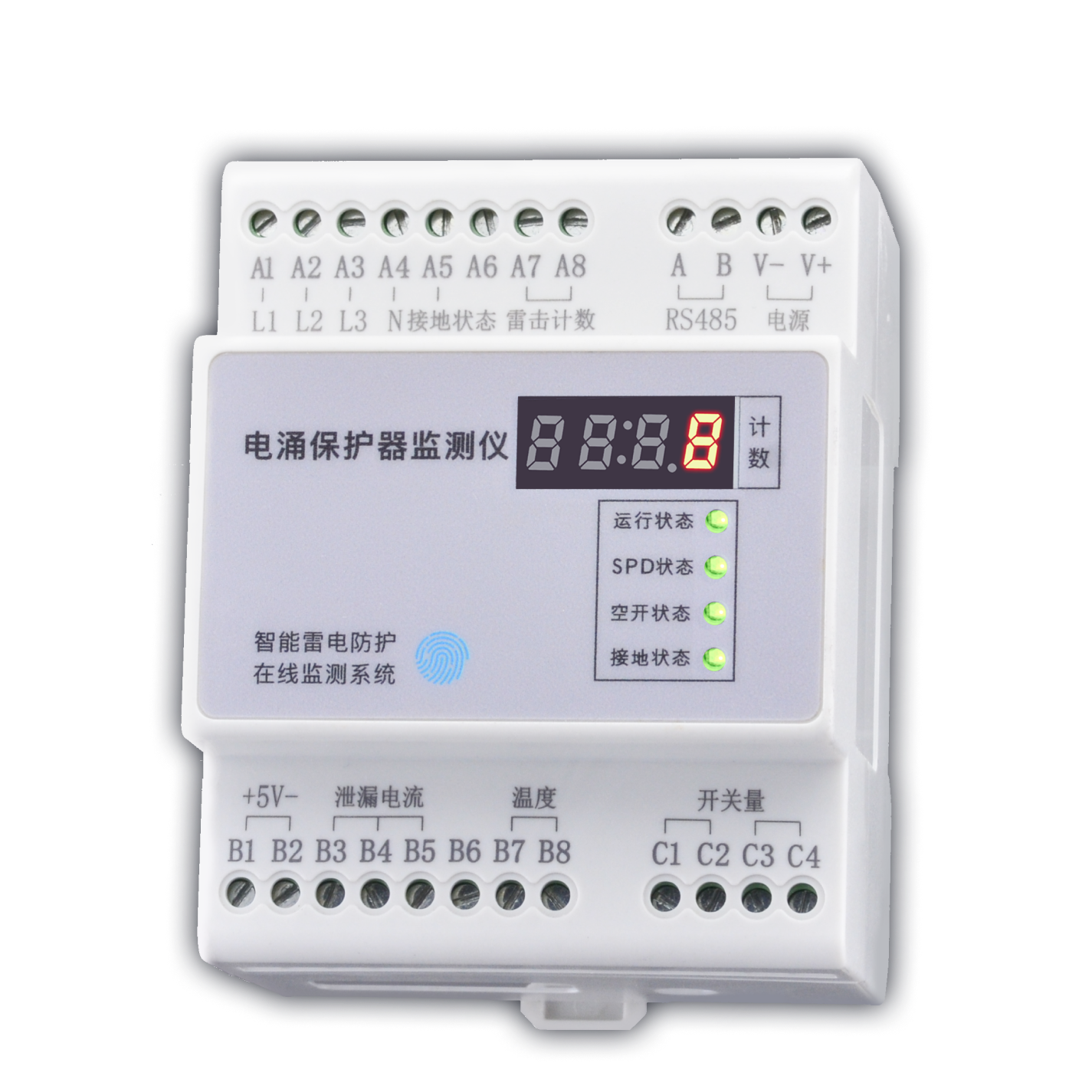

介面說明
介面定義
| 編號 | 定義 |
|---|---|
| 1 | V+、V-：電源輸入DC12V |
| 2 | A、B：RS485匯流排介面 |
| 3 | A1~A5：A1-L1，A2-L2，A3-L3，A4-N，A5-PE，用作監測各相電壓和接地狀態 |
| 4 | A7、A8：雷擊計數線圈輸入（不分正負） |
| 5 | B1、B2：B1-5V，B2-0V，給洩漏電流線圈和溫度感測器供電 |
| 6 | B3、B4、B5：路3/路2/路1漏流訊號，接漏流線圈的黃色訊號線 |
| 7 | B7、B8：路2/路1溫度訊號，接溫度感測器的黃色訊號線 |
| 8 | C1、C2：用作監測空開狀態（開關量），不區分方向 |
| 9 | C3、C4：用作監測SPD遙信狀態（開關量），不區分方向 |
| 10 | 天線介面：無線通訊時，模組底部有天線介面 |
| 11 | 網口：Ethernet通訊時，模組頂部有網線介面 |
