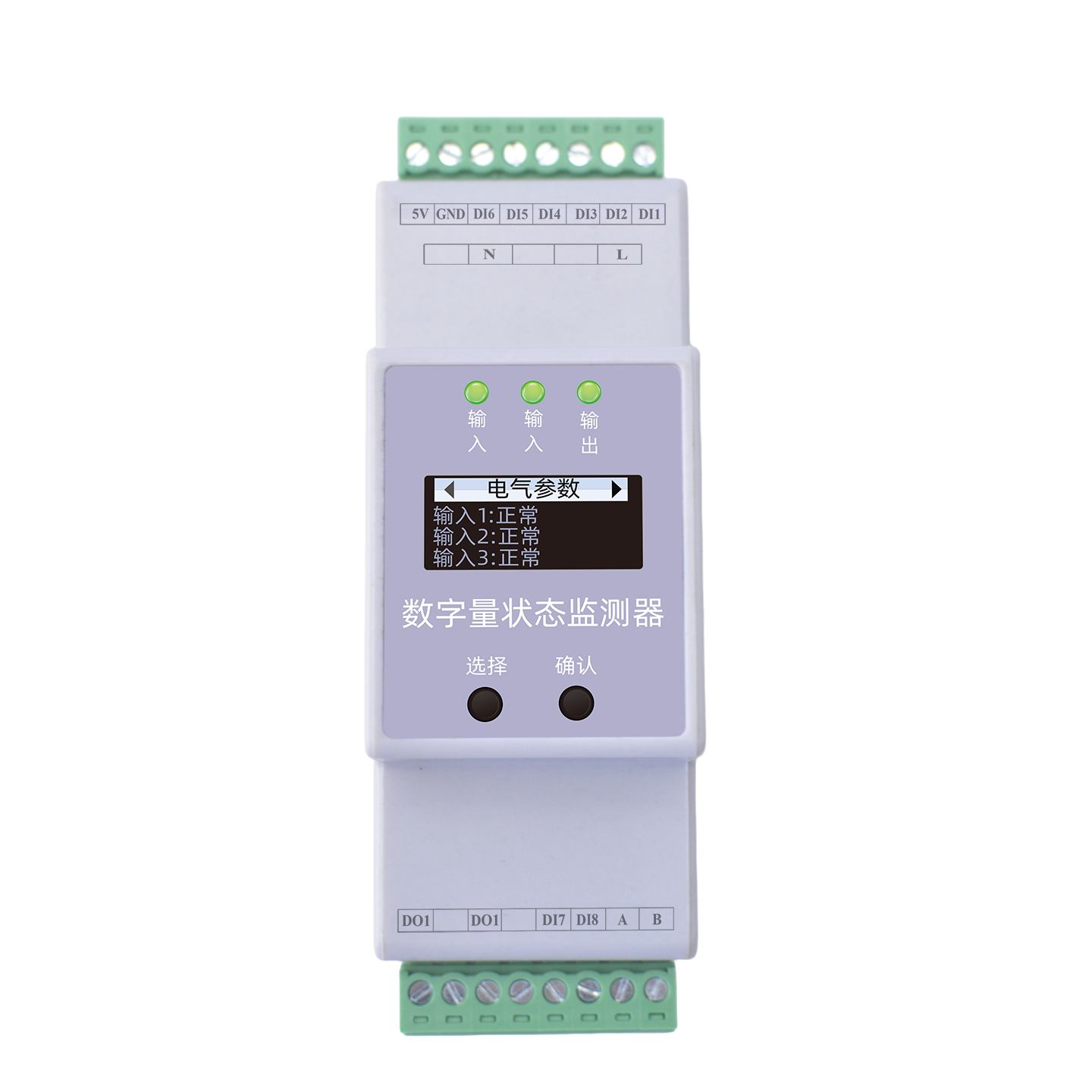

Product Overview
产品概述

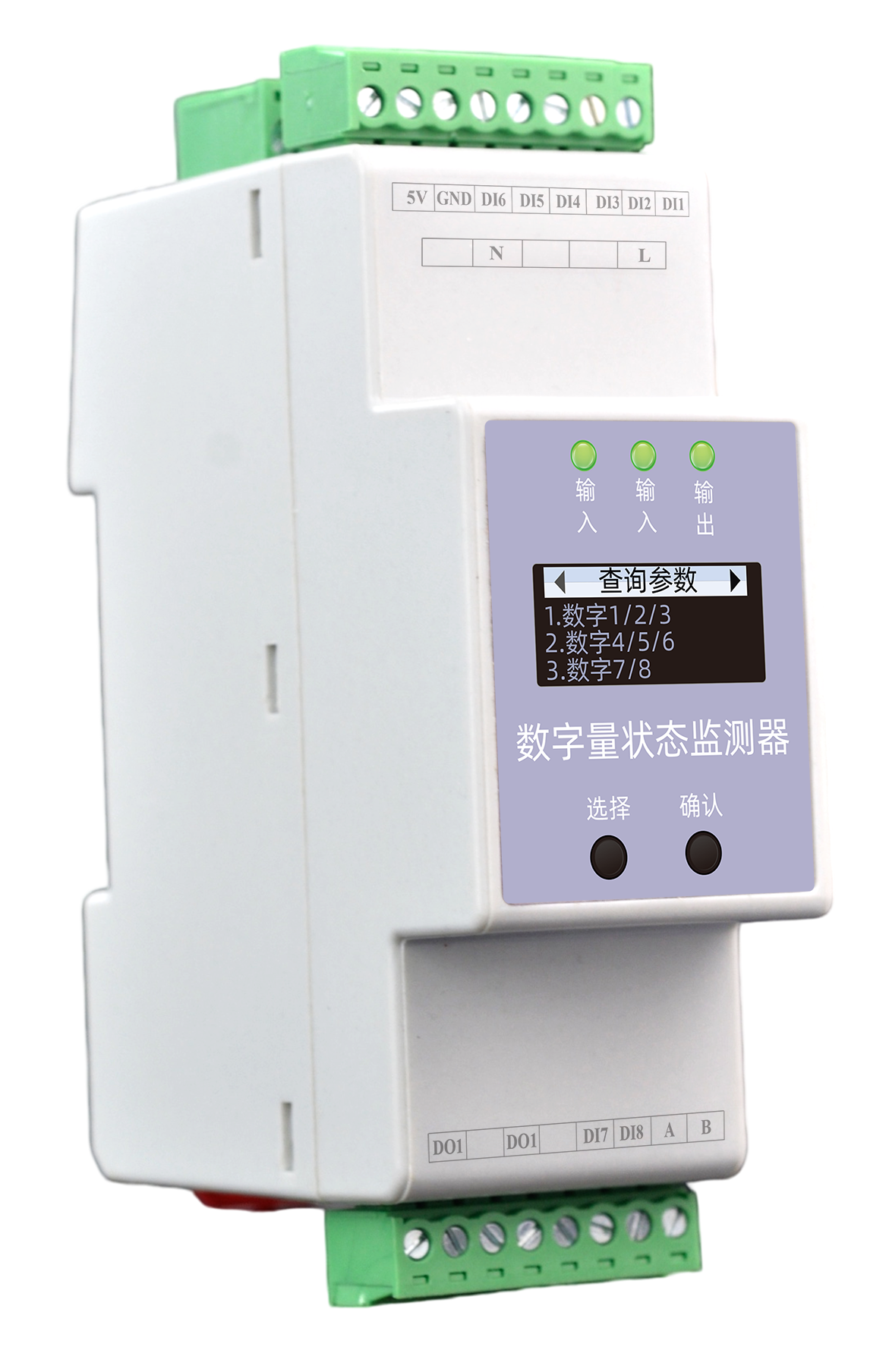

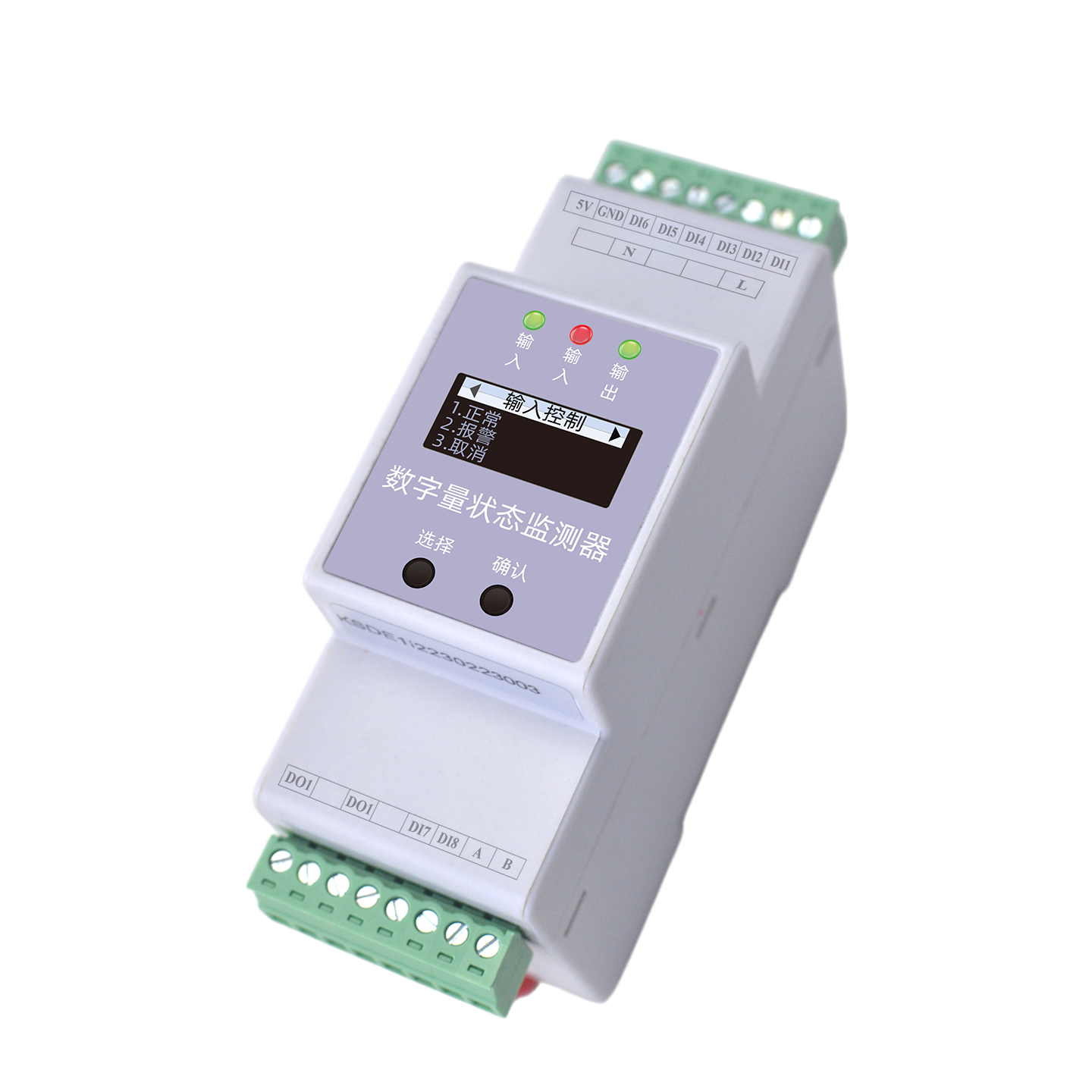

ESI数字量状态监测器采用特有的软件算法专利技术及嵌入式程序，匹配工业级测控芯片，精准实现数据处理、预测性分析等。集"测、控、传、智"一体，广泛应用如：军队、石化、建筑、园区、铁路、港口、机场、农业、矿山、装备、气象、水务、环保、新能源等领域。
彻底解决"不报警"、"假报警"等现存问题，用纠错算法、高速采样等技术，让数据"可信赖"、"可智控"。
核心监测能力
- 8路干接点开关量输入，独立配置，状态精准监测。
- 纠错算法+高速采样，数据准、快、稳，实现早期预测。
- 1路继电器输出，支持联动控制，快速响应现场应用。
- OLED屏显+物理按键，RS485通讯、Modbus协议，36mm袖珍宽度。
Product Features
产品特点
数据准
高速芯片让关键参数捕捉准、快、稳并实现早期预测，同时去掉无用参数，如：电流、电压监测。
增配关键参数
开合式高精度传感器能够在强电磁干扰下，稳定运行。
全候性传感器
支持三路剩余电流监测，独立配置；支持2路DI输入、1路继电器输出；支持阈值设置。能够快速的基于现场的应用特性，增加更多监测功能、监测数量。
采集要素全
支持联动控制；标配为OLED屏、物理按键，便利现场查询、设置等；RS485通讯、Modbus协议；36mm袖珍宽度，再小位置也方便布设。
便捷、灵活、小巧
36mm袖珍宽度设计，导轨安装，适应各类紧凑安装场景。
Selection Guide
选型说明
型号命名规则
ESI
-
1
O
1
1
0
-
R
ESI
产品
输入监测模组
1
电源
1=DC5V / 2=AC220V
O
显示
O=OLED屏
1
输入路数
1=8路
1
输入方式
1=干接点输入，内置电源
0
预留
0=预留
R
通讯方式
R=RS485（Modbus）
| 型号 | 供电 | 显示 | 开关量输入 | 继电器输出 | RS485/MODBUS |
|---|---|---|---|---|---|
| ESI-12110-R | 外部供电 5V | OLED | 8 | 1 | 支持 |
| ESI-22110-R | 220V | OLED | 8 | 1 | 支持 |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V (5V) 或 AC 180~250V (220V) |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~70℃ |
| 工作湿度 | <95% |
| 产品重量 | 150g |
| 外形尺寸 | 36*110*69mm (长宽高) |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 开关量输入 | 干接点输入，内置电源 |
| 开关量输出 | 继电器输出；触点容量：AC250V/3A，DC30V/3A；继电器常开触点 |
Installation Instructions
安装说明
a
安装尺寸图
36mm
宽度
110mm
高度
69mm
深度
35mm
标准导轨
b

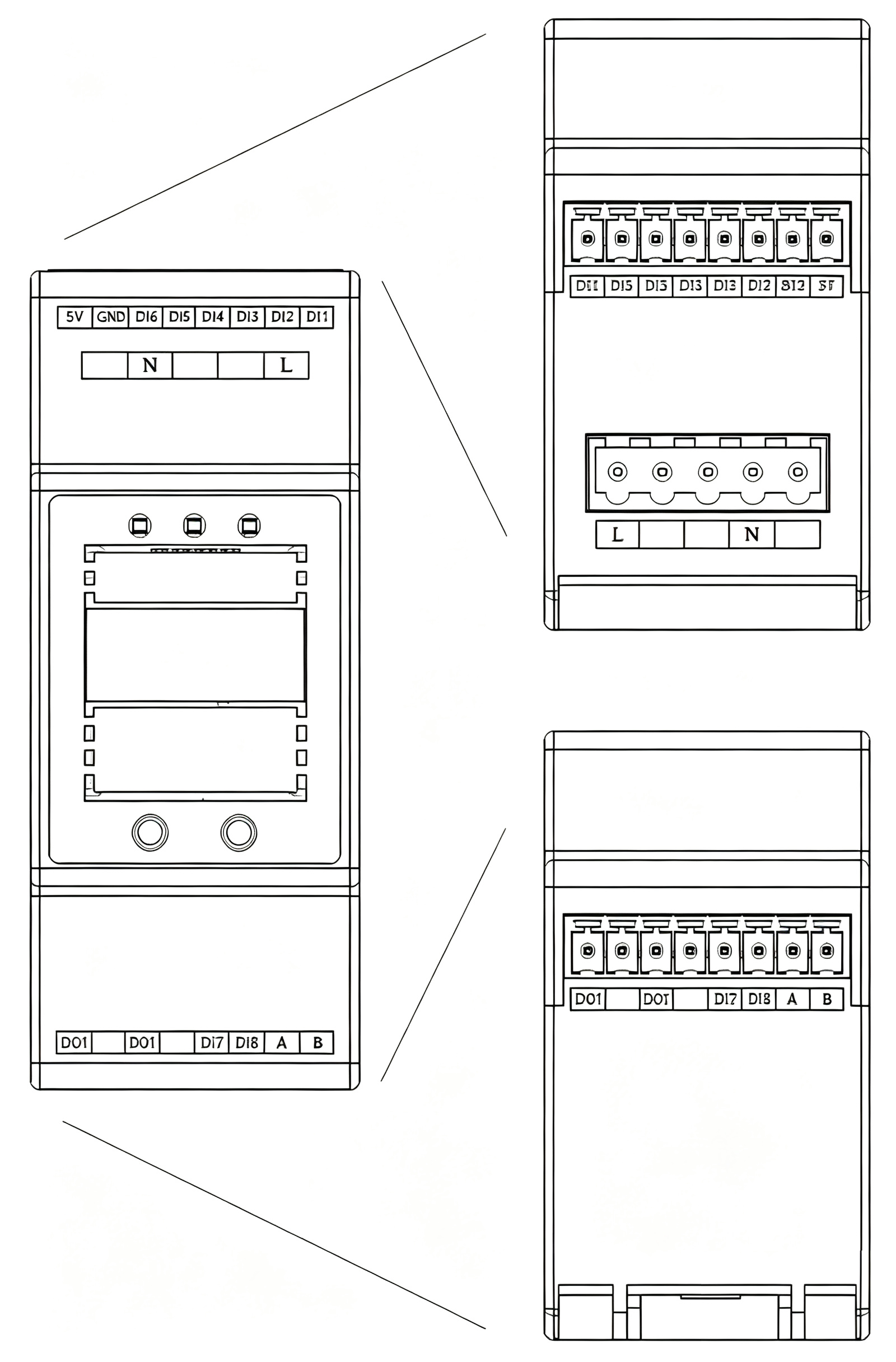

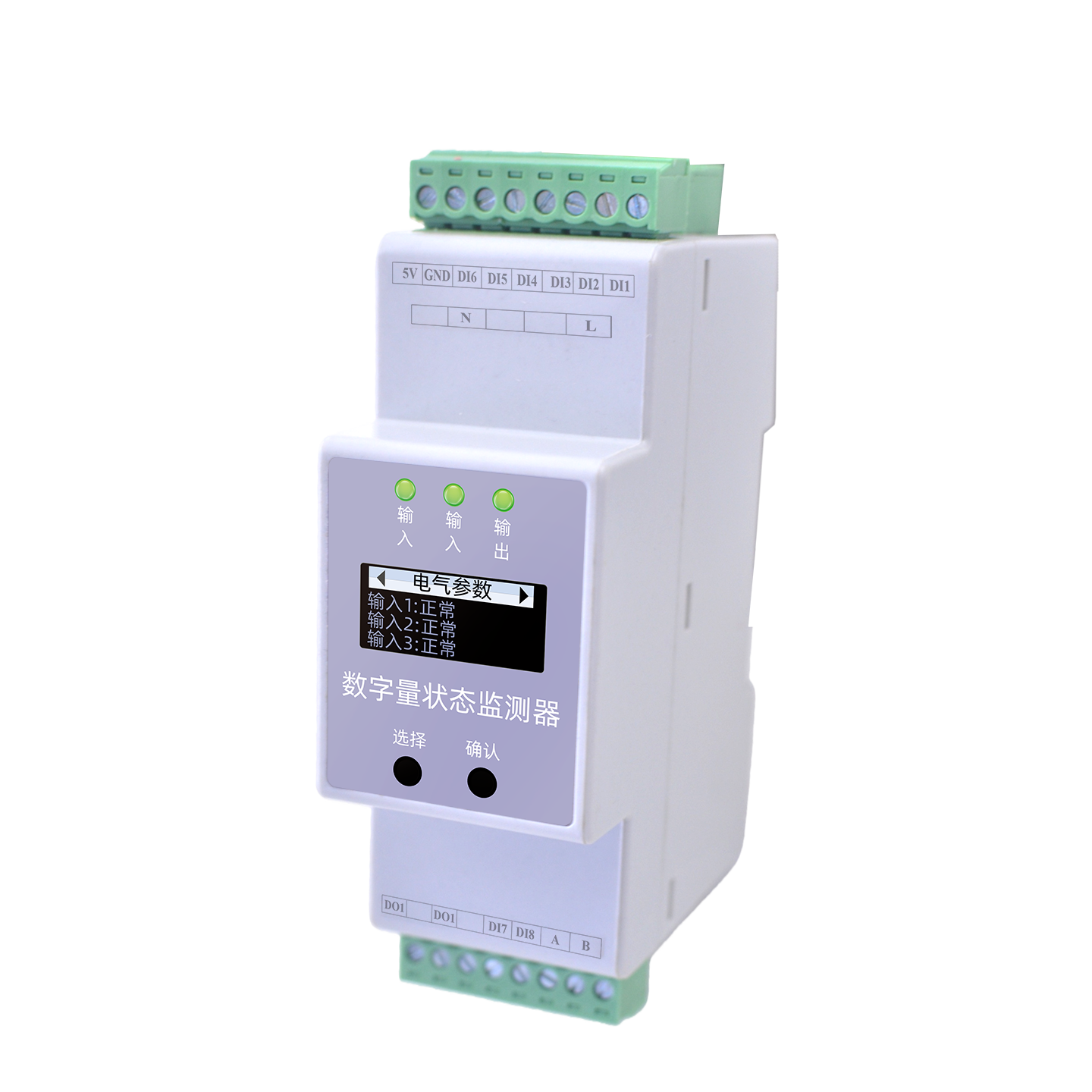

接口说明
接线定义
| 端子 | 定义 |
|---|---|
| L1 | 火线 |
| N | 零线 |
| 5V | 5V直流电源输入 |
| GND | 0V |
| A | RS485 A端 |
| B | RS485 B端 |
| DO1 | 输出端（继电器输出，输出不分方向） |
| DO1' | 输出端'（继电器输出，输出不分方向） |
| DI1 | 开关量1输入（另一头接GND，输入不分方向） |
| DI2 | 开关量2输入（另一头接GND，输入不分方向） |
| DI3 | 开关量3输入（另一头接GND，输入不分方向） |
| DI4 | 开关量4输入（另一头接GND，输入不分方向） |
| DI5 | 开关量5输入（另一头接GND，输入不分方向） |
| DI6 | 开关量6输入（另一头接GND，输入不分方向） |
| DI7 | 开关量7输入（另一头接GND，输入不分方向） |
| DI8 | 开关量8输入（另一头接GND，输入不分方向） |
注意：220V交流输入和5V直流电源输入只能二选一。
