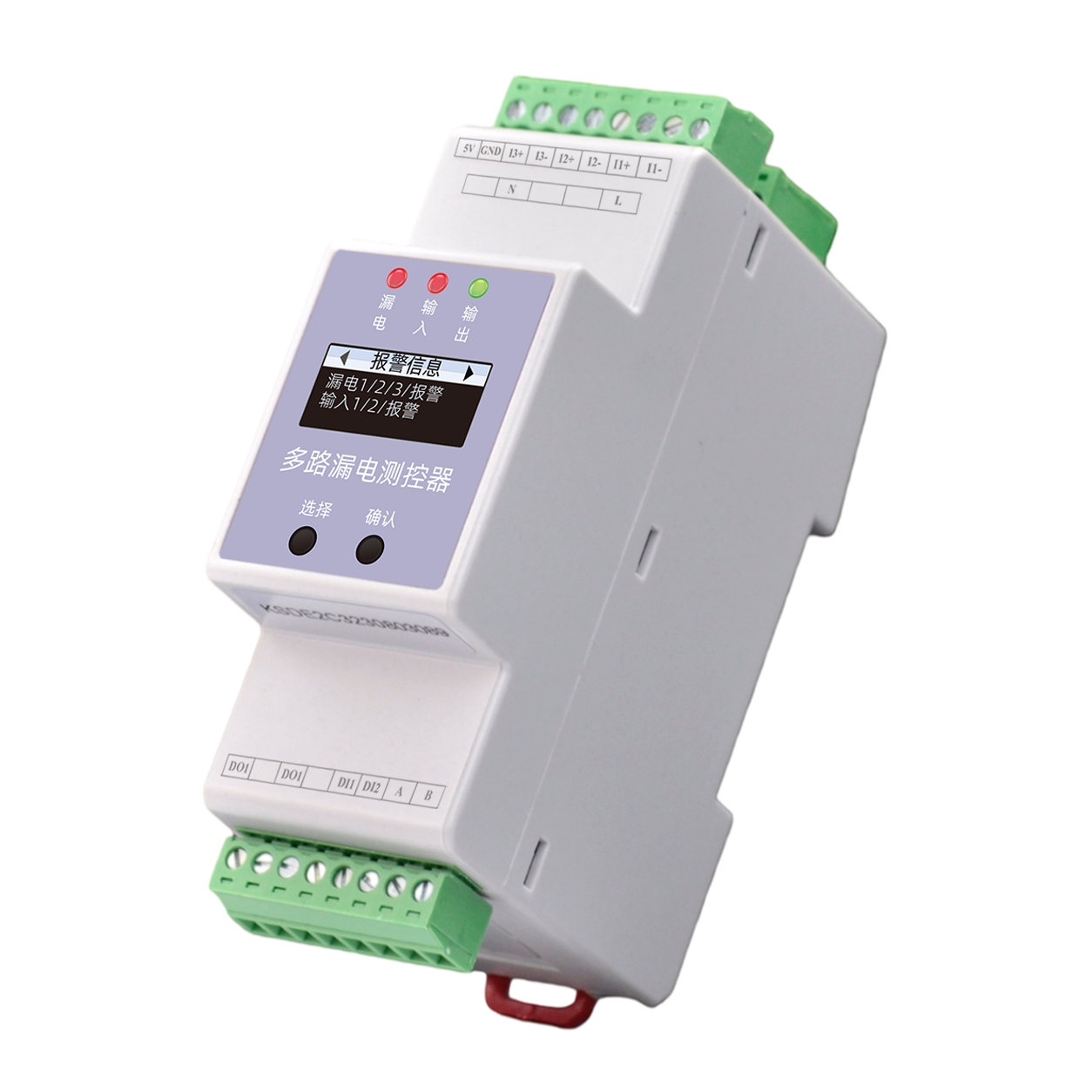

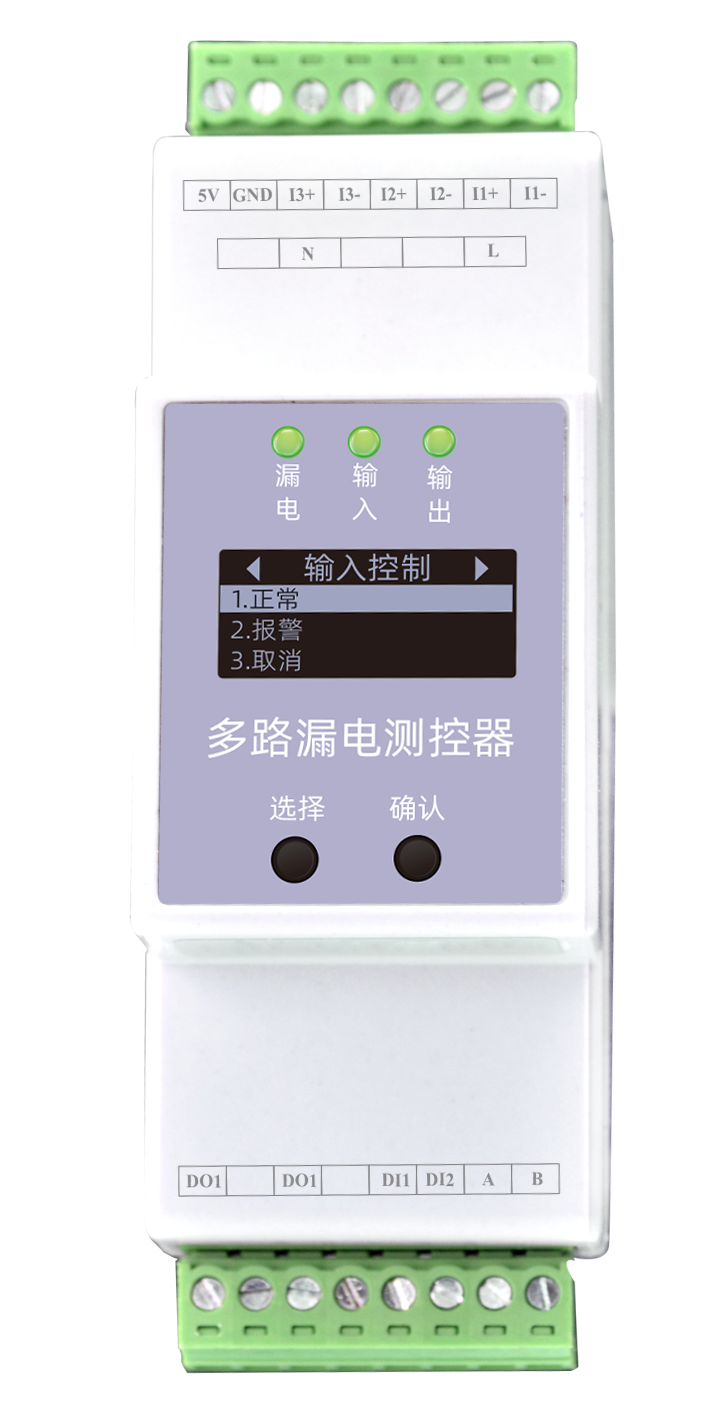

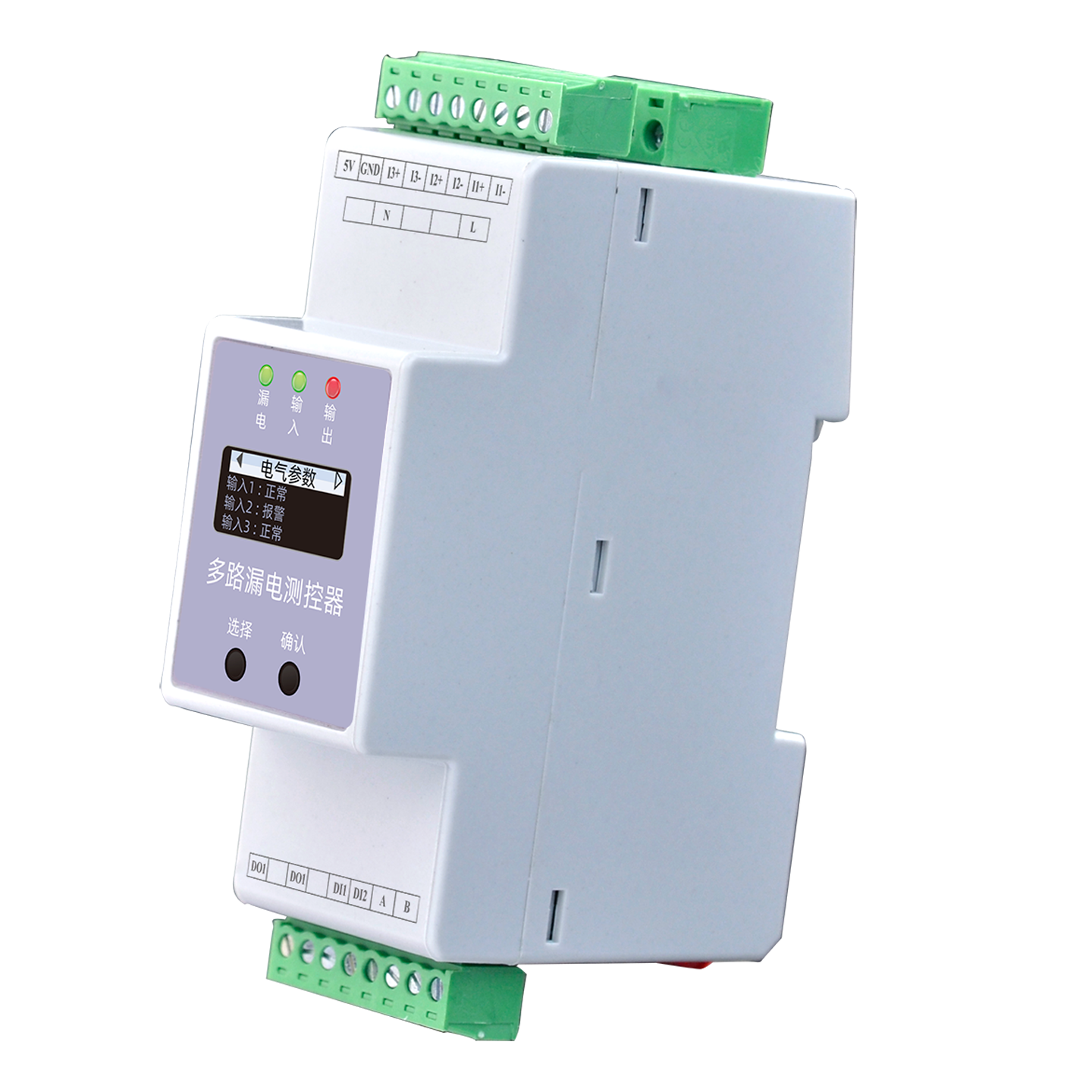

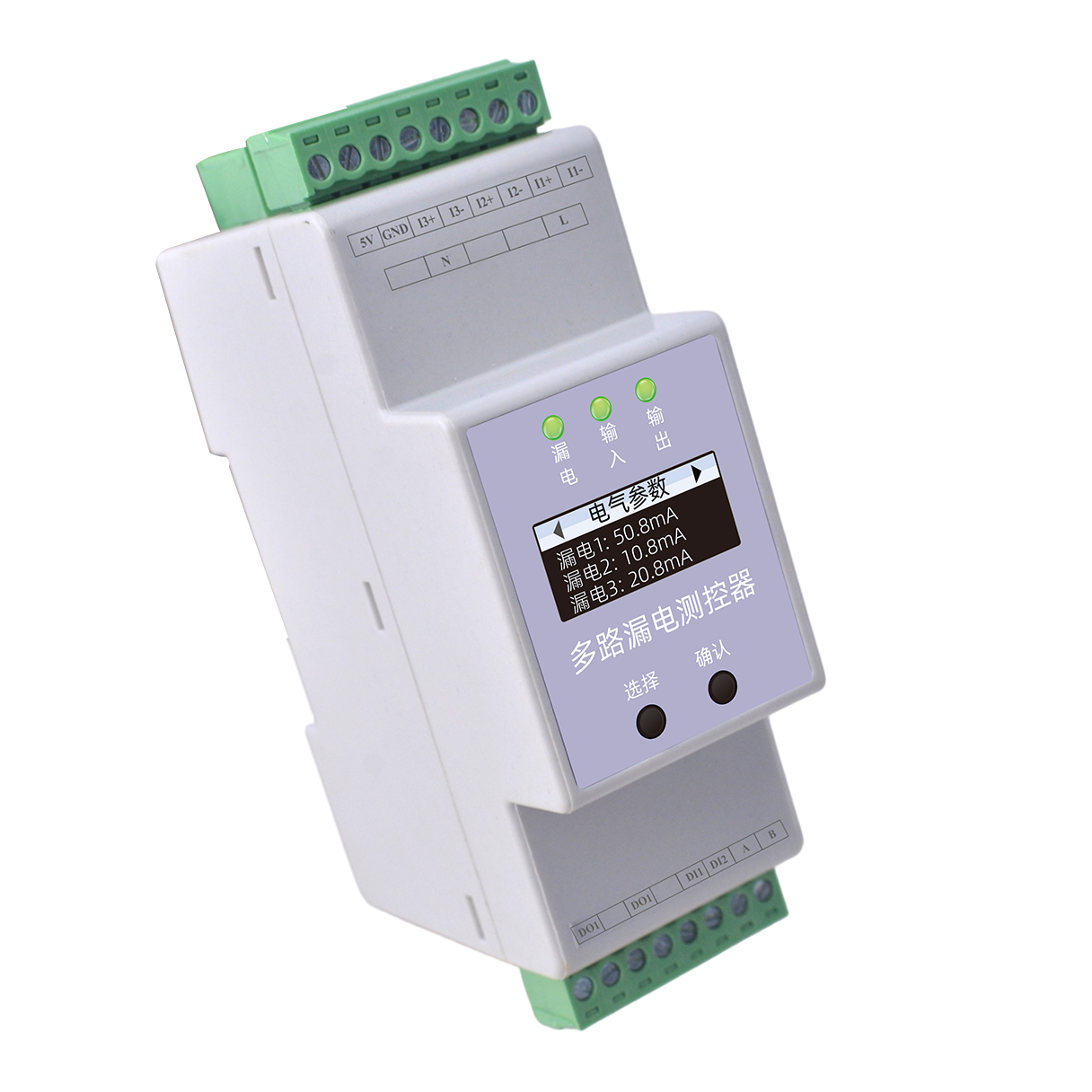

Product Overview
产品概述
ESC多路漏电测控器采用特有的软件算法专利技术及嵌入式程序，匹配工业级测控芯片，精准实现数据处理、预测性分析。用纠错算法、高速采样等技术，彻底解决"不报警"、"假报警"等现存问题，让数据"可信赖"、"可智控"。
支持三路剩余电流监测，独立配置；支持2路DI输入、1路继电器输出；支持阈值设置，能够快速基于现场的应用特性增加更多监测功能、监测数量。集"测、控、传、智"一体，广泛应用于园区、铁路、港口、机场、农业、矿山、装备、气象、水务、环保、新能源等领域。
核心监测能力
- 3路剩余电流独立监测（10~3000mA，1级精度）。
- 纠错算法+高速采样，数据准、快、稳。
- 2路DI输入 + 1路继电器输出，支持联动控制。
- 开合式高精度传感器，强电磁干扰下稳定运行。
Product Features
产品特点
数据准
高速芯片让关键参数捕捉准、快、稳，并实现早期预测功能。纠错算法彻底解决"不报警"、"假报警"问题。
增配关键参数
开合式高精度传感器能够在强电磁干扰下稳定运行，确保监测数据准确可靠。
全候性传感器
支持三路剩余电流监测，独立配置；支持2路DI输入、1路继电器输出；支持阈值设置，可快速增加监测功能和数量。
采集要素全
支持联动控制，标配OLED屏、物理按键，便利现场查询、设置。RS485通讯、Modbus协议，36mm袖珍宽度。
专利算法预测
特有软件算法专利技术及嵌入式程序，匹配工业级测控芯片，精准实现数据处理、预测性分析。
便捷灵活小巧
OLED屏显+物理按键，插拔端子，35mm导轨安装，36mm袖珍宽度，再小位置也方便布设。
Selection Guide
选型说明
型号命名规则
ESC
-
1
2
3
1
0
-
R
1
电源
1=DC5V / 2=AC220V
2
显示
1=数码管 / 2=OLED屏
3
电流路数
1=1路 / 2=2路 / 3=3路
1
电流参数
1=10~3000mA（1A/0.5mA）
0
预留
0=预留
R
通讯方式
R=RS485（Modbus）
| 型号 | 供电 | 显示 | 剩余电流 | 开关量输入 | 继电器输出 | RS485 Modbus |
|---|---|---|---|---|---|---|
| ESC-12110-R | DC 5V | OLED | 1路 | 2路 | 1路 | 支持 |
| ESC-12210-R | DC 5V | OLED | 2路 | 2路 | 1路 | 支持 |
| ESC-12310-R | DC 5V | OLED | 3路 | 2路 | 1路 | 支持 |
| ESC-22110-R | AC 220V | OLED | 1路 | 2路 | 1路 | 支持 |
| ESC-22210-R | AC 220V | OLED | 2路 | 2路 | 1路 | 支持 |
| ESC-22310-R | AC 220V | OLED | 3路 | 2路 | 1路 | 支持 |

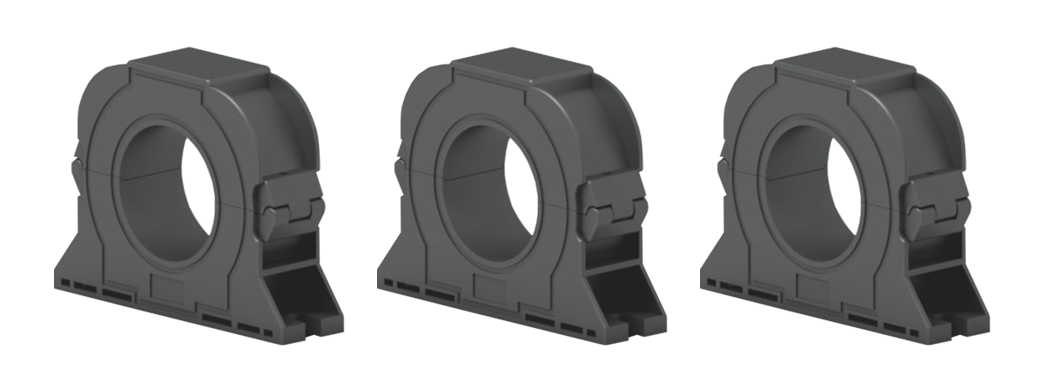

剩余电流互感器选型
型号命名：ZRCT-45(C)/0.5
ZRCT
剩余电流互感器
内径（母排为横方向）
30mm / 45mm / 65mm / 80mm / 100mm / 150mm
应用范围 / 精度等级
C=电缆 / B=母排；0.2 / 0.5 / 1.0级
* 配电柜母线用剩余电流互感器需额外定制。
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V（5V款）/ AC 180~250V（220V款） |
| 产品功耗 | ≤ 2W |
| 工作温度 | -20℃ ~ 60℃ |
| 工作湿度 | < 95% |
| 产品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（长×宽×高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

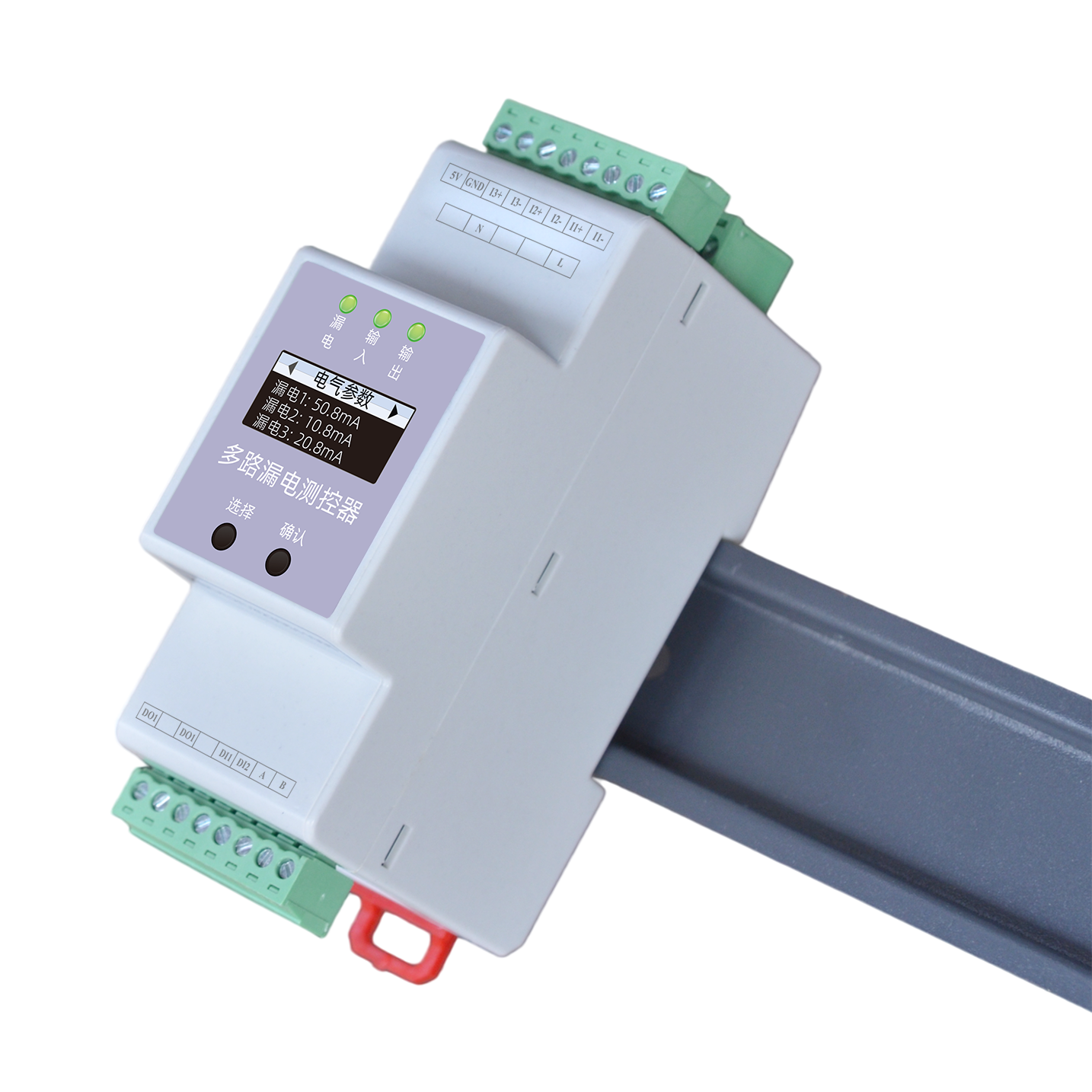

| 安装方式 | 标准35mm导轨安装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 剩余电流(AC) | 10~3000mA，精度：1级，最多3路独立监测 |
| 开关量输入 | 干接点输入，内置电源，2路 |
| 开关量输出 | 继电器输出，触点容量AC250V/3A、DC30V/3A，继电器常开触点，1路 |
| 联动控制 | 支持DI联动控制 |
| 阈值设置 | 支持阈值设置，可基于现场应用特性灵活配置 |
Installation Instructions
安装说明
a
安装尺寸图
36mm
宽度
110mm
高度
69mm
深度
35mm
标准导轨
b
传感器说明
| 传感器 | 规格参数 |
|---|---|
| 剩余电流互感器 | 电流比：1A/0.5mA；孔径：45mm 型号：ZRCT-45(C)/0.5 可选内径：30/45/65/80/100/150mm 应用范围：C=电缆 / B=母排 精度等级：0.2 / 0.5 / 1.0级 |
c

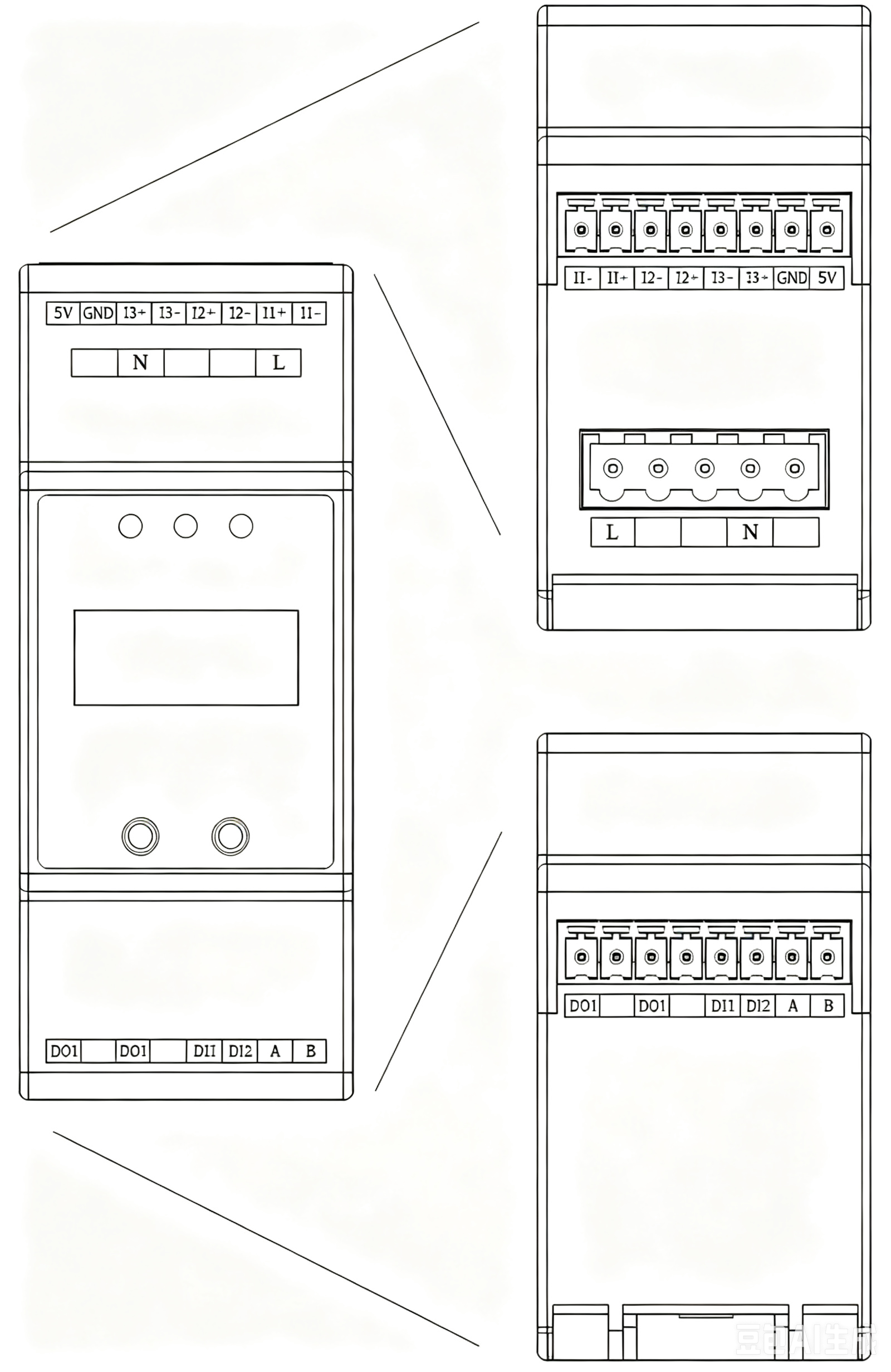

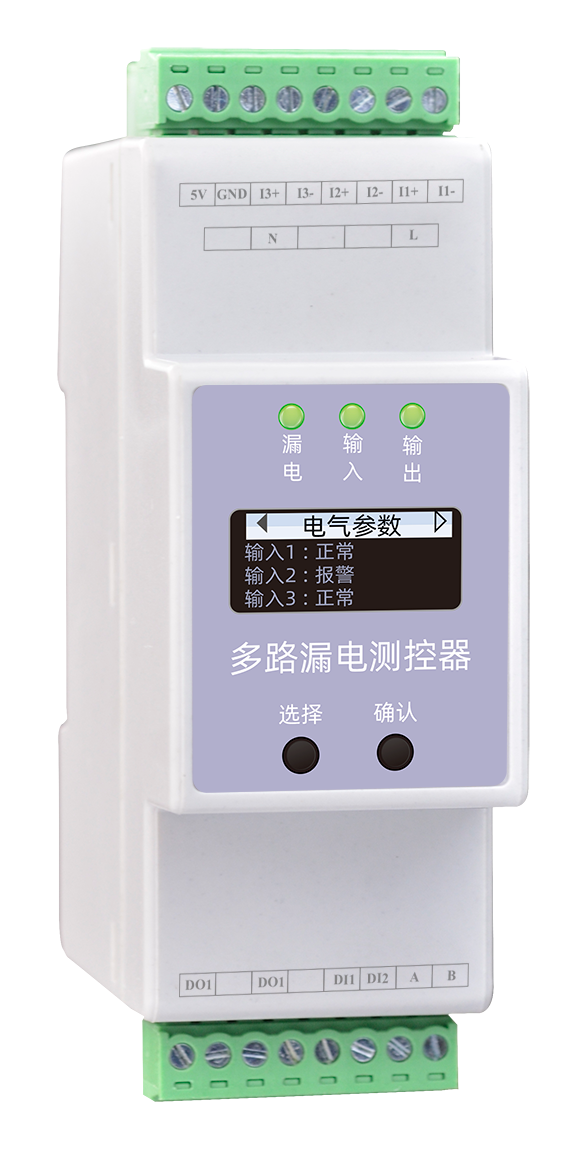

接口说明
接线定义
| 端子标识 | 名称 | 说明 |
|---|---|---|
| L1 / N | 电源 | L1：火线；N：零线（220V款） |
| 5V / GND | 电源 | 5V：正极；GND：0V（5V款，与220V二选一） |
| A / B | RS485通讯 | A：RS485 A端；B：RS485 B端 |
| DI1 / DI2 | 开关量输入 | 另一头接GND，输入不分方向 |
| DO1 / DO1' | 继电器输出 | 输出不分方向 |
| I1+ / I1- | 漏电1输入 | 漏电1输入正端/负端 |
| I2+ / I2- | 漏电2输入 | 漏电2输入正端/负端 |
| I3+ / I3- | 漏电3输入 | 漏电3输入正端/负端 |
注意：220V交流输入与5V直流电源输入只能二选一，请勿同时接入。
