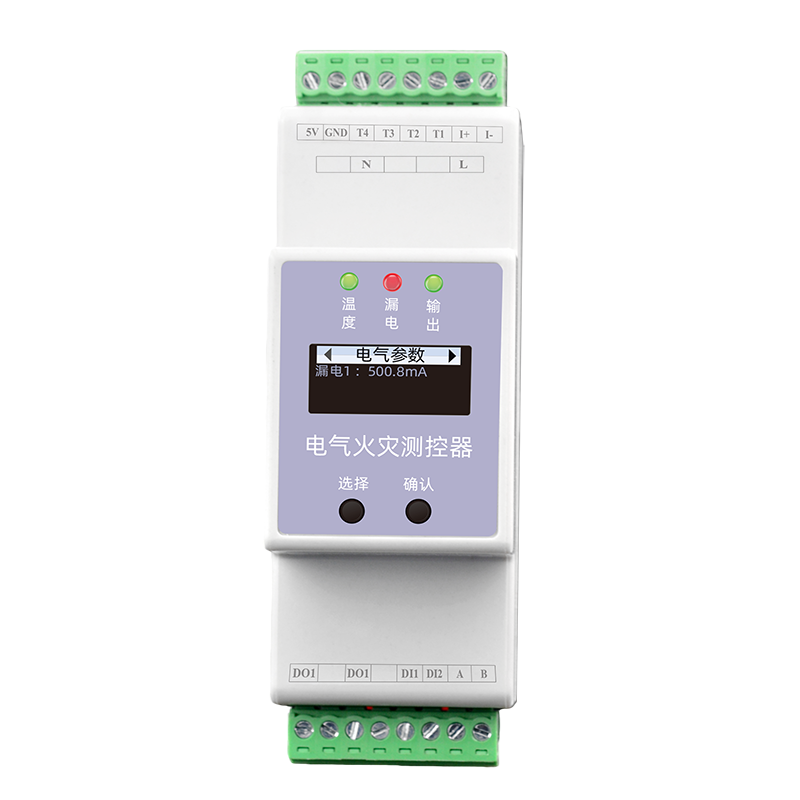

产品概述
ESF电气火灾测控器采用特有软件算法专利技术，实现对电气系统中温度、剩余电流的准确监测和预测。电气设备的剩余电流、温度等数据指标出现异常时，传感器通过电磁感应原理、温度变化效应收集指标变化信息，输送至信号处理单元。
经过滤、放大、A/D转换、分析、判断、对比等智能分析后，传递即时数据至电气火灾监控系统。高速芯片让关键参数捕捉准、快、稳，并实现早期预测，同时去掉无用参数，专注核心安全指标。
核心监测能力
- 4路NTC温度监测（-30~125°C，±1°C）。
- 1路剩余电流监测（10~3000mA，1级精度）。
- 2路开关量输入 + 1路继电器输出，支持联动控制。
- 非接触式开合型传感器，强电磁干扰下稳定运行。
产品特点
精准感知能力强
高速芯片让关键参数捕捉准、快、稳，并实现早期预测，同时去掉无用参数如电流、电压监测，专注核心安全指标。
增配关键参数
非接触式开合型传感器能够在强电磁干扰下稳定运行，确保监测数据准确可靠。
全候性传感器
支持4路温度、1路剩余电流监测，支持2路DI输入、1路继电器输出，支持值设置，可快速基于现场应用特性增加监测功能。
采集要素全
支持联动控制，标配OLED屏、物理按键，便利现场查询、设置。RS485通讯、Modbus协议，36mm袖珍宽度，再小位置也方便布设。
专利算法预测
采用特有软件算法专利技术，经过滤、放大、A/D转换、分析、判断、对比等智能分析，实现对温度、剩余电流的准确监测和预测。

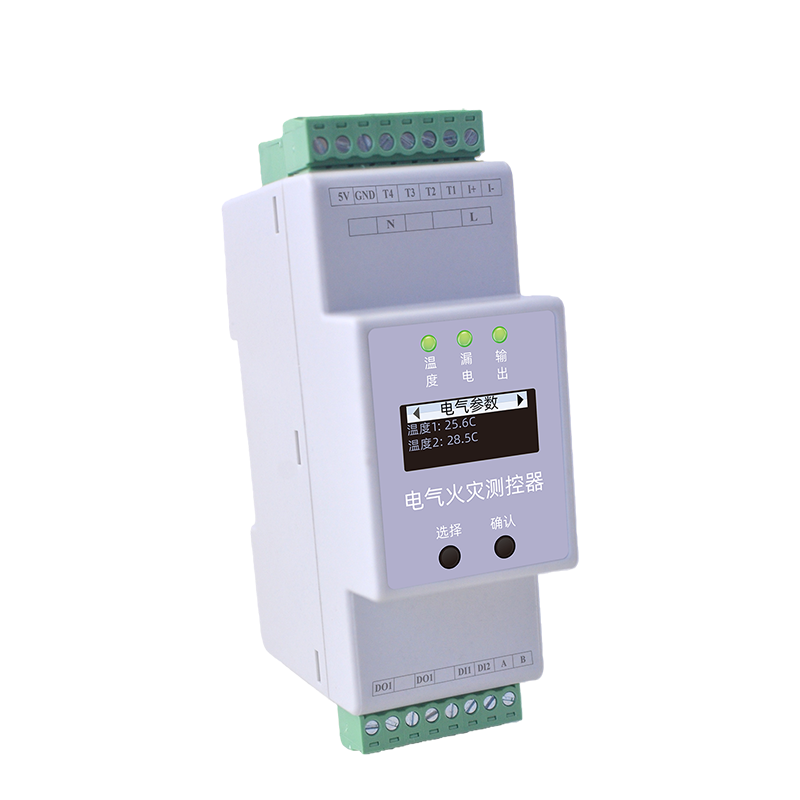

便捷灵活小巧
OLED屏显+物理按键，插拔端子，35mm导轨安装，36mm袖珍宽度，再小位置也方便布设。
选型说明
型号命名规则
| 型号 | 供电 | 显示 | 剩余电流 | 温度 | 开关量输入 | 继电器输出 | RS485 Modbus |
|---|---|---|---|---|---|---|---|
| ESF-12111-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-12121-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-12131-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-12141-R | AC 220V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-22111-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-22121-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-22131-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
| ESF-22141-R | DC 5V | OLED | 1路 | 4路 | 2路 | 1路 | 支持 |
* 如需其他配置，请联系销售获取定制方案。
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V（5V款）/ AC 180~250V（220V款） |
| 产品功耗 | ≤ 2W |
| 工作温度 | -20℃ ~ 60℃ |
| 工作湿度 | < 95% |
| 产品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（长×宽×高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

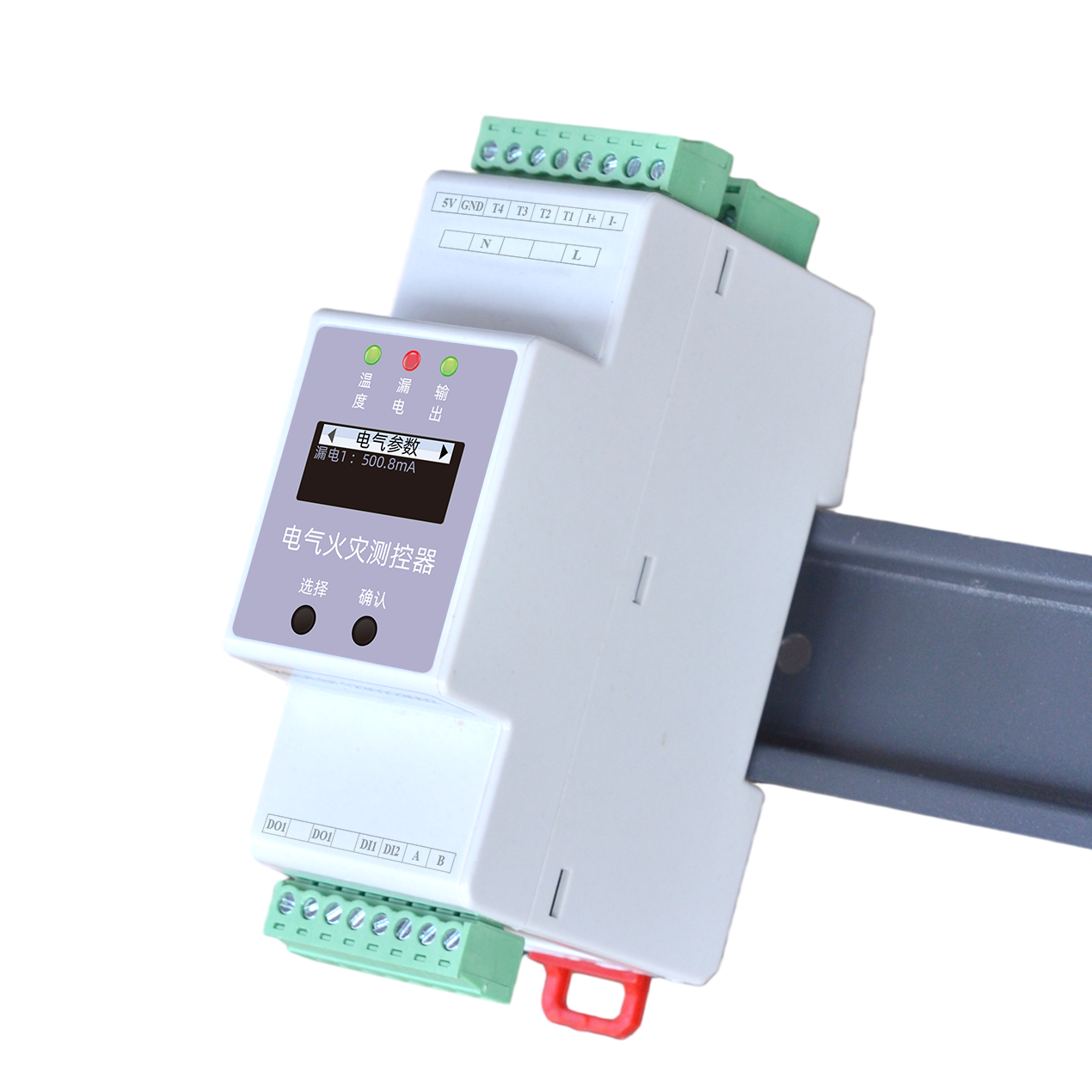

| 安装方式 | 标准35mm导轨安装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 剩余电流(AC) | 10~3000mA，精度：1级 |
| 温度 | NTC测温：-30~125°C，精度±1°C，4路 |
| 开关量输入 | 干接点输入，内置电源，2路 |
| 开关量输出 | 继电器输出，触点容量AC250V/3A、DC30V/3A，继电器常开触点，1路 |
| 联动控制 | 支持DI联动控制 |
安装说明
安装尺寸图
传感器说明
| 传感器 | 规格参数 |
|---|---|

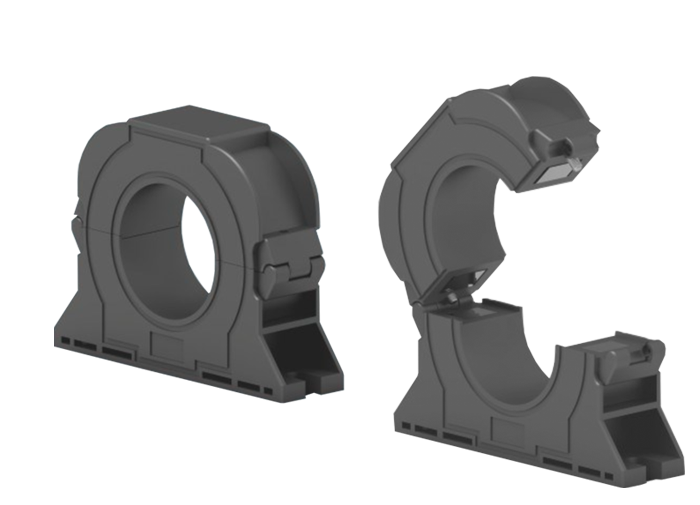

| 剩余电流互感器 | 电流比：1A/0.5mA；孔径：45mm；线长（默认）：1m |
| NTC温度传感器 | 阻值（R25°C）：10kΩ；线长（默认）：1m |

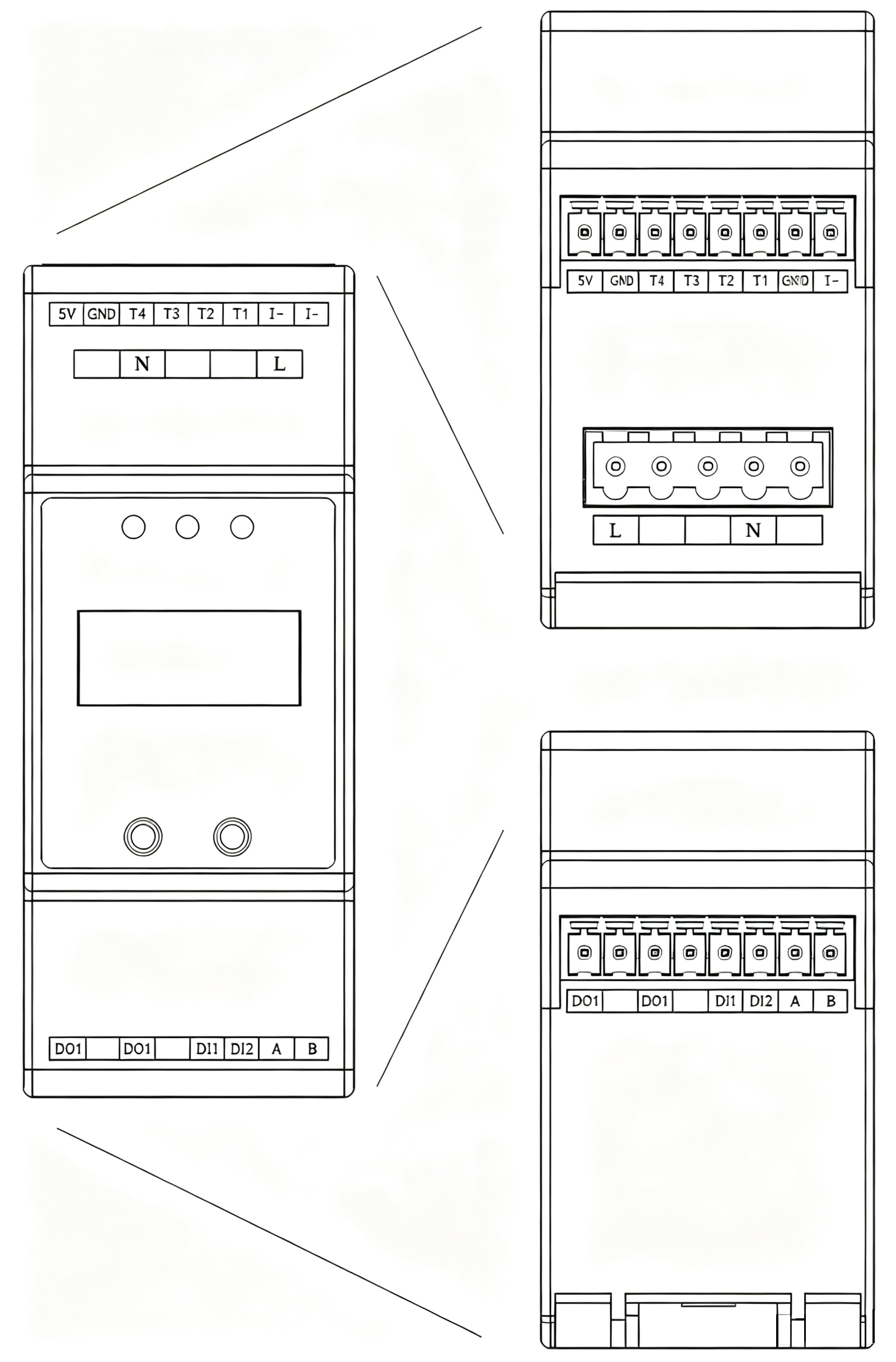

接口说明

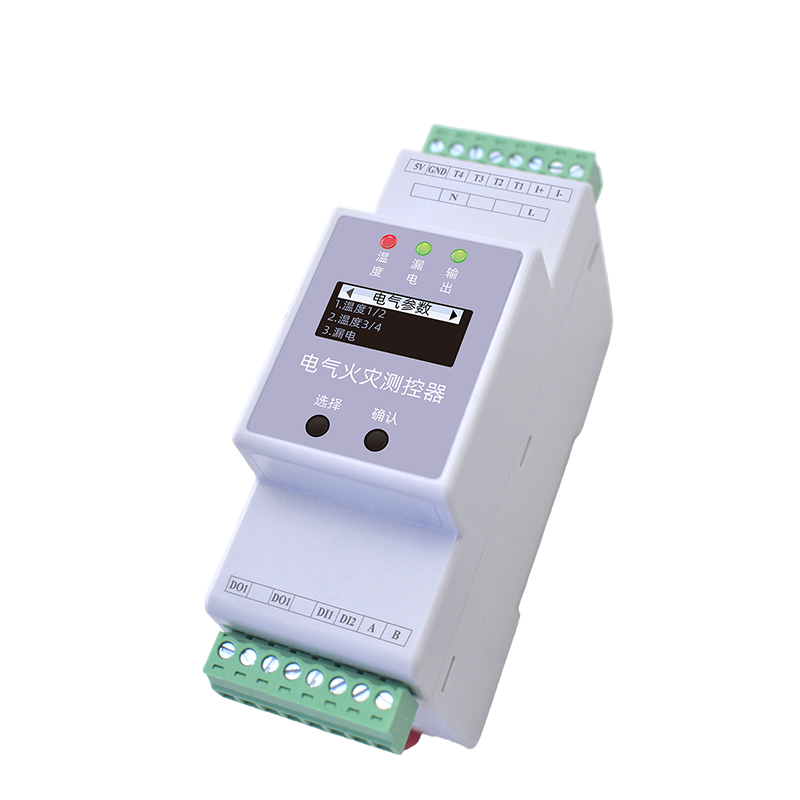

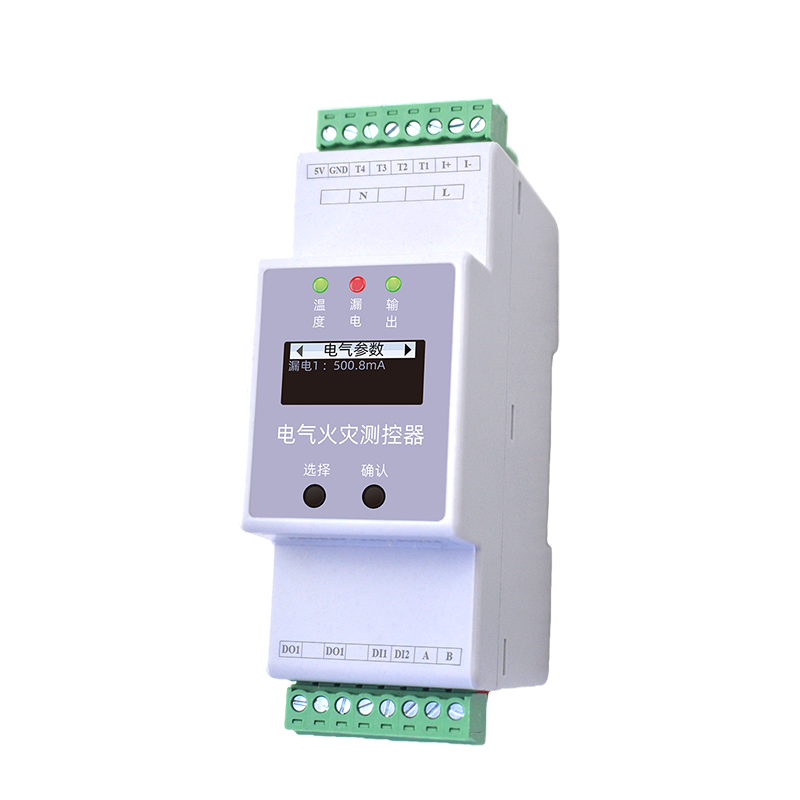

接线定义
| 端子标识 | 名称 | 说明 |
|---|---|---|
| L1 / N | 电源 | L1：火线；N：零线（220V款） |
| 5V / GND | 电源 | 5V：正极；GND：0V（5V款，与220V二选一） |
| A / B | RS485通讯 | A：RS485 A端；B：RS485 B端 |
| DI1 / DI2 | 开关量输入 | 另一头接GND，输入不分方向 |
| DO1 / DO1' | 继电器输出 | 输出不分方向 |
| T1 / T2 / T3 / T4 | 温度输入 | NTC温度输入，另一头接GND，输入不分方向 |
| I+ / I- | 漏电输入 | 漏电输入正端/负端 |
注意：220V交流输入与5V直流电源输入只能二选一，请勿同时接入。
核心要点
- 定义： ESF电气火灾测控器是FEXLINK专用于电气火灾监测的设备，符合GB 14287标准，提供剩余电流与温度监测。
- 核心能力： 支持剩余电流、线缆温度监测，符合电气火灾监控系统标准，支持阈值报警与RS485上传。
- 适用场景： 适用于高层建筑、商业综合体、医院、学校等电气火灾监测场景。
- 相关产品： ESA电气安全监测终端、ESC多路温度测控器、SFA多要素测控器。
常见问题
Frequently Asked Questions
ESF电气火灾测控器是什么？
ESF电气火灾测控器是FEXLINK专用于电气火灾监测的设备，符合GB 14287标准，提供剩余电流与温度监测。
ESF电气火灾测控器适用于哪些场景？
适用于高层建筑、商业综合体、医院、学校等电气火灾监测场景。
ESF电气火灾测控器与传统方案有什么区别？
相比普通剩余电流继电器，ESF符合电气火灾监控系统标准，提供专业报警与联动接口。
ESF电气火灾测控器如何安装和接入？
导轨安装于配电柜内，接入剩余电流互感器与温度传感器，连接RS485总线即可。
