Product Overview
产品概述

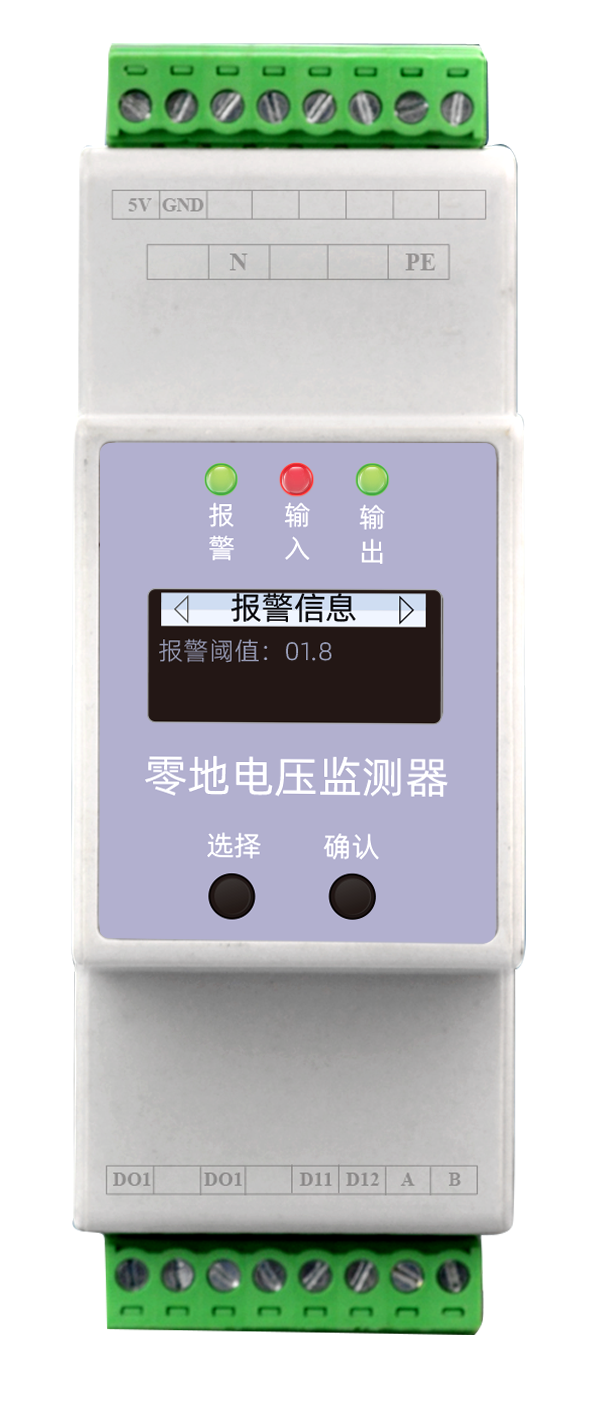

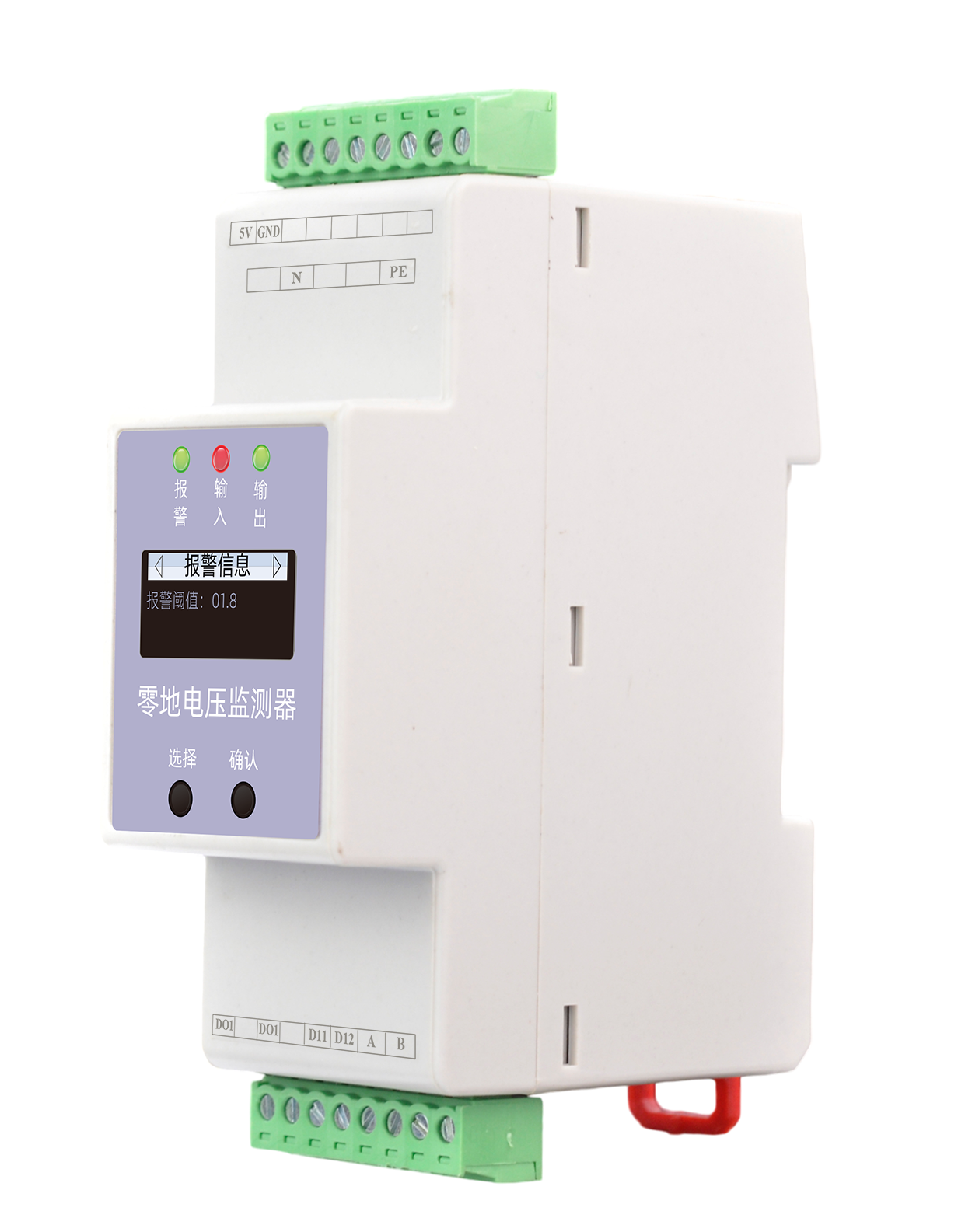

ESP零地电压监测器实时监测零地电压动态值，洞察隐患确保系统安全运行。
可广泛应用于：医疗设备、电子及计算机高精度控制机床、UPS电源，实验室、机房、医院、研发中心、银行、储能系统、军队等等。产品高度集成，现场安装调试非常方便，无需繁琐的配置，配合专用网关，仅需20%常规的工作量即可。
核心监测能力
- 零地电压实时监测，监测范围0-400V，精度0.5级。
- 高精度动态算法模型+纠错算法，多种严苛场景稳定应用。
- 2路DI输入报警 + 1路DO继电器输出报警，支持联动控制。
- OLED屏显+多级菜单，本地端及云端查询管理。
Product Features
产品特点
报警功能
输入报警：2路DI输入报警；输出报警：1路DO报警；报警查询：OLED屏查询报警信息。
动态算法
高精度零地电压监测的动态算法：采用高精度的动态算法模型和纠错算法支持，确保在多种严苛场景下稳定应用。

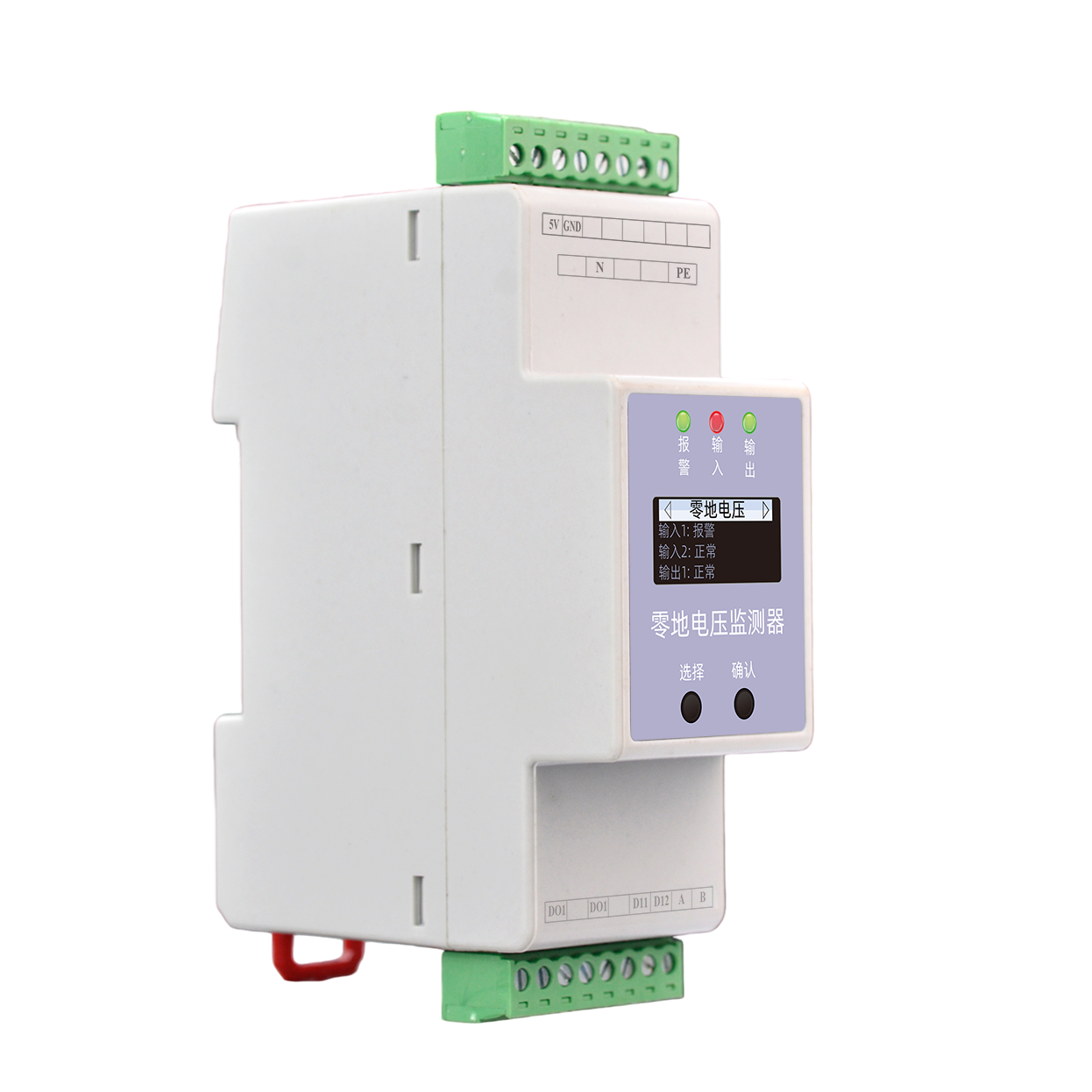

多级菜单
强大的查询管理菜单，实现本地端及云端的各种应用。
输出报警
输出报警状态：正常或异常；闭合或断开；输出报警控制源：闭合OR断开输出；报警条件逻辑：设置指令或条件；输出报警控制源：联动控制。
全面
轮询显示：每10s自动切换一次电气参数界面查询显示；模组保持进入的电气参数界面；采集精度：可达±0.5%。
傻瓜式接入
产品高度集成，现场安装调试非常方便，无需繁琐的配置，配合专用网关，仅需20%常规的工作量即可。
Selection Guide
选型说明
型号命名规则
ESP
-
1
2
1
0
1
-
R
ESP
产品
零地电压监测器
1
电源
1=DC5V
2
显示
1=数码管 / 2=OLED屏
1
接线方式
1=零地接线
0
预留
0=预留
1
输入与输出
1=1路继电器输出和2路开关量输入
R
通讯方式
R=RS485（Modbus）
| 型号 | 供电 | 显示 | 电压 | 零线输入 | 开关量输入 | 继电器输出 | RS485 |
|---|---|---|---|---|---|---|---|
| ESP-12101-R | 外部供电 5V | OLED | 支持 | 支持 | 2 | 1 | 支持 |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V (5V) |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 150g |
| 外形尺寸 | 36*110*69mm（长宽高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

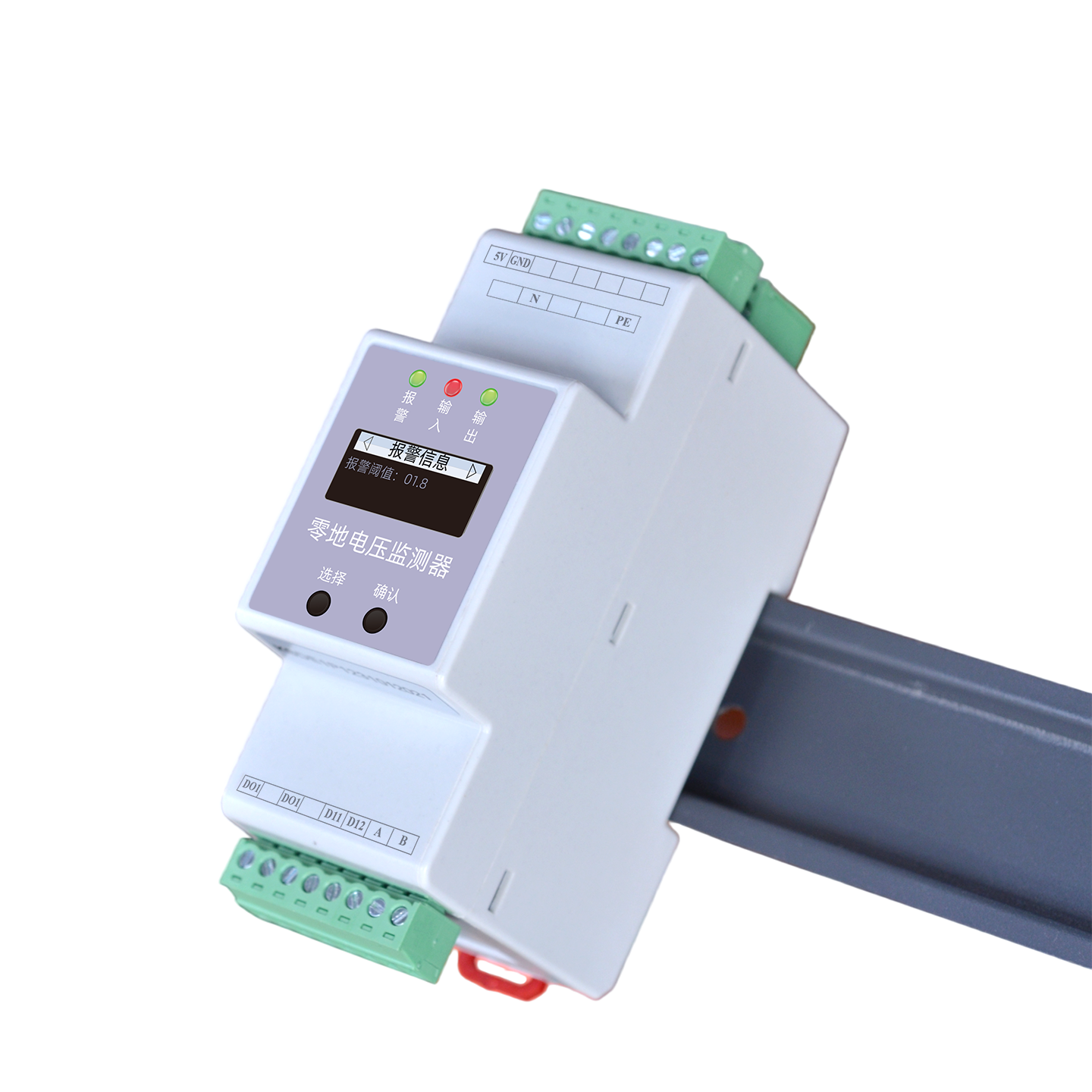

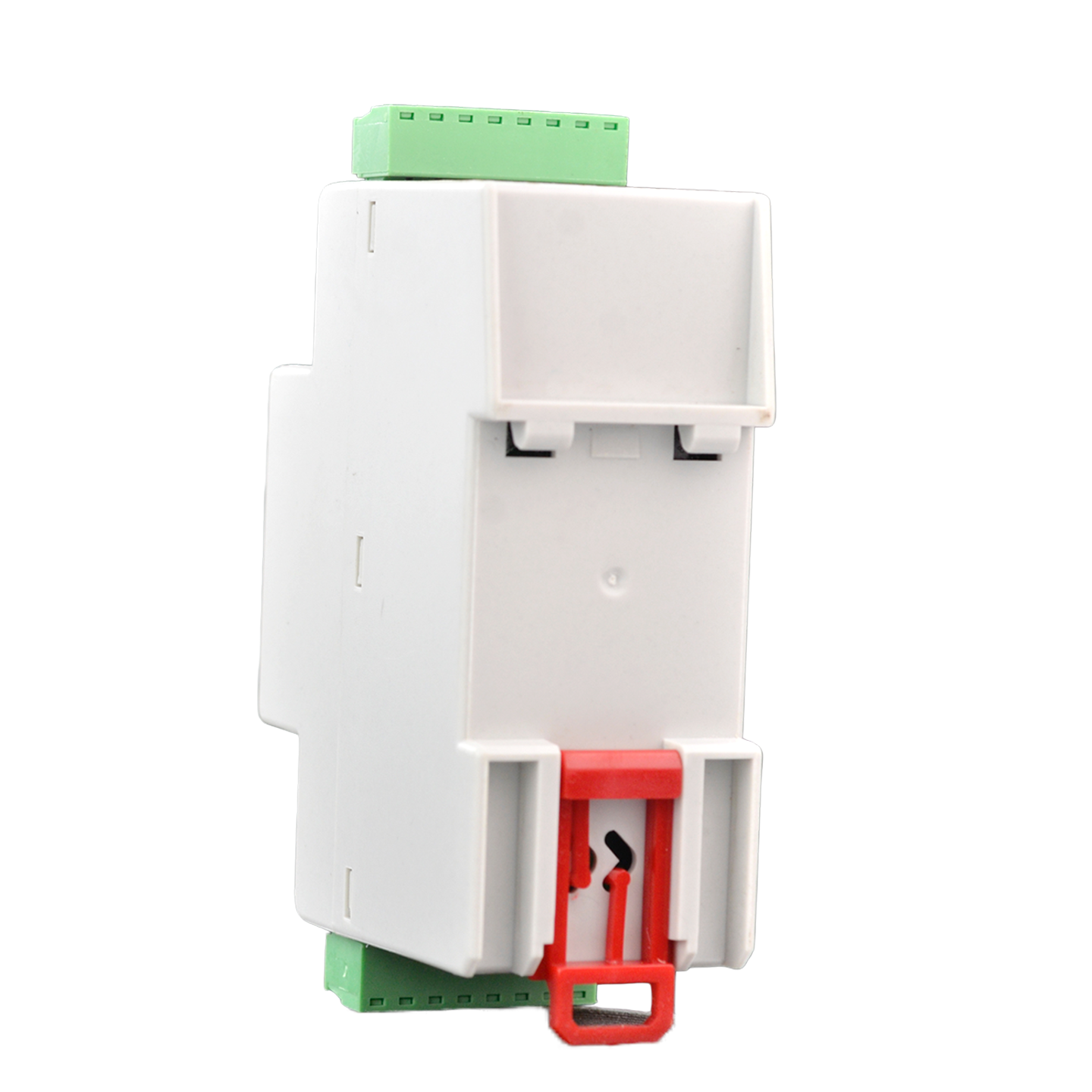

| 安装方式 | 标准35mm导轨装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 零地电压 | 监测范围：0-400V；精度：0.5级/0.2s |
| 开关量输入 | 干接点输入，内置电源 |
| 开关量输出 | 继电器输出；触点容量：AC250V/3A，DC30V/3A；继电器常开触点 |
Installation Instructions
安装说明
a
安装尺寸图
36mm
宽度
110mm
高度
69mm
深度
35mm
标准导轨
b

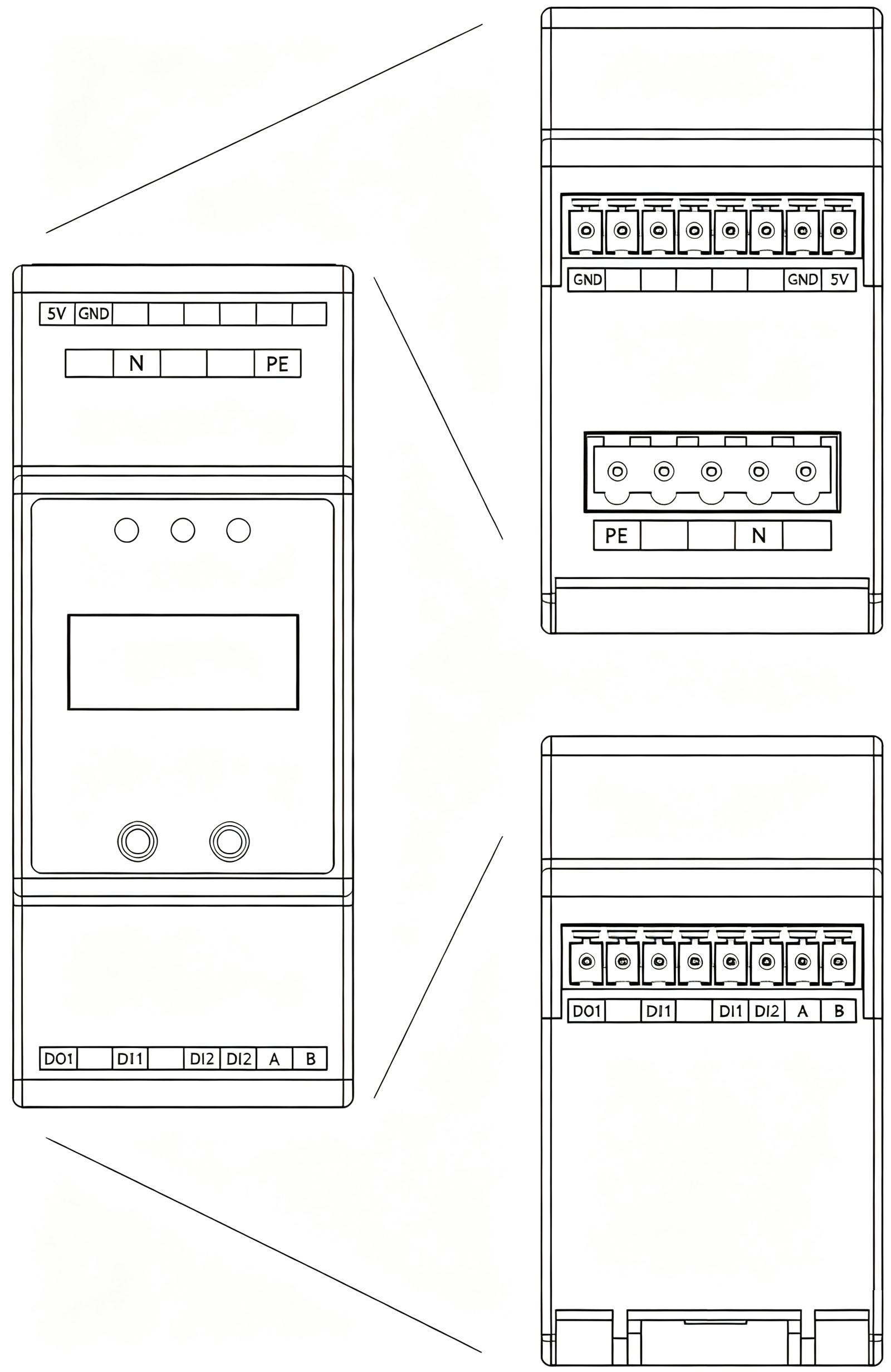

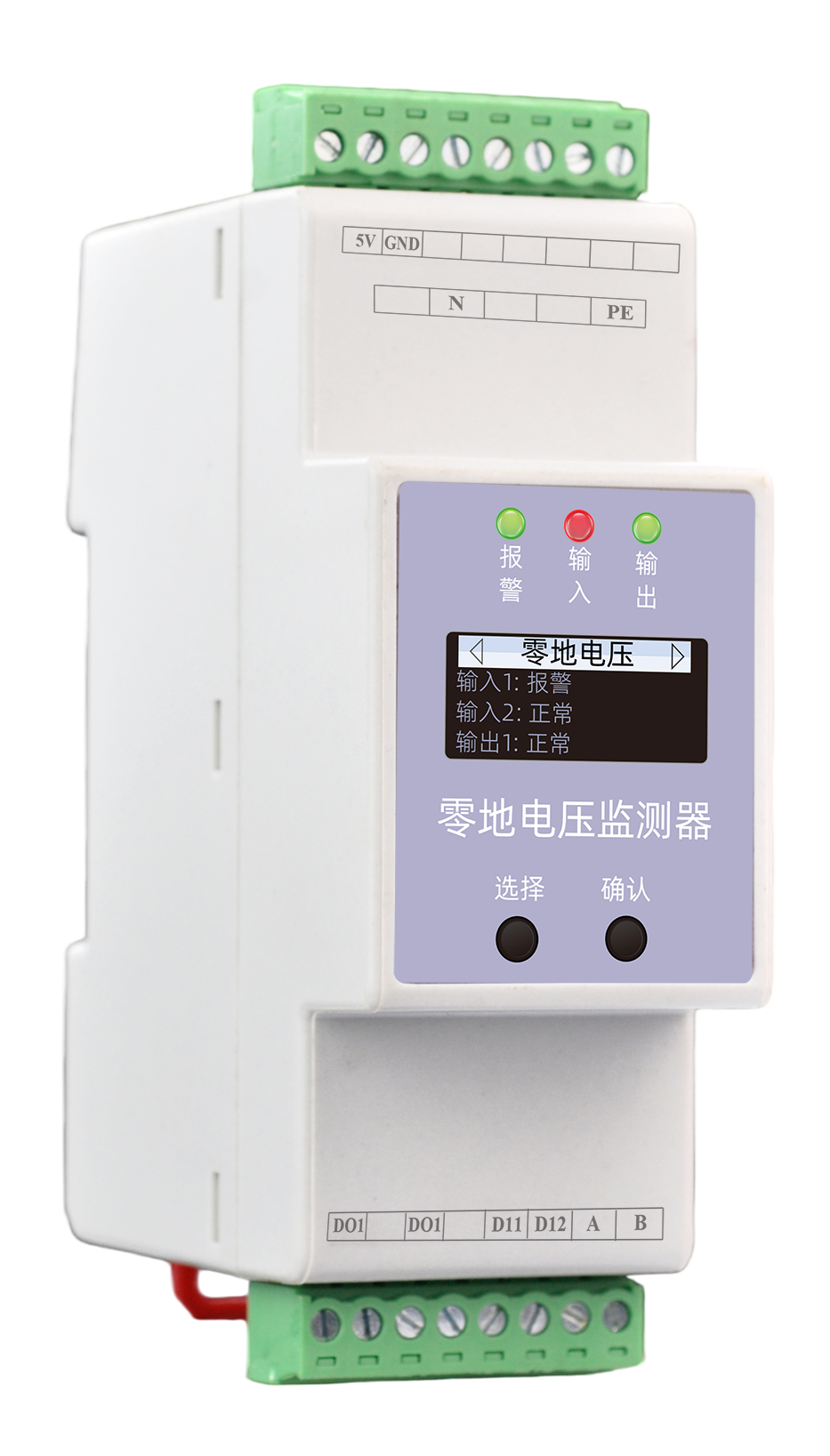

接口说明
接线定义
| 端子 | 定义 |
|---|---|
| 5V | 5V直流电源输入 |
| GND | 0V |
| N | 交流电源零线输入 |
| PE | 地线 |
| A | RS485 A端 |
| B | RS485 B端 |
| DI1 | 开关量1输入（另一头接GND，输入不分方向） |
| DI2 | 开关量2输入（另一头接GND，输入不分方向） |
| DO1 | 输出端（继电器输出，输出不分方向） |
| DO1' | 输出端'（继电器输出，输出不分方向） |
