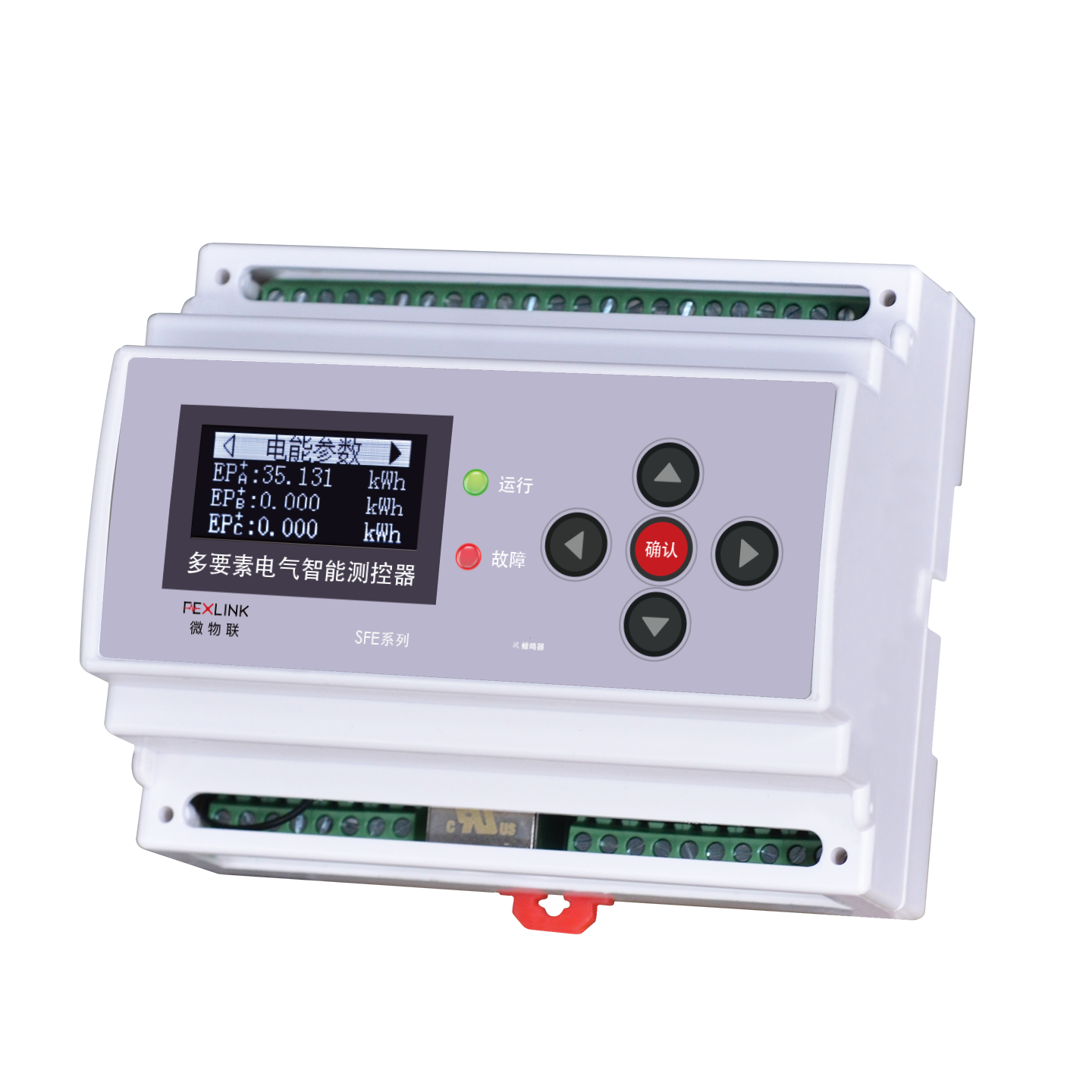

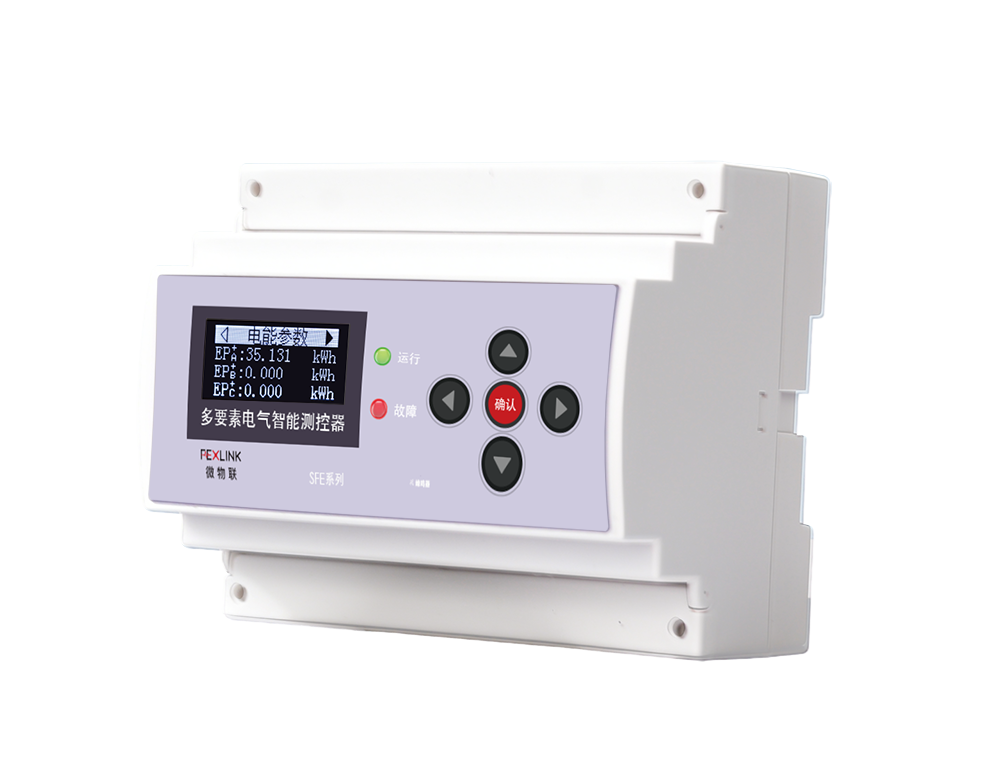

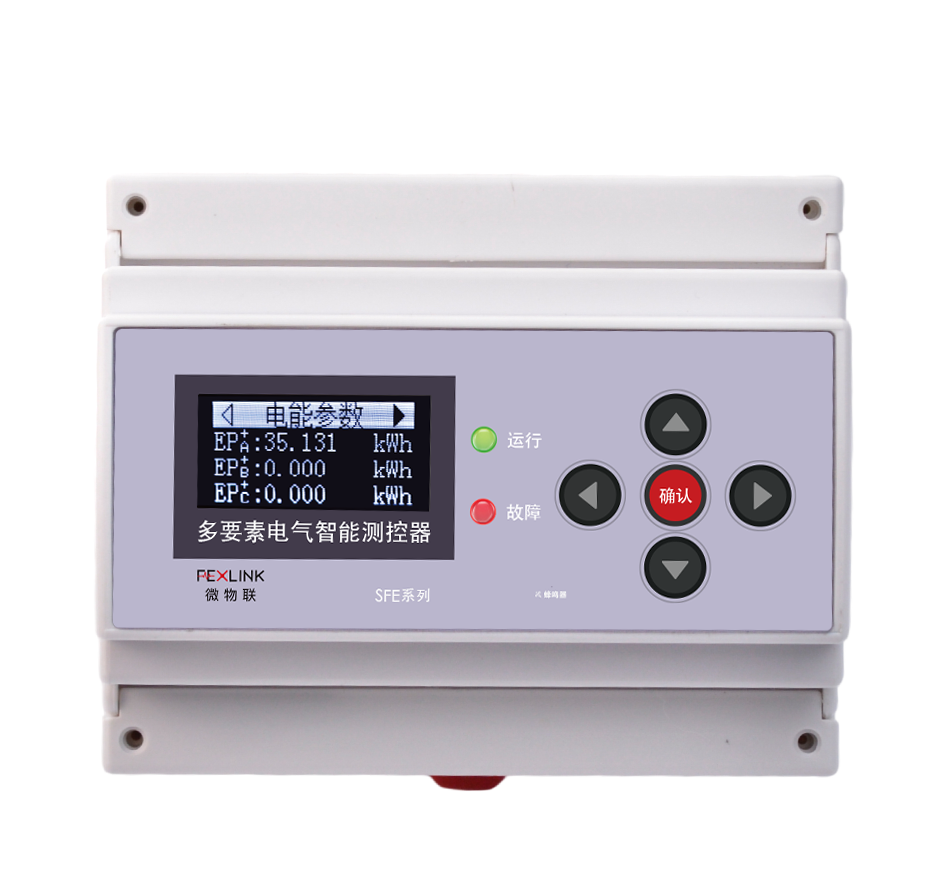

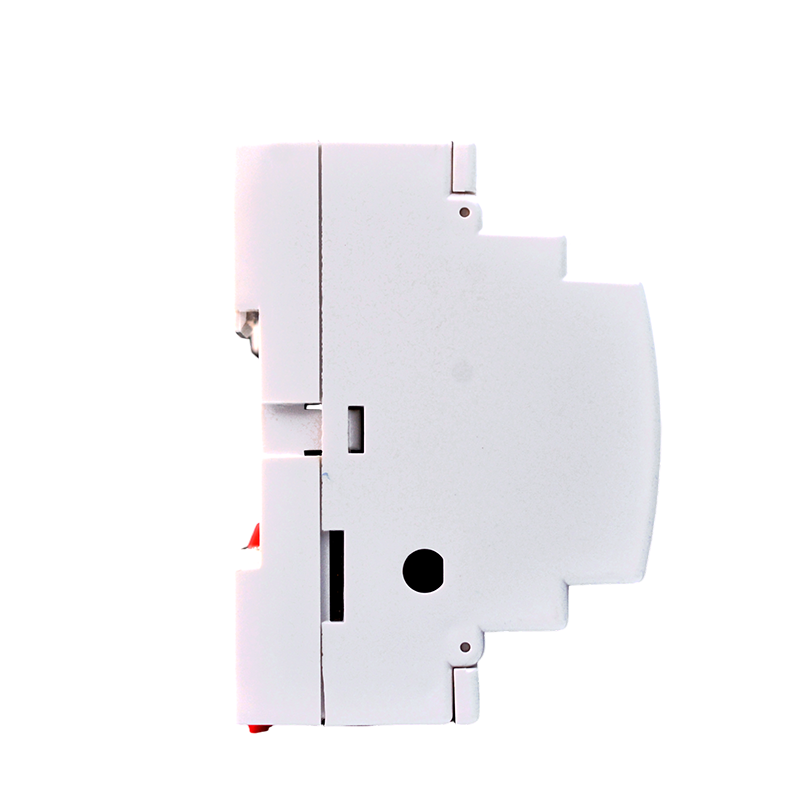

SFA多要素电气智能测控器
多要素融合·智能测控·0.2S级精度
SFA多要素电气智能测控器融合用能采集及分析、电气监测及分析、能源计量及智能管理，可实现断路器状态、浪涌保护器状态等监测。支持三相全电参量测量、0-31次谐波分析、三相不平衡监测、4路温度+1路温湿度+1路剩余电流监测、2路继电器输出与4路开关量输入，匹配专用传感器覆盖0-6000A电流范围，RS485/4G/RJ45多通讯，OLED本地显示，35mm导轨安装。
产品概述
SFA多要素电气智能测控器是FEXLINK面向能源管理与电气安全监测打造的多要素融合型智能测控终端，集采集、控制、通讯与管理于一体，具备网关功能，可通过35mm标准DIN轨安装在电控柜、配电柜内侧或被监测设备外部。
标配三相电压、三相电流、有功/无功功率、功率因数、系统频率、有功/无功电度等全电参量测量，支持分时计量正反向有功/无功电度；可选0-31次谐波分析、三相不平衡动态监测功能；同时支持4路温度、1路温湿度、1路剩余电流、2路数字量输入与2路继电器输出。匹配专用互感器可覆盖5A~1000A（最大可扩展至6000A）电流监测范围，RS485/4G/RJ45多通讯接入云平台，OLED高清屏便于本地调试巡检。
核心能力
- 全电参量测量：三相电压/电流/功率/功率因数/频率/电能，0.2S级电能精度。
- 电能质量分析：0-31次电压/电流谐波分量测量，三相不平衡动态分析。
- 多要素监测：4路温度+1路温湿度+1路剩余电流+2路数字量输入+2路继电器输出。
- 宽范围适配：匹配专用传感器覆盖0-6000A电流范围，电缆/母排多种应用。
产品特点
监测和采集功能全
三相全电参量测量、分时计量正反向有功/无功电度、4路温度+1路温湿度+1路剩余电流+2路数字量输入+2路继电器输出，一台设备满足多维监测需求。
电能质量分析
支持0-31次电压/电流谐波分量测量与三相不平衡动态分析，实现每一相角的不平衡监测与智能统计分析（可选功能）。
高精度计量
有功电能默认精度0.5级，监测精度最高可达0.2S级，符合能源管理需求，配合后台软件执行分时计量与能耗分析。
多路温度监测
支持4路NTC温度传感器实现触点温度监测及温度分析，另支持1路温湿度监测时刻洞察环境状态变化。
剩余电流监测
支持1路剩余电流监测，10~3000mA量程，1级精度，实现漏电动态侦测，杜绝电气隐患。
联动控制
支持2路继电器输出（AC250V/3A，DC30V/3A），轻松完成基于阈值或特点监测需求的联动控制，实现异常自动响应。
多通讯融合
两路RS485+一路RJ45，支持4G、Zigbee、LoRa扩展，标准Modbus RTU协议并支持MQTT，集采集、控制、通讯、管理于一体，具备网关功能。
OLED本地显示
高清OLED屏+实体按键，轻松实现本地侧数据显示与产品配置，便于调试和巡检；可扩展HMI屏构建全生态本地化监控策略。
多模组扩展
支持电能质量、三相不平衡、智能电表、等电位、电气火灾、漏电、数字量、防雷、雷电流、接地电阻等多类监测模组接入。
选型说明
型号命名规则
| 型号 | 开关量输入 | 继电器输出 | 电表监测 | 相位监测 | 谐波监测 | 向下通讯RS485 | 向上通讯WAN | 向上通讯4G |
|---|---|---|---|---|---|---|---|---|
| SFA-10011-ER | 4 | 2 | 支持 | 不支持 | 不支持 | 两路 | 支持 | -- |
| SFA-10011-GR | 4 | 2 | 支持 | 不支持 | 不支持 | 两路 | -- | 支持 |
电流互感器选型 (ZCT)
命名：ZCT-9(C)-5/0.5
- • 内径：9.5/16/24/36/50mm
- • 应用：C电缆 / B母排
- • 电流：5~1500A
- • 精度：0.2/0.5/1.0级
剩余电流互感器 (ZRCT)
命名：ZRCT-45(C)/0.5
- • 内径：30/45/65/80/100/150mm
- • 应用：C电缆 / B母排
- • 精度：0.2/0.5/1.0级
温度传感器 (ZTS)
命名：ZTS-01
- • 01：NTC温度传感器
- • 02：数字温度芯片传感器
- • 监测范围：-30~125℃
- • 精度：±1℃

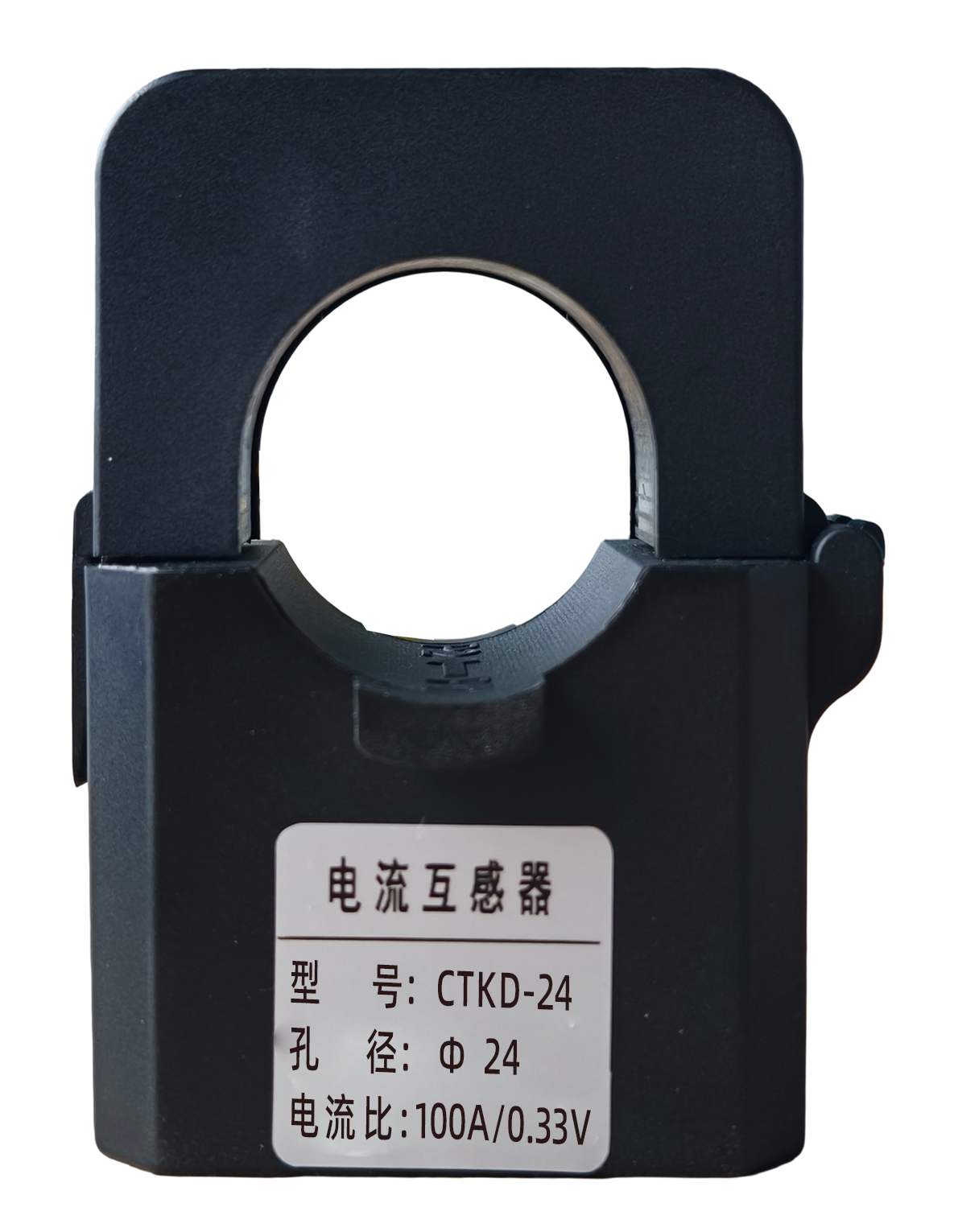

电流互感器选型图
匹配专用电流互感器覆盖 5A~1000A 电流范围，支持电缆/母排多种应用场景，0.2/0.5/1.0 级精度可选。
| 额定值 | 5A | 100A | 200A | 400A | 600A | 1000A |
|---|---|---|---|---|---|---|
| 电流比 | 5A/0.33V | 100A/0.33V | 200A/0.33V | 400A/0.33V | 600A/0.33V | 1000A/0.33V |
| 孔径 | 16mm | 24mm | 24mm | 36mm | 36mm | 36mm |

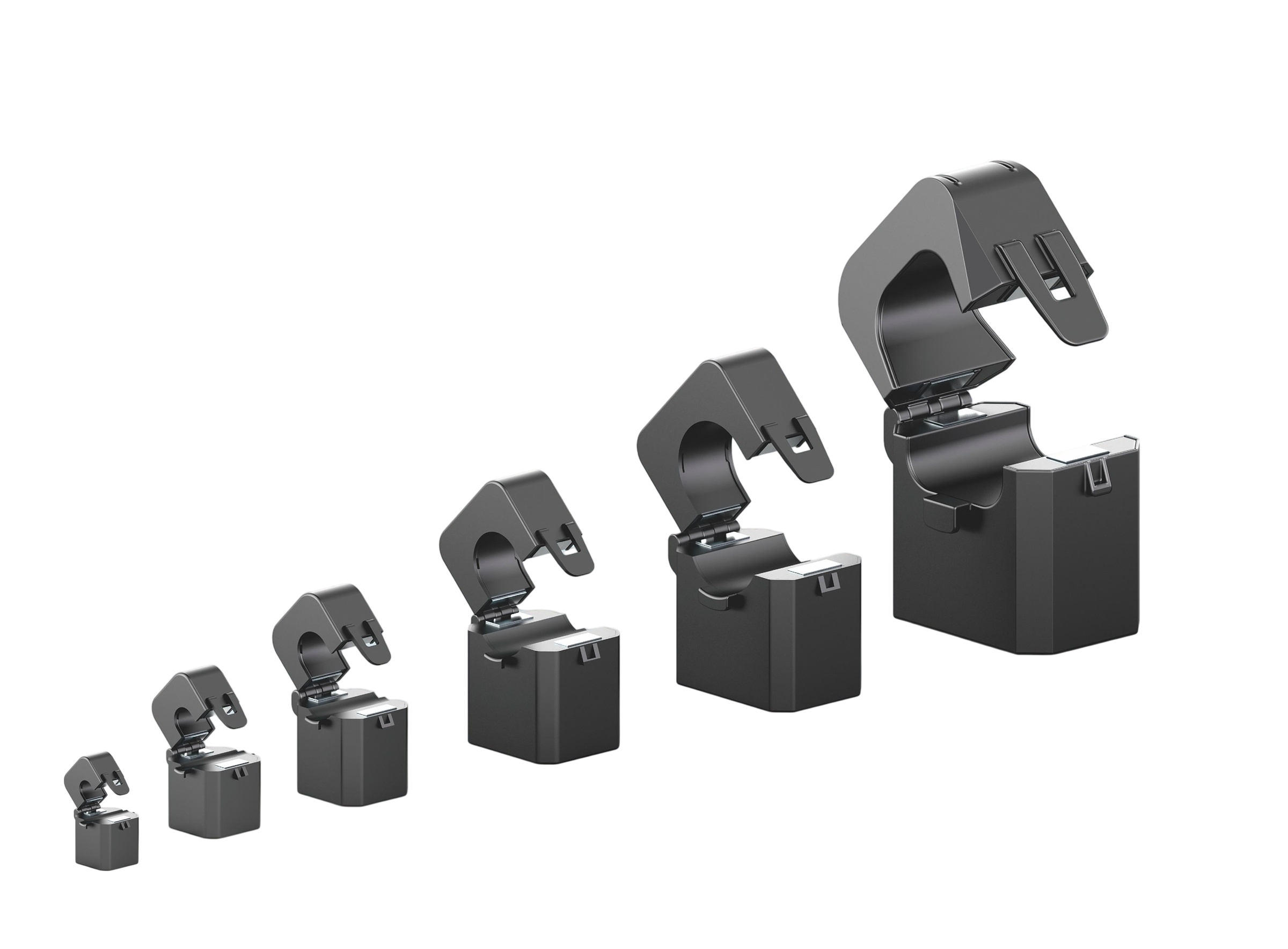

剩余电流互感器选型图
内径 30/45/65/80/100/150mm 可选，支持电缆/母排应用，0.2/0.5/1.0 级精度，监测范围 10~3000mA。

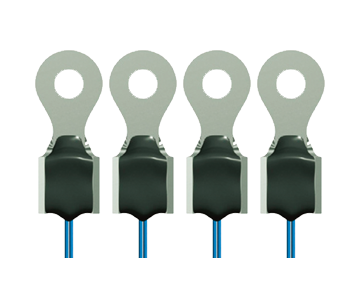

温度传感器选型图
NTC 温度传感器（ZTS-01）与数字温度芯片传感器（ZTS-02）可选，监测范围 -30~125℃，精度 ±1℃。
技术参数
基本参数
| 工作电压 | AC 180~250V (220V) |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 260g |
| 外形尺寸 | 107×88×63mm（长宽高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

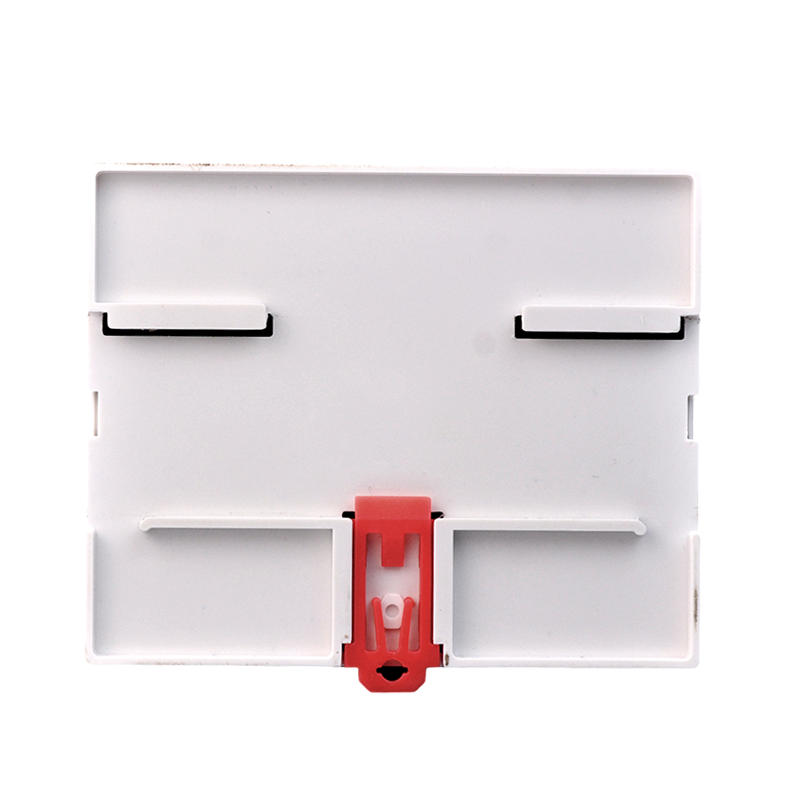

| 安装方式 | 标准35mm导轨装 |
| 显示方式 | OLED高清屏 |
监测与通讯参数
| 通讯方式 | RS485 / 4G / RJ45 |
| 通讯协议 | Modbus RTU / MQTT |
| 电压监测 | 额定220V/380V，精度0.5级/0.2S |
| 电流监测 | 5A/100A/200A/400A/600A/1000A，精度0.5级 |
| 频率 | 45~65Hz，精度0.01Hz |
| 有功电能 | 精度0.5级/0.2S |
| 无功电能 | 精度2级 |
| 剩余电流 | 10~3000mA，精度1级 |
| 温度监测 | -30~125℃，±1℃ |
| 湿度监测 | 0~100%RH，±2%RH |
| 开关量输入 | 4路干接点输入，内置电源 |
| 继电器输出 | 2路常开触点，AC250V/3A，DC30V/3A |
安装说明

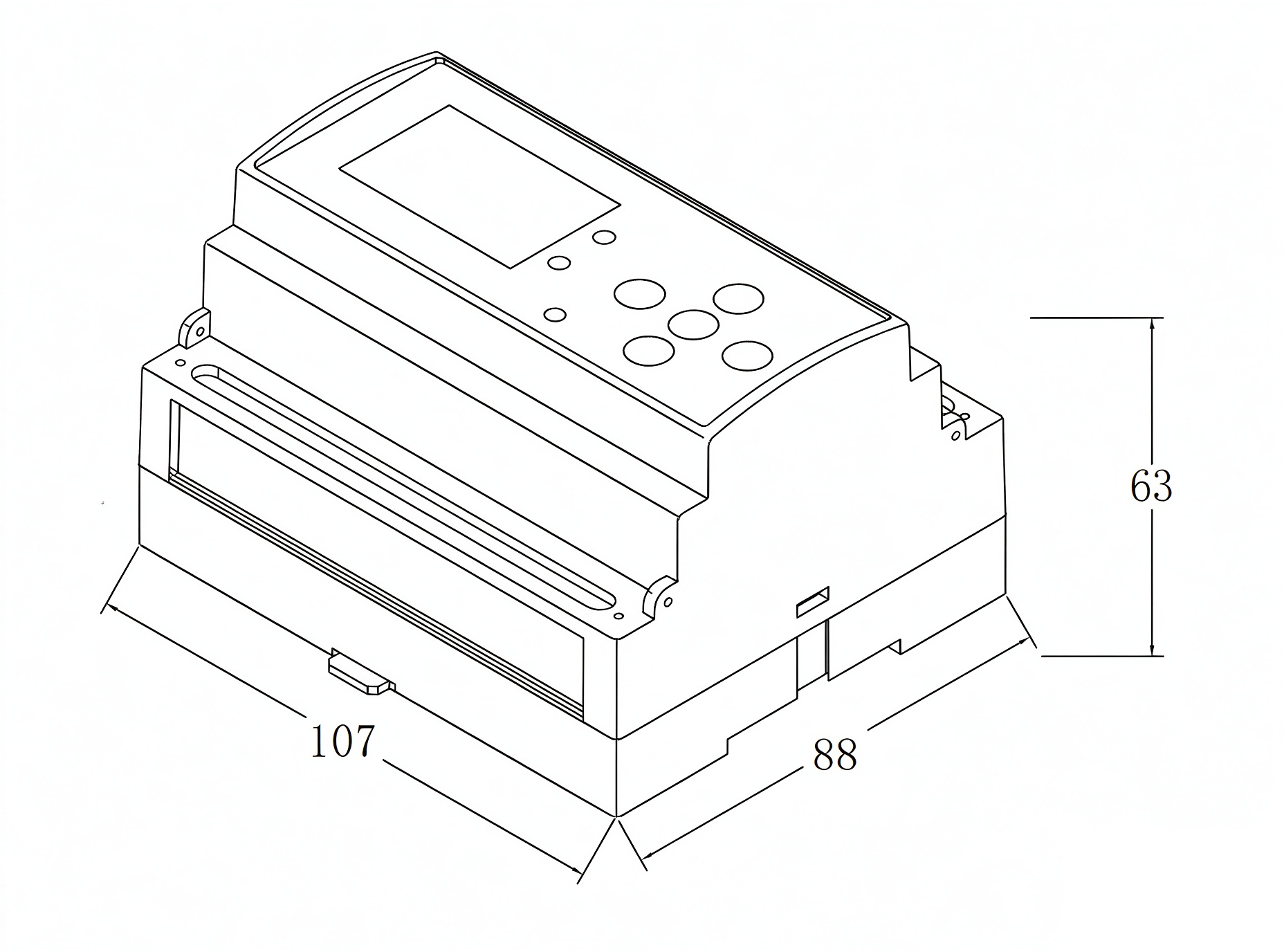

安装说明图

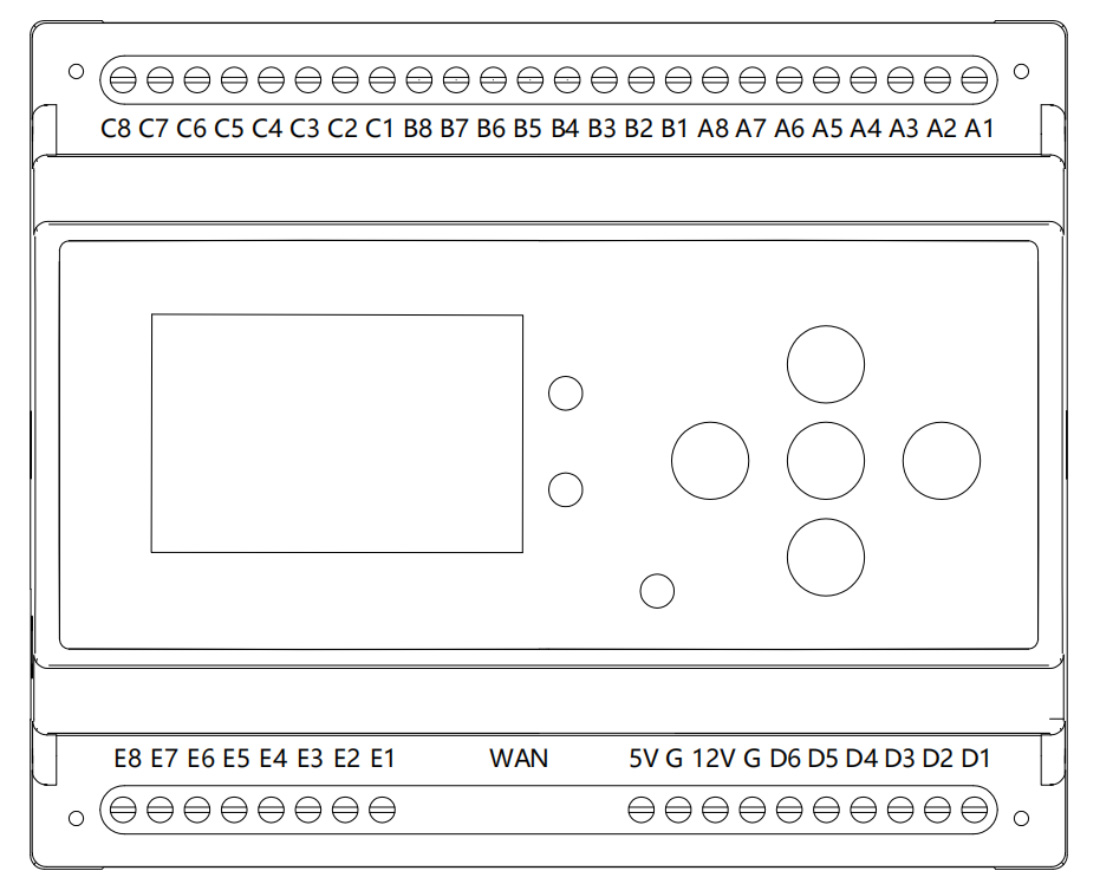

接口说明
接口定义
| 分类 | 端子 | 定义 |
|---|---|---|
| 电压输入 | A1/A3/A5/A7 | A/B/C相电压输入端、零线输入端 |
| 电源输出 | 5V/12V/G | 5V/12V电源输出、0V |
| 电流输入 | B1~B6 | A/B/C相电流输入正负端 |
| 剩余电流 | B7/B8 | 剩余电流输入负端/正端 |
| RS485通讯 | E5~E8 | RS485-1主站/RS485-2从站 A/B端 |
| DI输入 | C7/C8/E1/E2 | 开关量1~4输入（接GND） |
| 温度 | C1~C6 | NTC温度1~4输入、GND |
| 继电器输出 | D1/D2/D4/D5 | 输出1/输出2 端子 |
| 电表校准 | E3/E4 | 电表校准输入正端/负端 |
