Product Overview
產品概述

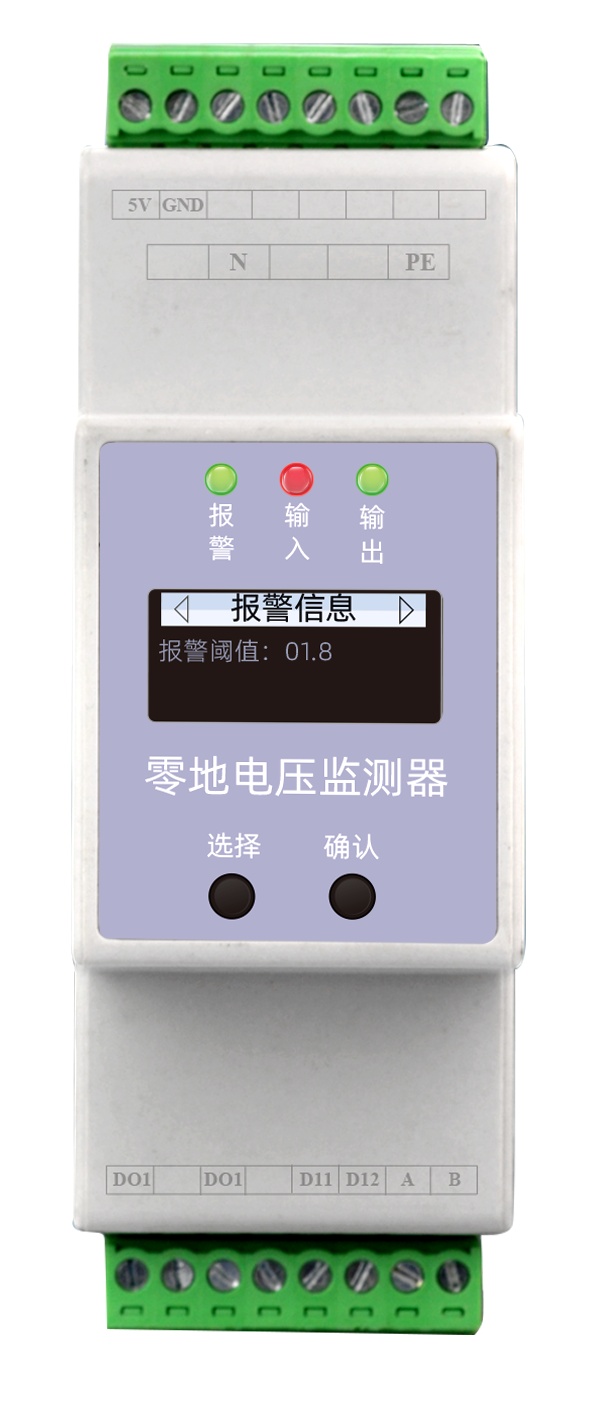

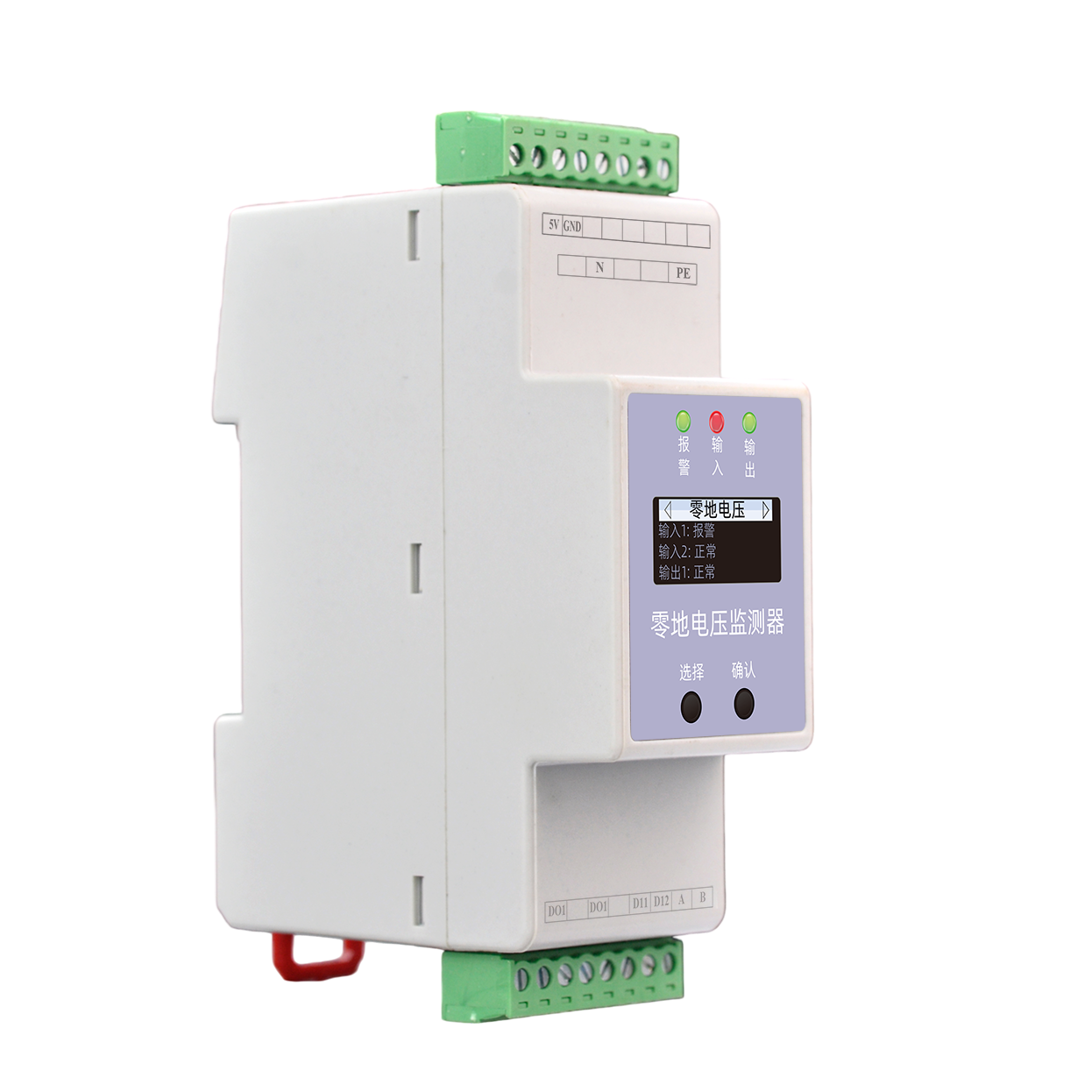

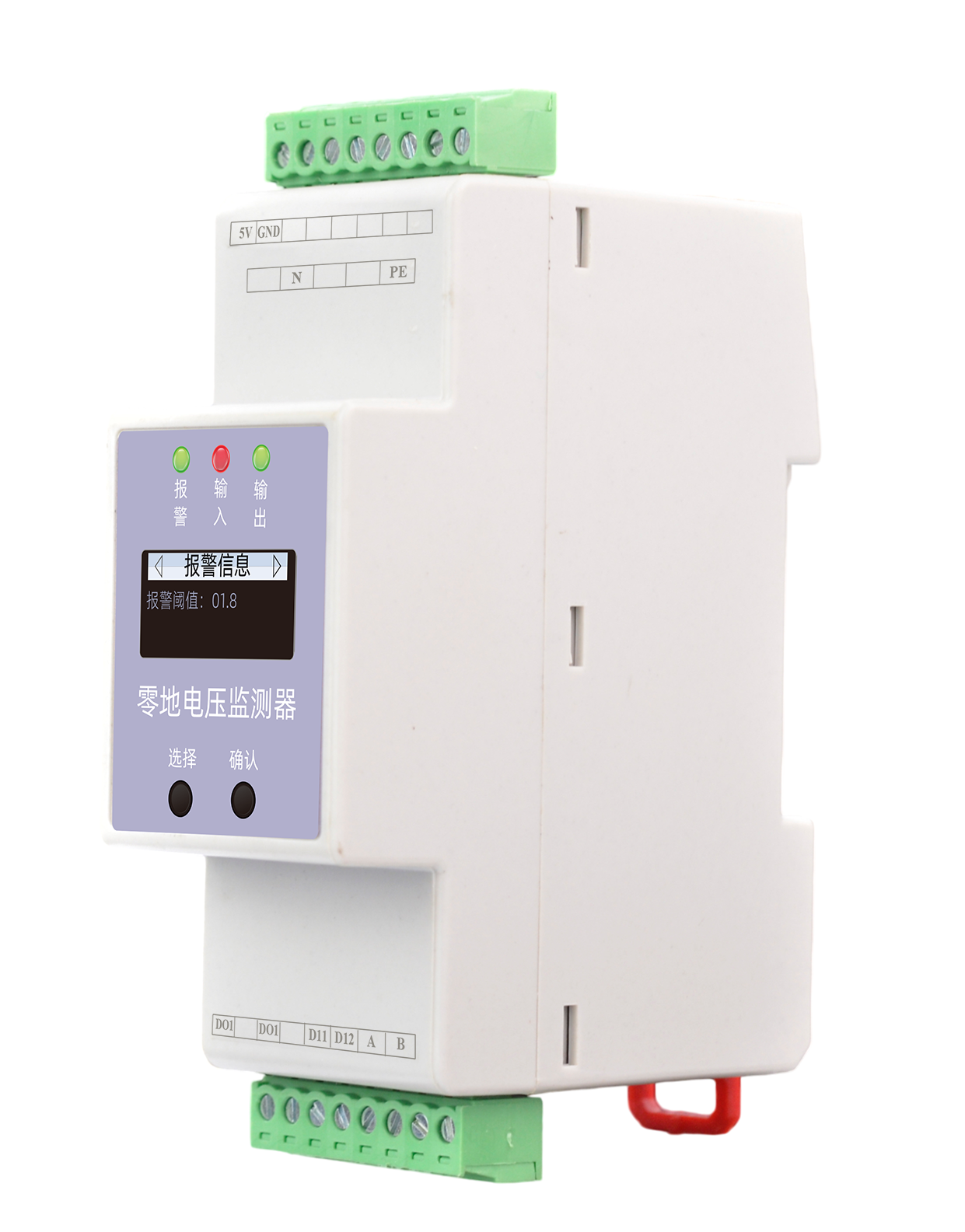

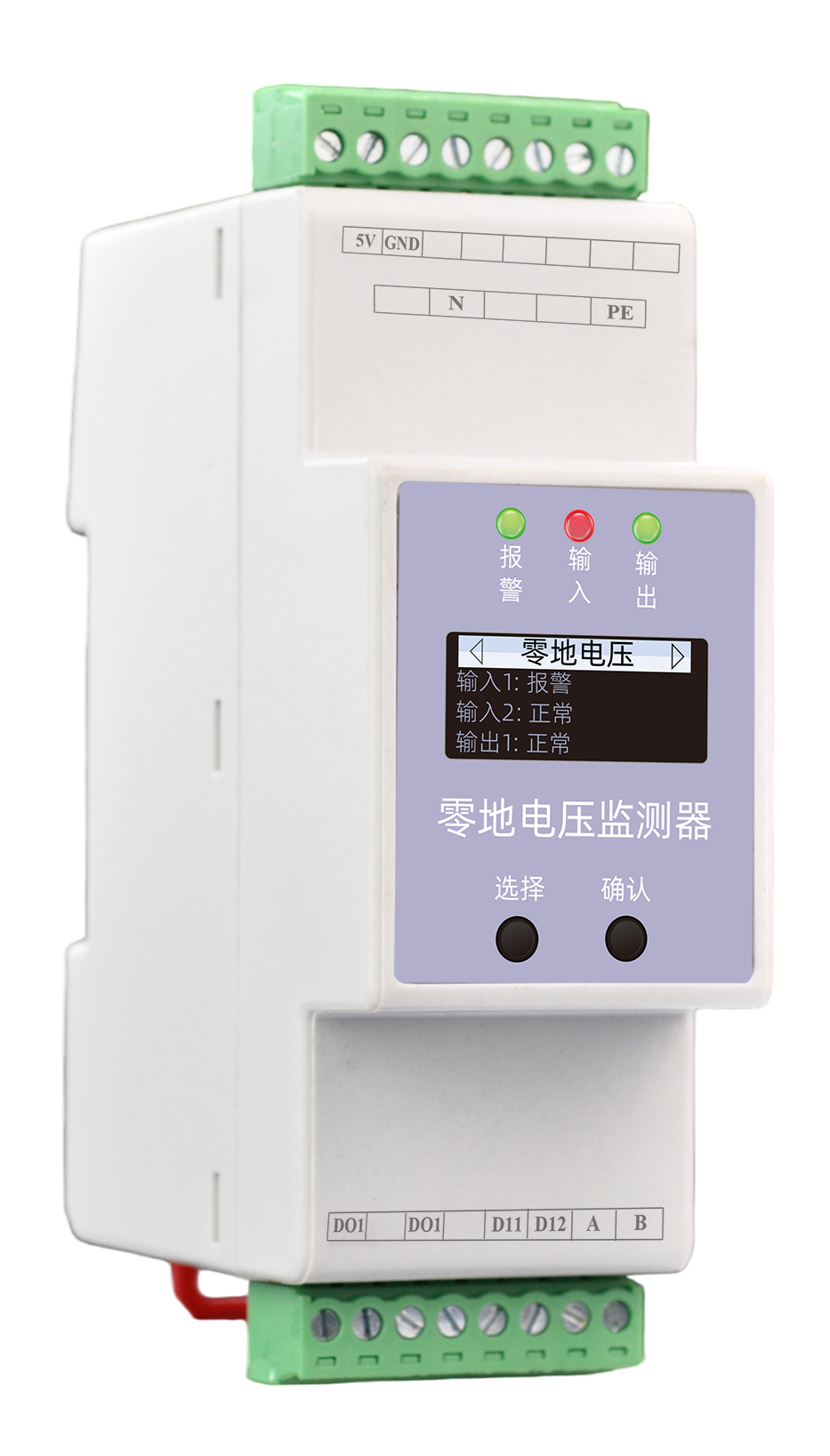

ESP零地電壓監測器實時監測零地電壓動態值，洞察隱患確保系統安全執行。
可廣泛應用於：醫療裝置、電子及計算機高精度控制機床、UPS電源，實驗室、機房、醫院、研發中心、銀行、儲能系統、軍隊等等。產品高度整合，現場安裝除錯非常方便，無需繁瑣的配置，配合專用網關，僅需20%常規的工作量即可。
核心監測能力
- 零地電壓實時監測，監測範圍0-400V，精度0.5級。
- 高精度動態演算法模型+糾錯演算法，多種嚴苛場景穩定應用。
- 2路DI輸入報警 + 1路DO繼電器輸出報警，支援聯動控制。
- OLED屏顯+多級選單，本地端及雲端查詢管理。
Product Features
產品特點
報警功能
輸入報警：2路DI輸入報警；輸出報警：1路DO報警；報警查詢：OLED屏查詢報警資訊。
動態演算法
高精度零地電壓監測的動態演算法：採用高精度的動態演算法模型和糾錯演算法支援，確保在多種嚴苛場景下穩定應用。
多級選單
強大的查詢管理選單，實現本地端及雲端的各種應用。
輸出報警
輸出報警狀態：正常或異常；閉合或斷開；輸出報警控制源：閉合OR斷開輸出；報警條件邏輯：設定指令或條件；輸出報警控制源：聯動控制。
全面
輪詢顯示：每10s自動切換一次電氣參數介面查詢顯示；模組保持進入的電氣參數介面；採集精度：可達±0.5%。
傻瓜式接入
產品高度整合，現場安裝除錯非常方便，無需繁瑣的配置，配合專用網關，僅需20%常規的工作量即可。
Selection Guide
選型說明
型號命名規則
ESP
-
1
2
1
0
1
-
R
ESP
產品
零地電壓監測器
1
電源
1=DC5V
2
顯示
1=數碼管 / 2=OLED屏
1
接線方式
1=零地接線
0
預留
0=預留
1
輸入與輸出
1=1路繼電器輸出和2路開關量輸入
R
通訊方式
R=RS485（Modbus）
| 型號 | 供電 | 顯示 | 電壓 | 零線輸入 | 開關量輸入 | 繼電器輸出 | RS485 |
|---|---|---|---|---|---|---|---|
| ESP-12101-R | 外部供電 5V | OLED | 支援 | 支援 | 2 | 1 | 支援 |
Technical Parameters
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V (5V) |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 150g |
| 外形尺寸 | 36*110*69mm（長寬高） |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |

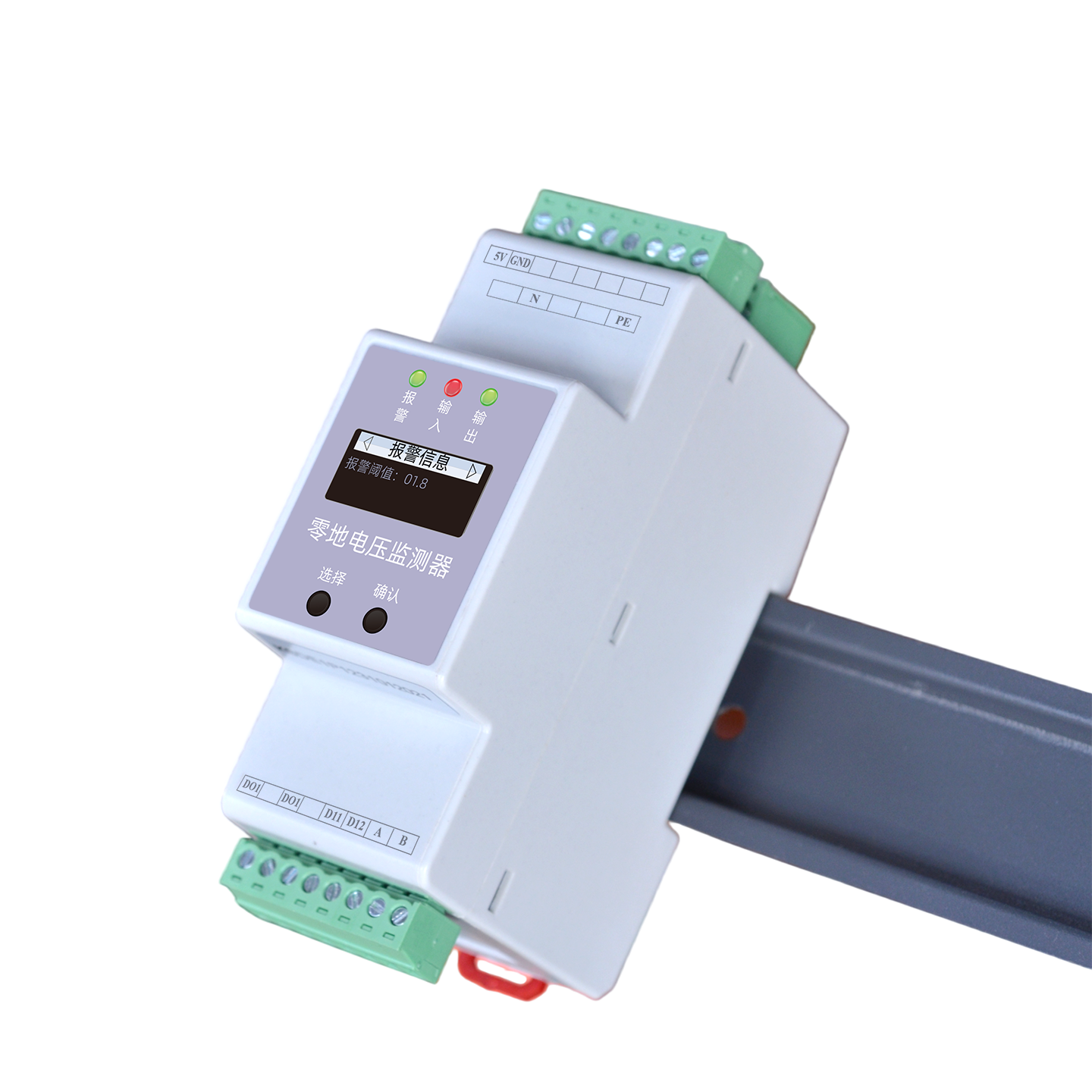

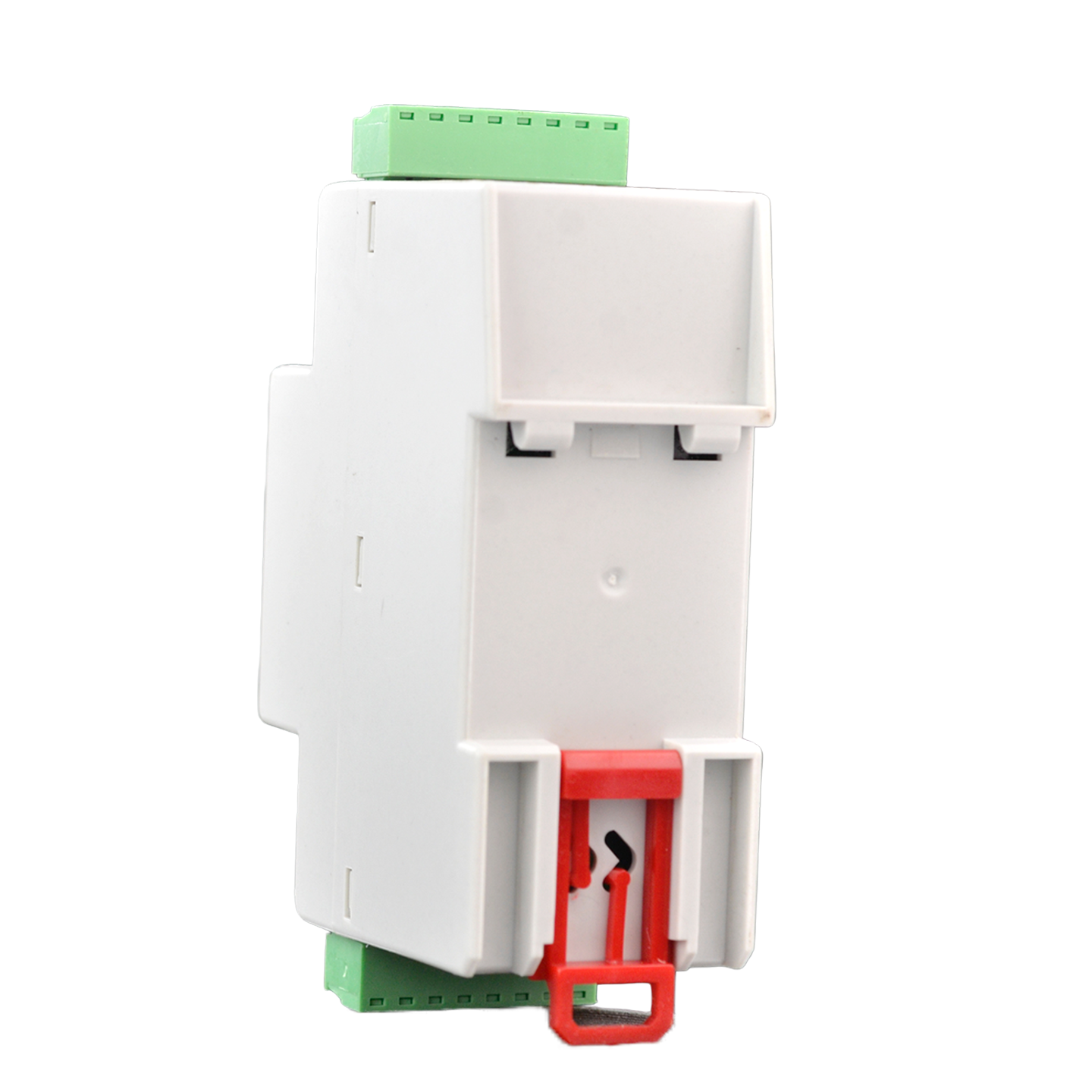

| 安裝方式 | 標準35mm導軌裝 |
| 顯示方式 | OLED |
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
監測功能
| 零地電壓 | 監測範圍：0-400V；精度：0.5級/0.2s |
| 開關量輸入 | 幹接點輸入，內建電源 |
| 開關量輸出 | 繼電器輸出；觸點容量：AC250V/3A，DC30V/3A；繼電器常開觸點 |
Installation Instructions
安裝說明
a
安裝尺寸圖
36mm
寬度
110mm
高度
69mm
深度
35mm
標準導軌
b

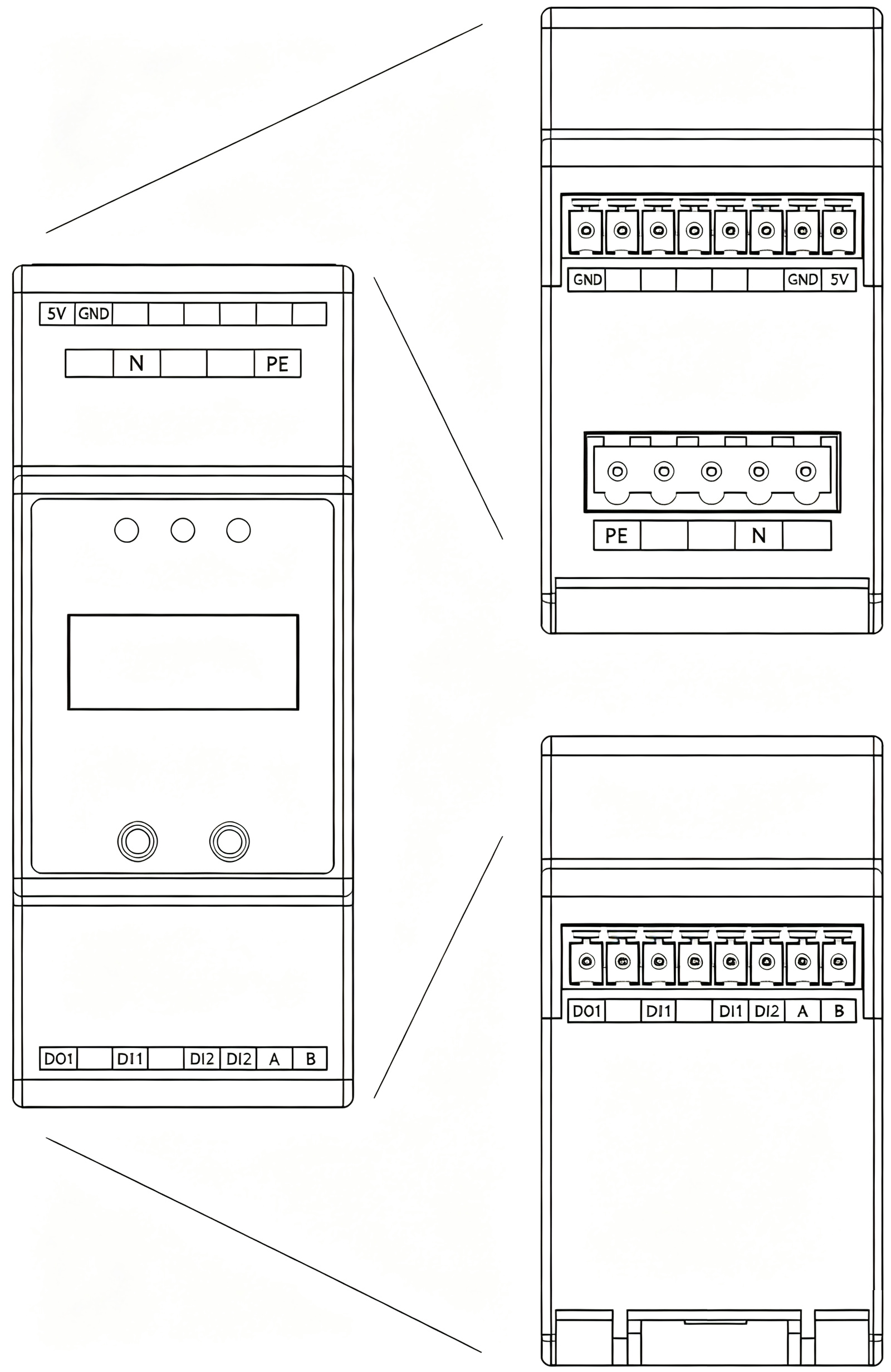

介面說明
接線定義
| 端子 | 定義 |
|---|---|
| 5V | 5V直流電源輸入 |
| GND | 0V |
| N | 交流電源零線輸入 |
| PE | 地線 |
| A | RS485 A端 |
| B | RS485 B端 |
| DI1 | 開關量1輸入（另一頭接GND，輸入不分方向） |
| DI2 | 開關量2輸入（另一頭接GND，輸入不分方向） |
| DO1 | 輸出端（繼電器輸出，輸出不分方向） |
| DO1' | 輸出端'（繼電器輸出，輸出不分方向） |
