Product Overview
產品概述
CW邊緣運算網關是FEXLINK面向工業物聯網場景打造的智慧邊緣接入裝置，內建邊緣運算開發引擎與開放式資料採集開發引擎，可對資料進行二次開發與協議自定義。
向下透過2路RS485或Zigbee採集PLC、HMI、電錶、感測器等裝置資料，向上透過有線乙太網或無線4G接入雲平臺。具備毫秒級報警預判、斷網續傳、節省流量、資料加密、路由交換等多項核心能力，金屬外殼標準35mm導軌安裝，適配各類工業控制櫃。
核心能力
- 邊緣運算引擎：內建邊緣運算開發引擎與資料採集開發引擎，支援使用者自定義資料採集協議與二次開發。
- 多協議接入：內建主流PLC、HMI等裝置通訊協議，簡單設定即可連線裝置組網。
- 毫秒級報警：內建異常判斷演算法，可對資料進行毫秒級報警預判處理。
- 多方式組網：支援4G、乙太網、Zigbee多種向上通訊方式，滿足不同現場聯網環境。
Product Features
產品特點
邊緣運算引擎
內建邊緣運算開發引擎與開放式資料採集開發引擎，可對資料進行二次開發、處理，支援使用者自定義資料採集協議。
內建協議
內建主流PLC、HMI等裝置的通訊協議，簡單設定即可連線網，免去複雜協議開發。
報警預判
內建異常判斷演算法，可對資料進行毫秒級報警處理，本地快速響應異常事件。
聯網方便
支援4G、WiFi、乙太網多種方式連線平臺，現場即裝即用，適配各類聯網環境。
斷網續傳
支援插入SD卡本地儲存，網路恢復後自動補傳，確保資料不丟失。
節省流量
資料支援逢變+週期上傳策略，可極大節省流量，降低運營成本。
路由功能
可當做4G路由器使用，給現場裝置提供網路接入，一機多用。
資料安全
內建非對稱加密演算法，資料傳輸過程加密，保障工業資料安全。
交換功能
可當做交換機使用，觸控式螢幕+PLC透過模組組成區域網，簡化現場佈線。
Selection Guide
選型說明
型號命名規則
CW
-
系列
通訊配置
CW
產品類別
工業邊緣運算網關
系列
系列編號
C：工業網關係列
通訊
通訊配置
1：2路乙太網；2：2路乙太網+4G；3：2路乙太網+Zigbee
| 型號 | 供電 | 向下通訊（RS485） | 向下通訊（Zigbee） | 向上通訊（乙太網） | 向上通訊（4G） |
|---|---|---|---|---|---|
| CW-C1 | 外部供電 DC24V | 2路 | 不支援 | 支援 | 不支援 |
| CW-C2 | 外部供電 DC24V | 2路 | 不支援 | 不支援 | 支援 |
| CW-C3 | 外部供電 DC24V | 2路 | 支援 | 支援 | 不支援 |
Technical Parameters
技術參數
基本參數
| 工作電壓 | DC 24V |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~70℃ |
| 工作溼度 | <95% |
| 產品重量 | 420g |
| 外形尺寸 | 31×110×78mm（長寬高） |
| 外殼材料 | 金屬外殼 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
通訊功能
| 向下通訊方式 | RS485 / Zigbee |
| 向上通訊方式 | 乙太網 / 無線4G |
| RS485通道 | 2路（COM0/COM1） |
| 乙太網口 | 2個（WAN/LAN） |
| 串列埠 | COM2：RS232 |
| USB介面 | 1個USB上下載程式口 |
| 指示燈 | PWR（電源）、RUN（執行）、ERR（故障）、NET（網路） |
| 資料儲存 | 支援SD卡本地儲存，斷網續傳 |
| 資料安全 | 非對稱加密演算法 |
Installation Instructions
安裝說明
a

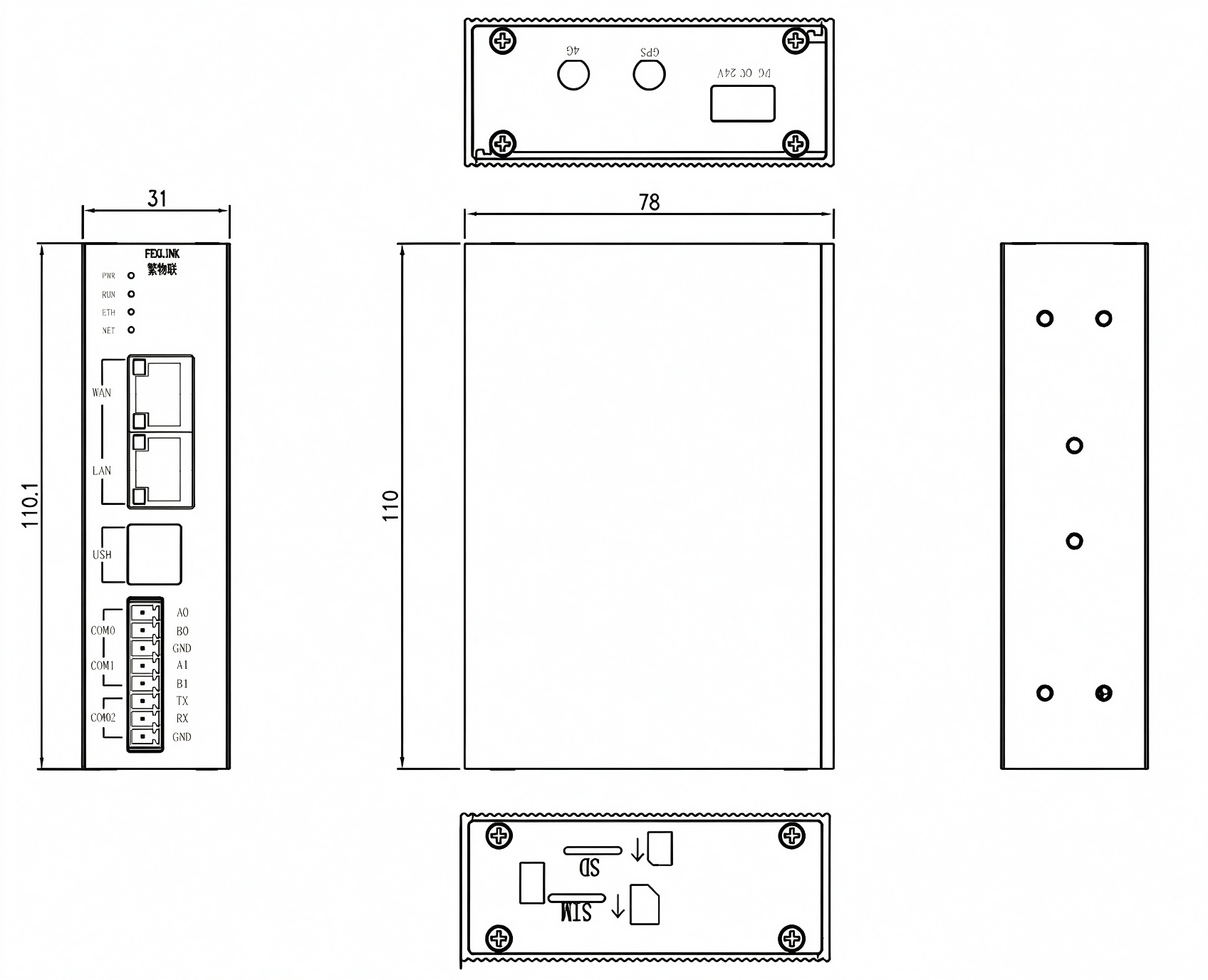

安裝尺寸圖
安裝尺寸圖示例
b

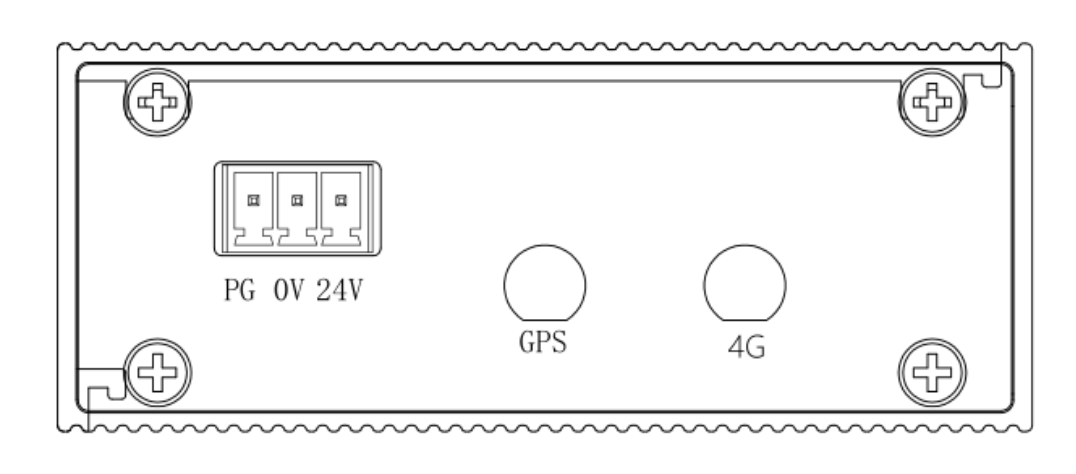

介面說明（電源與天線）
電源供電介面、ZIGBEE天線口和4G訊號天線口
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| 電源 | DC24V | 外部供電電源輸入（正負極） |
| 天線 | ZIGBEE天線口 | Zigbee無線通訊天線介面（CW-C3型號） |
| 天線 | 4G訊號天線口 | 4G無線通訊天線介面（CW-C2型號） |
| 指示燈 | PWR | 電源指示燈 |
| 指示燈 | RUN | 執行停止指示燈 |
| 指示燈 | ERR | 故障報警指示燈 |
| 指示燈 | NET | 網路指示燈 |
c

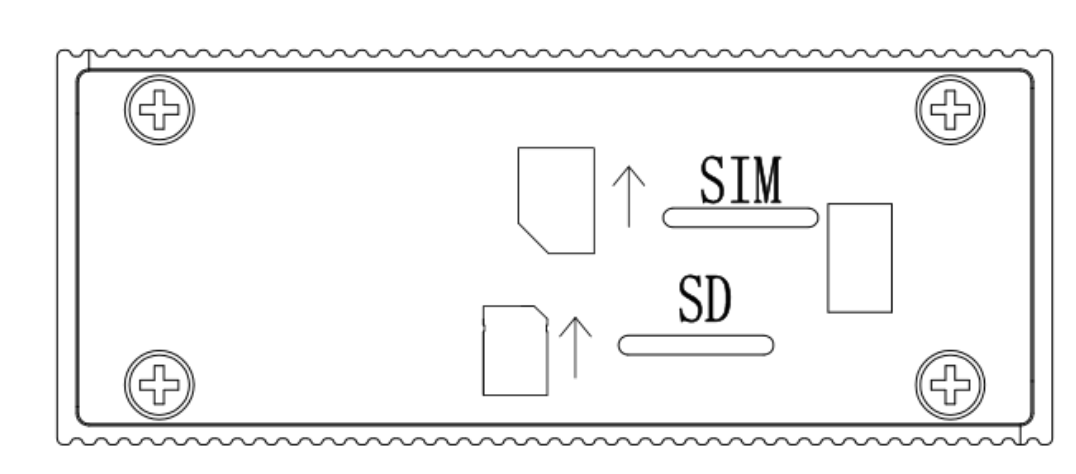

介面說明（4G卡與撥碼開關）
4G卡插卡口以及撥碼開關
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| SIM卡 | 4G卡插卡口 | 4G通訊SIM卡插槽（CW-C2型號） |
| 配置 | 撥碼開關 | 裝置地址與通訊參數配置撥碼 |
| 儲存 | SD卡槽 | SD卡本地儲存插槽，支援斷網續傳 |
d

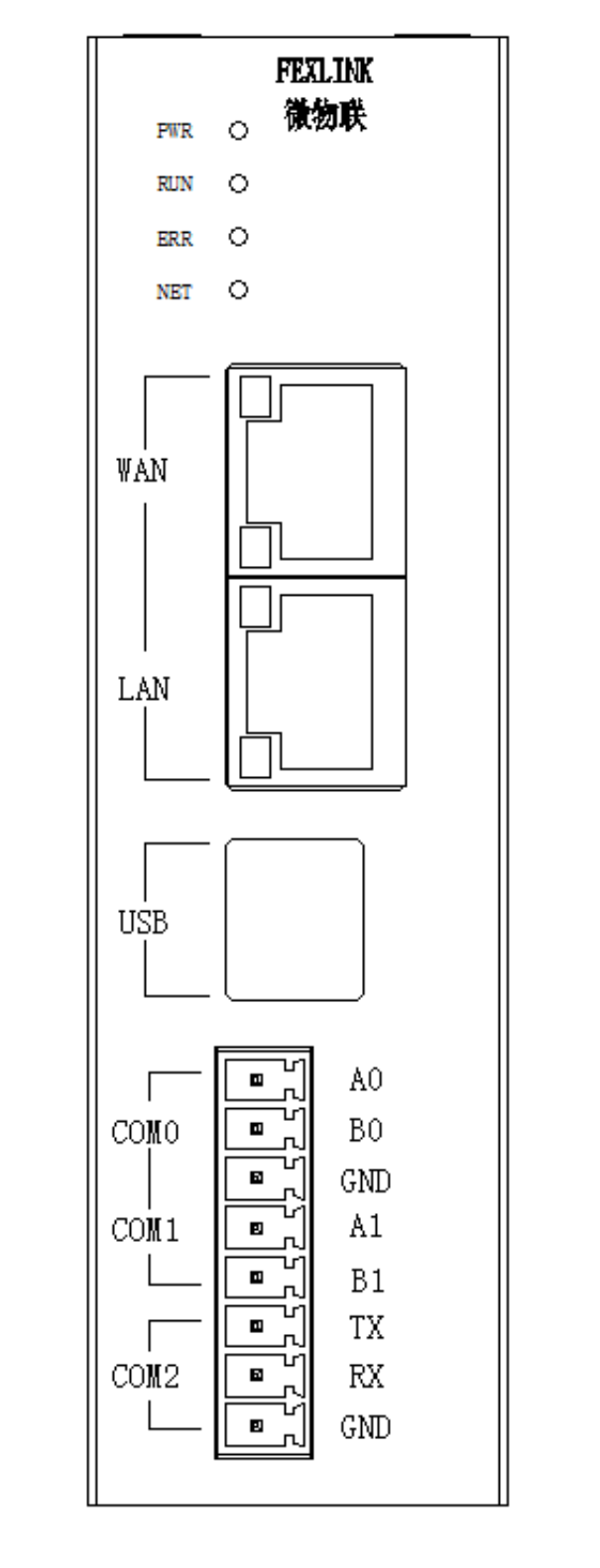

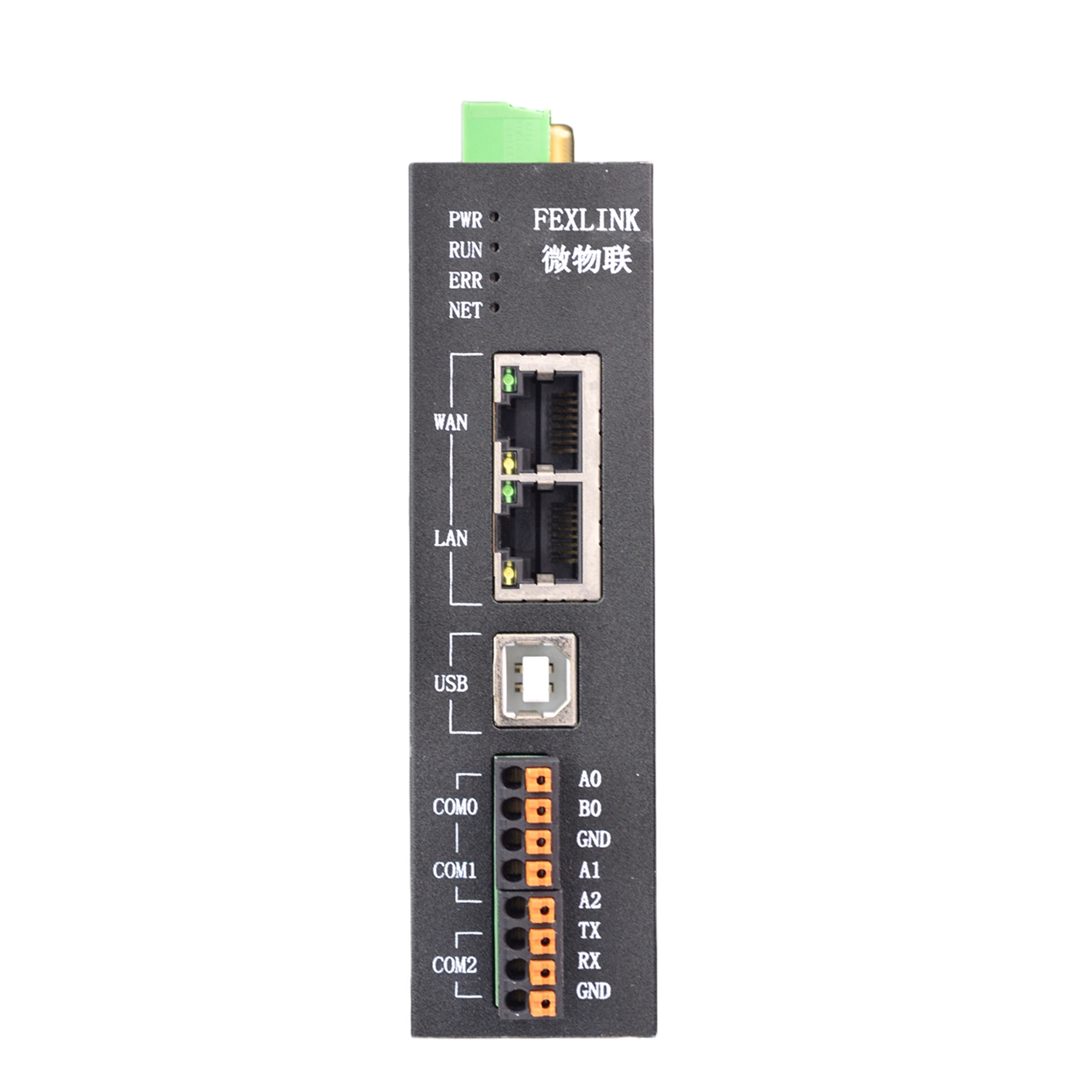

介面說明（網口與串列埠）
網口、USB口與串列埠介面說明
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| 網口 | WAN | 廣域網口，可做上下載程式口或通訊口 |
| 網口 | LAN | 區域網口，可做上下載程式口或通訊口 |
| USB | USB口 | 一個USB上下載程式口 |
| 串列埠 | COM0 | RS485-0，向下採集通訊口1 |
| 串列埠 | COM1 | RS485-1，向下採集通訊口2 |
| 串列埠 | COM2 | RS232串列埠 |
