Product Overview
产品概述
CW边缘计算网关是FEXLINK面向工业物联网场景打造的智能边缘接入设备，内置边缘计算开发引擎与开放式数据采集开发引擎，可对数据进行二次开发与协议自定义。
向下通过2路RS485或Zigbee采集PLC、HMI、电表、传感器等设备数据，向上通过有线以太网或无线4G接入云平台。具备毫秒级报警预判、断网续传、节省流量、数据加密、路由交换等多项核心能力，金属外壳标准35mm导轨安装，适配各类工业控制柜。
核心能力
- 边缘计算引擎：内置边缘计算开发引擎与数据采集开发引擎，支持用户自定义数据采集协议与二次开发。
- 多协议接入：内置主流PLC、HMI等设备通讯协议，简单设置即可连接设备组网。
- 毫秒级报警：内置异常判断算法，可对数据进行毫秒级报警预判处理。
- 多方式组网：支持4G、以太网、Zigbee多种向上通讯方式，满足不同现场联网环境。
Product Features
产品特点
边缘计算引擎
内置边缘计算开发引擎与开放式数据采集开发引擎，可对数据进行二次开发、处理，支持用户自定义数据采集协议。
内置协议
内置主流PLC、HMI等设备的通讯协议，简单设置即可连接网，免去复杂协议开发。
报警预判
内置异常判断算法，可对数据进行毫秒级报警处理，本地快速响应异常事件。
联网方便
支持4G、WiFi、以太网多种方式连接平台，现场即装即用，适配各类联网环境。
断网续传
支持插入SD卡本地存储，网络恢复后自动补传，确保数据不丢失。
节省流量
数据支持逢变+周期上传策略，可极大节省流量，降低运营成本。
路由功能
可当做4G路由器使用，给现场设备提供网络接入，一机多用。
数据安全
内置非对称加密算法，数据传输过程加密，保障工业数据安全。
交换功能
可当做交换机使用，触摸屏+PLC通过模块组成局域网，简化现场布线。
Selection Guide
选型说明
型号命名规则
CW
-
系列
通讯配置
CW
产品类别
工业边缘计算网关
系列
系列编号
C：工业网关系列
通讯
通讯配置
1：2路以太网；2：2路以太网+4G；3：2路以太网+Zigbee
| 型号 | 供电 | 向下通讯（RS485） | 向下通讯（Zigbee） | 向上通讯（以太网） | 向上通讯（4G） |
|---|---|---|---|---|---|
| CW-C1 | 外部供电 DC24V | 2路 | 不支持 | 支持 | 不支持 |
| CW-C2 | 外部供电 DC24V | 2路 | 不支持 | 不支持 | 支持 |
| CW-C3 | 外部供电 DC24V | 2路 | 支持 | 支持 | 不支持 |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 24V |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~70℃ |
| 工作湿度 | <95% |
| 产品重量 | 420g |
| 外形尺寸 | 31×110×78mm（长宽高） |
| 外壳材料 | 金属外壳 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
通讯功能
| 向下通讯方式 | RS485 / Zigbee |
| 向上通讯方式 | 以太网 / 无线4G |
| RS485通道 | 2路（COM0/COM1） |
| 以太网口 | 2个（WAN/LAN） |
| 串口 | COM2：RS232 |
| USB接口 | 1个USB上下载程序口 |
| 指示灯 | PWR（电源）、RUN（运行）、ERR（故障）、NET（网络） |
| 数据存储 | 支持SD卡本地存储，断网续传 |
| 数据安全 | 非对称加密算法 |
Installation Instructions
安装说明
a

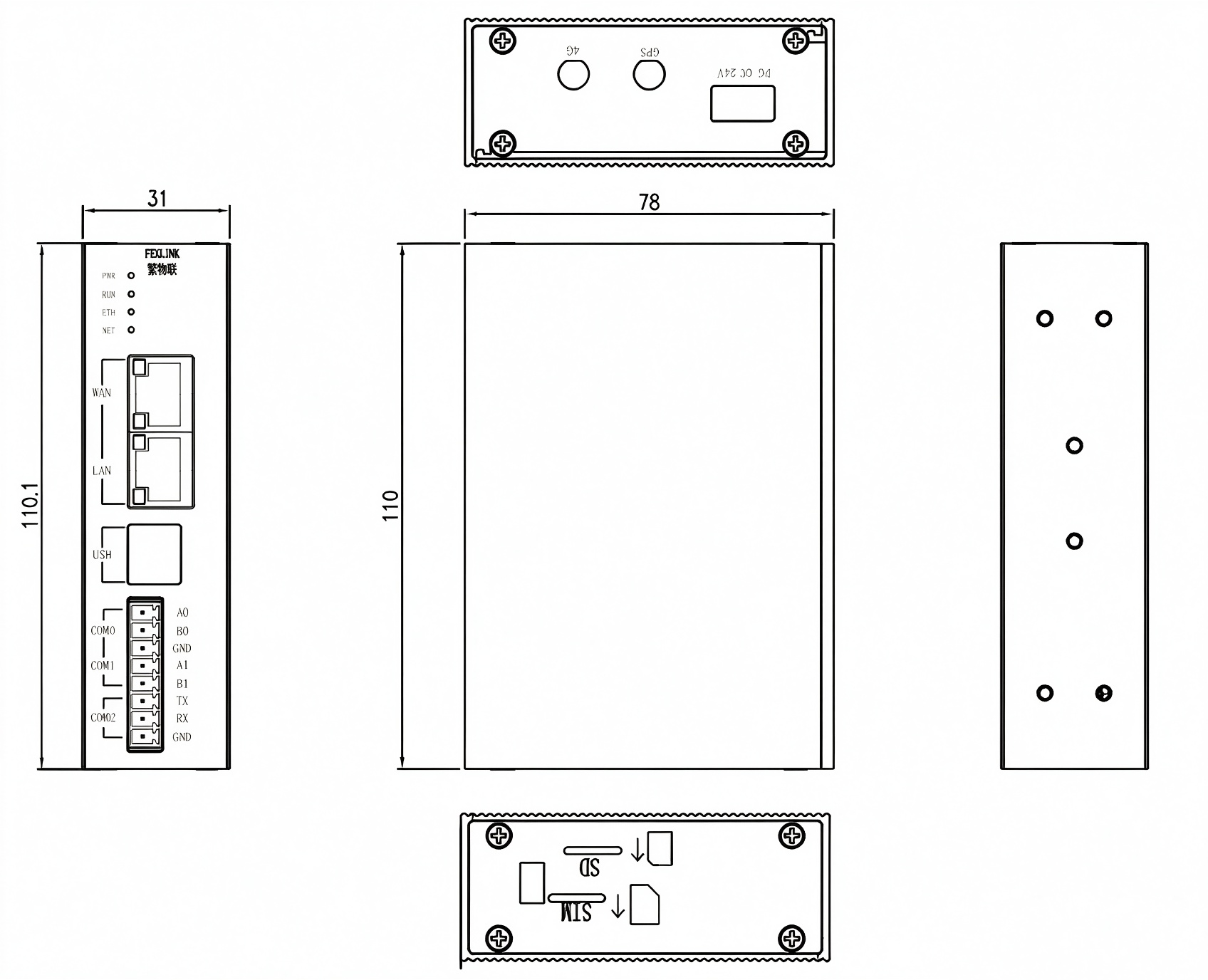

安装尺寸图
安装尺寸图示例
b

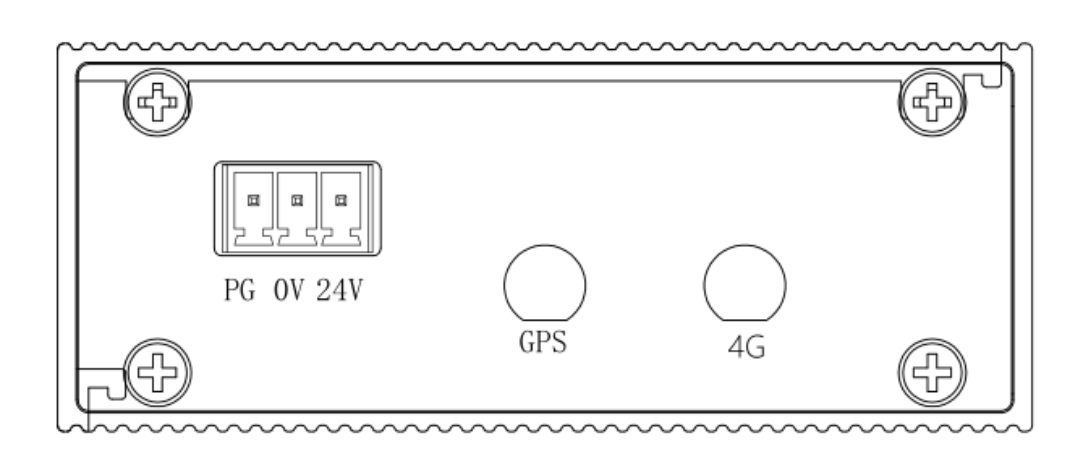

接口说明（电源与天线）
电源供电接口、ZIGBEE天线口和4G信号天线口
接口定义
| 分类 | 接口 | 定义 |
|---|---|---|
| 电源 | DC24V | 外部供电电源输入（正负极） |
| 天线 | ZIGBEE天线口 | Zigbee无线通讯天线接口（CW-C3型号） |
| 天线 | 4G信号天线口 | 4G无线通讯天线接口（CW-C2型号） |
| 指示灯 | PWR | 电源指示灯 |
| 指示灯 | RUN | 运行停止指示灯 |
| 指示灯 | ERR | 故障报警指示灯 |
| 指示灯 | NET | 网络指示灯 |
c
接口说明（4G卡与拨码开关）
4G卡插卡口以及拨码开关
接口定义
| 分类 | 接口 | 定义 |
|---|---|---|
| SIM卡 | 4G卡插卡口 | 4G通讯SIM卡插槽（CW-C2型号） |
| 配置 | 拨码开关 | 设备地址与通讯参数配置拨码 |
| 存储 | SD卡槽 | SD卡本地存储插槽，支持断网续传 |
d

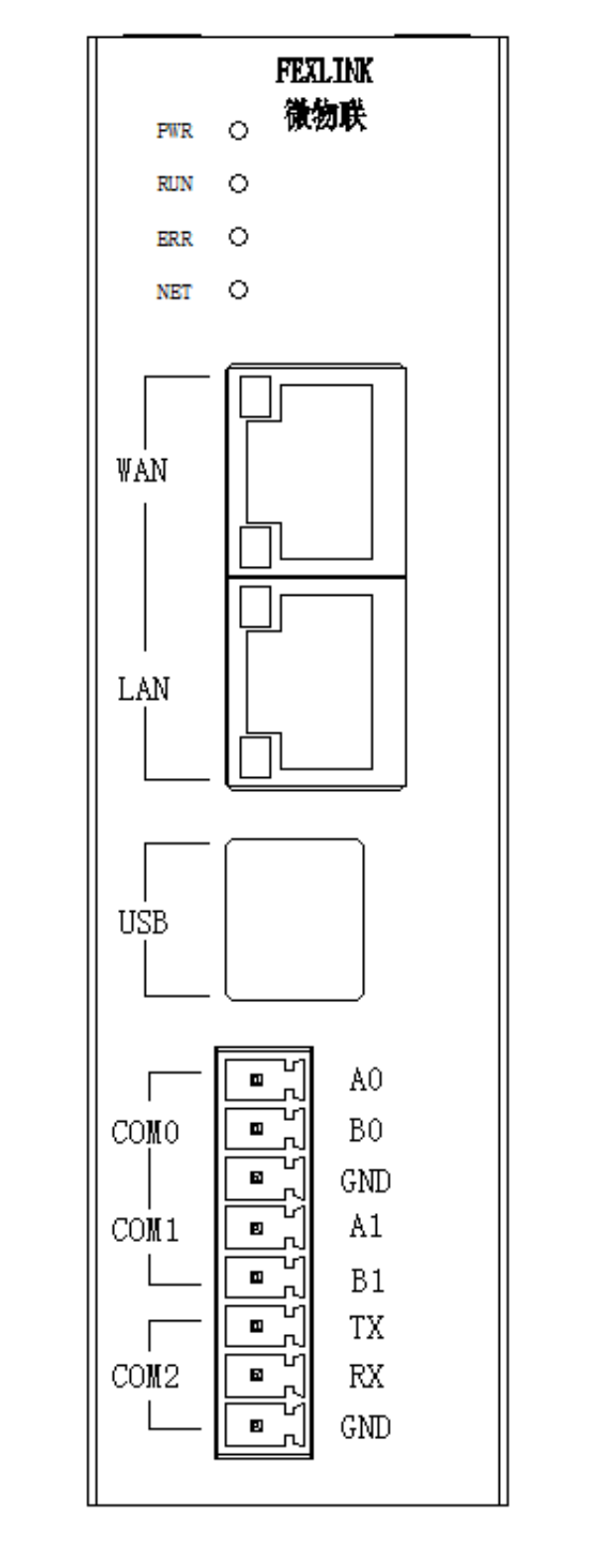

接口说明（网口与串口）
网口、USB口与串口接口说明
接口定义
| 分类 | 接口 | 定义 |
|---|---|---|
| 网口 | WAN | 广域网口，可做上下载程序口或通讯口 |
| 网口 | LAN | 局域网口，可做上下载程序口或通讯口 |
| USB | USB口 | 一个USB上下载程序口 |
| 串口 | COM0 | RS485-0，向下采集通讯口1 |
| 串口 | COM1 | RS485-1，向下采集通讯口2 |
| 串口 | COM2 | RS232串口 |
