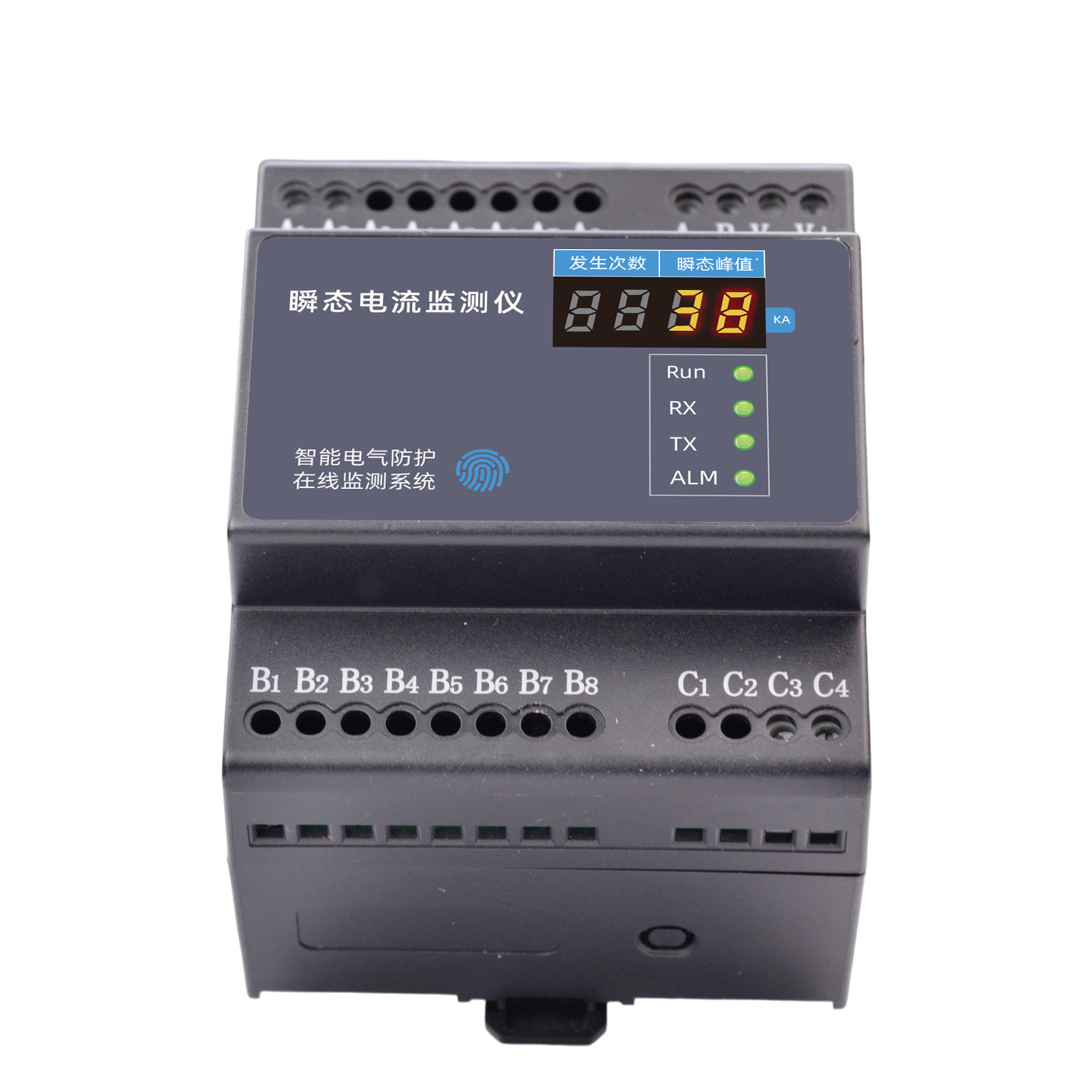

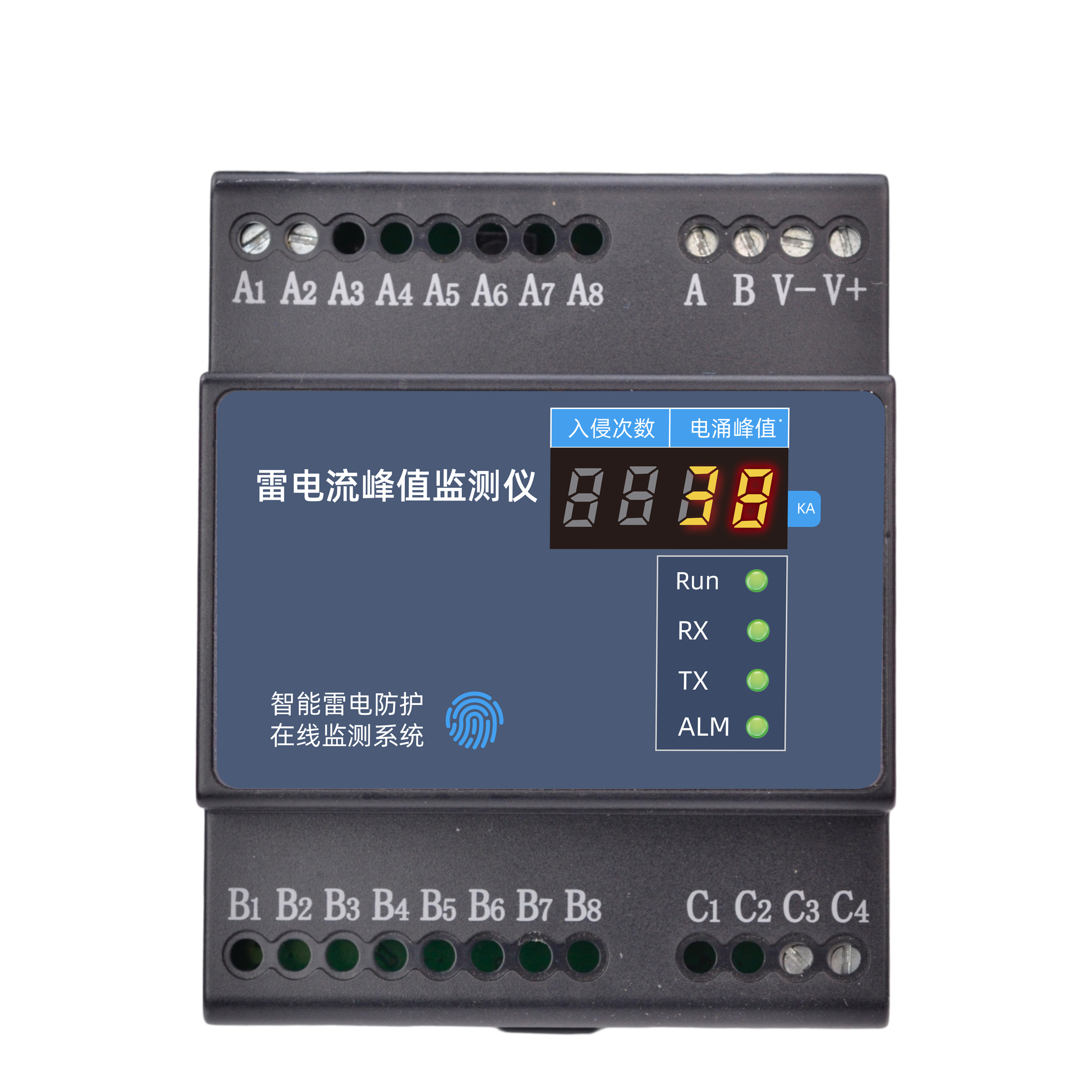

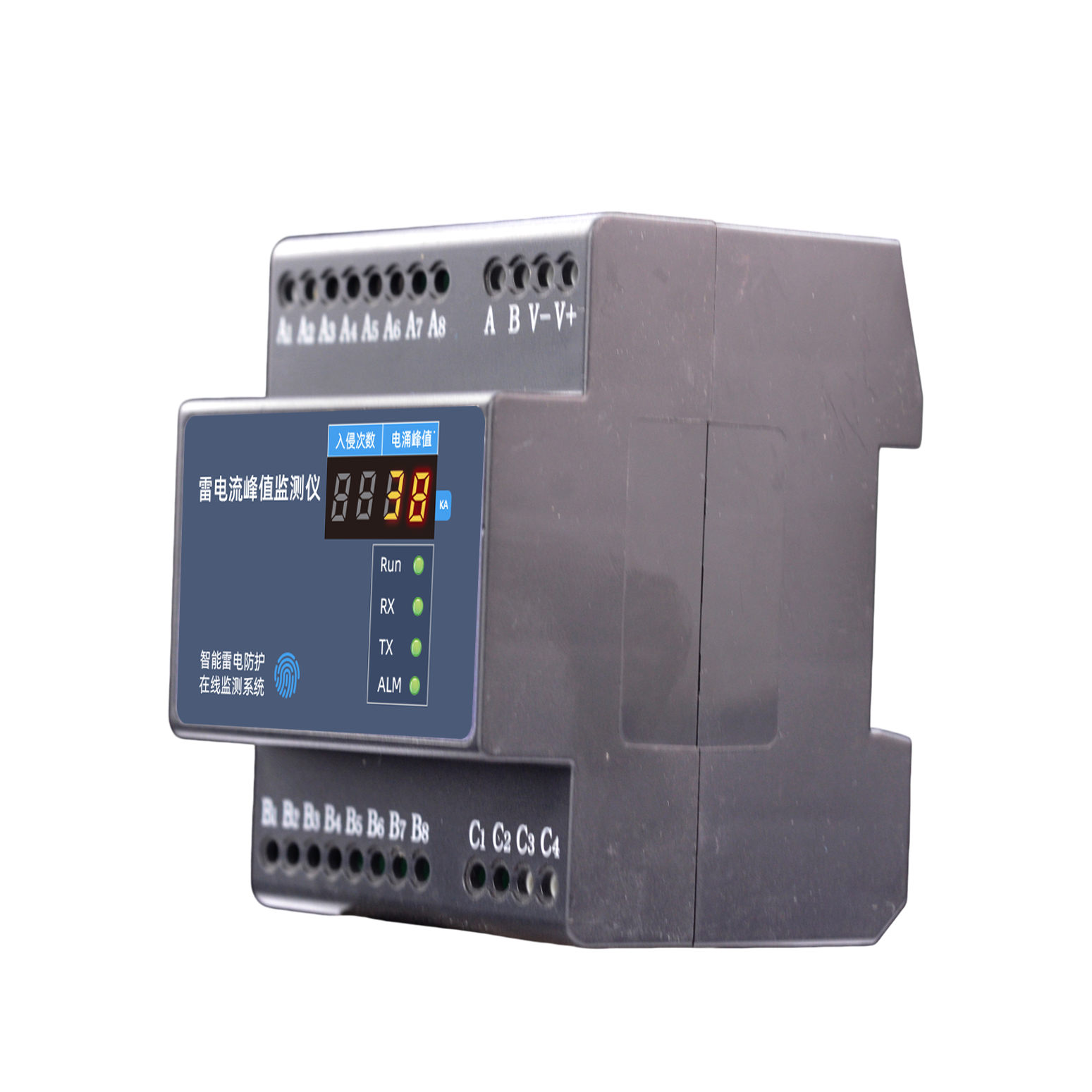

产品概述
雷电流监测仪（室内）采集防雷装置接地引下线的雷电流峰值、极性、电涌入侵时间、次数。功能强大，能够准确记录雷电流数据，对于改进设备雷电损害方法，提高设备可靠性运行具有重要的意义。
采用罗氏线圈传感器，无磁饱和问题，线性度好，安装时只需套入线路，不影响原系统运行。精准记录雷电流峰值、极性、发生时间及能量，最多存100组，事故溯源有据可依。
核心能力
- 采集雷电流峰值、极性、电涌入侵时间、次数。
- 罗氏线圈传感器，无磁饱和、线性度好、套入即装。
- 最多存100组雷击数据，事故溯源有据可依。
- 支持峰值+能量记录，兼容8/20μs与10/350μs波形。
产品特点
雷击全记录
量程1kA~120kA，兼容8/20μs与10/350μs波形，精度±5%，适配各类雷击场景。
宽幅高精度
外壳材料：热塑性材料UL94V0；安装方式：导轨式安装，极简接入；防护等级：IP20。
快安装（室内）
支持报警阈值现场设定（默认20kA），超限指示灯变红，及时提醒运维人员。
本地报警可设
支持报警阈值现场设定，超限指示灯变红，及时提醒运维人员。

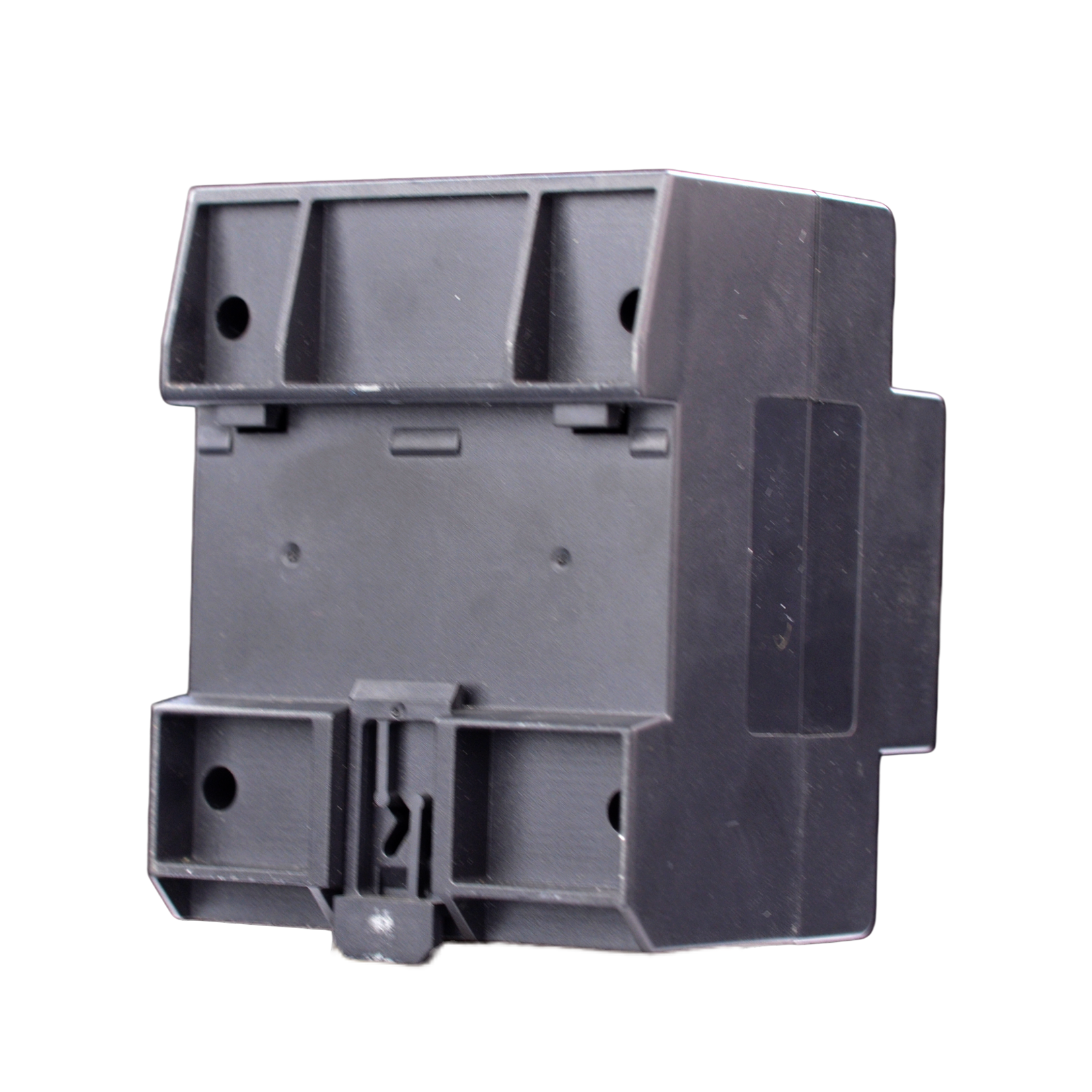

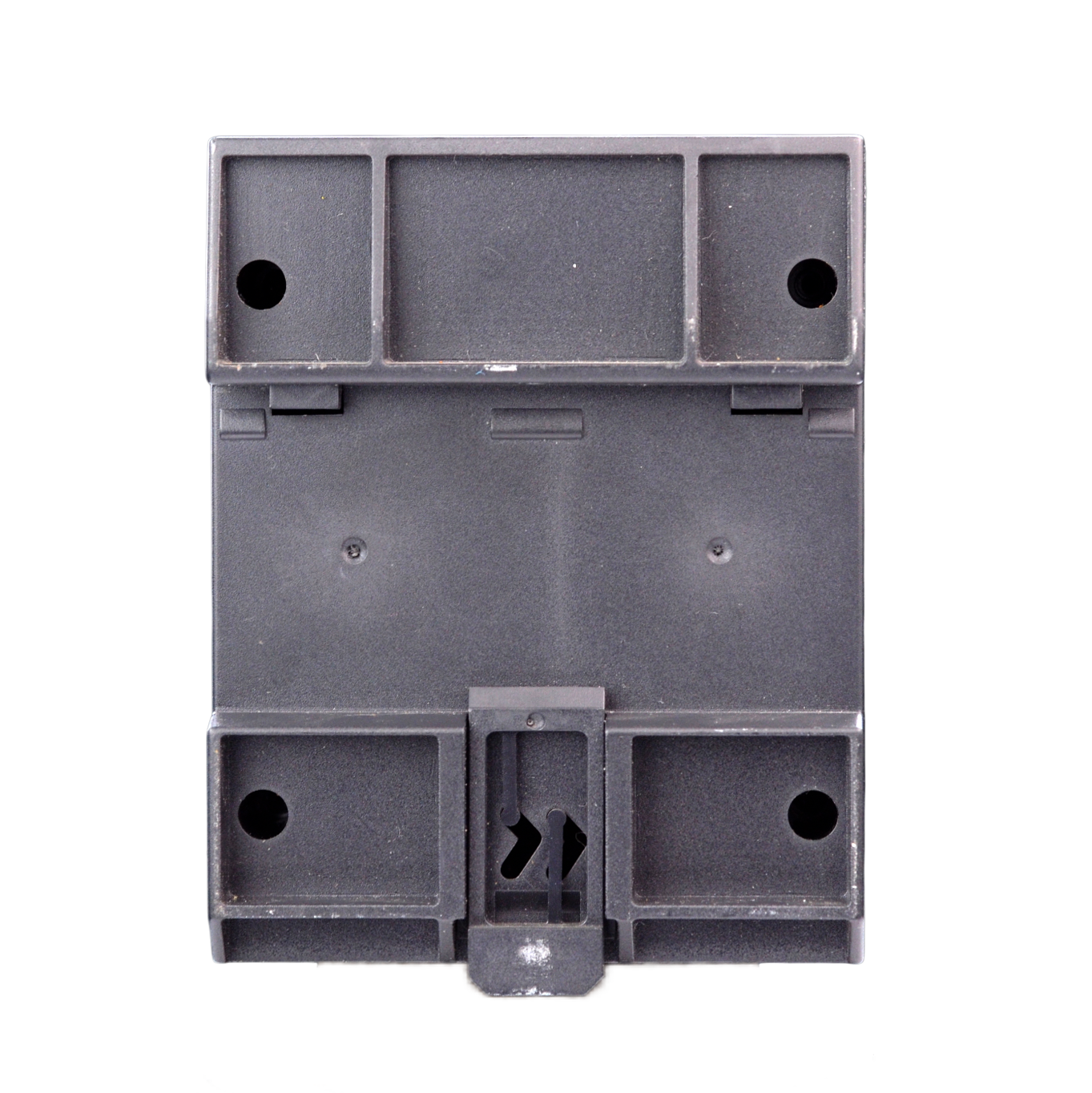

导轨快装
35mm标准导轨卡扣安装，体积小巧（72×90×69mm），配电柜内部署便捷。
柔性罗氏线圈
采用罗氏线圈传感器，无磁饱和问题，线性度好，安装时只需套入线路，不影响原系统运行。
选型说明
型号命名规则
| 型号 | 安装环境 | 功能-峰值 | 功能-能量 | 通讯-RS485 | 通讯-Zigbee | 通讯-Ethernet | 通讯-4G |
|---|---|---|---|---|---|---|---|
| FL-01222-R-Z | 室内版 | 1kA~120kA | 电荷量/单位能量 | 支持 | 支持 | --- | --- |
| FL-01212-R-Z | 室内版 | 1kA~120kA | --- | 支持 | 支持 | --- | --- |
| FL-01222-E | 室内版 | 1kA~120kA | 电荷量/单位能量 | --- | --- | 支持 | --- |
| FL-01212-G | 室内版 | 1kA~120kA | --- | --- | --- | --- | 支持 |
技术参数
基本参数
| 工作电压 | AC 220V±20% |
| 产品功耗 | 2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 160g |
| 外形尺寸 | 72*90*69mm (长宽高) |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
| 通讯方式 | RS485/Zigbee/Ethernet |
| 通讯协议 | Modbus协议/MQTT协议 |
智能监测功能
| 雷电流 | 8/20μs，10/350μs |
| 采集范围 | 1kA~120kA，±5% |
| 数据存储 | 100组，自动覆盖 |
| 极性 | 正/负极 |
| 发生时间 | 年.月.日.时.分.秒 |
| 能量 | 电荷量、单位能量 |
安装说明

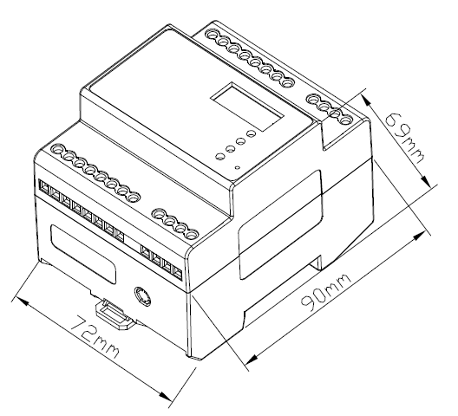

安装尺寸图
传感器说明
传感器类型
| 传感器类型 | 罗氏线圈互感器（柔性开口互感器） |
采用罗氏线圈互感器（柔性开口互感器），无磁饱和问题，线性度好，安装时只需套入线路，不影响原系统运行。
接口说明

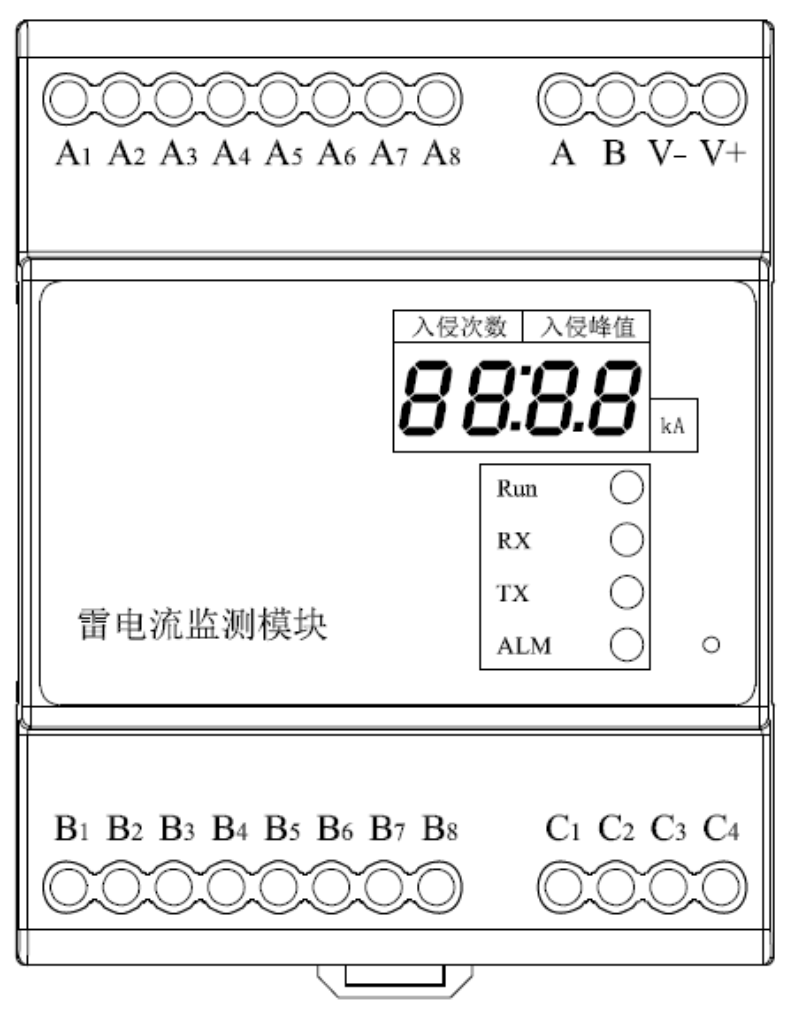

接线定义
| 端子 | 定义 |
|---|---|
| V+、V- | 电源输入DC5V（有AC220V供电时，此接口不需要接电源） |
| A、B | RS485总线接口 |
| A3、A4 | 电源输入AC220V，A3-火线，A4-零线 |
| C1、C2 | C1-罗氏线圈芯线，C2-罗氏线圈屏蔽层线 |
| 天线接口 | 无线通讯时，模块底部有天线接口 |
| 网口 | Ethernet通讯时，模块顶部有网线接口 |
核心要点
- 定义： 室内雷电流监测仪是FEXLINK用于配电柜内雷电流事件监测的设备，记录SPD泄放电流的峰值与时间。
- 核心能力： 支持室内导轨安装，记录雷击泄放电流峰值、极性、时间，配合SPD评估防护效果。
- 适用场景： 适用于配电柜、机房、机房PDU等室内SPD泄放电流监测场景。
- 相关产品： FSS智能型电涌保护器、室外雷电流监测仪、FG智能网关。
常见问题
Frequently Asked Questions
室内雷电流监测仪是什么？
室内雷电流监测仪是FEXLINK用于配电柜内雷电流事件监测的设备，记录SPD泄放电流的峰值与时间。
室内雷电流监测仪适用于哪些场景？
适用于配电柜、机房、机房PDU等室内SPD泄放电流监测场景。
室内雷电流监测仪与传统方案有什么区别？
相比普通雷击计数器，室内雷电流监测仪提供峰值与极性记录，便于SPD有效性评估。
室内雷电流监测仪如何安装和接入？
导轨安装于配电柜内，将感应线圈套于SPD接地线，连接RS485总线即可。
如何选购 FEXLINK 产品或预约演示？
可通过 FEXLINK 官网联系页面提交需求，或致电 0755-8653 6148 预约演示与选型咨询，工程师将根据应用场景提供匹配方案与报价。
