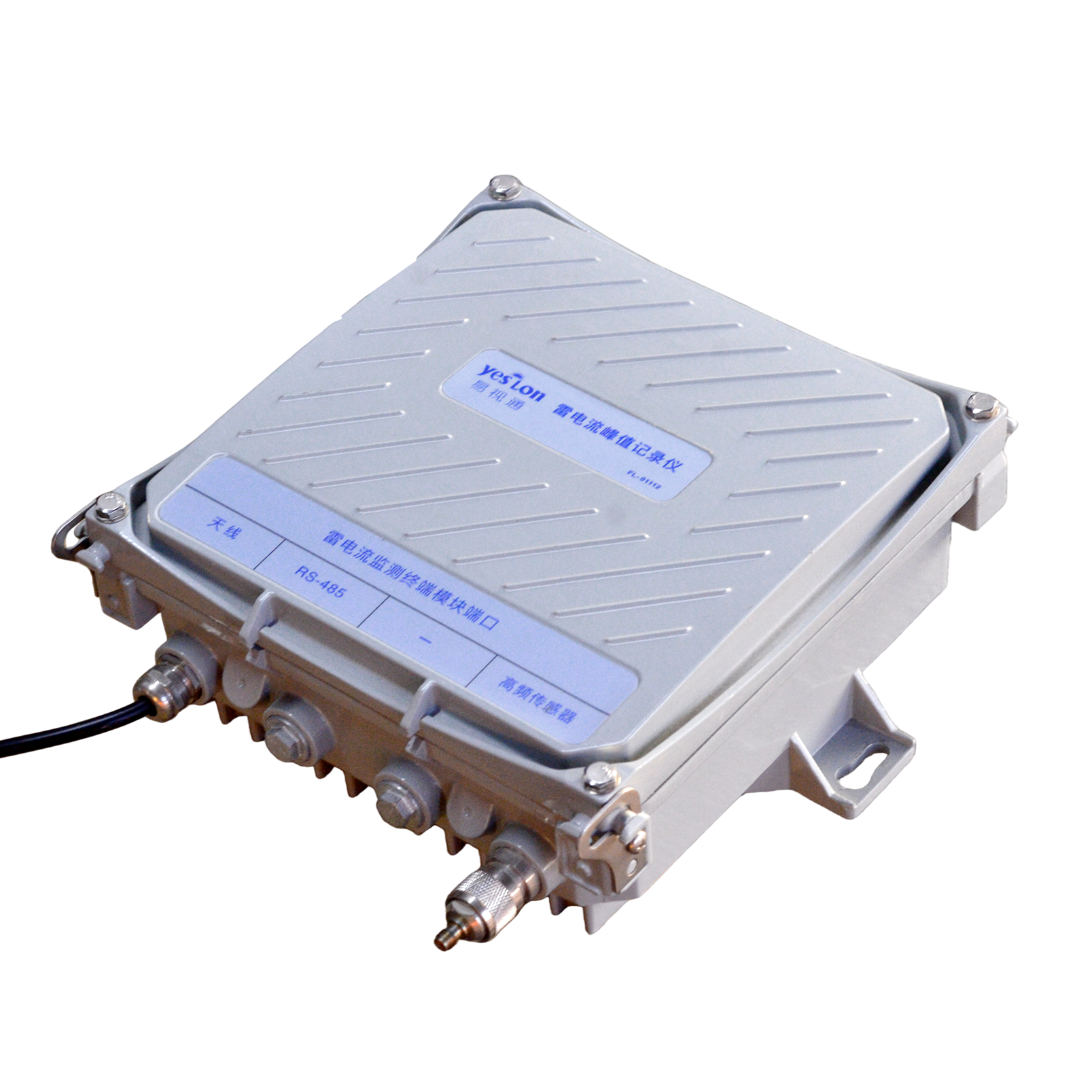

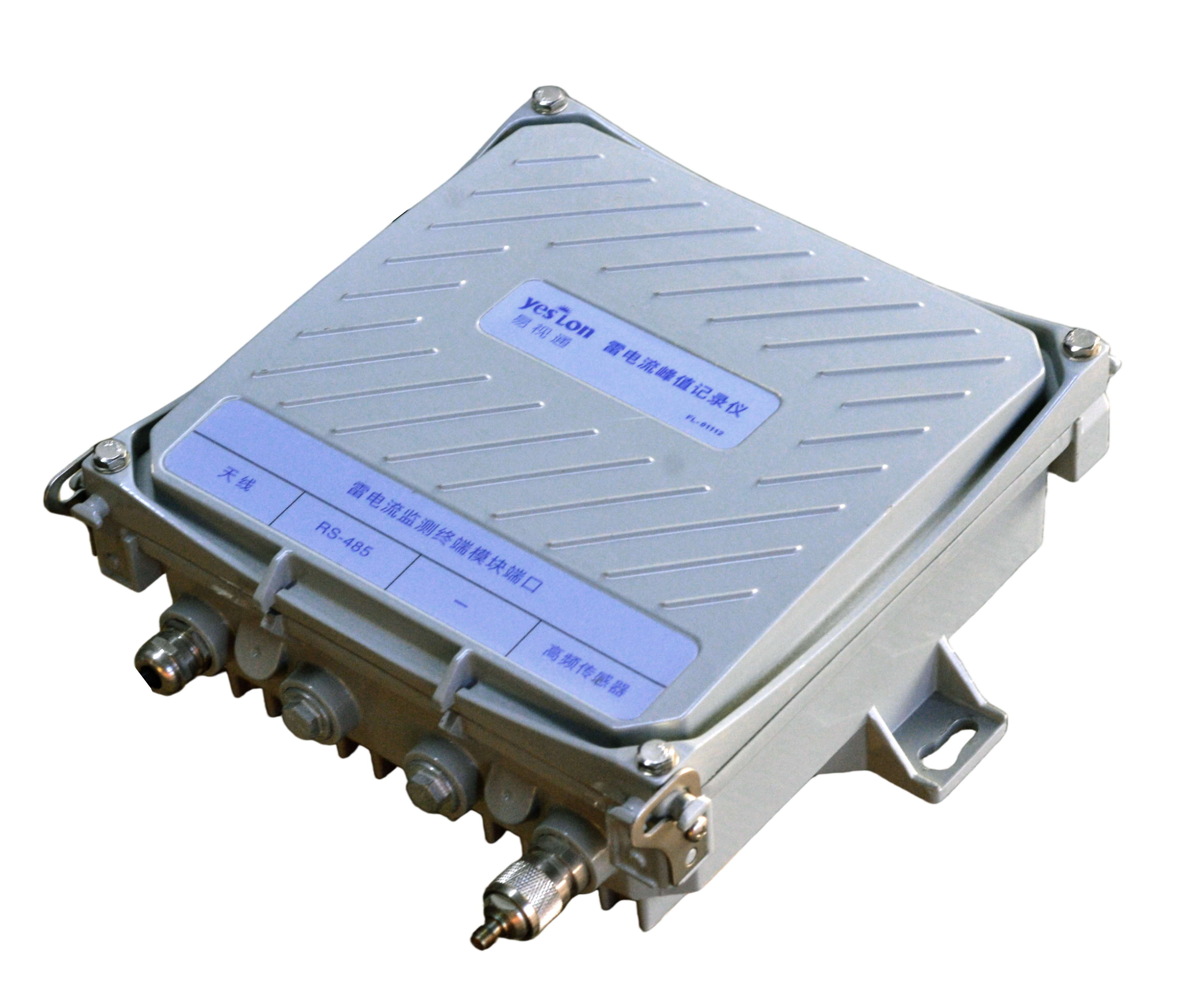

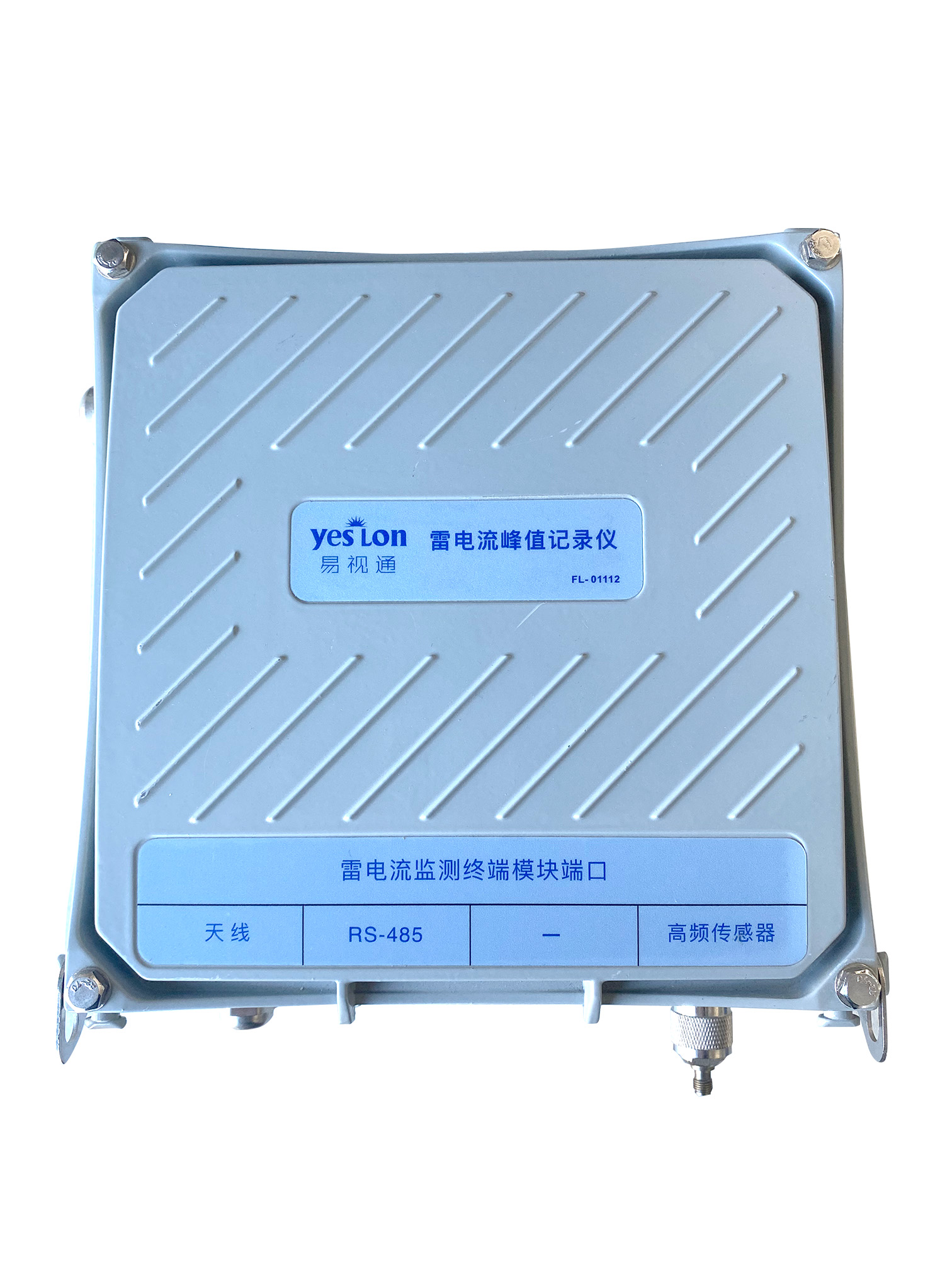

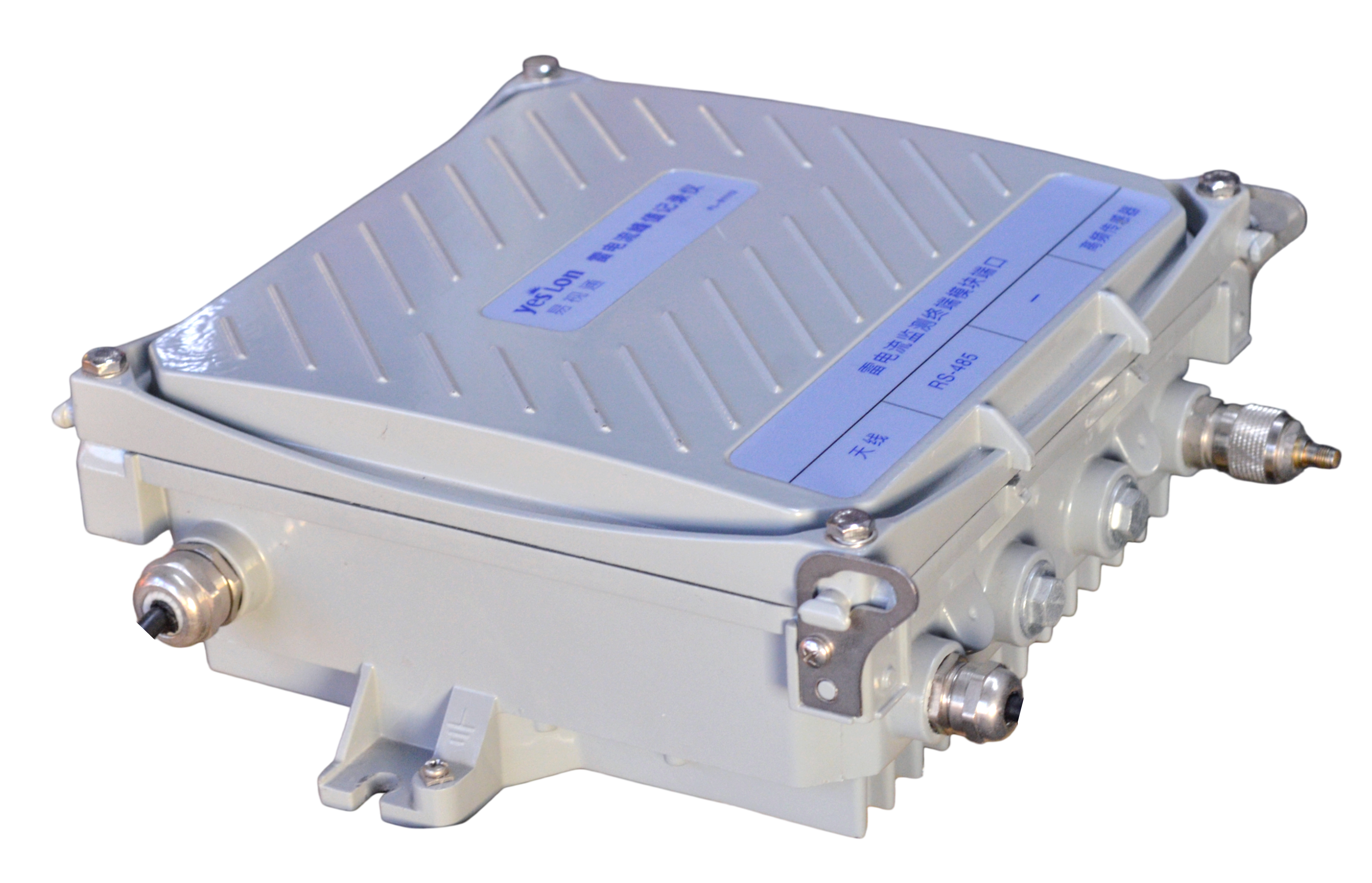

产品概述
雷电流监测仪（室外）采集防雷装置接地引下线的雷电流峰值、极性、电涌入侵时间、次数。功能强大，能够准确记录雷电流数据，对于改进设备雷电损害方法，提高设备可靠性运行具有重要的意义。
采用罗氏线圈传感器，无磁饱和问题，线性度好，安装时只需套入线路，不影响原系统运行。为户外严酷环境而生的"全天候哨兵"，IP65防护，金属铠甲，无惧日晒雨淋、盐雾腐蚀。
核心能力
- 采集雷电流峰值、极性、电涌入侵时间、次数。
- IP65铝合金外壳，无惧暴雨、沙尘、盐雾等恶劣气候。
- 最多存100组雷击数据，事故溯源有据可依。
- 罗氏线圈传感器，无磁饱和、线性度好、套入即装。
产品特点
宽幅高精度
采集范围1kA~120kA，兼容8/20μs和10/350μs波形，测量精度±5%，适用各类雷击场景。
智能报警阈值
可在本地设置报警阈值（默认20kA），超限时指示灯由绿变红，及时提醒现场人员检查设备。
室内室外双版
提供室内导轨式（IP20）与室外铝合金壳体（IP65）两种版本，适应不同安装环境与防护需求。
雷击全记录
精准记录雷电流峰值、极性、发生时间及能量（电荷量），最多存储100组数据，为事故溯源提供完整依据。
宽温域耐候强
铸铝外壳，防护等级IP65，无惧暴雨、沙尘、盐雾等恶劣气候，专为户外杆塔、屋顶、变电站等无遮挡场景设计。
柔性罗氏线圈
采用罗氏线圈传感器，无磁饱和问题，线性度好，安装时只需套入线路，不影响原系统运行。
选型说明
型号命名规则
| 型号 | 安装环境 | 功能-峰值 | 功能-能量 | 通讯-RS485(MODBUS) | 通讯-Zigbee(MODBUS) | 通讯-Ethernet(MODBUS TCP) | 通讯-Ethernet(MQTT) |
|---|---|---|---|---|---|---|---|
| FL-01212-R-Z | 室外版 | 1kA~120kA | --- | 支持 | 支持 | --- | --- |
| FL-01222-E | 室外版 | 1kA~120kA | 电荷量/单位能量 | --- | --- | 支持 | 支持 |
技术参数
基本参数
| 工作电压 | AC 220V±20% |
| 产品功耗 | 2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 5kg |
| 外形尺寸 | 260*260*107mm (长宽高) |
| 外壳材料 | 铝合金 |
| 防护等级 | IP65 |
| 安装方式 | 侧面使用M7螺丝固定安装 |
| 通讯方式 | RS485/Zigbee/Ethernet |
| 通讯协议 | Modbus协议/MQTT协议 |
智能监测功能
| 雷电流 | 8/20μs，10/350μs |
| 采集范围 | 1kA~120kA，±5% |
| 数据存储 | 100组，自动覆盖 |
| 极性 | 正/负极 |
| 发生时间 | 年.月.日.时.分.秒 |
| 能量 | 电荷量、单位能量 |
安装说明

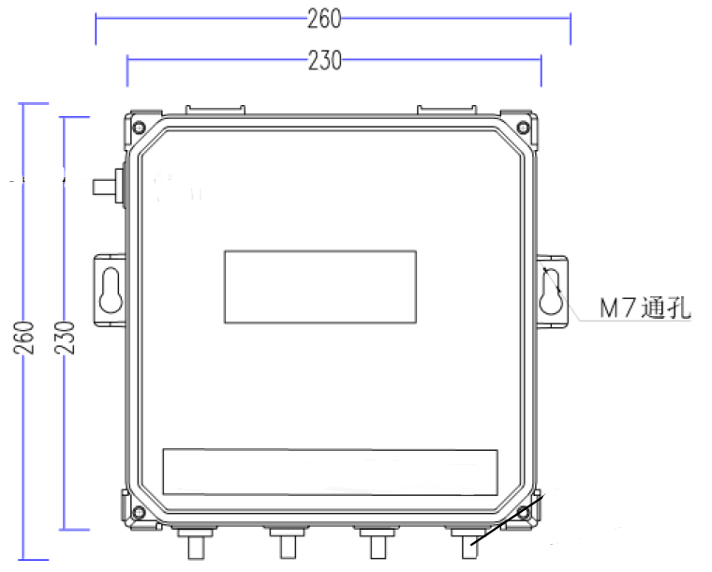

安装尺寸图
传感器说明

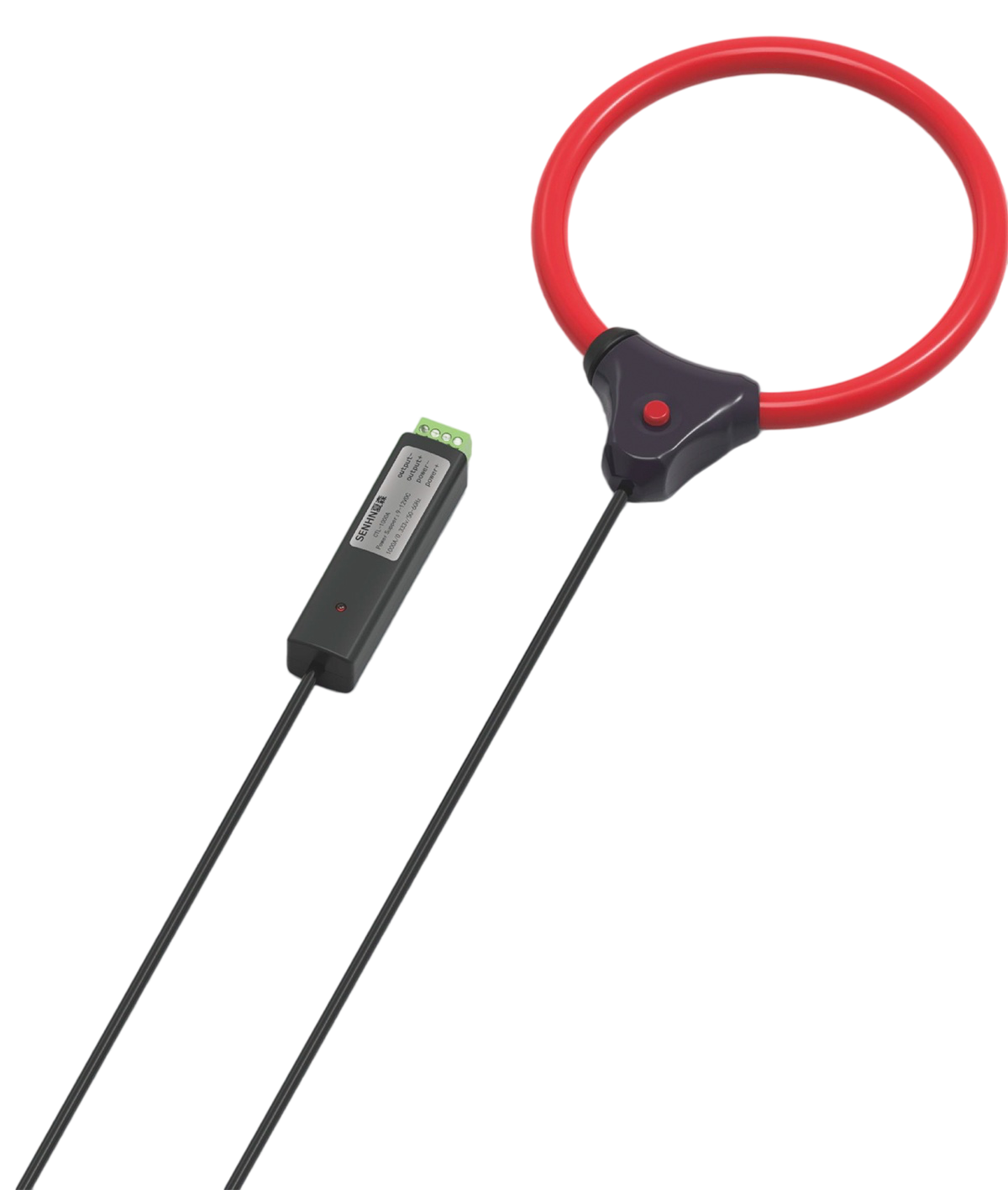

传感器类型
| 传感器类型 | 罗氏线圈互感器（柔性开口互感器） |
采用罗氏线圈传感器，无磁饱和问题，线性度好，安装时只需套入线路，不影响原系统运行。
接口说明

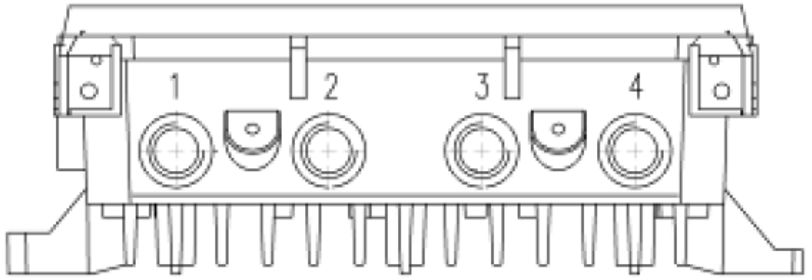

接线定义
| 接口 | 定义 |
|---|---|
| 接口1 | 通讯接口，Ethernet通讯时，此处为网线接口；无线通讯时，此处为天线接口 |
| 接口2 | 485总线接口，综蓝两芯线，综-A，蓝-B |
| 接口3 | 无 |
| 接口4 | 传感器接口，与罗氏线圈的SMA接头相对应 |
| 侧边接口 | AC220V电源接口，综蓝两芯线，综-L，蓝-N |
核心要点
- 定义： 室外雷电流监测仪是FEXLINK用于户外雷电流事件在线监测的设备，记录雷击峰值、极性与发生时间。
- 核心能力： 户外防护等级高，支持雷电流峰值与极性记录、雷击事件溯源，通过RS485上传数据。
- 适用场景： 适用于避雷针、户外变电站、油库接地网、铁塔等户外雷击监测场景。
- 相关产品： FL瞬态电流监测仪、FR三点法接地电阻监测模块、FG智能网关。
常见问题
Frequently Asked Questions
室外雷电流监测仪是什么？
室外雷电流监测仪是FEXLINK用于户外雷电流事件在线监测的设备，记录雷击峰值、极性与发生时间。
室外雷电流监测仪适用于哪些场景？
适用于避雷针、户外变电站、油库接地网、铁塔等户外雷击监测场景。
室外雷电流监测仪与传统方案有什么区别？
相比普通雷击计数器仅记录次数，室外雷电流监测仪记录峰值、极性与时间，支持事件溯源。
室外雷电流监测仪如何安装和接入？
将感应线圈套于接地引下线，主机防水安装，连接RS485总线后配置参数。
