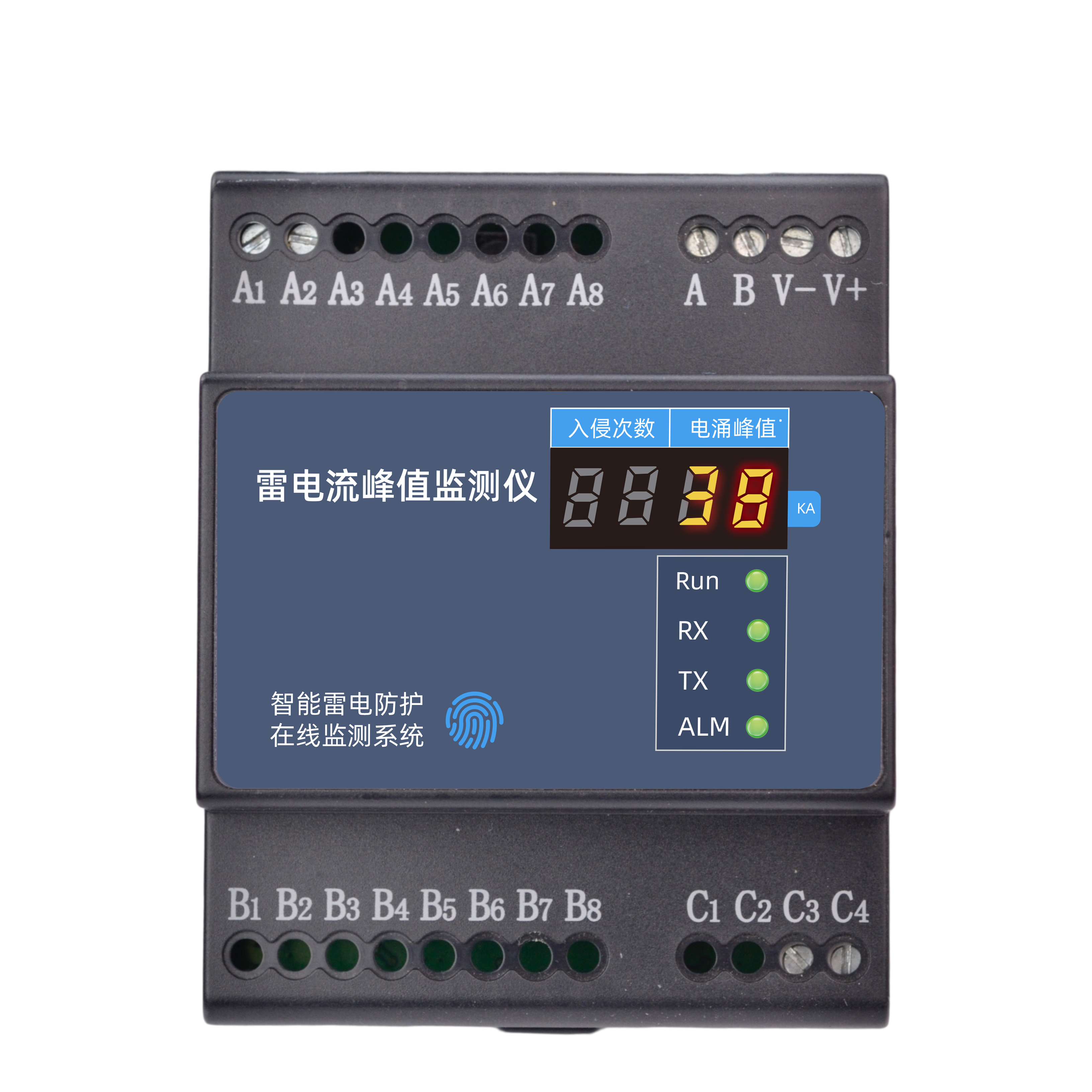

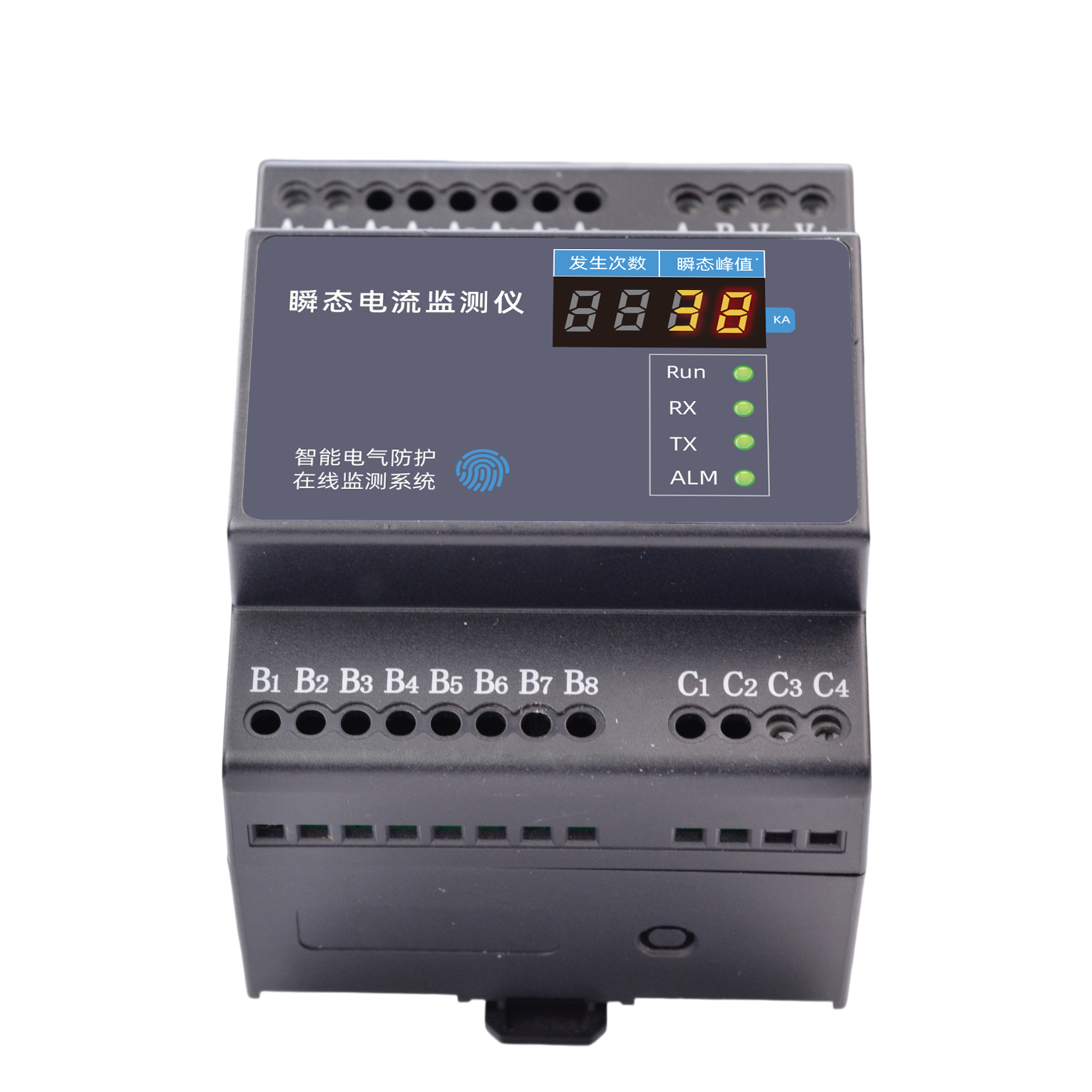

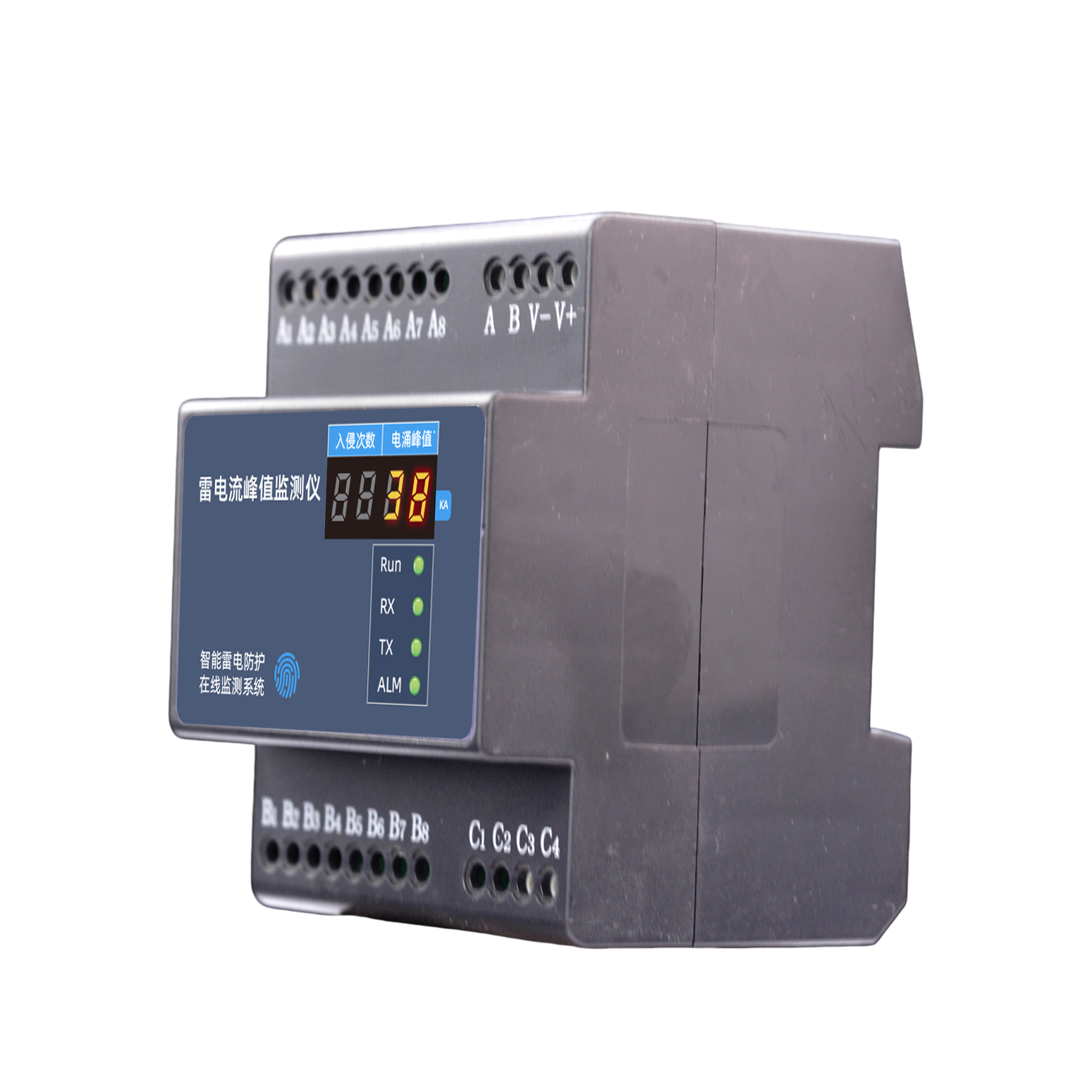

雷電流監測儀（室內）採集防雷裝置接地引下線的雷電流峰值、極性、電湧入侵時間、次數。功能強大，能夠準確記錄雷電流資料，對於改進裝置雷電損害方法，提高裝置可靠性執行具有重要的意義。
採用羅氏線圈感測器，無磁飽和問題，線性度好，安裝時只需套入線路，不影響原系統執行。精準記錄雷電流峰值、極性、發生時間及能量，最多存100組，事故溯源有據可依。
核心能力
- 採集雷電流峰值、極性、電湧入侵時間、次數。
- 羅氏線圈感測器，無磁飽和、線性度好、套入即裝。
- 最多存100組雷擊資料，事故溯源有據可依。
- 支援峰值+能量記錄，相容8/20μs與10/350μs波形。
Product Features
產品特點
雷擊全記錄
量程1kA~120kA，相容8/20μs與10/350μs波形，精度±5%，適配各類雷擊場景。
寬幅高精度
外殼材料：熱塑性材料UL94V0；安裝方式：導軌式安裝，極簡接入；防護等級：IP20。
快安裝（室內）
支援報警閾值現場設定（預設20kA），超限指示燈變紅，及時提醒運維人員。
本地報警可設
支援報警閾值現場設定，超限指示燈變紅，及時提醒運維人員。

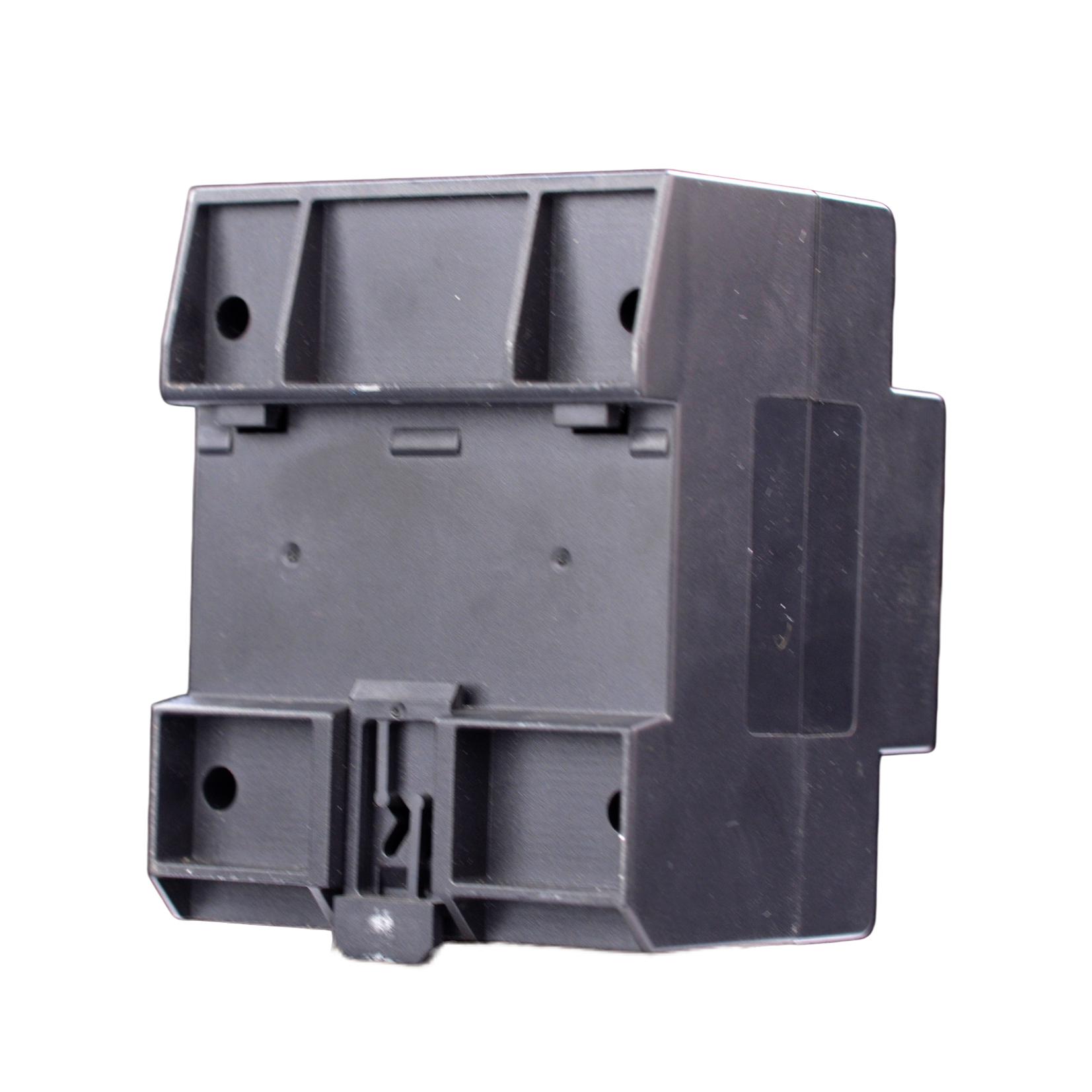

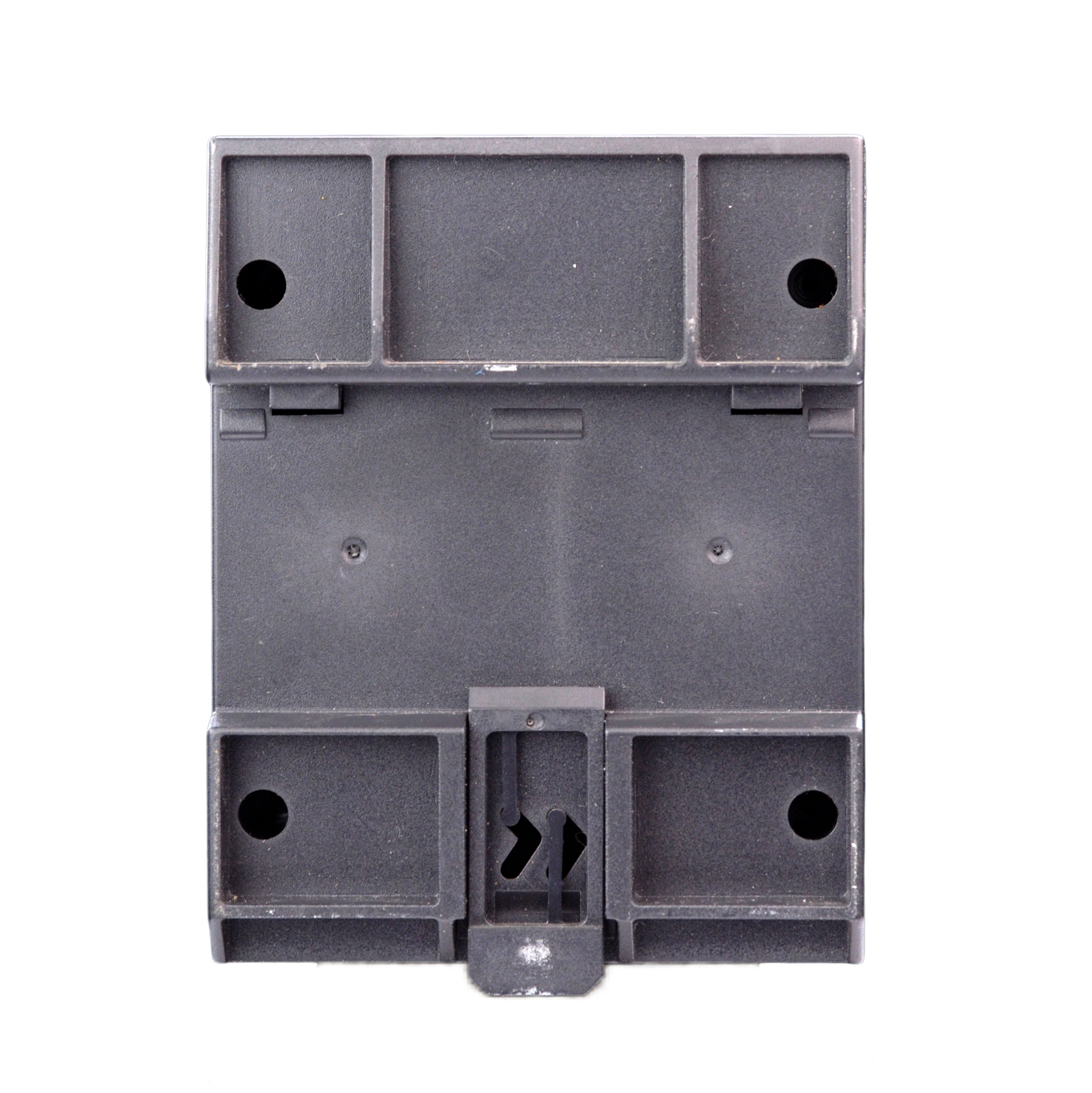

導軌快裝
35mm標準導軌卡扣安裝，體積小巧（72×90×69mm），配電櫃內部署便捷。
柔性羅氏線圈
採用羅氏線圈感測器，無磁飽和問題，線性度好，安裝時只需套入線路，不影響原系統執行。
Selection Guide
選型說明
型號命名規則
FL
-
0
1
2
2
2
R
FL
產品
雷電流（瞬態電流）監測模組
0
檢測範圍
0=1kA~120kA；1=0.1kA~1kA
1
路數
1=一路電流
2
功能
1=峰值；2=峰值+能量；3=波形；4=波形+能量
2
安裝方式
1=室外；2=室內
2
供電（預設220V）
1=DC12V；2=AC220V；3=太陽能；4=鋰電池
R
通訊方式
R=RS485；E=Ethernet；Z=Zigbee；G=4G（室外）
| 型號 | 安裝環境 | 功能-峰值 | 功能-能量 | 通訊-RS485 | 通訊-Zigbee | 通訊-Ethernet | 通訊-4G |
|---|---|---|---|---|---|---|---|
| FL-01222-R-Z | 室內版 | 1kA~120kA | 電荷量/單位能量 | 支援 | 支援 | --- | --- |
| FL-01212-R-Z | 室內版 | 1kA~120kA | --- | 支援 | 支援 | --- | --- |
| FL-01222-E | 室內版 | 1kA~120kA | 電荷量/單位能量 | --- | --- | 支援 | --- |
| FL-01212-G | 室內版 | 1kA~120kA | --- | --- | --- | --- | 支援 |
Technical Parameters
技術參數
基本參數
| 工作電壓 | AC 220V±20% |
| 產品功耗 | 2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 160g |
| 外形尺寸 | 72*90*69mm (長寬高) |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
| 通訊方式 | RS485/Zigbee/Ethernet |
| 通訊協議 | Modbus協議/MQTT協議 |
智慧監測功能
| 雷電流 | 8/20μs，10/350μs |
| 採集範圍 | 1kA~120kA，±5% |
| 資料儲存 | 100組，自動覆蓋 |
| 極性 | 正/負極 |
| 發生時間 | 年.月.日.時.分.秒 |
| 能量 | 電荷量、單位能量 |
Installation Instructions
安裝說明
a

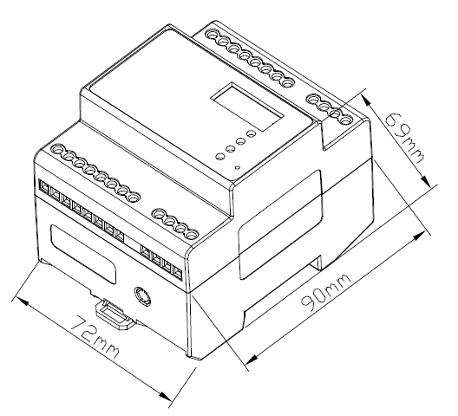

安裝尺寸圖
72mm
長度
90mm
寬度
69mm
高度
35mm
標準導軌
b
感測器說明
感測器型別
| 感測器型別 | 羅氏線圈互感器（柔性開口互感器） |
採用羅氏線圈互感器（柔性開口互感器），無磁飽和問題，線性度好，安裝時只需套入線路，不影響原系統執行。
c

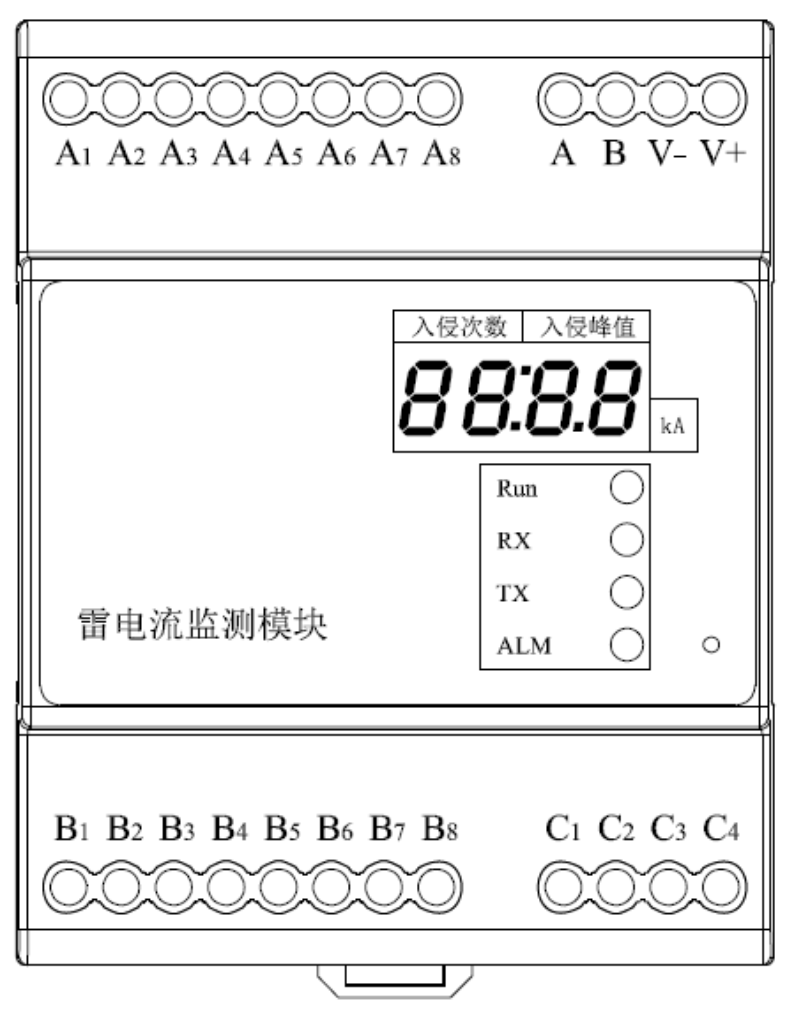

介面說明
接線定義
| 端子 | 定義 |
|---|---|
| V+、V- | 電源輸入DC5V（有AC220V供電時，此介面不需要接電源） |
| A、B | RS485匯流排介面 |
| A3、A4 | 電源輸入AC220V，A3-火線，A4-零線 |
| C1、C2 | C1-羅氏線圈芯線，C2-羅氏線圈遮蔽層線 |
| 天線介面 | 無線通訊時，模組底部有天線介面 |
| 網口 | Ethernet通訊時，模組頂部有網線介面 |
