Product Overview
產品概述

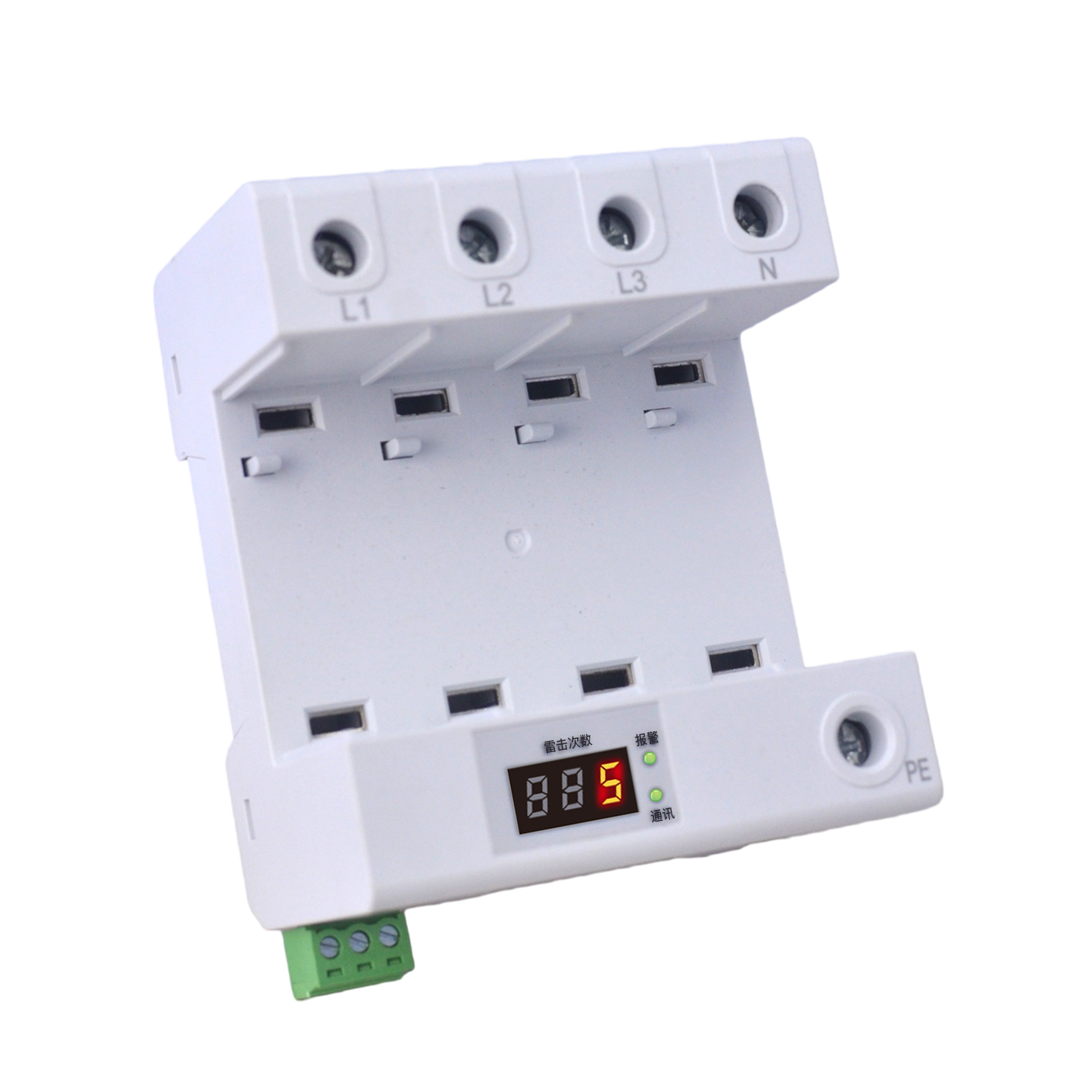

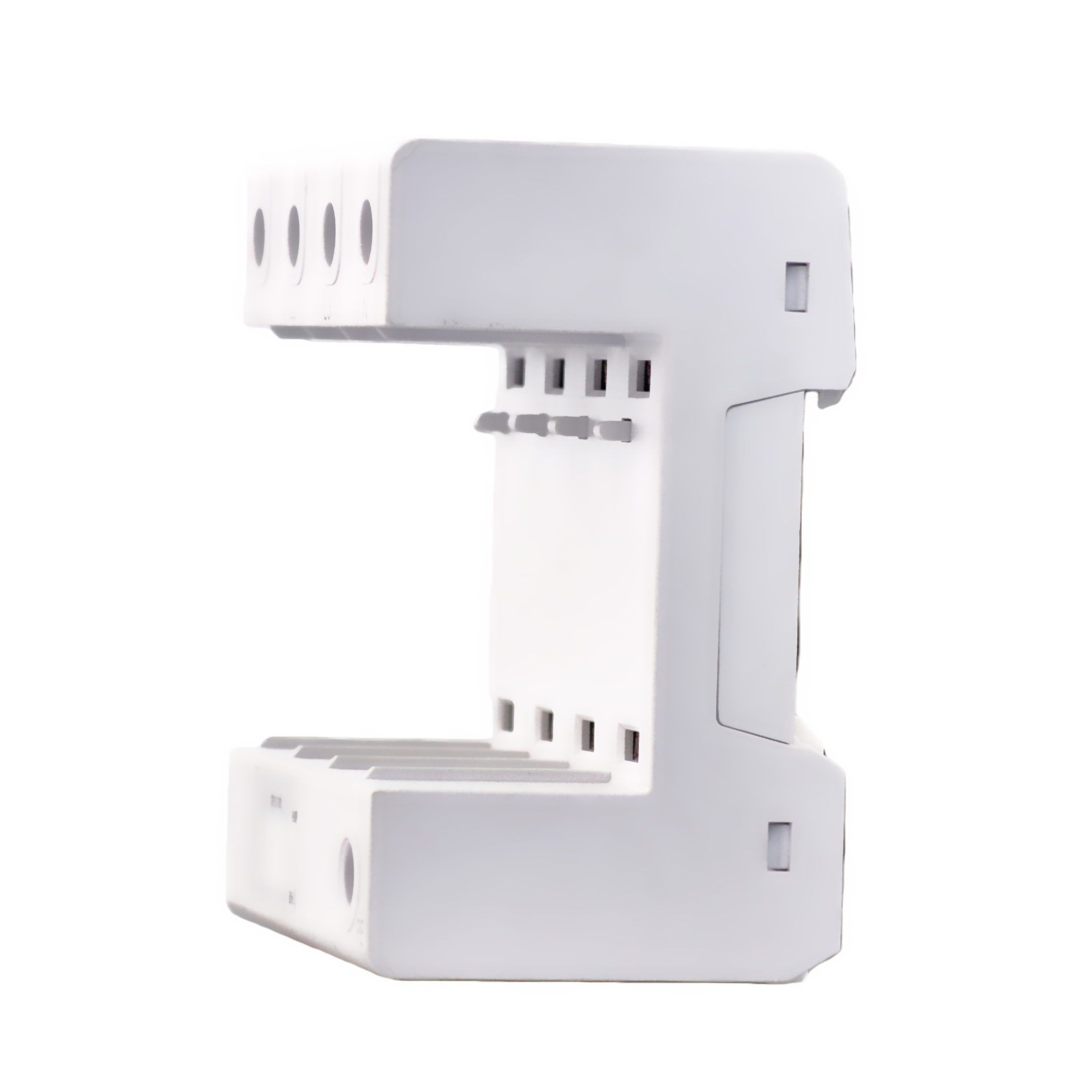

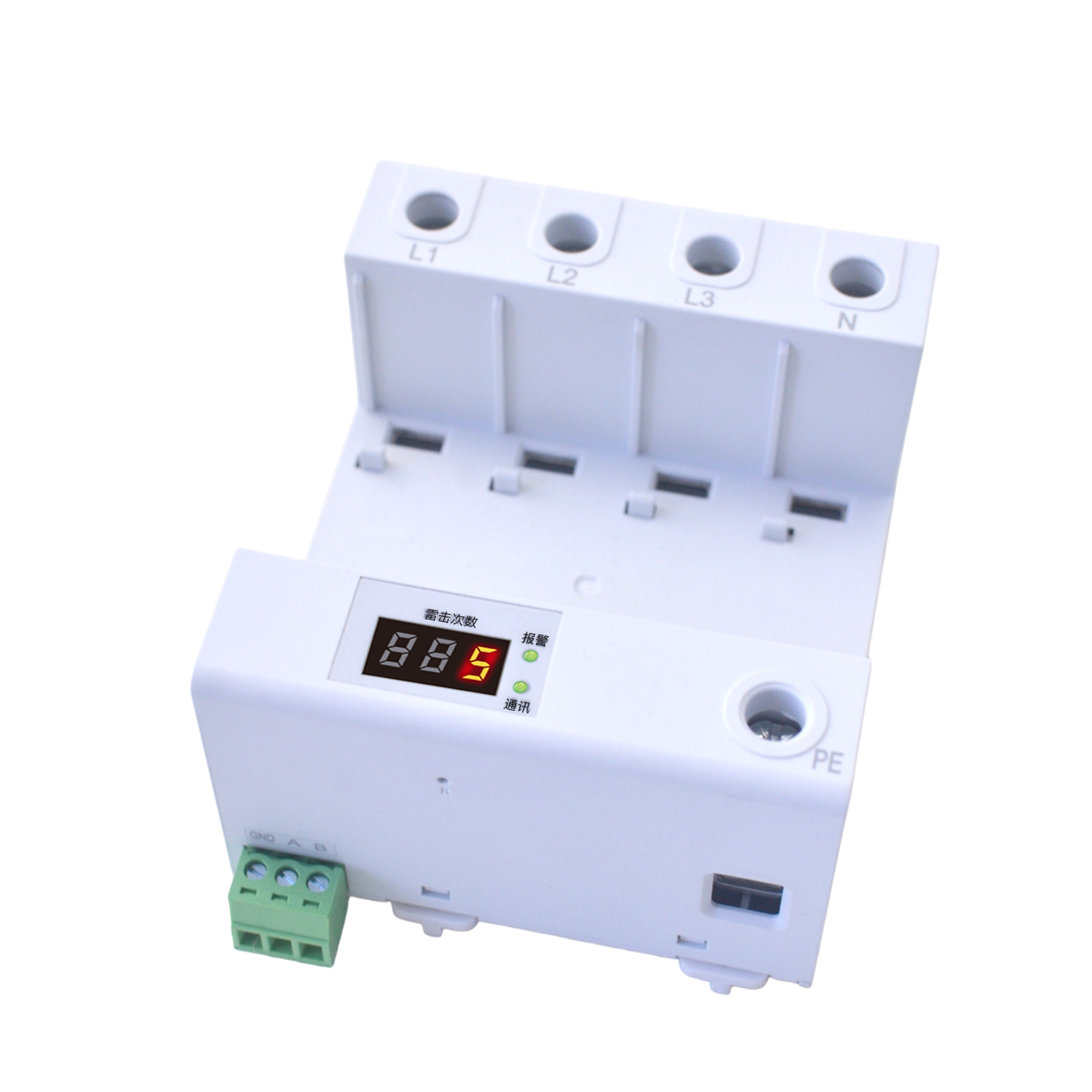

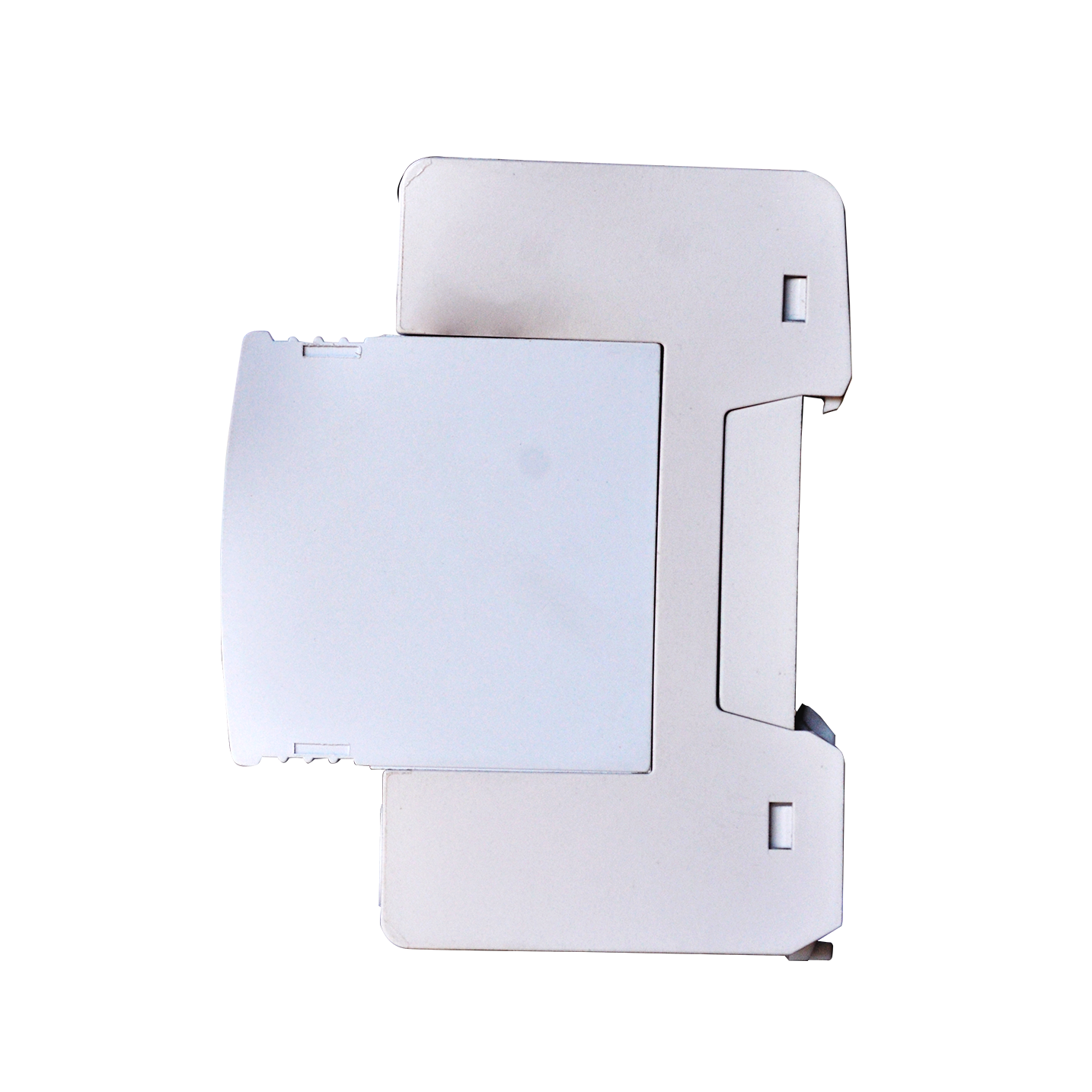

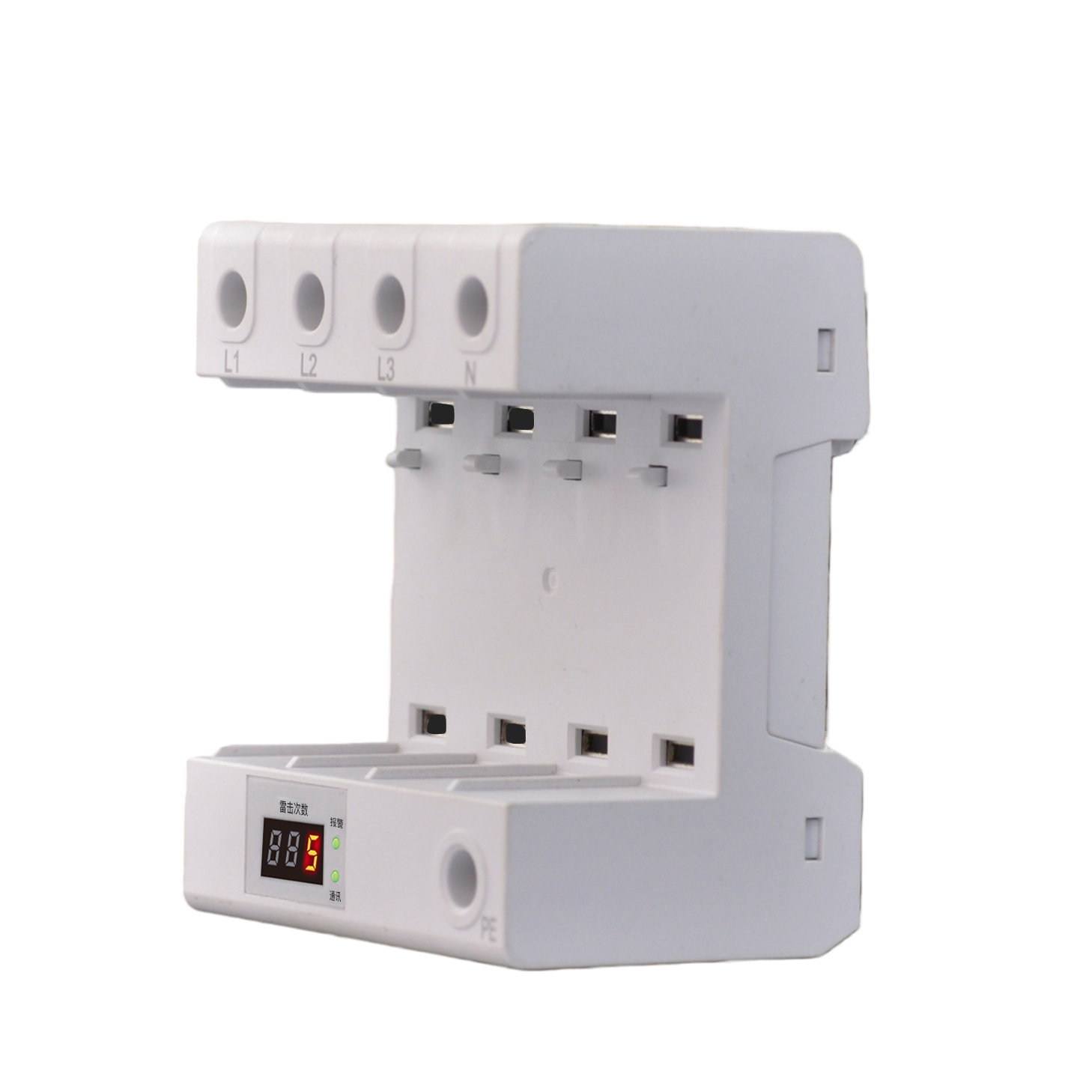

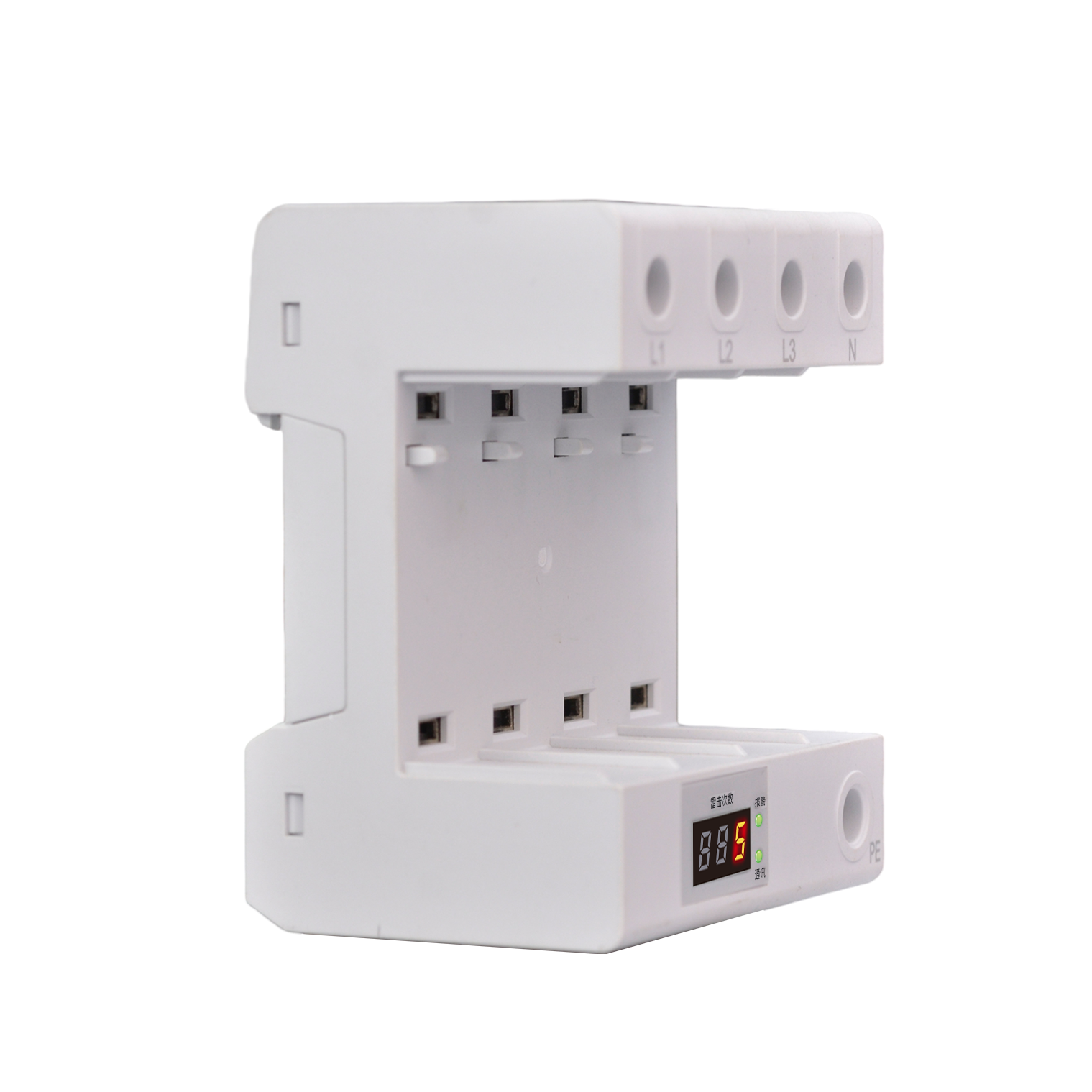

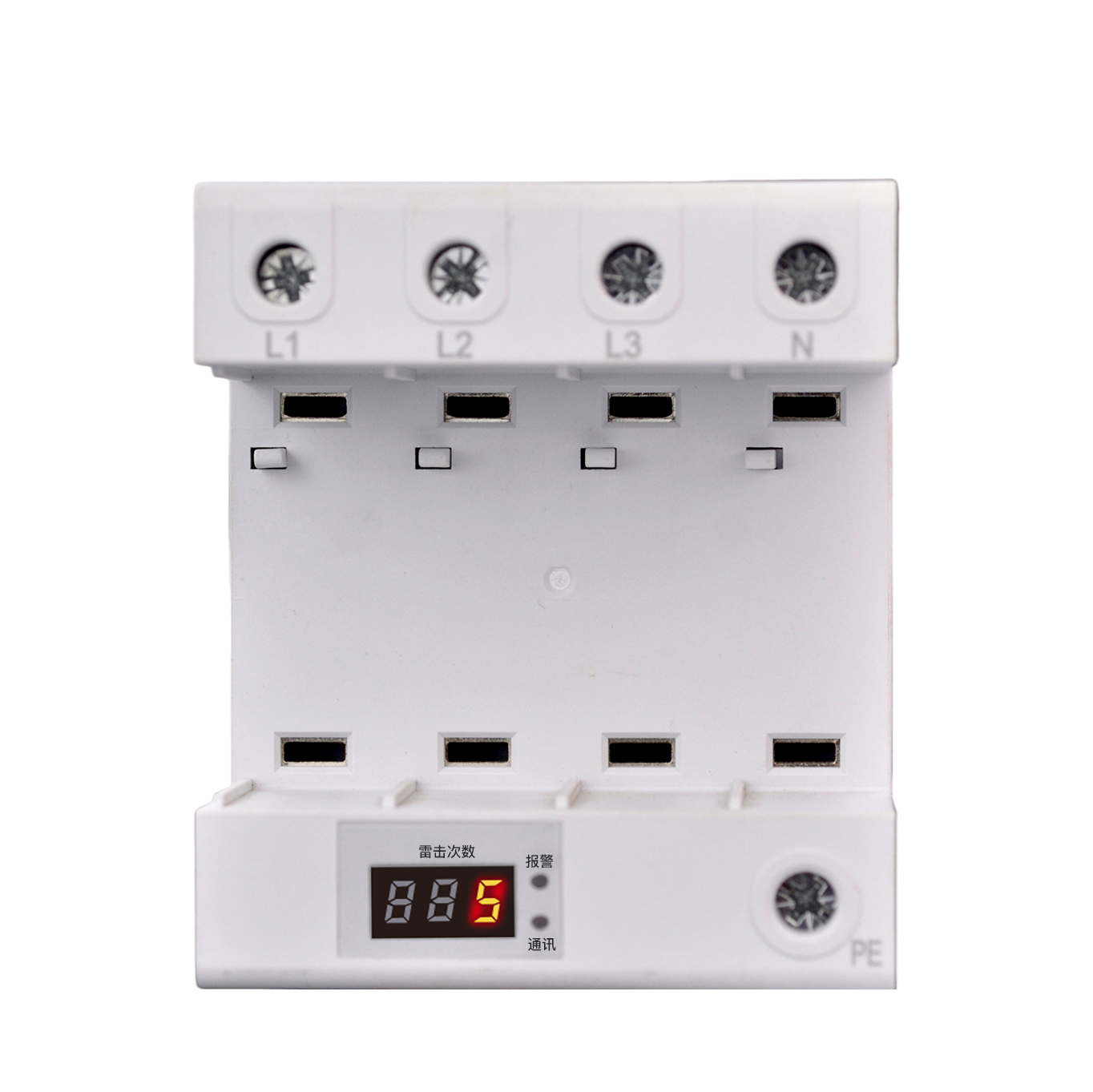

FSP防雷監測底座是插拔式智慧型浪湧保護器，外觀與傳統防雷器基本一致，常規防雷器的插拔模組可以直接插入底座。底座整合高精主控電路板，無需複雜的配置，插上端子即智慧。
產品涵蓋T2級防雷器的保護要求，部分T1級防雷器的保護要求，廣泛應用在各種領域的用電場景下。支援RS485通訊方式，輕鬆接入第三方監測平臺。集"採、測、傳、智"為一體，全內建感測器設計，但仍保留插拔式模組支援本地顯示，無需外部電源。
核心能力
- 插拔式設計，可適配常規模組，外觀精緻小巧。
- 集"採、測、傳、智"為一體，全內建感測器設計。
- 內建雷電感測器，雷擊計數0~9999次，最小觸發0.1kA。
- 實時監測SPD內部脫扣連線狀態，任意一路脫扣斷開即本地紅燈報警。
Product Features
產品特點
高度整合
產品涵蓋T2級防雷器的保護要求，部分T1級防雷器的保護要求，廣泛應用在各種領域的用電場景下。支援RS485通訊方式，輕鬆接入第三方監測平臺。
廣泛適用
溫度監測功能：內建式溫度感測器，時刻洞察電湧模組的溫度變化情況。雷擊計數功能：內建雷電感測器，高精準的捕捉雷電入侵資料等。
功能強大
支援聯動控制（匹配專用網關）、數碼管顯示、插拔式設計；外觀精緻小巧、可以輕鬆替換現有的防雷器。無需外接電源，支援快取功能、MODBUS標準協議。
便捷、小巧
外觀精緻小巧，可以輕鬆替換現有的防雷器；插拔式設計，可適配常規模組；插上端子即智慧，無需複雜的配置等。
脫扣遙信報警
實時監測SPD內部脫扣連線狀態，任意一路脫扣斷開即本地紅燈報警，第一時間提示失效風險，避免防雷失效引發事故。
多電源版本可選
提供AC220V供電版與DC5V供電版，適配不同配電櫃取電條件，選型靈活，部署便捷。
Selection Guide
選型說明
型號命名規則
FSP
-
2
1
0
0
0
-
R
FSP
產品
防雷監測器底座
2
電源
2=AC220V；1=DC5V
1
顯示
1=數碼管
0
遙信
1=有；0=無
0
雷擊計數
1=有；0=無
0
溫度
1=有；0=無
R
通訊方式
R=RS485
| 型號 | 供電 | 顯示 | 遙信輸入 | 雷擊計數 | 溫度監測 | 通訊方式 |
|---|---|---|---|---|---|---|
| FSP-21000-R | AC220V | 數碼管 | 1路 | 無 | 無 | RS485 Modbus |
| FSP-21100-R | AC220V | 數碼管 | 1路 | 有 | 無 | RS485 Modbus |
| FSP-11000-R | DC5V | 數碼管 | 1路 | 無 | 無 | RS485 Modbus |
| FSP-11100-R | DC5V | 數碼管 | 1路 | 有 | 無 | RS485 Modbus |
Technical Parameters
技術參數
基本參數
| 工作電壓 | AC 220V / DC 5V |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 155g |
| 外形尺寸 | 72*83*50mm（長寬高） |
| 外殼材料 | 熱塑性材料UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
| 顯示方式 | 數碼管 |
智慧監測功能
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
| 遙信輸入 | 監測SPD狀態（脫扣連線狀態） |
| 雷擊計數 | 0~9999次，最小觸發0.1kA |
| 溫度監測 | 內建測溫：-30~125℃，±1℃ |
| 本地報警 | 任意一路脫扣斷開即本地紅燈報警 |
| 快取功能 | 支援 |
| 聯動控制 | 支援（匹配專用網關） |
Installation Instructions
安裝說明
a

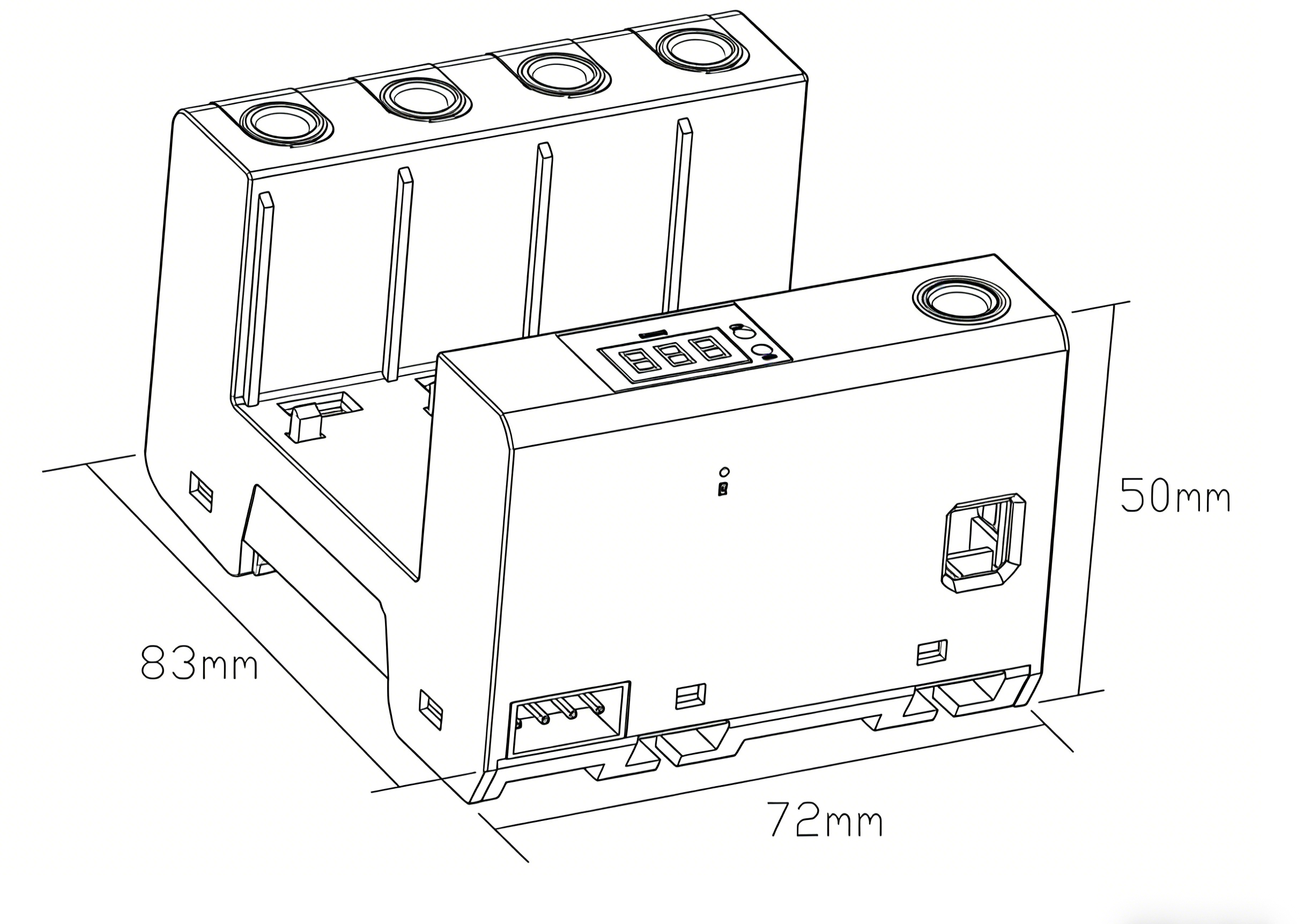

安裝尺寸圖
72mm
長度
83mm
寬度
50mm
高度
35mm
標準導軌
b

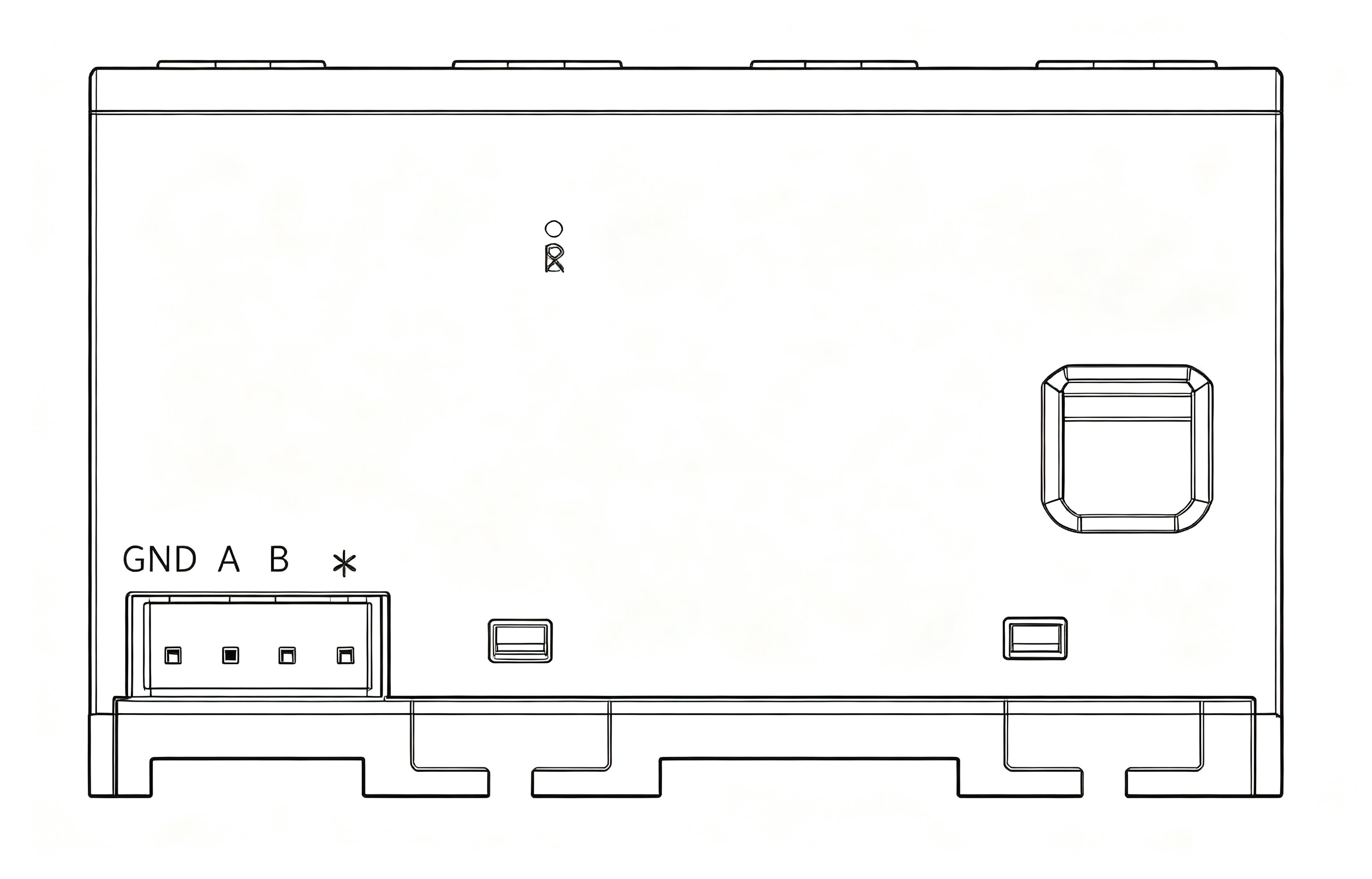

介面說明
介面定義
| 分類 | 編號 | 定義 |
|---|---|---|
| 防雷器 | L1 | A相 |
| L2 | B相 | |
| L3 | C相 | |
| N | 零線 | |
| PE | 地線 | |
| 電源 | * | 外接5VDC（外接供電版） |
| GND | 0V | |
| RS485通訊 | A | RS485 A端 |
| B | RS485 B端 | |
| 按鍵 | R | 設定及計數清零 |
