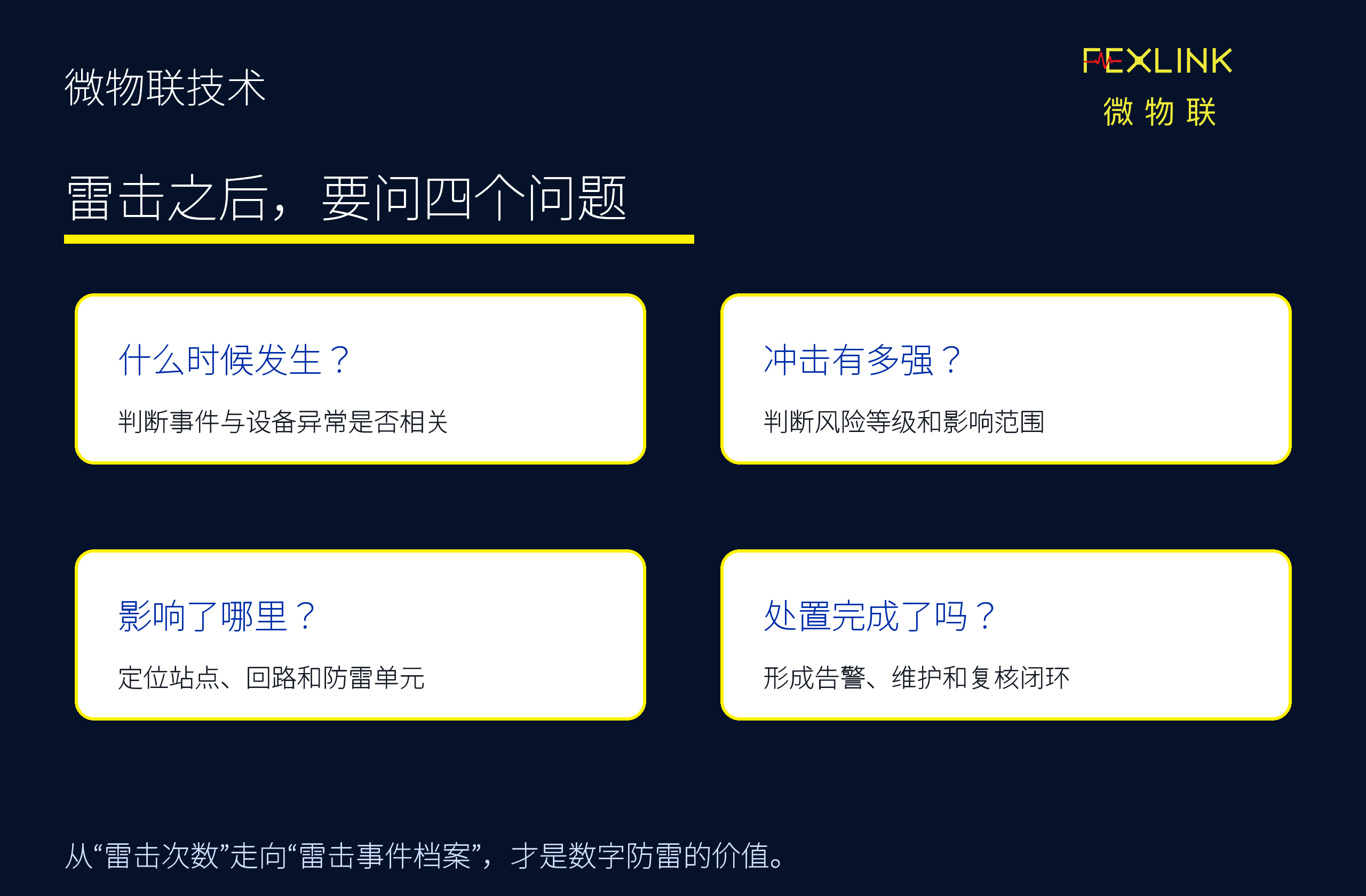

一句话直答:雷电流监测在防雷体系里的用途,是提供一个"事件级证据源"——回答这个防护对象有没有被雷击事件命中、命中的这一次有多强、以什么过程注入。而只记录次数的做法,只输出一个"发生过 N 次"的标量,不带幅值、能量、波形与单次事件区分度,只能回答"有没有",回答不了"强不强、要不要查、和器件状态对不对得上"。承接这套用途的是雷电流/瞬态电流监测仪:它可按需要记录事件的幅值、能量与波形,把一次事件还原成可追溯的过程记录。
先声明边界:把雷电流监测定位为"事件级证据源"、把"只记次数不够"作为由用途反推的结论,都是本文的编辑性技术论证,产品资料未以事实命题直接给出,也不构成标准、验收依据或效果承诺。文中产品、型号、参数、架构与平台事实全部锚定产品资料、可核验条目;产品资料未给出的事件记录字段规范与未核验的量化指标,本文不作补造。

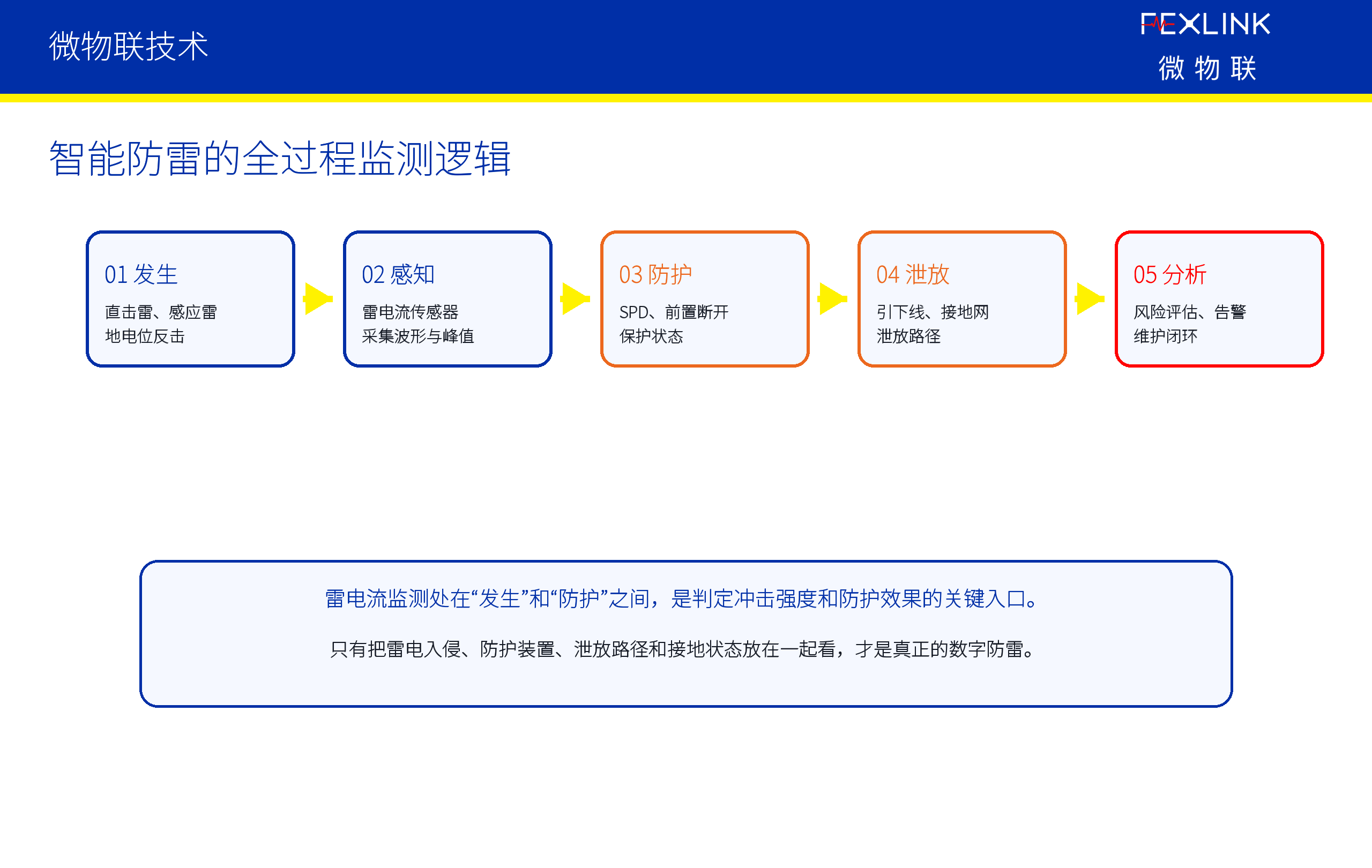

一、雷电流监测回答的是"事件",不是"状态"
防雷监测里最容易混淆的两类量,是状态量和事件量。状态量描述"器件此刻是什么样":漏流多大、温度多高、空开还合不合、地网阻值稳不稳;事件量描述"外部发生过什么"。产品资料把电涌保护器监测仪的监测要素列为遥信、空开状态、接地状态、雷击计数、漏流、温度与电压等(具体量程与精度以权威规格资料为准)。这些读数里,绝大多数在描述器件自身的状态,唯独"雷击计数"来自外部事件。
雷电流监测的独特用途,正是把"外部事件"这一侧补齐:它不回答"器件现在好不好",而回答"这里到底有没有被雷击中、击中的这一次有多强"。这是一个与状态类监测并列、不能相互替代的分工,也是"雷电流监测有什么用"的正面答案。
从产品定位看,产品线把雷电流监测与电涌保护器监测、SPD 监测、接地监测、网关等模块并列在智能防雷产品线下,并把它列在感知层采集模组中:它是一类独立的监测对象,而非附属字段。
二、它靠什么回答"这一击有多强"
事件级监测要成立,必须有能表达单次事件强度的量。产品资料给出的正是这套承接能力:检测范围可按幅值分档,大事件与小事件分别由不同测点覆盖;功能上可分档记录峰值、峰值+能量、波形、波形+能量等不同深度的过程信息。具体量程、型号与供电方式以权威规格资料为准。
这些量各自回答不同问题:峰值回答"这一击有多强",量程档决定大事件与小事件分别由哪类测点覆盖;能量回答"这一次持续注入了多少应力";功能档 1→4 的存在本身说明,从"只记一个强度数"到"记录一次事件的过程",是可选的深度层次。底层能力也指向同一件事:采集端以高响应速度抓取快速暂态电流过程,支撑对单次事件过程的记录。

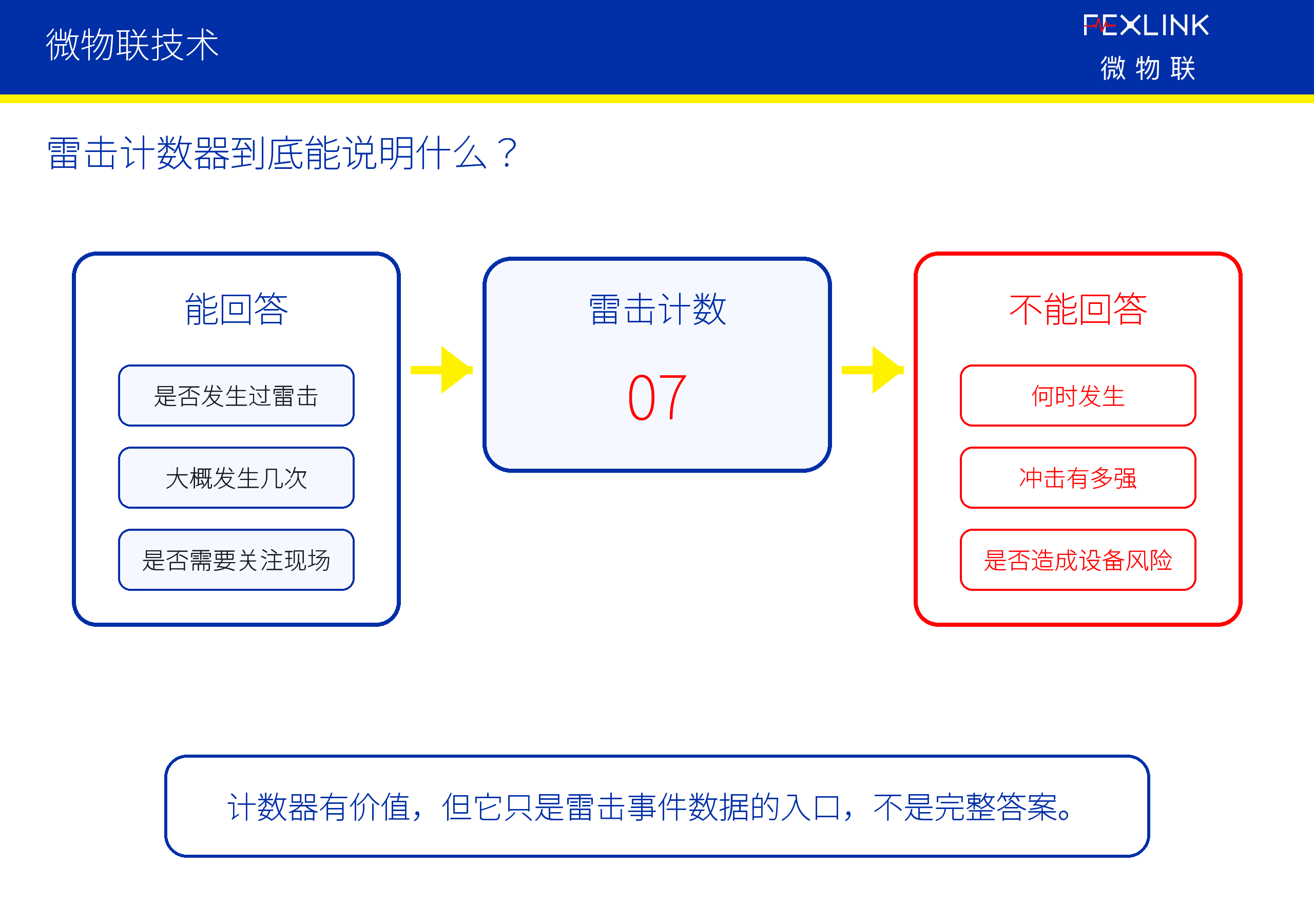

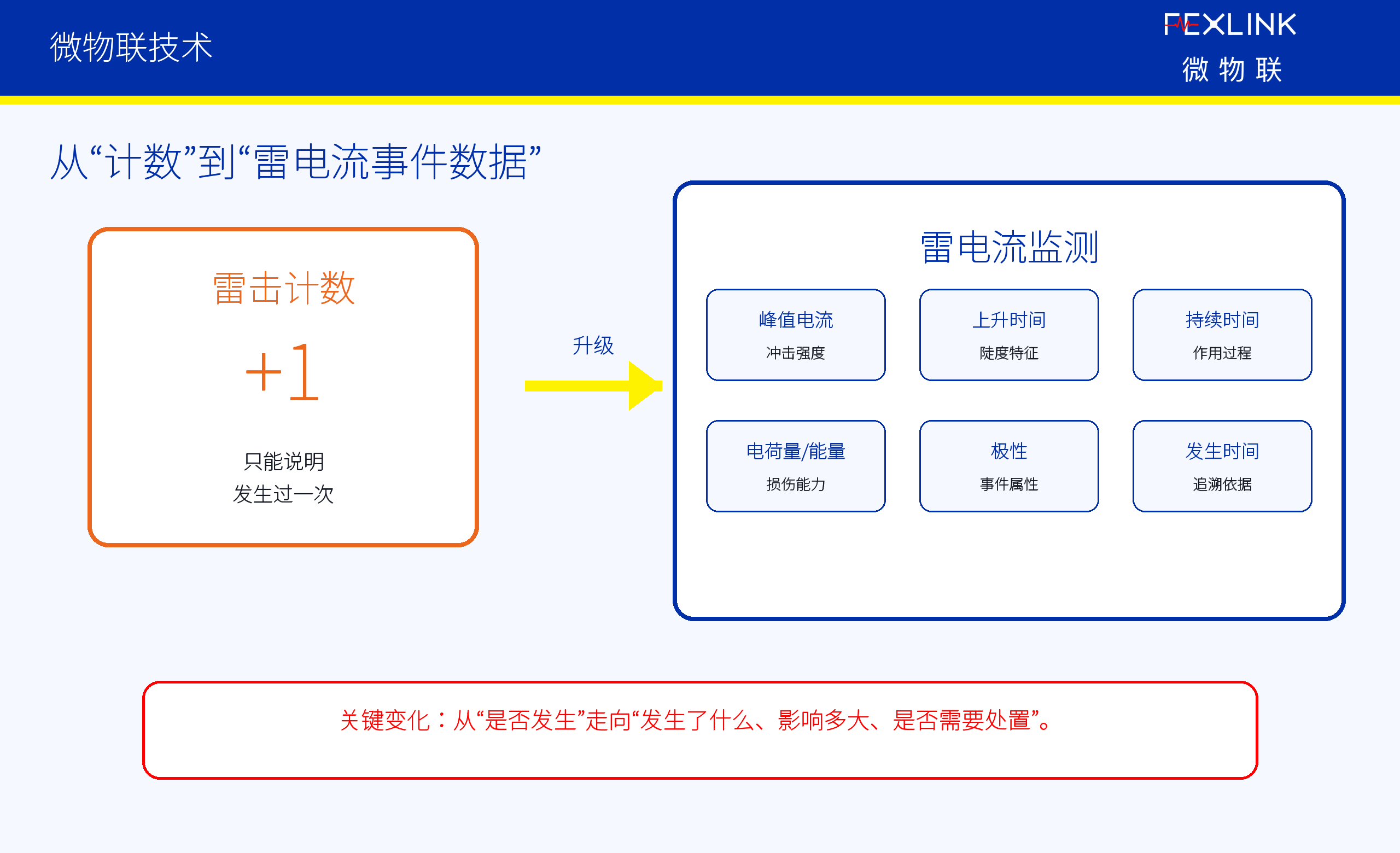

三、为什么"只记录次数"远远不够

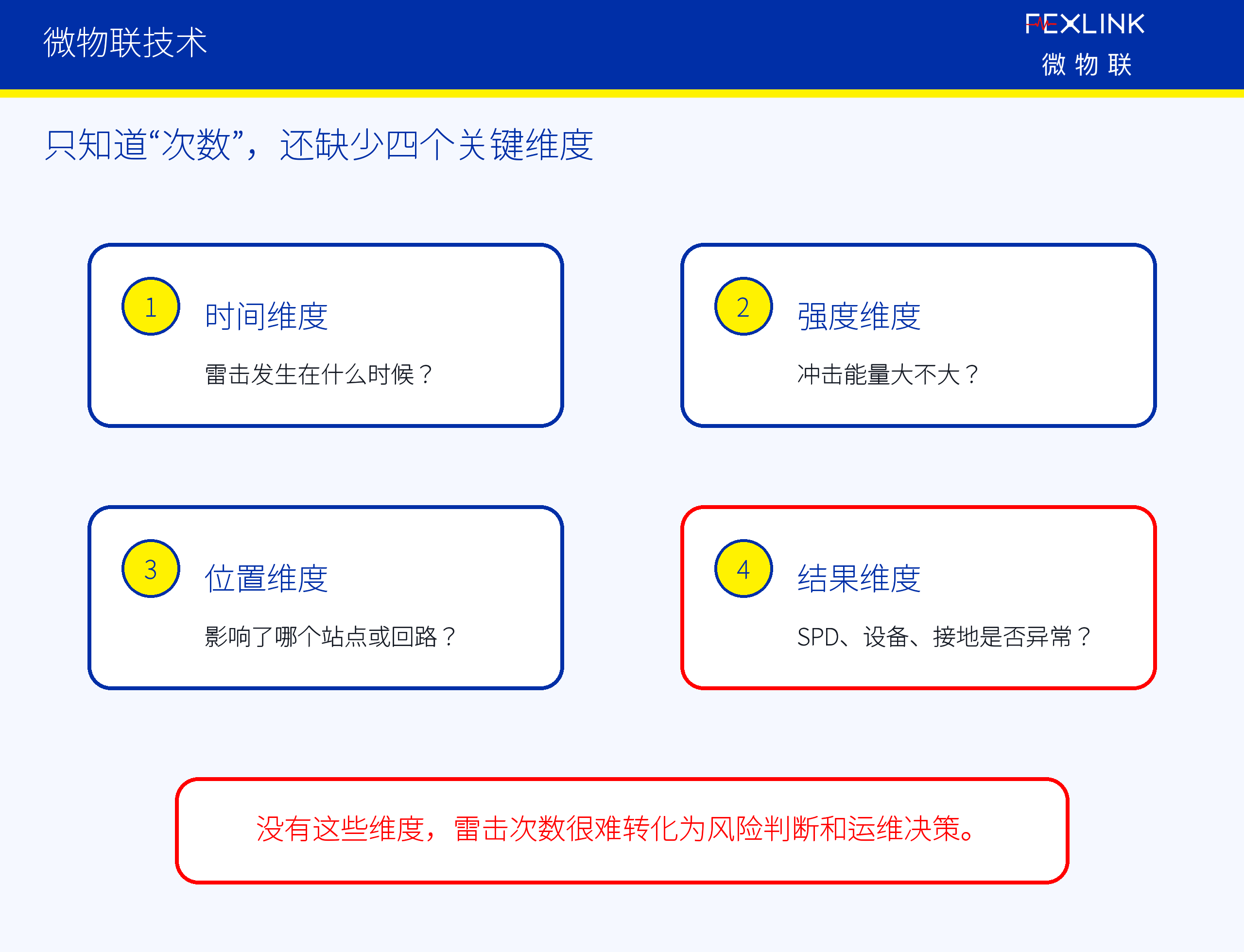

理解了用途,缺口的形状就清楚了。计数是标量累计,它至少在四个维度上不承载事件信息:
第一,没有幅值。计数不区分"刚过门限的小扰动"与"接近量程上限的强冲击",凡超过触发门限的放电都被计入同一个整数,不保留强度差异。
第二,没有能量。造成累积应力的往往不只是峰值,还有持续注入的能量;只计数无法表达这一次的过程剂量。

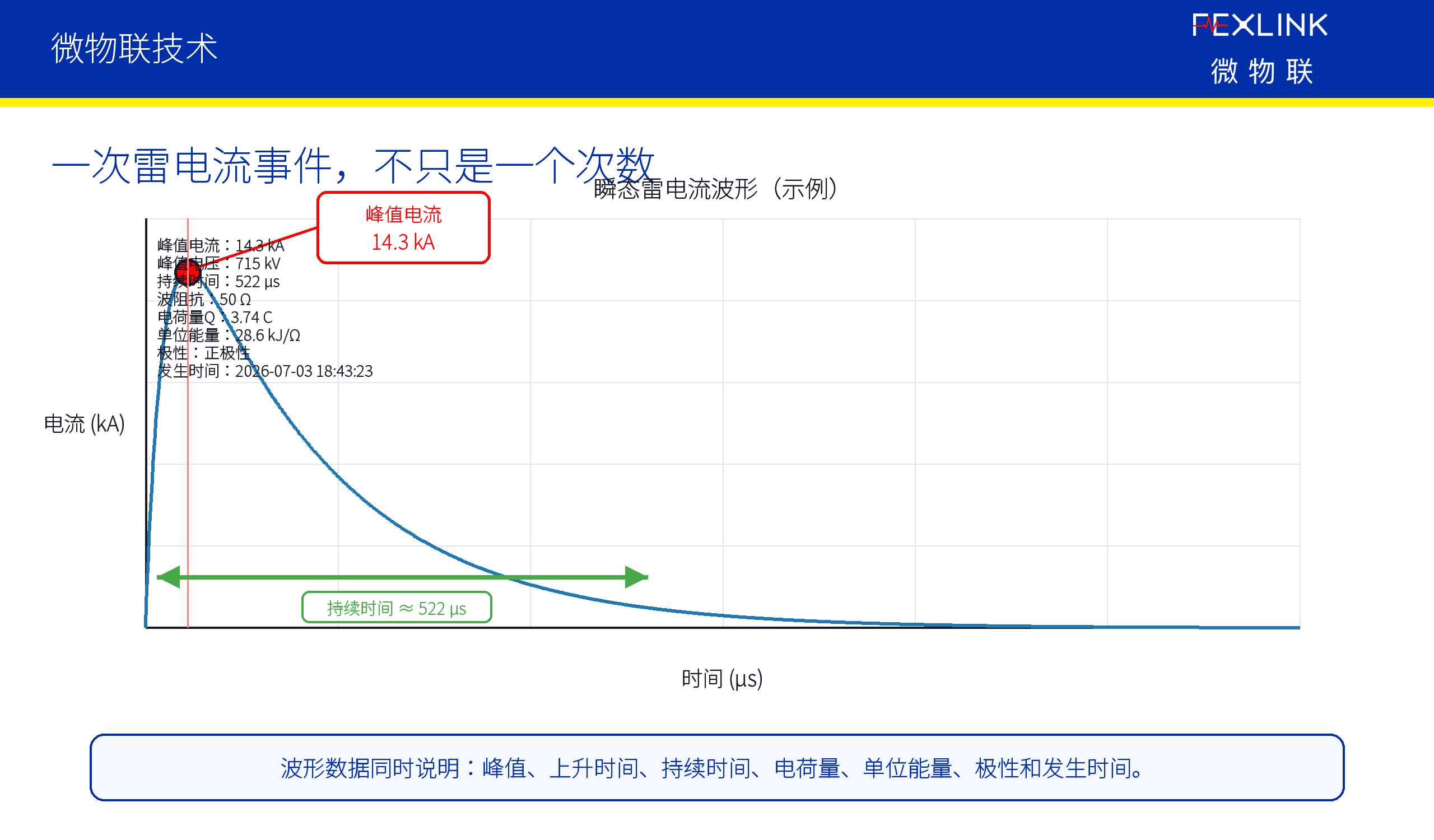

第三,没有波形。功能档 3/4 保留了波形维度,用于刻画事件的过程特征,而计数完全无法提供。
第四,没有"这一次"与"下一次"的区别:所有事件被压缩进一个不断增大的整数,事后无法回看单次现场。
还有一层更关键的关联缺口:事件只有与状态并置,才可能形成判断。单次事件的强度,要与"当时 SPD 是否正常、地网是否稳定"一起看—— 电涌保护器监测的状态读数、防雷监测终端的全要素监测、SPD 防雷底座的遥信输入与雷击计数、接地电阻监测仪的三极法在线阻值,共同提供状态侧读数。只有次数、没有事件画像,事件与状态就接不上,"器件受应力"与"地网异常"也就难以区分。这正是"只记次数远远不够"的实质。

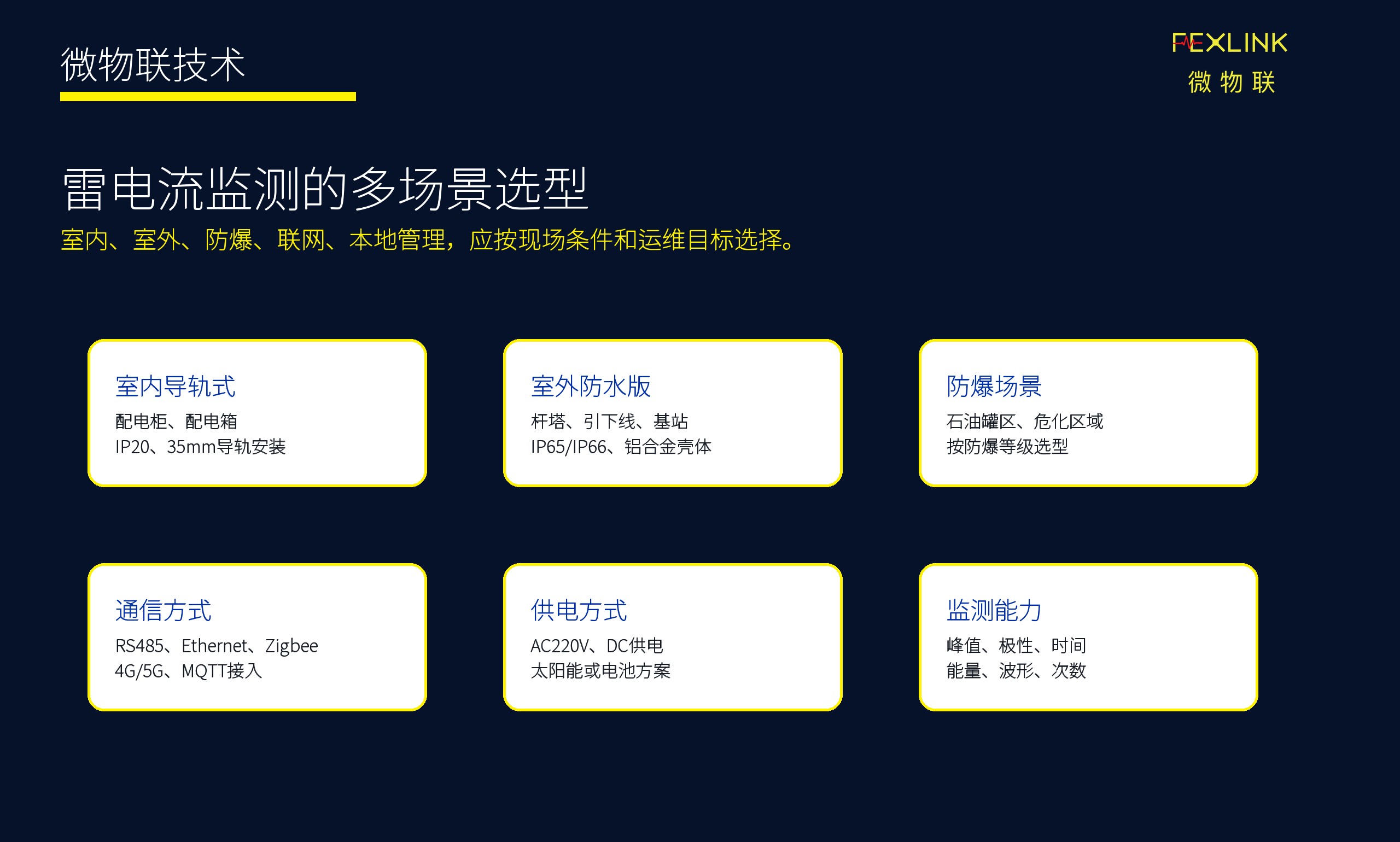

四、用途落到工程:量程、网关与场景组合
用途不是概念,而是选型与组合。若只需要建立"是否发生过",基础记录即可;若要回答"这一次有多强、过程如何",则需要带幅值、能量与波形功能的监测仪。保护器件侧的电涌保护器有分档的通流与残压特性,保护链本身存在明确的耐受边界(具体参数以权威规格资料为准)。
事件数据要上得来,还需网关与链路。协议转换型智能网关把下行的现场总线与无线信号转换为上行的网络协议,并把数据汇聚到物联网云平台;协议矩阵涉及设备下行 Modbus RTU、Zigbee、LoRa,设备上行 Modbus TCP/MQTT,以及网关级可选的行业协议。具体接口数量、容量、缓存与供电等工程参数以权威规格资料为准。
场景层面,场景对照把"油罐区/石化防雷防爆"列为"防爆型接地监测、雷电流监测与防雷器监测"的组合,把"变电站/牵引变电所地网在线监测"列为"接地监测、网关与云平台的组合",把"防雷器状态监测(存量 SPD 改造)"列为"电涌保护器监测、SPD 监测与防雷底座"。它们都不是"记一个次数"能交付的,而是"事件对象 + 状态对象 + 网关 + 平台"的组合。

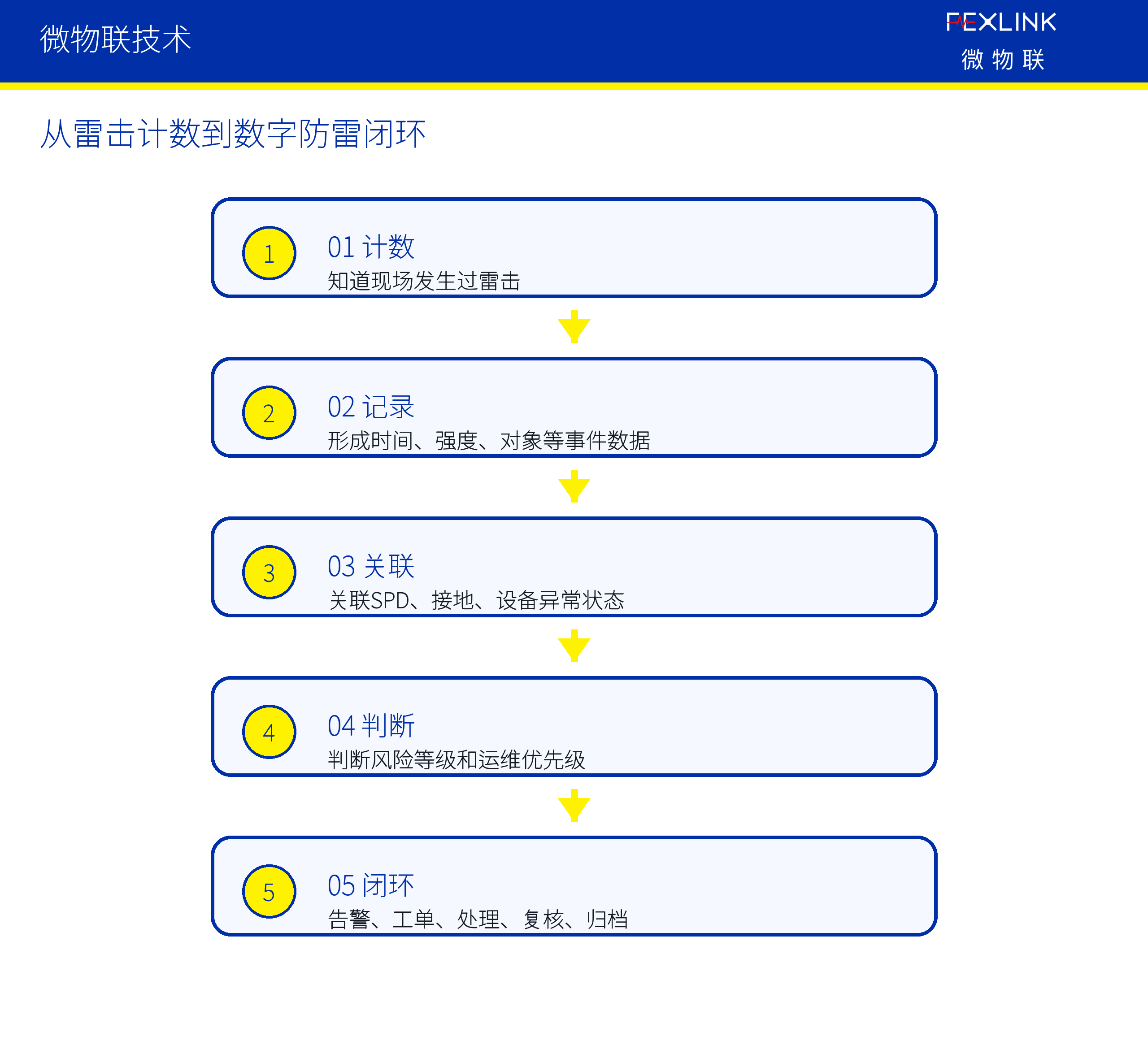

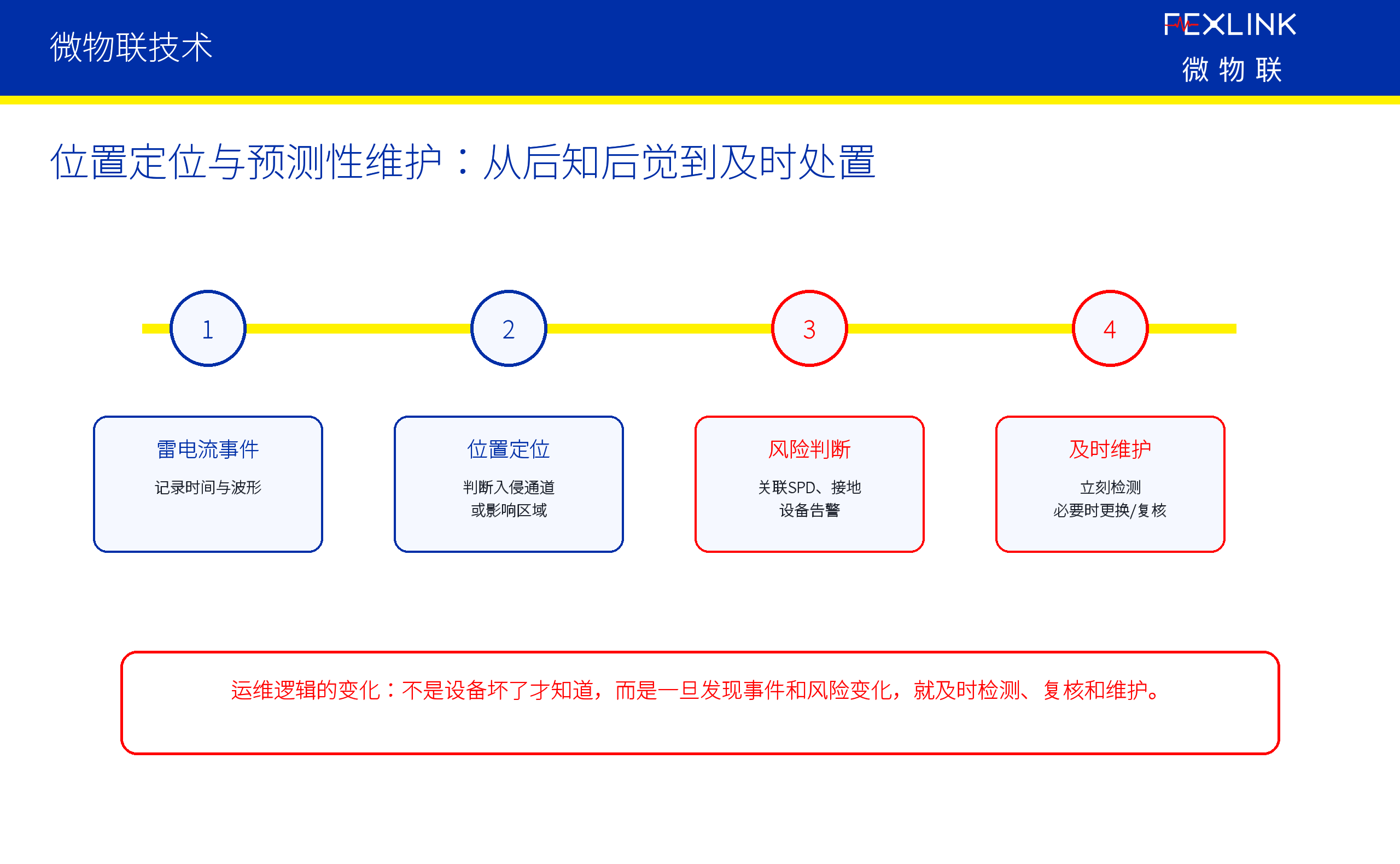

五、数据成为证据:判据与预警
事件记录要真正可用,还需要判据把它转成动作。平台侧通过多维度感知与趋势分析,把连续数据汇成可读的趋势与分级告警,并设置安全红线;其中安全红线"接地电阻异常开路"依据 GB 50057。平台也可对剩余电流等状态量的缓慢趋势漂移做分析,在读数仍处安全范围时提示复核。事件侧给出"发生了什么",状态侧给出"器件和地网还稳不稳",两者经平台汇成趋势与分级。
六、边界:本文不主张什么
一,"雷电流监测是事件级证据源"与"只记次数不够"是本文的编辑性技术论证,产品资料未以事实命题给出;它不构成标准、规范、验收依据或运维规程。

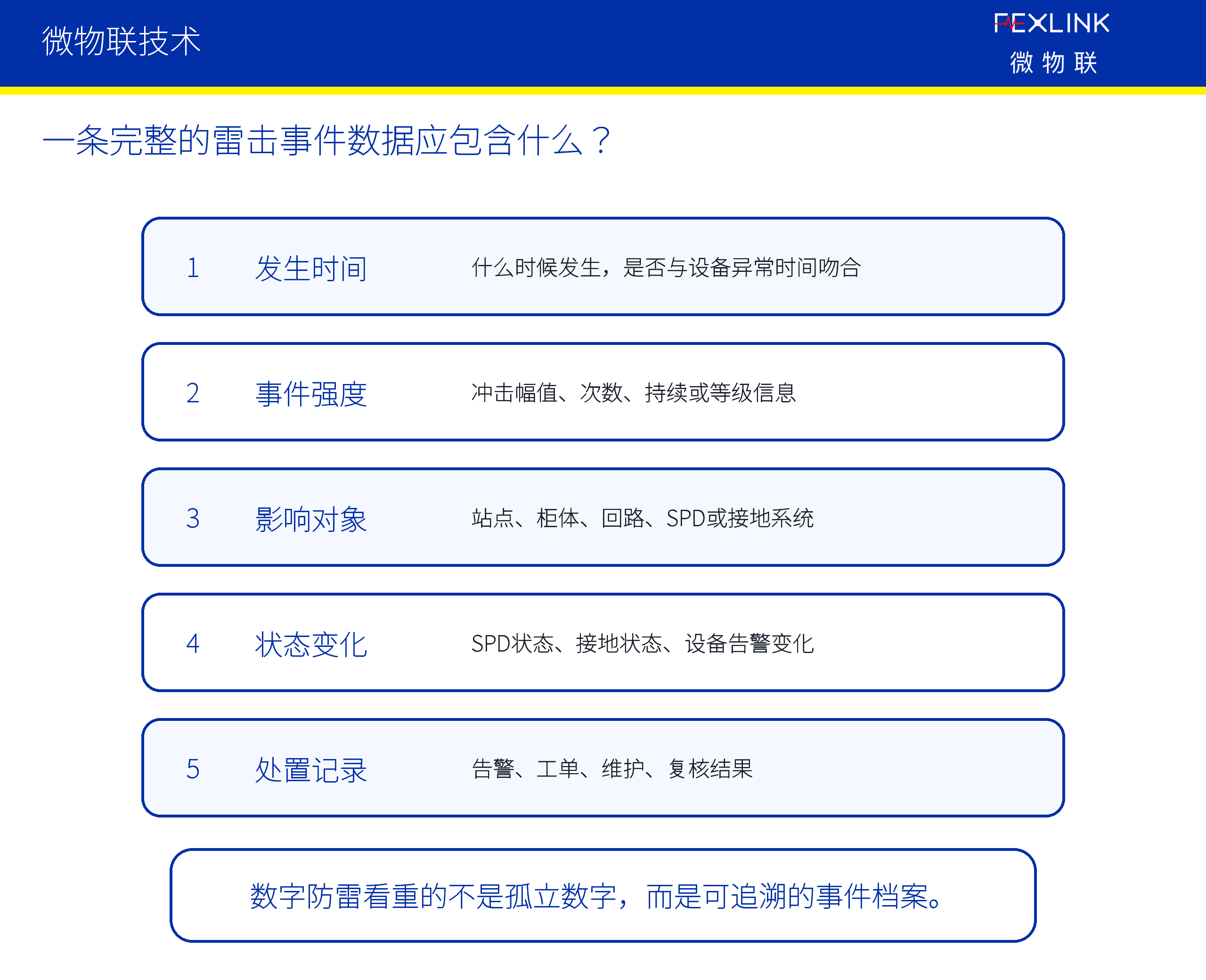

二,产品资料未给出雷电流事件记录的字段规范、采样与上报频率、断网缓存与补传策略、告警工单分级规则与留证格式,本文不作补造。
三,产品资料的量化价值指标为供应商自述、未经独立核验;项目应用备注为产品资料内部记载、未经独立核验,本文不作引用。本文不声称任何诊断效果、认证、资质或兼容性结论。
四,与相邻文章的分工:本文只回答"雷电流监测有什么用、为什么只记次数不够"这一用途定位问题,不做相关篇章的通用"计数 vs 事件诊断"数据粒度方法论、不做相关篇章的风机叶片特定对象、不做相关篇章的雷击后数据分诊顺序,也不重复相关篇章的雷击后果论述与主题库相关篇章的计数本质区别。术语按权威口径书写。
结论
雷电流监测的用处,是把防雷体系缺失的"外部事件"一侧补上:它回答有没有被雷击中、这一击多强、以什么过程注入,与"器件还稳不稳"的状态类监测形成分工。只记录次数之所以远远不够,是因为次数是标量——没有幅值、没有能量、没有波形、没有单次事件区分度,也接不上器件与接地状态。承接这套用途的是可分档记录幅值、能量与波形的雷电流监测;状态侧由电涌保护器监测、SPD 监测与接地监测提供,经网关与四层架构、协议矩阵汇聚到云平台,由安全红线与分级告警承接判据与前移预警,并按场景组合落地。一句话:次数只说明"有没有",雷电流监测要说明的是"这一击是什么、要不要处置"。
