Product Overview
產品概述

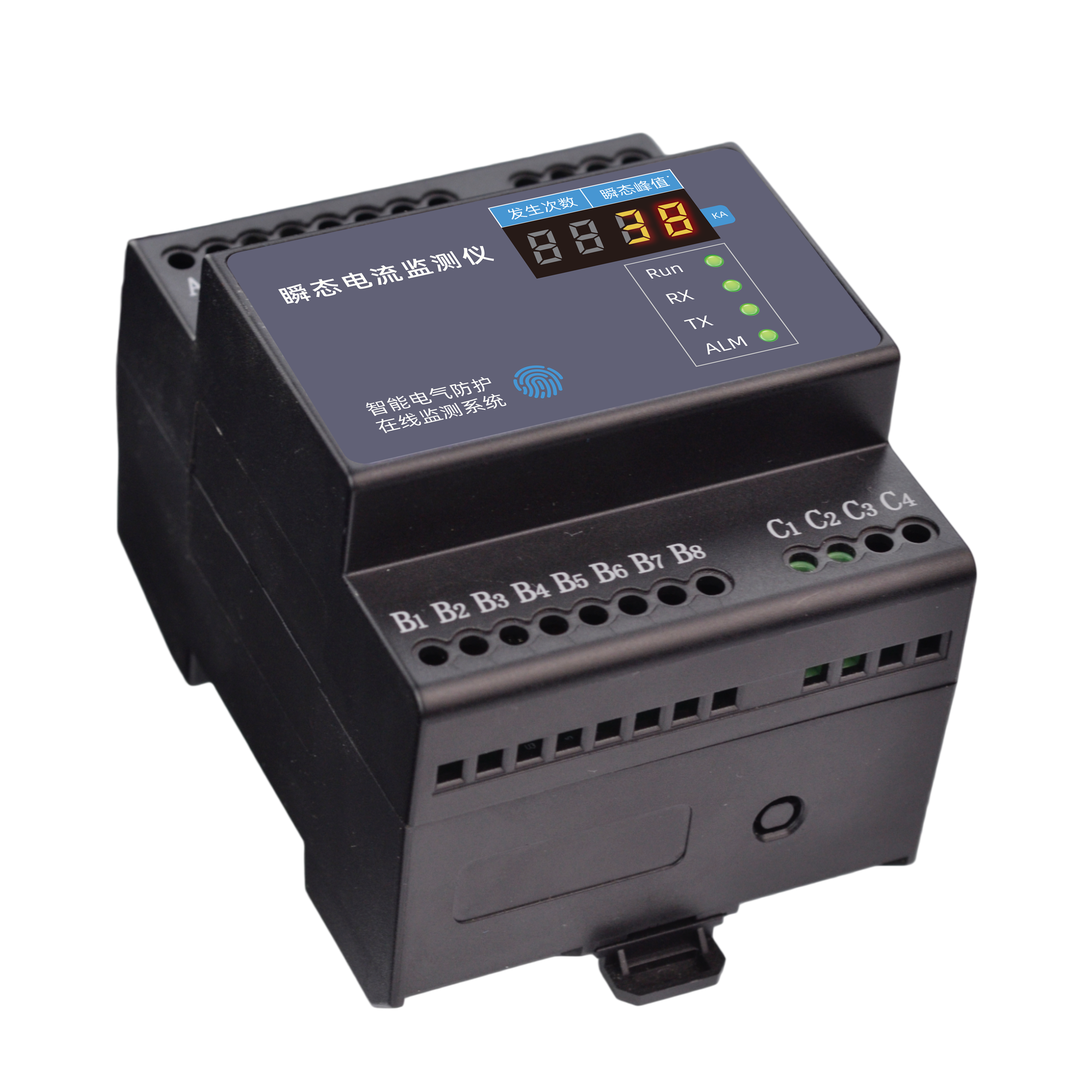

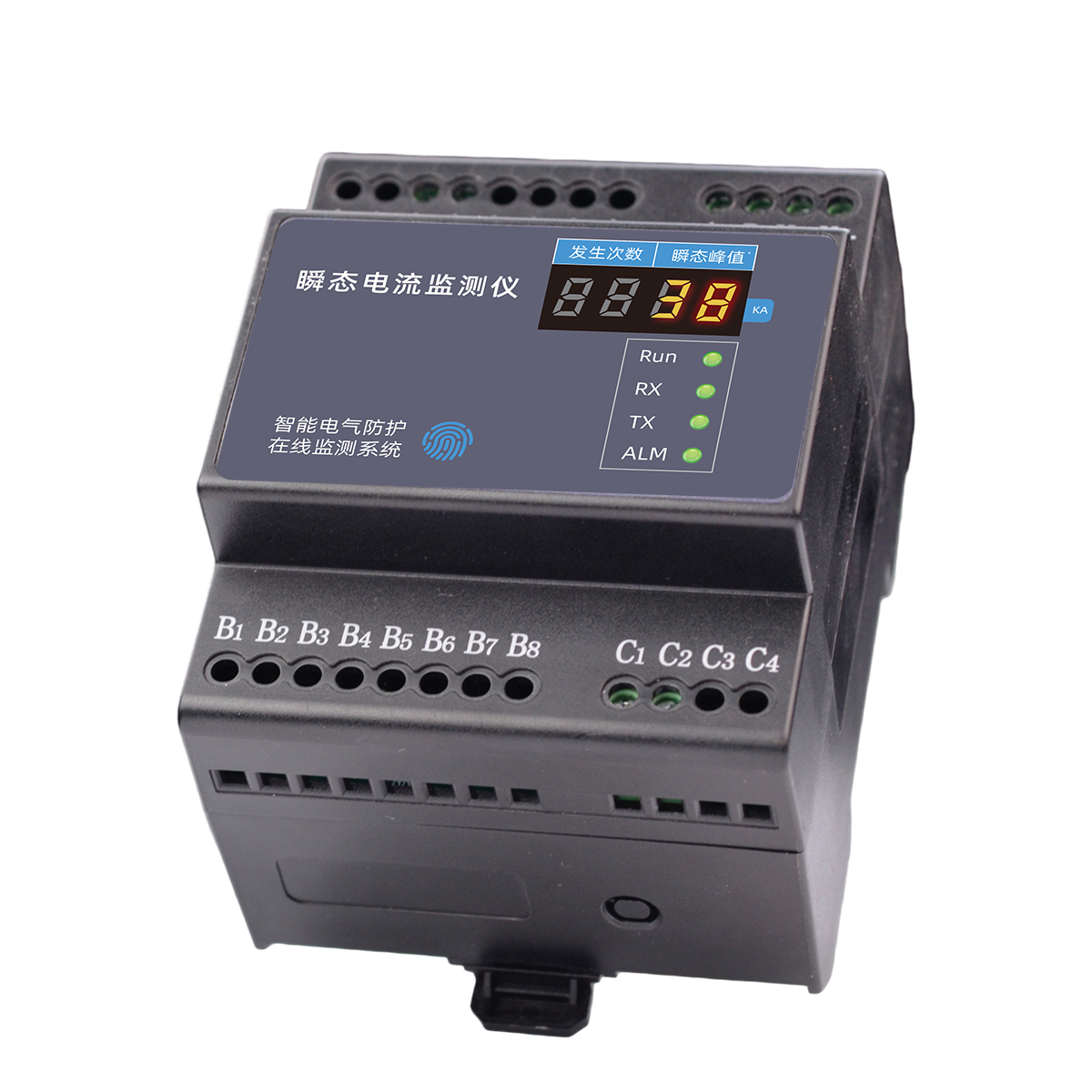

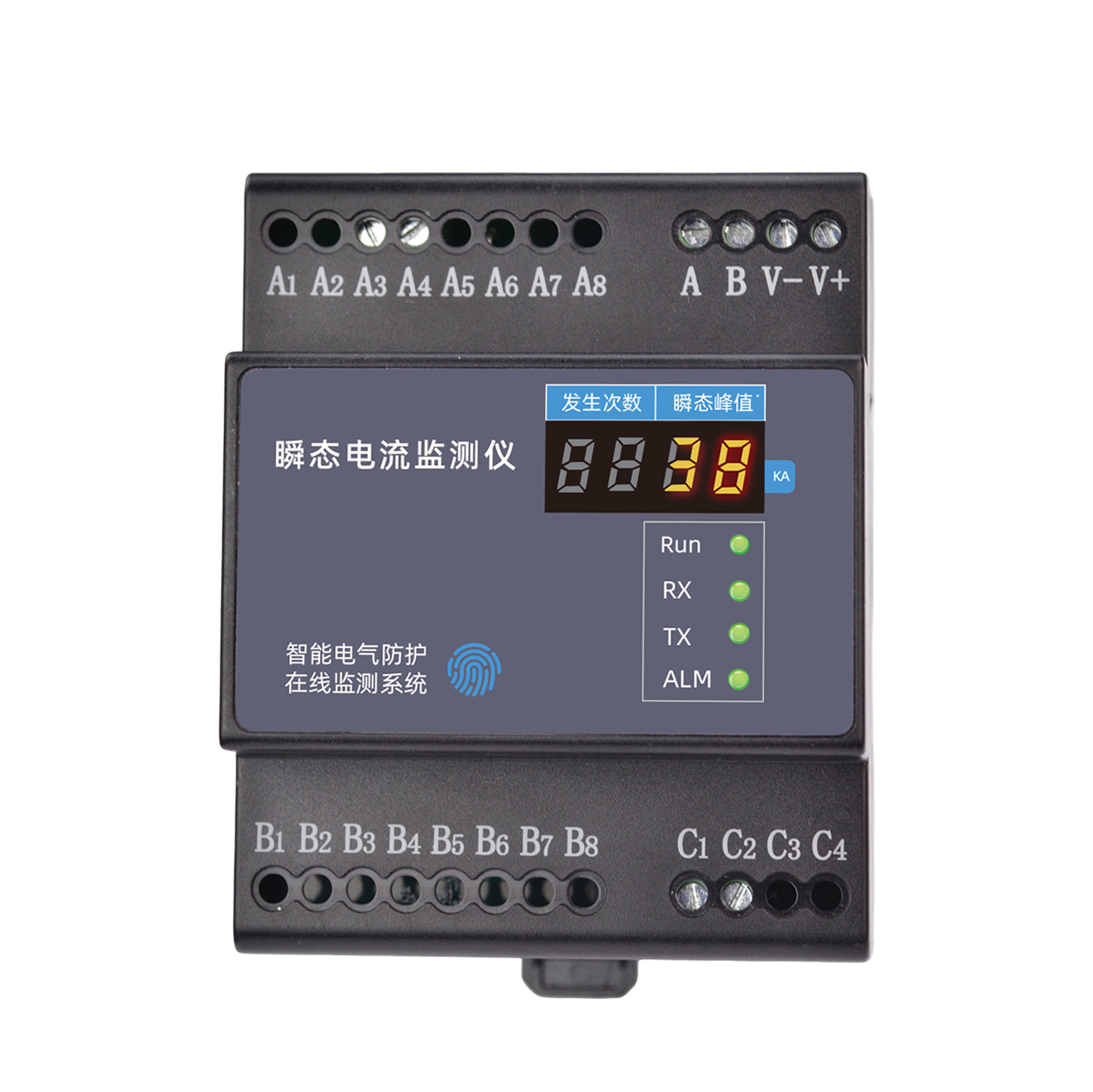

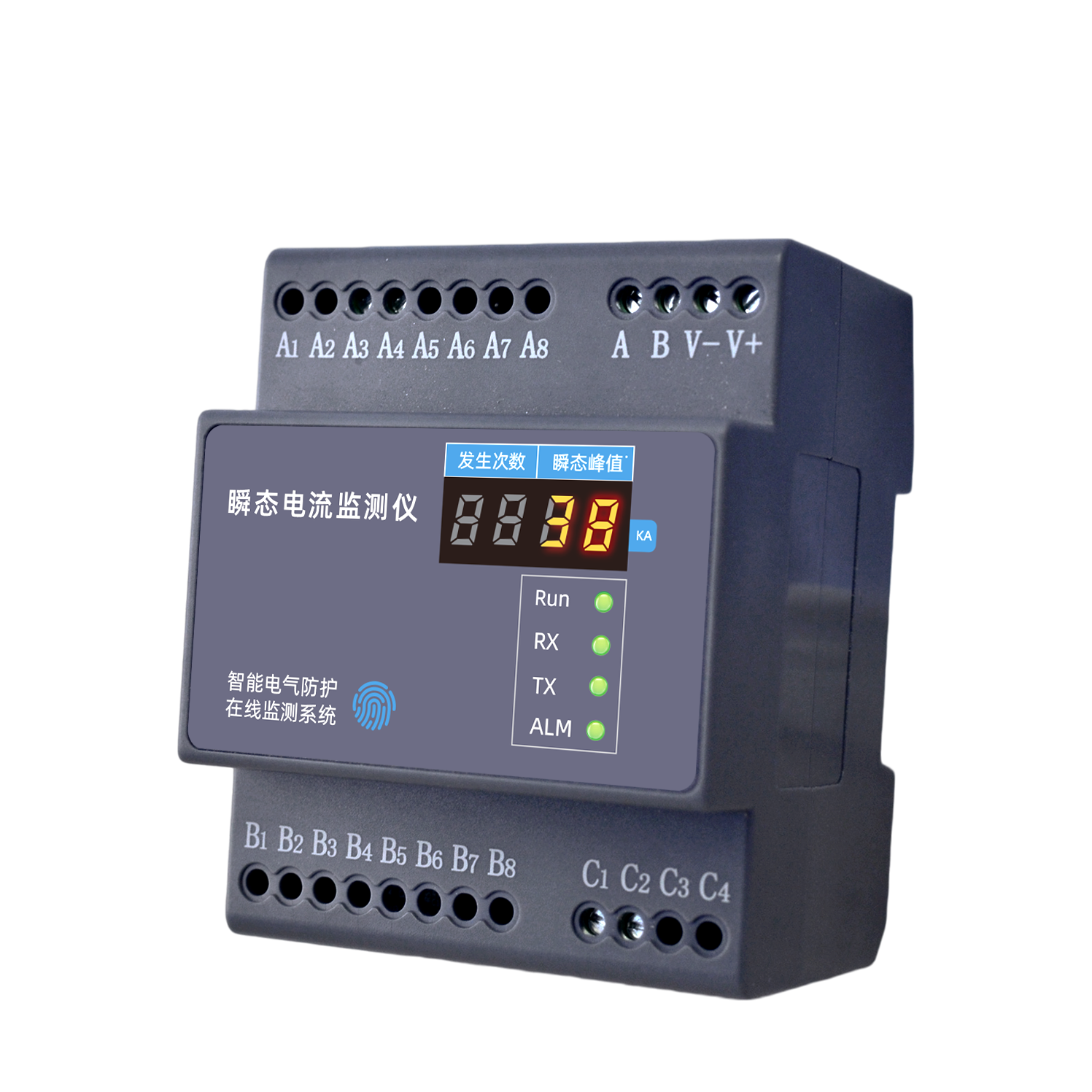

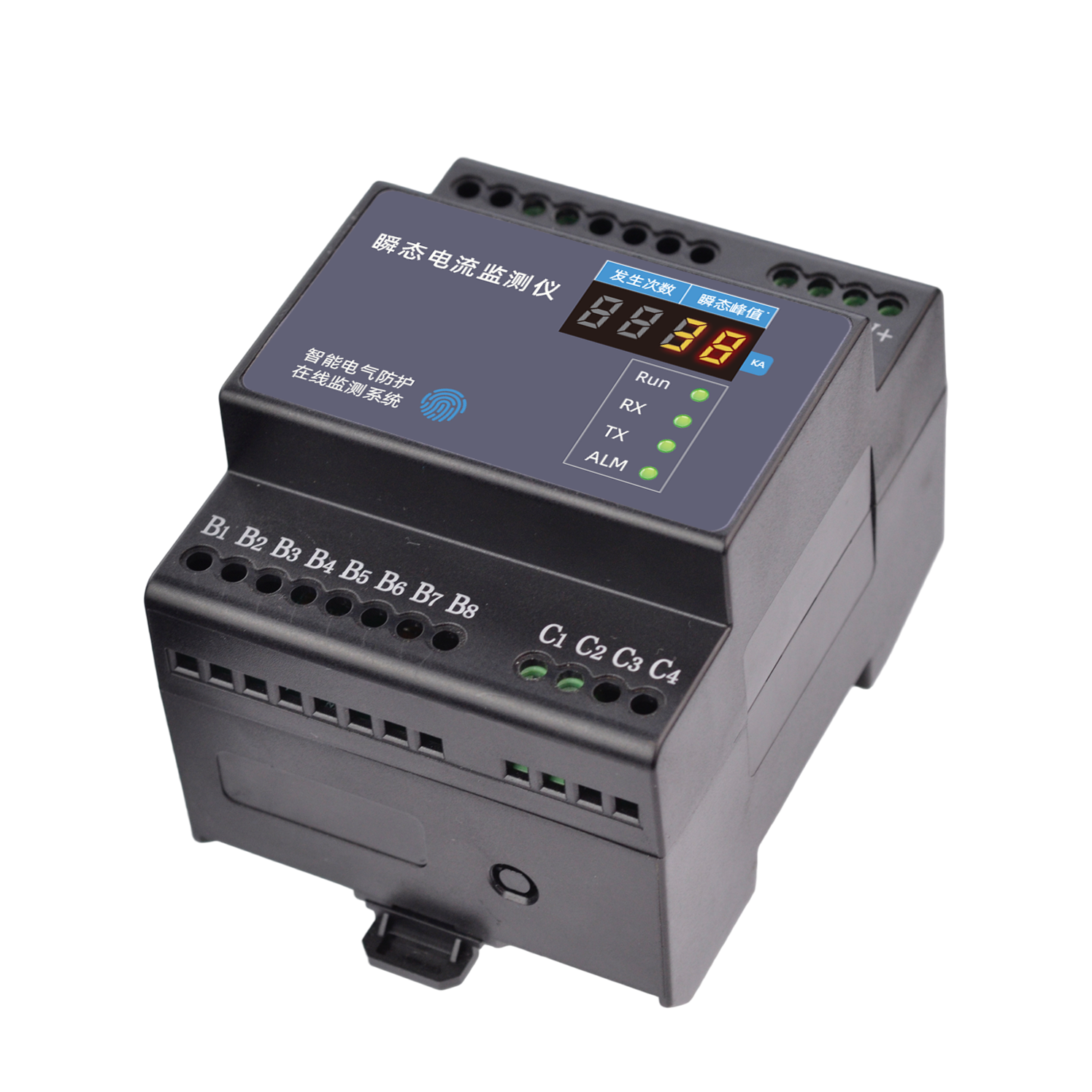

FL瞬態電流監測儀集"測、控、傳、智"一體，響應快、計算快、次數多、型別多、採集精度高，採用高精度羅氏線圈及數字積分器演算法，確保資料高速、準確。
廣泛應用於裝置生命週期管理、故障電弧/拉弧監測、外過電壓監測、高低壓配電櫃內電氣安全隱患監測、負載電機預測性維護等場景，適用於軍隊、石化、建築、鐵路、港口、機場、新能源等領域。
核心能力
- 響應快1S(微秒)瞬時採集，計算快1mS(毫秒)完成計算。
- 1S週期可完成60次以上過電壓監測，支援多種過電壓形態採集。
- 採集精度高達±3%，採集範圍可定製0.1KA-10KA、1KA-100KA。
- 零磁通、高遮蔽、模擬設計的專用一對一高敏捷型羅氏線圈。
Product Features
產品特點
快
響應快：1S(微秒)瞬時採集(1/1000000秒)；計算快：1mS(毫秒)完成計算(1/1000秒)。
多
次數多：1S週期可完成60次以上過電壓監測；型別多：支援多種過電壓形態的採集。
高標準
採集精度高：可達±3%；採集範圍可定製：0.1KA-10KA、1KA-100KA；實現型別全：多組別、多型別波形峰值檢測。
高精度羅氏線
高精度羅氏線圈及數字積分器演算法，採用零磁通、高遮蔽、模擬設計的專用一對一高敏捷型羅氏線圈，配合數字積分器，確保資料高速、準確。
全候性感測器
開合式柔性羅氏線圈能夠在強電磁干擾下，穩定執行，適應複雜工業現場環境。
用途廣泛
裝置生命週期管理、故障電弧/拉弧監測、外過電壓監測、高低壓配電櫃內電氣安全隱患監測、負載電機預測性維護。
Selection Guide
選型說明
型號命名規則
FL
-
0
1
1
1
2
-
R
FL
產品
瞬態電流監測
0
訊號採集範圍
0=1kA-120kA；1=0.1kA-1kA
1
訊號採集數
1=一路電流；2=二路電流
1
路數
1=一路電流
1
功能
1=峰值；2=峰值+能量；3=波形；4=波形+能量
2
安裝方式
1=室外；2=室內
R
通訊方式
R=RS485；E=Ethernet；Z=ZigBee；G=GPRS
| 型號 | 安裝環境 | 功能 | RS485 | Zigbee | Ethernet | MQTT |
|---|---|---|---|---|---|---|
| FL-11122-R | 室內版 | 峰值 | 支援 | --- | --- | --- |
| FL-11122-Z | 室內版 | 峰值 | --- | 支援 | --- | --- |
| FL-11122-E | 室內版 | 峰值 | --- | --- | 支援 | 支援 |
Technical Parameters
技術參數
基本參數（室內版）
| 工作電壓 | AC 220V±20% |
| 產品功耗 | 2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 160g |
| 外形尺寸 | 72*90*69mm（長寬高） |
| 外殼材料 | 熱塑性材料UL94V0 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
智慧監測功能
| 通訊方式 | RS485/Zigbee/Ethernet |
| 通訊協議 | Modbus協議/MQTT協議 |
| 瞬態電流 | 高頻脈衝，多波特徵 |
| 採集範圍 | 50A~5kA（可定製） |
| 採集精度 | ±3% |
| 資料儲存 | 100組，自動覆蓋 |
| 極性 | 正/負極 |
| 發生時間 | 年.月.日.時.分.秒 |
Installation Instructions
安裝說明
a

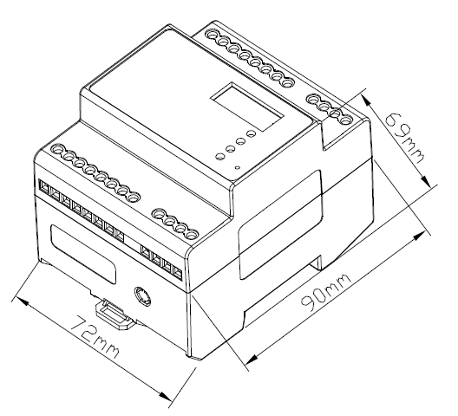

安裝尺寸圖
72mm
長度
90mm
寬度
69mm
高度
35mm
標準導軌
b

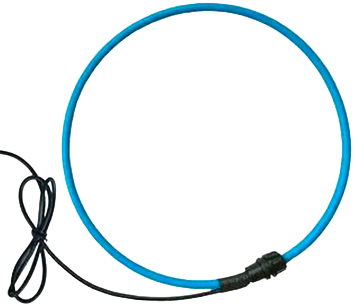

感測器說明
感測器規格
| 感測器型別 | 羅氏線圈 |
| 設計特點 | 零磁通、高遮蔽、模擬設計 |
| 結構形式 | 開合式柔性羅氏線圈 |
| 抗干擾能力 | 強電磁干擾下穩定執行 |
| 配合演算法 | 數字積分器 |
| 精度保障 | 專用一對一高敏捷型設計 |
c

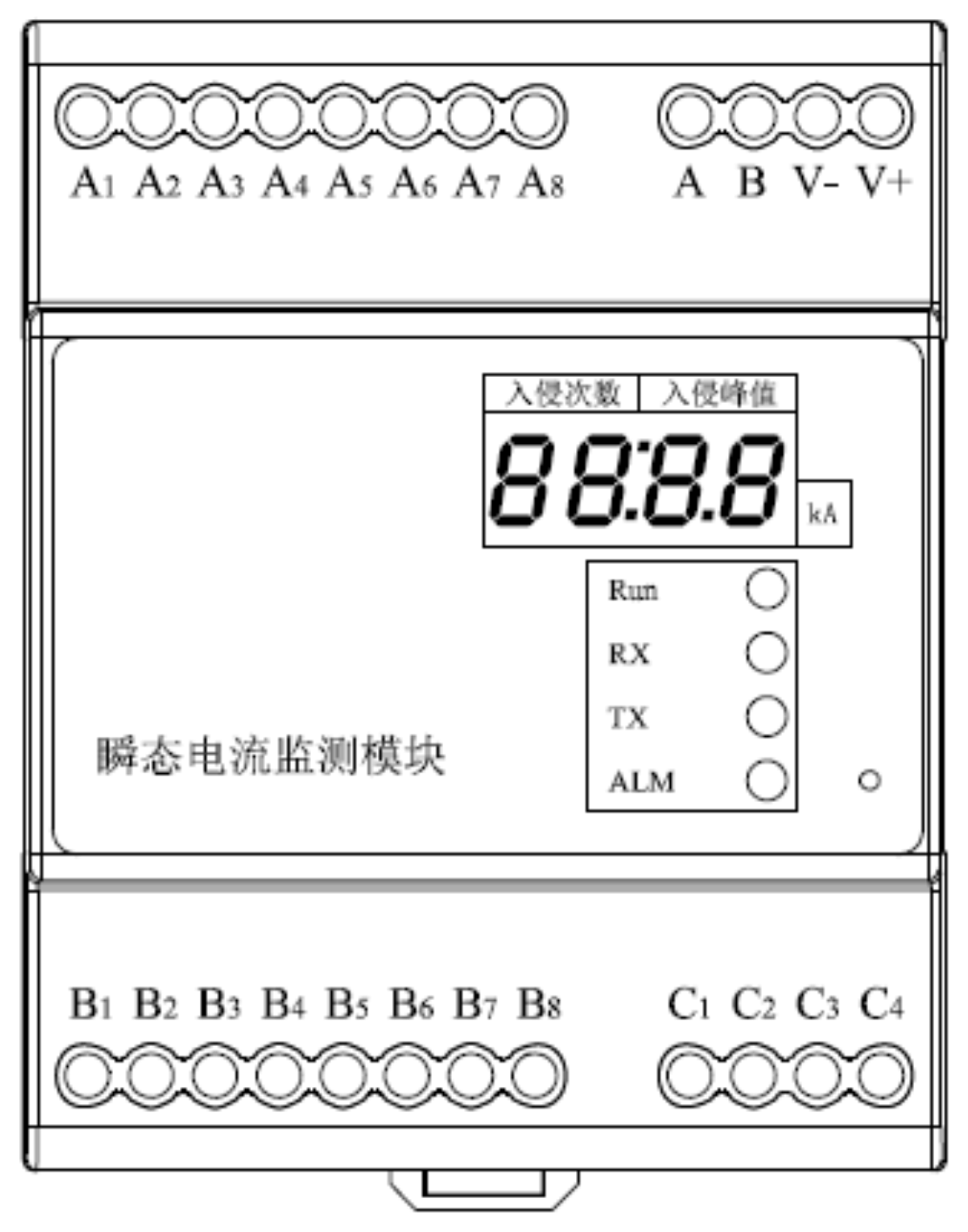

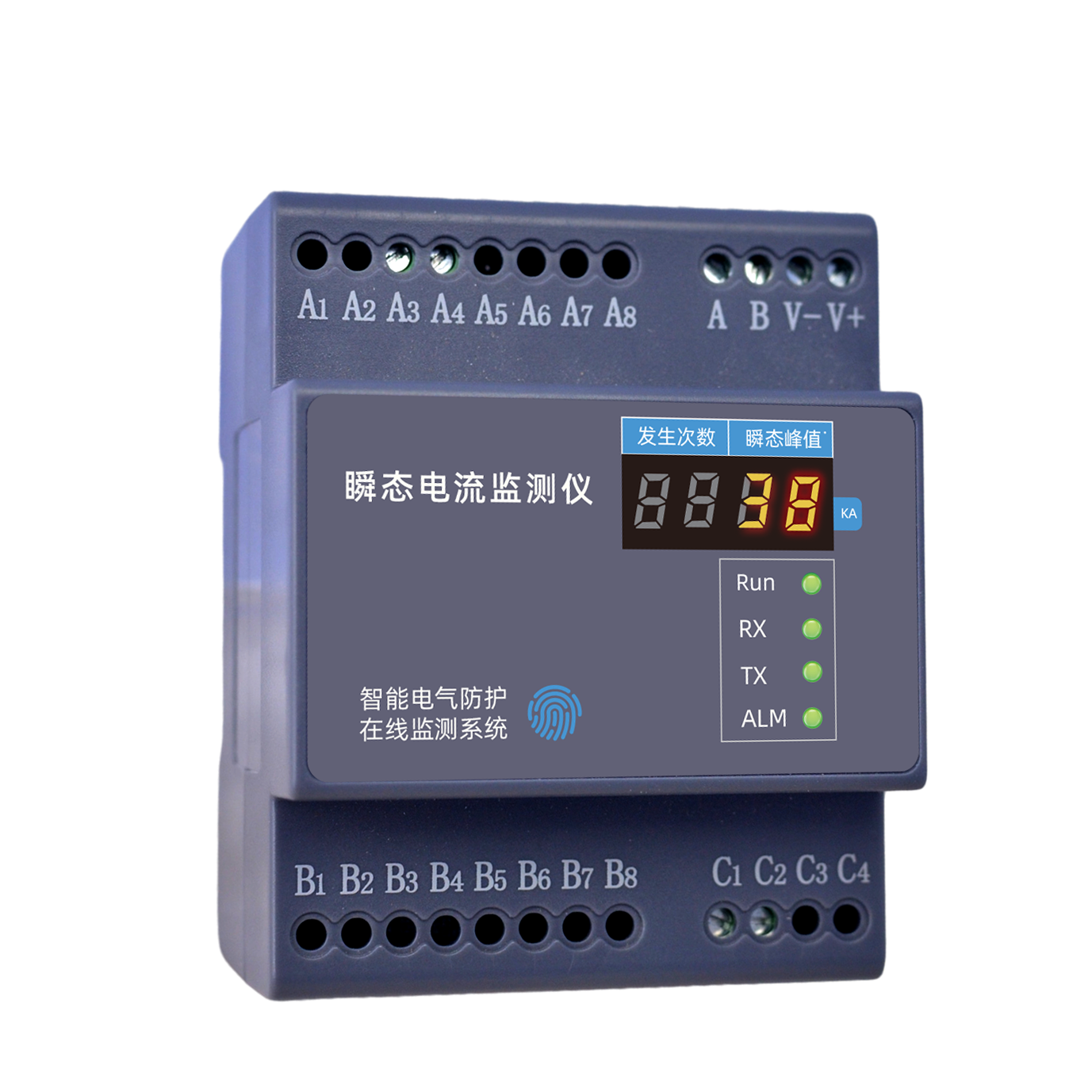

介面說明
介面定義
| 編號 | 定義 |
|---|---|
| 1 | V+、V-：電源輸入5V DC（有220V供電時，此介面不需要接電源） |
| 2 | A、B：RS485匯流排介面 |
| 3 | A3、A4：電源輸入220V AC，A3-火線，A4-零線 |
| 4 | C1、C2：C1-羅氏線圈芯線，C2-羅氏線圈遮蔽層線 |
| 5 | 天線介面：無線通訊時，模組底部有天線介面 |
| 6 | 網口：Ethernet通訊時，模組頂部有網線介面 |
