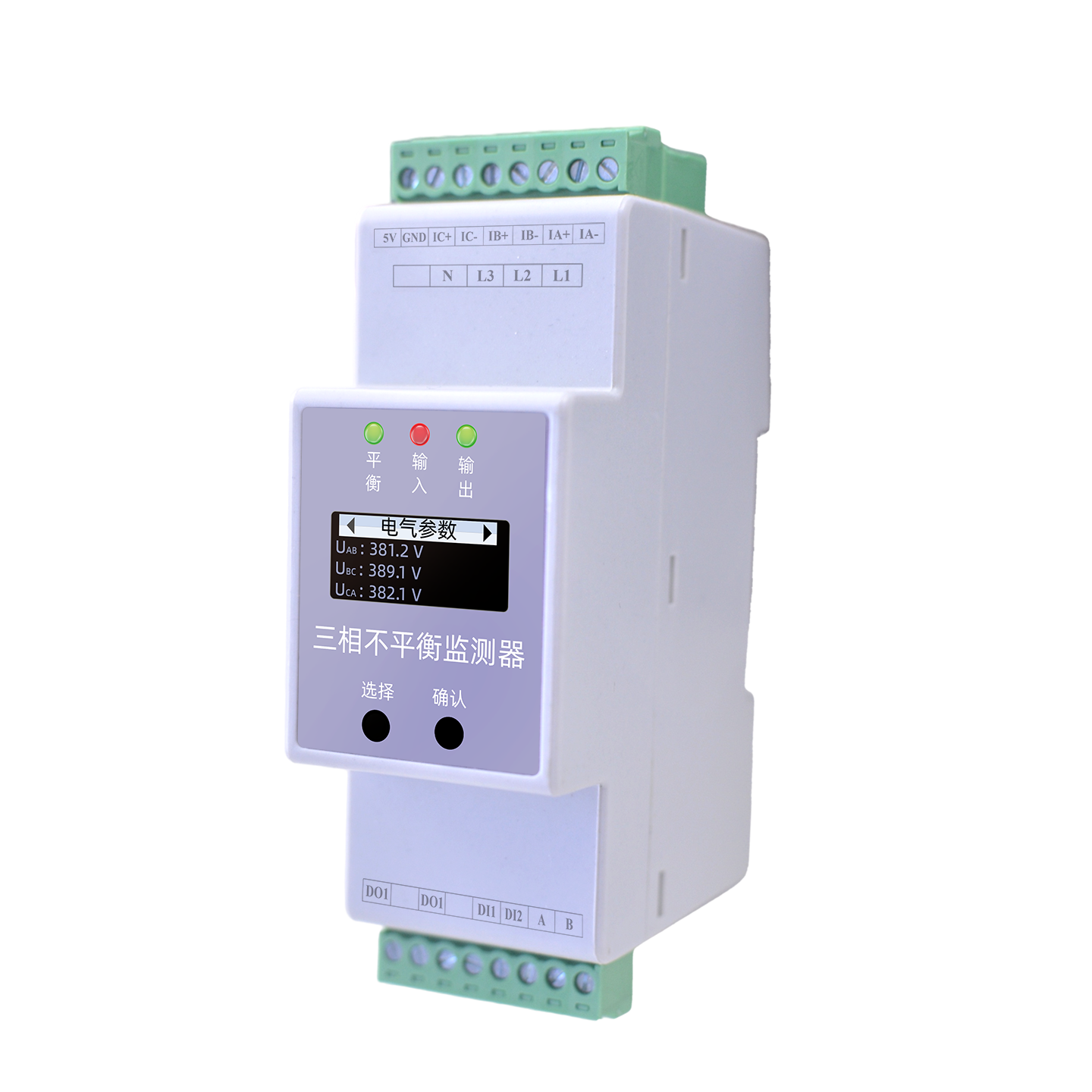

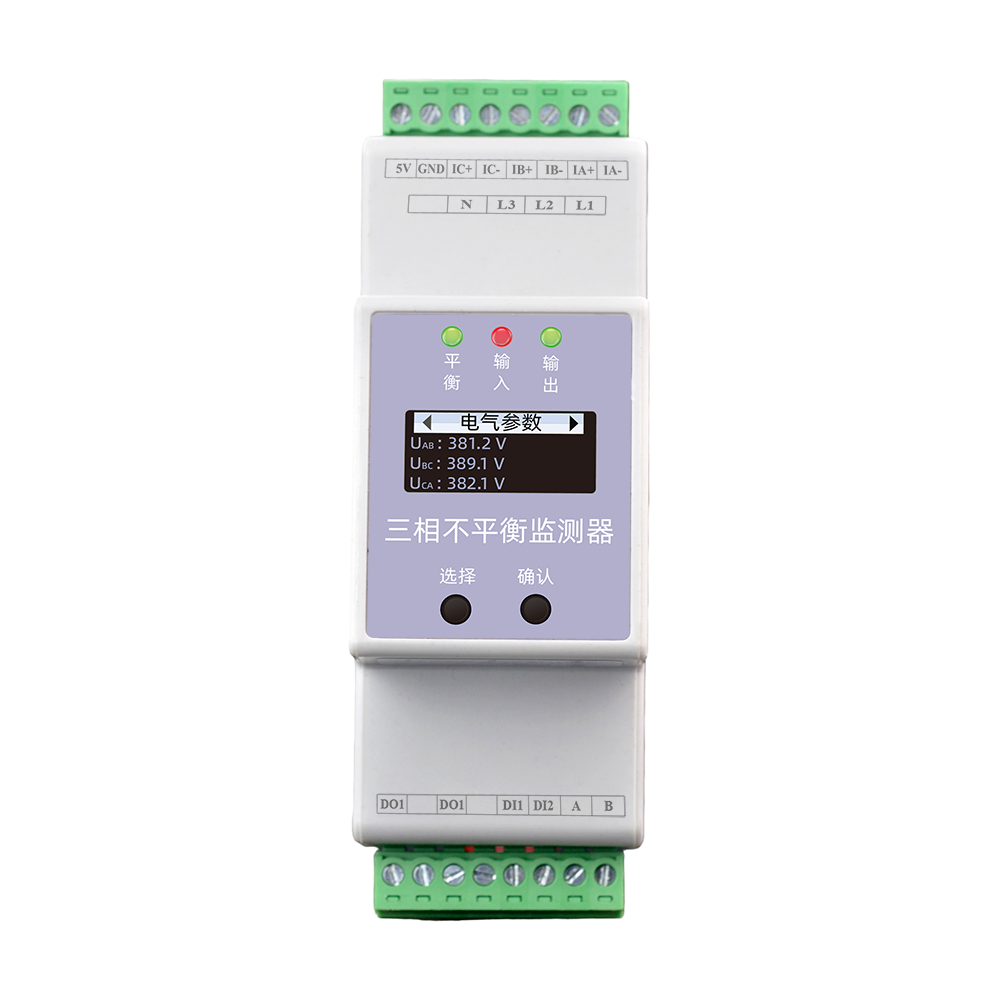

产品概述
ESB三相不平衡监测器是一款专用于低压三相配电系统不平衡度深度诊断的智能监测终端。产品实时动态计算零序电压不平衡度、负序电压不平衡度、零序电流不平衡度、负序电流不平衡度，并给出每一相线的相角、压差等关键指标。
产品独家分解正序、负序、零序分量，精准定位电网失衡根源。配合独有的矢量计算模型，直接提供130+项监测信息，涵盖电压、电流、功率、电能、功率因数、相角、不平衡度、频率等6大类17项参数，相当于5台仪表功能合一。
核心应用场景
- 低压配电柜三相不平衡监测与治理。
- 数据中心精密配电均衡管理。
- 工业产线电能质量诊断与优化。
- 商业建筑智能配电运维。
产品特点
深度不平衡诊断
独家监测零序、负序电压/电流不平衡度，分解正序/负序/零序分量，精准定位哪一相异常。
130+参数一表全测
6大类17项参数：电压/电流/功率/电能/功率因数/相角/不平衡度/频率，相当于5台仪表功能合一。
行业领先精度
电压、电流测量精度高达0.2级，不平衡度测量误差<2%，精度比国标严格10倍，频率精度0.01Hz。
多级智能报警联动
支持过压/欠压/过流/过功率/电压不平衡/电流不平衡/欠流/欠功率8种报警，"与/或"逻辑编程，越限即报自动联动。

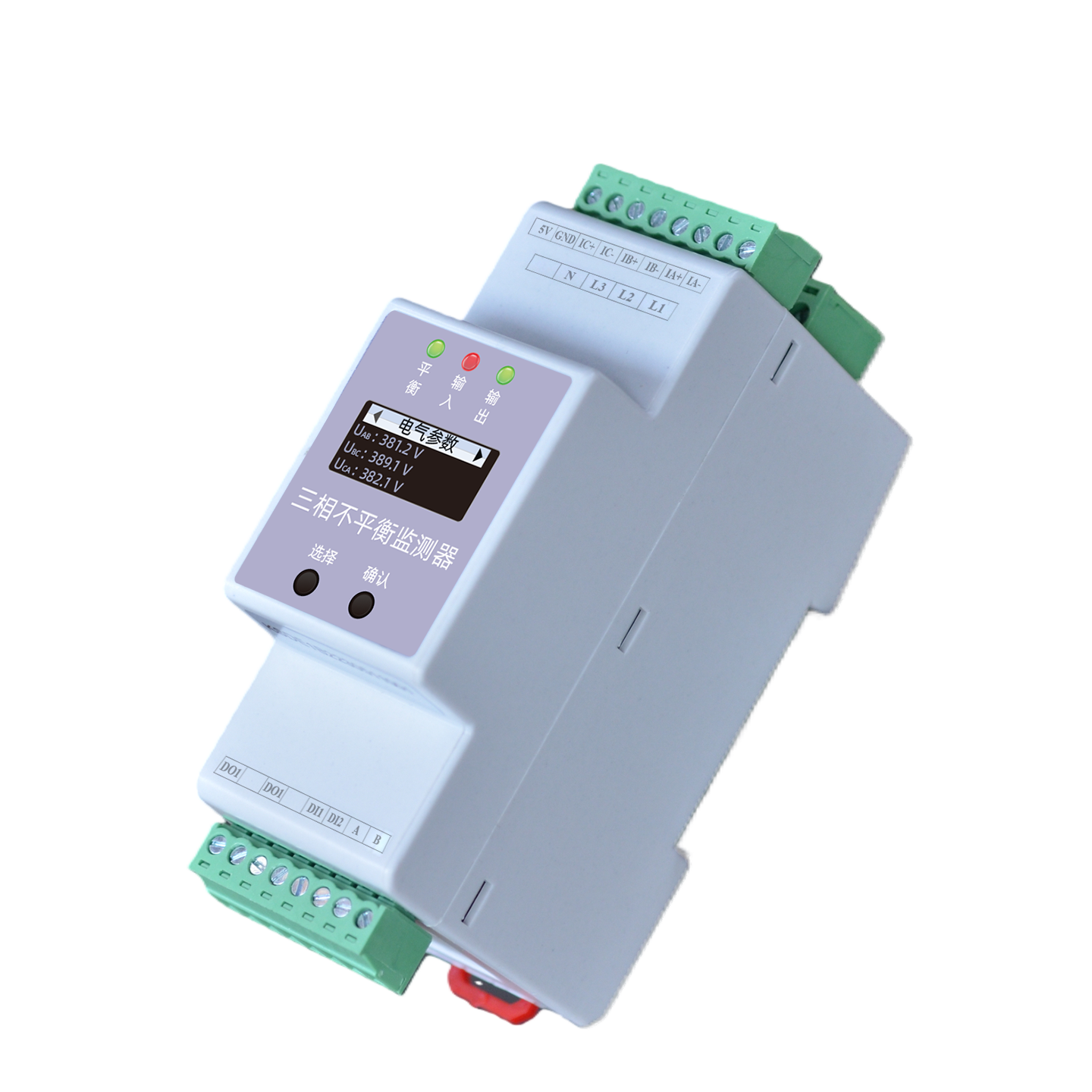

高清OLED屏显
OLED屏实时显示三相电压、电流等关键参数，独有不平衡度分析界面，将抽象问题转化为具体数值。
远程校准与开放数据
支持远程软件校准电流/电压/功率增益，200+可读写寄存器完全透明，支持深度二次开发。
选型说明
型号命名规则
| 型号 | 供电方式 | 显示方式 | 电流规格 | 电压规格 | 开关量输入 | 继电器输出 | RS485 Modbus |
|---|---|---|---|---|---|---|---|
| ESB-12111-R | DC 5V | OLED | 3×5A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-12121-R | DC 5V | OLED | 3×100A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-12131-R | DC 5V | OLED | 3×400A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-12141-R | DC 5V | OLED | 3×600A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-22111-R | AC 220V | OLED | 3×200A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-22121-R | AC 220V | OLED | 3×1000A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-22131-R | AC 220V | OLED | 3×400A | 3×220/380V | 2路 | 1路 | 支持 |
| ESB-22141-R | AC 220V | OLED | 3×600A | 3×220/380V | 2路 | 1路 | 支持 |
* 其他电参量包括：频率、功率、功率因数等。如需其他量程或通讯配置，请联系销售获取定制方案。
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V（5V款）/ AC 180~250V（220V款） |
| 产品功耗 | ≤ 2W |
| 工作温度 | -20℃ ~ 60℃ |
| 工作湿度 | < 95% |
| 产品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（长×宽×高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

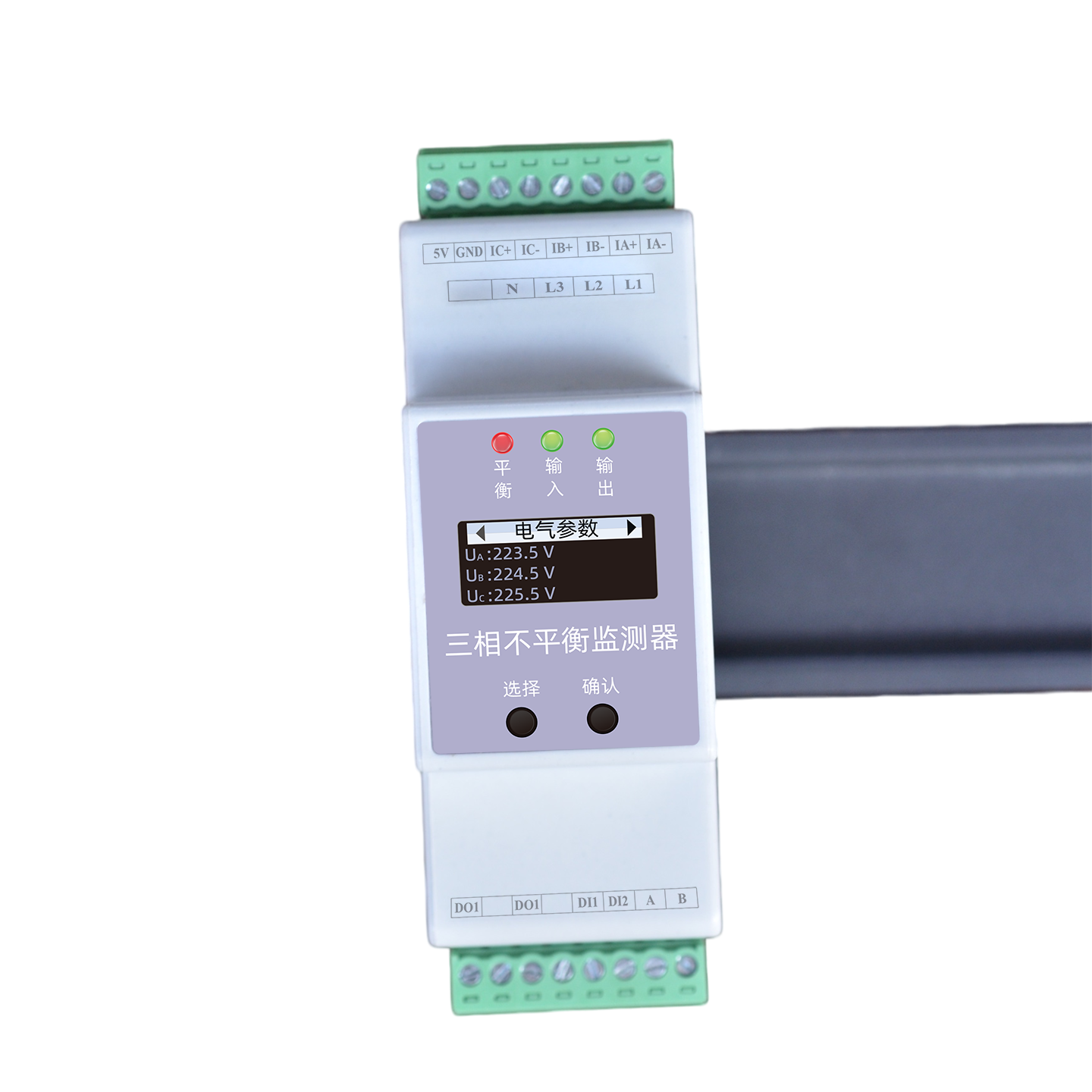

| 安装方式 | 标准35mm导轨安装 |
| 显示方式 | OLED |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 电压（AC） | 额定值：220V/380V；过负荷：1.2倍额定值连续、2倍额定值1秒；精度：0.5级/0.2S级 |
| 电流（AC） | 额定值：5A、100A、400A、600A；过负荷：1.2倍额定值连续、2倍额定值1秒；精度：0.5级/0.2S级 |
| 频率 | 45~65Hz，精度：0.01Hz |
| 有功电能 | 精度：1级 |
| 无功电能 | 精度：2级 |
| 三相不平衡度 | 零序/负序电压/电流不平衡度，不平衡度测量误差<2% |
| 开关量输入 | 干接点输入，内置电源，2路 |
| 开关量输出 | 继电器输出，触点容量 AC250V/3A、DC30V/3A，继电器常开触点 |

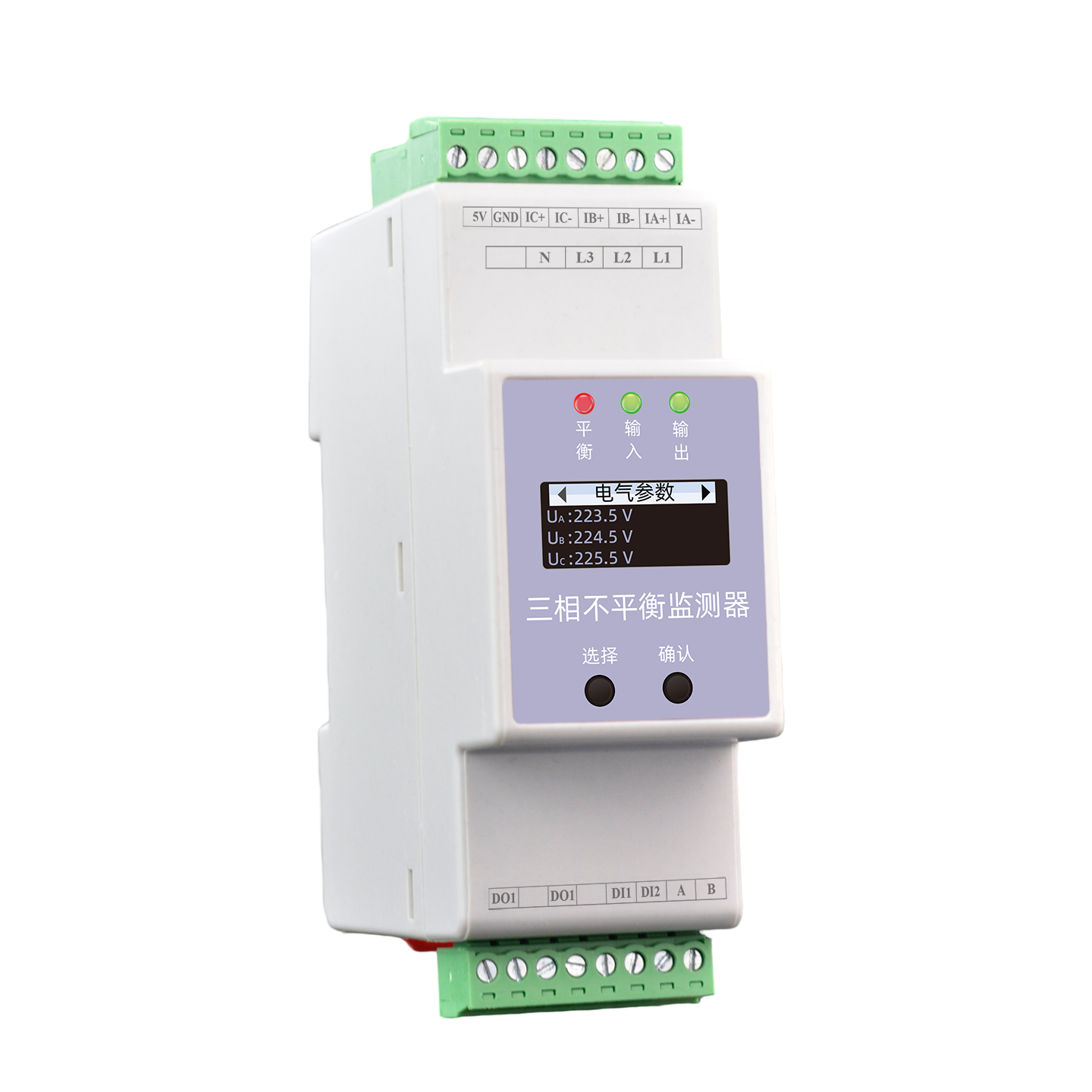

安装说明
安装尺寸图
传感器说明

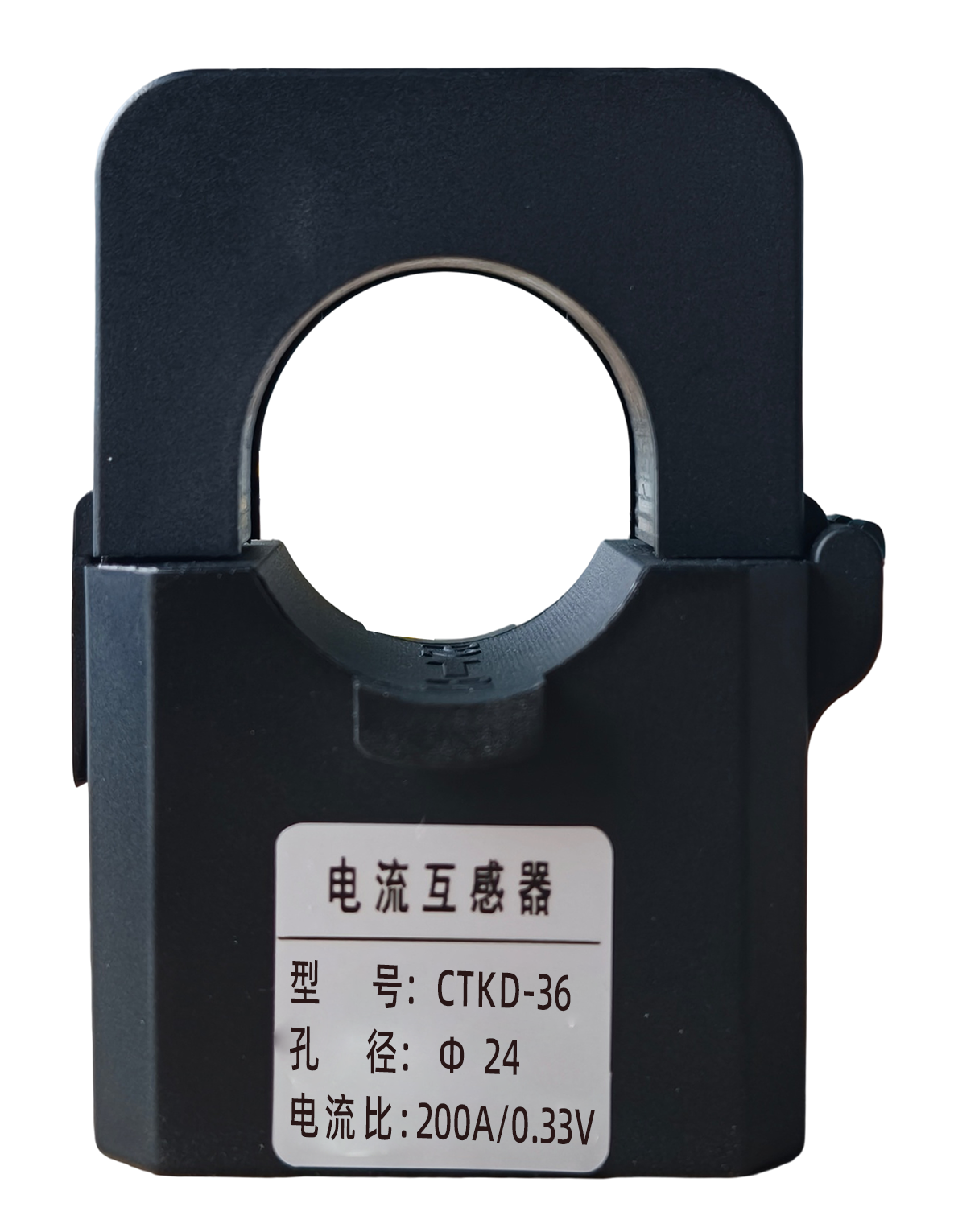

产品采用外置三相电流互感器，不同额定值对应不同孔径规格。开合型设计便于不停电安装，专用高精度传感器配合专利智能锁止设计，确保在复杂环境里的高稳定性。
| 额定值 | 电流比 | 孔径 |
|---|---|---|
| 5A | 5A / 0.33V | 16mm |
| 100A | 100A / 0.33V | 24mm |
| 200A | 200A / 0.33V | 36mm |
| 400A | 400A / 0.33V | 36mm |
| 600A | 600A / 0.33V | 36mm |
| 1000A | 1000A / 0.33V | 52mm |

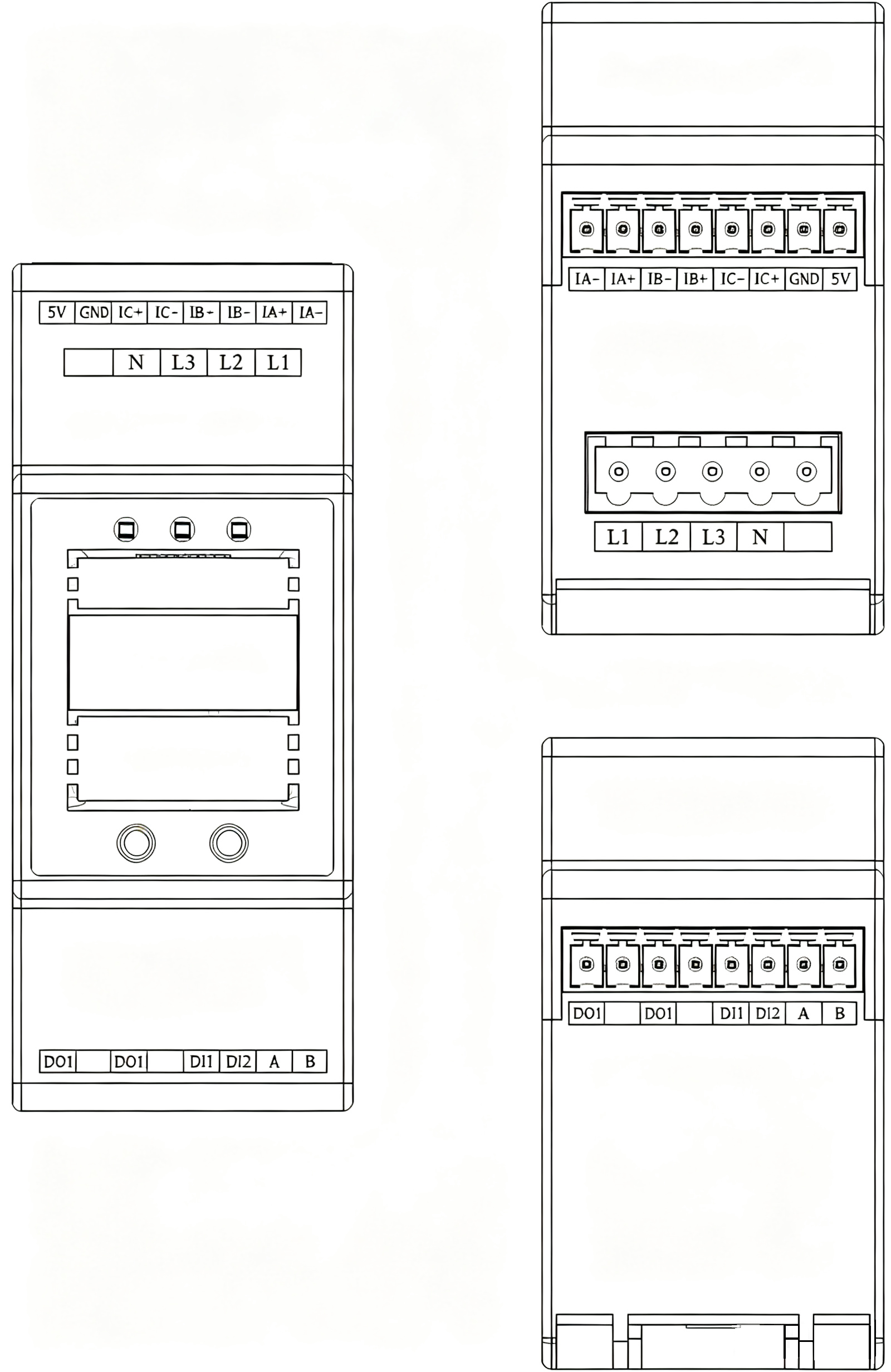

接口说明
接线定义
| 电源 | 220V：L1火线、N零线；5V：5V正极、GND 0V（二选一） |
| RS485通讯 | A：RS485 A端；B：RS485 B端 |
| DI输入 | DI1/DI2：开关量输入，另一头接GND，不分方向 |
| DO输出 | DO1/DO1'：继电器输出，不分方向 |
| 电流输入 | IA+/IA-、IB+/IB-、IC+/IC-：三相电流正负端 |
| 电压输入 | L1/L2/L3：三相电压；N：零线 |
注意：220V交流输入与5V直流电源输入只能二选一，请勿同时接入。
核心要点
- 定义： ESB三相不平衡监测器是FEXLINK专用于三相电压/电流不平衡监测的电气安全设备。
- 核心能力： 实时监测三相电压、电流幅值与相位，计算不平衡度，超阈值报警，支持RS485上传。
- 适用场景： 适用于对三相平衡度敏感的工业电机、UPS、精密设备等场景的配电监测。
- 相关产品： ESA电气安全监测终端、ESE电能质量监测器、SFA多要素测控器。
常见问题
Frequently Asked Questions
ESB三相不平衡监测器是什么？
ESB三相不平衡监测器是FEXLINK专用于三相电压/电流不平衡监测的电气安全设备。
ESB三相不平衡监测器适用于哪些场景？
适用于对三相平衡度敏感的工业电机、UPS、精密设备等场景的配电监测。
ESB三相不平衡监测器与传统方案有什么区别？
相比普通三相电表，ESB专注于不平衡度分析与告警，便于运维人员及时调整负荷分配。
ESB三相不平衡监测器如何安装和接入？
导轨安装于配电柜内，接入三相电压/电流互感器，连接RS485总线后配置阈值。
如何选购 FEXLINK 产品或预约演示？
可通过 FEXLINK 官网联系页面提交需求，或致电 0755-8653 6148 预约演示与选型咨询，工程师将根据应用场景提供匹配方案与报价。
