Product Overview
产品概述

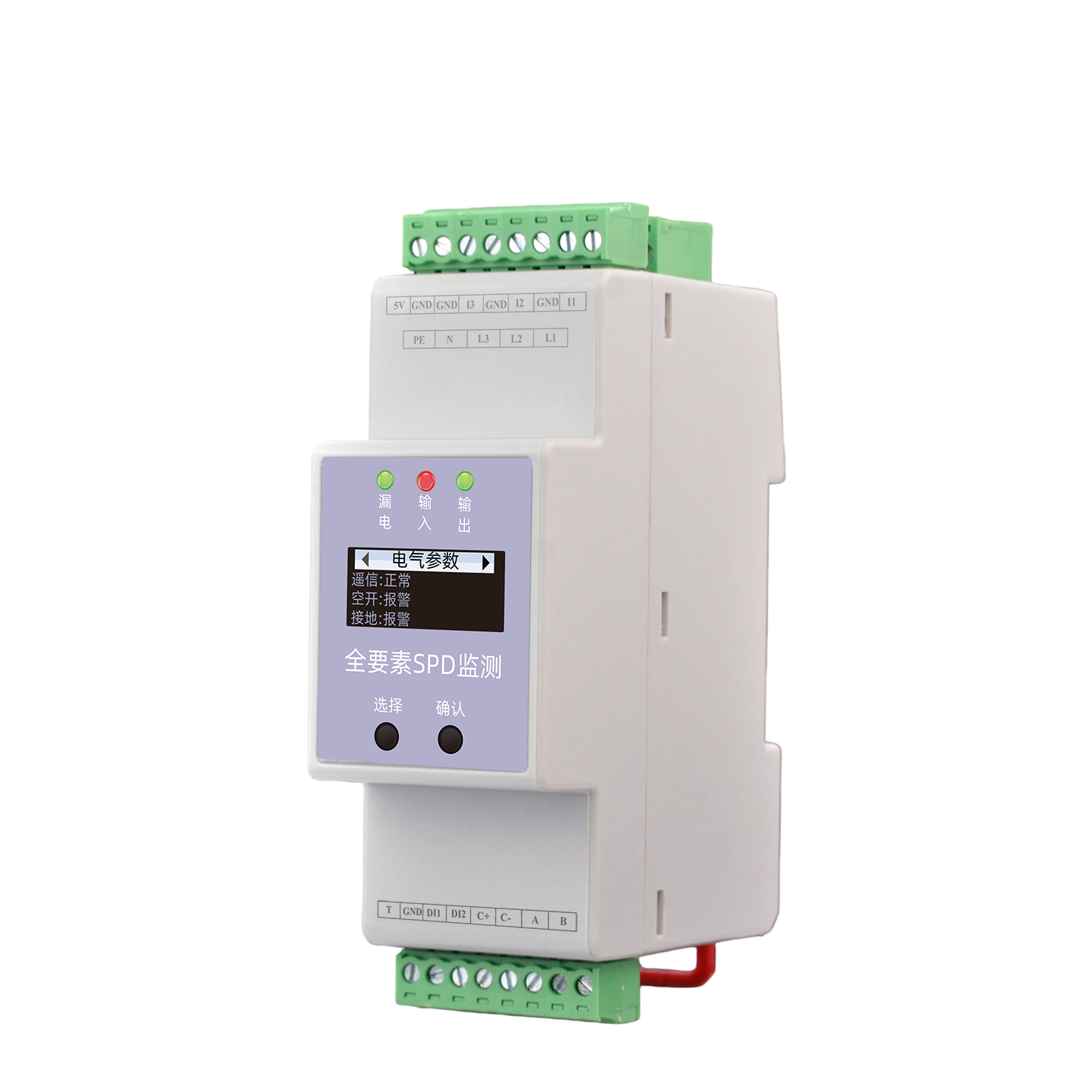

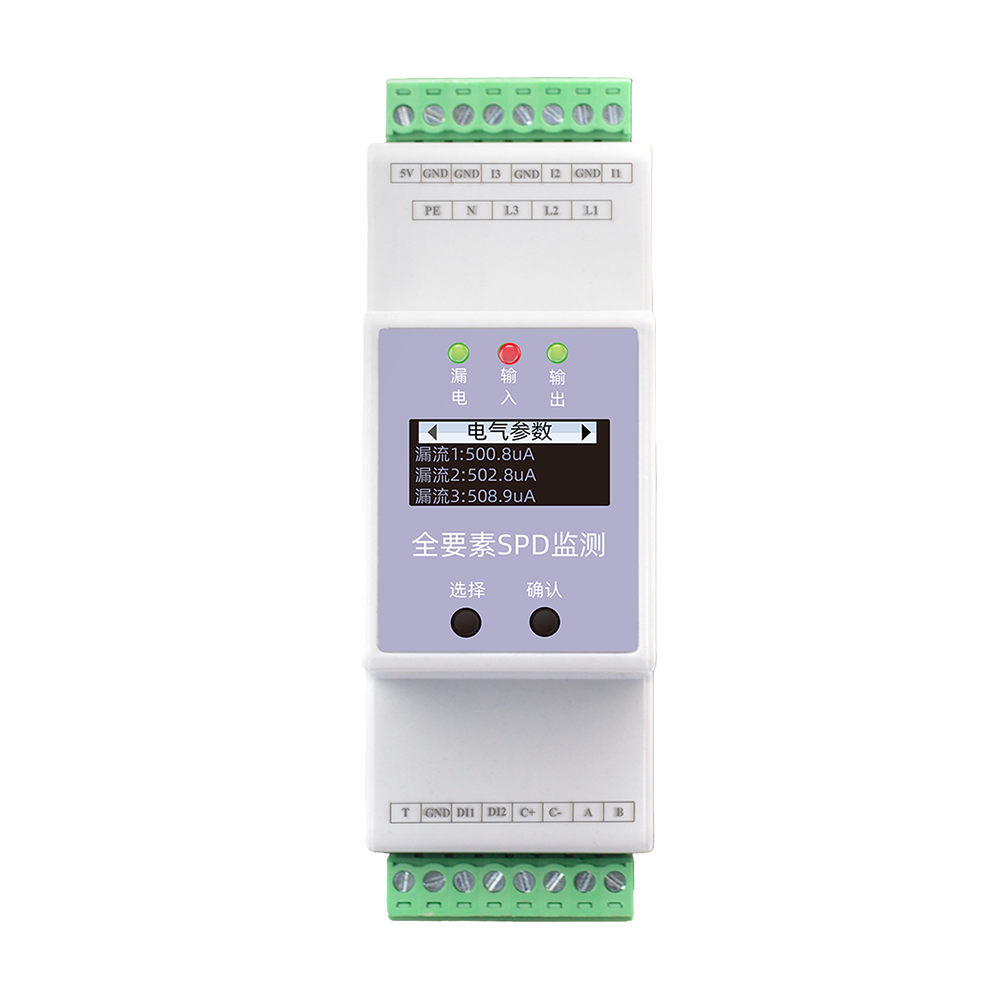

全要素SPD监测（ESM防雷监测模组）是一款集"测、算、显、智"于一体的全要素SPD智能监测终端。产品自研10μA泄漏电流传感器，精度提升100倍，基于海量使用数据的训练算法模型，实现多维度状态监测和劣化分析。
实时监测泄漏电流、本体温度、电压、雷击计数、接地状态、SPD遥信及前置断路器状态，综合4大因素动态计算0~100.0%寿命值，构建SPD毫厘级健康档案，让SPD的每一个隐患都无所遁形。
广泛应用于园区、铁路、港口、机场、农业、矿山、装备、气象、水务、环保、新能源等领域，是基于特征数据高精度抓取和分析，真正实现劣化趋势、劣化比例功能的"物联网+防雷"理想终端。
全息感知矩阵
- 微安级泄漏电流监测（10.0~3000.0μA），预警早期劣化。
- 精密温度追踪（-30~125°C），防止热击穿。
- 0.1kA灵敏雷击计数，记录0~9999次冲击事件。
- 独家寿命预估算法，量化剩余价值。
Product Features
产品特点

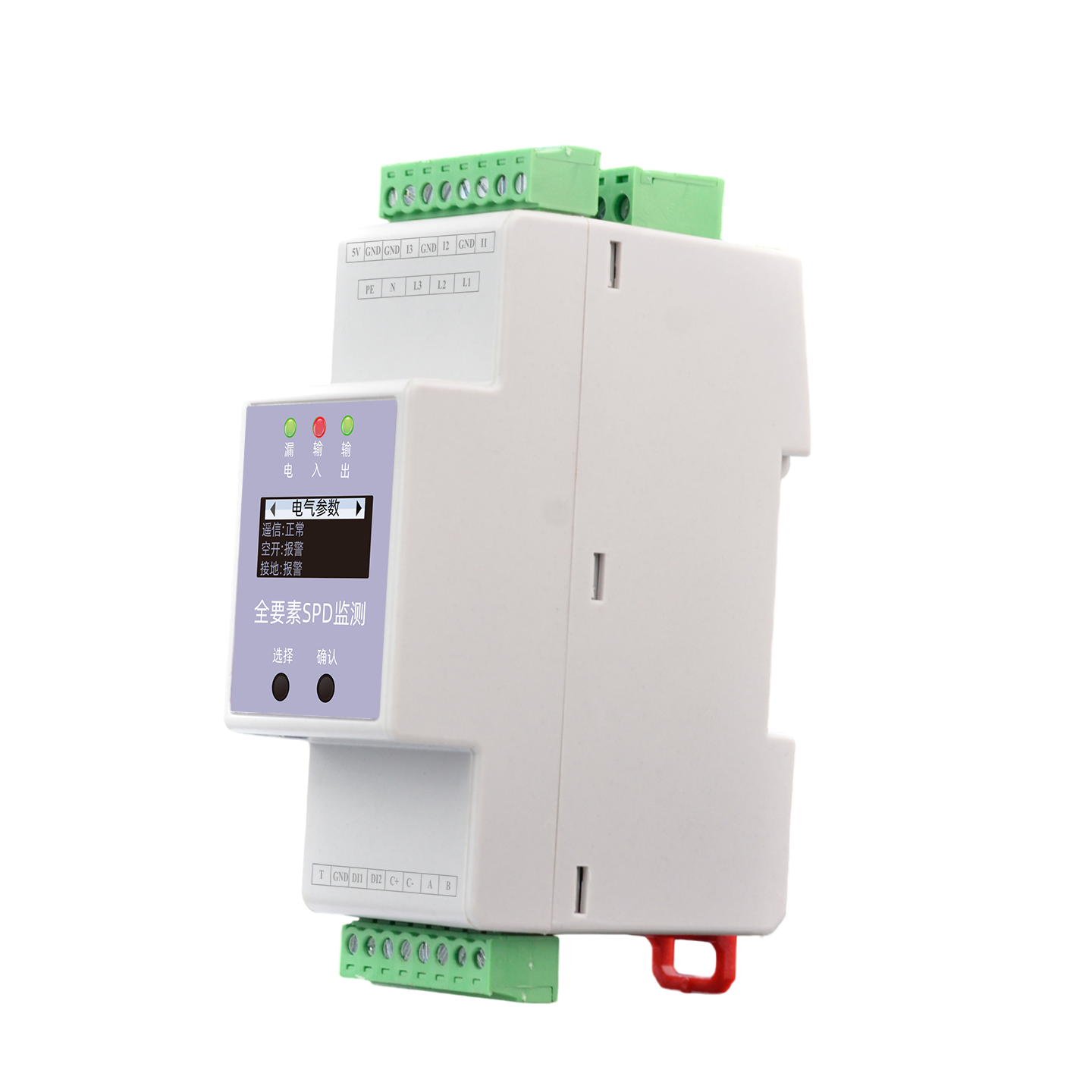

10μA级泄漏电流传感
自研10μA泄漏电流传感器，精度提升100倍。基于海量使用数据训练算法模型，实现多维度状态监测和劣化分析。
独家寿命预估算法
综合遥信、计数、温度、漏流4大因素动态计算0~100.0%寿命值，可编程报警阈值，从"事后更换"到"事前维护"。
多级智能报警联动
支持本地声光+远程通讯双重保障。可设定漏流>3000μA、温度>60°C或寿命<20%时触发报警，通过RS485/MQTT实时上传。
开放协议无缝集成
标准Modbus RTU协议，200+可读写寄存器完整开放。支持RS485组网与MQTT云端接入，字节序可配置，零集成壁垒。

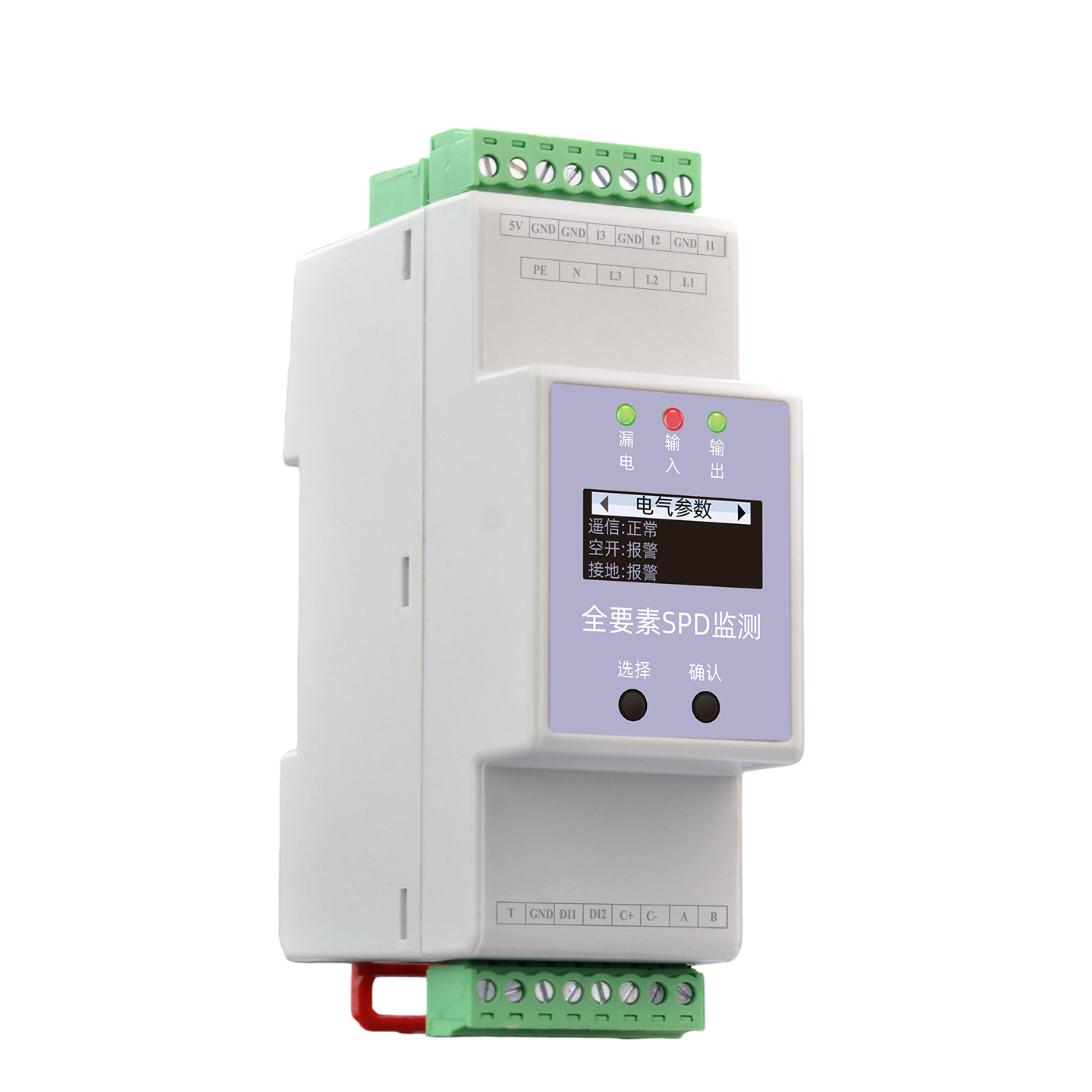

全要素状态可查
通过面板按键进入多级查询菜单，查看SPD寿命、三相漏流、温度、电压、雷击次数、接地等全维度数据，隐患精准可视化。
便捷灵活小巧
默认数码管显示，可选OLED屏；物理按键便利现场查询设置；插拔端子，35mm导轨安装，36mm袖珍宽度，再小位置也方便布设。
Selection Guide
选型说明
型号命名规则
ESM
-
1
1
1
1
2
-
R
1
电源
1=DC5V / 2=AC220V
2
显示
1=数码管 / 2=OLED屏
3
相数
0=无 / 1=单相 / 3=三相
4
电流参数
0=无 / 1=0.05~2.4mA（2.4mA/480mV银色线圈）
5
版型
1=基础版 / 2=旗舰版
R
通讯方式
R=RS485（Modbus）
| 型号 | 供电 | 显示 | 开关量输入 | 接地状态 | 雷击计数 | 温度 | 漏流路数 | 电压路数 | 寿命预估 | RS485 |
|---|---|---|---|---|---|---|---|---|---|---|
| ESM-21001-R | AC 220V | 数码管 | 2路 | 1路 | 1路 | 1路 | — | — | — | 支持 |
| ESM-11112-R | DC 5V | OLED | 2路 | 1路 | 1路 | 2路 | 1路 | 1路 | 支持 | 支持 |
| ESM-11312-R | DC 5V | OLED | 2路 | 1路 | 1路 | 2路 | 3路 | 3路 | 支持 | 支持 |
| ESM-21112-R | AC 220V | OLED | 2路 | 1路 | 1路 | 2路 | 1路 | 1路 | 支持 | 支持 |
| ESM-21312-R | AC 220V | OLED | 2路 | 1路 | 1路 | 2路 | 1路 | 3路 | 支持 | 支持 |
* 开关量监测用作监测SPD遥信和前置空开状态。如需其他配置，请联系销售获取定制方案。
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 4.75~5.25V（5V款）/ AC 160~280V（220V款） |
| 产品功耗 | ≤ 2W |
| 工作温度 | -20℃ ~ 60℃ |
| 工作湿度 | < 95% |
| 产品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（长×宽×高） |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |

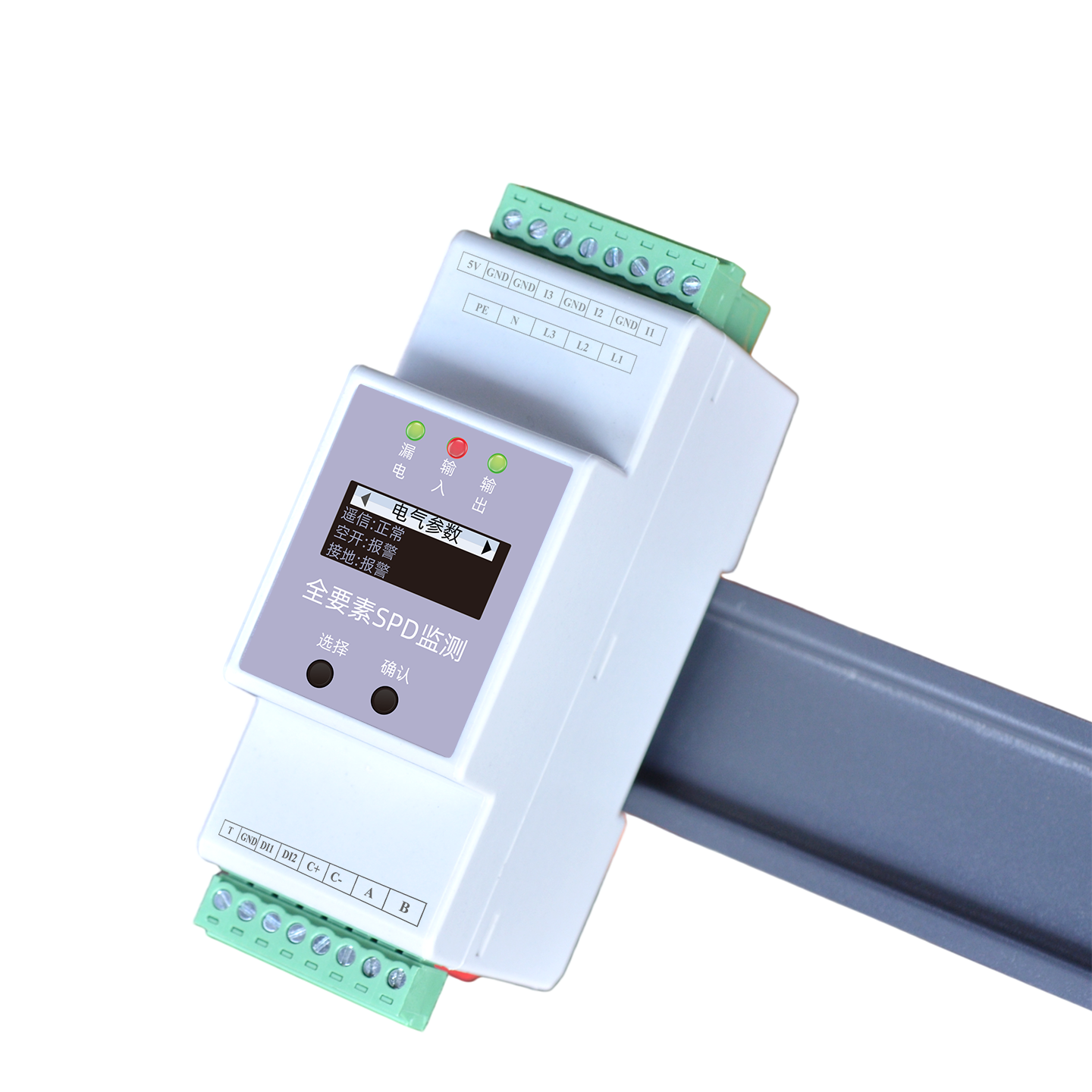

| 安装方式 | 标准35mm导轨安装 |
| 显示方式 | 数码管 / OLED（可选） |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 开关量输入 | 干接点输入，内置电源，2路（监测SPD遥信和前置空开状态） |
| 接地状态 | 接地回路监测，1路 |
| 雷击计数 | 0~9999次，最小触发0.1kA |
| 温度 | NTC测温：-30~125°C，精度±1°C |
| 泄漏电流(AC) | 50.0~2400.0μA，精度±20μA |
| 电压(AC) | 0~600.0V，精度±1V |
| 寿命预估 | 0~100.0%，综合遥信/计数/温度/漏流动态计算 |
| 报警输出 | 本地声光+远程通讯，阈值可编程设置 |

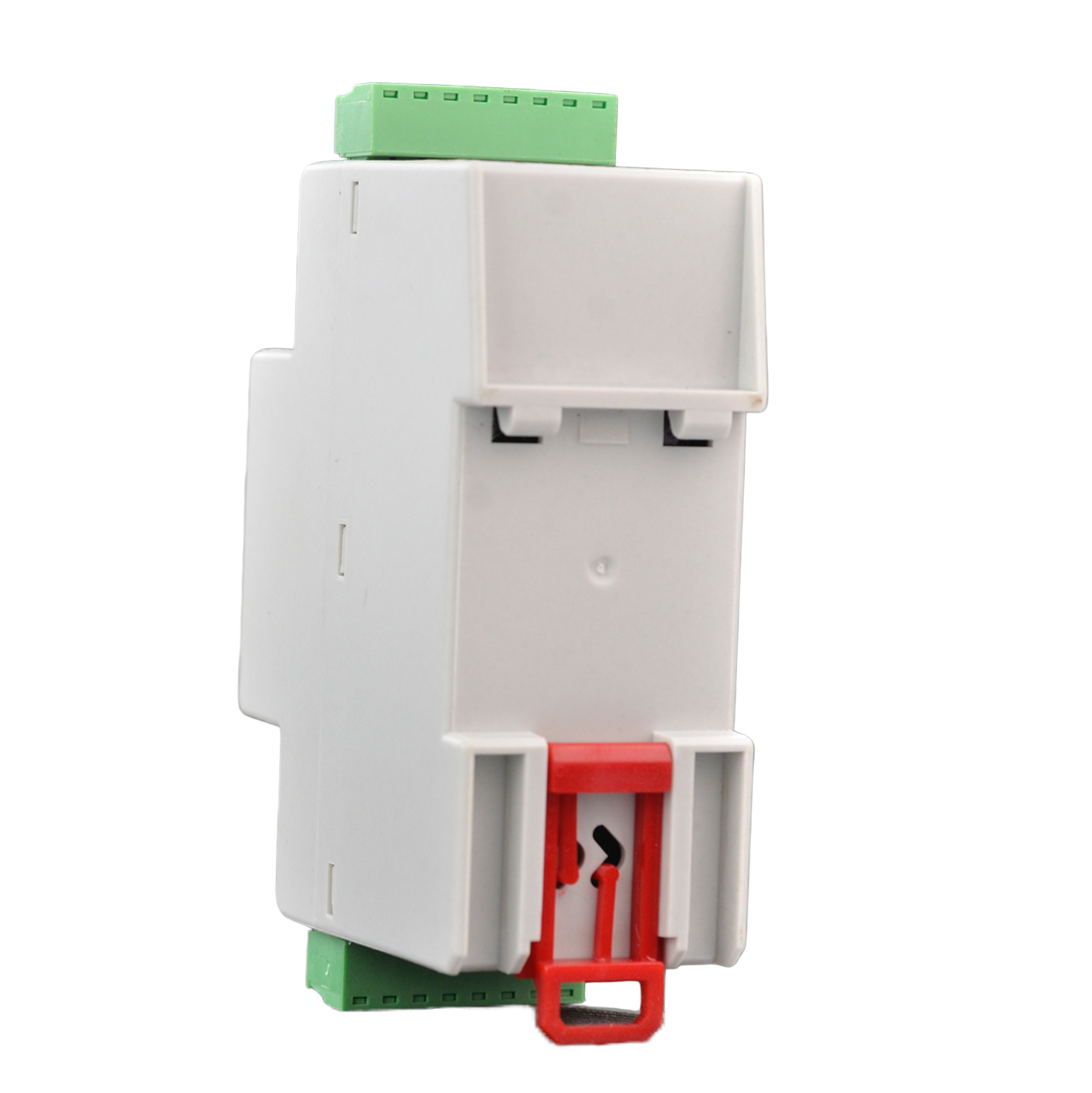

Installation Instructions
安装说明
a
安装尺寸图
36mm
宽度
110mm
高度
69mm
深度
35mm
标准导轨
b
传感器说明
| 传感器 | 规格 | 适用版本 |
|---|---|---|
| 雷击计数磁环 | 孔径12mm，线长1m | 基础版、旗舰版 |
| 泄漏电流线圈 | 绕线圈数4圈，电流比2.4mA/480mV，孔径11mm | 旗舰版 |
| NTC温度传感器 | 阻值10kΩ（R25°C），线长15cm | 基础版、旗舰版 |
c

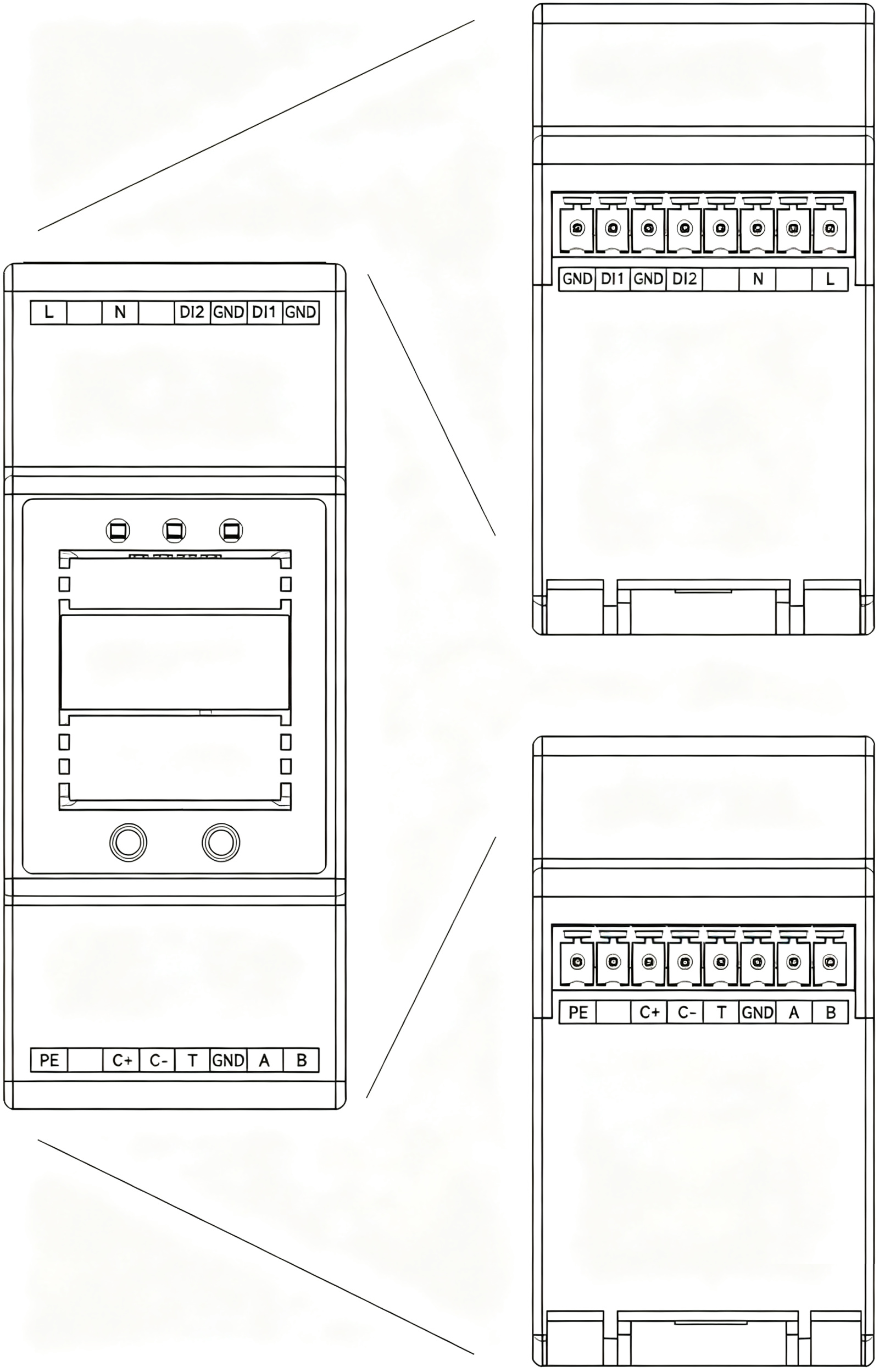

接口说明
接线定义
| 端子标识 | 名称 | 说明 |
|---|---|---|
| L / N | 电源 | L：火线；N：零线（220V款） |
| 5V / GND | 电源 | 5V：正极；GND：0V（5V款，与220V二选一） |
| A / B | RS485通讯 | A：RS485 A端；B：RS485 B端 |
| DI1 | 开关量输入1 | 遥信输入，另一头接GND，输入不分方向 |
| DI2 | 开关量输入2 | 空开输入，另一头接GND，输入不分方向 |
| T | 温度 | NTC温度输入，另一头接GND，输入不分方向 |
| C+ / C- | 雷击计数 | 雷击计数输入，输入不分方向 |
| PE | 接地状态 | 接地输入，需火线L与地线形成回路 |
注意：220V交流输入与5V直流电源输入只能二选一，请勿同时接入。
