某电网企业智能监测
采用ESA全要素智能电表、ESE电气安全监测装置、ESX等产品,对电网变电站与配电设施进行7×24小时电气安全在线监测,实时感知设备状态、提前预警隐患,提升电网运行可靠性与运维效率。
01 · BACKGROUND
客户背景
企业类型
某电网运营企业(某大型电网企业体系内单位),负责区域内输电、变电、配电设施的运营与维护,关系国计民生。
企业规模:重点区域
电网规模
运营多个变电站与配电设施,设备种类多、电压等级跨度大,运维覆盖区域广,电气安全与设备状态监测需求强烈。
变电站数量/供电区域:重点区域
行业地位
国家关键基础设施运营单位,需严格执行DL/T 596《电力设备预防性试验规程》及GB/T 14285《继电保护和安全自动装置技术规程》等标准。
合规标准:DL/T 596 / GB/T 14285
02 · CHALLENGES
业务挑战
变电站设备状态监测盲区多
变电站二次回路、配电柜、辅助电气设备缺乏在线监测手段,设备劣化与隐患难以提前发现,被动运维模式影响供电可靠性。
人工巡检效率低、风险高
变电站高压环境人工巡检存在安全风险,且巡检周期长、覆盖有限,部分偏远变电站巡检成本高、响应慢。
电气火灾隐患难以提前预警
配电柜线缆接头过热、接触不良等隐患若未及时发现,易演变为电气火灾,影响变电站安全运行,传统温度巡检难以连续监测。
数据孤岛影响运维决策
既有监测系统分散部署、数据格式异构,缺乏统一平台汇聚,运维决策依赖人工经验,缺乏数据驱动的辅助决策能力。
03 · SOLUTION
解决方案
系统架构图
注:本图为技术示意图。架构为感知层/边缘与网络层(ESX 智能边缘计算网关)/平台层(FEXCloud物联网云平台)的多层结构。
部署产品清单
| 产品名称 | 型号 | 数量 | 作用 |
|---|---|---|---|

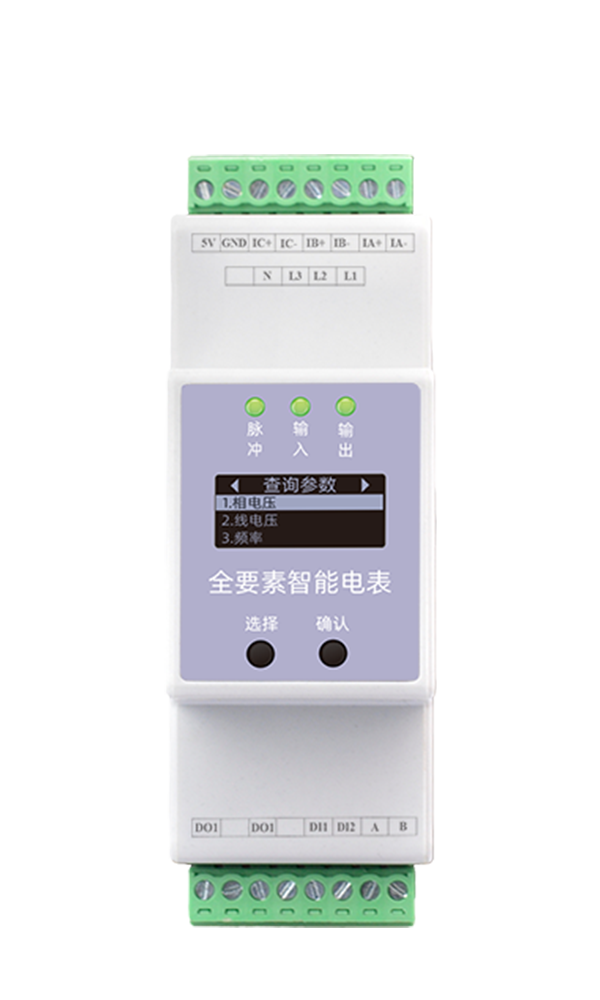

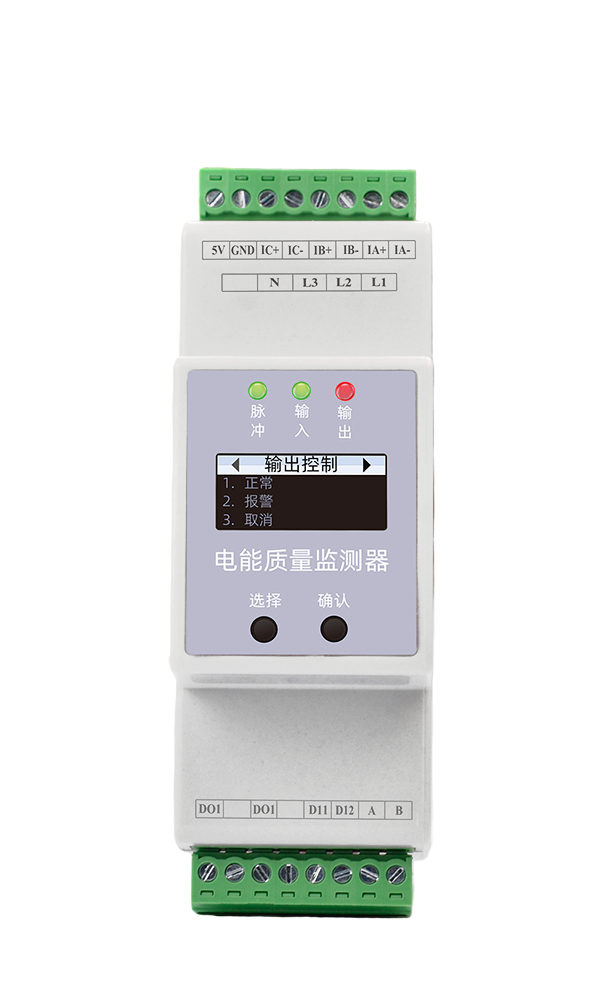

| ESA全要素智能电表 | ESA | 按点位配置 | 部署于变电站配电柜,实时监测剩余电流、线缆温度、过载等电气安全参数,异常即时报警 |
| ESE电气安全监测装置 | ESE | 按点位配置 | 部署于二次回路与辅助电气设备,采集漏电、温度、电流等多要素数据,补充设备级监测 |

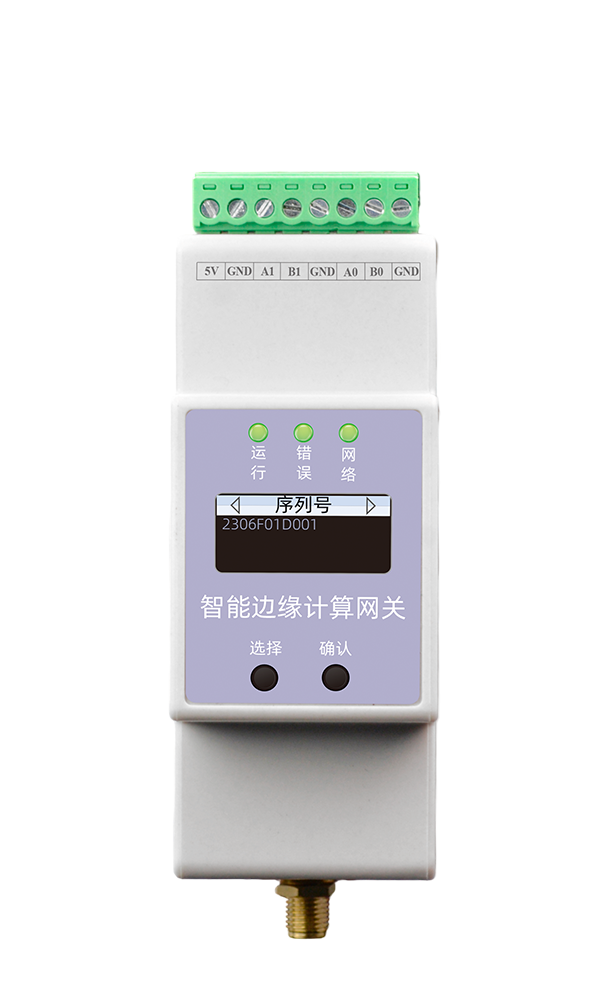

| ESX智能边缘计算网关 | ESX | 按点位配置 | 部署于配电设施关键节点,综合监测电气状态,适配电网特殊电压等级与接线方式 |
| FEXLINK Cloud云平台 | Cloud 3.0 | 1 套 | 数据汇聚、可视化展示、告警推送、运维工单、合规报表自动生成、辅助决策支持 |
注:产品数量按监测点位配置原则确定,具体数量以现场勘察与实施方案为准。
网络拓扑
感知层:ESA全要素智能电表部署于变电站总配电柜与高压开关柜辅助回路,ESE电气安全监测装置部署于二次回路与辅助电气设备,ESX智能边缘计算网关部署于配电设施关键节点,覆盖电气安全与设备状态多维度监测。
网络层:各感知终端通过RS485总线(Modbus-RTU协议)接入ESX智能边缘计算网关,ESX网关通过电力专网/4G蜂窝网络上行接入电网企业内部网络,关键节点支持双链路冗余备份,保障数据传输可靠性。
平台层:数据汇聚至FEXLINK Cloud云平台(私有化部署于电网企业数据中心),提供Web端与移动端可视化看板、实时告警、历史趋势分析、运维工单派发、合规报表自动生成、多角色权限管理等功能。
集成层:云平台通过标准IEC 61850 / REST API / Modbus TCP协议,与电网既有SCADA、PMS生产管理系统、OMS运维管理系统对接,实现数据共享与联动告警,纳入统一运维工单流程。
04 · IMPLEMENTATION
实施过程
现场勘测与方案设计
工程师赴变电站现场勘测,梳理配电系统结构、二次回路接线、辅助设备清单,输出点位清单与系统部署方案。
实施周期以项目排期为准
设备安装与接线
ESA/ESE/ESX分批次安装于各配电柜与控制柜,ESX智能边缘计算网关集中部署,完成RS485总线接线与电源接入,严格遵循电网作业安全规程。
实施周期以项目排期为准
系统调试与平台对接
配置ESX网关采集参数与上传周期,完成FEXLINK Cloud云平台账号开通、点位绑定、告警阈值设定、与SCADA/PMS系统对接联调。
实施周期以项目排期为准
试运行与人员培训
系统试运行并校准数据准确性,对运维人员进行平台操作、告警处置、工单流转、报表导出等培训,完成项目验收交付。
实施周期以项目排期为准
05 · RESULTS
应用效果
7×24h
全天候在线监测
重点场所
监测点位覆盖数
在线巡检
减少人工巡检工时
以现场勘察为准
设备隐患提前预警次数
自动
非计划停运减少次数
自动
合规报表自动生成率
应用价值
"面向本案例业务场景，方案目标为支持关键监测对象的持续在线监测，提升隐患发现的及时性与运维管理的可追溯性。具体实施效果以现场部署与运行数据为准。"
— 基于方案设计目标的定性说明
