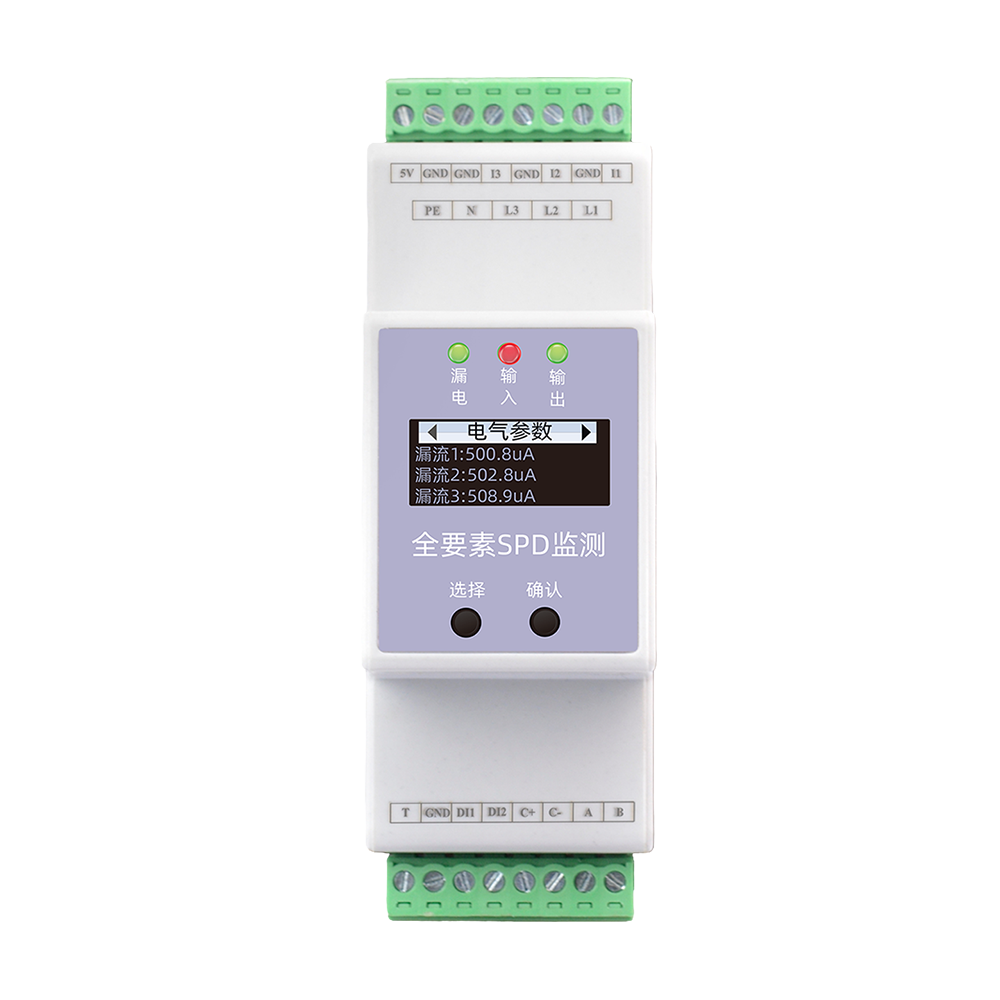

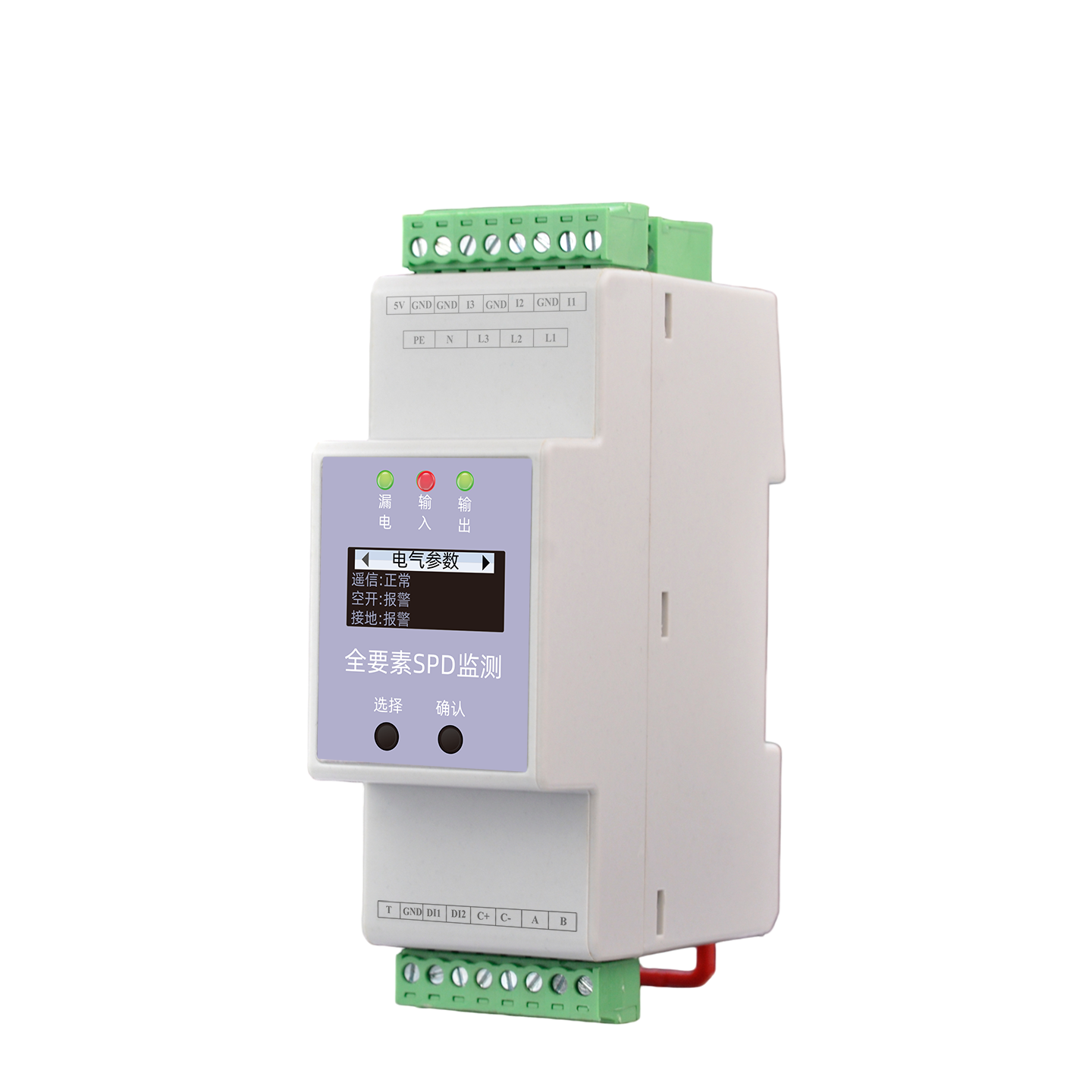

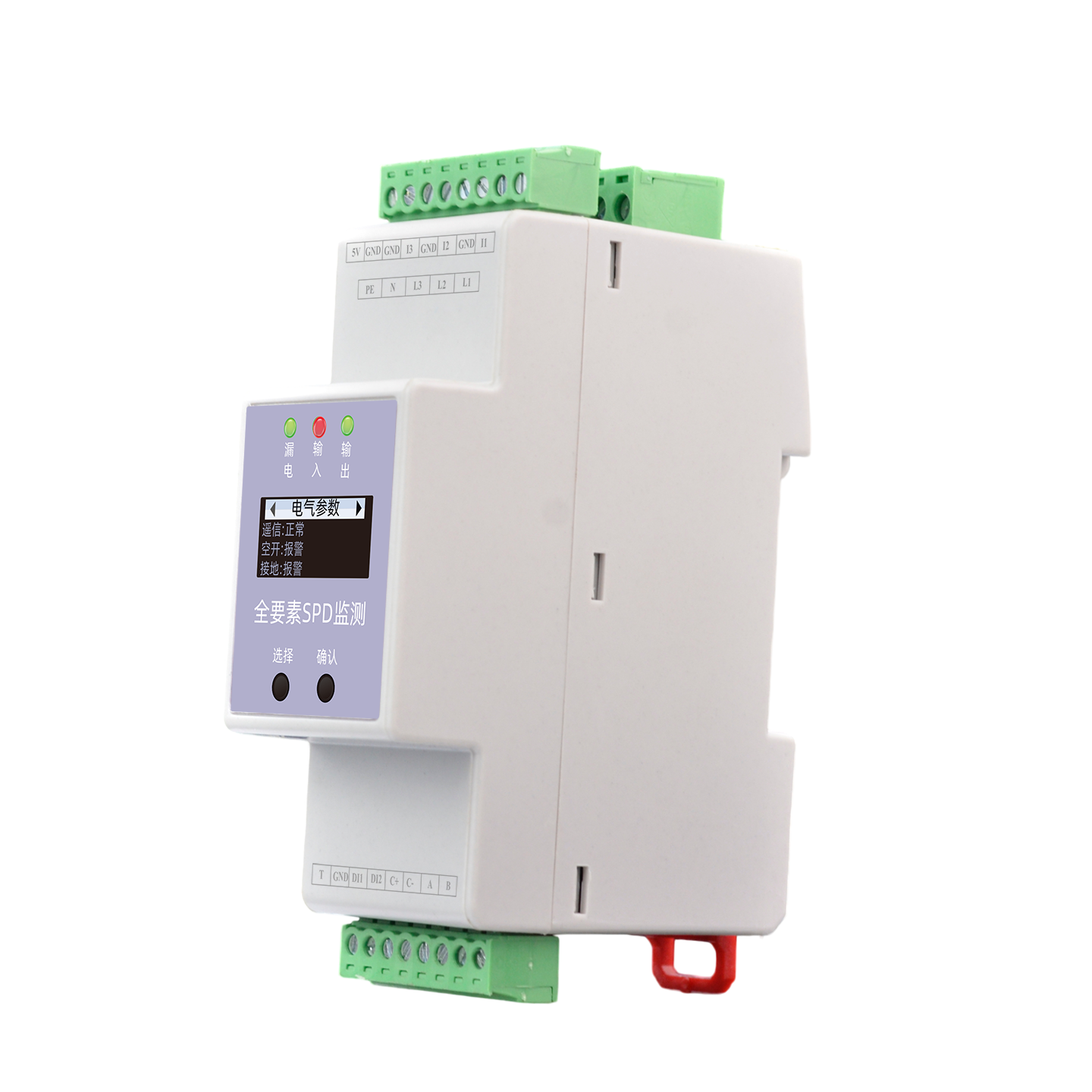

產品概述
全要素SPD監測（ESM防雷監測模組）是一款集"測、算、顯、智"於一體的全要素SPD智慧監測終端。產品自研10μA洩漏電流感測器，精度提升100倍，基於海量使用資料的訓練演算法模型，實現多維度狀態監測和劣化分析。
實時監測洩漏電流、本體溫度、電壓、雷擊計數、接地狀態、SPD遙信及前置斷路器狀態，綜合4大因素動態計算0~100.0%壽命值，構建SPD毫釐級健康檔案，讓SPD的每一個隱患都無所遁形。
廣泛應用於園區、鐵路、港口、機場、農業、礦山、裝備、氣象、水務、環保、新能源等領域，是基於特徵資料高精度抓取和分析，真正實現劣化趨勢、劣化比例功能的"物聯網+防雷"理想終端。
全息感知矩陣
- 微安級洩漏電流監測（10.0~3000.0μA），預警早期劣化。
- 精密溫度追蹤（-30~125°C），防止熱擊穿。
- 0.1kA靈敏雷擊計數，記錄0~9999次衝擊事件。
- 獨家壽命預估演算法，量化剩餘價值。
產品特點
10μA級洩漏電流感測
自研10μA洩漏電流感測器，精度提升100倍。基於海量使用資料訓練演算法模型，實現多維度狀態監測和劣化分析。
獨家壽命預估演算法
綜合遙信、計數、溫度、漏流4大因素動態計算0~100.0%壽命值，可程式設計報警閾值，從"事後更換"到"事前維護"。
多級智慧報警聯動
支援本地聲光+遠端通訊雙重保障。可設定漏流>3000μA、溫度>60°C或壽命<20%時觸發報警，透過RS485/MQTT實時上傳。
開放協議無縫整合
標準Modbus RTU協議，200+可讀寫暫存器完整開放。支援RS485組網與MQTT雲端接入，位元組序可配置，零整合壁壘。
全要素狀態可查
透過面板按鍵進入多級查詢選單，檢視SPD壽命、三相漏流、溫度、電壓、雷擊次數、接地等全維度資料，隱患精準視覺化。
便捷靈活小巧

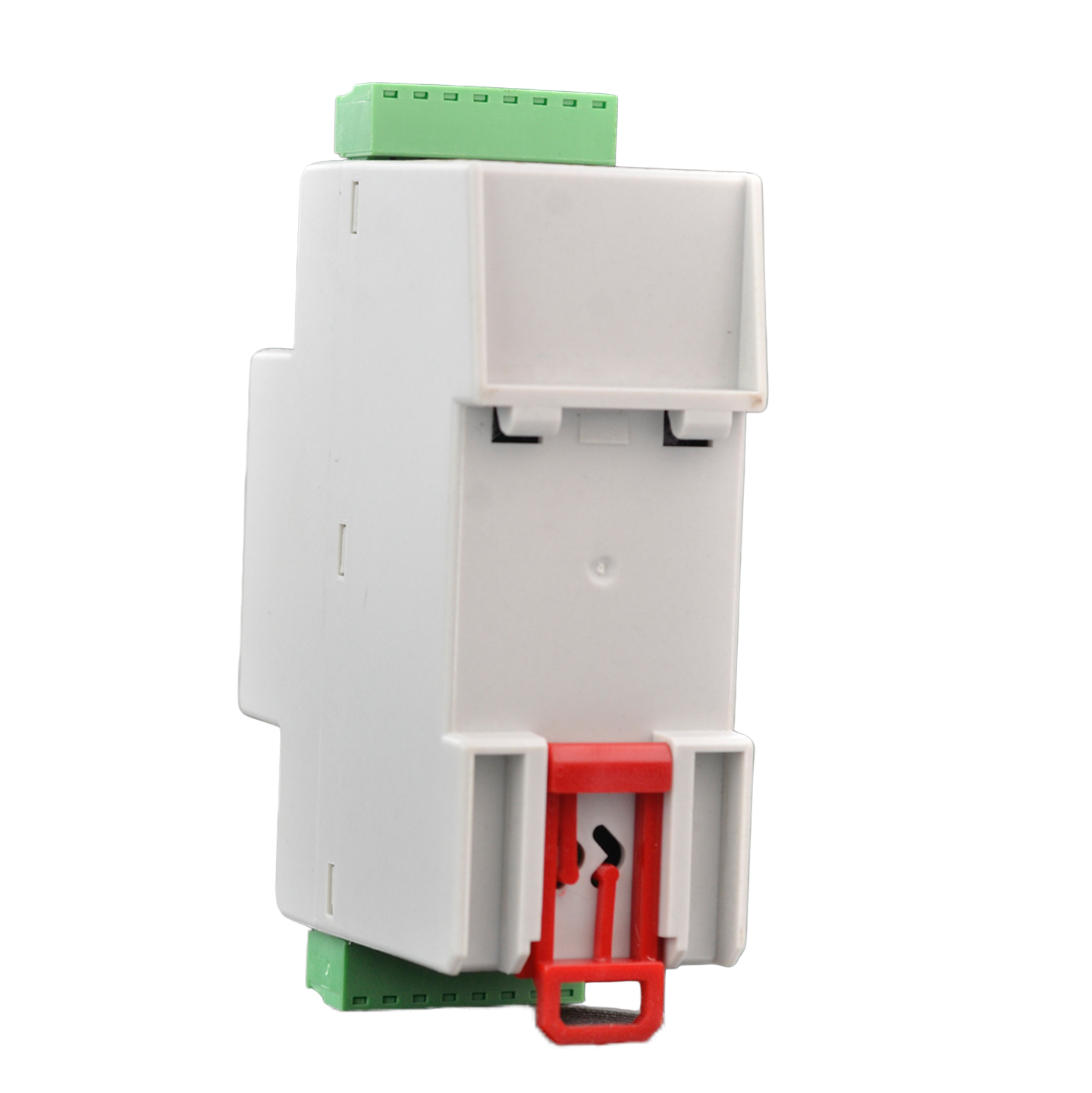

預設數碼管顯示，可選OLED屏；物理按鍵便利現場查詢設定；插拔端子，35mm導軌安裝，36mm袖珍寬度，再小位置也方便佈設。
選型說明
型號命名規則
| 型號 | 供電 | 顯示 | 開關量輸入 | 接地狀態 | 雷擊計數 | 溫度 | 漏流路數 | 電壓路數 | 壽命預估 | RS485 |
|---|---|---|---|---|---|---|---|---|---|---|
| ESM-21001-R | AC 220V | 數碼管 | 2路 | 1路 | 1路 | 1路 | — | — | — | 支援 |
| ESM-11112-R | DC 5V | OLED | 2路 | 1路 | 1路 | 2路 | 1路 | 1路 | 支援 | 支援 |
| ESM-11312-R | DC 5V | OLED | 2路 | 1路 | 1路 | 2路 | 3路 | 3路 | 支援 | 支援 |
| ESM-21112-R | AC 220V | OLED | 2路 | 1路 | 1路 | 2路 | 1路 | 1路 | 支援 | 支援 |
| ESM-21312-R | AC 220V | OLED | 2路 | 1路 | 1路 | 2路 | 1路 | 3路 | 支援 | 支援 |
* 開關量監測用作監測SPD遙信和前置空開狀態。如需其他配置，請聯絡銷售獲取定製方案。
技術參數
基本參數
| 工作電壓 | DC 4.75~5.25V（5V款）/ AC 160~280V（220V款） |
| 產品功耗 | ≤ 2W |
| 工作溫度 | -20℃ ~ 60℃ |
| 工作溼度 | < 95% |
| 產品重量 | 150g |
| 外形尺寸 | 36 × 110 × 69mm（長×寬×高） |
| 外殼材料 | 熱塑性材料 UL94V0 |
| 防護等級 | IP20 |

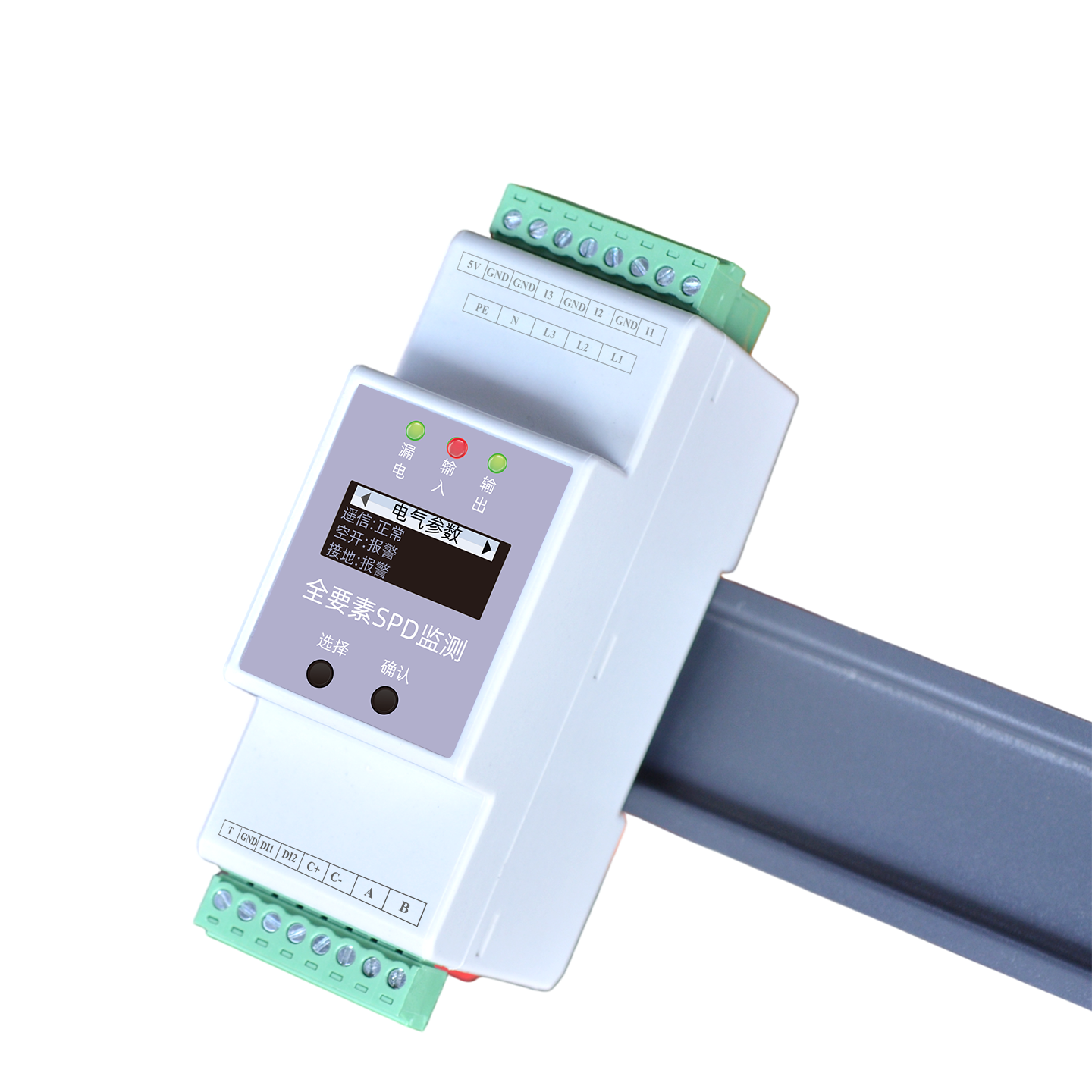

| 安裝方式 | 標準35mm導軌安裝 |
| 顯示方式 | 數碼管 / OLED（可選） |
| 通訊方式 | RS485 |
| 通訊協議 | Modbus協議 |
監測功能
| 開關量輸入 | 幹接點輸入，內建電源，2路（監測SPD遙信和前置空開狀態） |
| 接地狀態 | 接地迴路監測，1路 |
| 雷擊計數 | 0~9999次，最小觸發0.1kA |
| 溫度 | NTC測溫：-30~125°C，精度±1°C |
| 洩漏電流(AC) | 50.0~2400.0μA，精度±20μA |
| 電壓(AC) | 0~600.0V，精度±1V |
| 壽命預估 | 0~100.0%，綜合遙信/計數/溫度/漏流動態計算 |
| 報警輸出 | 本地聲光+遠端通訊，閾值可程式設計設定 |
安裝說明
安裝尺寸圖
感測器說明
| 感測器 | 規格 | 適用版本 |
|---|---|---|
| 雷擊計數磁環 | 孔徑12mm，線長1m | 基礎版、旗艦版 |
| 洩漏電流線圈 | 繞線圈數4圈，電流比2.4mA/480mV，孔徑11mm | 旗艦版 |
| NTC溫度感測器 | 阻值10kΩ（R25°C），線長15cm | 基礎版、旗艦版 |

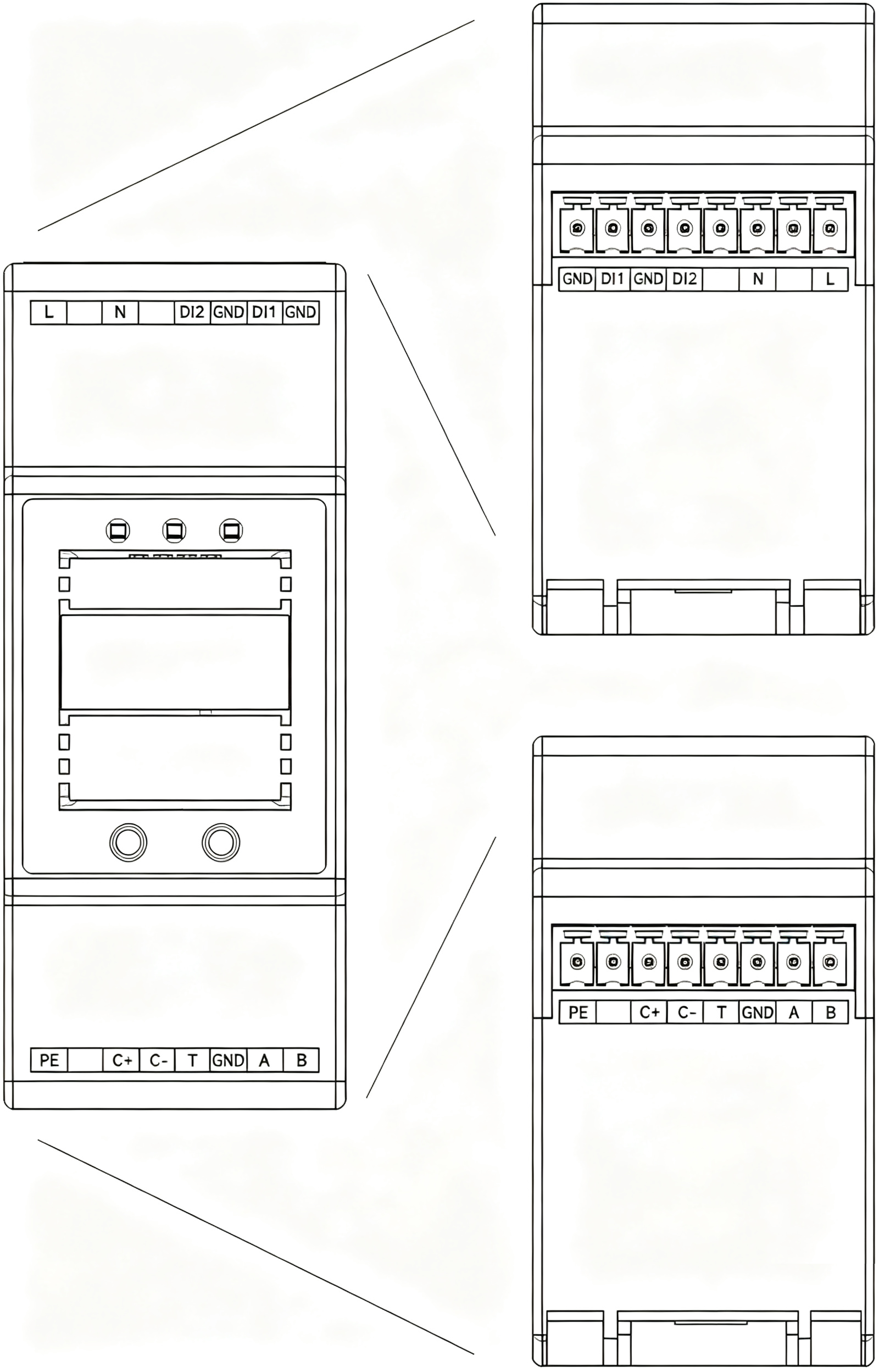

介面說明

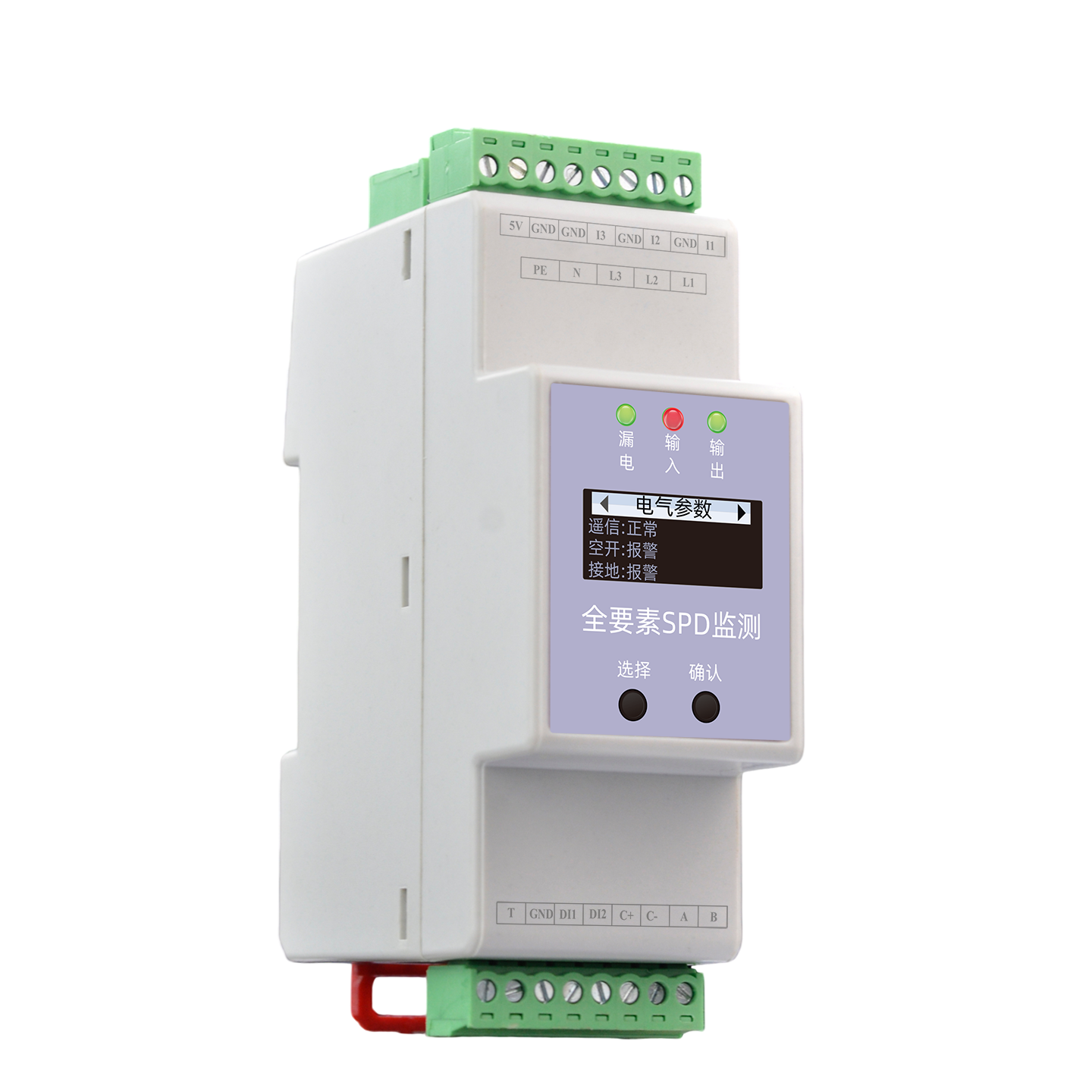

接線定義
| 端子標識 | 名稱 | 說明 |
|---|---|---|
| L / N | 電源 | L：火線；N：零線（220V款） |
| 5V / GND | 電源 | 5V：正極；GND：0V（5V款，與220V二選一） |
| A / B | RS485通訊 | A：RS485 A端；B：RS485 B端 |
| DI1 | 開關量輸入1 | 遙信輸入，另一頭接GND，輸入不分方向 |
| DI2 | 開關量輸入2 | 空開輸入，另一頭接GND，輸入不分方向 |
| T | 溫度 | NTC溫度輸入，另一頭接GND，輸入不分方向 |
| C+ / C- | 雷擊計數 | 雷擊計數輸入，輸入不分方向 |
| PE | 接地狀態 | 接地輸入，需火線L與地線形成迴路 |
注意：220V交流輸入與5V直流電源輸入只能二選一，請勿同時接入。
核心要點
- 定義： SPD智慧監測終端是FEXLINK面向電湧保護器狀態線上監測的通用型監測裝置，可適配多種SPD類型。
- 核心能力： 採集SPD漏流、溫度、雷擊計數、遙信狀態，支援RS485/MQTT上傳，可對接FEXLINK Cloud。
- 適用場景： 適用於配電房SPD狀態線上監測、智慧防雷系統建設等場景。
- 相關產品： FSS智慧型電湧保護器、FS電湧保護器監測儀、FG智慧網關。
常見問題
Frequently Asked Questions
SPD智慧監測終端是什麼？
SPD智慧監測終端是FEXLINK面向電湧保護器狀態線上監測的通用型監測裝置，可適配多種SPD類型。
SPD智慧監測終端適用於哪些場景？
適用於配電房SPD狀態線上監測、智慧防雷系統建設等場景。
SPD智慧監測終端與傳統方案有什麼區別？
相比普通遙信端子，智慧監測終端提供多參數實時採集與雲端上傳，支援預測性維護。
SPD智慧監測終端如何安裝和接入？
導軌安裝，接入SPD遙信端子與感測器，連接RS485匯流排後配置上傳參數。
如何選購 FEXLINK 產品或預約演示？
可透過 FEXLINK 官網聯繫頁面提交需求，或致電 0755-8653 6148 預約演示與選型諮詢，工程師將根據應用場景提供匹配方案與報價。
