Product Overview
产品概述

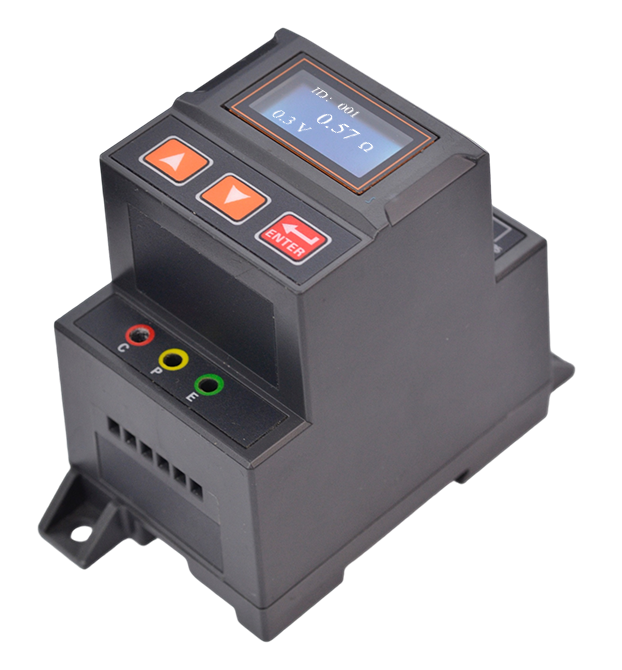

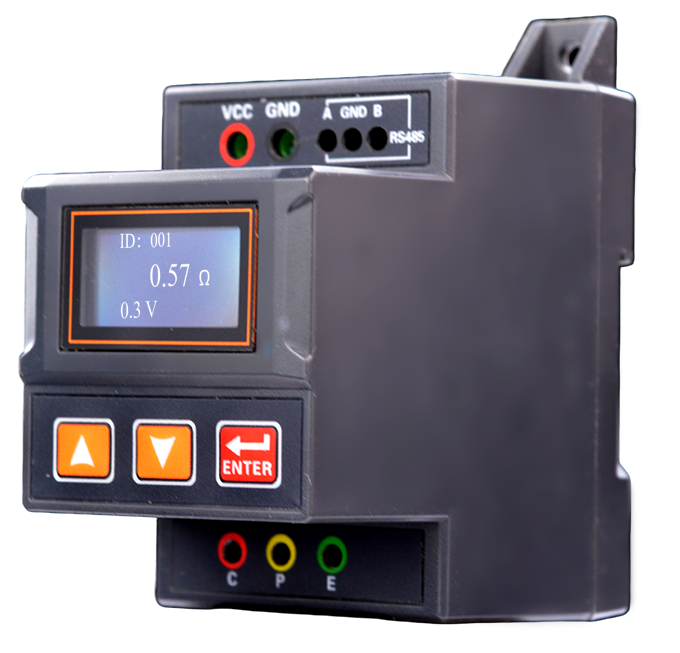

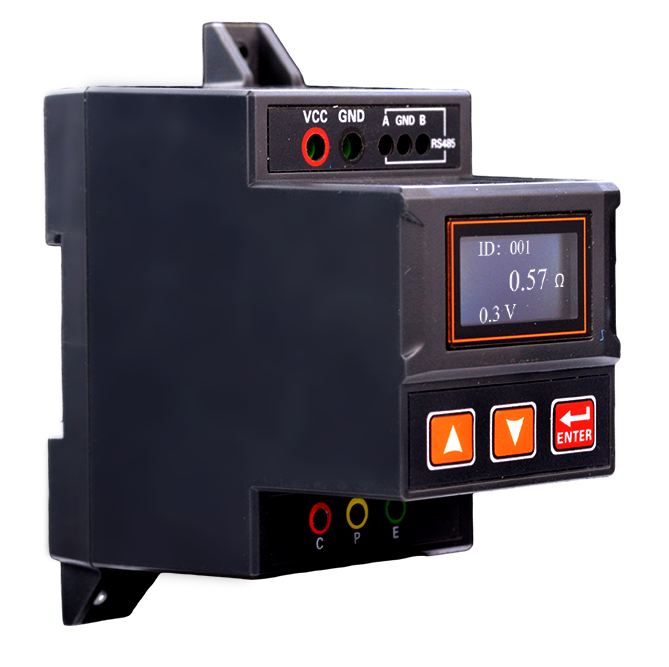

室内版接地电阻监测仪为室内螺丝/导轨安装的接地电阻监测设备，适用于防雷地网在线监测。采用精密三线法实时测量接地电阻及对地电压，数据可通过RS485（Modbus协议）上传至云平台，接入雷电防护系统。
设备支持本地液晶显示与按键操作，安装便捷，适合配电房等室内环境使用。每分钟自动执行一次测量，实时动态反映地网健康状态，无需人工干预。
核心能力
- 精密三线法测量，电阻0.01Ω~2000Ω，电压0.1V~600V。
- 每分钟自动测量一次，实时动态反映地网健康状态。
- 标准Modbus协议，支持总线组网，配合网关实现远程云端监控。
- 液晶屏+多按键交互，支持清线阻、设ID、启停测试等现场操作。
Product Features
产品特点
精密三线测
电阻0.01Ω~2000Ω，电压0.1V~600V，微小变化亦可清晰捕捉，地阻精度±2%rdg±3dgt。
宽量程高分辨
标准Modbus协议，支持总线组网，配合网关实现远程云端监控，地网健康状态一目了然。
RS485远传
每分钟自动执行一次测量，实时动态反映地网健康状态，无需人工干预，数据远传至云平台。
智能自测
每分钟自动执行一次测量，实时动态反映地网健康状态，无需人工干预，确保数据持续更新。
本地操控便捷
液晶屏配合多按键交互，支持清线阻、设ID、启停测试等现场操作，无需借助外部设备即可完成配置。
导轨快装设计
35mm标准导轨卡扣安装，体积小巧(62×117×88mm)，适合室内配电柜密集部署。
Selection Guide
选型说明
型号命名规则
FR
-
1
2
0
2
1
R
FR
产品
三点法接地电阻监测模块
1
显示
0=无；1=有
2
信号采集
1=地网阻值；2=地网阻值+对地电压
0
防爆功能
0=无；1=有
2
安装方式
1=室外；2=室内导轨；3=室内螺丝
1
供电方式
1=DC12V；2=AC220V；3=太阳能；4=锂电池
R
通讯方式
R=RS485；E=Ethernet；Z=Zigbee；G=4G
| 型号 | 安装位置 | 测量方式 | 采集点 | 产品尺寸(mm) | 安装方式 | 通讯方式 | ZIGBEE | Ethernet | 4G |
|---|---|---|---|---|---|---|---|---|---|
| FR-12021-R | 室内 | 三点法 | 阻值+对地电压 | 62*117*88 | 室内导轨 | RS485 | 支持 | --- | --- |
| FR-12021-E | 室内 | 三点法 | 阻值+对地电压 | 62*117*88 | 室内导轨 | Ethernet | --- | 支持 | --- |
| FR-12021-Z | 室内 | 三点法 | 阻值+对地电压 | 62*117*88 | 室内导轨 | Zigbee | 支持 | --- | --- |
| FR-12031-R | 室内 | 三点法 | 阻值+对地电压 | 62*117*88 | 室内螺丝 | RS485 | 支持 | --- | --- |
Technical Parameters
技术参数
基本参数
| 工作电压 | 12V±1VDC、150mA Max |
| 产品功耗 | 2W |
| 工作温度 | -10℃~40℃ |
| 工作湿度 | <95% |
| 产品重量 | 230g |
| 外形尺寸 | 62*117*88mm |
| 显示尺寸 | 34.5mm×23mm；显示区域：29.42mm×14.7mm |
| 外壳材料 | 阻燃材料（室内） |
| 防护等级 | IP20（室内） |
| 安装方式 | 35mm导轨（室内） |
| 通讯方式 | RS485 |
| 通讯协议 | Modbus协议 |
监测功能
| 接地电阻 | 0.01Ω~2000Ω，0.01Ω |
| 测量方法 | 精密三线测量 |
| 测量时间 | 1分钟/次 |
| 地阻精度 | ±2%rdg±3dgt |
| 接地电压 | 0.1V~600V，0.1V |
| 电压精度 | ±2%rdg±5dgt |
| 采集点 | 阻值+对地电压 |
| 采集方式 | 三点法 |
Installation Instructions
安装说明

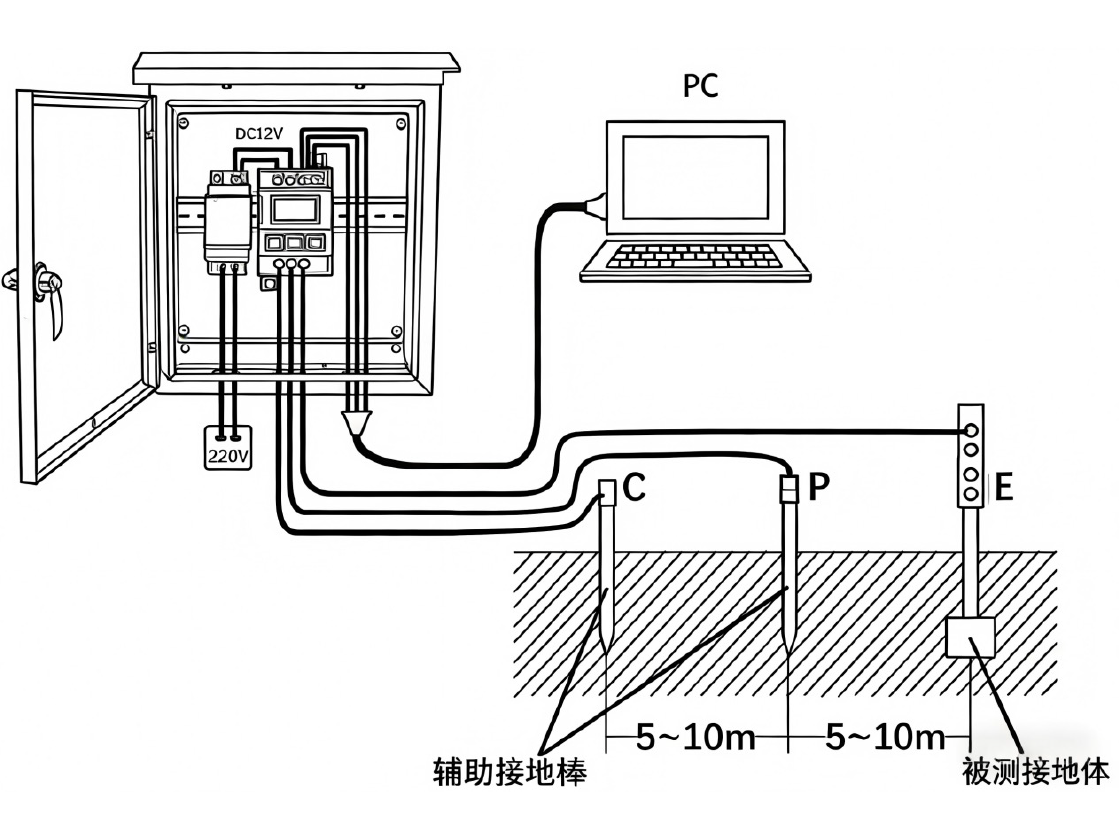

a
安装示例
62mm
宽度
117mm
高度
88mm
深度
35mm
标准导轨
b

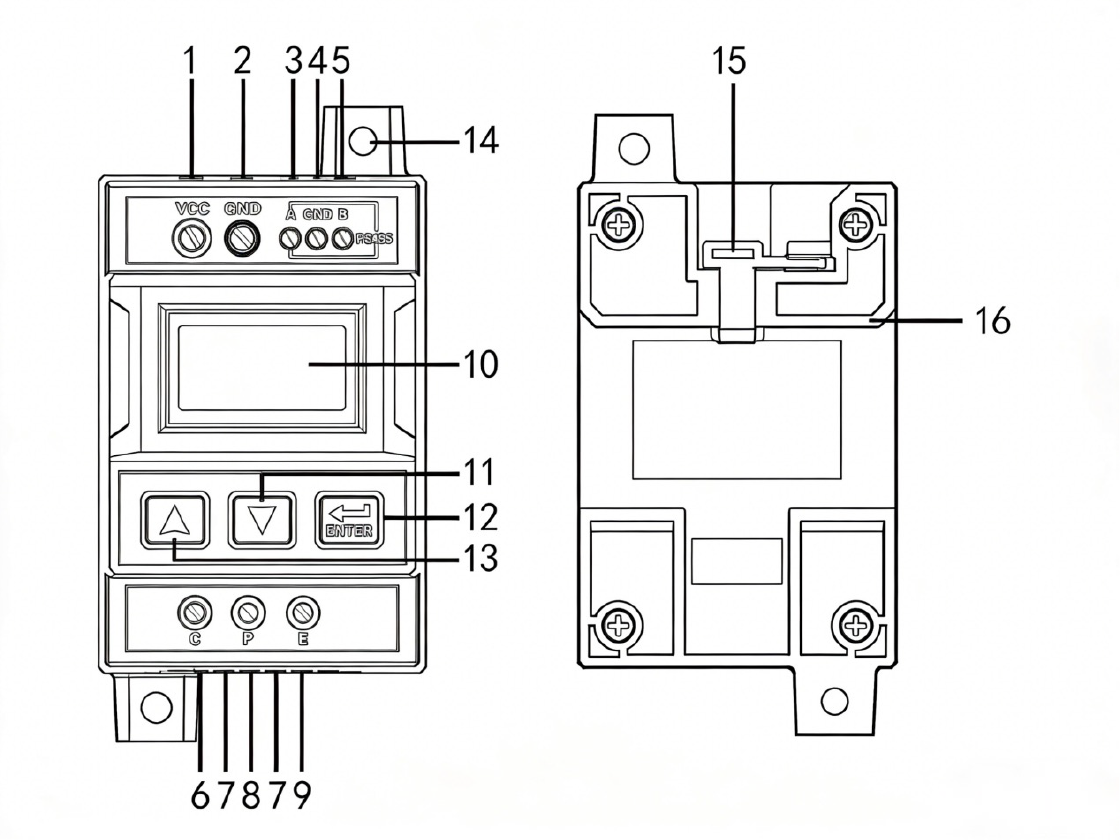

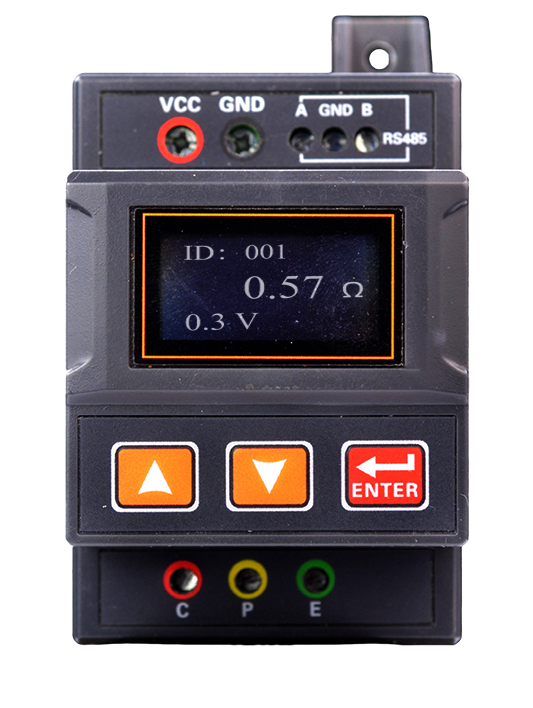

接口说明
接口定义
| 编号 | 定义 |
|---|---|
| 1 | 电源正接口(VCC) |
| 2 | 电源地(GND) |
| 3 | RS485的A端(T/A) |
| 4 | 通讯地(GND) |
| 5 | RS485的B端(R/B) |
| 6 | C端(电流极) |
| 7 | 预留备用端子 |
| 8 | P端(电压极) |
| 9 | E端(接地极) |
| 10 | 液晶屏 |
| 11 | 向下键 |
| 12 | 确认与测试按键 |
| 13 | 向下键 |
| 14 | 安装孔 |
| 15 | 卡扣 |
| 16 | 导轨卡槽（35mm） |
