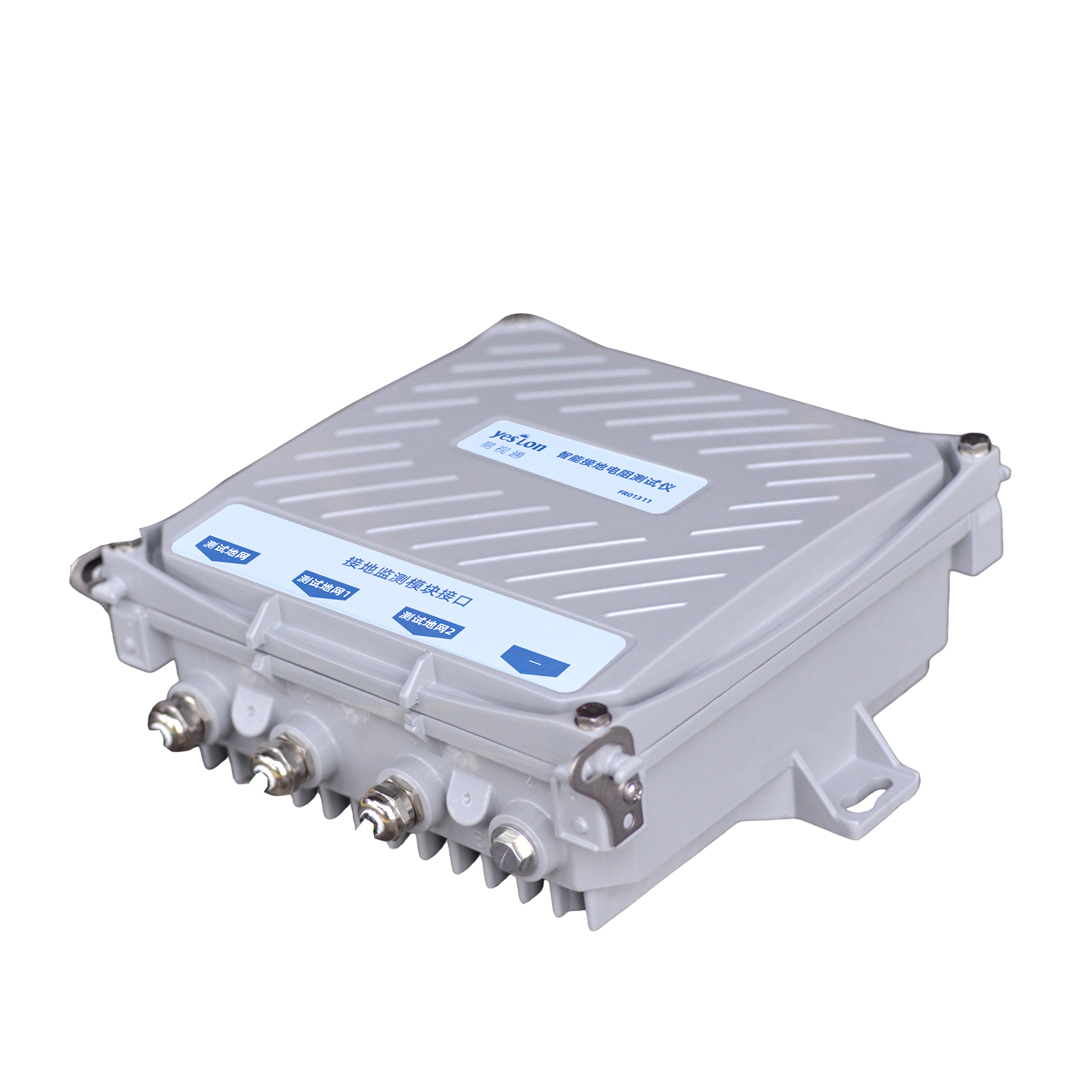

Product Overview
产品概述

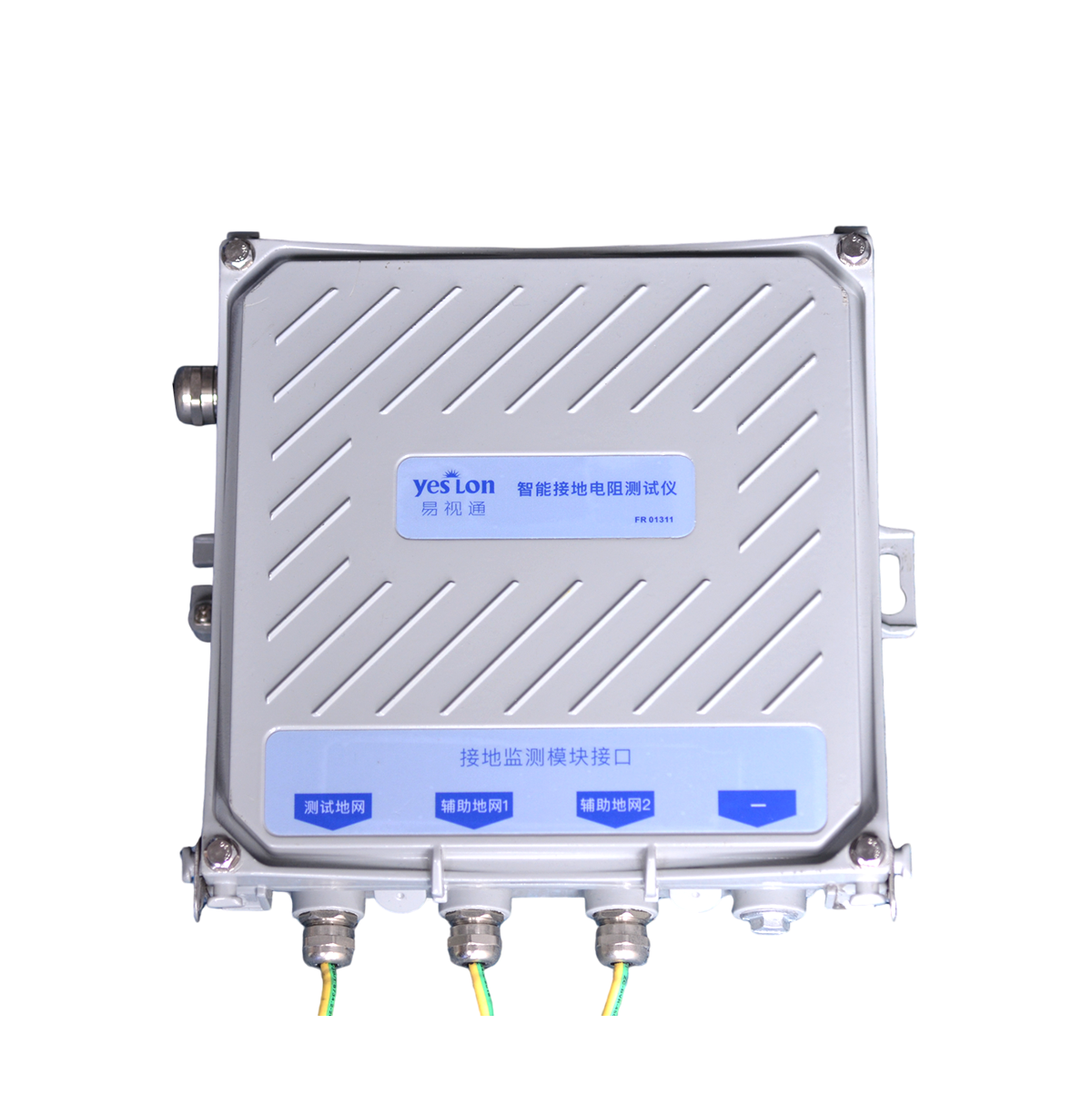

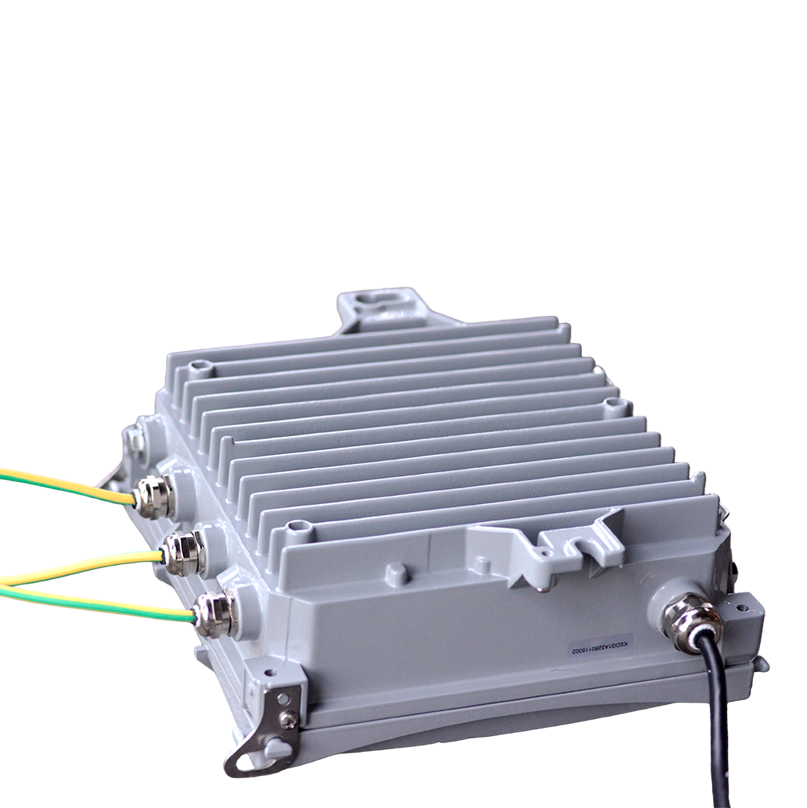

FR三点法接地电阻监测模块监测接地电阻值、联结电阻值等数据，准确记录接地电阻数据，监测精度高达0.001欧姆。采用精密三线测量法，自动多次测试取平均值，确保测量结果准确可靠。
外壳采用铝合金材料（防腐设计，不惧风雨雷电），防护等级可达IP65，工作温度-20℃~60℃，适合室外恶劣环境长期运行。支持室外安装、抱箍安装、埋地安装、挂墙安装多种方式，可独立使用也可组网使用。
核心能力
- 监测接地电阻值、联结电阻值，精度高达0.001欧姆。
- 铝合金防腐外壳，IP65防护，不惧风雨雷电。
- 现场报警及联网远程报警，异常状态实时通知。
- RS485/Zigbee/Ethernet/4G多种通讯方式，接入云服务系统。
Product Features
产品特点
监测全、精度高
监测接地电阻值、联结电阻值等数据，准确记录接地电阻数据，监测精度高达0.001欧姆。

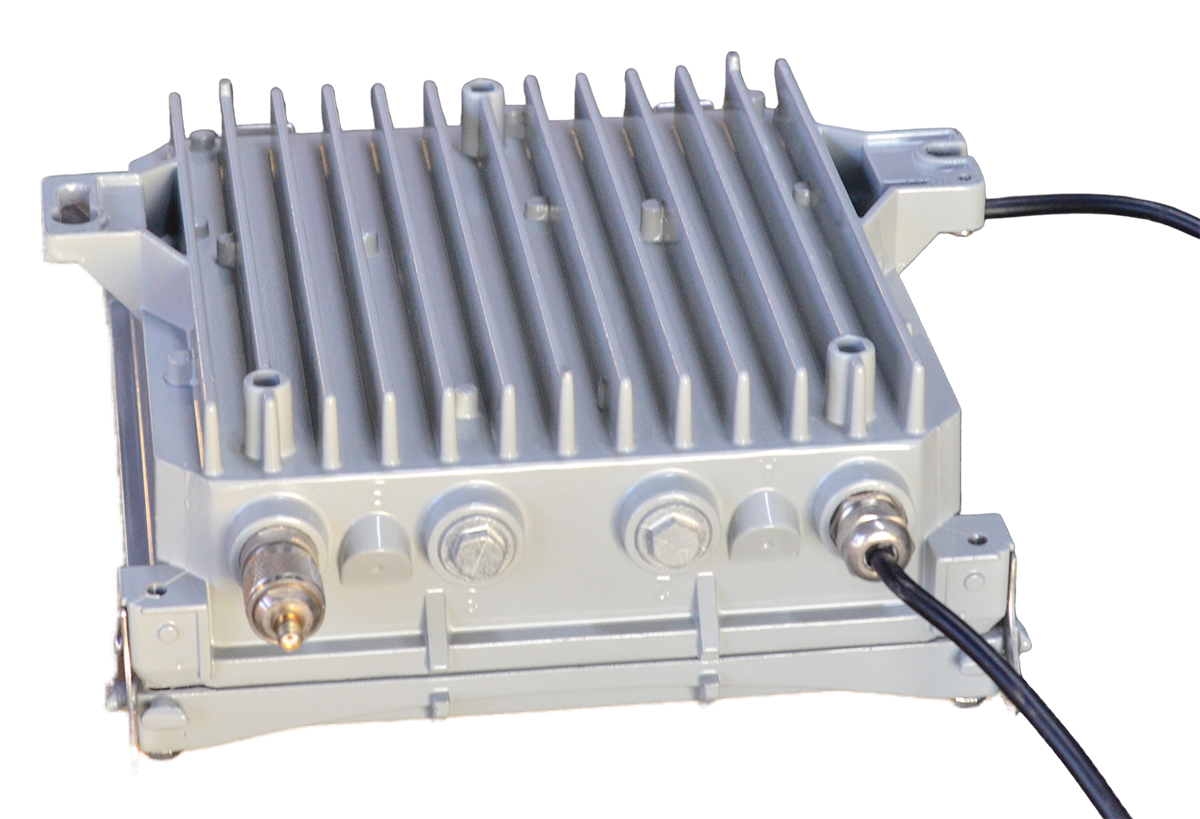

耐候强
铝合金材料（防腐设计，不惧风雨雷电），防护等级可达IP65，适合室外恶劣环境长期运行。
智能报警推送
具备现场报警及联网远程报警功能，支持历史数据查询，异常状态实时通知运维人员。
支持多种通讯
可通过RS485/Zigbee/Ethernet/4G等连接至网关，将各种数据远传到云服务系统。
宽温域耐候强
工作温度-20℃~60℃，铝合金防腐外壳，不惧风雨雷电，适合室外恶劣环境长期运行。
模块快换设计
采用模块化结构，现场运维可快速更换，减少停机时间，提升维护效率。
Selection Guide
选型说明
型号命名规则
FR
-
0
1
0
1
1
-
R
FR
产品
三点法接地电阻监测模块
0
显示
0=无；1=有
1
信号采集
1=地网阻值；2=地网阻值+对地电压
0
防爆功能
0=无；1=有
1
安装方式
1=室外；2=室内导轨；3=室内螺丝
1
供电方式
1=DC12V；2=AC220V；3=太阳能；4=锂电池
R
通讯方式
R=RS485；E=Ethernet；Z=Zigbee；G=4G
| 型号 | 安装位置 | 测量方式 | 防爆功能 | 采集点 | RS485 | ZIGBEE | Ethernet | 4G |
|---|---|---|---|---|---|---|---|---|
| FR-01011-R | 室外 | 三点法 | 无 | 地网阻值 | √ | --- | --- | --- |
| FR-01011-Z | 室外 | 三点法 | 无 | 地网阻值 | --- | √ | --- | --- |
| FR-01011-E | 室外 | 三点法 | 无 | 地网阻值 | --- | --- | √ | --- |
| FR-01011-G | 室外 | 三点法 | 无 | 地网阻值 | --- | --- | --- | √ |
| FR-02011-R | 室外 | 三点法 | 无 | 阻值+对地电压 | √ | --- | --- | --- |
| FR-02011-Z | 室外 | 三点法 | 无 | 阻值+对地电压 | --- | √ | --- | --- |
| FR-02011-E | 室外 | 三点法 | 无 | 阻值+对地电压 | --- | --- | √ | --- |
| FR-02011-G | 室外 | 三点法 | 无 | 阻值+对地电压 | --- | --- | --- | √ |
Technical Parameters
技术参数
基本参数
| 工作电压 | DC 12V（默认）/ DC 24V/AC 220V（可选） |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 7kg |
| 外形尺寸 | 260*260*107mm |
| 外壳材料 | 铝合金 |
| 防护等级 | IP65 |
| 安装方式 | 侧面使用M7螺丝固定安装 |
智能监测功能
| 通讯方式 | RS485/Zigbee/Ethernet/4G |
| 通讯协议 | Modbus协议/MQTT协议 |
| 接地电阻 | 0.01Ω~2000Ω，0.01Ω |
| 测量方法 | 精密三线测量 |
| 测量时间 | 1分钟/次 |
| 地阻精度 | ±2%rdg±3dgt |
| 接地电压 | 0.1V~600V，0.1V |
| 电压精度 | ±2%rdg±5dgt |
Installation Instructions
安装说明
a

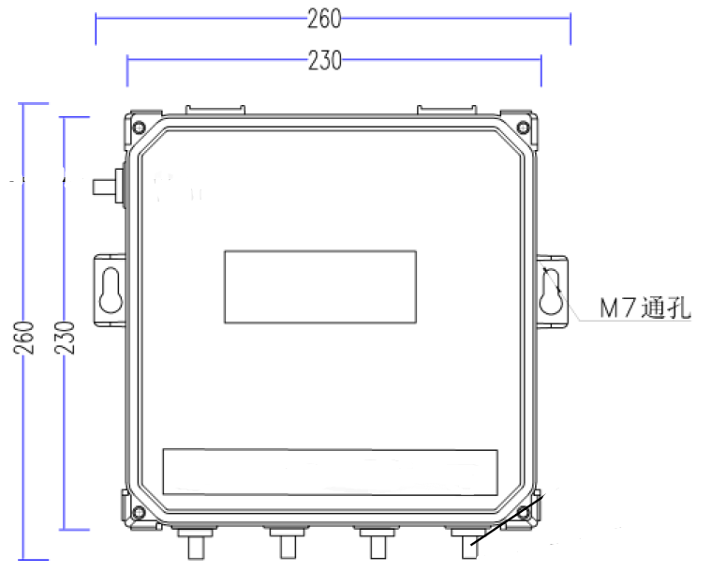

安装尺寸图
260mm
长度
260mm
宽度
107mm
高度
M7
螺丝固定
b

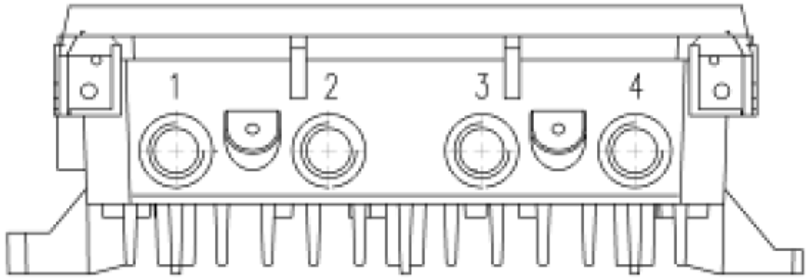

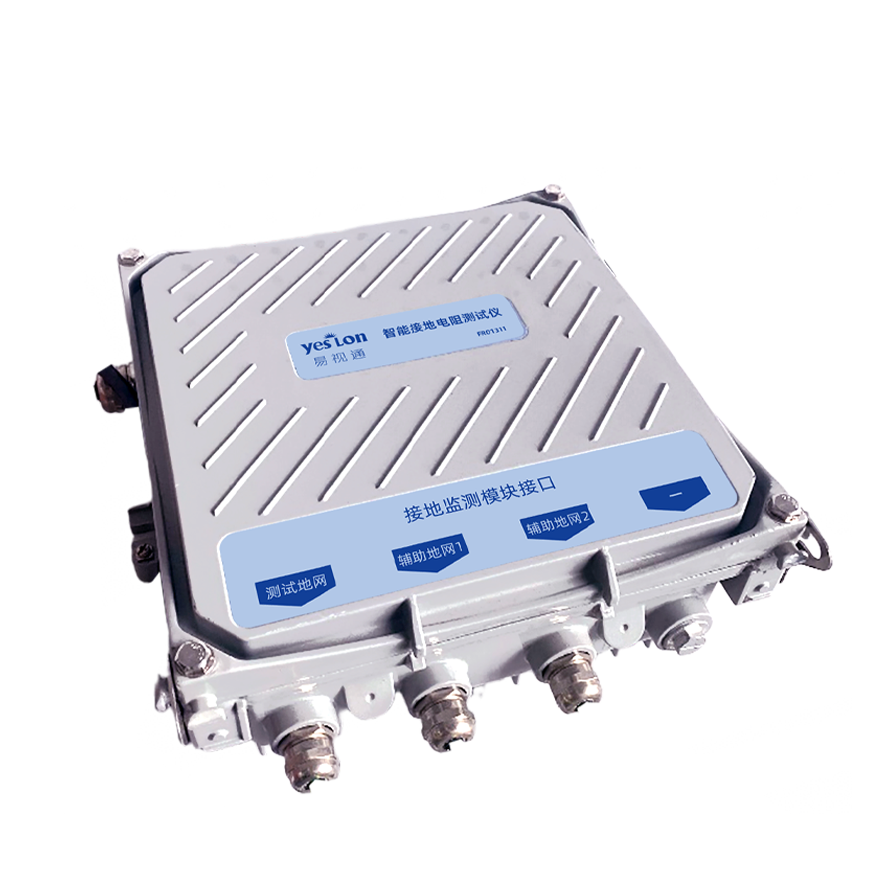

接口说明
接口定义
| 编号 | 定义 |
|---|---|
| 1 | 接口1：监测地网（E） |
| 2 | 接口2：辅助地极1（P） |
| 3 | 接口3：辅助地极2（C） |
| 4 | 接口4：通讯接口；Ethernet通讯时为网线接口；无线通讯时为天线接口；RS485通讯时无接线 |
| 5 | 侧边接口：无线或网口通讯时，DC12V电源接口，棕蓝两芯线，棕-12V，蓝-0V |
| 6 | 侧边接口：RS485时，红-12V，黑-0V，绿-RS485_A，黄绿-RS485_B |
