某石油化工儲油罐區防雷接地線上監測
採用FR三點法接地電阻監測模組為核心,部署FG智慧網關與FSS智慧型電湧保護器,對儲油罐區接地網進行7×24小時線上監測,替代傳統人工手搖式測量,實時感知接地系統狀態,保障罐區防雷安全與生產連續性。
01 · BACKGROUND
客戶背景
企業型別
某大型石油化工企業,隸屬國家能源化工體系,主營原油儲運、石化產品生產與精細化工,運營年限長,產業鏈覆蓋廣。作為國家關鍵基礎設施運營單位,嚴格執行安全紅線與合規審計,防雷安全是其生產安全體系的核心環節。
企業規模:大型央企/國企 [待補充] · 運營年限:[待補充]
罐區規模
擁有多個大型儲油罐組,罐區佔地面積大、儲罐容量高,接地網分佈廣且結構複雜。受罐區防爆區域劃分與作業安全約束,傳統人工巡檢難以高頻次全覆蓋,長期存在監測盲區。
罐區數量/總容量:[待補充] · 接地網點位數:[待補充]
行業地位
行業重點監管單位,屬防雷安全高風險場所。需嚴格執行GB 50057《建築物防雷設計規範》、GB/T 21413《石油儲備庫防雷技術規範》、GB 50160《石油化工企業設計防火標準》等強制性標準,接受應急管理部門與氣象主管機構聯合監管。
合規標準:GB 50057 / GB/T 21413 / GB 50160
02 · CHALLENGES
業務挑戰
人工巡檢效率低、盲區大
儲油罐區接地網點位多、分佈廣,傳統手搖式接地電阻儀需人工逐點測量,週期長、覆蓋不全,難以及時發現接地劣化隱患。
雷擊風險評估缺乏資料支撐
罐區屬高雷擊風險區域,但缺乏長期連續的接地電阻與雷電流監測資料,無法支撐雷擊風險評估與防雷工程決策。
SPD劣化無法實時感知
電湧保護器(SPD)長期承受雷擊與操作過電壓,存在劣化與失效風險,傳統SPD無線上監測能力,故障後無法及時預警。
合規審計取證困難
石化行業防雷合規審計要求完整、連續、可追溯的監測資料,紙質記錄與離散資料難以滿足監管與審計取證需求。
03 · SOLUTION
解決方案
系統架構圖
注:上圖為佔點陣圖,待替換為真實系統架構圖。架構圖應展示感知層(FR/FSS/FL等終端)→ 網路層(FG智慧網關)→ 平臺層(FEXLINK Cloud)的三層結構。
部署產品清單
| 產品名稱 | 型號 | 數量 | 作用 |
|---|---|---|---|
| FR三點法接地電阻監測模組 | FR | [待補充] | 線上測量罐區接地網接地電阻,解析度0.01Ω,7×24h連續監測 |
| FG智慧網關 | FG | [待補充] | 匯聚FR/FSS等終端資料,邊緣處理,透過4G/乙太網上傳雲平臺 |
| FSS智慧型電湧保護器 | FSS | [待補充] | 旗艦級全要素SPD,內建8組感測器,實時監測SPD劣化與雷擊事件 |

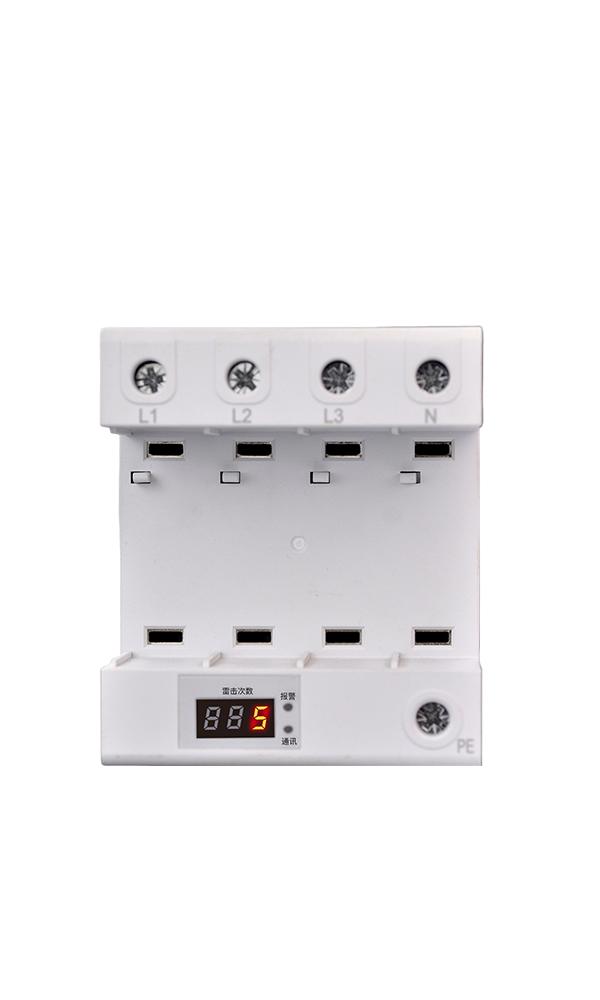

| FSP防雷監測底座 | FSP | [待補充] | 配套傳統SPD使用,賦予老舊SPD線上監測能力,降低改造門檻 |
| FEXLINK Cloud雲平臺 | Cloud 3.0 | 1 套 | 資料匯聚、視覺化展示、告警推送、合規報表自動生成 |
注:產品數量為待補充項,實際部署數量將根據罐區規模與監測點位密度確定,後續由專案實施方提供。
網路拓撲
感知層:FR三點法接地電阻監測模組部署於各儲油罐接地引下線點位,FSS智慧型電湧保護器部署於罐區配電櫃與控制櫃電源入口,FSP防雷監測底座配套老舊SPD加裝,FL瞬態電流監測儀(可選)部署於關鍵雷擊路徑。
網路層:各感知終端透過RS485匯流排( Modbus-RTU協議)就近接入FG智慧網關,FG網關透過4G蜂窩網路/乙太網上行接入廠區內部網路,支援雙鏈路冗餘備份,保障資料傳輸可靠性。
平臺層:資料匯聚至FEXLINK Cloud雲平臺(私有化部署或公有云),提供Web端與移動端視覺化看板、實時告警、歷史趨勢分析、合規報表自動生成、多角色許可權管理等功能。
整合層:雲平臺透過標準REST API / Modbus TCP協議,可與企業現有DCS/SCADA/MES等工業系統對接,實現資料共享與聯動告警。
04 · IMPLEMENTATION
實施過程
現場勘測與方案設計
工程師赴罐區現場勘測,梳理接地網結構、點位分佈、配電櫃位置,輸出點位清單與系統部署方案。
週期:[待補充]
裝置安裝與接線
FR監測模組安裝於接地引下線,FSS/FSP安裝於配電櫃內,FG智慧網關集中部署,完成RS485匯流排接線與電源接入。
週期:[待補充]
系統除錯與平臺對接
配置FG網關採集參數與上傳週期,完成FEXLINK Cloud雲平臺賬號開通、點位繫結、告警閾值設定、報表模板配置。
週期:[待補充]
試執行與人員培訓
系統試執行並校準資料準確性,對運維人員進行平臺操作、告警處置、報表匯出等培訓,完成專案驗收交付。
週期:[待補充]
05 · RESULTS
應用效果
7×24h
全天候線上監測
0.01Ω
接地電阻解析度
[待補充]
減少人工巡檢工時
[待補充]
監測點位覆蓋數
[待補充]
提前預警次數
100%
合規報表自動生成率
客戶證言
"[待補充] 本案例客戶證言待客戶方確認後補充,證言內容將圍繞系統部署前後運維效率對比、防雷合規審計改善、突發雷擊事件處置等維度展開。"
— 客戶方負責人 [待補充]
