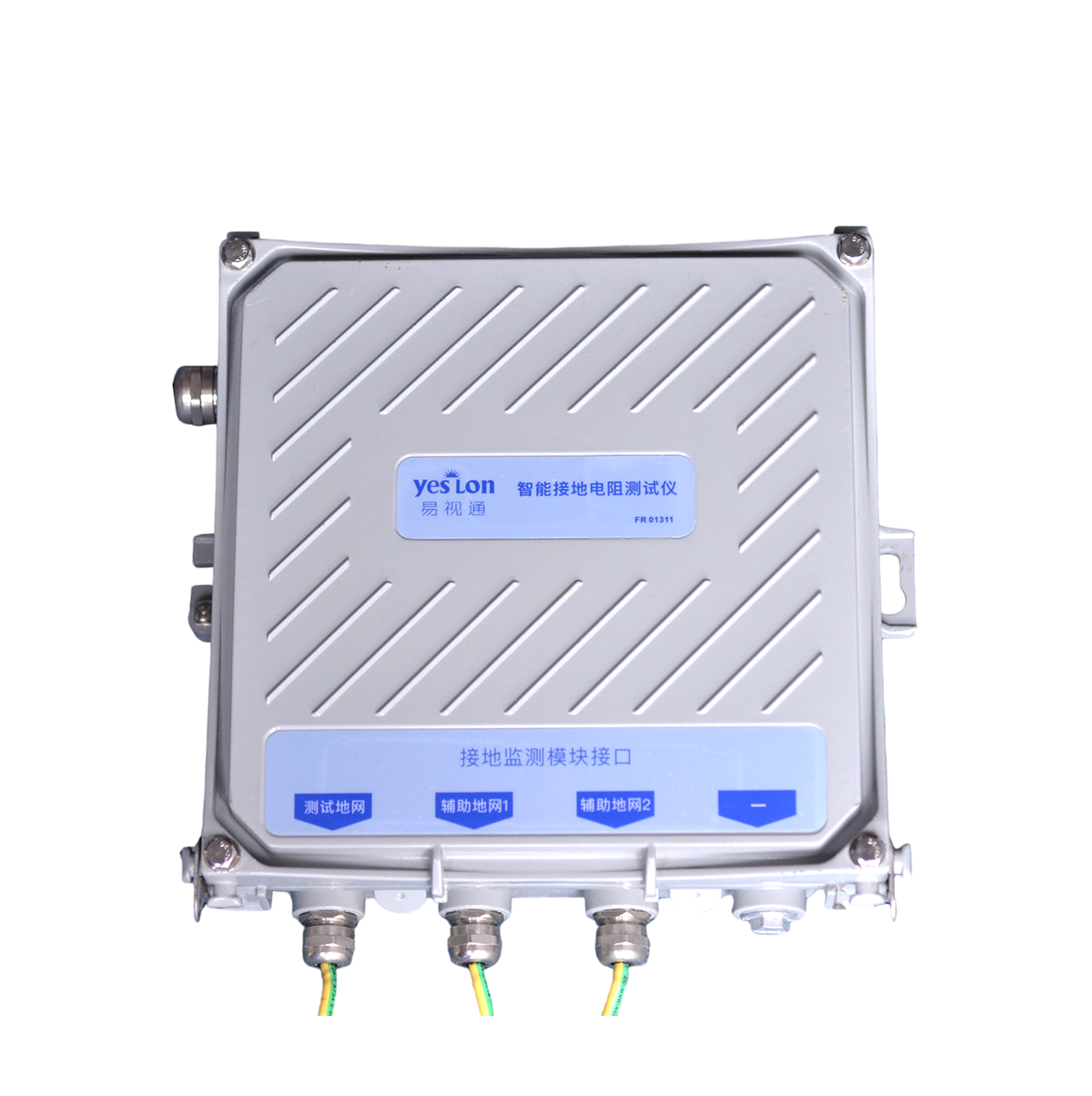

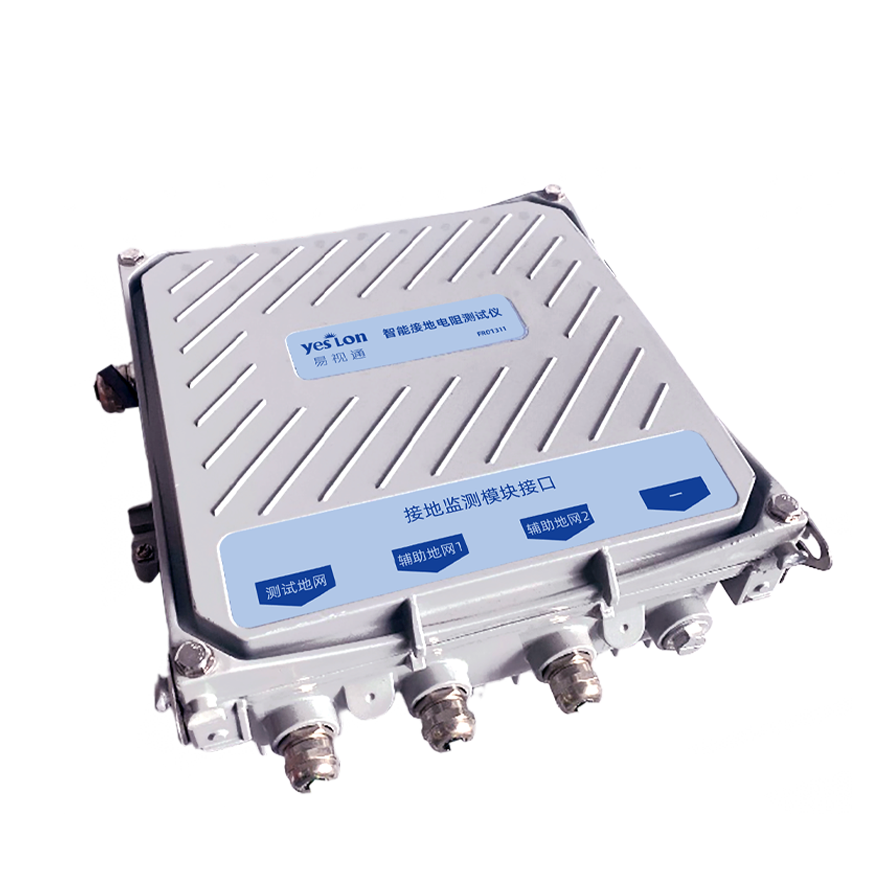

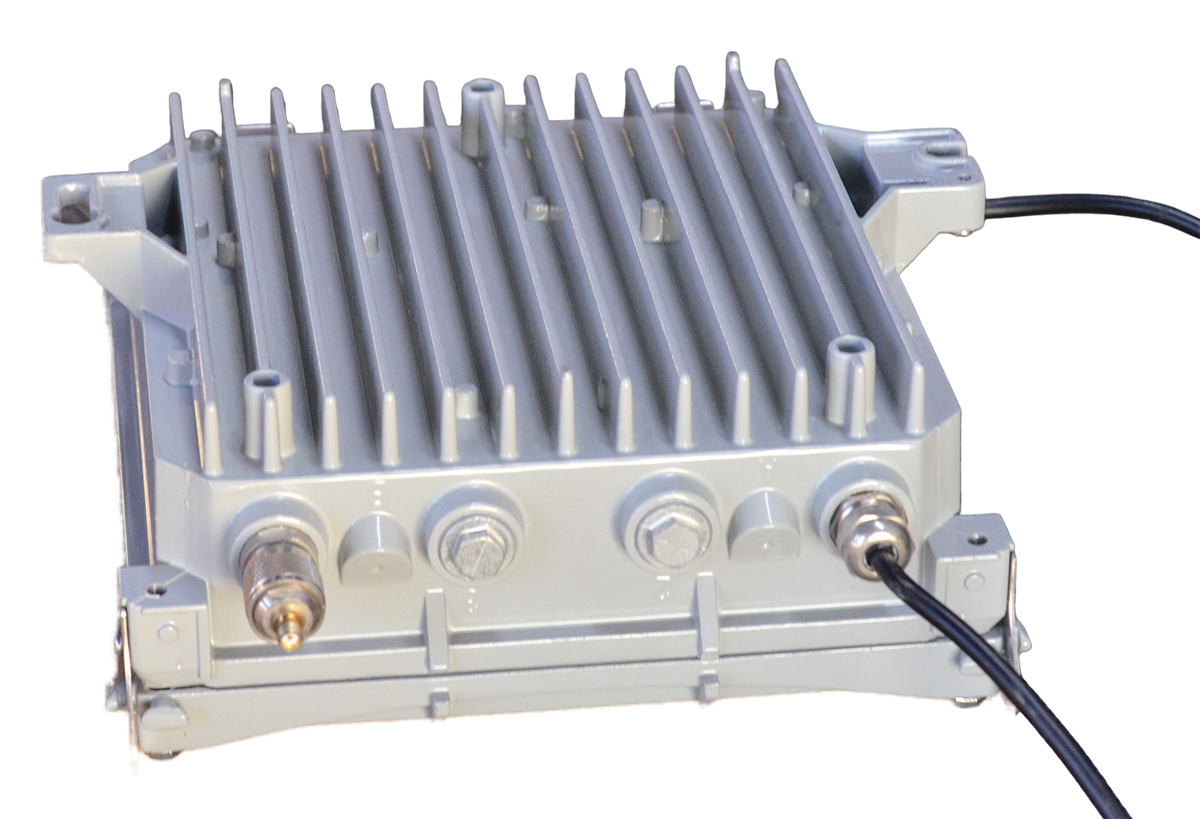

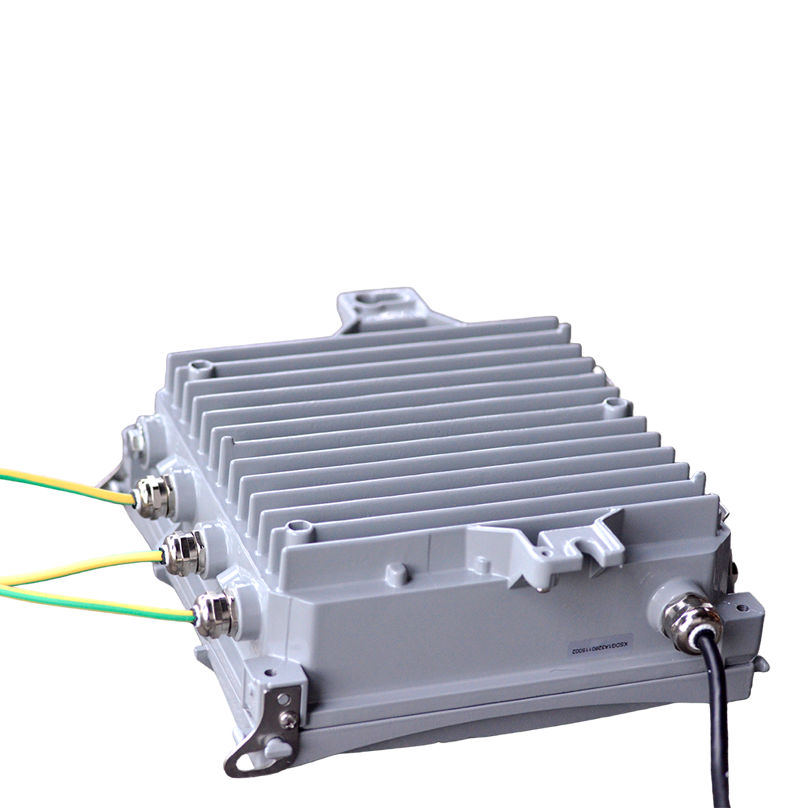

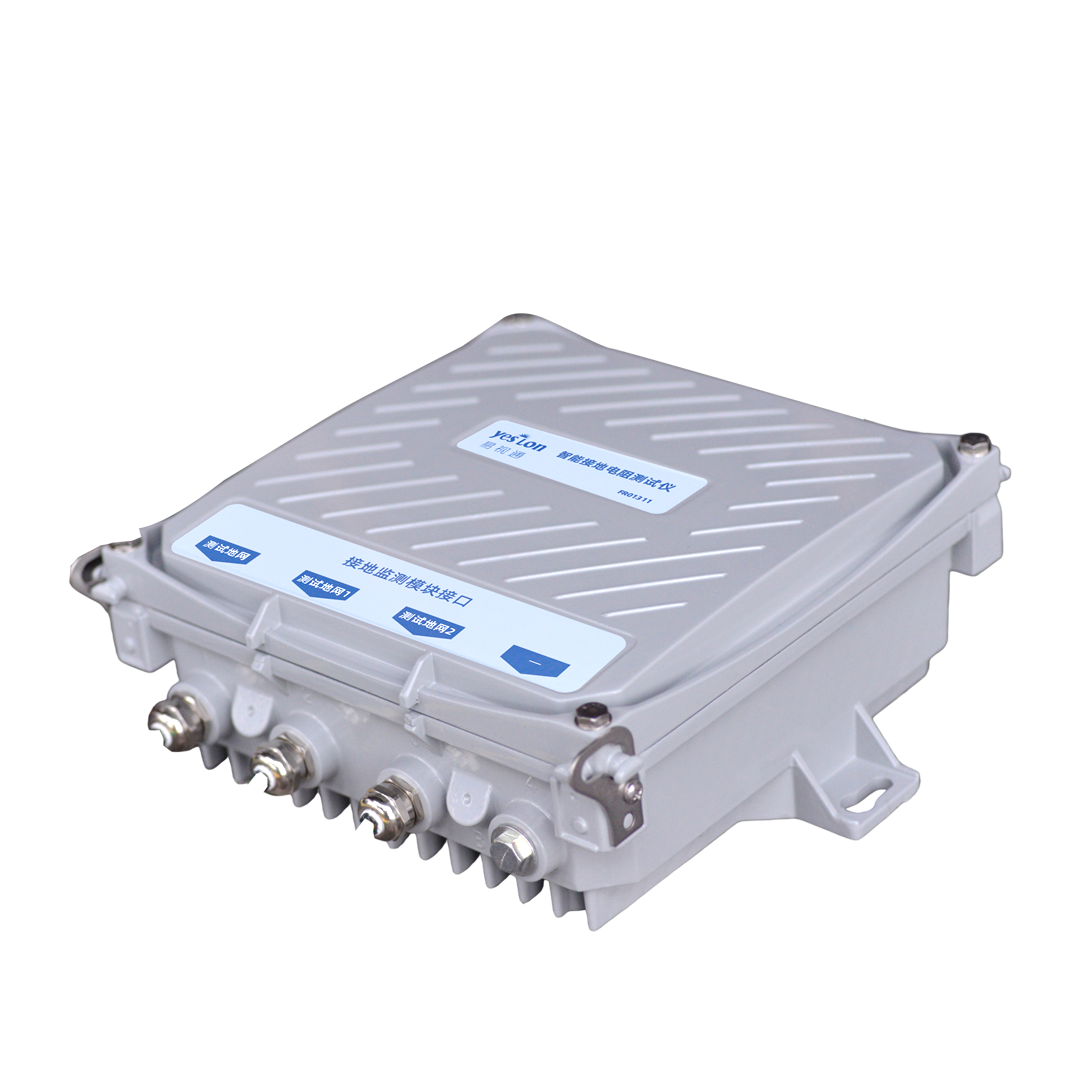

產品概述
FR三點法接地電阻監測模組監測接地電阻值、聯結電阻值等資料，準確記錄接地電阻資料，監測精度高達0.001歐姆。採用精密三線測量法，自動多次測試取平均值，確保測量結果準確可靠。
外殼採用鋁合金材料（防腐設計，不懼風雨雷電），防護等級可達IP65，工作溫度-20℃~60℃，適合室外惡劣環境長期執行。支援室外安裝、抱箍安裝、埋地安裝、掛牆安裝多種方式，可獨立使用也可組網使用。
核心能力
- 監測接地電阻值、聯結電阻值，精度高達0.001歐姆。
- 鋁合金防腐外殼，IP65防護，不懼風雨雷電。
- 現場報警及聯網遠端報警，異常狀態實時通知。
- RS485/Zigbee/Ethernet/4G多種通訊方式，接入雲服務系統。
產品特點
監測全、精度高
監測接地電阻值、聯結電阻值等資料，準確記錄接地電阻資料，監測精度高達0.001歐姆。
耐候強
鋁合金材料（防腐設計，不懼風雨雷電），防護等級可達IP65，適合室外惡劣環境長期執行。
智慧報警推送
具備現場報警及聯網遠端報警功能，支援歷史資料查詢，異常狀態實時通知運維人員。
支援多種通訊
可透過RS485/Zigbee/Ethernet/4G等連線至網關，將各種資料遠傳到雲服務系統。
寬溫域耐候強
工作溫度-20℃~60℃，鋁合金防腐外殼，不懼風雨雷電，適合室外惡劣環境長期執行。
模組快換設計
採用模組化結構，現場運維可快速更換，減少停機時間，提升維護效率。
選型說明
型號命名規則
| 型號 | 安裝位置 | 測量方式 | 防爆功能 | 採集點 | RS485 | ZIGBEE | Ethernet | 4G |
|---|---|---|---|---|---|---|---|---|
| FR-01011-R | 室外 | 三點法 | 無 | 地網阻值 | √ | --- | --- | --- |
| FR-01011-Z | 室外 | 三點法 | 無 | 地網阻值 | --- | √ | --- | --- |
| FR-01011-E | 室外 | 三點法 | 無 | 地網阻值 | --- | --- | √ | --- |
| FR-01011-G | 室外 | 三點法 | 無 | 地網阻值 | --- | --- | --- | √ |
| FR-02011-R | 室外 | 三點法 | 無 | 阻值+對地電壓 | √ | --- | --- | --- |
| FR-02011-Z | 室外 | 三點法 | 無 | 阻值+對地電壓 | --- | √ | --- | --- |
| FR-02011-E | 室外 | 三點法 | 無 | 阻值+對地電壓 | --- | --- | √ | --- |
| FR-02011-G | 室外 | 三點法 | 無 | 阻值+對地電壓 | --- | --- | --- | √ |
技術參數
基本參數
| 工作電壓 | DC 12V（預設）/ DC 24V/AC 220V（可選） |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~60℃ |
| 工作溼度 | <95% |
| 產品重量 | 7kg |
| 外形尺寸 | 260*260*107mm |
| 外殼材料 | 鋁合金 |
| 防護等級 | IP65 |
| 安裝方式 | 側面使用M7螺絲固定安裝 |
智慧監測功能
| 通訊方式 | RS485/Zigbee/Ethernet/4G |
| 通訊協議 | Modbus協議/MQTT協議 |
| 接地電阻 | 0.01Ω~2000Ω，0.01Ω |
| 測量方法 | 精密三線測量 |
| 測量時間 | 1分鐘/次 |
| 地阻精度 | ±2%rdg±3dgt |
| 接地電壓 | 0.1V~600V，0.1V |
| 電壓精度 | ±2%rdg±5dgt |
安裝說明

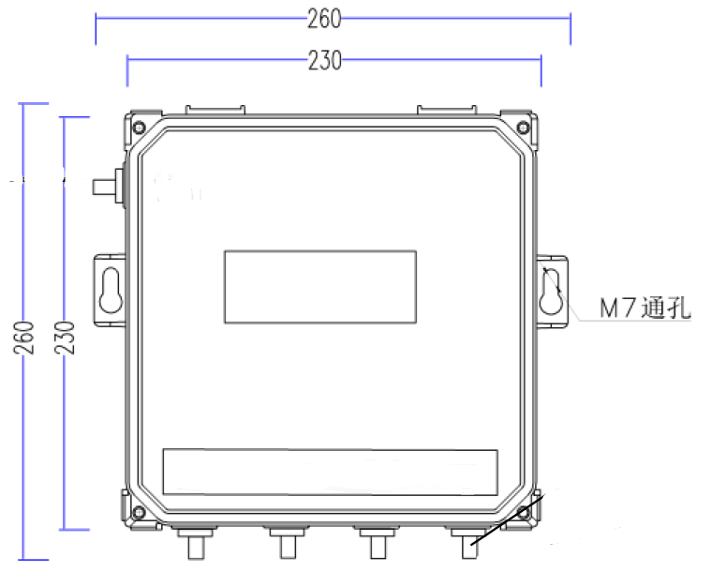

安裝尺寸圖

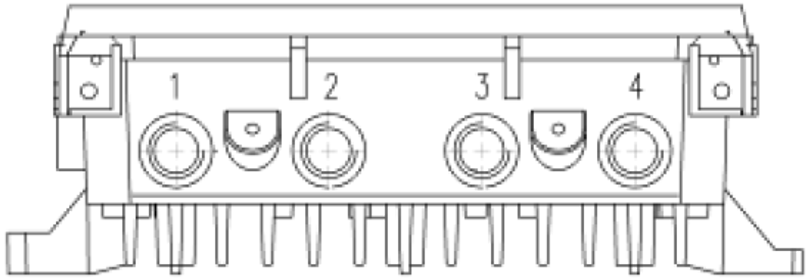

介面說明
介面定義
| 編號 | 定義 |
|---|---|
| 1 | 介面1：監測地網（E） |
| 2 | 介面2：輔助地極1（P） |
| 3 | 介面3：輔助地極2（C） |
| 4 | 介面4：通訊介面；Ethernet通訊時為網線介面；無線通訊時為天線介面；RS485通訊時無接線 |
| 5 | 側邊介面：無線或網口通訊時，DC12V電源介面，棕藍兩芯線，棕-12V，藍-0V |
| 6 | 側邊介面：RS485時，紅-12V，黑-0V，綠-RS485_A，黃綠-RS485_B |
核心要點
- 定義： FR三點法接地電阻監測模組是FEXLINK用於室外接地網電阻線上監測的裝置，採用三極法量測原理。
- 核心能力： 支援長期線上監測接地電阻，抗干擾能力強，適合戶外惡劣環境，透過RS485上傳資料。
- 適用場景： 適用於儲油罐區、變電站、通訊基站、避雷針接地網等室外接地系統監測。
- 相關產品： FG智慧網關、室內接地電阻監測儀、FEXLINK Cloud接地監測方案。
常見問題
Frequently Asked Questions
FR三點法接地電阻監測模組是什麼？
FR三點法接地電阻監測模組是FEXLINK用於室外接地網電阻線上監測的裝置，採用三極法量測原理。
FR三點法接地電阻監測模組適用於哪些場景？
適用於儲油罐區、變電站、通訊基站、避雷針接地網等室外接地系統監測。
FR三點法接地電阻監測模組與傳統方案有什麼區別？
相比傳統搖表人工定期量測，FR實現7×24小時線上監測，無需人工到場，資料實時上傳。
FR三點法接地電阻監測模組如何安裝和接入？
按三極法佈置輔助電極，連接主機與RS485匯流排，配置採集週期即可。
