产品概述

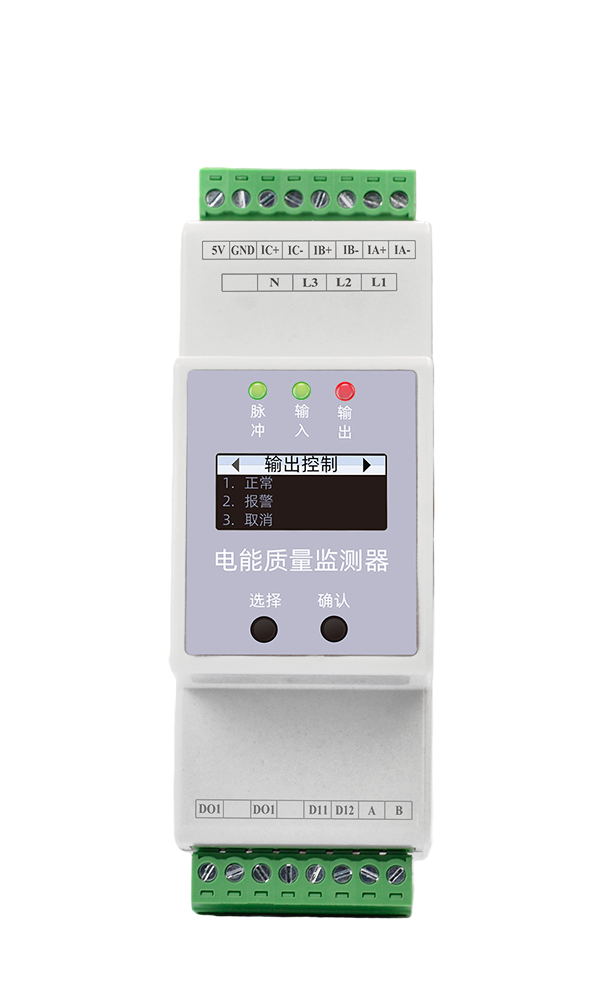

Product OverviewESE电能质量监测器专用于低压三相回路，实时监测电压、电流、功率、功率因数、相角、三相不平衡度及2-31次谐波。电压/电流精度0.5级，支持过压、过流、断相、DI联动等DO报警输出。导轨式安装，RS485（Modbus）通讯可接网关上云，组成电力监控网络。适用于配电柜内全电参量计量、统计与分析。
产品特点
Key Features全电量参数
有功功率、无功功率、视在功率、功率因数、正向有功电能、电压电流相角、电压偏差等ABC相全参数监测
全电量电表
ABC相电压、频率、ABC相电流、ABC相有功/无功功率、总有功/无功功率、ABC相视在功率等全面计量
数字量输入
支持2路数字量输入（DI），实现开关状态监测与联动控制
三相不平衡分析
ABC相电压/电流相角、电压偏差、频率偏差、零序电流不平衡度、负序电压不平衡、零序电流不平衡
报警查询管理
继电器输出支持联动控制，标配物理按键支持本地查询显示设置，RS485通讯Modbus协议
高精度测量
默认0.5级精度，匹配开口传感器最小可达0.2s级，电流监测范围0-6000A
选型说明
Model Selection Guide位1 · 电源
1=DC5V
2=AC220V
位2 · 显示
1=OLED屏
位3 · 接线方式
1=三相四线
位4 · 电流参数
1=0~5A
2=0~100A
3=0~400A
4=0~600A
位5 · 输入输出
1=1路继电器输出
2路开关量输入
R · 通讯方式
RS485
选型表
Selection Table| 型号 | 供电 | 显示 | 电流 | 电压 | 其他电参量 | 开关量输入 | 继电器输出 | RS485 MODBUS |
|---|---|---|---|---|---|---|---|---|
| ESE-12111-R | DC5V | OLED | 0~5A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-12121-R | DC5V | OLED | 0~100A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-12131-R | DC5V | OLED | 0~400A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-12141-R | DC5V | OLED | 0~600A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-22111-R | AC220V | OLED | 0~5A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-22121-R | AC220V | OLED | 0~100A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-22131-R | AC220V | OLED | 0~400A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
| ESE-22141-R | AC220V | OLED | 0~600A | 220/380V | 全电参量 | 2路 | 1路 | 支持 |
技术参数
Technical Specifications基本参数
| 参数项 | 规格值 |
|---|---|
| 工作电压 | DC 4.75~5.25V / AC 180~250V |
| 工作温度 | -20℃ ~ 60℃ |
| 产品重量 | 150g |
| 外壳材料 | 热塑性材料 UL94V0 |
| 安装方式 | 标准35mm导轨装 |
| 通讯方式 | RS485 |
| 产品功耗 | ≤2W |
| 工作湿度 | <95% |
| 外形尺寸 | 36×110×69mm |
| 防护等级 | IP20 |
| 显示方式 | OLED |
| 通讯协议 | Modbus协议 |
监测功能
| 参数项 | 规格值 |
|---|---|
| 电压(AC) | 额定220V/380V, 过负荷1.2倍/2倍(1秒), 精度0.5级/0.2s |
| 电流(AC) | 额定5A/100A/400A/600A, 过负荷1.2倍/2倍(1秒), 精度0.5级/0.2s |
| 频率 | 45~65Hz, 精度0.01Hz |
| 有功电能 | 精度1级 |
| 无功电能 | 精度2级 |
| 三相不平衡度 | 零序负序不平衡度 |
| 2~31次谐波 | 精度±1% |
| 开关量输入 | 干接点输入, 内置电源 |
| 开关量输出 | 继电器输出, AC250V/3A DC30V/3A, 常开触点 |
安装说明
Installation Guide安装尺寸图
标准35mm导轨安装, 外形尺寸: 36×110×69mm（长×宽×高）
传感器说明
5A传感器
电流比 5A/0.33V
孔径 16mm
100A传感器
电流比 100A/0.33V
孔径 24mm
400A传感器
电流比 400A/0.33V
孔径 36mm
600A传感器
电流比 600A/0.33V
孔径 36mm
接口说明
核心要点
- 定义： ESE电能质量监测器是FEXLINK专用于电能质量分析的电气监测设备，监测谐波、电压偏差、闪变等指标。
- 核心能力： 支持电压/电流谐波分析、三相不平衡、电压闪变、频率偏差等电能质量指标监测，符合GB/T 15945等标准。
- 适用场景： 适用于对电能质量敏感的数据中心、精密制造、医院等场景。
- 相关产品： ESA电气安全监测终端、ESB三相不平衡监测器、SFA多要素测控器。
常见问题
Frequently Asked Questions
ESE电能质量监测器是什么？
ESE电能质量监测器是FEXLINK专用于电能质量分析的电气监测设备，监测谐波、电压偏差、闪变等指标。
ESE电能质量监测器适用于哪些场景？
适用于对电能质量敏感的数据中心、精密制造、医院等场景。
ESE电能质量监测器与传统方案有什么区别？
相比普通电表仅测电压电流，ESE提供专业电能质量分析，便于排查供电质量问题。
ESE电能质量监测器如何安装和接入？
导轨安装于配电柜内，接入电压/电流互感器，连接RS485总线后配置监测参数。
