某高速公路电气安全监测
采用ESA全要素智能电表、ESB三相不平衡监测器、EST多路温度智控器与ESX等产品,对高速公路沿线配电房、收费站、服务区、隧道机电设施进行7×24小时电气安全在线监测,实时感知漏电、温度、电流异常,保障交通基础设施在多场景下的安全稳定运行。
01 · BACKGROUND
客户背景
企业类型
某高速公路运营企业,负责高速公路的运营管理、机电设施维护与收费服务,属国家关键交通基础设施运营单位。
企业规模:隐患预警
路段规模
高速公路含主线、隧道、桥梁、服务区、收费站等多元设施,沿线配电房、机房、监控分中心分布广泛,机电设施种类多、用电负荷复杂。
路段里程/设施数量:重点区域
行业地位
国家关键交通基础设施,需严格执行JTG D70/2《公路隧道设计规范》及GB 50016《建筑设计防火规范》等标准,安全运营要求极高。
合规标准:JTG D70/2 / GB 50016
02 · CHALLENGES
业务挑战
沿线设施分散、人工巡检成本高
高速公路沿线配电房、收费站、服务区、隧道变电所分散于数百公里路段,人工巡检耗时长、覆盖有限,部分区域受交通管制难以高频次巡检。
隧道机电负荷大、温度监测难
隧道照明、通风机、消防泵等大功率设备长期运行,线缆接头与配电箱温度易异常升高,缺乏连续在线温度监测手段,过热隐患难以提前预警。
户外环境导致电气设备老化加速
高速公路配电设施多处于户外环境,长期承受高温、高湿、雷击等恶劣条件,电气设备绝缘易老化,漏电与电气火灾隐患显著高于室内场景。
应急响应缺乏实时数据支撑
突发事件下运维团队需要实时电气状态数据支撑应急决策,但既有SCADA系统未覆盖末端配电回路,数据盲区影响应急响应效率与处置精准度。
03 · SOLUTION
解决方案
系统架构图
注:本图为技术示意图。架构为感知层/边缘与网络层(ESX 智能边缘计算网关)/平台层(FEXCloud物联网云平台)的多层结构。
部署产品清单
| 产品名称 | 型号 | 数量 | 作用 |
|---|---|---|---|
| ESA全要素智能电表 | ESA | 按点位配置 | 部署于沿线配电房总配电柜与隧道变电所,实时监测剩余电流、线缆温度、过载等电气安全参数,异常即时本地报警 |

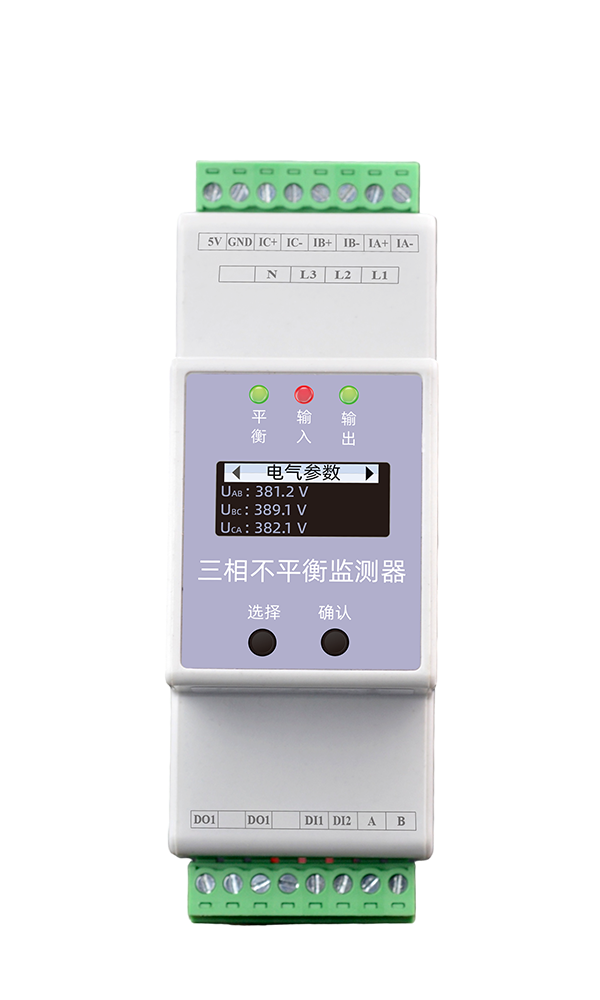

| ESB三相不平衡监测器 | ESB | 按点位配置 | 部署于收费站、服务区二级配电箱与机电设备控制柜,采集漏电、温度、电流、电压等多要素数据 |

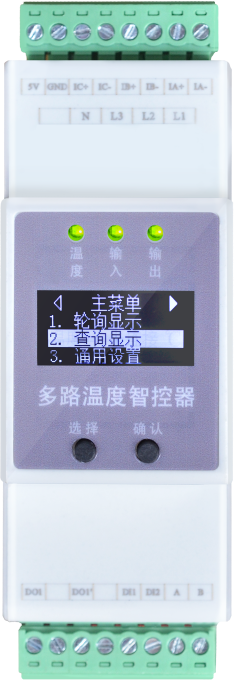

| EST多路温度智控器 | EST | 按点位配置 | 贴合于隧道线缆接头、断路器触点、母排等关键发热点,实现高精度温度连续监测 |
| ESX智能边缘计算网关 | ESX | 按点位配置 | 部署于隧道机电控制箱,综合监测照明、通风、消防泵等回路电气状态 |
| FEXLINK Cloud云平台 | Cloud 3.0 | 1 套 | 数据汇聚、可视化展示、告警推送、运维工单、合规报表自动生成 |
注:产品数量按监测点位配置原则确定,具体数量以现场勘察与实施方案为准。
网络拓扑
感知层:ESA全要素智能电表部署于沿线配电房总配电柜与隧道变电所,ESB三相不平衡监测器部署于收费站、服务区二级配电箱与机电设备控制柜,EST多路温度智控器贴合于隧道线缆接头/母排/断路器触点等关键发热点,ESX智能边缘计算网关部署于隧道机电控制箱,覆盖照明、通风、消防泵等回路。
网络层:各感知终端通过RS485总线(Modbus-RTU协议)就近接入ESX智能边缘计算网关,ESX网关通过高速公路专网光纤/4G蜂窝网络上行接入路段监控分中心网络,关键节点支持双链路冗余备份,保障数据传输可靠性。
平台层:数据汇聚至FEXLINK Cloud云平台(私有化部署),提供Web端与移动端可视化看板、实时告警、历史趋势分析、运维工单派发、合规报表自动生成、多角色权限管理等功能。
集成层:云平台通过标准REST API / Modbus TCP协议,与高速公路既有SCADA、监控分中心、机电运维管理系统对接,实现数据共享与联动告警,纳入统一运维工单流程。
04 · IMPLEMENTATION
实施过程
现场勘测与方案设计
工程师赴高速公路沿线现场勘测,梳理配电系统结构、配电房与隧道变电所分布、机电设施清单,输出点位清单与系统部署方案。
实施周期以项目排期为准
设备安装与接线
ESA/ESB/ESX安装于各配电柜与控制箱,EST多路温度智控器贴合关键发热点,ESX智能边缘计算网关集中部署,完成RS485总线接线与电源接入。
实施周期以项目排期为准
系统调试与平台对接
配置ESX网关采集参数与上传周期,完成FEXLINK Cloud云平台账号开通、点位绑定、告警阈值设定、与既有SCADA/监控分中心系统对接联调。
实施周期以项目排期为准
试运行与人员培训
系统试运行并校准数据准确性,对运维人员进行平台操作、告警处置、工单流转、报表导出等培训,完成项目验收交付。
实施周期以项目排期为准
05 · RESULTS
应用效果
7×24h
全天候在线监测
重点场所
监测点位覆盖数
在线巡检
减少人工巡检工时
隐患预警
提前预警隐患次数
自动
突发故障响应缩短
自动
合规报表自动生成率
应用价值
"面向本案例业务场景，方案目标为支持关键监测对象的持续在线监测，提升隐患发现的及时性与运维管理的可追溯性。具体实施效果以现场部署与运行数据为准。"
— 基于方案设计目标的定性说明
