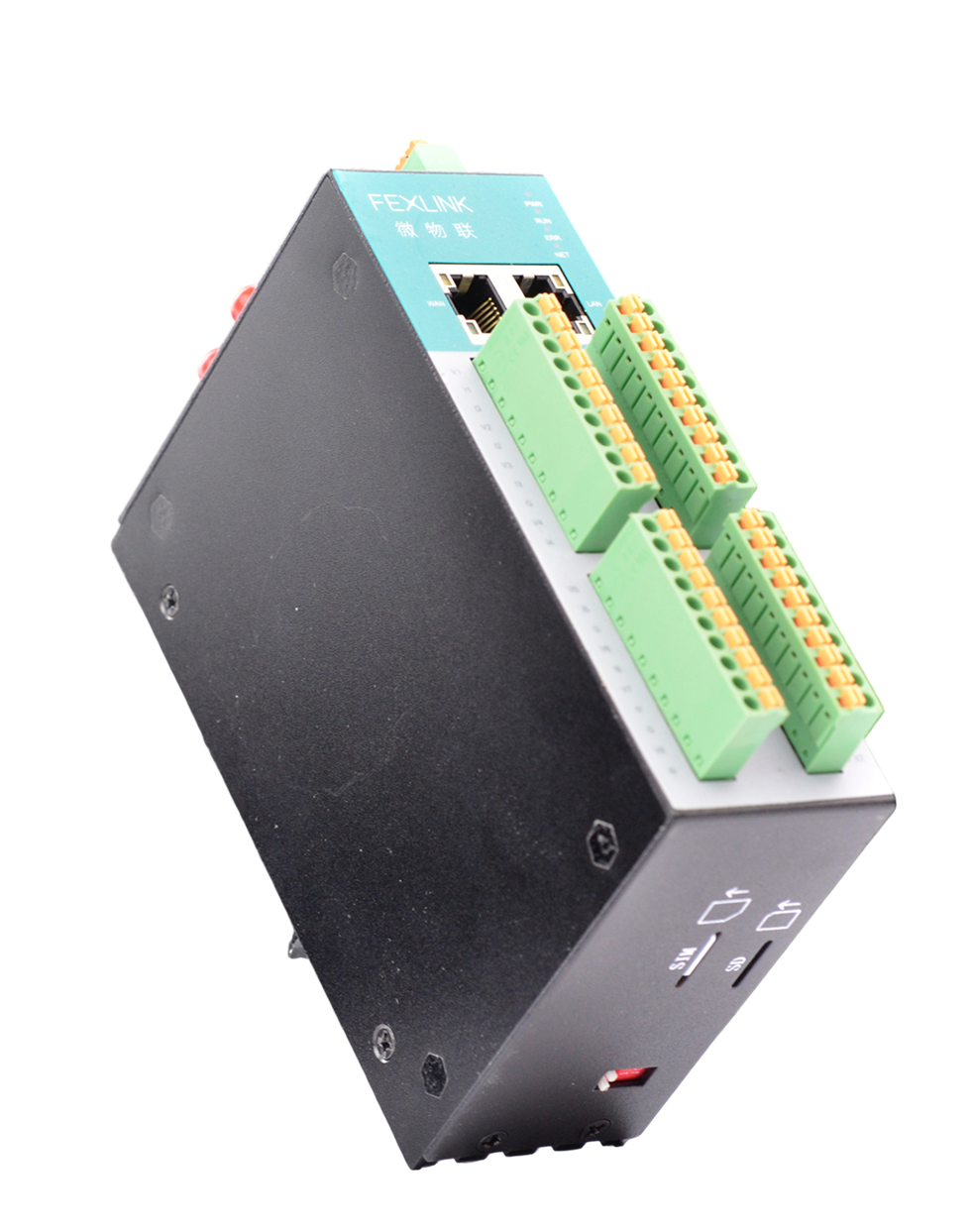

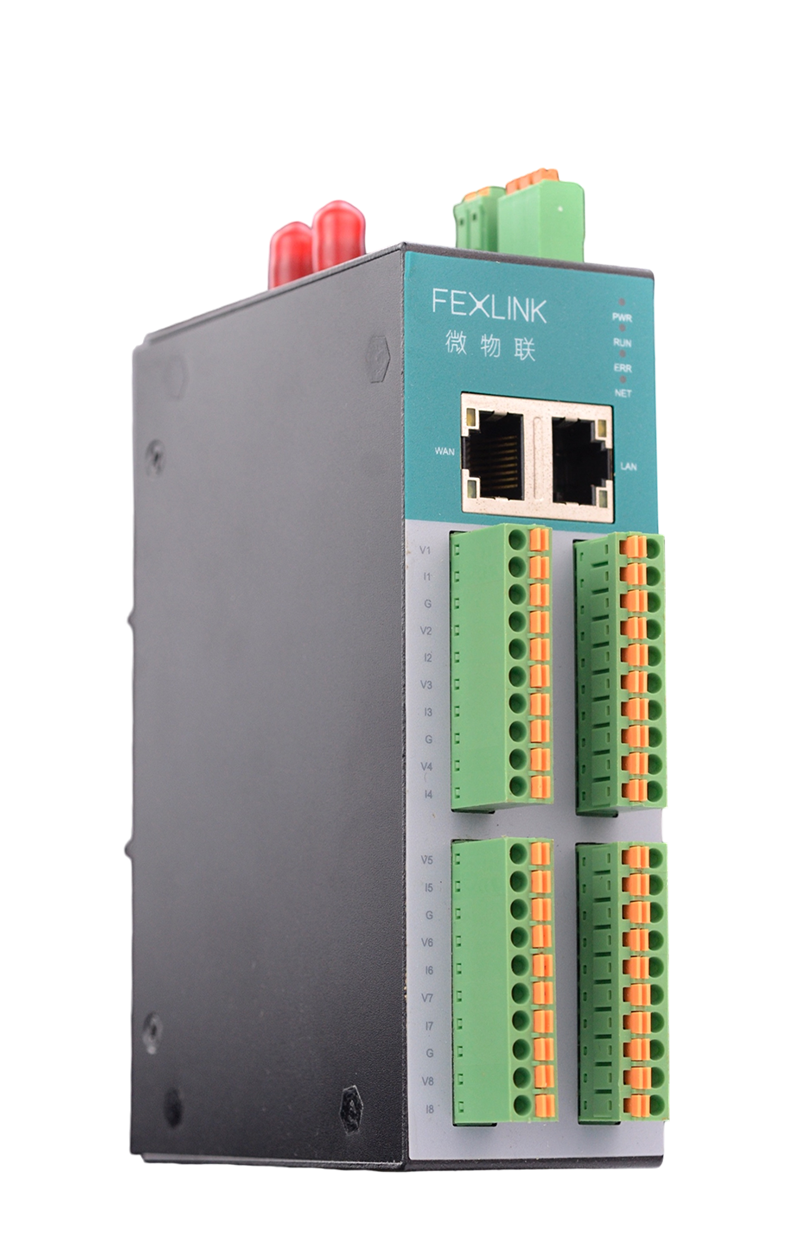

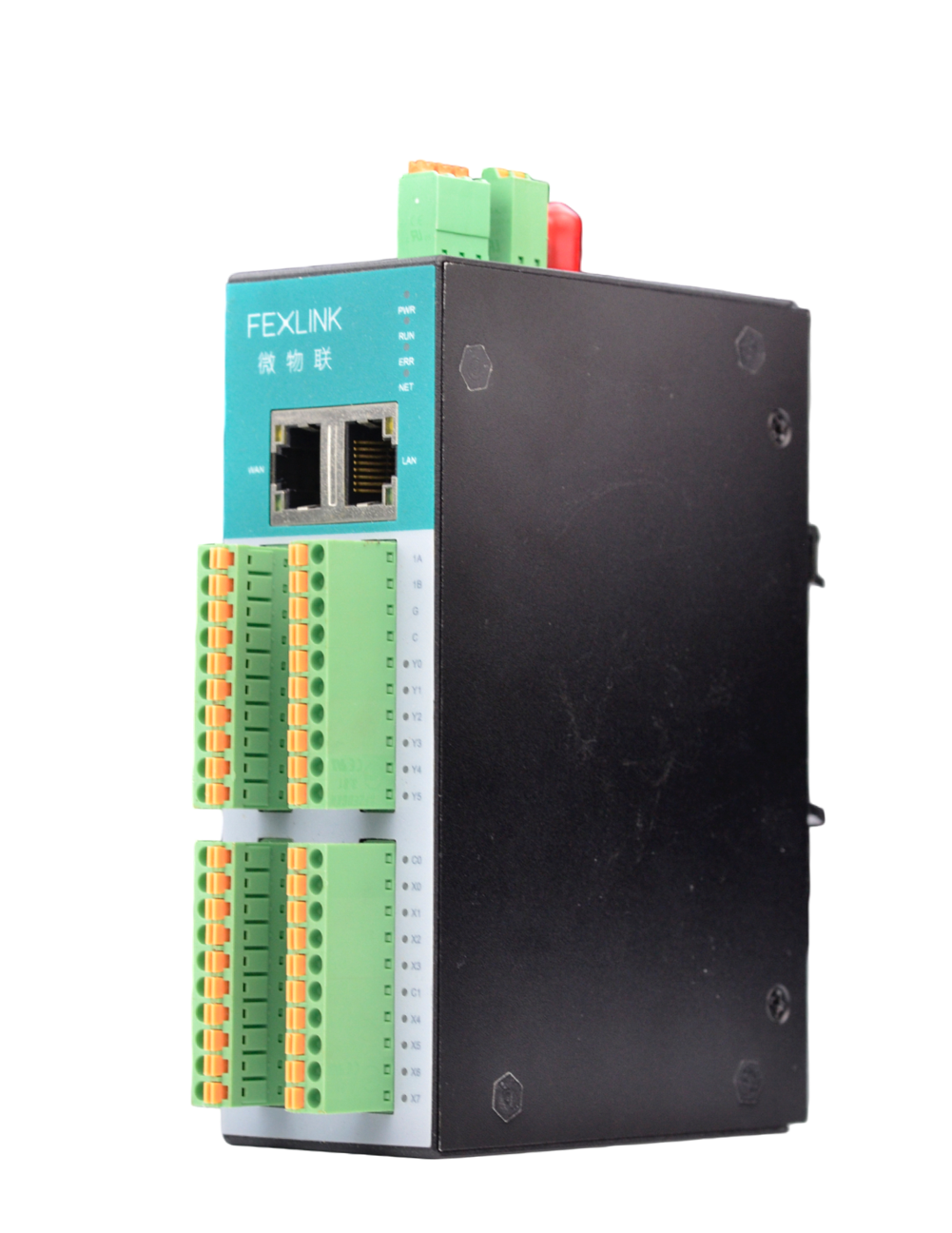

CX邊緣運算手環是FEXLINK面向工業物聯網場景打造的智慧邊緣接入與IO採集控制裝置，內建邊緣運算開發引擎與開放式資料採集開發引擎，可對資料進行二次開發與協議自定義，內建防拆功能，可配合使用者進行遠端催款。
提供8路數字量輸入、6路繼電器輸出，可選配8路模擬量輸入（電壓/電流多種量程），向下透過RS485或Zigbee採集PLC、HMI、感測器等裝置資料，向上透過有線乙太網或無線4G接入雲平臺。具備毫秒級報警預判、斷網續傳、節省流量、資料加密、路由交換等多項核心能力，金屬外殼標準35mm導軌安裝，適配各類工業控制櫃。
核心能力
- 邊緣運算引擎：內建邊緣運算開發引擎與資料採集開發引擎，支援使用者自定義資料採集協議與二次開發。
- IO採集控制：8路數字量輸入+6路繼電器輸出，可選8路模擬量輸入，滿足工業現場控制需求。
- 毫秒級報警：內建異常判斷演算法，可對資料進行毫秒級報警預判處理。
- 防拆功能：內建防拆設計，配合使用者進行遠端催款，保障裝置資產安全。
Product Features
產品特點
資料準
內建邊緣運算開發引擎與開放式資料採集開發引擎，可對資料進行二次開發、處理，支援使用者自定義資料採集協議，保障資料準確可靠。
內建協議
內建主流PLC、HMI等裝置的通訊協議，簡單設定即可連線網，免去複雜協議開發。
報警預判
內建異常判斷演算法，可對資料進行毫秒級報警處理，本地快速響應異常事件。
聯網方便
支援4G、WiFi、乙太網多種方式連線平臺，現場即裝即用，適配各類聯網環境。
斷網續傳
支援插入SD卡本地儲存，網路恢復後自動補傳，確保資料不丟失。
節省流量
資料支援逢變+週期上傳策略，可極大節省流量，降低運營成本。
路由功能
可當做4G路由器使用，給現場裝置提供網路接入，一機多用。
資料安全
內建非對稱加密演算法，資料傳輸過程加密，保障工業資料安全。
交換功能
可當做交換機使用，觸控式螢幕+PLC透過模組組成區域網，簡化現場佈線。
Selection Guide
選型說明
型號命名規則
CX
-
08
R06
AI08
-
C1
CX
產品類別
工業手環
08
數字量輸入點數
8路數字量輸入
R06
數字量輸出
R：繼電器型輸出；06：6路輸出
AI08
模擬量點數
AI：模擬量輸入；08：8路（無此項表示0路）
C1
通訊配置
C1：2路乙太網；C2：2路乙太網+4G；C3：2路乙太網+Zigbee
| 型號 | 供電 | 數字量輸入 | 輸出點數 | 模擬量輸入 | 向下通訊RS485 | 向下通訊Zigbee | 向上通訊乙太網 | 向上通訊4G |
|---|---|---|---|---|---|---|---|---|
| CX-08R06-C1 | DC24V | 8 | 6 | 0 | 2路 | -- | 支援 | -- |
| CX-08R06-C2 | DC24V | 8 | 6 | 0 | 2路 | -- | -- | 支援 |
| CX-08R06-C3 | DC24V | 8 | 6 | 0 | 2路 | 支援 | 支援 | -- |
| CX-08R06AI08-C1 | DC24V | 8 | 6 | 8 | 2路 | -- | 支援 | -- |
| CX-08R06AI08-C2 | DC24V | 8 | 6 | 8 | 2路 | -- | -- | 支援 |
| CX-08R06AI08-C3 | DC24V | 8 | 6 | 8 | 2路 | 支援 | 支援 | -- |
Technical Parameters
技術參數
基本參數

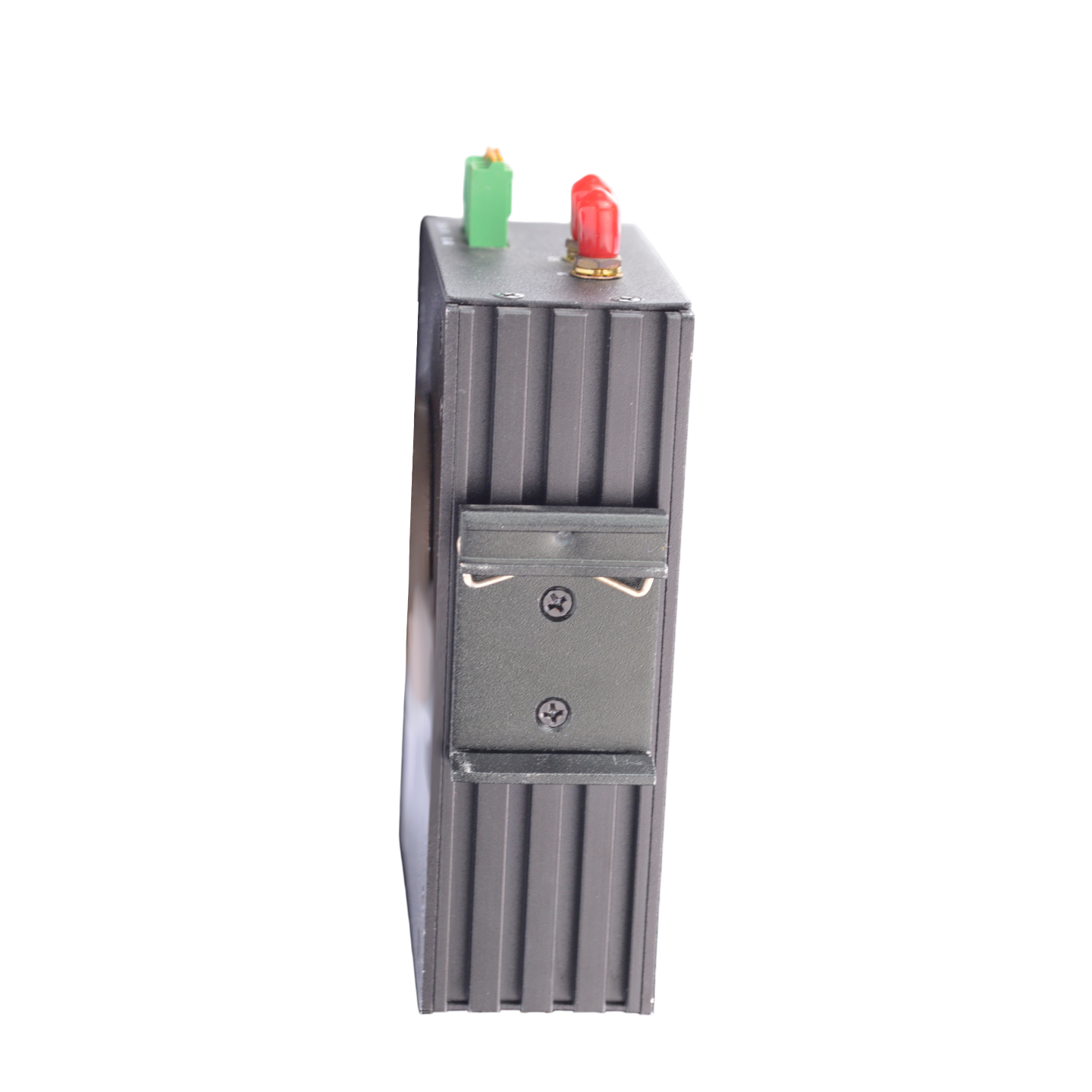

| 工作電壓 | DC 24V |
| 產品功耗 | ≤2W |
| 工作溫度 | -20℃~70℃ |
| 工作溼度 | <95% |
| 產品重量 | 450~590g |
| 外形尺寸 | 41.5×130×85mm（長寬高） |
| 外殼材料 | 金屬外殼 |
| 防護等級 | IP20 |
| 安裝方式 | 標準35mm導軌裝 |
監測與IO功能
| 向下通訊方式 | RS485 / Zigbee |
| 向上通訊方式 | 乙太網 / 無線4G |
| 數字量輸入 | 8路，無電壓幹接點或NPN/PNP |
| 繼電器輸出 | 6路，≤2W |
| 模擬量輸入 | 電壓：0V~5V、-2.5V~2.5V、0V~10V、-5V~5V、-10V~10V；電流：4~20mA、0~20mA、-20~20mA |
| 指示燈 | 執行、通訊、錯誤、網路指示燈，綠色正常、紅色報警 |
| 資料儲存 | 支援SD卡本地儲存，斷網續傳 |
| 資料安全 | 非對稱加密演算法 |
| 防拆功能 | 內建防拆設計，配合遠端催款 |
Installation Instructions
安裝說明
a

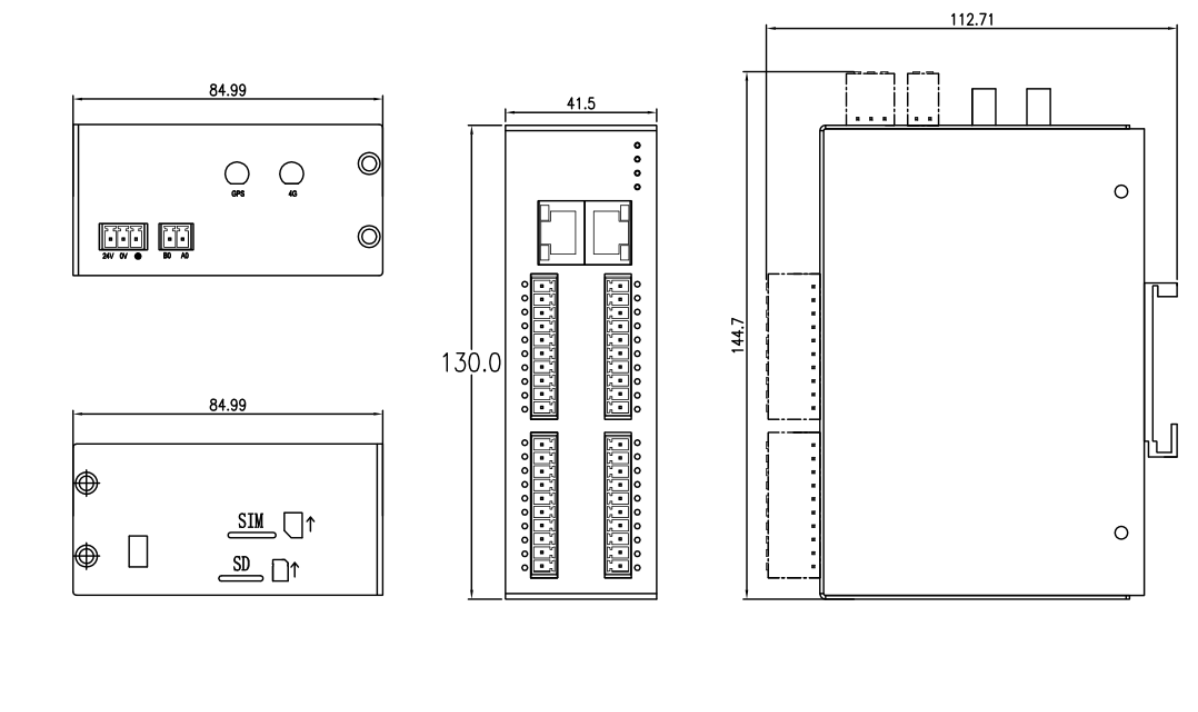

安裝尺寸圖
安裝尺寸圖示例
b

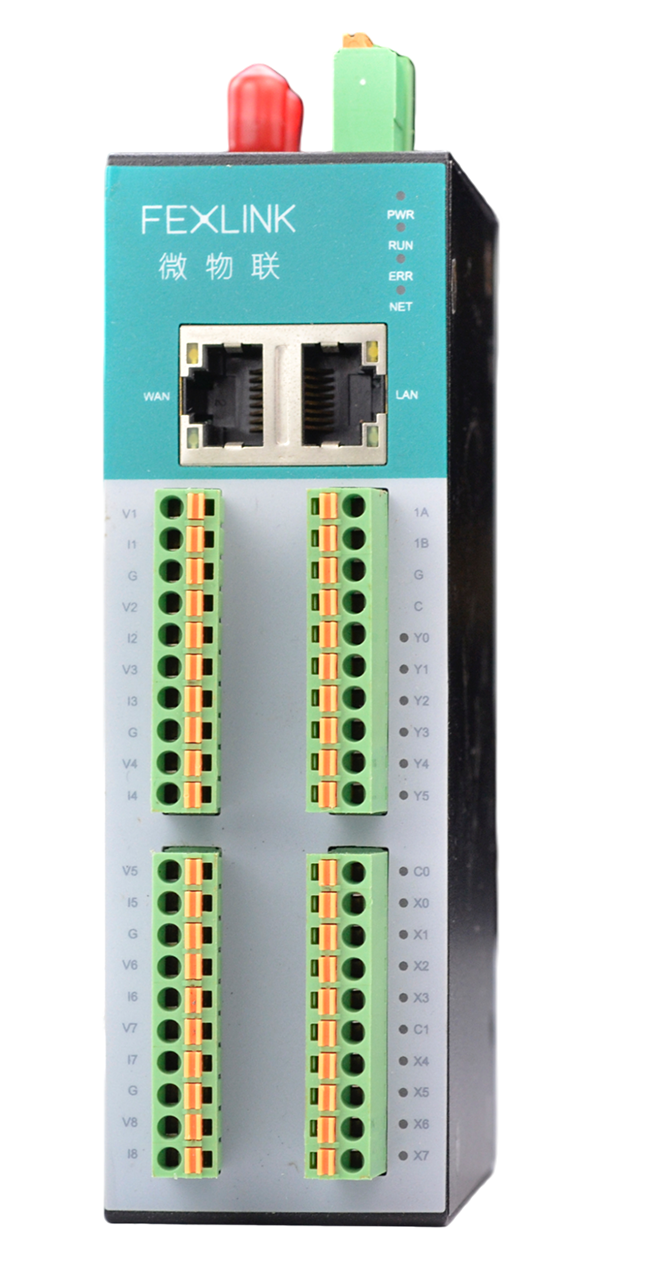

介面說明（指示燈與網口）

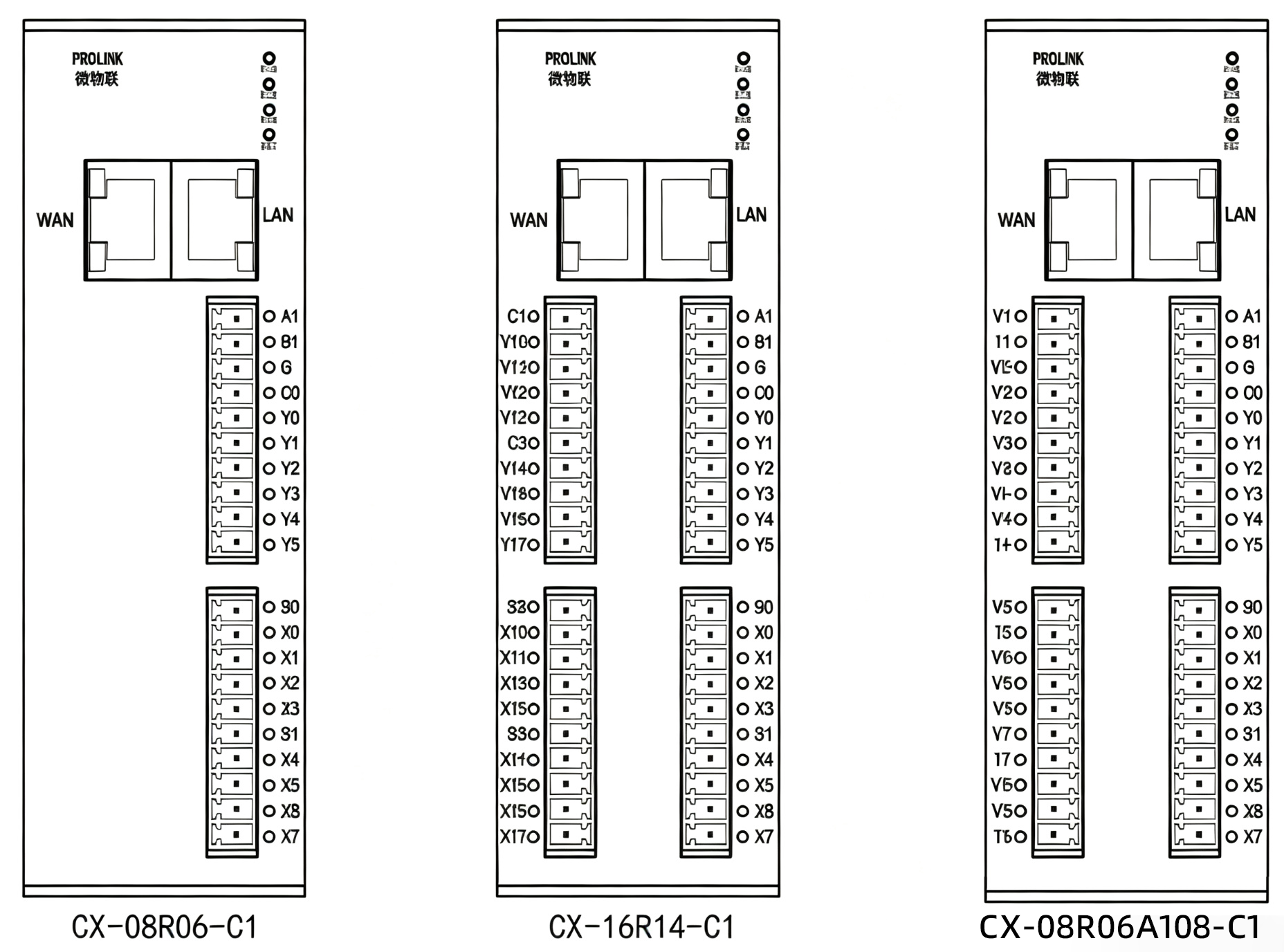

介面說明圖1
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| 指示燈 | 執行指示燈 | 裝置執行狀態指示 |
| 指示燈 | 通訊指示燈 | 通訊狀態指示 |
| 指示燈 | 錯誤指示燈 | 故障報警指示，綠色正常、紅色報警 |
| 指示燈 | 網路指示燈 | 網路狀態指示 |
| 網口 | WAN | WAN口，廣域網介面 |
| 網口 | LAN | LAN口，區域網介面 |
| 串列埠 | A1/B1 | RS485-1，向下採集通訊口 |
c
介面說明（IO與電源）

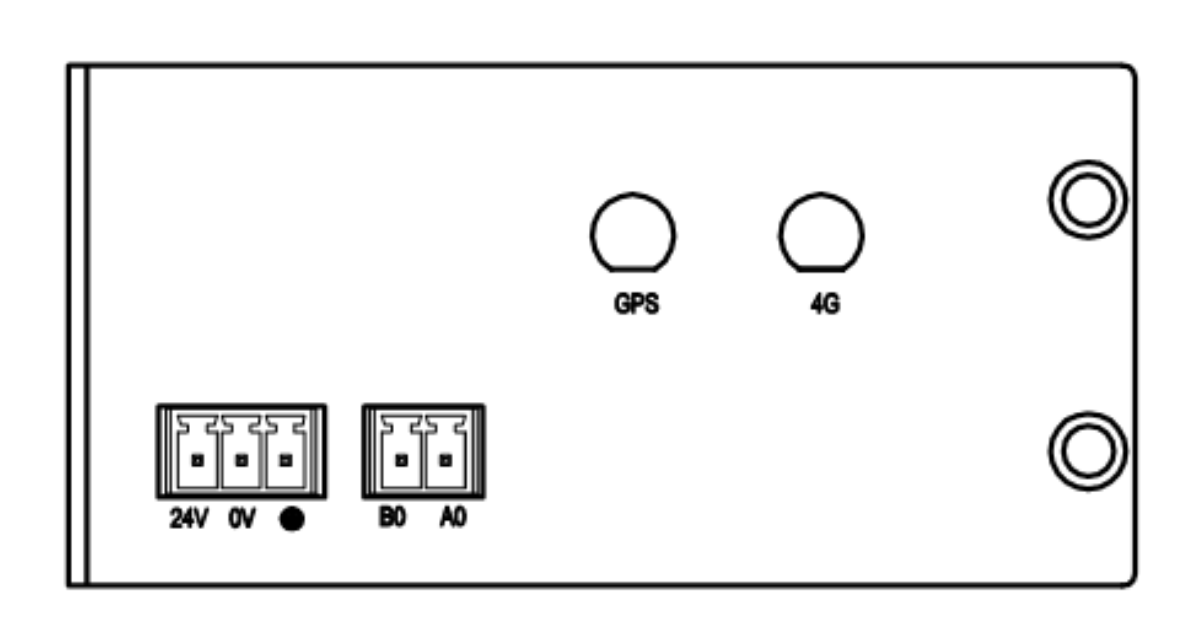

介面說明圖2
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| IO | X | 數字量輸入 |
| IO | Y | 數字量輸出（繼電器） |
| IO | V/I | 模擬量輸入/輸出 |
| IO | G | 公共端 |
| 電源/天線 | 電源介面 | DC24V電源供電介面 |
| 電源/天線 | RS485-0 | RS485-0向下採集通訊口 |
d
介面說明（天線與配置）

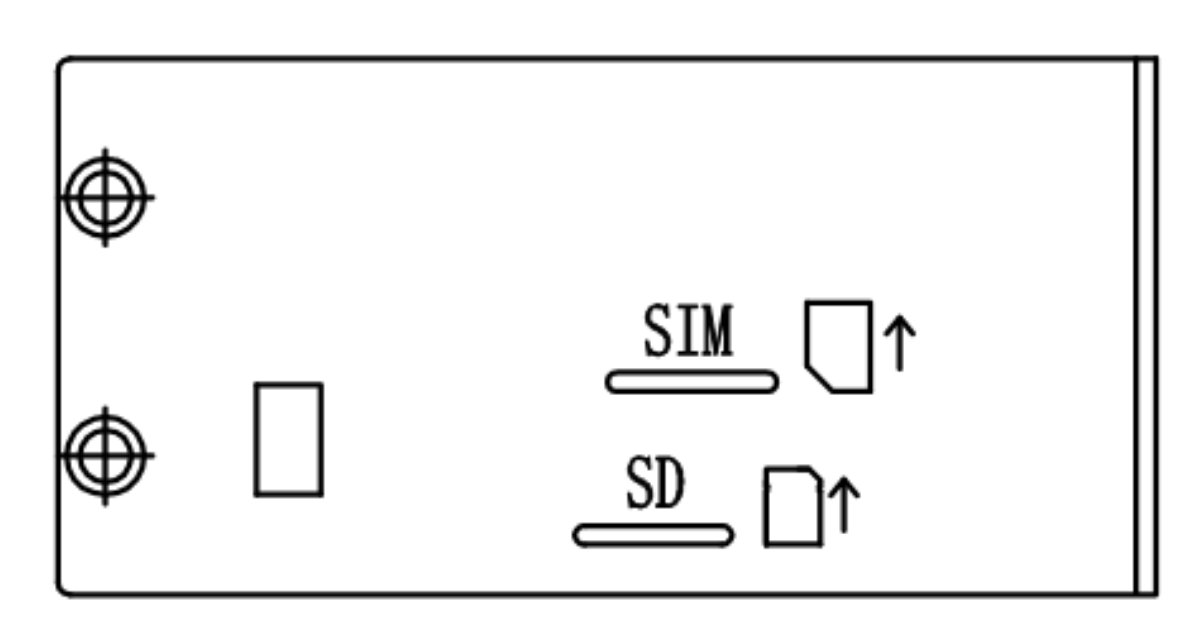

介面說明圖3
介面定義
| 分類 | 介面 | 定義 |
|---|---|---|
| 電源/天線 | ZIGBEE天線口 | Zigbee無線通訊天線介面 |
| 電源/天線 | 4G訊號天線口 | 4G無線通訊天線介面 |
| 配置 | 4G卡插卡口 | 4G通訊SIM卡插槽 |
| 配置 | 撥碼開關 | 裝置地址與通訊參數配置撥碼 |
